超声基础知识.doc1第⼀章、超声诊断物理基础第⼀节超声波的概念⼀、超声波的基本概念1、声波的性质超声波是指频率超过⼈⽿听觉范围（20~20000HZ）的⾼频声波，即：频率>20000HZ的机械（振动）波。
超声波不能在真空中传播，超声波的振态在固体中有纵波、横波、表⾯波、瑞利波、板波等多种振态，⽽在液体和⽓体中只有纵波振态，在超声诊断中主要应⽤超声纵波。
2、诊断常⽤的超声频率范围2~10MHZ(1MHZ=106HZ)3、超声波属于声波范畴它具有声波的共同物理性质①⽅式------必须通过弹性介质进⾏传播在液体、⽓体和⼈体软组织中的传播⽅式为纵波(疏密波) 具有反射、折射、衍射、散射特性,以及在不同介质中(空⽓、⽔、软组织、⾻骼)分别具有不同的声速和不同的衰减等②声速------在不同介质中，声速有很⼤差别：空⽓(20℃)344m/s,⽔（37℃）1524m/s,肝1570m/s,脂肪1476m/s,颅⾻3360m/s⼈体软组织的声速平均为1540m/s,与⽔的声速相近。
⾻骼的声速最⾼相当于软组织平均声速的2倍以上⼆、基本物理量声学基本物理量波长、频率、声速及三者的关系λ=С/f 声速：不同介质的声速空⽓(20℃)344m/s、⽔(37℃)1524m/s、肝脏\⾎液1570m/s、脂肪组织1476m/s、颅⾻3360m/s。
⼈体软组织平均声速掌握1540m/s 三、声场（⼀）超声场概念超声场是指发射超声在介质中传播时其能量所达到的空间。
超声场简称声场，⼜可称为声束。
（⼆）声场特性1、①扫描声束的形状、⼤⼩（粗细）及声束本⾝的能量分布，随所⽤探头的形状、⼤⼩、阵元数及其排列、⼯作频率（超声波长）、有⽆聚焦以及聚焦的⽅式不同⽽有很⼤的不同②声束还受⼈体组织不同程度吸收衰减、反射、折射和散射等影响即超声与⼈体组之间相互作⽤的影响。
2、声束由⼀个⼤的主瓣和⼀些⼩的旁瓣组成超声成像主要依靠探头发射⾼度指向性的主瓣并接收回声；旁瓣的⽅向总有偏差，容易产⽣伪像。
1便携彩超(迈瑞M7)技术参数知识讲解

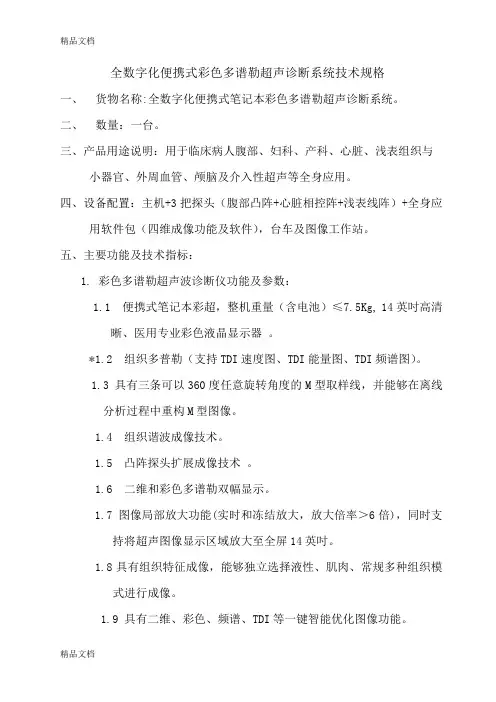

全数字化便携式彩色多谱勒超声诊断系统技术规格一、货物名称:全数字化便携式笔记本彩色多谱勒超声诊断系统。

二、数量：一台。
三、产品用途说明：用于临床病人腹部、妇科、产科、心脏、浅表组织与小器官、外周血管、颅脑及介入性超声等全身应用。
四、设备配置：主机+3把探头（腹部凸阵+心脏相控阵+浅表线阵）+全身应用软件包（四维成像功能及软件），台车及图像工作站。
五、主要功能及技术指标：1. 彩色多谱勒超声波诊断仪功能及参数：1.1 便携式笔记本彩超，整机重量（含电池）≤7.5Kg, 14英吋高清晰、医用专业彩色液晶显示器。
*1.2 组织多普勒（支持TDI速度图、TDI能量图、TDI频谱图）。
1.3 具有三条可以360度任意旋转角度的M型取样线，并能够在离线分析过程中重构M型图像。
1.4 组织谐波成像技术。
1.5 凸阵探头扩展成像技术。
1.6 二维和彩色多谱勒双幅显示。
1.7 图像局部放大功能(实时和冻结放大，放大倍率＞6倍)，同时支持将超声图像显示区域放大至全屏14英吋。
1.8 具有组织特征成像，能够独立选择液性、肌肉、常规多种组织模式进行成像。
1.9 具有二维、彩色、频谱、TDI等一键智能优化图像功能。
1.10 主机内置锂电池组，电池操作时间：待机时间不小于2个小时，连续扫查时间不小于1小时。
1.11 支持热插拔探头，不关机直接更换探头，并快速自动识别相应探头，进入相应检查模式。
1.12有腹部、妇科、产科、神经、肌骨、肝脏、胰腺、外伤急诊科等专科测量预置功能便于临床出诊和记录。
1.13在线剪贴板功能，存储的图像能与实时扫查图像同屏显示并可在线浏览、删除、拷贝等操作。
1.14 具有中文操作界面及输入中文注释功能。
1.15多幅图像同屏回放切换功能。
1.16 支持4D容积成像，支持表面、骨骼等多种成像模式，支持立体方位在线引导。
1.17 支持4D 曲面成像技术，最大限度地满足观察组织的生理曲线2．测量和分析:(B型,M型,频谱多谱勒,彩色多谱勒)。
