弱电机房综合布线工程要求
机房综合布线安装规范(DOC)
一、机房综合布线工程机房采用下走线方式,安装镀锌走线槽,强电主线槽300*200,强电支线槽200*100,弱电主线槽300*150,弱电支线槽200*100 。
强电主线槽主要用于从强电井引入交流电源;强电支线槽用于给各机柜里的设备供应电源;弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆,布放ODF 到设备机柜的光缆。
一边布放列头柜到设备柜的电源线,一边布放网线等信号线缆,上层布放设备柜到ODF 柜的光缆。
电源线和信号线交叉时,会对信号线产生干扰。
1、桥架及线槽的安装位置应符合施工图要求,摆布偏差不应超过50mm;2、桥架及线槽水平度每米偏差不应超过2mm;3、垂直桥架及线槽应与地面保持垂直,垂直度偏差不应超过3mm;4、线槽截断处及两线槽拼接处应平滑、无刺;5 、金属桥架、线槽及金属管各段之间应保持连接良好,安装坚固。
A、线缆类(a)六类非屏蔽双绞线电缆类型:六类UTP 电缆芯线规格:内部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性。
芯线对数:4 对电缆外皮:低烟无卤外皮。
符合IEC61034 ,IEC60754 标准。
标准:符合TIA/EIA 568B 和ISO /IEC 11801 及相关国内标准,并符合国际第三方测试实验室。
(如ETL/3P)带宽:≥250MHz特性阻抗: (1 — 100 MHz)——-(100 ± 15) (100 - 250 MHz) -—— (100 ± 20) (b)多模光缆规格:室内光缆:低烟无卤外护套(束状软光缆)标准:50\125µm,满足ISO 的OM2+多模万兆光缆传输标准最小带宽:2000MHz-Km@雷射光源@850nm1500\500MHz-Km@红外光源@850\1300nm纤芯衰耗:最大3.0dB\1.0dB@850\1300nm光缆10G 传输应用要求支持距离达150 米.B 配线架类(a)数据配线架规格:24 口RJ45 模块化非屏蔽配线架。
智能建筑弱电系统综合布线施工方案6项
智能建筑弱电系统综合布线施工方案6项弱电系统是现代建筑物内的综合系统工程。
它包括与大楼内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。
大楼弱电系统对建筑物来说是一个整体,从治理、操纵机房、弱电管道到各个信息点或操纵点都有相关的路由。
这些路由要按一定的规律,合理有序、有机地通过弱电系统的综合管路安置在大楼内。
综合管路系统的设计,能够合理地建立弱电系统的公共通道。
综合管路的内容包括了与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。
综合管路的设计和施工还牵涉到其他管路(如暖通、给排水和强电)和建筑功能的综合配管或调整。
桥架敷设在吊顶内,并开一定数量的检修孔。
本工程弱电的垂直干线敷设在井道内采纳线槽沿墙敷设方式。
其他所有线路采纳穿爱护管暗敷设。
水平线路敷设在有吊顶的场所内采纳穿金属管或线槽在调顶内明敷设,无吊顶场所采纳穿暗管敷设或用线槽贴梁底敷设。
配管线路过长时中间需增设过路盒。
室外管网设计室外管线一样采纳弱电电缆直埋方式。
弱电电缆直截了当埋地敷设挖沟与强电电缆敷设要求相同,但其挖掘深度不应小于弱电管道的最小承诺埋设深度,参见下表:弱电电缆防干扰要求专门高,因此,弱电电缆直埋时与其他地下管线和建筑物不应小于承诺的净距,如下表所示:进户管线设计进户管线有两种方式:地下进户和外墙进户。
地下进户方式:这种方式时为了美观要求而将管线转入地下。
依照建筑物是否设有地下层,地下进户管线又分为两种敷设形式。
第一种是建筑物设有地下层,地下进户管直截了当进入地下层,采纳的是直进户管。
地下进户管应埋出建筑物散水坡外1m以上,户外埋设深度在自然地坪下0.8m。
当进线电缆数较多时,建筑物户外应设人孔。
外墙进户方式这种方式是在建筑物机房层和服务室的配线设备间或配线箱内。
进户管应呈内高外低倾斜状,并作防水弯头,以防雨水进入管中。
机房工程综合布线工程施工方案
机房工程综合布线工程施工方案一、工程概况随着信息技术的不断发展,机房作为信息处理与存储的核心场所,承载着重要的网络设备、服务器等关键设备,同时在传统工业生产中也扮演着重要的角色。
机房工程综合布线工程是指在机房内的各类设备及终端之间使用网络电缆进行连接,以实现信息传输功能。
本项目是一项重要的综合布线工程,涉及到布线设计、材料采购、施工安装等多个方面。
本文将对机房工程综合布线工程的施工方案进行详细描述。
二、工程目标1. 完成机房综合布线设计和施工,满足现有设备和终端的互联需求。
2. 保证机房布线系统的安全、稳定、高效运行。
3. 提高机房综合布线的管理和维护水平,降低后期维护成本。
三、施工准备1. 项目申报及审批根据国家规定,机房综合布线工程涉及到信息安全等重要问题,需要提前进行项目申报和审批。
2. 施工队伍组建组建一支技术过硬、经验丰富的施工队伍,保证施工质量和进度。
3. 采购材料及设备根据设计方案要求,采购符合国家标准的网络电缆、配线架、配线模块、连接器等相关材料和设备。
4. 施工计划编制根据设计方案和实际情况,编制详细的施工计划,明确各个工序的工作内容、工期、质量要求等。
5. 安全防护措施做好施工现场的安全防护,采取必要的措施保障施工人员和设备的安全。
四、施工流程1. 布线设计根据机房的结构和设备布局,进行合理布线设计,确保各个设备之间的连接畅通,避免干扰和信号衰减。
2. 网络电缆敷设根据设计图纸,对机房内的各个区域进行网络电缆敷设,保证连接的质量和稳定性。
3. 配线架的搭建根据实际需求和设计方案搭建配线架,对网络电缆进行整齐有序的布放,并标明清晰的标识,以方便管理和维护。
4. 网络设备安装将各类网络设备、交换机、路由器等安装在机房内的指定位置,接入网络电缆进行连接。
5. 测试与调试对已安装好的网络电缆和设备进行测试与调试,确保连接的稳定和质量。
6. 完成验收完成工程后,邀请相关部门进行验收,验收合格后方可投入使用。
弱电系统综合布线十大规定

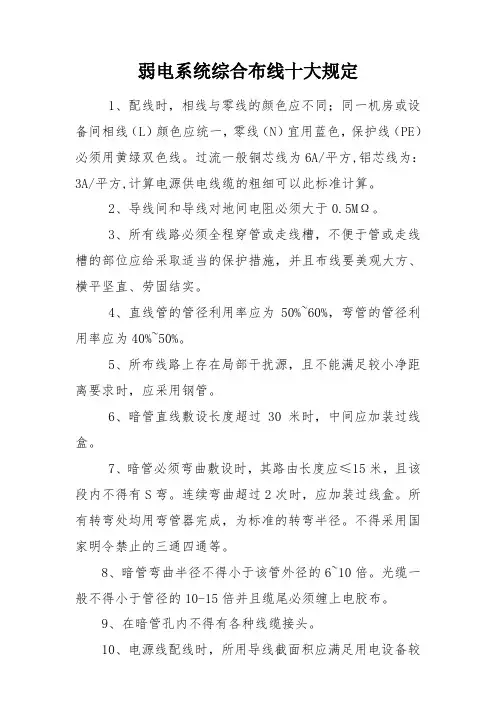

弱电系统综合布线十大规定
1、配线时,相线与零线的颜色应不同;同一机房或设备间相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)必须用黄绿双色线。
过流一般铜芯线为6A/平方,铝芯线为:3A/平方,计算电源供电线缆的粗细可以此标准计算。
2、导线间和导线对地间电阻必须大于0.5MΩ。
3、所有线路必须全程穿管或走线槽,不便于管或走线槽的部位应给采取适当的保护措施,并且布线要美观大方、横平坚直、劳固结实。
4、直线管的管径利用率应为50%~60%,弯管的管径利用率应为40%~50%。
5、所布线路上存在局部干扰源,且不能满足较小净距离要求时,应采用钢管。
6、暗管直线敷设长度超过30米时,中间应加装过线盒。
7、暗管必须弯曲敷设时,其路由长度应≤15米,且该段内不得有S弯。
连续弯曲超过2次时,应加装过线盒。
所有转弯处均用弯管器完成,为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
8、暗管弯曲半径不得小于该管外径的6~10倍。
光缆一般不得小于管径的10-15倍并且缆尾必须缠上电胶布。
9、在暗管孔内不得有各种线缆接头。
10、电源线配线时,所用导线截面积应满足用电设备较
大输出功率。
弱电系统综合布线的十大规定是根据弱电系统来规范地,十分的严谨有效,希望大家在弱电系统综合布线时能够遵守规定,这样才能做到尽善尽美。
国内弱电智能化综合布线标准

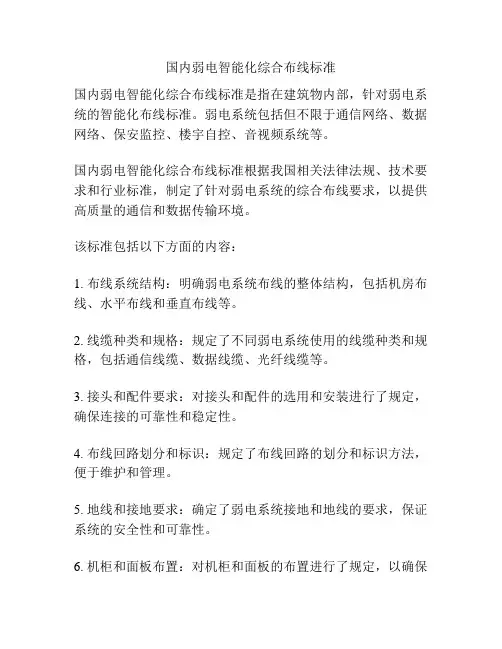

国内弱电智能化综合布线标准
国内弱电智能化综合布线标准是指在建筑物内部,针对弱电系统的智能化布线标准。
弱电系统包括但不限于通信网络、数据网络、保安监控、楼宇自控、音视频系统等。
国内弱电智能化综合布线标准根据我国相关法律法规、技术要求和行业标准,制定了针对弱电系统的综合布线要求,以提供高质量的通信和数据传输环境。
该标准包括以下方面的内容:
1. 布线系统结构:明确弱电系统布线的整体结构,包括机房布线、水平布线和垂直布线等。
2. 线缆种类和规格:规定了不同弱电系统使用的线缆种类和规格,包括通信线缆、数据线缆、光纤线缆等。
3. 接头和配件要求:对接头和配件的选用和安装进行了规定,确保连接的可靠性和稳定性。
4. 布线回路划分和标识:规定了布线回路的划分和标识方法,便于维护和管理。
5. 地线和接地要求:确定了弱电系统接地和地线的要求,保证系统的安全性和可靠性。
6. 机柜和面板布置:对机柜和面板的布置进行了规定,以确保
布线的整齐和美观。
7. 机房设计和建设要求:对弱电机房的设计和建设进行了规定,确保机房环境符合要求。
8. 安全和防火措施:针对弱电系统的安全和防火进行了规定,确保系统运行的安全性。
国内弱电智能化综合布线标准的制定有助于确保弱电系统的可靠性和灵活性,提高建筑物内部智能化布线的水平,并推动国内弱电智能化技术的应用。
机房弱电综合布线
机房弱电随着电子机房应用范围的日益扩大,对机房的功能需求也越来越多,机房建设的内容逐渐扩展到许多弱电的子系统,许多新技术、新产品逐渐在机房内得到广泛应用,这就进一步扩大和完善了机房的功能,顺应了计算机和通信行业的飞速发展.本章着重介绍在机房建设中普遍应用的综合布线、门禁、闭路监控、机房环境动力监控、系统集成、KVM以及机房常用的视频监视显示设备。
第一节综合布线一、综合布线简介综合布线是一套用于建筑物内或建筑群之间,为计算机、通信设施与监控系统预先设置的信息传输通道.它将语音、数据、图像等设备彼此相连,同时能使上述设备与外部通信数据网络相连接。
它的核心就是“综合”,也就是各个弱电系统均可用综合布线系统进行信息传输。
传统布线的不足主要表现在:不同应用系统(电话、计算机系统、局域网、楼宇自控系统等)的布线各自独立,不同的设备采用不同的传输线缆构成各自的网络,同时,连接线缆的插座、模块及配线架的结构和生产标准不同,相互之间达不到共用的目的,加上施工时期不同,致使形成的布线系统存在极大差异,难以互换通用.传统布线方式由于没有统一的设计,施工、使用和管理都不方便。
当工作场所需要重新规划,设备需要更换、移动或增加时,只能重新敷设线缆,重新安装插头、插座,并需中断办公,布线工作既费时又耗资,而且效率很低.因此,传统的布线不利于布线系统的综合利用和管理,限制了应用系统的变化以及网络规模的扩充和升级.综合布线系统是为适应电话和网络数据传输线缆的管理需求而发展起来的一种特别设计的布线方式,它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容,模块化扩展与更新,系统灵活重组的可能性。
既为用户创造了现代信息系统环境,强化了控制与管理,又为用户节约了费用,保护了投资.综合布线系统已成为现代化建筑的重要组成部分。
传统的布线是总线拓扑结构,而综合布线是星形拓扑结构,在房间的各个位置留有充足的端口可供选择,而且每个房间都有预留线缆,扩展空间大,便于集中控制及统一管理。
机房布线规范
综合布线规范要求1.机房所有的线路必须捆扎整齐,线路两头做好线路标签。
2.机房所有的线路的布放必须在机房内的走线架上走线,绝对不可以在机房内随意乱飞线、跳线。
3.机房内线路的布放一定要按照强弱电分开走线。
4.机柜内线路的捆扎,按照在面对机柜背面左强(电)右弱(电)的规定进行捆扎。
5.机房内所布放的光纤跳线,如需要从走线架走线的话,一定要给光纤跳线套管或对光纤跳线有所保护后才可以布放。
6.光纤跳线在布放时,要注意线路的弯曲度,弯曲半径不可小于线路直径的10 倍;不可过力的拉伸光纤;光纤头在布放线过程中要注意保护,不要碰撞,以免光头破碎或表面磨花。
7.对于线路焊接一定要牢固,不可出现虚焊、漏焊的情况出现。
8.对于机房内确定是不用的线路,应该及时进行清理。
9.对于机柜内临时不用的线路也应该予以捆扎整齐或盘好放于机柜内。
10.综合布线系统还要求有很好安全性,这就要求所有的线缆都要进行端接,即使不用的线对也要做好端接.11.综合布线系统必须遵循的原则是可靠性,这就要求采用经过国际认证的线缆进行布线。
12.在综合布线系统中网线与强电线缆要隔开至少18CM,最好不要与强电线缆长距离并行,尽量少交叉,必要时使用屏蔽双绞线。
办公室卫生管理制度一、主要内容与适用范围1.本制度规定了办公室卫生管理的工作内容和要求及检查与考核。
2.此管理制度适用于本公司所有办公室卫生的管理二、定义1.公共区域:包括办公室走道、会议室、卫生间,每天由行政文员进行清扫;2.个人区域:包括个人办公桌及办公区域由各部门工作人员每天自行清扫。
1. 公共区域环境卫生应做到以下几点:1)保持公共区域及个人区域地面干净清洁、无污物、污水、浮土,无死角。
2)保持门窗干净、无尘土、玻璃清洁、透明。
3)保持墙壁清洁,表面无灰尘、污迹。
4)保持挂件、画框及其他装饰品表面干净整洁。
5)保持卫生间、洗手池内无污垢,经常保持清洁,毛巾放在固定(或隐蔽)的地方。
6)保持卫生工具用后及时清洁整理,保持清洁、摆放整齐。
弱电工程布线方案
弱电工程布线方案一、弱电工程布线方案的概述弱电工程是指电力系统中的低电压部分,一般是指低于1000V的电压。
弱电工程主要包括了综合布线系统、智能化控制系统、通信系统、安防监控系统等。
其中,综合布线系统是指通过规范的数据通信布线结构,将不同的终端设备连接在一起,实现各种通信和综合信息传输的系统。
综合布线系统是建筑物内部信息传输的主干系统,是各种信息设备和终端设备的连接方式。
因此,弱电工程布线方案的设计和实施对于建筑物的信息化和智能化建设具有重要意义。
本文将从综合布线系统、智能化控制系统、通信系统、安防监控系统等方面,对弱电工程布线方案进行详细的介绍。
二、综合布线系统1、综合布线系统的概念综合布线系统是指通过规范的数据通信布线结构,将不同的终端设备连接在一起,实现各种通信和综合信息传输的系统。
综合布线系统一般包括水平布线系统、垂直布线系统、综合配线系统、机房布线系统等。
水平布线系统是指将建筑物内的终端设备与通信设备连接起来的系统,一般采用局域网(LAN)的技术。
水平布线系统的布线方式主要有星型布线、总线布线、环形布线等。
垂直布线系统是指将水平布线系统与建筑物外部的通信线路连接起来的系统,一般采用光纤或者铜缆进行布线。
综合配线系统是指将不同的终端设备连接到通信线路上的连接设备,一般包括面板、模块、配线架等。
机房布线系统是指将服务器、交换机、路由器等设备连接到综合布线系统上,一般采用光纤或者铜缆进行布线。
2、综合布线系统的设计原则(1)规范性:综合布线系统的设计应符合相关的标准和规范,如TIA/EIA 568、ISO/IEC 11801等。
(2)可扩展性:综合布线系统的设计应考虑到未来的扩展需求,能够满足建筑物内不同区域、不同功能的布线需求。
(3)可靠性:综合布线系统的设计应保证系统的稳定性和可靠性,能够满足不同应用的通信需求。
(4)易维护性:综合布线系统的设计应考虑到日常维护和管理的便利性,便于对系统进行维护和管理。
弱电布线工程工程方案
弱电布线工程工程方案一、工程概述弱电布线工程是指在建筑物或场所内进行数据通讯、安防监控、智能家居、音视频传输等弱电设备的布线及安装工程。
随着信息技术的快速发展,弱电系统在各行各业中已广泛应用,对于提高生产效率、改善生活品质起到了重要作用。
本工程方案主要针对某大型商业综合体的弱电布线工程进行规划和设计,保证弱电系统稳定可靠、安全高效。
二、布线设计1. 数据通讯布线针对商业综合体内部的办公区域、商业区域、酒店区域,设计相应的数据通讯布线方案。
根据不同区域需求,在地面和天花板上设置综合布线箱,进行光纤和网线的布线,确保数据通讯设备的正常通讯和运行。
2. 安防监控布线商业综合体的安全监控是十分必要的,需要设置摄像头、门禁、报警设备等安防设备。
通过布线设计,将这些安防设备与监控中心连接,实现对商业综合体内部和外部的全方位监控。
3. 智能家居布线为提升商业综合体的居住体验,可以设计智能家居系统,包括智能灯控、智能窗帘、声控系统等。
通过布线设计,将这些智能设备连接到中控系统,实现灯光、窗帘等家居设备的远程控制和自动化管理。
4. 音视频传输布线商业综合体内部的会议室、娱乐场所等需要进行音视频传输,可设计相应的音视频布线方案。
通过布线设计,将音频设备和视频设备连接到中央控制室或中控系统,实现音视频信号的传输和管理。
三、设备选型1. 数据通讯设备选择知名品牌的交换机、路由器、光纤收发器等数据通讯设备,保证数据传输的稳定和高效。
2. 安防监控设备选择高清晰度、高性能的摄像头、门禁设备、报警器等安防监控设备,为商业综合体提供可靠的安全保障。
3. 智能家居设备选择功能齐全、易于操作的智能灯控、智能窗帘、声控系统等智能家居设备,提升商业综合体的居住舒适度。
4. 音视频设备选择高保真度、高分辨率的音箱、投影仪、显示屏等音视频设备,为商业综合体提供优质的音视频体验。
四、工程实施1. 施工准备在正式施工前,需进行详细的施工准备工作,包括现场勘测、材料采购、图纸设计等工作,确保施工过程顺利进行。
弱电、安防、综合布线、机房施工验收标准
弱电、安防、综合布线、机房施工验收标准下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!弱电、安防、综合布线、机房施工验收标准在现代建筑工程中,弱电、安防、综合布线以及机房的施工验收标准显得尤为重要。
弱电机房建设具体要求
一、环境条件要求:1、温、湿度:2、尘埃:机房在静态条件下,粒度≥μm,个数<1800/dm3 .3、静电:计算机工作区域<1KV。
4、照度:计算机工作区域≥400LUX.应急照明≥60LUX.5、直流工作地:计算机工作区域≤1Ω,零地电位差≤1V。
6、逻辑地:计算机工作区域≤1Ω。
7、保护地:计算机工作区域≤1Ω。
二、装饰装修要求:机房内部最低处净高度不低于米,具有防水、防火、防鼠、空调等设施。
放置计算机设备标准机柜的设备间应安装烟感报警和录像监控装置,摄像头的方向应对准计算机设备标准机柜,图像效果清晰,并将烟感报警和录像监控信息直接接入保安室。
1、使用材料机房室内装修采用非燃烧材料(燃烧性能A级),机房区内饰选用气密性好、不起尘、易清洁、不霉变,并在一定温度、湿度作用下变形小的材料,材料的耐火性能符合GBJ45中A级标准。
2、室内地板机房地面铺设无边抗静电活动地板,规格为600×600×40,活动地板应符合GB6650—86《计算机机房活动地板技术条件》的要求,性能达到A级标准,均布荷载≥×104 N/m2(约800Kg/m2),表面系统电阻在1×104~1×109Ω。
设备等安装后无松动。
抗静电地板铺设前,地面要作保温处理;地板的铺设高度不得高于400mm。
机房地面下做保温及防尘处理,要求地板下需刷防尘地板漆。
三、配电要求:1、供配电电气线路容量按照所带负载的2倍设计、安装。
应选用国标耐燃铜芯电缆。
火线、零线、地线的颜色应按照国家标准规定配色。
2、服务大厅的用电设备应根据其分类和用途分别接入UPS电源和商业供电,严禁非计算机设备接在UPS电源上使用。
1)允许使用UPS供电的设备有:网络设备、业务主机、终端服务器、终端、存折打印机、普通行式打印机、读卡器、票据打印机、便携式复印机、自助设备、柜员用点钞机、安保监控设备、排队机。
2)不允许使用UPS供电的设备包含但不限于以下设备:电视机、LED显示屏、摆放在柜台外的点钞机、大型点钞机、电动门广告牌、擦鞋机、电热器、电水壶等与前台业务运行无关的设备。
弱电机房施工技术要求及安全措施
弱电机房施工技术要求及安全措施
弱电机房的施工技术要求及安全措施如下:
技术要求:
1. 机房设计方案需要符合安全、防火等规范要求。
2. 现场施工用高低压设备及线路,应按照施工设计及有关电气安全技术规程安装和架设。
3. 线路上禁止带负荷接电,并禁止带电操作。
4. 配制环氧要脂及沥青电缆胶时,操作地点应通风良好,并须戴好防护用品。
安全措施:
1. 工人需要穿着符合标准的工作服和安全鞋。
2. 施工现场需要设置警戒区,有闸门的需要设置隔离门。
3. 施工现场需要进行安保检查,跟踪工人处于施工区域内的时间。
当施工进入某些需隔离的区域时,需要对人员进行安全检查,工人必须佩戴保护设备。
4. 在弱电机房进行乱丢垃圾的行为会影响到电力系统的使用,因此施工现场工人需要进行垃圾处理。
5. 弱电机房需要每天24小时进行监控。
安全管理系统需要包括安保警戒措施,监控的摄像头以及反复检查措施。
这些要求都是为了确保施工过程中的安全和机房的稳定运行。
如有需要,建议咨询专业技术人员以获取更详细的信息。
弱电施工方案
弱电施工方案综合布线系统是一项与装修同步进行的工程,必须在装修提供一定条件的情况下进行。
对于尚未开始装修的办公楼或厂房,建议采用六类水平双绞线走天花吊顶经桥架或以地埋管道方式按需分配至各个房间。
在布放缆线时,应注意弯曲半径、顺直布放、固定间距等要求,对不同类型的缆线应进行分束绑扎。
对于六类屏蔽线缆,应采取独立的金属桥架敷设,以保证安全和保密性。
在整个设计和工程过程中,应按照标准实施,并在信息插座、线缆和配线架上标明位置和号码的标签,以供用户方便查询、跟踪和维护。
在工程安装过程中,必须严格按照施工规范进行,以保护整个系统的完整性。
具体的安装操作规范应遵循相关的施工规范。
对于铜缆干线、水平电缆和光纤类,均应注意施工细节,保证线缆的正常运行。
插座是布线工程最基本的元件,通过它实现终端设备和水平线缆的连接功能。
在插座的压接方式上,应按插座上的色标一一对应,并保证插座横平竖直,保证统一性。
在综合布线线路敷设顺序上,应按照铁构件制作、配管敷设等步骤进行,以确保工程的顺利进行。
配管安装需要进行测位、划线、开沟打孔等步骤,同时还需要固定吊架、锯管、套丝、垠弯等操作。
在安装过程中,还需要固定暗盒。
在进行桥架敷设时,需要依据施工图及现场情况,确定每段桥架长度过墙点、转角点的走向。
然后按每段桥架走向划线并标出支持件打孔位置,确定过墙、穿过搂板后再进行打洞固定支持件,吊装桥体,并调整定位。
在敷设过程中,需要满足一定的技术要求,如水平敷设桥架支持件之间连接头尽量设置在跨距1/4左右,水平敷设桥架每二米左右加一支持件,垂直敷设时两个支持点为1.5米等。
在进行综合布线管内和桥架内配线时,需要在土建抹灰工程完毕后进行管内穿线。
在穿线前需要检查接线箱是否符合技术要求,并确定线缆长度,以配线箱到暗盒两点穿入引线的长度、加两端所需连接长度再加所需长度的预留量截断线缆,作好预留记录。
在穿线时,需要顺线的方向放开,防止弄乱,削去线缆保护层与引线(铁丝)接牢,把线合在一起接入管内。
弱电工程施工方案
弱电工程施工方案一、综合布线系统:1、本系统采用先进的结构化布线设计理念进行设计。
该系统支持电话和多种计算机数据通讯系统,可传输语音、数据和图像信息,能与外部通信网络相连接,提供各种网络通信服务。
2、施工准备⑵材料①线缆选择要求:对绞电缆和光缆型号、规格、数量应符合设计规定和合同要求。
电缆所附标志、标签内容应齐全、清晰。
电缆外护套应完整无损,并附有出厂质量检验合格证和本批量电缆的性能检验报告。
光缆应在开箱后先检验外观无损伤,光缆端头封装良好;并进行数据测试合格后,方可使用。
②各类配线架、配线模块、跳线、信息插座、光纤连接头、光纤耦合器、光纤插座等部件的型号、规格、数量应符合设计要求,并应有产品合格证及相关技术文件资料。
③钢管(或电线管)、盒、地面插座等型号、规格应符合设计要求,并有产品合格证。
钢管(或电线管)壁厚均匀,焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象。
除镀锌管外其它金属管材需预先除锈刷防腐漆(现浇混凝土内敷钢管,应在管内做防腐)。
镀锌管或刷过防腐漆的钢管外表完整无剥落现象。
④管道采用地下通信管网时,应符合邮电部《通信管道工施工及验收技术规范》(YDJ39—90)中相关规定。
⑤金属线槽及其附件(连接板、接地螺丝、铜编织带等):应采用经过镀锌处理的定型产品,其型号规格应符合设计要求。
镀锌层不应有脱落损坏现象,内外壁应光滑、平整、无棱刺,不应有扭曲、翘边等变形现象,并应有产品合格证。
接地螺丝应导电良好。
⑥各种铁件表面的防腐层应均匀、完整,表面光洁,无脱落、气泡等缺陷。
⑦交接箱、机柜型号、规格、数量应符合设计要求,并应有产品合格证。
⑧塑料线槽及其附件型号规格应符合设计要求,并选用相应的定型产品。
其敷设场所的环境温度不得低于-15℃,其阻燃性能氧指数不应低于27%。
线槽内外应光滑无棱刺,不应有扭曲、翘边等变形现象,并有产品合格证。
⑵机具设备煨管器、液压开孔器、压力案子、套丝机,套管机。
手锤、錾子、钢锯、扁锉、圆锉、活扳子、鱼尾钳。
园区综合布线弱电工程方案
园区综合布线弱电工程方案1. 弱电系统概述随着信息技术的迅速发展,园区综合布线弱电工程越来越重要。
弱电系统是指除了电力系统之外的通信、控制和信息处理系统,主要包括:电话、宽带、监控、安防、会议室多媒体、楼宇自动化、机房环境监控等。
园区综合布线弱电工程涉及到建筑、土木、电气、通信等多个领域,需要全面、系统的规划和设计。
2. 弱电系统设计原则(1)可靠性弱电系统的设计应当以可靠性为首要原则。
园区综合布线弱电工程覆盖面广,需要确保通讯、控制、信息传输的可靠性,避免因为通信中断或故障造成园区管理出现问题。
(2)灵活性园区综合布线弱电工程需要考虑到未来的可扩展性,使得系统在不同的应用场景下都能够保持高效、便捷的通信和控制。
(3)安全性园区综合布线弱电工程设计时应该优先考虑系统的安全性,保护敏感信息不泄露,避免外部攻击和损害。
必须保证系统的信息和设备安全。
3. 弱电系统主要设备(1)交换机园区综合布线弱电工程中主要采用企业级交换机,用于提供网络接入和数据传输功能,并且支持VLAN隔离、QoS和设备管理等功能。
(2)路由器用于连接两个或多个不同网络的设备,提供流量控制、数据包转发等功能。
(3)服务器园区综合布线弱电工程中的服务器用于存储和处理大量的数据,支持邮件、文件存储、数据库管理等应用。
(4)存储设备用于存储大容量的数据,主要包括NAS、SAN等存储设备。
(5)防火墙园区综合布线弱电工程中的防火墙主要用于防范外部攻击,保护内部网络不受到非法访问。
(6)UPS用于提供连续不间断的电源给园区综合布线弱电系统,保障系统的稳定运行。
4. 弱电系统布线方案(1)智能化布线采用智能化布线系统,包括智能配线架、智能面板、超五类、六类、六类以上网线等,保障园区综合布线弱电系统的高速传输和良好的抗干扰能力。
(2)光纤布线在园区综合布线弱电工程中,使用光纤进行长距离传输,提供高速稳定的数据传输,减少传输损耗,提高信号的可靠性和传输速度。
综合布线施工标准
综合布线施工标准
综合布线是建筑物内部通信网络的重要组成部分,它不仅关系到建筑物内部的通信质量,还关系到建筑物内部各种设备的联通和管理。
因此,综合布线施工标准的制定和执行对于建筑物的通信网络质量至关重要。
首先,综合布线施工标准应当包括对于布线材料的要求。
在选择综合布线材料时,应当考虑材料的质量、可靠性和适用性。
布线材料应当符合国家相关标准,并且应当具有防火、防潮、防腐蚀等性能,以保证通信网络的稳定性和安全性。
其次,综合布线施工标准还应当包括对于布线工程施工过程的要求。
在进行综合布线工程施工时,应当严格按照相关标准和规范进行操作,确保布线工程的质量和安全。
施工人员应当具备相关的技术资质和经验,严格按照设计图纸和施工方案进行操作,杜绝施工过程中的疏漏和错误。
另外,综合布线施工标准还应当包括对于综合布线工程验收的要求。
在完成综合布线工程后,应当进行严格的验收工作,确保综合布线工程符合相关标准和规范要求。
验收工作应当包括对于布线
材料的质量检查、布线工程施工质量的检查以及通信网络的性能测试等内容,以保证综合布线工程的质量和可靠性。
综合布线施工标准的制定和执行对于建筑物的通信网络质量至关重要。
只有严格按照相关标准和规范进行操作,才能保证综合布线工程的质量和安全。
因此,我们应当高度重视综合布线施工标准的制定和执行工作,确保建筑物内部通信网络的质量和可靠性,为建筑物的通信设备的联通和管理提供良好的保障。
机房工程技术要求
本项目机房工程包括:弱电中心机房,面积 110 平方米(UPS 间) ,其中设备间 60 平米,操作间 50 平米,位于大楼负一楼,是整个大楼的数据交换、处理和存储的中心;消防控制室面积 57 平方米,位于大楼一层,是大楼安保系统的管理中心。
机房布置图如下所示:弱电中心机房包含的系统有:机房装饰工程、供配电系统、空调系统、机房环境监控系统、机房消防系统、防雷接地系统。
消防控制室包含的系统有:机房装饰工程、供配电系统、空调系统(商用空调)、防雷接地系统。
《电子信息场地通用规范》 GB/T-2887-2000《电子信息系统机房设计规范》 GB 50174-2022《建造设计防火规范》 GBJ50016-2022《建造内部装修设计防火规范》 GB50222-95《电子信息系统机房施工及验收规范》 GB 50462-2022《民用建造工程室内环境污染控制规范》 GB50325-2001《民用建造电气设计规范》 JGJT16-2022《低压配电设计规范》 GB50054-95《建造物电子信息系统防雷技术规范》 GB50343-2004《采暖通风与空气调节设计规范》 GB50019-2003《智能建造设计标准》 GB50314-2022《安全防范工程技术规范》 GB50348-2004《综合布线系统设计规范》 GB50311-2022《建造装饰工程施工及验收规范》 JGJ73-91《防静电活动地板通用规范》 SJ/T10796-01《火灾自动报警系统设计规范》 GB50116-98根据《电子信息系统机房设计规范》( GB50174-2022 ),弱电中心机房按 B 级电子信息系统机房标准配置,供电电源按一级负荷考虑。
计算机网络中心机房是整个大楼的数据交换、处理和存储的中心。
本机房设计施工内容包括:机房装饰、配电系统、空调系统、机房环境监控系统、防雷接地。
吊顶是计算机机房装饰工程的重要组成部份,吊顶材料的选用直接影响到计算机机房环境指标的实现和计算机机房装饰的整体感、立体感和舒适感。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
弱电机房综合布线工程要求
2016-09-20
前言:
机房里面的综合布线工程量也比较多的,尤其大的信息机房建设规模非常大,对综合布线施工有很多的要求。
正文:计算机房的综合布线算是个大工程了,机房内的环境条件都会影响日后的使用和维护。
计算机房的设备比较密集,所以要考虑到温度和湿度、尘埃、照明、噪声和震动、电磁干扰、静电等这些问题带来的影响。
1、温度和湿度温度和湿度必须满足计算机设备的要求。
根
据计算机系统对温度和湿度的要求,可将温度和湿度分为A、
B两级。
机房可按某一级执行,也可按某些级综合执行。
所
谓综合执行,是指一个机房可按某些级执行,而不必强求一
律。
如某机房按机器要求可选择开机时按**温、湿度,停机
时则按B级温、湿度。
开机时主机房的温、湿度应执行**,基本工作间可根据设备要求按A、B两级执行,其他辅助房
间应按工艺要求确定。
其他房间的温、湿度可根据所装设备的技术要
求而定,亦可采用表中的级别。
2、尘埃计算机机房内的尘埃依机器要求而定,主机房内粒
径大于或等于0.5um的尘埃个数应小于或等于18000粒/cm?
3、照明计算机机房在距地面0.8m 处,照度不应低于3001x,基本工作间和第一类辅助房间不低于2001x,其他房间参照《建筑照明设计标准》(GB50034-2004)执行。
计算机机房、终端室、已记录的媒体存放间应设事故照明,其照度在距地
面0.8m 处不应低于5lx 。
主要通道及有关房间依据需要应设事故照明,其照度在距地面0.8m处不应低于11x。
工作区内一般照明的均匀度(最低照度与平均照度之比)不宜小于0.7 非工作区的照度不宜低于工作区平均照度的1/5 。
电子计算机机房内应设置备用照明,其照度宜为一般照明的1/10 。
各用照明宜为一般照明的一部分。
电子计算机机房应设置疏散照明和安全出口标志灯,其照度不应低于0.51x 。
电子计算机机房照明线路宜穿钢管暗敷或在吊顶内穿钢管明敷。
大面积照明场所的灯具宜分区、分段设置开关。
技术夹层内应设照明,采用单独支路或专用配电箱(盘)供电。
4、噪声和震动计算机系统停机时机房内的噪声在主机房中
心处测试应小于65dB。
在计算机系统停机条件下,主机房地板表面垂直及水平向的振动加速度值不应大于500mm/s?。
5、电磁干扰机房内无线电子扰场强,在频率范围
0.15MHz〜1000MHz时不大于126dB。
机房内磁场干扰场强不大于800A/m。
6、静电主机房地面及工作台面的静电泄漏电阻应符合现行国家标准《计算机机房用活动地板技术条件》的规定。
主机房内绝缘体的静电电位不应大于1kV。
静电接地可
以经限流电阻及自己的连接线与接地装置相连,限流电阻的
阻值宜为1M欧姆。
基本工作间不用活动地板时,可铺设导
静电地面。
导静电地面可采用导电胶与建筑地面粘牢,其导电性能应长期稳定,且不易发尘。
主机房内采用的活动地板可由钢、铝或其他阻燃性材料
制成。
活动地板表面应是导静电的,严禁暴露金属部分。
单元活动地板的系统电阻应符合现行国家标准《计算机机房用活动地板技术条件》的规定。
主机房内的工作台面及座椅垫套材料应是导静电的。
主机房内的导体必须与大地可靠连接,不得有对地绝缘的孤立导体。
导静电地面、活动地板、工作台面和座椅垫套必须进行静电接地。
静电接地的连接线应有足够的机械强度和化学稳定性。
导静电地面和台面采用导电胶与接地导体粘接时,其接触面积不宜小于10cm?。
建议计算机机房使用活动地板。
活动地板的规格、性能应符合《防静电活动地板通用规范》(SJ/T10796-2001) 的规定。
活动地板按支撑方式分为四周支承式和四角支承式。
四周支承式活动地板由地板、支撑、横梁、缓冲垫等组成。
四角支承式活动地板由地板、支撑、缓冲垫等组成。
总结:以上就是有关综合布线时需考虑的计算机机房内环境条件,希望本文的内容对大家有所帮助。
