特高压交直流区别讲解
特高压交直流输电与特高压电气设备培训知识
特高压交直流输电与特高压电气设备培训知识1. 特高压交直流输电简介特高压交直流输电是指采用特高压输电技术，通过直流或交流方式进行电力传输的一种方式。
与传统的输电方式相比，特高压交直流输电具有输电损耗小、输电距离远、占地面积小等优势，被广泛应用于电力传输领域。
特高压交直流输电的实现离不开特高压电气设备的支持与配合。
2. 特高压电气设备概述特高压电气设备是指用于特高压输电系统中的各种电气设备，包括变压器、断路器、隔离开关、母线、电缆等。
这些设备在特高压输电系统中发挥着重要的作用，保障电力传输的稳定性、安全性和可靠性。
2.1 变压器特高压变压器是特高压输电系统中的核心设备之一。
它起到将输电线路上的电能进行变压和调节的作用，实现电能的高效传输和分配。
特高压变压器具有额定电压高、容量大、工作稳定等特点，是特高压输电系统中不可或缺的设备。
2.2 断路器和隔离开关特高压断路器和隔离开关是特高压输电线路中的重要保护装置。
断路器主要用于短路故障的处理，隔离开关则用于将线路切断，以便进行维护和检修工作。
特高压断路器和隔离开关的设计和制造要求严格，能够在高电压、大电流环境下工作，确保系统的安全运行。
2.3 母线和电缆特高压输电系统中的母线和电缆用于将变电站产生的电能输送到各个负载点。
母线是一种金属导体，承担着电能传输的任务；电缆则是一种绝缘导体，用于将电能从母线输送到负载点。
特高压输电系统中的母线和电缆需要具备良好的导电性能和绝缘性能，以保证电能的传输效果和质量。
3. 特高压交直流输电技术培训为了提高特高压交直流输电技术的应用水平，必须进行相关的培训工作，在电力行业中培养专业人才。
特高压交直流输电技术培训主要包括以下几个方面的知识和技能：3.1 特高压交直流输电基础知识特高压交直流输电基础知识包括特高压输电系统的工作原理、输电线路的结构和组成、特高压电气设备的分类和功能等内容。
学员需要了解特高压交直流输电的基本概念和原理，掌握特高压电气设备的基本知识。
特高压
从技术上看，采用±800千伏特高压直流输电，线路中间无需落点，能够将大量电力直送大负荷中心；在交 直流并列输电情况下，可利用双侧频率调制有效抑制区域性低频振荡，提高断面暂（动）稳极限；解决大受端电 网短路电流超标问题。采用1000千伏交流输电，中间可以落点，具有电网功能；加强电网支撑大规模直流送电； 从根本上解决大受端电网短路电流超标和500千伏线路输电能力低的问题，优化电网结构。
换流站是直流输电工程中直流和交流进行相互能量转换的系统，除有交流场等与交流变电站相同的设备外， 直流换流站还有以下特有设备：换流器、换流变压器、交直流滤波器和无功补偿设备、平波电抗器。 换流器主 要功能是进行交直流转换，从最初的汞弧阀发展到电控和光控晶闸管阀，换流器单位容量在不断增大。
换流变压器是直流换流站交直流转换的关键设备，其网侧与交流场相联，阀侧和换流器相联，因此其阀侧绕 组需承受交流和直流复合应力。由于换流变压器运行与换流器的换向所造成的非线性密切相关，在漏抗、绝缘、 谐波、直流偏磁、有载调压和试验方面与普通电力变压器有着不同的特点。
直流输电
01
名词定义
02
设备技术
04
技术的主要 特点
06
技术的经济 优势
03
换流站设备 特点及作用
05
导线的选择
技术创新 我国应用前景
和交流输电区别 技术和经济优势
换流站设备面临的 问题
绝缘子片数
发展前景
什么是直流的“静电吸尘效应”
在直流电压下，空气中的带电微粒会受到恒定方向电场力的作用被吸附到绝缘子表面，这就是直流的“静电 吸尘效应”。由于它的作用，在相同环境条件下，直流绝缘子表面积污量可比交流电压下的大一倍以上。随着污 秽量的不断增加，绝缘水平随之下降，在一定天气条件下就容易发生绝缘子的污秽闪络。因此，由于直流输电线 路的这种技术特性，与交流输电线路相比，其外绝缘特性更趋复杂。
第四章特高压交直流输电与特高压电气设备PPT课件
特高压交直流输电
（三）特高压输电的特点
特高压电网具备长距离、大容量和低损耗的送电能 力，代表着当今输电技术的最高水平，是符合我国国 情的输电方式和未来电网的发展方向。
输电线路的II形等值电路
• 分裂导线的直径从0.8 m到1.2m，同时保持子导线 数和相间距离不变，输电线输电能力增加10%左右 ；子导线数从6增加到12，同时保持分裂导线直径 和相间距离不变，输电能力可增加5%左右;相间距 离从25m减少到15m，其他保持不变，输电能力可 增加12%以上。总体来看，调整分裂导线3个参数 在合理的范围，输电能力可增加大约25%。
（三）特高压输电的特点
1．输送容量大 一回1000千伏特高压输电线路的送电能力接近500万 千瓦，约为500千伏输电线路（88.5）的五倍左右。 ±800千伏直流特高压(4kA)输电能力可达到640万千 瓦，是±500千伏高压直流(3kA)的2.1倍，是±620千伏 高压直流的1.7倍。
特高压交直流输电
（1）大干扰电压稳定是指系统大扰动，如系统故障、发电 机跳闸或输电线路断开等事故后系统对电压的控制能力 。这种能力是由系统负荷特性、连续与离散控制和保护 的相互作用决定的。
（2）小干扰电压稳定是指系统的负荷逐渐增长变化时系统 控制电压的能力。这种形式的电压稳定性是由负荷特性 、连续作用的控制及给定瞬间的离散控制作用决定的。
特高压交直流输电
（三）特高压输电的特点 5．工程投资省 采用特高压输电技术，可以节省大量导线和铁塔材 料，从而降低建设成本。根据有关设计部门的计算， 1000千伏交流输电方案的单位输送容量综合造价约为 500千伏输电方案的73％，节省工程投资效益显著。另 外，采用特高压输电可减少线路回数及设备数量，有 利于提高供电可靠性，降低运行费用。
特高压交流与特高压直流输电技术特点对比分析
特高压交流与特高压直流输电技术特点对比分析1 特高压交流输电的技术特点（1）特高压交流输电中间可以落点，具有电网功能，可以根据电源分布、负荷布点、输送电力、电力交换实际需要构成国家特高压骨干网架。
特高压交流电网明显的优点是：输电能力大（每提高一个电压等级，在满足短路电流不超标的前提下，电网输送功率的分区控制规模可以提高两倍以上，见表附-1）、覆盖范围广（可以覆盖全国范围）、网损小（铜耗与电压平方成反比；为了降低地面场强、减少电晕损耗，特高压交流线路一般采用八分裂导线，导线电流密度一般选择0.5~0.6A/2mm 左右）、节省架线走廊（如果都按照自然功率输送同等容量的电力1000万千瓦，采用500kV 交流输电，需要8~10回；采用1000kV 交流输电，仅需要2回，可以明显减少输电走廊，如果采用同塔双回，将进一步节省输电走廊，这对寸土寸金的长三角地区是很有意义的）。
特高压交流电网适合电力市场运营体制。
适应随着时间推移“西电东送、南北互补”电力流的变化。
附表-1短路电流控制水平及相应的系统分区控制规模（2）随着电网发展装机容量增加，等值转动惯量加大，电网同步功率系数逐步加强（设功角特性曲线的最大值为M P ，运行点功角为0δ,则同步功率系数为功角特性曲线上运行点功率的微分，0δCOS P P M S =，0δ越小，S P 越大，同步能力越强），交流同步电网的同步能力得到较充分利用。
同步电网结构越坚强，送受端电网的概念越模糊，如欧洲电网那样普遍密集型电网结构，功角稳定问题不突出，电压稳定问题上升为主要稳定问题。
法国联合电网1978年“12.19”大面积停电事故剖析：这次事故损失负荷29GW，约占当时全法国负荷75%，停电8.5小时，少送电1亿kWh。
造成这次大面积停电事故的主要原因是：低温造成系统负荷大量增加，系统无功备用容量不足，导致系统电压崩溃。
当时法国气温比往年同期低5～7℃，负荷水平比预计多1.2～1.3GW。
特高压
前言光伏电站选址时有个说法较“摸着电线走”，电网是制约光伏发电最重要的因素之一。
在光伏等可再生能源遇到送出、消纳瓶颈时，国家一方面大力发展分布式，让光伏项目直接建在需求侧；另一方面，修建特高压线路，集中解决大型可再生能源基地的送出问题。
本文为大家收集了我国特高压建设的一些情况，希望对大家的工作有所帮助。
一、什么是“特高压”输电电压一般分高压、超高压和特高压。
国际上，高压(HV)通常指35~220kV的电压；超高压(EHV)通常指330kV及以上、1000kV以下的电压；特高压(UHV)指1000kV及以上的电压。
高压直流(HVDC)通常指的是1600kV及以下的直流输电电压，±800kV以上的电压称为特高压直流输电(UHVDC)。
我国目前绝大多数电网来说，低压电网指的是1kV及以下的电网；中压电网指的是35kV的电网；高压电网指的是66kV、110kV和220kV电网；超高压电网指的是330kV，500kV和750kV电网。
特高压输电指的是正在开发的1000 kV交流电压和±800kV直流电压输电工程和技术。
特高压电网指的是以1000kV输电网为骨干网架，超高压输电网和高压输电网以及特高压直流输电高压直流输电和配电网构成的分层、分区、结构清晰的现代化大电网。
二、特高压的优点特高压最大优点就是可以长距离、大容量、低损耗输送电力。
据测算，1000kV交流特高压输电线路的输电能力超过500万kW，接近500kV超高压交流输电线路的5倍。
±800kV直流特高压的输电能力达到700万kV，是±500kV超高压直流线路输电能力的2.4倍。
除此之外，特高压线路还具有：线路造价低；输电损耗小；输送容量大；限制短路电流；线路故障时的自防护能力强；节省线路走廊；实现非同步电网互联；功率调节控制灵活；特别适合电缆输电等优点。
三、我国特高压的规划1、国家电网公司在“十二五”规划国家电网公司在“十二五”规划中提出，今后我国将建设联接大型能源基地与主要负荷中心的“三纵三横一环网”特高压骨干网架和13项直流输电工程（其中特高压直流10项），形成大规模“西电东送”、“北电南送”的能源配置格局。

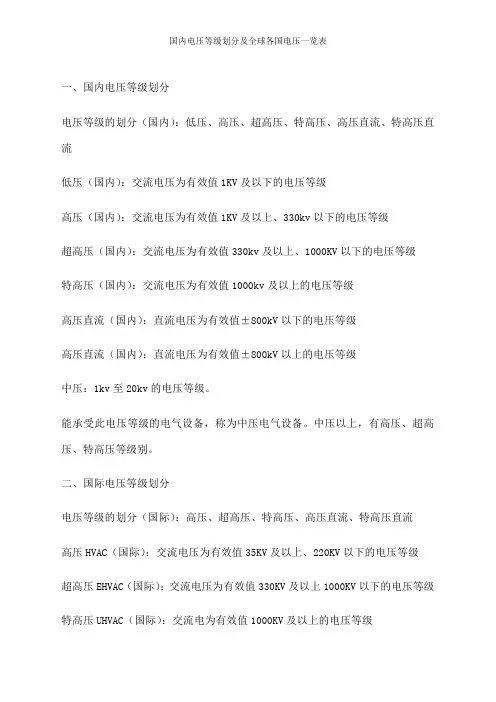

国内电压等级划分及全球各国电压一览表
一、国内电压等级划分
电压等级的划分（国内）：低压、高压、超高压、特高压、高压直流、特高压直流
低压（国内）：交流电压为有效值1KV及以下的电压等级
高压（国内）：交流电压为有效值1KV及以上、330kv以下的电压等级
超高压（国内）：交流电压为有效值330kv及以上、1000KV以下的电压等级
特高压（国内）：交流电压为有效值1000kv及以上的电压等级
高压直流（国内）：直流电压为有效值±800kV以下的电压等级
高压直流（国内）：直流电压为有效值±800kV以上的电压等级
中压：1kv至20kv的电压等级。
能承受此电压等级的电气设备，称为中压电气设备。
中压以上，有高压、超高压、特高压等级别。
二、国际电压等级划分
电压等级的划分（国际）：高压、超高压、特高压、高压直流、特高压直流
高压HVAC（国际）：交流电压为有效值35KV及以上、220KV以下的电压等级
超高压EHVAC（国际）：交流电压为有效值330KV及以上1000KV以下的电压等级特高压UHVAC（国际）：交流电为有效值1000KV及以上的电压等级
高压直流HVDC(国际)：直流电压为有效值±600kv及以下的电压等级
特高压直接UHVDC（国际）：直流电压为有效值±600KV以上的电压等级
备注：有效值在相同的电阻上分别通以直流电流和交流电流，经过一个交流周期的时间，如果它们在电阻上所消耗的电能相等的话，则把该直流电流（电压）的大小作为交流电流（电压）的有效值，正弦电流（电压）的有效值等于其最大值（幅值）的1/√2，约0.707倍。
全球各国电压一览表。
【图文精讲】高压直流输电技术解析
【图文精讲】高压直流输电技术解析一、高压直流输电概述高压直流输电：将三相交流电通过换流站整流变成直流电，然后通过直流输电线路送往另一个换流站逆变成三相交流电的输电方式。
高压直流输电原理图如下：换流器（整流或逆变）：将交流电转换成直流电或将直流电转换成交流电的设备。
换流变压器：向换流器提供适当等级的不接地三相电压源设备。
平波电抗器：减小注入直流系统的谐波，减小换相失败的几率，防止轻载时直流电流间断，限制直流短路电流峰值。
滤波器：减小注入交、直流系统谐波的设备。
无功补偿设备：提供换流器所需要的无功功率，减小换流器与系统的无功交换。
高压直流输电对比交流输电：1）技术性功率传输特性交流为了满足稳定问题，常需采用串补、静补等措施，有时甚至不得不提高输电电压。
将增加很多电气设备，代价昂贵。
直流输电没有相位和功角，无需考虑稳定问题，这是直流输电的重要特点，也是它的一大优势。
线路故障时的自防护能力交流线路单相接地后，其消除过程一般约0.4~0.8秒，加上重合闸时间，约0.6~1秒恢复。
直流线路单极接地，整流、逆变两侧晶闸管阀立即闭锁，电压降为零，迫使直流电流降到零，故障电弧熄灭不存在电流无法过零的困难，直流线路单极故障的恢复时间一般在0.2~0.35秒内。
过负荷能力交流输电线路具有较高的持续运行能力，其最大输送容量往往受稳定极限控制。
直流线路也有一定的过负荷能力，受制约的往往是换流站。
通常分2小时过负荷能力、10秒钟过负荷能力和固有过负荷能力等。
前两者葛上直流工程分别为10%和25%，后者视环境温度而异。
就过负荷而言，交流有更大灵活性，直流如果需要更大过负荷能力，则在设备选型时要预先考虑，此时需增加投资。
潮流和功率控制交流输电取决于网络参数、发电机与负荷的运行方式，值班人员需要进行调度，但又难于控制，直流输电则可全自动控制。
直流输电控制系统响应快速、调节精确、操作方便、能实现多目标控制。
短路容量两个系统以交流互联时，将增加两侧系统的短路容量，有时会造成部分原有断路器不能满足遮断容量要求而需要更换设备。
涨知识！直流交流傻傻分不清？直流输电大解密！
涨知识！直流交流傻傻分不清？直流输电大解密！在各种关于电网的报道中，我们经常看到±400kV、±500kV、±660kV、±800kV、±1100kV直流输电工程。
什么是直流输电，什么是交流输电？很多电力小白真的是傻傻分不清呢，下面就让小编带你走进电网世界，来一次直流输电工程大解密吧！准备好了吗？ok，出发！带你认识交直流发电厂是将自然界各种一次能源转换成电能的工厂。
到目前为止，火电、水电、核电、光热和风电都是把一次能源蕴藏的能量转换为机械能，利用法拉第电磁感应原理带动发电机转动，从而周期性切割磁感线，进而产生大小、方向随时间呈正弦波周期性变化的交流电。
交流发电机工作原理光伏发电则是利用半导体界面的光生伏特效应产生电位差，形成固定的正极和负极，从而产生直流电。
光伏发电原理将交流电转换为直流电称为整流，将直流电变换为交流电称为逆变，它们统称为换流。
直流输电与交流输电相互配合形成了现代电力输电系统。
首先告诉大家一个快速识别交流与直流线路的方法！方法一在输电线路中，输电线路铁塔最顶端的为两根细细的地线（也叫避雷线），地线下方的叫导线。
通常，交流线路的导线有3相，所以导线呈3的倍数时为交流线路，3根线叫一回，6根线叫两回，12根线就叫四回；直流线路的导线通常是2相，所以导线呈2的倍数时是直流线路。
因此，区分交流与直流最直接的方法就是数导线是2还是3的倍数了。
替换高清大图直流线路方法二我们还可以根据铁塔的形状来快速识别交流与直流。
直流输电线路的铁塔大部分呈“T”字型或者“干”字形结构。
替换高清大图T字型干字型交流输电线路的铁塔种类繁多，有酒杯型、猫头型、上字型、鼓型、拉V型、干字型等结构。
替换高清大图酒杯型猫头型上字型替换高清大图鼓型拉V型干字型我们再来说说变电站和换流站的区别。
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。
特高压交、直流输电的适用场合及其技术比较
4下 2017年 第12期（总第566期）CHINESE & FOREIGN ENTREPRENEURS133Technology and Management 【科技与管理】特高压输电技术具有远距离、大容量、低损耗、节约土地占用和经济性等特点。
因此，特高压输电技术可以满足当今社会对于电力日益增长的需求，既可以满足电力需求，又可以保证在运输过程中把损失降到最低。
特高压输电技术主要分为两种，一种是特高压交流输电技术，另一种是特高压直流输电技术。
一、特高压输电技术的含义特高压输电就是用高于1000kV 德尔电压进行远距离输送电力。
这种方法分为特高压直流输电和特高压交流输电。
当前，对特高压交流输电技术的研究主要集中在线路参数特性和传输能力、稳定性、经济性以及绝缘与过电压、电晕及工频电磁场等方面。
主要存在的技术问题就是稳定性问题以及如何最大程度减少费用。
特高压直流输电是指±800kV（±750kV）及以上电压等级的直流输电及相关技术。
特高压直流输电的主要特点是输送容量大、输电距离远，电压高，可用于电力系统非同步联网。
二、国内外特高压输电技术现状我国的特高压输电技术起步比较晚，所以技术水平并不高。
我国是从1986年开始立项研究交流特高压输电技术。
“八五”期间又开展了“特高压外绝缘特性初步研究”，对长间隙放电的饱和性能进行了分析和探讨，对实际结构布置下导线与塔体的间隙放电进行了试验研究。
1994年在武汉高压研究所建成了我国第一条百万伏级特高压输电研究线段。
自此我国特高压输电技术的研究进入正轨，进入21世纪之后，特高压输电技术得到很大提高，但是仍然存在一些难以解决的技术问题，比如如何将输送过程中电力损失降到最低，如何降低工程施工的难度。
美国的一些电力公司及意大利电力公司也分别于20世纪70年代建成了1000～1500kV 试验线路。
此外，美、前苏联、日、意、加等国还建成了相应的研究特高压输电的试验室、试验场，并对特高压输电可能产生的许多问题如过电压、可听噪声、无线电干扰、生态环境影响等进行了大量的研究，并取得了相当多的成果，可以说对1200kV 以下电压的科研工作已基本完成。
特高压交直流输电的优缺点对比
特高压交直流输电的优缺点对比一、直流输电技术的优点1.经济方面：（1）线路造价低。
对于架空输电线，交流用三根导线，而直流一般用两根，采用大地或海水作回路时只要一根，能节省大量的线路建设费用。
对于电缆，由于绝缘介质的直流强度远高于交流强度，如通常的油浸纸电缆，直流的允许工作电压约为交流的3倍，直流电缆的投资少得多。
（2）年电能损失小。
直流架空输电线只用两根，导线电阻损耗比交流输电小；没有感抗和容抗的无功损耗；没有集肤效应，导线的截面利用充分。
另外，直流架空线路的“空间电荷效应”使其电晕损耗和无线电干扰都比交流线路小。
所以，直流架空输电线路在线路建设初投资和年运行费用上均较交流经济。
2.技术方面：（1）不存在系统稳定问题，可实现电网的非同期互联。
由此可见，在一定输电电压下，交流输电容许输送功率和距离受到网络结构和参数的限制，还须采取提高稳定性的措施，增加了费用。
而用直流输电系统连接两个交流系统，由于直流线路没有电抗，不存在上述稳定问题。
因此，直流输电的输送容量和距离不受同步运行稳定性的限制，还可连接两个不同频率的系统，实现非同期联网，提高系统的稳定性。
（2）限制短路电流。
如用交流输电线连接两个交流系统，短路容量增大，甚至需要更换断路器或增设限流装置。
然而用直流输电线路连接两个交流系统，直流系统的“定电流控制’，将快速把短路电流限制在额定功率附近，短路容量不因互联而增大。
（3）调节快速，运行可靠。
直流输电通过可控硅换流器能快速调整有功功率，实现“潮流翻转”（功率流动方向的改变），在正常时能保证稳定输出，在事故情况下，可实现健全系统对故障系统的紧急支援，也能实现振荡阻尼和次同步振荡的抑制。
在交直流线路并列运行时，如果交流线路发生短路，可短暂增大直流输送功率以减少发电机转子加速，提高系统的可靠性。
（4）没有电容充电电流。
直流线路稳态时无电容电流，沿线电压分布平稳，无空、轻载时交流长线受端及中部发生电压异常升高的现象，也不需要并联电抗补偿。
特高压交直流输电与超高压交直流输电的比较
特高压交直流输电与超高压交直流输电的比较作者：黎志山来源：《城市建设理论研究》2013年第24期摘要：随着交直流输电工程的应用，远距离、跨区域输电已经实现，特高压建设的速度加快。
文章将首先对国家大力建设特高压电网的原因进行分析，然后介绍特高压和超高压的概念，对特高压输电以及超高压输电进行对比。
关键词：特高压输电；超高压输电；交直流输电中图分类号： TF351 文献标识码： A 文章编号：现阶段，我国的电网骨干架实行的是500kV的交流、±500kV的直流，电力输送的能力以及电力输送的规模受到限制。
从我国的实际情况考虑，负荷受端电网比较密集，开辟新的输电线路存在较大的难度，负荷受端电流短路的情况比较突出，实行长距离送电会产生较大的电力损耗。
笔者将主要对特高压输电以及超高压输电进行对比，分析两者存在的差异，以便作为参考。
一、分析国家大力建设特高压电网的原因近几年来，我国电源发展的速度比较快，但是电网的建设相对落后，输电能力有待加强，电源的发展和电网的发展不协调。
在当前情况下，500kV跨区同步的电网之间的联系较为薄弱，输电的能力受到一定的限制，大型电网不能发挥出它的优越性，跨区域的电网对电力的补偿明显不够，现有的电网在远距离和大容量输电方面存在不足，需要引入特高压电网进行输电。
二、特高压和超高压的概念根据电压的不同，交流输电电压主要分为三种：第一，高压；第二，超高压；第三，特高压。
超高压简称EHV，国际上定义的电压范围是330 kV～1000 kV，特高压简称UHV，电压为1000 kV，特高压直流简称UH-VDC，电压为±600 kV以上。
从我国的实际情况来看，超高压分为三个层次：第一，330 kV；第二，500 kV；第三，750 kV。
特高压交流为1000kV电压，特高压直流为±800kV电压。
在特高压电网建成之后，我国的电网骨干架将变成交流输电网1000kV、直流系统±800kV电压，可以和各级输配电网相互协调，使电网的结构变得更加清晰。
第四章特高压交直流输电与特高压电气设备
• 2009年5月21日，国家电网公司在“2009特高压输电技术 国际会议”上提出了“建设坚强的智能电网”战略举措。
特高压交直流输电
• （一）开展特高压电网建设的紧迫性 ‒ 我国能源资源赋存和电力负荷分布极不均衡的状 况，西电东送，南北互供，全国联网势在必行 。 ‒ 采用特高压输电有利于实现电力资源在较大范围 优化配置，有利于节省线路走廊和节约土地资源 ，有利于节省电网建设投资和运行费用，有利于 减少煤电对环境污染的影响。
第四章 特高压交直流输电 与特高压电气设备
引言
• 电力工业起源于19世纪后期，世界上第一台火力 发电机组是1875年建于巴黎北火车站的直流发电 机，用于照明供电。1879年，美国旧金山实验电 厂开始发电，这是世界上最早出售电力的电厂。 而我国电力工业的发展几乎和国际同步，我国也 在1882年建成第一座发电厂。目前我们国家的电 力技术无论是电压等级、机组容量还是设备制造 方面相对发达国家来说基本持平，甚至在某些技 术领域，如特高压与智能电网，还走在世界前列 。
引言
• 2008年底我国装机容量达7.9亿千瓦，全年发电量达34268 亿kW·h，仅次于美国居世界第二位，成为世界电力生产和 消费大国，但是人均装机容量和人均用电量较世界平均水 平都低 。
• 电力系统是一个知识密集型行业，科学技术在电力行业中 的重要性就显得尤为突出。目前电力系统正朝着大电网、 特高压、大机组、高自动化方向发展。
能否采用750kV作为500kV电网的更高一级电压等级？
特高压交直流输电
（三）特高压输电的特点
1．输送容量大 一回1000千伏特高压输电线路的送电能力接近500万
特高压交流和直流输电技术的比较
特高压交流和直流输电技术的比较特高压交流输电技术主要特点（1）特高压交流输电中间可以有落点，具有网络功能，可以根据电源分布、负荷布点、输送电力、电力交换等实际需要构成国家特高压骨干网架。
特高压交流电网的突出优点是：输电能力大、覆盖范围广、网损小、输电走廊明显减少，能灵活适合电力市场运营的要求。
（2）采用特高压实现联网，坚强的特高压交流同步电网中线路两端的功角差一般可控制在20°及以下。
因此，交流同步电网越坚强，同步能力越大、电网的功角稳定性越好。
（3）特高压交流线路产生的充电无功功率约为500千伏的5倍，为了抑制工频过电压，线路须装设并联电抗器。
当线路输送功率变化，送、受端无功将发生大的变化。
如果受端电网的无功功率分层分区平衡不合适，特别是动态无功备用容量不足，在严重工况和严重故障条件下，电压稳定可能成为主要的稳定问题。
（4）适时引入1000千伏特高压输电，可为直流多馈入的受端电网提供坚强的电压和无功支撑，有利于从根本上解决500千伏短路电流超标和输电能力低的问题。
特高压直流输电技术主要特点（1）特高压直流输电系统中间不落点，可点对点、大功率、远距离直接将电力送往负荷中心。
在送受关系明确的情况下，采用特高压直流输电，实现交直流并联输电或异步联网，电网结构比较松散、清晰。
（2）特高压直流输电可以减少或避免大量过网潮流，按照送受两端运行方式变化而改变潮流。
特高压直流输电系统的潮流方向和大小均能方便地进行控制。
（3）特高压直流输电的电压高、输送容量大、线路走廊窄，适合大功率、远距离输电。
（4）在交直流并联输电的情况下，利用直流有功功率调制，可以有效抑制与其并列的交流线路的功率振荡，包括区域性低频振荡，明显提高交流的瞬时、动态稳定性能。
（5）大功率直流输电，当发生直流系统闭锁时，两端交流系统将承受大的功率冲击。
认识特高压
认识特高压 淘汰交流特高压 引领直流特高压 培育电网发展新常态一、认识特高压交流特高压与直流特高压不能混为一谈电网特高压是指交流电压等级1000千伏及以上、直流电压等级±800千伏及以上的电压，交流特高压和直流特高压两种输电技术的技术经济特性存在本质差别。
交流具有输电和构建网架的功能，特高压电网就是由交流特高压输变电工程为骨干网架构成的电网；直流的优势是输电和用于异步联网，目前还不能形成网络。
我国在如何发展特高压输电技术问题上，存在重大分歧。
国家电网公司为建立作为电网垄断管理体制的物质基础，竭力推进建设从“两纵两横”、“三纵四横”、“五纵七横”的“三华（华北、华中、华东）”特高压同步电网到全国“十二纵十三横”交流特高压一张网；国网公司推行的交流特高压发展技术路线，违反电力系统的基本规律和电力规划的基本原则，缺乏科学论证依据，理所当然地遭到了能源、电力行业内外专家的强烈抵制和反对，不同意见争论已历经十年。
国家“十二五”规划纲要明确要求“发展特高压等大容量、高效率、远距离先进输电技术”。
有比较才能有鉴别，任何输电技术的具体应用必须通过不同电网格局输电方案的技术经济比较，科学、客观论证，用数据说话，选择安全可靠、经济合理的方案付诸实施，提高电网的发展质量和投资经济效果，这是电力工业落实科学发展观的基本原则。
截止2015年底，我国已成功建成投产3项交流特高压输电工程和6项直流特高压输电工程，并已开展了大量的后续工程前期研究工作，积累了丰富的工程实践经验，基本上全面掌握了直流、交流特高压输电的技术经济特性，参照世界各国在发展特高压输电技术上的规划、研究和工程实施的成果，全面总结经验教训，我们完全有条件对发展交、直流特高压输电技术的得失作出客观的评价。
国网公司为了推行以特高压电网为纲的发展路线，极力混淆交流特高压和直流特高压两种不同的输电方式，把交流特高压捆绑直流特高压而通用特高压来说事，在电网建设中又进一步要把交流特高压和直流特高压捆绑建设；一说发展特高压输电，就尽在特高压电网上作文章。
特高压直流输电工程的特点与应用浅析
特高压直流输电工程的特点与应用浅析一、特高压直流输电工程概念、组成、运行方式1、概念：特高压直流输电工程是一个复杂的自成体系的工程系统，指±800kV （±750kV）及以上电压等级的直流输电及相关技术。
2、基本组成：特高压直流输电系统由送端换流站、受端换流站、直流输电线路以及两端的接地极和接地极线路组成。
特高压直流输电设备组成：主要包括：换流阀、换流变压器、平波电抗器、交流滤波器、直流滤波器、直流避雷器、交流避雷器、无功补偿设备、控制保护装置和远动通信设备等。
特高压直流线路组成：由两组导线组成，分为正极和负极，每极由六根导线组成，称之为六分裂，以增大输送容量；就其基本结构而言，直流输电线路可分为架空线路、电缆线路以及架空—电缆混合线路三种类型。
3、运行方式：主要有双极运行和单极运行两大类，双极运行方式下，两极导线分别带有极性相反的电流，形成完整回路；而单极运行时，线路仅有一极导线携带电流，而极性相反的电流则通过接地极线路和接地极接入大地，形成完整回路。
二、特高压直流输电工程特点1、特高压直流输电的主要特点是：输送容量大、输电距离远、电压高，可用于电力系统非同步联网，主要应用于跨区大容量电力传输，相对于传统的高压直流输电，特高压直流输电的直流侧电压更高、容量更大，因此对换流阀、换流变压器、平波电抗器、直流滤波器和避雷器等设备提出了更高的要求。
2、特高压直流输电工程优点：对于远距离输电，直流输电方案是最为经济的选择；对于异步互联系统，直流输电方案是唯一的选择；能够通过地下或海底电缆进行远距离输电；能够通过给定的输电走廊获得最大功率。
3、特高压直流输电的接线方式：一般采用高可靠性的双极两端中性点接线方式。
4、特高压直流输电的主要技术特点。
与特高压交流输电技术相比，特高压直流输电的主要技术特点为：（1）UHVDC系统中间不落点，可点对点、大功率、远距离直接将电力输送至负荷中心；（2）UHVDC控制方式灵活、快速，可以减少或避免大量过网潮流，按照送、受两端运行方式变化而改变潮流；（3）UHVDC的电压高、输送容量大、线路走廊窄，适合大功率、远距离输电；（4）在交直流混合输电的情况下，利用直流有功功率调制可以有效抑制与其并列的交流线路的功率振荡，包括区域性低频振荡，提高交流系统的动态稳定性；（5）当发生直流系统闭锁时，UHVDC两端交流系统将承受很大的功率冲击。
特高压交、直流输电的适用场合及其技术比较
特高压交、直流输电的适用场合及其技术比较摘要：电在日常生活中起着重要的作用，随着其需求量越来越大，需要不断对电力系统等进行改善，以确保电能的合理利用和稳定运输，可以在电力系统中使用特高压技术，来帮助输送电，因此，本文重点概述了特高压电技术在我国的应用以及这两种技术的优缺点。
关键词：特高压交直流输电技术比较一、概述特高压技术在电力运输中起着重要的作用，在运输过程中可以调节电阻，减轻电流等造成的电力负荷，因此，该技术被普遍应用。
本文重点概述了该技术的使用范围和优缺点，有助于为新技术的创新提供借鉴作用。
二、特高压交、直流输电技术的应用（一）特高压交流输电的适用场合该技术在我国广泛应用于水利发电，如西电东送工程等，利用该技术可以避免沿途中的地势险峻等问题，同时，有利于节约成本，降低电能损耗；应用于国家电网建设中，在大型水利、输电工程中应用该技术有利于减轻电能损耗，能最大限度的满足我国的供电需求。
（二）特高压直流输电的适用场合在我国应用于各种直流工程建设，如溪浙工程，是迄今为止世界上输送容量最大的直流输电工程，可以实现社会效益的最大化，因此，国家应该大力推进该技术的使用。
三、高压直流输电与特高压交流输电技术的优缺点比较（一）高压直流输电技术的优缺点该技术在经济上的优点：（1）总体造价低，相较于其他线路，该技术在成本上较低，因为其装置简单，线路一般由两根接电线组成，在应用时只用其中一根，因此，节约了大量电力资源，从而节约了更多成本。
（2）使用过程中电能损耗较小，与其他线路相比，在电力资源运输中损耗较小，可以充分发挥电能的作用，保证电能的稳定运输，另外，电力干扰也较小，因此，更有利于节约资源，节能环保。
该技术在技术方面的优点：（1）该技术可以改变以前电路系统中的存在的问题，保证电路运输过程中的电能的传递，同时能降低电能的损耗，该技术可以提高线路的稳定性，使其不受周围恶劣环境的影响，如暴雨天气等，可能会对电路系统造成损害。
特高压沟通和直流输电技能的比照
特高压沟通和直流输电技能的比照特高压沟通输电技能首要特征（1）特高压沟通输电基地能够有落点，具有网络功用，能够依据电源散布、负荷布点、运送电力、电力沟通等实习需要构成国家特高压主干网架。
特高压沟通电网的超卓利益是：输电才调大、掩盖计划广、网损小、输电走廊显着削减，能活络适宜电力商场运营的央求。
（2）选用特高压结束联网，刚烈的特高压沟通同步电网中线路两头的功角差通常可操控在20deg;及以下。
因而，沟通同步电网越刚烈，同步才调越大、电网的功角安稳性越好。
（3）特高压沟通线路发作的充电无功功率约为500千伏的5倍，为了按捺工频过电压，线路须装设并联电抗器。
当线路运送功率改动，送、受端无功将发作大的改动。
假定受端电网的无功功率分层分区平衡不适宜，分外是动态无功备用容量短少，在严峻工况和严峻缺陷条件下，电压安稳或许变成首要的安稳疑问。
（4）当令引进十00千伏特高压输电，可为直流多馈入的受端电网供给刚烈的电压和无功支持，有利于从根柢上处理500千伏短路电流超支和输电才调低的疑问。
特高压直流输电技能首要特征（1）特高压直流输电体系基地不落点，可点对点、大功率、远间隔直接将电力送往负荷基地。
在送受联络了解的状况下，选用特高压直流输电，结束交直流并联输电或异步联网，电网构造对比懈怠、了解。
（2）特高压直流输电能够削减或防止许多过网潮流，依照送受两头作业办法改动而改动潮流。
特高压直流输电体系的潮流方向和巨细均能便本地进行操控。
（3）特高压直流输电的电压高、运送容量大、线路走廊窄，适宜大功率、远间隔输电。
（4）在交直流并联输电的状况下，运用直流有功功率调制，能够有用按捺与其并排的沟通线路的功率振动，包含区域性低频振动，显着行进沟通的瞬时、动态安稳功用。
（5）大功率直流输电，当发作直流体系闭锁时，两头沟通体系将接受大的功率冲击。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 直流输电技术的不足
（1）换流装置较昂贵。这是限制直流输电应 用的最主要原因。在输送相同容量时，直流 线路单位长度的造价比交流低;而直流输电两 端换流设备造价比交流变电站贵很多。这就 引起了所谓的“等价距离”问题。 （2）消耗无功功率多。一般每端换流站消耗 无功功率约为输送功率的40％～60％,需要无 功补偿。
tg ε,γE ,,, ,, ,, bEb
3.特高压交流输电的主要优点
（1）提高传输容量和传输距离。随着电网区 ቤተ መጻሕፍቲ ባይዱ的扩大，电能的传输容量和传输距离也不 断增大。所需电网电压等级越高，紧凑型输 电的效果越好。 （2）提高电能传输的经济性.输电电压越高输 送单位容量的价格越低。 （3）节省线路走廊和变电站占地面积。一般 来说，一回1150 kV输电线路可代替6回500 kV 线路。采用特高压输电提高了走廊利用率。
tg ε,γE ,,, ,, ,, bEb
（6）不能用变压器来改变电压等级。直流输电主要用于长距离大容量输电、交流系统之间异步互联和海底电缆送电等。与直流输电比较，现有的交流500kV输电（
2. 直流输电技术的不足
（5）从运行维护来说，直流线路积污速度快、 污闪电压低，污秽问题较交流线路更为严重。与 西方发达国家相比，目前我国大气环境相对较差 ，这使直流线路的清扫及防污闪更为困难。设备 故障及污秽严重等原因使直流线路的污闪率明显 高于交流线路。 （6）不能用变压器来改变电压等级。直流输电 主要用于长距离大容量输电、交流系统之间异步 互联和海底电缆送电等。与直流输电比较，现有 的交流500kV输电（经济输送容量为1 000 kW,输 送距离为300~500 km）已不能满足需要，只有提 高电压等级，采用特高压输电方式，才能获得较 高的经济效益。
总结
由于交流特高压和高压直流各有优缺点，都能用于长 距离大容量输电线路和大区电网间的互联线路，两者 各有优缺点。输电线路的建设主要考虑的是经济性， 而互联线路则要将系统的稳定性放在第一位。随着技 术的发展，双方的优缺点还可能互相转化。两种输电 技术将在很长一段时间里并存且有激烈的竞争即使今 后采用灵活交流输电技术或紧凑型输电技术，输电容 量的有限增加仍难以满足电力系统长远发展的需要。 综上所述，与750kV交流输电相比较，特高压直流在 大容量远距离输电和建设全国的坚强电网方面具有一 定的优势，在技术和设备上并无不可逾越的技术难题， 在建设投资和运行上也较为经济。
3.特高压交流输电的主要优点
（1）提高传输容量和传输距离。随着电网区 域的扩大，电能的传输容量和传输距离也不 断增大。所需电网电压等级越高，紧凑型输 电的效果越好。 （2）提高电能传输的经济性.输电电压越高输 送单位容量的价格越低。 （3）节省线路走廊和变电站占地面积。一般 来说，一回1150 kV输电线路可代替6回500 kV 线路。采用特高压输电提高了走廊利用率。
特高压交直流输电区别
2015年10月30日
特高压交直流输电区别
1 直流输电技术的优点 2 直流输电技术的不足
3 特高压交流输电的主要优点
4 特高压输电的主要缺点
一.直流输电技术的优点
经济方面：
（1）线路造价低。对于架空输电线，交流 用三根导线，而直流一般用两根，采用大地 或海水作回路时只要一根，能节省大量的线 路建设费用。对于电缆，由于绝缘介质的直 流强度远高于交流强度，如通常的油浸纸电 缆，直流的允许工作电压约为交流的3倍， 直流电缆的投资少得多。
3.特高压交流输电的主要优点
（4）减少线路的功率损耗, 就我国而言, 电 压每提高1 ％ , 每年就相当于新增加500万 kW 的电力, 500 kV输电比1200 kV的线损大 5倍以上。 （5）有利于连网，简化网络结构，减少故 障率。
4 特高压输电的主要缺点
特高压输电的主要缺点是系统的稳定性和可靠性问题 不易解决。自1965-1984年世界上共发生了6次交流大 电网瓦解事故，其中4次发生在美国，2次在欧洲。这 些严重的大电网瓦解事故说明采用交流互联的大电网 存在着安全稳定、事故连锁反应及大面积停电等难以 解决的问题。特别是在特高压线路出现初期，不能形 成主网架，线路负载能力较低，电源的集中送出带来 了较大的稳定性问题。下级电网不能解环运行，导致 不能有效降低受端电网短路电流，这些都威胁着电网 的安全运行。另外，特高压交流输电对环境影响较大 。
一.直流输电技术的优点
（2）年电能损失小。直流架空输电线只用两根，
导线电阻损耗比交流输电小;没有感抗和容抗的 无功损耗;没有集肤效应，导线的截面利用充分。 另外，直流架空线路的“空间电荷效应”使其电 晕损耗和无线电干扰都比交流线路小。 所以，直流架空输电线路在线路建设初投资和 年运行费用上均较交流经济。
一.直流输电技术的优点
（4）没有电容充电电流。直流线路稳态时 无电容电流，沿线电压分布平稳，无空、轻 载时交流长线受端及中部发生电压异常升高 的现象，也不需要并联电抗补偿。 （5）节省线路走廊。按同电压500 kV考虑 ，一条直流输电线路的走廊～40 m，一条交 流线路走廊～50 m，而前者输送容量约为后 者2倍，即直流传输效率约为交流2倍。
一.直流输电技术的优点
（2）限制短路电流。如用交流输电线连接 两个交流系统，短路容量增大，甚至需要更 换断路器或增设限流装置。然而用直流输电 线路连接两个交流系统，直流系统的“定电 流控制’，将快速把短路电流限制在额定功 率附近，短路容量不因互联而增大。
一.直流输电技术的优点
3 调节快速，运行可靠。直流输电通过 可控硅换流器能快速调整有功功率，实 现“潮流翻转”（功率流动方向的改变 ），在正常时能保证稳定输出，在事故 情况下，可实现健全系统对故障系统的 紧急支援，也能实现振荡阻尼和次同步 振荡的抑制。在交直流线路并列运行时 ，如果交流线路发生短路，可短暂增大 直流输送功率以减少发电机转子加速， 提高系统的可靠性。
一.直流输电技术的优点
技术方面： （1）不存在系统稳定问题，可实现电网的 非同期互联，而交流电力系统中所有的同步 发电机都保持同步运行。由此可见，在一定 输电电压下，交流输电容许输送功率和距离 受到网络结构和参数的限制，还须采取提高 稳定性的措施，增加了费用。而用直流输电 系统连接两个交流系统，由于直流线路没有 电抗，不存在上述稳定问题。
