爱普生打印机结构剖析(电路部分)

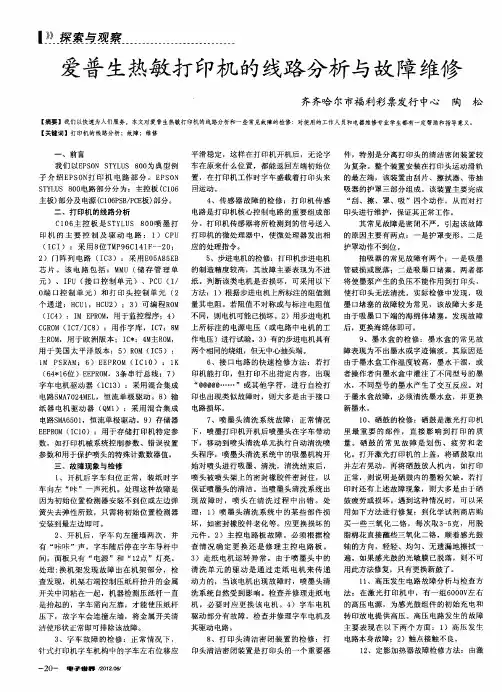

爱普生热敏打印机的线路分析与故障维修
（Ｃ ）：Ｉ Ｐ Ｏ ，用 于监控 程序 ；４ Ｉ４ Ｍ ＥＲ Ｍ ）
主ＲＭ Ｏ ，用 于欧 洲 版本 ；Ｉ ＊ Ｍ Ｏ ， Ｃ ：４ 主Ｒ Ｍ 用 于 美 国太 平 洋 版 本 ；５ Ｏ （Ｃ ）： ）Ｒ Ｍ Ｉ５
１ Ｐ Ｒ Ｍ： ６） Ｅ Ｒ Ｍ （ Ｃ１ Ｍ Ｓ Ａ ＥＰ Ｏ Ｉ ０） ： １ Ｋ
电路 ＳＡ Ｏ ４ Ｅ ，恒 流单 极 驱 动 。８ ＭＴ２Ｍ Ｌ ）输 印 也 出现类 似 故障 时 ，则大 多 是 由于接 口
于 墨水 盒故 障 ，必 须清 洗 墨水 盒 ，并 更 换
新 墨水 。
纸 器 电机 驱动 器 （Ｍ ）：采 用 混 合 集 成 电路 损坏 。 ＱＩ
电路Ｓ Ａ ５ １ Ｍ ６ ０ ，恒 流 单 极驱 动 。９ ）存储 器 ７ 、喷 墨 头 清洗 系统 故 障 ：正 常情 况
１ 、硒 鼓 的检 修 ：硒 鼓 是激 光打 印机 ０
Ｅ Ｐ Ｏ （ Ｃ Ｏ ：用于 存储 打 印机特 定 参 下 ，喷 墨打 印机开 机后 喷 墨头 在字 车 带动 里 最 重 要 的 部 件 ，直 接 影 响 到 打 印 的 质 ＥＲ Ｍ Ｉ ｌ ）
数 ，如 打 印机 械 系统 控制 参 数 、错误 设 置 下 ，移 动到 喷 头清 洗单 元执 行 自动 清洗 喷 量 。硒 鼓 的 常 见 故 障 是 划 伤 、 疲 劳 和 老 参 数和 用于保 护喷 头 的特殊计 数 数器值 。 三 、故 障现 象与检 修 头 程序 ，喷 墨 头清 洗系 统 中 的吸 墨机 构开 化 。打 开激 光 打 印机 的上 盖 ，将 硒鼓 取 出 始 对喷 头进 行 吸墨 、清 洗 ，清 洗 结束 后 ， 并 左右 晃动 ，再将 硒鼓 放 人机 内，如 打 印
EPSON830U拆解手册
纵观830U的外壳，只能在其右后部看到一处螺丝，在本次拆解过程中，第一印象通常会给我们以错误的判断，其实该螺丝与外壳的固定没有任何关系！同时，该迹象提醒了我们一定要仔细观察各部件之间的关联。如果你将这一原则认真的牢记于心，那么不仅手中的830U在恢复时会完好如初，我们也能切身体会到拆解的心得。
16张附图
分析：进纸辊上面的灰色胶辊会因时间、温度、灰尘或打印纸质量等等因素降低磨擦力，从而影响送纸效果。光敏感应器的安放位置并不容易积累灰尘，需要清洁时只需要用棉签蘸一蘸即可。墨车的复位感应杆会表现出一个比较大的问题：墨车撞车，我会在第9部骤作出详细分析的。
4、主板。首先要将其护罩取下，它由四处螺丝固定，拧下即可。而板上的散热片由于两个螺丝拧的比较紧，需要用钳子辅助，取下后便可以看到主板上共连接有6个数据／电源接口（图8），其分CN12，墨车电机控制；CN2，电源；CN1，前置USB接线。有的插接口。
我们需要准备的工具：中号十字螺丝刀、小号平口螺丝刀、钳子、镊子各一把，微湿的抹布一块。将830U正常关机，此时墨车正常复位，然后将卡纸夹调至最远端（机壳预留有缺口处）。拆解前830U的透明护盖并不需要摘下，我将会在一些重要步骤的结尾进行分析小结或者可能的故障分析。
拆解步骤
1、外壳。外壳是通过7处卡扣与底座固定的。机体后部可以观察到3处，另外4处是隐藏在内部的（图1），虽然通过底部的空隙可以观察到，但别指望能用螺丝刀撬开（会造成损伤），反之对付它们是不需要工具辅助的，依照（图2）的手势，让拇指去用力挤压机壳便可以很容易打开四处隐藏的卡扣。为了防止刮伤，建议按照（图3）所示的方法开启后部的3个卡扣。至此，外壳便可顺利取下。
小结：由于售后条例规定了发现拆机现象会中止售后，因此对于外壳的动作一定要掌握好力度，在取下外壳的时候要注意哪些地方会卡住，切不可硬取以免损坏其它部件。
喷墨打印机的分类与工作原理
喷墨打印机的分类在我国喷墨打印机市场上，CANON（佳能）、EPSON（爱普生）和HP（惠普）三大品牌占据90%的市场份额。
CANON和HP喷墨打印机采用气泡式喷墨技术，EPSON打印机采用压电式的改进型--多层压电式。
在喷墨打印机中，喷头、墨盒及其相应的墨水循环系统是最为关键的部件，这是它区别于针式打印机和其它击打式打印机的主要部分，并且喷墨打印机最常见的故障是"堵头"或打印不畅，其主要故障源都在这几个关键部件中。
喷墨打印机喷墨打印机按照喷墨方式分为连续式(Continuous)和随机式(Ondemond)两大类，喷墨头的工作原理EPSON打印机采用其独特的超精密机械电子化多层压电式技术。
工作原理与CAN ON和HP打印机的气泡技术完全不同。
当机器给予一个电脉冲信号后，多层压电晶体出现线性位移，将墨水击压喷出。
多层压电技术可避免墨水产生拖尾和飞散，使墨点更加微小和均匀，改善打印的解析度，实现接近照片的质感和层次感。
随机式喷墨打印机中的墨水只有在印字需要时才喷射，所以又称为按需式打印。
它与连续式相比，结构简单，成本低，可性高。
但是，随机喷墨系统因受射流惯性的影响，墨滴喷射速度低，为了弥补这一缺点，许多喷墨打印机采用了多喷嘴的方法来提高打印速度。
压电式喷墨打印机的原理。
喷头内装有墨水，在喷头上下两侧各装有一块压电晶体，在压电晶体上施加脉冲电压，使其变形后产生压力，从而挤压喷头喷出墨滴，每个喷头上的压电晶体通过电路连到打印机数据形成电路。
所以喷嘴的喷墨管道连到一个墨水盒，为了避免墨水干固及灰尘堵塞喷嘴，在喷头部装有一块挡板，不打印时盖住喷嘴，在喷嘴的头部还有一块保持恒温的喷嘴导致孔板，用以保持喷嘴头部的温度不变，从而使打印出来的点阵大小不受环境温度的影响。
气泡式喷墨打印机的原理在其喷头的管壁上装有热元件，加在热元件上的电脉冲信号由打印机数据形成电路提供。
当幅值足够高、脉冲足够小的脉冲电压作用于热元件时，热元件急速升温，使*近热元件的墨水汽化，形成微小气泡，微小气泡变大形成薄的蒸气膜，该蒸气膜将墨水和热元件隔离，所以墨水并不加热(故不需要墨水的冷却装置)。
爱普生【LQ-630K】拆机换打印头线圈及维修主板精编版
一台爱普生LQ630K打印机本来是不通电的，其发生的故障是因为打印头线圈和主板的打印头驱动IC烧掉了，使得线圈对地短路，才导致打印机不通电，要换掉烧坏的打印头线圈和主板的打印头驱动IC。
下面就直接上图：这里要注意，如果是烧了打印头驱动IC的话，你必须得先换掉那个I C，如果不换装上打印头再通电照样会烧线圈的看了觉得可以的话留下几个M币表示安慰，谢谢！拆打印头可得小心谨慎，这里看到的电路板最上面一排的中间那个焊点是接地的，用表笔按住接地点，然后用另一支表笔按住其他的点，如果阻值在40左右说明是正常的，如果是0－1说明是有问题的。
先拆掉保护盖在拆打印头的时候可以把拆下来的部件按顺序摆放好，以免安装回去的时候不记得哪个该放什么位置这里要提醒一下，这个东西是盖住打印针的，这上面有四个脚有缺口，但是三个是紧挨在一起的，在装回原位的时候第一个口下面的槽要对准图右边白色胶的位置。
这里开始拆针了，第一次拆的朋友得小心，别把针弄弯了，用镊子一根根取出来，老手可以用镊子一次取多根本帖最近评分记录：共56 条评分M币+325hfsp M币+5 01-04 認真發帖shuishou M币+5 2011-12-18 謝謝分享朝、夕M币+5 2011-11-06 謝謝分享lwz642246 M币+8 2011-10-06 優秀文章ps_x_boy M币+10 2011-10-05 动手能力强，zhangjuyi M币+3 2011-09-25 -weijun189 M币+5 2011-09-25 認真發帖春风化雪M币+3 2011-09-17 想学你为师呢懒虫包子M币+10 2011-09-13 原創內容dushuji M币+5 2011-09-13 認真發帖查看更多隐藏收藏新鲜事推荐：2相关话题∙拆解中崎微型票据打印机∙出一些闲置的、拆机的、全新的东西（全出了）∙拆解惠普A516照片打印机∙联想M7250打印/复印/扫描/传真一体机拆洗激光器关键词: 爱普生打印头针打打印机EPSON维修必备★数码维修配件总批发入口：手机配件、U盘配件、MP3配件、数码配件、充电器、数据线、读卡器、常用工具等★分享到淘江湖新浪QQ微博QQ空间开心人人豆瓣网易微博百度鲜果白社会飞信【无名指的等待】在数码之家个人成长史：/read.php?tid=324417 HP 12A硒鼓拆装加粉全过程：/read.php?tid=295522【HP 1020】打印机拆机换定影膜：/read.php?tid=283441爱普生【LQ－630K】打印头换针及线圈：/read.php?tid=281803回复引用举报无名指的等待欢迎大家回我的贴，回贴加M币级别: 数码之家帮帮团发帖17532M币570专家30贡献值204关注Ta发消息只看该作者1楼发表于: 2011-06-29继续上传图片。
epson主板电路原理
1600K3并口：1600K3并口简单的说，就是信号通过接口CN1，经过电阻电容、缓冲芯片74LS07，然后到门阵IC2。
主机送往打印机信号：并口数据：并口数据通过上拉电阻RM3、RM4，串联电阻RM1、RM2连接到门阵。
如果这部分电路坏了，数据就会接收错误，导致打印不正确。
STB（并口1脚）：并口触发信号或者叫并口同步信号，是主机告知打印机有数据到。
如果这部分电路有问题，则有可能主机数据都送完了，而打印机根本不知道。
SLIN（并口36脚）：主机选择信号，告知打印机，主机处于有效状态。
一般没有什么用； AFXT（并口13脚）：自动进纸信号。
信号为低的时候，打印机自动进纸。
一般也没什么用； INIT（并口14脚）：打印机初始化信号。
如果这个信号有个低脉冲，则打印机复位。
如果信号一直为低，则很多打印机都一直处于复位状态，导致看上去打印机开机没有任何反应。
有好几次客户反映说打印机开机没有任何反应，结果发现是他们的主机死机了。
打印机送往主机的信号: ACK(并口10脚):并口应答信号，大部分时间为高电平，低脉冲告知主机，打印机已经接收完数据。
有很多终端对这个信号不作处理。
BUSY(并口11脚):并口忙信号，高电平告知主机，打印机正在接收数据，很忙，你千万不要再送数据下来。
低电平则表示现在可以接收数据。
有些打印机在这个信号上加了电容，或者是上拉电阻太大，导致信号反应速度比较慢，导致接收数据时丢数据。
这时可以把电容去除或者再把上拉电阻变小一些。
有些改了这些还是不能用，则需要把主机的并口模式改成兼容模式或者SPP模式。
此信号可导致不联机 PE(并口12脚):打印机缺纸信号。
高电平表示缺纸。
此信号可导致不联机 SLCT(并口15脚):打印机选通主机信号。
高电平表示打印机有效。
此信号可导致不联机 ERR（并口32脚）：打印机出错信号。
低电平表示打印机出错。
此信号可导致不联机LOGH(并口16脚)：打印机有效信号。
爱普生EPSONPHOTOR打印机完全拆机图文手册
右边盖（注意卡扣位置）
支架总成局部（齿轮组局部-1）
支架总成局部（齿轮组局部-2）
支架总成局部（弹簧）
支架总成局部（弹簧）
支架总成局部（轴头）
拆掉墨盒附近的中壳与主支架间的螺丝，并保证墨盒不遮挡此处，否则中壳无法拆卸，（墨盒能否自由移动，起决于墨盒限位杆的状态）
按正确方向套入搓轮
接着撬下搓纸板上的白色塑料轴，这个一拨解决问题，注意不要弄散了一边的部件，否则要花时间重新装配
最好像这个用一根皮筋扎住这个容易散架的部分再操作
看清楚大搓轮的安装方向哦
拆掉老化的胶皮，用厚牛皮纸缠绕若干层粘好，原因不解释
按正确方向安装好原装的搓纸轮
取掉皮筋，装回这个轴到搓纸板上，取下来的搓纸轮简直残废了！
中壳前部（手按处为卡榫（左右各一））
中壳前部局部左（手手往内按解锁）
中壳背部（三角标志处为卡榫）
中壳背部局部一（用螺丝刀头往里顶，同时一个手指抵住细槽处往三角方向用力即可解锁）
中壳背部局部二（用螺丝刀头往里顶，同时一个手指抵住细槽处往三角方向用力即可解锁）
由于中壳上的三个按钮有排线连接，故注意不可贸然大力将中壳往上提，否则可能损坏排线
EPSON PHOTO R230打印机完全拆机维护图文手册
Zhao.X.G-
声明
本拆解图册系个人成果，并非官方标准，所有部件名称为自定，务必请在断电状态和可靠工作台上操作，建议备齐磁性螺丝刀、镊子、钳子等工具和手套，拆机的目的主要是处理故障和维护机器，个人拆机既会失去保修资格，也可能造成机器出现新的故障甚至报废，作者对一切后果不承担任何责任，仅供参考。（如有任何疑问请给本人发邮件：）
第11章11.1节 喷墨打印机的整机结构(组成结构).
课堂听讲、 课后复习！
才会感觉到知识 不断地升华！
本小节学习 结机的结构及原理
品牌：EPSON 型号：PHOTO 700-710-720
第11章 喷墨打印机的结构及原理
四、喷墨打印机电路结构示意图
喷墨打印机 各部件的具体功能：
（7）字车电机：驱动字车左 右移动。 （8) 星形轮: 将打印好的纸推 送出打印机。 （9）清洁机构:与墨泵相连， 吸走清洗打印头时产生的废墨。 （6）光栅：一根透明薄片上，刻画着 无数个细线，穿过安装在字车上的光电 传感器，用来检测字车走动的位置及距 离。
（10）喷墨打印头：通常简称 为喷头，是喷墨打印机中最重 要的一个元器件，负责将墨点 喷到纸上，由点形成线，线组 成面、组成文字或图像。
第11章 喷墨打印机的结构及原理
五、喷墨打印机打印头及字车组件结构示意图
喷墨打印机 各部件的具体功能：
字车 组件
（1）字车组件：运载打印头及 墨盒运行的部件。
（2) 字车导杆: 字车被安装在字 车组件的传动导轩上。
第11章 喷墨打印机的结构及原理
惠普 HP 喷墨打印机的整机外开形结构示意图
第11章 喷墨打印机的结构及原理
二、部分组件的作用
1、外壳的作用：
是保护打印机内部的装置。
2、控制面板的作用：
是供用户对打印机进行各种控制。
3、托纸架的作用：
是支撑装入的打印纸，托纸架通常 安装在打印机后部的插槽中。
有记吗？
（3）同步皮带:与字车固定在一 起，由字车电机驱动，左右移动 字车组件。 （5）走纸轮：纸从搓纸轮送来后，由 走纸轮输送向前，推至到打印区域。 （4）喷头数据线：将喷头与打 印机主板相连，向喷头发送打印 信号。
爱普生【LQ-630K】拆机换打印头线圈及维修主板
爱普生【LQ-630K】拆机换打印头线圈及维修主板一台爱普生LQ630K打印机本来是不通电的，其发生的故障是因为打印头线圈和主板的打印头驱动IC烧掉了，使得线圈对地短路，才导致打印机不通电，要换掉烧坏的打印头线圈和主板的打印头驱动IC。
下面就直接上图：这里要注意，如果是烧了打印头驱动IC的话，你必须得先换掉那个I C，如果不换装上打印头再通电照样会烧线圈的看了觉得可以的话留下几个M币表示安慰，谢谢！拆打印头可得小心谨慎，这里看到的电路板最上面一排的中间那个焊点是接地的，用表笔按住接地点，然后用另一支表笔按住其他的点，如果阻值在40左右说明是正常的，如果是0－在拆打印头的时候可以把拆下来的部件按顺序摆放好，以免安装回去的时候不记得哪个该放什么位置这里要提醒一下，这个东西是盖住打印针的，这上面有四个脚有缺口，但是三个是紧挨在一起的，在装回原位的时候第一个口下面的槽要对准图右边白色胶的位置。
这里开始拆针了，第一次拆的朋友得小心，别把针弄弯了，用镊子一根根取出来，老手可以用镊子一次取多根本帖最近评分记录：共56 条评分M币+325hfsp M币+5 01-04 認真發帖shuishou M币+5 2011-12-18 謝謝分享朝、夕M币+5 2011-11-06 謝謝分享lwz642246 M币+8 2011-10-06 優秀文章ps_x_boy M币+10 2011-10-05 动手能力强，zhangjuyi M币+3 2011-09-25 -weijun189 M币+5 2011-09-25 認真發帖春风化雪M币+3 2011-09-17 想学你为师呢懒虫包子M币+10 2011-09-13 原創內容dushuji M币+5 2011-09-13 認真發帖查看更多隐藏收藏新鲜事推荐：2相关话题•拆解中崎微型票据打印机•出一些闲置的、拆机的、全新的东西（全出了）•拆解惠普A516照片打印机•联想M7250打印/复印/扫描/传真一体机拆洗激光器关键词: 爱普生打印头针打打印机EPSON维修必备★数码维修配件总批发入口：手机配件、U盘配件、MP3配件、数码配件、充电器、数据线、读卡器、常用工具等★分享到淘江湖新浪QQ微博QQ空间开心人人豆瓣网易微博百度鲜果白社会飞信【无名指的等待】在数码之家个人成长史：/read.php?tid=324417 HP 12A硒鼓拆装加粉全过程：/read.php?tid=295522【HP 1020】打印机拆机换定影膜：/read.php?tid=283441爱普生【LQ－630K】打印头换针及线圈：/read.php?tid=281803回复引用举报无名指的等待欢迎大家回我的贴，回贴加M币级别: 数码之家帮帮团发帖17532M币570专家30贡献值204•关注Ta•发消息只看该作者1楼发表于: 2011-06-29继续上传图片。
EPSON针式打印机电源板及主板维修
EPSON针式打印机电源板及主板维修2007年09月15日星期六下午 02:07五、电源板与主板故障一般针式机开机无电源，主要是电源板或主板的问题，如何判断究竟是谁的问题呢?其实有一个方法非常简单，就是将电源板与主板的连接线断开,然后看打印机所带的风扇是否会转,就知道问题所在了。
(现在生产的的针式打印机已取消风扇,但愿你以前留有一个)还有一个值得注意的是 DLQ-2000K 这种机型,开机无电源一般不是电源的问题,是打印头某个线圈短路造成的电路保护,只要把打印头拆下,就知原因。
主板故障自身出现的质量问题很少,主要是用户的错误操作和使用环境有关。
用户使用打印机热拔插并口线是非常容易损坏主板的,轻则损坏接口芯片,重则主板报废.曾见过有主板接口焊脚熔断,06 芯片炸掉,损坏非常严重,通常这种情况主板无法修复,连程序片都会报销。
开机报警也是主板故障中较常见的,大多数是由打印机使的环境造成。
如动物排泄物腐蚀，尘埃和纸屑附着都会使打印机有一些莫名其妙的问题。
LQ-1600K3+一、打印文档或表格时发生错位。
故障分析：⑴ 按常规清洁字车组件，之后进行 BI-D 调整，BI-D 调整的打印样张均正常后，联机打印WORD 文档，发现故障并未排除；⑵ 接下来就试着更换字车电机，故障依旧；⑶ 更换字车组件（字车导轴，字车托架）后，故障依旧；⑷ 用排除法，肯定是机械的问题，发现跟字车移动有关的只剩下色带驱动组件（含字车同步带）了，试更换之，问题终于排除了。
维修总结：该故障是由于字车同步带的松紧度不佳造成的，使得打印头左右移动时的定位不准，引起打印错位了。
二、打印错位，但 WIN98 / DOS 状态下屏幕打印正常。
故障分析：⑴ 首先更换主板，故障依旧；⑵ 更换打印机端口，但使用 SPP、EPP 端口，不能联机打印，只有 ECP 可以打印；⑶ 把打印机换到另一电脑打印正常，看来是软件故障；首先杀毒，无病毒，再重装 WIN98，联机打印正常。
EPSON彩色激光打印机的工作原理与故障维修讲解
点滴式显影碳粉分配一、点滴式显影方法点滴式显影方法是利用显影旋转组件的旋转来完成显影工作的。
双组分磁性显影彩色激光打印机的结构如图6-1所示。
此主题相关图片如下：结构图.jpg点滴式显影方法是双组分磁性显影，如图6-2所示。
显影器中的显影剂被一个叫做螺旋推进器的螺旋搅拌器搅拌，然后提供给一个靠近感光鼓表面的磁性辊。
构成显影剂的碳粉和载体通过搅拌来摩擦生电，碳粉带负电，载体带正电，它们的极性不同，所以相互吸引。
此主题相关图片如下：双组分旋转式显影方法.jpg显影旋转组件和碳粉仓的结构如图6-3所示。
此主题相关图片如下：snap3 拷贝.jpg图6-3 显影旋转组件和碳粉仓的结构由于载体是一个磁性物质，它将吸附于具有磁力的磁性辊，并且通过调整器叶片形成均匀的一层。
磁性辊表面涂有一层半导体套层，半导体套层从高压电源板提供显影偏压。
显影偏压是一个反向直流电压叠加上一个交流电压。
直流偏压使磁性辊保持与感光鼓层的反向恒定电压，因此感光鼓表面负电荷不减少的地方（未曝光的地方），其电势变得比磁性辊上低；而在感光鼓表面负电荷减弱的地方（已曝光的地方），其电势变得比磁性辊上高。
交流电压使显影剂贴在磁性辊的表面旋转，使碳粉喷到感光鼓上，将感光鼓上的静电潜像变成可见的碳粉图像，完成显影工作。
在使用中由于碳粉的污垢等弄到载体的表面上，或者由于搅拌等原因使载体性能下降，显影剂的静电特性将会逐渐减弱。
为了保持它的静电特性，原装粉盒中是将少量的载体混入碳粉盒中，然后，当分配碳粉时，同时提供载体和碳粉。
另一方面，将显影器中的载体重新提取放到碳粉盒中一个特定的腔中，一次只能放一点。
用这种方法，显影剂（大多成分是载体）的成分每次改变很少，因此能够保持静电特性，这叫做点滴式显影方法。
其工作示意图如图6-4所示。
此主题相关图片如下：snap5 拷贝.jpg图6-4 点滴式显影示意图点滴式显影系统工作流程如下（如图6-5所示）。
1. 一个L形导管插进显影剂。
32-爱普生打印机维修资料大全
爱普生打印机维修资料大全墨机三灯闪烁处理方法在控制面板上一起按住墨水键和进纸键然后开机，开机后3秒钟时，就立刻把进纸键的手松开，这时墨水键的手还按着大约10秒后就出现三灯再闪，这时可以把手放开，这样就能把ROM清好，主板就OK了。
这一操作的作用是将废墨计数器清零。
此外，还可以通过调整程序达到这一目的。
如果两年前遇到这种三灯闪故障全部都换主板，到了后来就进一步修主板，现在只是在控制面板按几下就OK，这说明修打印机要有经验，耐心才能把故障排除。
打印头电缆断线故障分析打印头电缆一般都采用塑料柔性带状电缆。
这种电缆在使用过程中容易产生折痕，一种是插在打印头插座一端的电缆，随着打印头的插拔次数增多，在折痕处就会发生断裂(修理时需将打印头拆下)；另一种是随着打印时间的增加，打印电缆的中间部分很容易在字车移动过程中被磨损或产生折痕。
若将电缆上的绝缘层磨掉，会使打印针驱动信号与打印机机架短路，导致打印机主控电路故障；若打印电缆折痕处断裂则会使打印针驱动信号开路，引起对应的打印针不出针打印，致使打印字符／汉字缺点少划。
电缆的这两种故障可以用万用表检查。
方法是将万用表的两根表笔分别搭在电缆两端的对应线上，量其电阻是否为零，必要时还要在折痕处作弯曲试验，观察万用表上的阻值有无变化。
在确诊有断线后，用相同机型的打印头电缆更换即可。
切记电缆的断裂处不能用焊接的方法处理，因为这样会在使用过程中出现信号短路法处理，严重时将导致信号对地短路，引起打印机的主控电路产生故障。
在打印头电缆出现折痕，但末折断时，可采取预防措施，避免信号线折断。
其方法是：先截一段长约1．5cm的粘胶带，随后将一条长约o，5cm、宽度与粘胶带宽度相同的薄纸片贴到胶带的中部，以避免胶带中部与电缆粘在一起。
然后使电缆在折痕处微微向外弯曲，让纸片对正折痕，将胶带贴到电缆上。
这样，胶带片产生的拉力就会始终迫使电缆在折痕处微微向外弯曲，从而使电缆在折痕处产生一个向外的合适张力，这样可以可靠地避免打印头在打印过程中向右运动致使电缆在折痕处产生折卷，防止打印头电缆中信号线的折断。
爱普生打印机结构剖析（电路部分）
爱普生打印机结构剖析（电路部分）爱普生打印机结构剖析（电路部分）EPSON打印机电路部分结构划分在这里我们以EPSON STYLUS 800为典型例子介绍EPSON打印机电路部分。
EPSON STYLUS 800电路部分分为：主控板（C106主板）部分及电源（C106PSB/PCE板）部分。
一、主控板C106主控板是STYLUS 800喷墨打印机的主要控制及驱动电路，C106主控板由以下电路组成。
1）CPU（ICI）：采用8位TMP96C141F--20；2）门阵列电路（IC3）：采用E05A85EB芯片。
该电路包括：MMU（储存管理单元）、IFU （接口控制单元）、PCU（I/O端口控制单元）和打印头控制单元（2个通道：HCU1，HCU2）；3）可编程ROM（IC4）：IM EPROM，用于监控程序；4）CGROM（IC7/IC8）：用作字库，IC7：8M主ROM，用于欧洲版本；IC*：4M主ROM，用于美国太平洋版本；5）ROM（IC5）：1M PSRAM；6）EEPROM （IC10）：1K（64*16位）EEPROM，3条串行总线；7）字车电机驱动器（IC13）：采用混合集成电路SMA7024MEL，恒流单极驱动。
8）输纸器电机驱动器（QM1）：采用混合集成电路SMA6501，恒流单极驱动。
9）存储器EEPROM（IC10）：用于存储打印机特定参数，如打印机械系统控制参数、错误设置参数和用于保护喷头的特殊计数器值。
主板常出现问题有现象有：A、不着灯G、开机后所有的灯不亮并且嗡嗡响B、不运行程序三灯闪亮H、黑灯常亮C、开机后运行所有的程序之后三灯闪亮I、开机后左边电机运作，墨头匣不动D、自检打不齐J、墨盒匣运行而左下角的电机不能运转E、不能自检F、自检打不出K、不连机L、开机后“哒哒哒”响（这只是目前所出现的问题）如果测试其它部件没有问题, 还出现上述问题, 则是主板的问题二、电源电源有两种：一种是C106PCB板用于120V AC输入；另一种是C106PSE板用于220V--24输入。
爱普生的微电喷头结构
爱普生的微压电喷头结构
对于爱普生的微压电喷头技术和佳能的FINE打印头技术可谓无人不知无人不晓吧？一般维修的人都可能很少会去拆解打印头，更何况咱们普通用户更是对此一知半解了。
这次给大家带来的就是一位超强网友对打印头的深度拆解，绝对鲜活！
下面我们就跟随这位网友，以EPSON R290为例，带大家一起去看看打印头内部到底是什么样的内容！
首先要先把图中这3颗螺丝去掉
拿下后的样子
把保护电路板的胶垫去掉
圆圈表面处为墨水管通道
上面还残留有墨水的颜色
精密的导电陶瓷电压片
来个全景
喷头特写密密麻麻
看到一排排的小针了吗？
正面照
喷头电路板上还有小的控制IC
怎么样？很过瘾吧。
不知道大家了解了没，这就是著名的爱普生微压电喷头内部图，其实爱普生看似密密麻麻的喷嘴还不算多，佳能和惠普的产品要比爱普生的喷嘴还要多，只不过工作结构不一样，实际效果来说都是很出色的。
爱普生通过独有的微压电打印技术控制压电晶体形变，精确控制墨滴的大小，
确
保极出色的打印精度，最小墨滴可达
3.5
微微升
；在喷墨过程中，打印头不需
加热过程，
所以墨水的化学成分不会发生变化，
使得单个喷嘴在工作能保持高频
率的稳定性，
微压电喷头的喷射频率比热发泡喷头的喷射频率高，从而直接提升
整体打印速度。
浅说爱普生打印机工作原理
浅说爱普生打印机工作原理爱普生打印机是一种常见的电脑外设设备，用于将电子文档转化为实体纸质输出。
而要理解爱普生打印机的工作原理，我们首先需要了解其内部的构成和关键部件。
爱普生打印机通常由打印头、墨盒、传动系统、控制电路等部分组成。
其中，打印头是最关键的部件之一。
它由许多微小的喷头组成，每个喷头上都有许多微小的喷孔。
墨盒中储存着墨水，墨水通过喷孔喷射到纸张上，形成图案和文字。
爱普生打印机的打印过程可以分为几个关键步骤。
首先，电脑发送打印指令给打印机，控制电路开始工作。
然后，控制电路将指令传达给其他部件，准备开始打印。
当打印开始时，墨水从墨盒中被打印头吸入，并被输送到打印头的喷孔中。
同时，打印头的喷孔可以抬升或降低，以控制喷墨的位置。
此外，打印头也可以在水平方向移动，从而实现整页的打印。
这些运动是由传动系统实现的，传动系统由电机、皮带和传动装置组成。
当墨水进入喷孔后，通过微小的振动，墨水会从喷孔中喷射出来，并形成一行文字或图案。
打印头的喷孔非常微小，可以精确控制墨水的喷射位置和强度，从而实现高精度的打印效果。
同时，高速的喷墨技术也确保了打印速度的快捷性。
在墨水喷射完成后，纸张会通过传送带等装置持续向前移动。
当打印头完成一行的喷墨后，纸张会向下移动一行，打印头继续喷墨。
如此循环，直到图案或文字打印完成。
与普通喷墨打印机不同的是，爱普生打印机采用了专利的微浮雕（MicroPiezo）技术。
这项技术利用压电效应，当施加电压时，墨水会被挤出喷孔。
相比于热敏打印技术，微浮雕技术具有更高的精度和稳定性，同时墨水的使用效率也更高。
另外，爱普生打印机采用的是彩色打印技术，即在墨盒中设置了多种颜色的墨水，通过混合不同颜色的墨水，可以打印出更加细腻和丰富的图案。
总的来说，爱普生打印机的工作原理基于喷墨技术，通过控制打印头中喷孔的喷墨位置和强度，实现了将电子文档转化为纸质输出的功能。
在打印的过程中，控制电路、传动系统和打印头等关键部件相互配合，完成打印工作。
打印机内部构造
打印机内部构造
1．进/ 出纸系统
（1）打印机的自动进纸系统，主要由送纸器、送纸步进电机、拾纸棍等部件组成（在图上看不见）。
送纸器与送纸步进电机相配合，就可以转动供纸棍使打印机在垂直方向送纸。
喷墨打印
机经过长时间使用大多会因进纸系统累积过多纸屑、灰尘影响打印进纸的顺畅，甚至会造成卡纸，所
以要定期清理送纸系统。
打印机内部结构1
（２）在打印机的送纸器左上方，还有一个可调节纸张宽度的纸张导片。
纸张导片是确保装入的打印纸正直，通过调整导轨使其适合打印纸的宽度。
（３）接下来就看到这台打印机的压纸滚轮。
如果你是使用纸粉较多的纸张进行打印，时间一长在这个部位可能附着不少的纸屑或纸粉，也较容易造成卡纸。
纸张是通过进纸步进电机带动前进，再通过出纸系统的排纸棍和输送齿轮带动纸张顺利通过。
（４）最后纸张就从出纸器出来。
2．驱动马达系统
打印机内部结构２
（1）打印机后面的左侧位置是小车步进电机，它通过扁平馈线与电路系统相连接，再通过电路系统的小车步进电机芯片控制小车步进电机进行移动。
（２）紧靠着小车步进电机的是打印头支架（有些打印机被称为“行走小车”）。
它是通过小车步进电机带动皮带驱动打印头支架在一根圆钢轴滑动，进而带动墨盒实现打印的。
这条皮带不宜过松或过紧，过松可能无法使墨盒准确定位，过紧可能会无法驱动墨盒进行打印。
（３）在打印头支架的上方是一个纸张厚度调节杆（不同的打印机，设计的部位可能不同），当你使用较厚的打印纸时，就可以将它进行调节。
EPSONR290喷墨打印机拆机评测
瞧瞧R290喷墨打印机2006年11月24日，当大家都以为年度即将结束桌面喷墨打印机难再起喧哗的时候，爱普生(Epson)在北京举行了隆重的新品发布会，之后R270打印机就以迅雷掩耳的速度登上了中国大陆的舞台，宣称是对R230打印机的升级。
2007年9月，时隔大半年，爱普生先后在韩国、中国台湾、中国香港地区推出了R290打印机，当猜测应是对R270打印机升级的时候（好象升级的速度也太快了点），让人纳闷的是R290也宣称是对R230打印机的升级。
到底谁才是正宗的升级机，还是R270与R290本就是一个机的两种名称？按照爱普生以往的惯例，一个机的两种名称应该是R270与R260、R290与R280，R270与R290中间跳了一格，莫非是对R270的升级？在等待了近一年时间后至今R290都没有在中国大陆地区发布。
爱普生“R290未有中国的3C认证或3C认证标识，不是在中国大陆地区合法销售的产品” 一纸公告估计将使R290不会再在中国大陆销售了。
也许有炒作与自我炒作的因素吧，公告后满世界都知道有个R290，还知道其价格甚至比R230要便宜，如果中国大陆的R270销售价格低于一千元人民币，鬼才相信R290会泛滥。
R270与R290有什么不同，R270好还是R290好？带着这些疑问，让我们一起瞧瞧R290喷墨打印机.图片附件: (2008-8-7 13:51, 45.43 K)第一部分：R290喷墨打印机的基本情况一、从资料上看R270与R290区别1、R270长、宽、高，都要比R290庞大一点2、R290的打印速度远超R230也超过了R2703、R270与R290相同点更多二、R290与R230的主要区别1、外观2、打印速度提高3、增加的功能4、墨盒的变化三、从实物上看R290与R270的主要区别1、从外观上看变化在托纸板点评：2、上盖传感器有点多此一举点评：3、废墨仓的变迁A、R290的废墨仓并没有在墨车旁B、R290的废墨仓与R270大致一样但位置有变4、取消了前置数码相机直接打印插口点评：四、从外观上看更象C110第二部分：R290好还是R270好一、R290主要变化是在打印速度二、打印速度的提升感觉比较勉强反而带来一些副作用1、在R270上没有问题的墨水在R290上黑色断线2、打印速度的提高更考验内墨盒3、墨水的针对性不足三、墨尽后非得取出墨盒是最损的一招点评：四、沿袭了R270的“墨尽”退纸坏毛病五、性价比才是硬道理第三部分：R290的实际使用一、R290不适合使用填充墨盒二、联体永久芯片+开关的连供解决拔除出墨盒问题三、解决打印“墨尽“后退纸的芯片不久就会出现四、废墨问题的处理1、更换废墨垫A、与R270废墨仓位置不一样B、R290取下外壳很简单C、废墨垫可以用旧棉粘代替或者D、废墨垫更换的周期2、接出废墨管A、固定废墨瓶B、废墨瓶不要放太低C、废墨延长管中间不要隆太高3、废墨抽墨法五、连续供墨的安装1、取下打印机墨车盖子2、装入连供内墨盒3、确定固定管线位置4、推动墨车左右运动调整管线长度5、固定管线并推动墨车左右运动做最后检查6、打开外墨盒通气孔、打开打印机电源7、清洗打印头并打印喷嘴检查图，如果线条全通就OK了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
爱普生打印机结构剖析（电路部分）EPSON打印机电路部分结构划分在这里我们以EPSON STYLUS 800为典型例子介绍EPSON打印机电路部分。
EPSON STYLUS 800电路部分分为：主控板（C106主板）部分及电源（C106PSB/PCE板）部分。
一、主控板C106主控板是STYLUS 800喷墨打印机的主要控制及驱动电路，C106主控板由以下电路组成。
1）CPU（ICI）：采用8位TMP96C141F--20；2）门阵列电路（IC3）：采用E05A85EB芯片。
该电路包括：MMU（储存管理单元）、IFU （接口控制单元）、PCU（I/O端口控制单元）和打印头控制单元（2个通道：HCU1，HCU2）；3）可编程ROM（IC4）：IM EPROM，用于监控程序；4）CGROM（IC7/IC8）：用作字库，IC7：8M主ROM，用于欧洲版本；IC*：4M主ROM，用于美国太平洋版本；5）ROM（IC5）：1M PSRAM；6）EEPROM （IC10）：1K（64*16位）EEPROM，3条串行总线；7）字车电机驱动器（IC13）：采用混合集成电路SMA7024MEL，恒流单极驱动。
8）输纸器电机驱动器（QM1）：采用混合集成电路SMA6501，恒流单极驱动。
9）存储器EEPROM（IC10）：用于存储打印机特定参数，如打印机械系统控制参数、错误设置参数和用于保护喷头的特殊计数器值。
主板常出现问题有现象有：A、不着灯G、开机后所有的灯不亮并且嗡嗡响B、不运行程序三灯闪亮H、黑灯常亮C、开机后运行所有的程序之后三灯闪亮I、开机后左边电机运作，墨头匣不动D、自检打不齐J、墨盒匣运行而左下角的电机不能运转E、不能自检F、自检打不出K、不连机L、开机后“哒哒哒”响（这只是目前所出现的问题）如果测试其它部件没有问题, 还出现上述问题, 则是主板的问题二、电源电源有两种：一种是C106PCB板用于120V AC输入；另一种是C106PSE板用于220V--24输入。
它们都是把交流电输入电压转换为+5V和+35V两组直流稳定电压。
+5V供给C106V 主控板逻辑电路、检测传感器（如原位传感器和纸尽传感器）、输纸电机的锁定电压。
+35V 用于供给字车电机、输纸电机和喷头的驱动。
三、控制电路STYLUS 800 打印机控制与驱动电路方框图除电源外，整体控制与驱动电路方框图如上图所示。
它的主控电路是以8位CPU TMP96C141为核心的一个完整的计算机。
执行频率19.6608MHZ。
CPU能够以8位或16位的数据总线处理数据。
门阵列电路用于控制喷头和作为和计算机联机的CENTRONICS并行接口。
由CPU分别通过IC13（CLA7024）和QM1（SMA6501）控制字车和输纸电机。
复位电路1、+5V监视复位电路复位电路由PS1592（IC12）组成该电路用以监视+5V电源，当+5V电压下降到+4.2V 时，输出复位信号RESET给CPU（IC1，TMP96C141）和门阵列电路E05A85EB（IC3）。
2、+35V监视复位电路该复位电路由M51955BFP（IC11）组成，该电路用于监视+35V电源，当+35V电压下降到+28V时，输出复位信号给CPU，将引起CPU非屏蔽中断（NMI）。
功能：字车电机用于驱动字车按规定微步量做向左或向右移动。
1）、打印机加电后，在初始化阶段，无论字车原来在什么位置，必须驱动字车返回到左端初始位置（HOME）2）、单行打印时，驱动字车自左向右，在导柜上沿横向做直线间歇运动，即字车移动一微步或几微步，打印头打印4列点，然后字车再移动一微步或几微步，如此重复进行直至一行字符打印完毕。
此后，字车迅速回到左端初始位置，即回车后再开始打印下一行。
3）、双向打印时，字车自左至右打印完一行后，驱动字车从下一行（换行）右端开始从右向左打印。
4）、控制字车进行匀速、减速运动。
电路：字车电机驱动电路采用恒流斩波型驱动系统。
它采用混合集成电路SLA7024MEL （IC13）组成。
由门阵列电路E05A85EB（IC3）的CR0，CR1，CR2，CR3端（78，77，76，75脚）输出的信号，通过电阻R59和R33，R34，R35，R36的串/并联组合，再分别通过电阻RM26和RM25供给IC13的RFA（3脚）和RFB（14脚），以选择字车电机的相驱电流值。
CPU（IC1）的P600--P603端（1--4脚）分别供出四相控制信号，通过接插件CN6直接控制电机相开关工作。
2、输纸电机与驱动电路功能：输纸电机转动某一角度时，能够驱动输纸机构带动打印机移动相应距离。
具体如下：1）、在脱机状态下，对应操作面板上“进纸”键，做正向或反向输纸。
与电源键配合进行自检。
2）、打印完一行后，在换行命令的控制下，将打印纸移动一行的距离。
除完成上述功能外，还用于驱动抽墨机构。
电路：该电路用混合集成电路SMA6501（QM1）组成，采用“高压驱动、低压锁定”驱动系统。
由CPU（IC1）的P610，P611，P612，P613端（5--8脚）供给电机四个相应控制信号，并通过SMA6501的C1，C2，C3，C4端（2，4，7，9脚）输出相位驱动信号，经过接插件CN5施加到电机的PFA，PF--A，PFB，PF--B四相绕组上。
当+35V电压由SMA6501的CP端（11脚）施加到电机的绕组公共端PFCOM上时电机运转；当+5V电压通过电阻R4和二极管D1施加到PFCOM上时，电机锁定。
电机的高低压切换由CPU的T03端（12脚）发出控制信号，控制晶体管Q1（2SC3915），再控制SMA6501的CP端（11脚）。
当CP端输出+35V时，D1反向截止；+35V中到电机上；当CP端无+35V输出时，+5V就加到电机上。
检测电路1、HP（字车初始位置）检测电路打印机在加电初始化过程中，不管字车位于哪个位置，都将字车向左移动的初始位置，或打印过程中遇到回车控制码，也返回到初始位置。
为了使字车都能回到初始位置，在字车的背面安装了一个由光敏遮断器组成的HP传感器。
它由发光二极管和光敏三极管组成。
当字车不在初始位置时，光敏三极管因可接收发光二极管和光敏三极管的光而导通，这时送入低电平信号给门阵列电路E05A85EB的SW7端（80脚）。
当字车回到初始位置时，导轨后右端的小片恰好伸入发光二极管和光敏三极管之间，遮蔽光源，这时光敏三极管截止，送入一个高电平信号给门阵列电路E05A85EB的SW8端（79脚）。
输入高电平信号被程序检测到后，控制字车停止向左移动，停在初始位置（HOME POSITION）上作为打印机开始打印位置。
2、（纸尽）检测电PE检测电路是用来检查打印机中是否装有打印纸。
若打印机没有装上打印纸或打印过程中纸已用完，都将控制打印机停止。
采用弹簧片开关作为PE传感器，当打印机有纸时，弹簧片开关依*纸的压力而接触，向门阵列电路E05A85EB的SW8端（79脚）输入一个低电平信号，无纸时弹簧片开关弹开，一个高电平信号输入给SW8，表示纸尽。
当程序检测到PE 信号以后，自动停止打印且报警提示。
3、IE（墨尽）检测电路在字车的墨盒支架上装有两电子触点，当装上墨盒时，墨盒内的金属弹片就接触到这两个触点。
当执行墨尽状态检测的操作时，由CPU的模拟信号输入端AN0（73脚）测试所输入的信号大小，以判别墨水是否已用完或墨水量的多少。
4、检测电路在喷墨打印头上装有热敏电阻，由CPU的模拟信号输入端AN1（74脚）检测打印头的温度。
打印头驱动信号的脉宽就取决于这个温度值。
接口电路采用CENTRONICS并行接口。
采用门阵列电路E05A85EB的IFU9（接口控制单元）作为并行接口，电路中除去ACK，BUSY，PE，ERR，SLCT信号通过74LS07门电路接到插件CN1上外，其他信号均通过电阻连接到CN1上。
第五节电源电路一、电源基本工作原理该机电源采用RCC开关电源、电网的交流电先加到滤波网络上以防止外界交流电源的噪声进入该打印机,同时抑制打印机本身产生的噪声馈入交流电源线，然后输入到桥式全波整流及滤波电路以转换成平滑的直流电，直流电压送入由晶体管Q1，Q2，Q3等组成的主开关电路，启动开关电路工作，在变压器的副边经整流滤波后得到+35V电压，+35V电压通过恒压控制电路反馈到主开关电路，使+35V电压能够稳定地输出，+35V电压还输入到+5V 产生电路，以待稳定的+5V输出。
电路中还设计有+35V过压保护和+5V过压、过流保护电路。
源一般将交流电输出为三种直流电压，+5V用于逻辑电路，另外两种分别用于喷头加热和驱动电动机。
电源上常出现的问题有三种：A、保险丝烧断B、电容烧裂C、电源电路故障二、电源电路图一、技术要求（1）墨盒的外形尺寸和误差，墨盒所含墨水颜色种类应符合下表（见图）（2）墨盒的外表应光洁平滑，无崩缺、划伤、气泡，杂质等缺陷，无非功能性的尖锐结构和孔洞。
（3）墨盒应真空严密封装、无漏气、漏墨现象；外表洁净无污迹。
（4）同一型号的墨盒应结构一致、性能好；同一批同一型号的墨盒颜色应基本一致。
（5）墨水的PH值应为6-8，且无臭味及其他难闻的气味，对人体无毒害和刺激。
（6）墨盒和EPSON喷墨打印机兼容，打印流畅、色彩鲜艳、效果逼真。
