Solidworks画实体内螺纹(螺帽)
solidworks螺纹的几种绘制方法总结
solidworks 螺纹的几种绘制方法在solidworks中有三种螺纹的画法，分别是（1）装饰螺纹画法，无论是外螺纹，还是内螺纹都可以用“装饰螺纹线“这个命令来完成。
（2）扫描切除画法。
（3）插入特征-异形孔画内螺纹。
这三种方法的优缺点如下：装饰螺纹画法的优点是它省时省力，显示速度快占用内存小，该螺纹的工程图符合国标的螺纹画法；它的缺点是螺纹只显示外观，没有详细的螺纹特征。
扫描切除螺纹画法的优点是其螺纹特征真实具体，可以用于CAE分析计算螺纹的强度等；其缺点是过程比较复杂，显示时比较占用内存，并且该画法螺纹的工程图不符合国标螺纹画法。
因此为了出工程图方便，一般推荐装饰螺纹画法。
一.装饰螺纹线的画法：1.比如要M10的螺纹，那先做一个直径为10的圆柱，然后“插入--注释--装饰螺纹线”然后把参数填上就可以了。
2.比如你要做M10*1.25的外螺纹，长度为15个毫米。
先做一个直径为10的轴，然后点击“装饰螺纹线”这个命令就会让你输入螺纹长度及螺纹底径，这时你输入长度为15，次要直径（10-1.25）＝8.75就可以了啊。
这样外螺纹就做好了。
内螺纹也可以如此做，只不过底孔应该是8.75，次要直径是10罢了。
二.扫描切除画法扫描切除的方法，其原理类似于螺纹的加工，其具体步骤是：1.首先按照插入－曲线－螺旋线画一个螺旋线；2.其次按照插入－参考体－参考面建立一个参考面，要求其按照垂直于螺纹线起点的方式建立；3.再次，在参考面上画出螺纹的牙形；4.最后，进行切除－扫描特征，切除曲线选择参考面上的牙型；切除线选择螺旋线。
注意不要将牙型图的尺寸画的比螺距还大！！！！例如：如何在solidworks2010中画螺纹（1）.文件→新建→零件，如下图所示：（2）.拉伸凸台→Φ30*80的零件，如下图所示：（3）.对零件进行倒角1*45°，如下图所示：（4）.在草图里绘制一个Φ30的圆，如下图所示：（5）.插入→曲线→螺旋线/涡状线，如下图所示：（6）.螺距3.0→反向→圈数15，如下图所示：（7）.选择确定，如下图所示：（8）.选择上视基准面→正视于，如下图所示：（9）.绘制一个正三角形→边长为4，如下图所示：（10）.选择确认，如下图所示：（11）.特征→扫描切除，如下图所示：（12）.选择正三角形，然后选择螺旋线，如下图所示：（13）.选择确定→螺纹完成，如下图所示：三.可以用插入－特征－异形孔。
solidworks怎么画螺纹
solidworks怎么画螺纹SolidWorks是一款功能强大的三维建模软件，广泛应用于机械设计和制造领域。
螺纹是机械零件常见的连接方式之一，使用SolidWorks可以方便地绘制各种类型的螺纹。
本文将介绍几种常用的方法，来详细讲解在SolidWorks中如何绘制螺纹。
方法一：使用“切削螺纹”功能1. 首先，在SolidWorks中打开你想要绘制螺纹的零件。
2. 选择“特征”菜单，打开“切削螺纹”功能。
3. 在“切削螺纹”对话框中，选择是否要绘制外螺纹或内螺纹。
然后选择螺纹类型，如标准螺纹、自定义螺纹或螺纹表。
4. 输入螺纹参数，如直径、螺距和起始位置。
5. 根据需要选择其他选项，如螺纹方向、螺纹刀具和螺纹特征的深度。
6. 点击“确定”按钮，SolidWorks将在选定的位置绘制螺纹。
方法二：使用“插入几何”功能1. 打开SolidWorks并在绘图区域选择零件。
2. 选择“草图”菜单，然后选择“插入几何”功能。
3. 在“插入几何”对话框中，选择螺纹类型，如标准螺纹、自定义螺纹或螺纹表。
4. 输入螺纹参数，如直径、螺距和起始位置。
5. 根据需要选择其他选项，如螺纹方向和螺纹特征的深度。
6. 点击“确定”按钮，SolidWorks将在选定的位置绘制螺纹。
方法三：使用“螺旋”功能1. 打开SolidWorks并在绘图区域选择零件。
2. 选择“草图”菜单，然后选择“螺旋”功能。
3. 在“螺旋”对话框中，输入螺旋参数，如起始半径、高度和角度。
4. 根据需要选择其他选项，如螺旋方向和旋转方向。
5. 点击“确定”按钮，SolidWorks将在选定的位置绘制螺旋。
通过上述几种方法，你可以在SolidWorks中轻松地绘制各种类型的螺纹。
无论是外螺纹还是内螺纹，不同类型的螺纹都可以通过调整参数来实现。
此外，SolidWorks还提供了灵活的工具来修改和编辑绘制的螺纹。
在绘制螺纹时，有几点需要注意：1. 确保选择合适的螺纹参数，例如直径、螺距和起始位置。

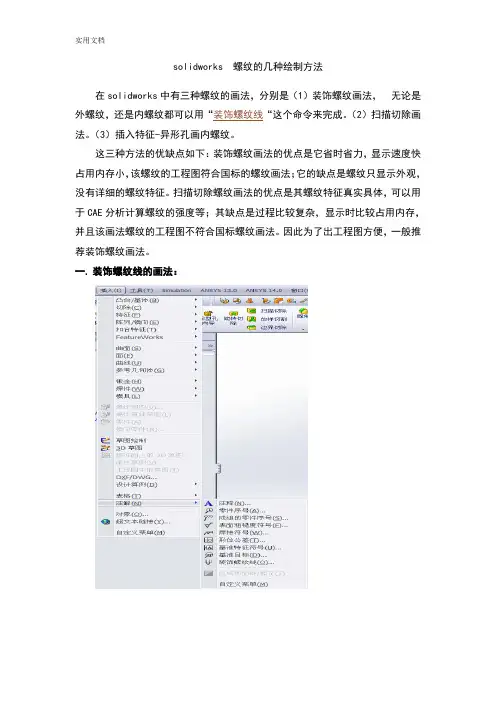

solidworks螺纹地几种绘制方法总结材料
solidworks 螺纹的几种绘制方法在solidworks中有三种螺纹的画法，分别是（1）装饰螺纹画法，无论是外螺纹，还是内螺纹都可以用“装饰螺纹线“这个命令来完成。
（2）扫描切除画法。
（3）插入特征-异形孔画内螺纹。
这三种方法的优缺点如下：装饰螺纹画法的优点是它省时省力，显示速度快占用内存小，该螺纹的工程图符合国标的螺纹画法；它的缺点是螺纹只显示外观，没有详细的螺纹特征。
扫描切除螺纹画法的优点是其螺纹特征真实具体，可以用于CAE分析计算螺纹的强度等；其缺点是过程比较复杂，显示时比较占用内存，并且该画法螺纹的工程图不符合国标螺纹画法。
因此为了出工程图方便，一般推荐装饰螺纹画法。
一.装饰螺纹线的画法：1.比如要M10的螺纹，那先做一个直径为10的圆柱，然后“插入--注释--装饰螺纹线”然后把参数填上就可以了。
2.比如你要做M10*1.25的外螺纹，长度为15个毫米。
先做一个直径为10的轴，然后点击“装饰螺纹线”这个命令就会让你输入螺纹长度及螺纹底径，这时你输入长度为15，次要直径（10-1.25）＝8.75就可以了啊。
这样外螺纹就做好了。
内螺纹也可以如此做，只不过底孔应该是8.75，次要直径是10罢了。
二.扫描切除画法扫描切除的方法，其原理类似于螺纹的加工，其具体步骤是：1.首先按照插入－曲线－螺旋线画一个螺旋线；2.其次按照插入－参考体－参考面建立一个参考面，要求其按照垂直于螺纹线起点的方式建立；3.再次，在参考面上画出螺纹的牙形；4.最后，进行切除－扫描特征，切除曲线选择参考面上的牙型；切除线选择螺旋线。
注意不要将牙型图的尺寸画的比螺距还大！！！！例如：如何在solidworks2010中画螺纹（1）.文件→新建→零件，如下图所示：（2）.拉伸凸台→Φ30*80的零件，如下图所示：（3）.对零件进行倒角1*45°，如下图所示：（4）.在草图里绘制一个Φ30的圆，如下图所示：（5）.插入→曲线→螺旋线/涡状线，如下图所示：（6）.螺距3.0→反向→圈数15，如下图所示：（7）.选择确定，如下图所示：（8）.选择上视基准面→正视于，如下图所示：（9）.绘制一个正三角形→边长为4，如下图所示：（10）.选择确认，如下图所示：（11）.特征→扫描切除，如下图所示：（12）.选择正三角形，然后选择螺旋线，如下图所示：（13）.选择确定→螺纹完成，如下图所示：三.可以用插入－特征－异形孔。

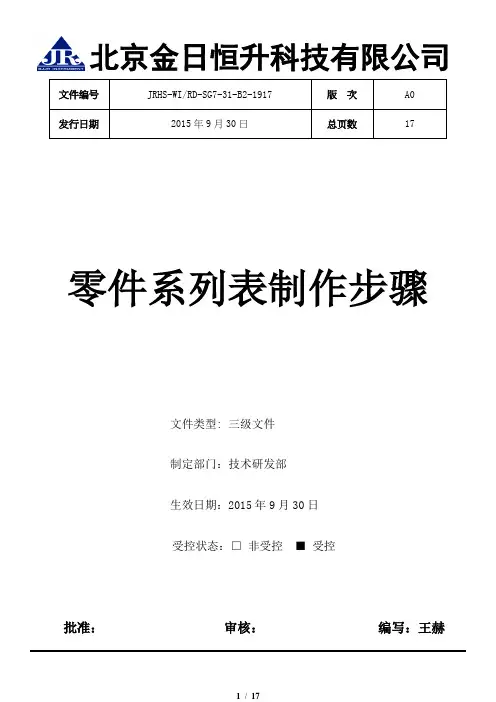

solidworks螺母和螺栓的系列画法
北京金日恒升科技有限公司文件编号JRHS-WI/RD-SG7-31-B2-1917版次A0发行日期2015年9月30日总页数17 零件系列表制作步骤文件类型: 三级文件制定部门：技术研发部生效日期：2015年9月30日受控状态：□非受控■受控批准：审核：编写：王赫北京金日恒升科技有限公司A0《零件系列表制作步骤》版本修订内容修订日期修订者A0 零件系列表制作步骤2015.9.30 王赫零件系列表制作步骤：每个系列的零件都会有不同的规格，一个一个下载的话太过繁琐，本文以GB6170-85螺母和GB5783-86螺栓为例，教大家制作一个零件系列表，这样你可以任意选择同一序列不同规格的零件，只需要点右键切换就可以，十分方便一、制作GB6170-86螺母零件系列表：GB6170-85螺母规格表：以及螺纹底孔尺寸表：我们先画出来一个M10螺母，再以它为模板制作设计表1.选定前视基准面绘制正六边形，将六边形内接圆直径s设定为16，注意尺寸名称为D1@草图1，螺纹内径r设定为8.7，尺寸名称为D2@草图1，尺寸名称是可更改的，为了方便定义，我们将D1@草图1改为s@草图1，D2@草图1改为r@草图1。
（r=8.7类似，不做演示。
）2.拉伸凸台:m=8.4，注意:方向选择为两侧对称拉伸高度参数为D1@凸台-拉伸1有些特征尺寸我们无法直接修改名称，右键点击“凸台-拉伸1”，选择配置特性。
点勾，然后点击灰色空白处在此就能修改尺寸名称了，将其改为m，该特征尺寸的链接就是m@凸台拉伸1 3.车倒角，选择上视基准面，绘制草图，随后镜像实体其中rw=7.3，c=0.6，注意dw的尺寸名称为D1@草图2，c的尺寸名称为D2草图2，同理，将其改为rw@草图2和c@草图2。
4.镜像实体，旋转切除5.插入装饰螺纹线。
（插入→注解→装饰螺纹线）由于是M10的螺母，所以螺纹外径da是10同步骤2，右键点击“装饰螺纹线1”，修改尺寸名称da 该尺寸的链接为da@装饰螺纹线16.到此一个标准的M10螺母就生成了，下一步是生成零件表，点击插入→表格→设计表命令，默认自动生成，直接点确定7.这时候就出现了尺寸参数表，按住ctrl选择我们需要的其中5个，确定8.有些参数自动生成无法捕捉到，比如螺纹外径da，这时候需要我们手动添加（da@装饰螺纹线1）按照我们想要的规格，把该规格的参数输入进去即可，比如M12螺母s=18 r=10.5 m=10.8 c=0.6 rw=8.3 da=10点击空白处，显示已生成M10 M12 配置。

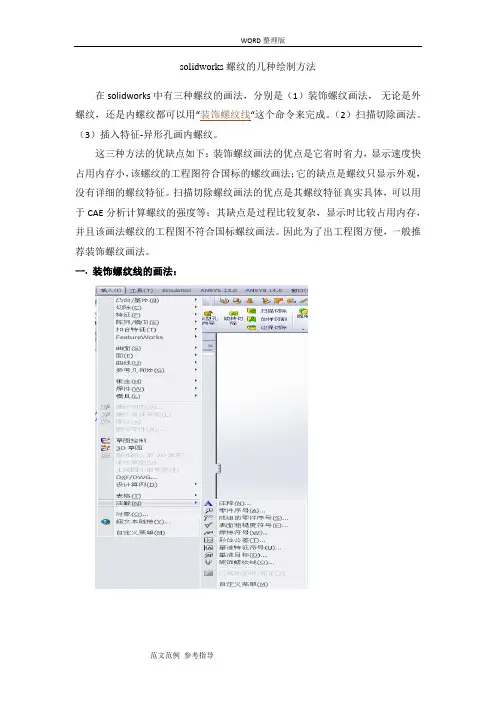

solidworks螺纹的几种绘制方法总结
solidworks 螺纹的几种绘制方法在solidworks中有三种螺纹的画法，分别是（1）装饰螺纹画法，无论是外螺纹，还是内螺纹都可以用“装饰螺纹线“这个命令来完成。
（2）扫描切除画法。
（3）插入特征-异形孔画内螺纹。
这三种方法的优缺点如下：装饰螺纹画法的优点是它省时省力，显示速度快占用内存小，该螺纹的工程图符合国标的螺纹画法；它的缺点是螺纹只显示外观，没有详细的螺纹特征。
扫描切除螺纹画法的优点是其螺纹特征真实具体，可以用于CAE分析计算螺纹的强度等；其缺点是过程比较复杂，显示时比较占用内存，并且该画法螺纹的工程图不符合国标螺纹画法。
因此为了出工程图方便，一般推荐装饰螺纹画法。
一.装饰螺纹线的画法：1.比如要M10的螺纹，那先做一个直径为10的圆柱，然后“插入--注释--装饰螺纹线”然后把参数填上就可以了。
2.比如你要做M10*1.25的外螺纹，长度为15个毫米。
先做一个直径为10的轴，然后点击“装饰螺纹线”这个命令就会让你输入螺纹长度及螺纹底径，这时你输入长度为15，次要直径（10-1.25）＝8.75就可以了啊。
这样外螺纹就做好了。
内螺纹也可以如此做，只不过底孔应该是8.75，次要直径是10罢了。
二.扫描切除画法扫描切除的方法，其原理类似于螺纹的加工，其具体步骤是：1.首先按照插入－曲线－螺旋线画一个螺旋线；2.其次按照插入－参考体－参考面建立一个参考面，要求其按照垂直于螺纹线起点的方式建立；3.再次，在参考面上画出螺纹的牙形；4.最后，进行切除－扫描特征，切除曲线选择参考面上的牙型；切除线选择螺旋线。
注意不要将牙型图的尺寸画的比螺距还大！！！！例如：如何在solidworks2010中画螺纹（1）.文件→新建→零件，如下图所示：（2）.拉伸凸台→Φ30*80的零件，如下图所示：（3）.对零件进行倒角1*45°，如下图所示：（4）.在草图里绘制一个Φ30的圆，如下图所示：（5）.插入→曲线→螺旋线/涡状线，如下图所示：（6）.螺距3.0→反向→圈数15，如下图所示：（7）.选择确定，如下图所示：（8）.选择上视基准面→正视于，如下图所示：（9）.绘制一个正三角形→边长为4，如下图所示：（10）.选择确认，如下图所示：（11）.特征→扫描切除，如下图所示：（12）.选择正三角形，然后选择螺旋线，如下图所示：（13）.选择确定→螺纹完成，如下图所示：三.可以用插入－特征－异形孔。
Solidworks如何绘制螺纹
Solidworks如何绘制螺纹1 随便画一个圆柱
2 在原来的地方画一个一摸一样的圆(草图2)
3 在特征选项卡中点击曲线-螺旋线/涡状线
4 设置螺距和圈数,画螺旋线
5 建立一个基准面,第一参考是点,第二参考是曲线
6 在刚才新建的基准面上画圆
7 如果你的某些按钮不可用,是因为你没有退出草图
8 然后点击扫描切除
9 轮廓就是这个元,路径就是这个螺旋线
10 画完了为什么有点像丝杠?参数设置的不对,螺距和这个圆的直径都是有参数的,自己查好了.
11 把这个圆的半径搞大一点就好看了.
12 这么麻烦,你也可以用装饰性螺纹,点击插入,注解,装饰螺纹线
13 选择边线是一个圆(任意圆都可以),然后下面的3mm随意，你改成10mm样子也不会变，因为只是装饰性螺纹。
14 如果你找不到装饰性螺纹的命令，右击注解，点击细节，然后勾选'装饰螺纹线'。
solidworks螺母和螺栓的系列画法
北京金日恒升科技有限公司零件系列表制作步骤文件类型: 三级文件制定部门：技术研发部生效日期：2015年9月30日受控状态：□非受控■受控批准：审核：编写：王赫零件系列表制作步骤：每个系列的零件都会有不同的规格，一个一个下载的话太过繁琐，本文以GB6170-85螺母和GB5783-86螺栓为例，教大家制作一个零件系列表，这样你可以任意选择同一序列不同规格的零件，只需要点右键切换就可以，十分方便一、制作GB6170-86螺母零件系列表：GB6170-85螺母规格表：以及螺纹底孔尺寸表：我们先画出来一个M10螺母，再以它为模板制作设计表1.选定前视基准面绘制正六边形，将六边形内接圆直径s设定为16，注意尺寸名称为D1@草图1，螺纹内径r设定为8.7，尺寸名称为D2@草图1，尺寸名称是可更改的，为了方便定义，我们将D1@草图1改为s@草图1，D2@草图1改为r@草图1。
（r=8.7类似，不做演示。
）2.拉伸凸台:m=8.4，注意:方向选择为两侧对称拉伸高度参数为D1@凸台-拉伸1有些特征尺寸我们无法直接修改名称，右键点击“凸台-拉伸1”，选择配置特性。
点勾，然后点击灰色空白处在此就能修改尺寸名称了，将其改为m，该特征尺寸的链接就是m@凸台拉伸1 3.车倒角，选择上视基准面，绘制草图，随后镜像实体其中rw=7.3，c=0.6，注意dw的尺寸名称为D1@草图2，c的尺寸名称为D2草图2，同理，将其改为rw@草图2和c@草图2。
4.镜像实体，旋转切除5.插入装饰螺纹线。
（插入→注解→装饰螺纹线）由于是M10的螺母，所以螺纹外径da是10同步骤2，右键点击“装饰螺纹线1”，修改尺寸名称da该尺寸的链接为da@装饰螺纹线16.到此一个标准的M10螺母就生成了，下一步是生成零件表，点击插入→表格→设计表命令，默认自动生成，直接点确定7.这时候就出现了尺寸参数表，按住ctrl选择我们需要的其中5个，确定8.有些参数自动生成无法捕捉到，比如螺纹外径da，这时候需要我们手动添加（da@装饰螺纹线1）按照我们想要的规格，把该规格的参数输入进去即可，比如M12螺母s=18 r=10.5 m=10.8 c=0.6 rw=8.3 da=10点击空白处，显示已生成M10 M12 配置。
【2019年整理】solidworks螺纹的几种绘制方法总结
solidworks 螺纹的几种绘制方法在solidworks中有三种螺纹的画法，分别是（1）装饰螺纹画法，无论是外螺纹，还是内螺纹都可以用“装饰螺纹线“这个命令来完成。
（2）扫描切除画法。
（3）插入特征-异形孔画内螺纹。
这三种方法的优缺点如下：装饰螺纹画法的优点是它省时省力，显示速度快占用内存小，该螺纹的工程图符合国标的螺纹画法；它的缺点是螺纹只显示外观，没有详细的螺纹特征。
扫描切除螺纹画法的优点是其螺纹特征真实具体，可以用于CAE分析计算螺纹的强度等；其缺点是过程比较复杂，显示时比较占用内存，并且该画法螺纹的工程图不符合国标螺纹画法。
因此为了出工程图方便，一般推荐装饰螺纹画法。
一.装饰螺纹线的画法：1.比如要M10的螺纹，那先做一个直径为10的圆柱，然后“插入--注释--装饰螺纹线”然后把参数填上就可以了。
2.比如你要做M10*1.25的外螺纹，长度为15个毫米。
先做一个直径为10的轴，然后点击“装饰螺纹线”这个命令就会让你输入螺纹长度及螺纹底径，这时你输入长度为15，次要直径（10-1.25）＝8.75就可以了啊。
这样外螺纹就做好了。
内螺纹也可以如此做，只不过底孔应该是8.75，次要直径是10罢了。
二.扫描切除画法扫描切除的方法，其原理类似于螺纹的加工，其具体步骤是：1.首先按照插入－曲线－螺旋线画一个螺旋线；2.其次按照插入－参考体－参考面建立一个参考面，要求其按照垂直于螺纹线起点的方式建立；3.再次，在参考面上画出螺纹的牙形；4.最后，进行切除－扫描特征，切除曲线选择参考面上的牙型；切除线选择螺旋线。
注意不要将牙型图的尺寸画的比螺距还大！！！！例如：如何在solidworks2010中画螺纹（1）.文件→新建→零件，如下图所示：（2）.拉伸凸台→Φ30*80的零件，如下图所示：（3）.对零件进行倒角1*45°，如下图所示：（4）.在草图里绘制一个Φ30的圆，如下图所示：（5）.插入→曲线→螺旋线/涡状线，如下图所示：（6）.螺距3.0→反向→圈数15，如下图所示：（7）.选择确定，如下图所示：（8）.选择上视基准面→正视于，如下图所示：（9）.绘制一个正三角形→边长为4，如下图所示：（10）.选择确认，如下图所示：（11）.特征→扫描切除，如下图所示：（12）.选择正三角形，然后选择螺旋线，如下图所示：（13）.选择确定→螺纹完成，如下图所示：三.可以用插入－特征－异形孔。
SOLIDWORKS中螺纹线如何建立与显示呢？
SOLIDWORKS中螺纹线如何建立与显示呢？
使用三维软件制作工程图的工程师们，
在绘制螺纹线时都会有困惑：
为什么我的螺纹线在出工程图时和国标的画法不一样？
为什么零件图显示螺纹线但是工程图找不到了？
为什么我的螺纹线看起来很奇怪？
到底我们选用哪种最适合我们的呢？
今天我们就来分析一下SOLIDWORKS中螺纹的画法和区别。
一、首先，先绘制一根圆柱，然后做一个倒角，接下来就是添加螺纹了，有以下两种方式:
1、装饰螺纹线
点击插入→注解→装饰螺纹线，进入过程图显示如下效果：
2、插入螺纹线
点击插入→特征→螺纹线，做出实体螺纹，分成剪切螺纹与拉伸螺纹两种。
二、两种绘制螺纹的方法，在工程图上显示的样式是不一样的，大家根据实际需要选择。
不过在选择装饰螺纹线的时候，装配体上也会遇到螺纹线显示不出来，如下图：
三、此时需使用模型项目在装配体工程图中插入螺纹线才行，首先点击工具栏中注解然后选中模型项目，选中图片中圈红的螺纹线，就会在视图中显示螺纹线了。
solidworks螺纹的绘制方法
solidworks螺纹的绘制方法SolidWorks是一款广泛应用于三维建模和CAD设计的软件。
在SolidWorks中，我们可以使用各种功能和工具来绘制螺纹。
本文将介绍几种常见的绘制螺纹的方法和技巧。
1. 使用螺纹特征工具SolidWorks提供了一个专门的螺纹特征工具，可以帮助我们快速绘制螺纹。
在绘制螺纹之前，我们需要确定螺纹的类型、规格和参数。
然后，选择“螺纹特征”工具，在对话框中填入相应的参数，如螺纹类型、直径、螺距等。
点击确定后，SolidWorks会自动生成螺纹特征。
2. 使用轮廓切割工具除了使用螺纹特征工具外，我们还可以使用轮廓切割工具来绘制螺纹。
首先，绘制一个螺纹的截面轮廓，可以使用草图工具来绘制。
然后，选择轮廓切割工具，在对话框中选择相应的切割方向和深度。
点击确定后，SolidWorks会根据轮廓和切割参数自动绘制螺纹。
3. 使用草图工具绘制螺旋线如果需要更加自由、灵活地绘制螺纹，我们可以使用草图工具来绘制螺旋线。
首先，选择草图工具，然后选择绘制螺旋线的平面。
在平面上绘制一个螺旋线的截面，可以使用线条工具或样条曲线工具来绘制。
然后，选择螺旋线工具，在对话框中填入相应的参数，如半径、高度、起点和终点等。
点击确定后，SolidWorks会根据螺旋线的截面和参数自动绘制螺纹。
4. 使用螺纹生成器除了上述方法外，我们还可以使用SolidWorks中的螺纹生成器来绘制螺纹。
螺纹生成器是一个强大的工具，可以根据用户输入的参数自动生成螺纹。
首先，选择螺纹生成器工具，在对话框中填入相应的参数，如螺纹类型、规格、起点和终点等。
点击确定后，SolidWorks会自动生成螺纹。
绘制螺纹时，我们需要注意一些细节和技巧。
首先，在绘制螺纹之前，我们需要确定螺纹的类型、规格和参数。
这些参数包括螺纹的直径、螺距、起点和终点等。
其次，我们需要选择合适的绘图工具和功能来绘制螺纹。
螺纹特征工具、轮廓切割工具、草图工具和螺纹生成器都是常用的绘制螺纹的工具。
SolidWorks画：螺丝与螺母
14.在新基准面上，转换实体引用。 15.拉伸，两侧对称，10 。 16.在螺母面上草绘，转换实体引用圆。拉伸切除，深度10 ，反侧切除，拔模45度。
17.镜像。 18.组合，删减。主要实体:螺母，删除实体：螺杆。 19.
SolidWorks画 ： 螺 丝 与 螺 母
Hale Waihona Puke 运动算例在视频里 1.前视基准面，草绘图形。 2.拉伸凸台，反向，10 。 3.前视基准面，草绘圆，拉伸切除，深度10 ，反侧切除，拔模45度。
4.草绘圆。 5.拉伸60 。 6.倒角1*45度。 7.草绘圆，直径16.2 。 8.螺旋线，螺距2 ，28圈。 9.上视基准面，内切圆三角形草绘。圆心与螺旋线穿透。
Solidworks画实体内螺纹(螺帽)
Solidworks画实体内螺纹（螺帽）2017年11月21日近期用Solidworks做个零件，然后想3D打印出来，需要用到螺纹孔和螺钉，但是异型孔向导画出来是螺纹装饰线，根本打印不出来，只得自己动手画一个实体螺纹，下面以画M3的螺孔（另一篇画螺钉）为例来描述画图过程。
1M3的螺孔和螺钉尺寸补充的几个尺寸X、X1、X2、P1、P2计算公式如下：X=2*H1/sqrt(3)X1=H/8*2/sqrt(3)X2=H/4*2/sqrt(3)P1=P-X1P2=P-X2表1是螺纹尺寸参数，将M3公制螺纹粗牙的参数带入上述公式，可得：H=0.866*0.5=0.433H1=0.5412*0.5=0.2706D=d=3D1=d1=2.459X=0.312462X1=0.0625X2=0.125P1=0.4375P2=0.375表1螺纹尺寸参数2在Solidworks中绘制内螺纹（螺孔）第一步：先画一个正方形，然后拉伸成正方体，由于属于最基础的操作，画图步骤此处不详述，效果如下：第二步：以D1为直径打孔，先在要打孔的面上画一个直径为D1的圆形，然后拉伸切除第三步：在切除操作形成的圆筒面上画螺旋线3.1 在打孔的一个面上画一个与孔等直径、同圆心的圆3.2 “插入”->“曲线”->“螺旋线/涡状线(H)…”注意螺旋线的起点有旋转方向箭头，旋转的轴向也有方向箭头，一般螺纹都是顺时针的，图上搞不清的话，可以点击左侧“圈数”上下的箭头，会很直观的看到旋转的方向是不是自己想要的方向第四步：画螺纹的牙型4.1 画基准轴，画出打孔形成的圆筒面的中心轴“特征”->“参考几何体”->“基准轴”，选择圆筒内壁面，左边选择“圆柱/圆锥面”4.2 画基准面“特征”->“参考几何体”->“基准面”，“第一参考”选择刚才新建的“基准轴1”，“第二参考”选在刚才画的螺旋线的起点或者终点，或者任意一点都OK。
张家港倍杰solidworks教学螺纹的画法和标注
6. 圆柱头内六角螺钉
1.5d 0.85d
d d
b=2d
d
L (由设计决定)
GB/T 70.1 – M5 × 20
标准件号 规格 公称长度L
联系我们
地址：张家港市长安南路49号西城大厦4楼（步行街西头
往南100米，苏果超市正对面）
电话：
5 何老师
QQ： 84649608
1747300231
除管螺纹外均指螺纹大径粗牙普通螺纹不标螺距多线螺纹应同时标出导程和螺距左旋螺纹标注lh右旋螺纹不标旋向指螺纹顶径和中径的公差带由公差等级和基本偏差组成特征代号公差带代号螺距中径公差带代号顶径公差带代号外螺纹小写字母内螺纹大写字母1
标准件与常用件
11.1 螺纹及螺纹紧固件 11.2 键和销 11.3 齿轮 11.4 弹簧 11.5 滚动轴承
2. 内螺纹的画法
牙顶线
注意三条线画法： 牙顶线，牙底线，螺纹终止线
螺尾
螺纹终止线
牙顶圆
倒角圆 不画!
剖面线画
小径 大径
到粗实线
30°
牙底线 小径=0.85大径
牙底圆画3/4细线圆
五. 螺纹的标注
标准的螺纹应注出相应标准所规定的螺纹标记，其 完整的内容及格式为：
S－短 N－中等（不注） L－长 指螺纹顶径和中径的公差带， 由公差等级和基本偏差组成 左旋螺纹标注LH， 右旋螺纹不标旋向 粗牙普通螺纹不标螺距， 多线螺纹应同时标出导程和螺距 除管螺纹外，均指螺纹大径 如 M 表示普通螺纹
公交路线：6、7、13、19、20、203、225、226、228中 医院下往南5米！
5、11路金海华站下
5（西线）、9图书馆站下往南300米
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Solidworks画实体内螺纹（螺帽）
2017年11月21日
近期用Solidworks做个零件，然后想3D打印出来，需要用到螺纹孔和螺钉，但是异型孔向导画出来是螺纹装饰线，根本打印不出来，只得自己动手画一个实体螺纹，下面以画M3的螺孔（另一篇画螺钉）为例来描述画图过程。
1M3的螺孔和螺钉尺寸
补充的几个尺寸X、X1、X2、P1、P2计算公式如下：
X=2*H1/sqrt(3)
X1=H/8*2/sqrt(3)
X2=H/4*2/sqrt(3)
P1=P-X1
P2=P-X2
表1是螺纹尺寸参数，将M3公制螺纹粗牙的参数带入上述公式，可得：H=0.866*0.5=0.433
H1=0.5412*0.5=0.2706
D=d=3
D1=d1=2.459
X=0.312462
X1=0.0625
X2=0.125
P1=0.4375
P2=0.375
表1螺纹尺寸参数
2在Solidworks中绘制内螺纹（螺孔）
第一步：先画一个正方形，然后拉伸成正方体，由于属于最基础的操作，画图步骤此处不详述，效果如下：
第二步：以D1为直径打孔，先在要打孔的面上画一个直径为D1的圆形，然后拉伸切除
第三步：在切除操作形成的圆筒面上画螺旋线
3.1 在打孔的一个面上画一个与孔等直径、同圆心的圆
3.2 “插入”->“曲线”->“螺旋线/涡状线(H)…”
注意螺旋线的起点有旋转方向箭头，旋转的轴向也有方向箭头，一般螺纹都是顺时针的，图上搞不清的话，可以点击左侧“圈数”上下的箭头，会很直观的看到旋转的方向是不是自己想要的方向
第四步：画螺纹的牙型
4.1 画基准轴，画出打孔形成的圆筒面的中心轴
“特征”->“参考几何体”->“基准轴”，选择圆筒内壁面，左边选择“圆柱/圆锥面”
4.2 画基准面
“特征”->“参考几何体”->“基准面”，“第一参考”选择刚才新建的“基准轴1”，“第二参考”选在刚才画的螺旋线的起点或者终点，或者任意一点都OK。
4.2 在基准面1上画M3螺纹的牙型
先正视基准面1，然后按照下图标注尺寸画等腰梯形，尺寸计算过程在前面有，注意这里画的梯形和螺旋线没有关系，不用理会梯形与螺旋线的位置关系。
画好后退出草图编辑状态。
第四步：扫描切除形成螺纹实体
“特征”->“扫描切除”，“轮廓”选择刚才画的等腰梯形的草图，“路径”选择刚才画的螺旋线。
完成。
画好的内螺纹如下图所示
