二氧化氯发生器说明书

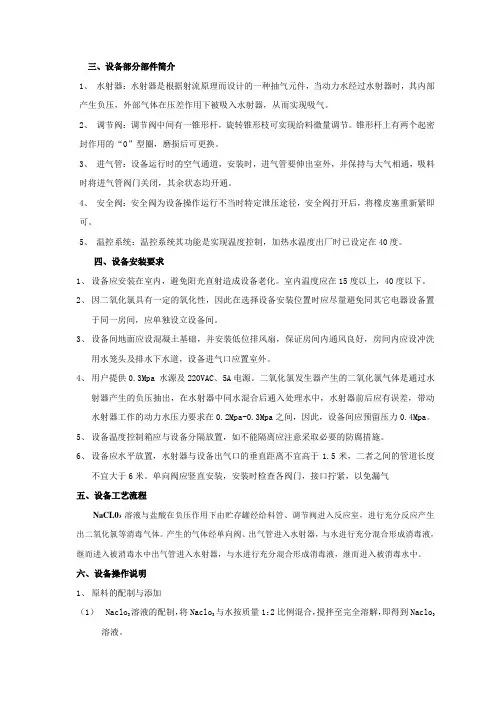

二氧化氯发生器操作说明书
三、设备部分部件简介 1、 水射器：水射器是根据射流原理而设计的一种抽气元件，当动力水经过水射器时，其内部 产生负压，外部气体在压差作用下被吸入水射器，从而实现吸气。
2、 调节阀：调节阀中间有一锥形杆，旋转锥形枝可实现给料微量调节。
锥形杆上有两个起密 封作用的“0”型圈，磨损后可更换。
3、 进气管：设备运行时的空气通道，安装时，进气管要伸出室外，并保持与大气相通，吸料 时将进气管阀门关闭，其余状态均开通。
4、 安全阀：安全阀为设备操作运行不当时特定泄压途径，安全阀打开后，将橡皮塞重新紧即 可。
5、 温控系统：温控系统其功能是实现温度控制，加热水温度出厂时已设定在 40 度。
四、设备安装要求 1、 设备应安装在室内，避免阳光直射造成设备老化。
室内温度应在 15 度以上，40 度以下。
2、 因二氧化氯具有一定的氧化性，因此在选择设备安装位置时应尽量避免同其它电器设备置 于同一房间，应单独设立设备间。
3、 设备间地面应设混凝土基础，并安装低位排风扇，保证房间内通风良好，房间内应设冲洗 用水笼头及排水下水道，设备进气口应置室外。
4、 用户提供 0.3Mpa 水源及 220VAC、5A 电源。
二氧化氯发生器产生的二氧化氯气体是通过水 射器产生的负压抽出，在水射器中同水混合后通入处理水中，水射器前后应有误差，带动 水射器工作的动力水压力要求在 0.2Mpa-0.3Mpa 之间，因此，设备间应预留压力 0.4Mpa。
5、 设备温度控制箱应与设备分隔放置，如不能隔离应注意采取必要的防腐措施。
6、 设备应水平放置，水射器与设备出气口的垂直距离不宜高于 1.5 米，二者之间的管道长度 不宜大于 6 米。
单向阀应竖直安装，安装时检查各阀门，接口拧紧，以免漏气 五、设备工艺流程NaCL03 溶液与盐酸在负压作用下由贮存罐经给料管、调节阀进入反应室，进行充分反应产生 出二氧化氯等消毒气体。
产生的气体经单向阀、出气管进入水射器，与水进行充分混合形成消毒液， 继而进入被消毒水中出气管进入水射器，与水进行充分混合形成消毒液，继而进入被消毒水中。
二氧化氯发生器使用说明书
二氧化氯发生器使用说明书二氧化氯是一种具有强氧化性和杀菌作用的化学物质，可以广泛应用于水处理、污水处理、食品加工、药品生产等领域。
二氧化氯发生器是一种用于生产二氧化氯的设备，其使用方法如下。
1. 设备准备：
准备好二氧化氯发生器、稳定器、测量器和管路等设备，并检查设备是否符合要求。
2. 填充液体：
将发生器中的中和液注入容器中，此时应根据设备的使用说明书按照比例加入水，使得液面高度到达设备标准的刻度线。
3. 加入粉末：
将二氧化氯粉末慢慢加入到液体中，并同时观察设备内的计量仪表进行控制。
4. 激活设备：
通过设备的操作界面，启动设备并进行预热操作。
预热至设备达到正常工作温度。
5. 观察输出：
当设备正常工作时，将在管路中看到二氧化氯的色泽，同时，可以检测到设备输出的二氧化氯气体质量数据。
注意事项：
1. 使用前应该参考设备的相关说明书，确保操作方法符合要求。
2. 在使用过程中，应该定期清洗设备，以确保设备运行的稳定性
和通畅性。
3. 在使用过程中不能将不符合要求的液体混入设备。
4. 在设备处于运行状态时，不要打开设备的底部阀门，以免发生
危险。
5. 当设备故障或出现异常时，需要立刻停止设备工作并进行维修。
通过以上使用说明，您可以掌握二氧化氯发生器的正确操作方法，确保设备的正常工作和安全使用，提高二氧化氯的生产效率。
HBY系列二氧化氯发生器说明书
二氧化氯发生器使用说明书在安装和使用设备以前，请仔细阅读操作手册的全部内容！切勿将手册遗失！产品质量保证不包括因使用不当而导致的损坏！目录一、概述 (2)1、产品特点、主要用途及使用范围 (2)2、规格型号的组成及代表意义 (2)3、使用环境及工作条件 (2)二、结构特征及工作原理 (2)1、总体结构及工作原理 (2)2、工艺流程示意图 (3)3、主要部件功能及工作原理 (3)三、主要性能参数 (4)四、设备安装 (4)(一)安装条件 (4)(二)安装程序及注意事项 (4)五、使用及操作规程 (5)（一）使用前的准备和检查 (5)1.使用前应检查的事项: (5)2.使用前的准备 (6)（二）设备运行 (6)1.启动 (6)2.设备产量的调节 (6)3.关机 (7)4.安全阀巡检 (7)（三）设备维护 (7)1.设备清洗 (7)2.清理过滤阀 (8)3.计量泵的维护 (8)4.温控器 (8)5.水射器清洗 (8)六、注意事项 (8)七、常见故障及原因 (8)八、易损件 (9)概述1、产品特点、主要用途及使用范围高效复合二氧化氯发生器是我公司研制生产的，该产品采用化学法负压曝气工艺，以氯酸钠和盐酸为原料制备以二氧化氯为主、氯气为辅的混合消毒液，可广泛用于饮用水、游泳池水、医院污水的消毒；工业循环冷却水杀菌灭藻；工业废水脱色、除臭或去除还原性污染成分。
高效复合二氧化氯发生器采用高精度电磁计量泵、数字式控制器，保持最佳的反应温度和理想的工作状况，并且能非常便利地实现自动控制和远程监控。
2、规格型号的组成及代表意义发生器的规格按设备的每小时有效氯产量（g/h）来划分，例如： HBY－1000 指额定每小时有效氯产量为1000克。
3、使用环境及工作条件要求使用场所：室内（通风良好）。
冬天室内温度不应低于10℃。
动力水源：水压0.2～0.4MPa配用电源： AC 220V，50Hz 1～6KW使用化学原料要求：氯酸钠：应符合国家标准《GB1618-1995工业用氯酸钠》一等品的要求。
二氧化氯发生器说明书
全新一代CLO2-J4IA3智能二氧化氯发生控制器使用说明书在操作本控制器前请详细阅读此说明书，说明书应保留好便于以后参考目录：一、功能与接口--------------------------------------------------------1二、性能指标 -----------------------------------------------------------21三、开关机操作--------------------------------------------------------2四、面板功能和参数设定---------------------------------------------2五、异常现象及其处理------------------------------------------------5六、原理框图-----------------------------------------------------------7七、控制器安装--------------------------------------------------------7八、电气连接—内部链接图 ------------------------------------------8一、功能与接口1 、温度测控功能为了保证反应釜内合适的反应温度，控制器设计了一路温度输入端，温度在0-125摄氏度之间可设置三个参数，设定一个加热温度，一个温度范围和超温报警值，反应釜内温度比设定的加热值低1摄氏度时控制器启动加热器开始加热，温度到达设定的温度范围上限时关闭加热器进入保温状态。
2 、安全保护功能为了保证系统的安全运行，控制器设计了4路（缺水、欠压、缺盐酸、缺氯酸钠）的安全运行监测功能。
缺料保护：控制器可接受来自盐酸和氯酸钠储料罐的液位信号判断是否缺料，如有缺料，设备停止运行并启动声光报警（对应的指示灯闪烁，蜂鸣器响起），控制器会闭合原料计量泵和原料计量泵电源，关闭加热器电源，温度显示屏显示报警种类信息。
二氧化氯发生器使用说明书
二氧化氯发生器使用说明书目录一、概述 (2)1、产品特点、主要用途及使用范围 (2)2、规格型号的组成及代表意义 (2)3、使用环境及工作条件 (2)二、结构特征及工作原理 (2)1、总体结构及工作原理 (2)2、工艺流程示意图 (3)3、主要部件功能及工作原理 (3)三、主要性能参数 (4)四、设备安装 (4)(一)安装条件 (4)(二)安装程序及注意事项 (4)五、使用及操作规程 (5)（一）使用前的准备和检查 (5)1.使用前应检查的事项: (5)2.使用前的准备 (5)（二）设备运行 (6)1.启动 (6)2.设备产量的调节 (6)3.关机 (7)4.安全阀巡检 (7)（三）设备维护 (7)1.设备清洗 (7)2.清理过滤阀 (7)3.计量泵的维护 (7)4.温控器 (8)5.水射器清洗 (8)六、注意事项 (8)七、常见故障及原因 (8)八、易损件 (9)一、概述1、产品特点、主要用途及使用范围高效复合二氧化氯发生器是我公司研制生产的，该产品采用化学法负压曝气工艺，以氯酸钠和盐酸为原料制备以二氧化氯为主、氯气为辅的混合消毒液，可广泛用于饮用水、游泳池水、医院污水的消毒；工业循环冷却水杀菌灭藻；工业废水脱色、除臭或去除还原性污染成分。
高效复合二氧化氯发生器采用高精度电磁计量泵、数字式控制器，保持最佳的反应温度和理想的工作状况，并且能非常便利地实现自动控制和远程监控。
2、规格型号的组成及代表意义发生器的规格按设备的每小时有效氯产量（g/h）来划分，例如： HB－10001000-指额定每小时有效氯产量为1000克。
3、使用环境及工作条件要求使用场所：室内（通风良好）。
冬天室内温度不应低于10℃。
动力水源：水压0.2～0.4MPa配用电源： AC 220V，50Hz 1～6KW使用化学原料要求：氯酸钠：应符合国家标准《GB1618-1995工业用氯酸钠》一等品的要求。
盐酸：应符合国家标准《GB320-93工业合成盐酸》的要求。
二氧化氯发生器说明书(CCTV上榜品牌湘怡源生)
使用说 明 书Please read this instruction manual before operating this controller, good instruction should be retained for future referenceXTG1型 XTG2型二氧化氯发生器电脑控制仪CLO2 generator computer controlinstrument instruction manual在操作本控制器前请详细阅读此说明书，说明书应保留好便于以后参考用目录一、功能与接口 (1)二、性能指标 (2)三、面板功能和参数设定 (2)四、工作模式选择（XTG2型） (6)五、开关机操作 (6)六、485远程通讯（备选项） (7)七、原理框图 (8)八、控制器安装 (9)九异常现象及其处理 (9)十电气连接 (11)本控制器采用美国 ATMEL 公司生产的工业级高速微处理器，用户设定的数据可连续停电时间10年不丢失。
温度传感器采用PT100铂电阻，测温精度、互换性、一致性良好。
控制器外壳采用 ABS 工程塑料注塑成型，全密封设计，防止二氧化氯腐蚀性气体侵入，延长控制器使用寿命。
一、功能与接口1 温度测控功能为了保证反应釜有合适的反应温度，控制器设计了一路温度控制端，温度在 0-80 ℃之间可设三个温度值：下限温度值上限温度值和超温报警值。
温度低于下限值启动加热器加热，温度到达上限值关闭加热器进入保温状态，高于超温报警值声光报警，用户可以设定温控系统是否与计量泵联动。
2 安全保护功能为了保证系统的安全运行，控制器设计了四路（缺水、欠压、缺盐酸、缺氯酸钠）的安全运行监测功能，要求用户提供无源干触点信号。
当判断有缺水、欠压、缺盐酸、缺氯酸钠、超温保护时设备停机并启动声光报警（对应的指示灯闪烁）。
3、关机延时功能关机时先关闭两计量泵电源停止加药，然后延时关闭电磁阀。
延时时间可以设定在1—255min分钟之间。
二氧化氯发生器说明书
二氧化氯发生器(化学法系列)操作说明书目录一、概况 (2)二、灭菌性能 (3)三、应用范围 (4)四、二氧化氯与其他常用消毒设备的比较 (6)五，各类消毒剂性能比较表 (7)六、二氧化氯投加量： (8)七、复合型二氧化氯生产技术简介 (8)八、300g/h二氧化氯设备主要组成部分： (9)九、二氧化氯发生器操作说明 (9)一、概况二氧化氯灭菌消毒经美国食品药物管理局（FDA）和美国环境保护（EPA）和长期科学试验和反复论证，考验了ClO2对饮用水的处理效果后，被确认为是医疗卫生、食品加工中的消毒灭菌、食品（肉类、水产品、果蔬）的防腐、保鲜、环境、饮水和工业循环及污水处理等方面杀菌、消毒、除臭的理想药剂，是国际上公认的氯系消毒剂最理想的更新换代产品。
二氧化氯作为一个强氧化剂，它还具有除藻、剥泥、防腐、抗霉、保鲜、除臭、氯化及漂白等多方面的功能，用途十分广泛。
二氧化氯性质活泼，不易贮存和运输，目前国内饮水消毒使用二氧化氯都采用现场制备的方式，能现场制备二氧化氯的装置叫做二氧化氯发生器。
通常水厂使用的二氧化氯发生器都采用化学反应的原理进行制备，根据采用原料的不同，可分为亚氯酸钠工艺和氯酸钠工艺。
二氧化氯发生器，其发生方法有化学法和电解法两大类。
电解法二氧化氯发生器缺点在于耗电大，运行费用高，产生的二氧化氯含量低，故障率高等，因此已逐渐被市场淘汰。
目前市场上主要是化学法二氧化氯发生器，按其生产工艺不同分为复合型二氧化氯发生器和高纯型二氧化氯发生器。
复合型二氧化氯发生器，运行成本较低，适合大规模给排水系统使用。
，例如：自来水厂、污水处理厂、医院污水及工业循环水处理等。
纯二氧化氯发生器、稳定性二氧化氯水溶液，适用于生产工艺对二氧化氯溶液的纯度要求较高，用量不大，经济效益较高的场合使用，如：纤维的漂白；矿泉水、啤酒厂、饮料厂、食品厂的消毒处理等。
二、灭菌性能二氧化氯是国际上公认的含氯消毒剂中唯一的高效消毒剂，它可以杀灭一切微生物，包括细菌繁殖体，细菌芽孢，真菌，分枝杆菌和病毒等。
二氧化氯发生器说明书
化学法二氧化氯说明书一、概述化学法二氧化氯发生器是我厂吸收美国先进技术研制成功的新颖消毒设备,该产品具有结构简单、操作方便、安全可靠、基本不需维修、运行费用低等特点，现已在全国各大城市中广泛应用，并取得了极好的效果。
二、二氧化氯发生器的性能及其应用二氧化氯是一种黄绿色或橙色的气体，与氯有相似的难闻的臭味和类似硝酸的气味，当CLO2气体很薄时，具有臭氧味，其性质不稳定，只能现场制备使用。
二氧化氯的杀菌能力优于液氯，杀生速度快，对异养菌、铁细菌、硝化细菌、硫酸盐还原菌等的杀菌效果都比液氯杀菌效果好。
二氧化氯可化PH3-9范围内有效地杀灭细菌，而液氯或次氯酸盐类杀生剂只有在中性，或酸性条件下能有效地杀灭细菌。
因此在循环冷却水碱性环境中，比氯气或次氯酸盐杀生效果好，二氧化氯用作循环冷却不杀生剂，具有药效持续时间长，受氨影响小，比氯气杀生效果好，对于化肥厂冷却水泄漏氨的情况下使用，其性能更为优良，二氧化氯在水中作用126小时，仍具有很强的杀菌能力。
二氧化氯在饮用水消毒上，不仅杀菌效果好，持续时间长，无致癌物质产生，其灭藻效果也相当好，而且还可除铁、除锰、脱臭、提高水质的新鲜度，在医院污水处理中，可直接替代次氯酸钠发生器，氯投加装置，电解法二氯发生器及其它一些消杀设备。
由于该设备投资少、运行费用低，使用安全可靠等特点，进速得到了推广，目前已广泛用于饮用水，游泳池水、医院污水、工业循环水等领域。
三、工作原理、产品该产品是以盐酸与氯酸钠溶液，在一定温度及催化剂和负压条件下，反应生成二氧化氯和氯气的混合气体。
反应式为：NaCLO3+2HC1 C1O2+1/2C12+NaC1+H2O生成的混合气体经水射器吸收制成的一定浓度的消毒液，即可通入待处理水中。
该产品是由原料供给系统、反应系统、温控系统、安全系统及残液自动处理系统组成。
四、工艺流程图计量泵计量泵混合消毒五、二氧化氯对循环冷却水的杀菌、灭菌的效果1．不同PH值条件对二氧化氯杀菌效果的影响表12．二氧化氯对水中常见细菌的杀灭率水中NH4+为 8mg/L二氧化氯投加量为20PPm。
全自动二氧化氯发生器说明书
全自动二氧化氯发生器使用说明书目录前言 (1)一、设备原理及使用说明 (2)二、设备安装说明 (7)三、电磁隔膜计量泵使用说明 (8)四、微电脑控制仪使用说明 (10)前言:二氧化氯水溶液是一种黄绿色液体，有刺激性气味，使用范围如下:药理作用:本品以独特的杀菌机理，能够快速、持久的杀灭病原微生物。
通过活化释放出新生态原子氧。
新生代原子氧具有强烈的氧化作用，通过氧化物的原浆蛋白活性基因，使蛋白质中氨基酸氧化分解，从而达到迅速杀灭病原微生物的目的。
作用特点:安全、高效，杀菌广谱，不产生抗药性，不产生二次污染，使用量低，性质稳定，使用方便，价格低廉，是新一代环保型药物。
二氧化氯在水中能起到去腥、去污、除臭、灭藻、降解毒素(重金属、砷、硫化物、酚类、胺类)、絮凝沉淀等改善水质作用，不产生三致物质(致畸、致癌、致突变)。
使用范围:二氧化氯可广泛应用于生活饮用水消毒、餐饮器具、食品工业、设备管路、物体表面消毒和公共场所空气消毒等。
一、设备原理及使用说明1、原理二氧化氯发生器以盐酸和氯酸钠为原料，采用负压曝气工艺，产生以二氧化氯为主、氯气为辅的复合消毒液。
2NaClO3+4HCl=2ClO2+Cl2+NaCl+2H2O2安全注意事项2.1与设备相关1.非专业人员请勿拆卸或改造本设备; .2.使用完毕、进行维护或清洗时，应拔掉电源插头;3.请单独使用220V、10A以上电源插座，插座要可靠接地;4.当机器被损坏或出现故障时，不要启动或运行;5.请勿将其它无关化学品放置在设备间;6.严禁在设备间使用明火、吸烟或使用无关电器;7.设备间应避免高温、强光暴晒，或淋雨、冰冻;8.设备间保持良好的通风状态，防止非正常情况下由于气体滞积、而发生爆炸;2.2与原料相关1.本复合型二氧化氯发生器使用的原料氯酸钠和盐酸是具有一定危险性的化学品，请安善保管和使用;2.原料禁止混合存放，应分间或相隔一定距离存放;3.原料间禁止明火、吸烟、高温或被强光直射;4.请勿将其它无关化学物品带入或放置在原料间;5.操作维护人员在和化学原料接触时，最好穿戴防护衣、护目镜、橡胶手套、防滑靴等;6.如有发生化学液体泄漏或化学液体不小心溅入眼中或皮肤.上，请立即用大量清水冲洗;7.原料间保持良好的通风状态，防止非正常情况下因气体滞积、发生爆炸。
二氧化氯发生器操作使用手册
六、设备维护 ........................................................................................................................................10
6.1 设备清洗 .....................................................................................................................................10 6.2 过滤器清理 .................................................................................................................................10 6.3 计量泵的维护 ............................................................................................................................. 11 6.4.水射器清洗.................................................................................................................................. 11 6.5 PVC管道系统和连接件检查....................................................................................................... 11 6.6 计量泵软管更换 ......................................................................................................................... 11 6.7 定期维护...................................................................................................................................... 11
二氧化氯发生器操作说明书
二氧化氯消毒器操作说明1．首次运行前应从加水口往水浴内加满清水，从进气口加1-2L 自来水，严禁空机运转。
2．设备停机时先关闭计量泵，停止供料，让水射器继续工作一小时以上，使反应器内的二氧化氯气体充分抽空，以免发生气体从进水管溢出。
3. 盐酸为强酸，操作人员应戴防护手套，原料氯酸钠禁止与各种酸类物品存放在一起,避光并远离火源。
4．配制过程中和设备运转过程中严禁吸烟及明火。
（不许使用摔砸和铁器敲打等方法，只能使用木槌敲打）
5．氯酸钠存放处禁止吸烟和明火。
6.设备温控水箱应经常补水，以防损坏加热器，控制器设有保护装置，当水
箱水低于设定值时，控制器上缺水灯亮，应立即补水。
7.计量泵软管、水射器在原料或动力水含有杂质的情况下易堵塞应注意清理疏通。
8.本设备为水浴加热，当设备长时间不用时，请将加热水从排水阀放掉，以防温度低于0℃时结冰，损坏设备。
9.设备外壳为PVC材质，禁止碰撞、挤压，避免日晒。
10.定期对设备进行检修，确保反应器、气路系统的严密性，防止泄漏情况出现，设备间环境保持通风完好。
11.严格按工艺要求配制原料的浓度，调节原料进料比，控制好进料量，做到规范操作。
12.增强操作人员的安全防范意识，定期进行安全知识教育，使操作人员能够应付泄漏等突发事故的发生。
二氧化氯发生器使用说明书
二氧化氯发生器使用说明书一、工作原理含氯无机盐水溶液（氯酸钠溶液）在特定的反应器内并在负压条件下与酸性活化剂（盐酸）进行反应产生纯的二氧化氯气体，用水吸收成一定浓度的二氧化氯消毒溶液，再均匀通入到处理水中即可。
二、配药与投药比本公司生产的Z50型C1O2发生器使用化学品为盐酸和氯酸钠，盐酸是一般的工业盐酸，浓度为31%左右，氯酸钠纯度为99%，与水按重量1：2配置。
Z50型C1O2发生器：通过计量泵调节加药量，药量比是1：1。
投药的多少根据取水样测余氯值来具体确定。
余氯偏高，调低流量计（计量泵）;余氯偏低，则反之。
按国家标准，传染性医院消毒池出口总余氯为6.5～10毫克/升，综合性医院污水一级标准消毒池出口余氯为3～10毫克/升，二级标准消毒池出口总余氯为2～8毫克/升，排放口总余氯低于0.5毫克/升以下才能排入市政网到。
三、操作规程与规范本规程适用范围：自动型二氧化氯发生器自动型二氧化氯发生器的操作包括：加料、运行和关机三个步骤。
操作步骤如下：（一）加药：加药过程：所有排污、排水和排残液阀都应关闭，电磁阀与增压泵均启动。
A．盐酸原料罐添加吸盐酸时，盐酸吸料阀和盐酸直通阀打开，关闭2个空气阀，空气只能通过盐酸吸料管到料桶，再由料桶经盐酸直通阀进入设备内部由水射器带走，把吸料管插入盐酸捅内，盐酸溶液就会随着上述路径进入料桶，但不能超过盐酸液位计最高液面。
吸完盐酸后将2个空气阀和盐酸直通阀打开。
B．氯酸纳原料罐添加吸氯酸钠时，氯酸钠吸料阀和氯酸钠直通阀打开，关闭2个空气阀，空气只能通过氯酸钠吸料管到料桶，再由料桶经氯酸钠直通阀进入设备内部由水射器带走，把吸料管插入氯酸钠桶内，氯酸钠溶液就会随着上述路径进入料桶，但不能超过氯酸钠液位计最高液面。
吸完氯酸钠后将2个空气阀和氯酸钠直通阀打开。
（二）运行本公司二氧化氯发生器的阀门开闭特性：1、当吸料时，2个空气阀关闭；2、当运行时，2个空气阀打开。
运行时，开启电源开关、电池阀、增压泵、盐酸计量泵和氯酸钠计量泵，通过调节计量泵的旋钮，根据处理后的余氯值来调整计量泵的旋钮的开度。
二氧化氯发生器使用说明
二氧化氯发生器使用说明一、操作方法1.准备工作：首先需要检查发生器是否正常工作状态，检查电源接线是否牢固，确保电源供应稳定。
同时，检查发生器的气体进气管道是否畅通。
2.配置药剂：打开药剂箱，将二氧化氯原料药加入药剂槽中，同时检查药剂槽的液位是否在规定范围内。
根据需要调整投药量。
3.开启电源：将发生器的电源开关调到开启状态，此时显示屏上会显示相关参数，包括药剂浓度、流量等。
确认参数正常后，按下启动按钮。
4.调节参数：根据实际需要，可以通过显示屏上的调节按钮调整药剂浓度、流量等参数。
请根据实际使用情况进行调整，并确保参数稳定后稳定。
5.监控运行情况：通过显示屏可以实时监控发生器的运行情况，包括药剂浓度、流量等。
同时，还可以观察发生器的工作指示灯是否正常。
二、维护保养1.定期清洗：根据使用频率和药剂的性质，定期清洗设备内的药剂槽、管道等部件，保持其清洁和顺畅。
2.更换滤芯：根据实际情况，定期更换设备中的滤芯，防止杂质进入发生器。
4.经常检查：定期检查发生器的气体进气管道是否畅通，电源接线是否牢固，确保安全运行。
5.注意防护：维修和保养设备时，请戴上相应的防护装备，避免药剂溅入皮肤和眼睛。
三、安全注意事项1.设备安装：请根据厂家提供的安装说明进行设备的安装，并确保设备稳定可靠。
2.药品储存：请将二氧化氯药剂储存在干燥、阴凉、通风的地方，避免阳光直射。
3.防止滥用：严禁将二氧化氯药剂用于非法用途，避免产生危险。
4.防火防爆：严禁在发生器周围使用明火或者其他易燃易爆物品，确保安全。
总结：使用二氧化氯发生器时，首先要做好准备工作，配置好药剂并开启电源。
使用过程中要调节参数、监控运行情况，并定期进行维护保养。
同时，还要注意安全事项，防止滥用、防火防爆，并在发生异常情况时紧急停机。
二氧化氯发生器说明书
我公司研制开发的系列化学法二氧化氯发生器装置，经过有关单位检测，各项指标均达到生活饮用水标准，及国内外同类产品的先进水平。
二氧化氯装置是当今国际上公认的氯系消毒剂中最理想的更新产品，具有广谱、高效、快速的消毒效果，其杀菌能力是现有氯系消毒剂的3-5倍，能有效杀死水体中的病原物，如枯草芽孢杆菌、霍乱弧菌、沙门氏菌、痢疾杆菌、大肠杆菌、结核病菌等，对乙肝、爱滋、伤寒等病毒有良好的杀灭作用，同时具有持续的抑制效果。
它安全无毒，对人体无副作用，在水处理过程中不与水中的有机物发生卤代反应生成三卤甲烷等致癌物质，它还具有很强的灭藻、助凝、除臭、降浊功效，在提高水质新鲜度方面有独特的作用。
一、产品特点1、结构合理，性能稳定，连续运行，故障率低，使用寿命长；2、操作简单，管理方便，运行费用低；3、计量控制系统采用电子计量泵，自动化程度高，计量准确、稳定、可靠；4、采用负压曝气工艺，原料转化率高；也可正压投加，解决深水井水厂及一些泵后高压供水水厂的消毒问题；5、根据需要能与供水设备联动，可配备自动测控系统实现全自动控制；6、价格便宜，其价格低于同规格电解法二氧化氯发生器，比同类产品价格低20％左右；二、应用范围用于自来水、深井水、二次供水消毒；游泳池、浴池、喷水池杀菌灭藻；各种供水系统的消毒、除铁、除锰、除味、脱色；医院污水、医疗器械的消毒；工业循环水、中水回用中的消毒、除臭、脱色、灭藻、除粘泥；含氰含酚废水的无害化处理；市政用水的消毒、除味、脱色；水产品、水果、蔬菜、肉蛋禽的保鲜；水产养殖用水消毒；印染废水的脱色漂白；石油注井水的杀菌、消毒、除垢；宾馆、餐馆等公共场所用具、被褥及空气消毒。
四、工作原理1、发生反应原理二氧化氯发生器由原料储存系统、计量进料系统、反应系统、吸收系统、残液自动处理系统和控制系统等部分组成。
氯酸钠溶液与盐酸溶液被定量加入反应系统内，在促进剂作用下充分反应生成二氧化氯和氯气的气液混合体，经水射器吸收后，与水充分混合形成消毒液，直接投加到待处理水中进行消毒处理。
二氧化氯发生器使用说明书
二氧化氯发生器使用说明书一、产品概述本产品是一种专门用于发生二氧化氯气体的设备，主要由发生器、控制系统、配气系统和配电系统组成。
通过本产品可以方便快捷地产生二氧化氯气体，广泛应用于水处理、消毒、杀菌等领域。
二、产品特点1.高效：本发生器采用先进的电解技术，能够高效地产生二氧化氯气体。
2.安全可靠：本发生器采用闭门操作，保证操作人员的安全，同时配备有各种安全保护装置，确保设备的运行安全可靠。
3.操作简便：本发生器采用智能化控制系统，操作简单，只需按照提示进行操作即可。
4.自动控制：本发生器具备自动控制功能，可以根据需要自动控制二氧化氯的产生量。
三、安装说明1.安装环境要求：本发生器应安装在通风良好的室内，并确保周围没有易燃、易爆等危险物品。
2.设备连接：将发生器、控制系统、配气系统和配电系统按照说明书进行正确连接，确保连接牢固可靠。
3.电源接入：确保电源接入正确，并接通电源。
4.通风排气：安装时需保证有良好的通风和排气系统，确保气体排放畅通。
四、操作说明1.启动设备：按下启动按钮，设备开始自检，检查设备是否正常运行。
2.设置参数：根据需要设置二氧化氯气体的产生量，并设置产气时间。
3.开始工作：按下开始按钮，设备开始工作。
4.观察运行状态：观察运行界面上的各项指示，确保设备运行正常。
5.结束工作：在设定时间内，设备会自动停止工作，若需要提前结束工作，可按下停止按钮。
五、安全注意事项1.严禁将设备用于非指定用途，以免发生危险。
2.操作人员需正确佩戴防护用品，如防护眼镜、手套等。
3.在设备启动过程中，严禁将手或其他物体伸入设备内部。
4.发生器在工作过程中会产生一定的气体，操作人员应保持室内通风良好。
5.发生器工作结束后，应及时关闭电源，并进行设备的检查和维护。
六、维护保养1.定期检查设备的各项部件是否正常运行，如有异常情况应及时处理。
2.定期清洗设备，保持设备的清洁和卫生。
3.每次使用结束后，应断开电源，并进行设备的清洗和消毒。
3.二氧化氯使用说明书
化学法二氧化氯发生器安全使用说明书尊敬的顾客：您好！感谢您使用我公司的化学法二氧化氯发生器，二氧化氯作为目前国际上公认的新一代强力高效消毒剂、氧化剂、漂白粉,已被世界各国广泛采用，二氧化氯具有广谱、高效、快速的杀菌效果。
其杀菌能力是氯气的3.5倍,是漂白粉的100倍，并且安全、无毒、无副作用，二氧化氯是传统氯系列消毒剂最理想的更新换代产品。
本产品属于正压泵前泵后通用型，采用了最先进的技术和配方,二氧化氯的发生技术及产生的系列消毒剂处于国内领先水平.设备原理图工作原理二氧化氯发生器由原料供给系统、反应系统和吸收投加系统组成。
工作时，氯酸钠或亚氯酸钠与盐酸通过供给系统被定量输送到反应系统内,在催化剂的作用下经一定反应时间生成60％以上二氧化氯和30%以上氯气的混合水溶液。
通过吸收投加系统投加到待处理的水体中。
设备加工二氧化氯发生器主体由PVC等防腐材料精心加工而成。
内部反应器采取特殊技术处理，并采用进口耐腐材料制造。
计量泵选用优质进口原装产品，经校对后，给出使用刻度.设备的各项指标都通过严格的检测,各项指标检验合格后，方可出厂。
设备性能规格型号：HYB2—300型外形尺寸：600mm×520mm×1100mm纯CLO2产量：≥100g/h总有效氯产量:≥300g/h氯酸钠耗量：0。
2㎏/h盐酸耗量：0。
6㎏/h对饮用水的消毒能力：100～200T/h对医院污水的消毒能力:5～10T/h对游泳池水的消毒能力：50～100T/h对工业循环水的消毒能力:100~120T/h1、准备原料：盐酸（浓度为31％），氯酸钠（≥99％）。
盐酸可以直接使用，氯酸钠用时需用水溶解,与水的重量比为1：2，即5㎏氯酸钠加10㎏水至完全溶解.2、根据所配桶的大小，取一定量的氯酸钠倒入配药桶（桶中先加适量水)，加水至指定刻度（例如：向100L的加药桶中先倒入50㎏氯酸钠，再加水至100L的刻度)，搅拌至完全溶解，将杂质及悬浮物去掉（底部杂质可待溶液用完后清洗).将配好的氯酸钠溶液倒入氯酸钠贮槽中即可，盐酸直接倒入盐酸贮槽中。
二氧化氯发生器使用说明书
二氧化氯发生器使用说明书一、产品概述：二氧化氯发生器是一种用于发生二氧化氯气体的设备。
该设备通过将二氧化氯发生剂与水反应，产生稳定的二氧化氯气体，具有高效杀菌、除臭、氧化性强等特点，广泛应用于水处理、卫生消毒、食品加工以及环境净化等领域。
二、产品特点：1.安全可靠：采用先进的设计理念和高品质的材料，确保设备的安全性和可靠性。
2.一键启动：操作简单，只需按下启动按钮，设备即可开始工作。
3.自动控制：设备具备自动控制系统，可以根据需要调节二氧化氯气体生成的速度和浓度。
4.低能耗：采用先进的能量转化技术，能够有效降低能耗。
5.设备结构紧凑，占地面积小，适合各种场合的使用。
三、使用方法：1.确认设备已连接到电源，并启动电源开关。
2.确认水源已连接到设备，开启水源供给阀门。
3.打开设备上的锁定按钮，将二氧化氯发生剂加入到设备的发生装置中。
4.调节设备上的浓度和流量控制阀，控制二氧化氯气体的生成速度和浓度。
5.按下设备上的启动按钮，设备开始工作。
6.让设备工作一段时间后，根据需求调整设备的工作状态，如增加或降低二氧化氯气体产量。
7.使用完毕后，关闭设备上的水源供给阀门，并拔出设备的电源插头。
8.清洁设备时，务必断开电源，并采取安全措施。
四、注意事项：1.在操作设备时，请务必佩戴适当的防护措施，如手套、护目镜等。
2.开始操作设备前，请仔细阅读用户手册，并按照说明正确操作，以避免不必要的事故。
3.设备在工作过程中会产生一定的噪音和热量，不要将设备放在易燃或易爆物品附近。
4.设备不得被非专业人员拆卸或改装，以免引起故障或危险。
5.使用设备时，需放置在通风良好的地方，确保二氧化氯气体能够排出室外。
6.设备使用完毕后，应及时清洁设备，并保持设备干燥。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧化氯发生器说明书作者:日期:一、概二、结构特征及工作原理三、设备安装四、使用及操作规程914五、常见故障及排除方法9、概述X X系列二氧化氯发生器是我公司在深入研究国内外同类1.产品先进技术的基础上，经过多年的探索、创新和实践，采用最新工艺和特殊优质材料研制而成。
该产品具有规格齐全，产物纯净、转化率高、操作方便、运行费用低、故障率低、使用寿命长的显著特点，其综合性能居国内领先水平。
公司精心致力于二氧化氯产品的开发研制，目前XX系列氧化氯发生器已拥有低温反应、高温反应、半自动化控制及全自动化控制三大系列三十余个规格的产品，到目前为止，公司在全国各地已有大量的运行业绩，领域涉及饮用水、二次供水、游泳池水、医院污水、工业循环冷却水、中水等，用户遍及国内多个省市并得至普遍好评。
2.规格型号的组成及代表意义发生器规格按设备每小时二氧化氯产量［g/h］来划分，例如：X X -1 000指XX系列产品额定每小时有效氯产量为1000 克。
二、结构特征及工作原理（一）总体结构及工作原理总体结构：发生器由供料系统、反应系统、排污系统、吸收系 统、安全系统和电器控制系统构成。
工作原理：两计量泵将氯酸钠水溶液与盐酸溶液准确计量输送到二氧化氯发生器内部反应釜，进行充分反应，产出以二氧化氯 为主要成分的消毒气体，经水射器吸收与水充分混合形成水消毒 液后,加到待消毒的水体中。
氧化氯发生器主机示意图（二）设备示意图 513.加水口 14.维修孔设备各部件说明:1. 氯酸钠计量泵2 .盐酸计量泵6.水包液位计8 .排水口11.出药口液傥计储料桶俯视图3 •水包液位显示管 4.空气进口9. 氯酸钠进口10. 盐酸进口5.控制屏 7.标牌12. 安全口氯酸钠储料桶用于存储氯酸钠水溶液，对氯酸钠用量进行宏观计量，为控制仪提供缺料信号盐酸储料桶用于存储盐酸，对盐酸的用量进行宏观计量,为控制仪提供缺料信号化料器将氯酸钠固体充分溶解成水溶液化料泵利用水域循环原理溶解氯酸钠并将氯酸钠水溶液输送到氯酸钠料桶中卸酸泵直接将盐酸输送到盐酸料桶中酸雾吸收器将盐酸桶挥发的酸气吸收与水溶合后排电接点压力表提供动力水压力信号以保持设备所需的合适水压水射器水射器是根据射流原理而设计的一种抽气元件，当动力水经过水射器时，其内部产生负压，外部气体在压差作用下被吸入水射器，从而实现吸气。
被吸入的二氧化氯在此与水混合，形成消毒液。
过滤器滤出盐酸和氯酸钠溶液中的杂质，防止计量泵被堵塞损坏。
应定期清洗。
三、设备安装（一）安装条件1?.设备应安装在室内避免阳光直射，设备工作环境要求5C—40C。
2.因二氧化氯具有强腐蚀性，因此在选择设备安装位置时应避免同其它电器设备置于同一房间，应单独设立设备间。
3.设备间地面应铺设水泥地面（贴地砖更好），并设有冲洗用水源和排水下水道。
4.设备间应通风良好，因二氧化氯气体比重比空气大，因此应在墙壁下部安装排风扇。
5.设备间应配备压力水源，供水管径的要求（XX—50至XX-10 00 （包含XX-1000）为DN20 XX— 100 0 至XX— 9000 为DN25 XX—1 0000以上为DN 32）、水压的要求（XX-50至XX— 100 0（包含XX- 10 0 0）大于0. 2M P a ;XX—1000 至X X—9000 大于0.3Mpa； X X—100 0 0以上大于0.4 M pa）,以上为正常情况下的管径及水压要求，特殊情况除外。
6.设备间应有必要的照明设施及220V、1 0A电源开关一个。
7.若选配化料器还须再提供2 2 0V电源开关一个。
（二）安装程序及注意事项1.安装程序（1）确定消毒剂投加点和水射器、设备安装位置。
（2）安装水射器，并将管道连接到投加点。
(3 )将设备摆放到适当位置，把水射器吸入口同设备出药口相连接。
(4 )把二氧化氯发生器主机、氯酸钠化料器、氯酸钠储料罐、盐酸储料罐摆在适当位置，并按设备安装示意图安装。
(5)安装电接点压力表。
(6)接入电源线、信号线等，具体接线方式参照接线盒背面的接线图。
2.安装注意事项(1)水射器的安装水射器一般应固定在设备后面的墙壁上，水射器吸入口位置高度应与发生器出药口持平。
水射器可水平安装或垂直安装建议垂直安装。
水射器前后应安装活节，以便于拆卸清洗。
(2 )设备的安装设备安装位置一般应选择离自来水源近，且操作比较方便的位置。
安装时应注意留出一定的检修空间，以方便维护。
对于出厂时已装好的部件，开箱后应重新检查，对于松动的部件要拧紧。
水射器同设备出气口的连接最好用硬P VC管连接。
发生器进气管应接到室外通风处，一定要保持空气畅通。
（3 ）设备的加水口严禁同压力水源相连」冲胡H T VIh ao- -------- 设备安装示意图四、使用及操作规程（一）原料规格要求1 .盐酸（31% ）应符合国家标准要求，严禁使用废酸，尤其是内含氢氟酸,油脂或其他有机物的工业盐酸；氯酸钠（9 9 %）应符合 国家标准《G B1618- 1 995工业用氯酸钠》的要求。
2.设备所用原料氯酸钠和盐酸应分开单独存放，氯酸钠应存放在滴节旳】一:十干燥、通风、避光处，严禁与易燃物品如木屑、盐磺、磷等物品共同存放，严禁挤压、撞击。
3.如果因用户使用不符合上述国家标准的原料造成设备损坏或水体污染事故,责任自负。
（二）使用及操作1 .使用前的准备和检查使用前应检查的事项：①打开动力水总阀门，按要求将水压调至稳定状态0.1 5MP a-0.5M pa,检查安全塞,将安全塞塞紧（仅即基本型设备）。
②从加水口将水包注满水（不加水不能通电，否则会烧坏内胆）③设备通电，查看计量泵等电器元件工作是否正常。
④严禁空机运行。
2.使用前的准备原料的配制与添加⑴ 氯酸钠溶液的配制和添加：将氯酸钠与水按1 :2 . 5 （重量比）比例混合，例如：1公斤氯酸钠加2 . 5公斤水，搅拌至氯酸钠完全溶解，倒入氯酸钠原料罐中（残渣、污物不能倒入罐中）。
（2）添加盐酸的操作步骤：关闭出药口阀门，关闭盐酸桶底部的排污阀门，打开盐酸桶阀门，打开动力水（自来水）阀门，使水射器正常工作，将吸料管放入盐酸桶中，就可将盐酸缓缓地吸入盐酸储罐中，加料完毕后关闭盐酸桶阀门，再关闭动力水阀门，打开出药口阀门。
（3）化料泵、卸酸泵泵头一定要加水后才能通电运行，不能空转,空转容易麿损密封部份，导致漏水。
注意：严禁两个原料罐混用。
（二）设备运行1.启动打开出药口阀门，打开动力水阀门，开启设备电源（通电前水包中要加满水），使其加热装置自动加热，水射器正常工作，启动计量泵，如果计量泵管道中有空气应先排出空气，观察计量泵工作是否正常，加药工作时设备内应有鼓泡声。
2.设备产量的调节根据实际用量调节设备的产量，主要是通过调节设备进料量的大小来实现，设备进料量越大，产量就越大，反之，产量就越小。
此过程也是可以用控制系统根据余氯或水量自动调节计量泵的频率、冲程来实现（详见计量泵说明书）。
注意：计量泵手动调节冲程必须在计量泵工作时才能调节，不可在计量泵停止运行时调节冲程。
3.关机关机时，应提前1 —2小时关闭计量泵，停止加料，使水射器将设备内的气体尽量抽完，以防止滞后反应所产生的气体外溢，停料1—2小时后再关闭动力水总阀门，水射器停止工作，设备即关机。
注:若长时间停机，应关闭电源开关。
4 .巡检设备运行时应定期巡视检查，发现异常状况及时处理，如发现设备间或出气管有较大气味时，应及时关闭加药计量泵，使动力水处于常开状态（通水一个小时后再开启加药计量泵），将内胆反应的药液及时吸收。
5.设备清洗设备长时间运行后，反应器中沉淀物会增加，影响设备产率, 应定期清洗，一般一年清洗一次。
清洗时，在水射器正常工作状态下，从安全口倒入清水，清水将随反应器内的液体一同被水射器抽走,反复几次，直至清洗干净为止。
6.清理过滤网设备如有丫型过滤器,应定期清洗过滤器的过滤网。
7.计量泵的维护计量泵在使用时或清洗设备时一定要防水。
原料罐加完料后检查计量泵输料管中是否有气体进入，如有，应及时排掉。
应经常检查计量泵有无泄漏，如有泄漏，应及时上紧螺栓或进行维修（详见计量泵说明书）。
（四）注意事项:1.计量泵应注意防水。
2 .设备外壳为PVC塑料,禁止碰撞挤压,避免日晒。
3.冬天应注意防冻，并采取必要的防冻措施，以免损坏设备及加药管道，设备间应干燥、避光、通风良好。
设备间环境温度为5C-4 0C。
4.确保进气管路通畅。
5.设备运行时出气管路一定要通畅，水射器一定要正常工作，以确保设备在负压条件下工作。
6.设备通电前水包中必须加满水。
7 .化料泵、卸酸泵通电前必须加水，不能空转，空转易造成损坏。
8 .若发现设备内无鼓泡声，可能由以下原因造成A.动力水压不足，水射器前后没有压差，水射器无法正常工作，需调节水压并检查整个水路是否通畅B .管道接口阀门和连接管件漏气，需仔细检查，使密封胶垫密封好;C.出气管路不通畅，应使之通畅;D.水射器堵塞，清洗水射器。
9.原料罐内要保持足够高的液位，防止抽空原料罐。
10.盐酸为强酸，操作人员应戴防护手套。
1 1.二氧化氯具有强氧化性，设备的塑料软管和密封胶圈等易老化,应定期更换。
12.设备的加热水箱只能常压运行，严禁带压加热!13.请认真阅读使用说明书。
五、常见故障及排除方法常见故障及排除方法二:售后服务人员：X X X关于设备供电电压的声明鉴于目前国内某些地区供电电源现状，电压不仅超过国家的规定，也超过了我公司产品许可的范围，如有此地区电源电压小于198V或高于2 4 4V,电源的超范围波动影响设备的使用，甚至造成设备配件计量泵的损坏。
对目前电源电压波动或浪涌电压超过允许范围的地区或单位，敬请加装交流稳压电源设备。
对电源电压超范围而导致的设备或设备配件损失，我公司不承担质量保证责任。
使用以前，请仔细阅读设备使用说明书。
X XXX公司。
