图文详解！室内给水管安装、排水及管件安装施工工艺

图文详解！室内给水管安装、排水及管件安装施工工艺01室内给水管安装1、室内给水管安装工艺要点工序流程：编制施工方案和安装技术措施→定位弹线→支吊架制作、安装→PP-R给水管热熔安装→管道水平校正→管道固定→穿墙套管内填塞→穿墙孔洞修补→管道水压试验→给水管成品保护。

控制要点：图纸固化、弹线、热熔、校正正、套管填塞、水压试验共六个方面；室内给水管道的阀门:主立管在出地面后300～500mm装设阀门。

管径小于或等于DN50,宜采用球阀;管径大于DN50,宜采用闸阀，给水立管预留阀门管件位置应根据卫生器具的安装高度确定。

穿越地下室外墙或地下构筑物墙壁处应加防水套管，给水立管通过楼板时套管应高出地面20～50mm ，住宅内厨房间、卫生间给水立管穿楼板、墙面一般可不设置套管,立管根部与土建配合做出20～50mm水泥台度防止管根积水。

如果设计要求加设钢管套管,其套管高出地面50mm规格比管道大两号,并填塞密封膏封闭严密。

埋地管道或穿过楼板洞内不得使用活接头、法兰连接；给水立管出地面阀门处，需装活接头；给水管装有3个及以上配水点的支管始端，均装活接头；活接头的子口一头安装在来水方向，母口一端安装在去水方向。

1#楼ＰＰ－Ｒ给水管道的支架在施工前，须在砼结构板下弹控制线，保证支架在一直线上1#楼走道内ＰＰ－Ｒ给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求,过墙处安装套管ＰＰ－Ｒ管与固定支架间加设塑料软管作保护2、安装工艺质量要点冷热水管道水平上下并行时,热水管在冷水管上边,冷水管在下边；垂直安装时热水管在冷水管面向的左边；在卫生器具上安装冷、热水龙头,热水龙头应安装在面向的左侧,冷水龙头安装在面向的右侧。

管井内水表外壳距净墙不得大于30mm,不得小于10mm,冷热水立管中心间距为≥80mm。

表位前后的直线管段长度超过300mm时,支管应煨弯沿墙敷设。

给水管道的支架在施工前，须在砼结构板下弹控制线，保证支架在一直线上；走道内给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求。

水电安装工程各工序做法

一、砼板内PVC管/盒的工序流程固化→线盒定位、固定→线管敷设、固定→隐蔽→浇砼时值班看护→线管、盒清理→线管疏通→管内穿引铁丝→线盒标识→线管移交控制要点图纸固化、线盒定位、线管敷设、弱电线管移交共四个方面工序流程图文解析：1、线盒固定牢固、排列整齐、预留接口方向准确2、线管弯曲半径符合要求、上下交叉合理3、线管隐蔽前复核坐标，进行施工质量验收4、线管、盒在浇砼前状态5、浇砼时派专职电工值班看护，保证线盒隐蔽6、后砌墙线管甩口排列整齐，长短一致、间距均匀? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?7、线盒排列整齐、间距一致、盒内清洁干净8、线盒清理后及时穿引铁丝，保证管路畅通?9、线盒标识清楚，便于移交和检查二、砼内PVC线管/盒的施工工序流程墙体内线管预留→预留线盒位标高测定→泡沫板固定→砼墙体内泡沫清理→线盒固定→洞口修补→线盒打磨控制要点线管预留位置、泡沫板预埋标高和坐标、线盒安装共三个方面工序流程图文解析：1、砼剪力墙内采用泡沫板预留线盒安装位置，标高准确2、砼浇筑完成后预留线盒位的泡沫成型规矩、方正3、砼剪力墙上预留泡沫清理完成后，孔洞内干净整洁4、砼剪力墙上PVC线盒安装，标高准确5、砼剪力墙上线盒修补，填塞饱满、表面平整6、砼剪力墙上线盒安装完成后与墙面平齐三、后砌墙内PVC线管/盒的施工工序流程墙体上划线定位→开槽→垃圾清运→线盒安装→线管敷设及固定→管线疏通→管口保护→墙槽修补→空鼓检查和移交→抹灰前线盒成品保护→线盒打磨和清理控制要点划线定位、线盒安装、空鼓检查、成品保护共四个方面工序流程图文解析：1、后砌墙上开槽，槽宽度和深度符合要求，割缝顺直?2、后砌墙上线盒固定，填塞饱满。

3、后砌墙内PVC暗配管，线管敷设顺直4、PVC线盒内管口成品保护5、后砌墙线槽修补，全部采用瓜米石填缝，表面平整、无空鼓6、抹灰完成后，线盒面冒出抹灰面1~2mm7、PVC线盒冒出抹灰面打磨,保证线盒面与墙面平整8、成排线盒标高一致、线盒面与墙面平齐9、墙面括完腻子后，线盒安装效果四、户内强/弱电箱安装工序流程砌体上留洞→箱体上开孔→箱体坐标和标高复核→箱体安装、固定→灌浆→配管→箱体成品保护和清理控制要点箱体上开孔、坐标和标高复核、灌浆、成品保护共四个方面户内强电箱安装工艺流程图文解析：1、砼墙上强电箱预留孔，洞口尺寸满足箱体安装要求2、后砌墙上强电箱预留孔，洞口尺寸满足箱体安装3、后砌体上强电箱固定，采用瓜米石填塞饱满，箱体安装标高准确，箱体上开孔符合要求4、强电箱暗配PVC管排列整齐、线管间距均匀，入箱锁扣固定牢固5、安装在有要求的砌体上的箱体，应预留厚度，确保体与保温完成后墙面平齐6、强电箱安装完成后与面平齐，标高准确，箱体内干净整洁户内弱电箱安装工艺流程图文解析：1、砼墙上弱电箱预留孔洞，固定牢靠，标高准确2、后砌体墙上弱电箱瓜米石填塞饱满，线管开孔位置准确、孔距均匀3、入箱线管排列整齐、管口封堵严密4、弱电箱安装完成与装饰平齐效果五、强/弱电桥架安装工序流程定位弹线→支架安装→支架水平、校验→桥架安装、固定、校平→支架接地扁钢敷设→扁钢搭接口焊接→扁钢上接地标识安装→桥架跨接安装→桥架标识控制要点弹线、支架安装、桥架安装、扁钢安装、跨接安装共五个方面工序流程图文解析：1、激光定位仪，用于桥架支架定位弹线2、墙体上弹标高控制线3、桥架支架安装控制线4、桥架上预留接管孔，排列整齐、间距均匀5、预留接管孔与顶板上线盒位对应6、桥架接缝严密、固定牢靠，支架设置合理7、桥架过桥弯美观、规范，避让合理、8、桥架过桥处，接地扁钢制作9、桥架翻弯处接地扁钢制作规范10、在单根桥架中间位置增加接地扁钢固定支座，采用铆接11、桥架支架接地扁钢采用搭接，螺栓固定牢靠，接地标识清晰、规范12、桥架标识清晰，张贴规范13、桥架支架上接地扁钢，在阴角转角处的做法14、桥架支架上接地扁钢，在阳角转角处的做法15、桥架支架上接地扁钢，在变径处的做法16、桥架接地跨接做法规范17、公共过道上桥架安装整体118、公共过道上桥架安装整体效果图2?。

2024版水电安装工程预留预埋施工工艺图文非常全的

4
施工工艺流程简介
熟悉图纸
认真阅读施工图纸，了解预留预埋的位置、尺寸、数量等要求。
施工准备
准备好所需的材料、工具和设备，做好施工前的准备工作。
定位放线
根据图纸要求，在施工现场进行定位放线，确定预留预埋的准确位置。 2024/1/28
加工制作
按照图纸和规范要求，加工制作预留预埋所需的构件和配件。
若发现管道堵塞，可使用专业疏通工具进行疏通，严重时可拆除部分管道进行清理。
2024/1/28
17
套管偏移或损坏原因探讨及纠正方法
套管材质不符合要求或管壁过薄，容易损坏。
预留孔洞位置不准确，导致套管安装偏移。
套管偏移或损坏原因分析
01
2024/1/28
03 02
18
套管偏移或损坏原因探讨及纠正方法
套管安装
将套管套在管道上，调整至合适位置后，使用专用卡箍或紧固件进行固定，确保套管牢固不松动。
套管固定
对于需要固定的套管，可采用焊接、膨胀螺丝等方式进行固定。焊接时应确保焊缝饱满、无夹渣等缺陷；使用膨胀螺丝固定时应选择合适的螺丝规格和长度，确保固定牢固可靠。
14
04 预留预埋施工中常见问题及解决方案
对于混凝土密实度不足、存在蜂窝麻面等缺陷的情况，应采用相应的修补措施进行整改，如局部凿除、重新浇筑等；
在整改过程中，施工单位应严格按照监理单位的整改意见进行施工，并在规定时间内完成整改任务；
对于尺寸、位置或数量不符合设计要求的预留孔洞和预埋件，应重新施工或进行局部修补，确保满足设计要求；
明确施工队伍的职责和任务，建立有效的沟通和协调机制。
2024/1/28
对施工队伍进行必要的培训，提高他们的技能水平和安全意识。

水电安装工程各工序做法图文解析，一看就懂！

水电安装工程各工序做法图文解析，一看就懂！来源：建筑工程鲁班联盟按照分项施工工序流程，图文解析以下十一项水电安装工程的施工工序及做法：一、砼结构板内PVC管/盒的施工二、砼剪力墙内PVC线/管的施工三、后砌墙内PVC线管/盒的施工四、户内强/弱电箱安装五、强/弱电桥架安装六、防雷接地及等电位施工七、砼楼板上立管孔洞预留和防水套管预埋八、砼剪力墙（后砌体）内套管的预埋九、UPVC排水立管安装十、PP-R给水管安装十一、消火栓管道安装清晰明了，一看就懂，分享给朋友们参考借鉴！一、砼结构板内PVC管/盒的施工工序流程图纸固化→线盒定位、固定→线管敷设、固定→隐蔽验收→浇砼时值班看护→线管、盒清理→线管疏通→管内穿引铁丝→线盒标识→弱电线管移交控制要点图纸固化、线盒定位、线管敷设、弱电线管移交共四个方面工序流程图文解析：1、线盒固定牢固、排列整齐、预留接口方向准确2、线管弯曲半径符合要求、上下交叉合理3、线管隐蔽前监理复核坐标，进行施工质量验收4、线管、盒在浇砼前安装状态5、浇砼时派专职电工值班看护，保证线盒隐蔽6、后砌墙线管甩口排列整齐，长短一致、间距均匀7、线盒排列整齐、间距一致、盒内清洁干净8、线盒清理后及时穿引铁丝，保证管路畅通9、线盒标识清楚，便于移交和检查二、砼剪力墙内PVC线管/盒的施工工序流程墙体内线管预留→预留线盒位标高测定→泡沫板固定→砼墙体内泡沫清理→线盒固定→洞口修补→线盒打磨控制要点线管预留位置、泡沫板预埋标高和坐标、线盒安装共三个方面工序流程图文解析：1、砼剪力墙内采用泡沫板预留线盒安装位置，标高准确2、砼浇筑完成后预留线盒位的泡沫成型规矩、方正3、砼剪力墙上预留泡沫清理完成后，孔洞内干净整洁4、砼剪力墙上PVC线盒安装，标高准确5、砼剪力墙上线盒修补，填塞饱满、表面平整6、砼剪力墙上线盒安装完成后与墙面平齐三、后砌墙内PVC线管/盒的施工工序流程墙体上划线定位→开槽→垃圾清运→线盒安装→线管敷设及固定→管线疏通→管口保护→墙槽修补→空鼓检查和移交→抹灰前线盒成品保护→线盒打磨和清理控制要点划线定位、线盒安装、空鼓检查、成品保护共四个方面工序流程图文解析：1、后砌墙上开槽，槽宽度和深度符合要求，割缝顺直2、后砌墙上线盒固定，砂浆填塞饱满3、后砌墙内PVC暗配管，线管敷设顺直4、PVC线盒内管口成品保护5、后砌墙线槽修补，全部采用瓜米石填缝，表面平整、无空鼓6、抹灰完成后，线盒面冒出抹灰面1~2mm7、PVC线盒冒出抹灰面打磨,保证线盒面与墙面平整8、成排线盒标高一致、线盒面与墙面平齐9、墙面括完腻子后，线盒安装效果四、户内强/弱电箱安装工序流程砌体上留洞→箱体上开孔→箱体坐标和标高复核→箱体安装、固定→灌浆→配管→箱体成品保护和清理控制要点箱体上开孔、坐标和标高复核、灌浆、成品保护共四个方面户内强电箱安装工艺流程图文解析：1、砼墙上强电箱预留孔，洞口尺寸满足箱体安装要求2、后砌墙上强电箱预留孔，洞口尺寸满足箱体安装3、后砌体上强电箱固定，采用瓜米石填塞饱满，箱体安装标高准确，箱体上开孔符合要求4、强电箱暗配PVC管排列整齐、线管间距均匀，入箱锁扣固定牢固5、安装在有保温要求的砌体上的箱体，应预留保温板厚度，确保配电箱体与保温完成后墙面平齐6、强电箱安装完成后与装饰面平齐，标高准确，箱体内干净整洁户内弱电箱安装工艺流程图文解析：1、砼墙上弱电箱预留孔洞，固定牢靠，标高准确2、后砌体墙上弱电箱瓜米石填塞饱满，线管开孔位置准确、孔距均匀3、入箱线管排列整齐、管口封堵严密4、弱电箱安装完成与装饰平齐效果五、强/弱电桥架安装工序流程定位弹线→支架安装→支架水平、垂直度校验→桥架安装、固定、校平→支架接地扁钢敷设→扁钢搭接口焊接→扁钢上接地标识安装→桥架跨接安装→桥架标识控制要点弹线、支架安装、桥架安装、扁钢安装、跨接安装共五个方面工序流程图文解析：1、激光定位仪，用于桥架支架定位弹线2、墙体上弹标高控制线3、桥架支架安装控制线4、桥架上预留接管孔，排列整齐、间距均匀5、预留接管孔与顶板上线盒位对应6、桥架接缝严密、固定牢靠，支架设置合理7、桥架过桥弯美观、规范，避让合理8、桥架过桥处，接地扁钢制作规范9、桥架翻弯处接地扁钢制作规范10、在单根桥架中间位置增加接地扁钢固定支座，采用铆接11、桥架支架接地扁钢采用搭接，螺栓固定牢靠，接地标识清晰、规范12、桥架标识清晰，张贴规范13、桥架支架上接地扁钢，在阴角转角处的做法14、桥架支架上接地扁钢，在阳角转角处的做法15、桥架支架上接地扁钢，在变径处的做法16、桥架接地跨接做法规范17、公共过道上桥架安装整体效果图118、公共过道上桥架安装整体效果图2六、防雷接地及等电位施工工序流程基础内桩基引下线施工→接地扁钢敷设→柱内引下线施工→均压环焊接→门窗接地施工→等电位箱施工→屋面避雷网焊接→接地电阻测试→接地标识制作和安装控制要点搭接焊缝长度、引下线标记、等电位箱安装、屋面避雷网施工、接地电阻测试共五个方面基础接地施工工序流程图文解析：1、基础接地母线在穿越柱基时，预埋热镀锌接地扁钢，并与柱内引下线可靠焊接2、基础接地母线在穿越挡墙时，预埋热镀锌接地扁钢，并与墙体内引下线可靠焊接3、埋地接地扁钢的埋设深度符合设计和规范要求楼层防雷接地施工工序流程图文解析：1、柱内引下线与梁内均压环可靠焊接，采用双面焊接，焊缝长度符合规范要求2、梁内均压环焊接，采用双面焊接，焊缝长度符合规范要求3、外墙铝合金门窗预留接地连接板，与柱内引下线可靠焊接4、卫生间等电位用预留接地钢筋，与均压环可靠焊接5、卫生间等电位箱安装标高准确，与砌体间的填塞采用瓜米石且填塞饱满6、等电位箱安装完成后与墙面平齐，箱内整洁干净七、砼楼板上立管孔洞预留和防水套管预埋工序流程留孔用木盒及防水套管的制作→孔洞定位→木盒及套管的固定→浇砼前坐标的复核→浇砼后洞口清理→洞口安全防护控制要点孔洞定位、坐标复核、洞口防护、防水套管制作和安装共四个方面砼楼板上预留孔洞施工工艺流程图文解析：1、砼楼板上木盒预留孔洞，排列整齐、固定牢靠，加筋位置准确2、砼楼板上UPVC管预留孔洞，位置正确、排列整齐、固定牢靠，临时封填严密3、监理工程师对预留孔洞坐标复核4、砼楼板上预留孔洞位置准确，洞口内清理干净5、砼楼板上预留孔洞上方木板防护到位6、外立面挑板上预留孔洞整体效果图屋面防水套管施工工艺流程图文解析：1、屋面防水套管加工，焊缝平直、光滑，套管高度符合设计和规范的要求2、屋面防水套管安装，固定牢靠、封堵严密，防腐到位3、出屋面管道穿越防水套管时，防水封堵应严密不漏水八、砼剪力墙（后砌体）内套管的预埋工序流程套管下料→安装前定位→套管组合焊接→套管固定、封堵→坐标复核、隐蔽→套管内清理→套管标识控制要点套管下料、定位、复核、固定共四个方面砼剪力墙上钢套管施工工艺流程图文解析：1、钢套管码放整齐、长度符合要求，管口封堵严密2、砼墙内预埋用钢套管电焊组合固定，确保套管间距一致，防腐到位3、砼墙内钢套管预埋，固定牢靠，间距均匀，封堵严密4、砼墙内钢套管预埋效果图，标识清晰砼墙上UPVC套管施工工艺流程图文解析：1、UPVC套管码放整齐，下料长度符合要求，管口封堵严密2、砼墙内UPVC套管安装位置准确、固定牢靠、封堵到位3、砼墙上UPVC套管在拆模后的效果，标识清晰，坡度正确后砌墙上UPVC套管施工工艺流程图文解析：1、后砌墙上UPVC套管预埋，套管下料时应预留抹灰层厚度，并抹灰完成后冒出墙面10~20mm为宜2、UPVC套管冒出抹灰面10~20mm3、UPVC套管打磨后与装饰面层平齐4、不抹灰墙面与UPVC套管平齐九、UPVC排水立管安装工序流程立管上孔洞清理→上下吊线→支架安装→UPVC排水管安装→套管安装、固定→孔洞支模→浇砼→振捣→ 闭水试验→洞口二次浇砼、抹平→移交控制要点上下吊线、管道支架安装、排水管安装、支模、振捣、闭水试验共六个方面UPVC排水管道施工工艺流程图文解析：1、单根UPVC排水立管支架安装，上下采用铁丝作垂直吊线2、多根管道共用一个角钢支架，用铁丝作上下垂线，保证立管垂直度3、排水立管上钢套管预制，并作局部防腐处理4、UPVC排水立管与支架接触紧密固定牢靠，垂直度符合规范要求5、UPVC排水管与支架间采用塑料隔开，符合规范要求6、UPVC排水立管表面采用塑料薄膜缠绕作成品保护7、UPVC排水立管孔洞的吊模全部采用木方作支撑,保证砼结构板面下部平整8、浇砼前UPVC立管上的套管先作填塞，并保证套管四周的环形间隙一致9、UPVC排水立管孔洞在浇砼时，必须采用手持式振动器进行振捣10、UPVC排水立管在一次浇砼后进行蓄水试验11、UPVC排水立管孔洞闭水格后进行二次浇砼找平12、卫生间排水支管甩口时，一次把穿墙套管加上节点13、UPVC排水立管穿楼板处孔洞封堵后,下部与原结构板平齐14、UPVC排水立管上套管,冒出地面部分的做防腐处理十、PP-R给水管安装工序流程图纸固化→定位弹线→支吊架制作、安装→PP-R给水管热熔→管道水平校正→管道固定→穿墙套管内填塞→穿墙孔洞修补→管道水压试验控制要点图纸固化、弹线、热熔、校正、套管填塞、水压试验共六个方面PP-R给水管道施工工艺流程图文解析：1、PP-R给水管道的支架在施工前，须在砼结构板下弹控制线，保证支架在一直线上2、走道内PP-R给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求PP-R管与固定支架间加设塑料软管作保护给水支管穿墙套管内封堵填塞3、PP-R冷热水管道安装，支架间距符合规范规定4、阳台PP-R给水管安装效果十一、消火栓管道安装工序流程管道除锈、刷漆→坡口制作→立管吊线→支架制安→管道固定、焊接→套管安装→立管洞吊模→洞口闭水→消火栓箱安装→消火栓支管甩口→消火栓安装→管道水压试验控制要点除锈刷漆、坡口、焊接、吊模、洞口闭水、水压试验共六个方面消火栓管道施工工艺流程图文解析：1、消火栓管道除锈、刷漆，钢管表面刷漆均匀2、焊接钢管管口处按规范要求（厚度大于4mm）应切坡口处理3、消火栓管道支架的制作，在安装前面对支架表面刷漆4、管道支架在安装时，须采用上下吊垂线法固定，保证管道垂直度5、立管固定支架上钢板暗埋做法，固定须牢靠6、修补完成后的立管支架，感观比较美观7、管道不切坡口时，在点焊时两管间应留有1~2mm间隙8、立管与支架固定牢靠，接触紧密9、层高大于5米时，立管上设两个支架焊口成型，外表做好防腐处理10、走道内消防环状管安装11、消火栓管与PP-R管、桥架间的交叉避让12、为保证走道吊顶标高，局部支管采用反抱形式固定管道13、消火栓支管安装完成后，须对管外表再做一道防腐处理14、消火栓口安装位置准确，标高符合规范要求。

水电施工工艺图文讲解

变通口必须安装于正上方。
2、非排污口必须安装存水弯防臭处理。 3、管件完整完毕后必须封堵管口避免后期施工中掉入建渣或其他杂物堵塞管道。
4、施工完成后必须对水管进行加固处理（图中采用水泥墩固定），形成排水坡度。
5、完工后清扫坑内垃圾。
异层排水系统
异层排水注意事项：
1、异层排水管吊杆抱箍必须安装牢固。 2、非排污口必须安装存水弯，改造蹲便下水必须安装存水弯。
一个底盒下口只允许出现两根，两根以上线管正
确做法
线管接头统一，处于同一水平线
转交处折弯角度线统一、由内到外均匀扩展，转角处两端线卡固定排列整齐
强电电流屏蔽处理，锡箔纸缠绕长度规范统一、过桥弯度统一
案例分析示意讲解
冷热水管间距大于10mm，开槽宽度均匀，线槽笔直水管整管，减少焊接点，减少漏点
为了防止间接触电和防接地系统故障引起的爆炸和火灾而做的等电位联结，可以有效预防建筑物防雷系统故障和电子信息设备过电压带来的损坏事故的干扰。
等电位联接端子箱将建筑物如高层住宅、医院、泳池等内的钢筋网，配电盘中的PE线端子、插座、上下水管、暖气管道，煤气管道，卫生间的金属浴盆、浴架、淋浴器扶手、电冰箱、空调、导电地板的金属网络将其联接到各自的等电位联接端子箱内的端子板上，从而构成各自的等电位体，保护人和设备的安全。
案例分析示意讲解
冷热水管分色、保温、降噪处理、转角处吊杆固定，间距100mm以上，吊卡间距统一规范顶面射灯线圆三通分线、波纹管套线保护水电完工后，空开箱空开安装完毕、测试线路安装临时开关及照明
墙面线管整齐排列，线卡整齐固定
强电在上，弱电在下，屏蔽处理
案例分析示意讲解
预留线波纹状缠绕
线卡排列整齐、间距统一

60张主体水电预埋安装工程工序做法照片，学习了！

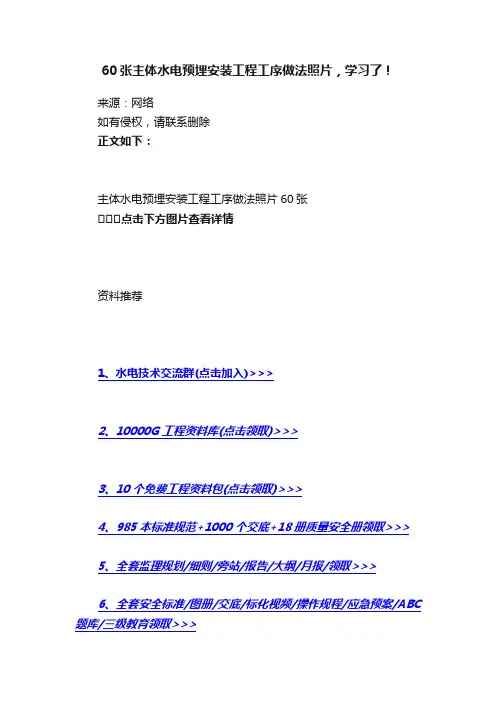

60张主体水电预埋安装工程工序做法照片，学习了！
来源：网络
如有侵权，请联系删除
正文如下：
主体水电预埋安装工程工序做法照片60张
点击下方图片查看详情
资料推荐
1、水电技术交流群(点击加入)>>>
2、10000G工程资料库(点击领取)>>>
3、10个免费工程资料包(点击领取)>>>
4、985本标准规范+1000个交底+18册质量安全册领取>>>
5、全套监理规划/细则/旁站/报告/大纲/月报/领取>>>
6、全套安全标准/图册/交底/标化视频/操作规程/应急预案/ABC 题库/三级教育领取>>>
7、全套水电安装资料表格/方案/交底/标准规范领取>>>
8、福利来了！16G101/18G901土建立体识图图集，你想要的都在这儿啦！
9、万达全套220个中建施工方案免费下载！>>>
推荐关注。

图解水电安装施工工艺ppt课件

• 标准层或标准单元：必须以样板带路。样板施工完成后，现场实际清理材料需用数量，按样板用量提出材料计划。
• 贵重材料：如电缆、桥架等，必须按实地丈量提出材料计划。
② 材料领用管理
•
现场必须建立封闭式安装库房，安装材料必须入
库管理，材料入库质量验收由安装工程师负责。
•
对于管件、线盒、弯头等配件材料及电线、灯具
5959upvc套管码放整齐下料长度符合要求管口封堵严密墙内upvc套管提前用砼预制做到坡度标高控制一次到位pvc空调套管制作工艺6060空调套管预留工艺在砼结构上钻孔插筋控制套管的标高和位置在砼结构上钻孔插筋控制套管的标高和位置6161浇砼前upvc立管上的套管先作填塞并保证套管四周的环形间隙一致卫生间排水支管甩口时一次把穿墙套管加上节点排水套管安装工艺6262空调套管安装质量要点一后砌墙上upvc套管预埋套管下料时应预留抹灰层厚度并抹灰完成后冒出墙面1020mm为宜不抹灰墙面upvc套管安装与墙面平齐6363upvc套管冒出抹灰面部分在粉刷前及时磨平upvc套管打磨后与装饰面层平齐空调套管安装质量要点二6464竣工验收套管质量验收标准立管套管空调套管排水穿墙套管给水套管6565第三章施工过程工艺质量要求工艺质量管控要点一
• 凡需报经业主、现场监理进行验收确认的工序,报检前必须内部组织进行预检。
• 一般工序报检前的预检由安装负责人会同专业施工员进行,报质监站验收的分项分部工程中间验收等,在报检前必须由技术负责人组织有关技术人员进行预检。
• 预检原则上要求模拟正式验收的程序进行,并形成内部预检纪录。 • 竣工前由项目负责人组织进行工程整体内检,发现问题限时整改。。 17
作业人数
作业人员变动频繁或作业人数急剧增加，是品质下滑的重要原因。

高标准水电安装施工工艺

5、样板引路制度: 标准层施工必须先确定样板,各方验收通过后进行在大面积施工公共卫生间应先做样板间,新型墙体开槽布管(暗埋电管和水管)前也要求先局部先开槽,确定材质和开槽工艺,避免因盲目施工造成对土建成品的破坏。
安装停止点检查如下： 1）防雷接地：基础防雷接地焊接；首层均压环焊接；屋顶层避雷网焊接。 2）标准层首层预留预埋（线管和套管、洞口预留预埋）。 3）室内二次预埋样板（线盒、箱体安装，砌体配管，穿墙套管安装）。 4）给排水室内安装样板；水电安装交房样板。
8、修正材料计划材料领用管理制度
9、大面积实施→验收 10、收方结算
措施
① 大面积实施前必须以图片及实物样板进行交底，并留下交底记录。
② 大面积实施时应做好与土建工序的协调配合工作，实行作业面移交和反移交程序。
③ 严格按施工进度计划进行穿插作业，做到赶前不赶后，一旦有条件，必须穿插施工。杜绝后期抢工造成品质下降、成本增高。
③ 二次结构（砌体）预埋作业图
a) 成品线盒及箱体点位图（固化位置、线盒类别、标高）。 b) 墙体线管预埋图（如为二次开槽，应注明槽宽、槽深）。 c) 厨房、卫生间各种功能点位图。
④ 安装作业图
a) 厨房卫生间安装走向图 b) 公区安装布线图
特别强调：作业图必须清楚反应绕梁、绕墙、障碍转向等影响工程量而设计图不能反映的节点。
3
二、品质要素关系
品
与成本关系质
品
与进度关系质
品
与固定作业人质员关系
与作业方法关品
系
质
品质与管理关
品质
系
成本
施工的目的是保证工程质量，满足功能需求，一味的靠增加成本来提高升品质，不一定能达到预期效果。

家装装修工艺水电、泥工、木工的工艺讲解(图文并茂)

工艺讲解(图文并茂)先来讲解下水电工艺1、线入管（线必须套在PVC的保护线管里，我们的线管是联塑的，基本踩不破,线在线管中是全封闭的），管入盒（线管必须插到开关底盒里）线在线管中间无接口，线在线管中的截面积不超过线管的40%（保证线的散热和以后的跟换灵活，方便检修）。

强弱电分开套管（强电的周围会有很强的磁场，会影响和干扰弱电的信号，导致电话、电视信号的不清晰。

强电线用的是金杯国标的多股软线（一般公司用的是硬质线），弱电线全部用的是秋叶原的（一般公司用的是山寨版安普的线），然后横平竖直，方便以后的检修，找电路的走向。

我们公司与其它公司不同的一些施工工艺：其一，转弯的地方不要用弯头，特别是直角弯坚决不用。

（大家可以试验一下，将弯头解剖以后，它是一个纯直角，如果要跟换线的话，三根线在通过直角弯的时候，会很难抽动，不利于线的更换。

我们建议用冷弯法，将与线管等直径的唐璜套到线管里，将线管弯成我们需要的角度，这样及不影响线管内的截面积，又保证了转弯线管部位的平滑。

在换线的过程但中，保证线的顺利通行。

其二，管与管之间不用打胶，直接用连接好就行。

因为现在的铺砖都是干铺法，本身地下面就基本没有什么水分，也就基本没有多少水分会到线管里。

再一个管与管之间打胶会要一个很严重的问题，PVC胶能够将PVC线管粘合在一起，它对塑料是有一定腐蚀作用的。

单在对线管之间打胶的时候，很有可能胶打多了一点，而且是在里面，根本看不到。

将胶滴到了线管里的线的胶皮上，这样不知不觉就将线的胶皮腐蚀掉了，导致短路。

所以我们建议不要对线管打胶封闭。

水路1、水路主要是横平竖直，左热右冷。

买房,购房,装修论坛,房产论坛2、我们用的管是PP-R管，它的主要成分是聚氯乙烯。

也叫热熔管，它的管与管之间的连接是通过一个电加热器，将两根管溶合在一起，形成一根通管。

这种管的关键就是连接部位的连接情况好坏。

连接以后我们要做打压试验，以此来检验管的连接情况，看是否有渗漏。
