数字直放站介绍(调试版)

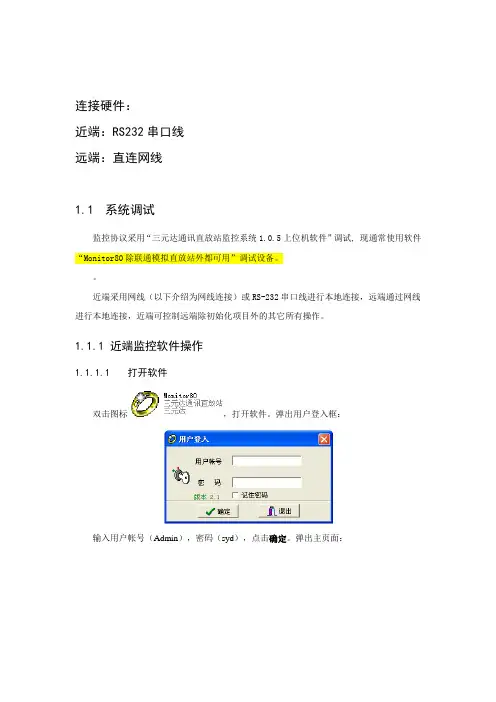

2.DRRS数字光纤直放站调试
连接硬件：近端：RS232串口线远端：直连网线1.1系统调试监控协议采用“三元达通讯直放站监控系统1.0.5上位机软件”调试, 现通常使用软件“Monitor80除联通模拟直放站外都可用”调试设备。
近端采用网线（以下介绍为网线连接）或RS-232串口线进行本地连接，远端通过网线进行本地连接，近端可控制远端除初始化项目外的其它所有操作。
1.1.1近端监控软件操作1.1.1.1打开软件双击图标，打开软件。
弹出用户登入框：输入用户帐号（Admin），密码（syd），点击确定。
弹出主页面：在站点信息栏任意位置右击鼠标。
选择新增站点：在弹出的新增直放站对话框内填入站点参数：完成后点击确定（子机个数依实际情况填写）。
在站点信息栏内选中新建的站点，右击鼠标，选择连接站点。
在弹出的通讯连接对话框内填入通讯参数，完成后点击确定。
如果找不到相应的通讯口，则可以在配置数据——数据选项中加入相应的com口，点击保存即可。
1.1.1.3监控板初始化在主界面点击右键，选择监控板初始化点击查询，（此时站点编号为上位机随机安排，不是实际设备的站点编号，因此首先得用查询功能将正确的站点编号查询回来），或者将设备直放站变化改为00000000，站点编号00，直接点击设置：1.1.1.4读监控列表在主界面右击鼠标，选择读监控量列表。
点击查询按钮，上位机会发送大概4条短信进行查询列表，此时不能关闭列表框。
待进度完成后，点击关闭按钮即可，此时操作区就出现了相应的监控量。
（注：点击清空按钮则会将操作区内显示的监控量清除。
其中已存在的监控参量是表示操作区显示的所有监控，不存在的监控参量则表示数据库中有而操作区没有的。
）查看短信发送情况，可以按快捷键F2，选择相应的通讯方式查看，如下图：当“未发送信息显示区”内的短信为空时，表示已完成发送。
1.1.1.5 查询监控量信息监控量列表分为： 状态信息：告警量；参数信息：设备参数信息、查询号码、上报号码等；基本信息：工作信道、门限阈值、上行衰减值、下行衰减值、输入值、输出值等。
GRRU-数字直放站
GRRU-数字直放站
福建飞毛腿科技有限公司
与世界移动通信发展同步
福建飞毛腿科技有限公司
目录
1.GRRU介绍 2.GRRU工作原理 3.GRRU技术指标 4.GRRU组网 5.GRRU应用
与世界移动通信发展同步
2
福建飞毛腿科技有限公司
前言
随着移动通信网络优化的不断深入，网络对
21
与世界移动通信发展同步
9
福建飞毛腿科技有限公司
数字化过程是需要时间的，一般宽带数字机
时延不超过5us,而基带方式超过12us，因此 实际效果上，宽带机比基带机好。 本公司采用的是宽带型数字直放站。
与世界移动通信发展同步
10
福建飞毛腿科技有限公司
GRRU技术指标
工作频段 输出功率 互调 工作带宽 增益 带内波动 带外抑制 光发（依组网要求） 光收灵敏度 时延 噪声系数 驻波比 射频接头 工作电压 工作环境 外形尺寸 重量 上行:885~909MH 20W、40W、60W －32dBc 24MHz 50dB ﹤3dB f。±2.5MHz≥40dB －6～2dBm ﹥－20dBm ﹤5μs ≤4dB ≤1.4 50Ω(N8) A:48V -30~+60 º C A:500*190*420mm A：10Kg B:630*270*420mm B:25Kg B:AC220V或24V 下行:930~954MHz
抗干扰能力强,更好的提高设备参数指标和性能 信噪比提高,更好的提高话音质量和业务 接收端强度要求更低,传输距离更远 相对于RRU系统单载频拉远有更灵活的载频适应 适应基站能力更强 各种接口技术CPRI都已明确规定 通道密度更高
800MHz数字集群光纤直放站使用说明
GZFT800-III数字集群光纤传输直放站使用说明机密级别：绝密机密内部文件部门：武汉虹信通信技术有限责任公司网络技术事业部拟制：年月日审核：年月日中试：年月日标准化：年月日批准：年月日GZFT800-III数字集群光纤传输直放站使用说明2008年1月武汉邮电科学研究院 武汉虹信通信技术有限责任公司版权声明武汉虹信通信技术有限责任公司对本手册保留一切权利。
本手册受到著作权法的保护，未经武汉虹信通信技术有限责任公司的书面许可，任何单位和个人不得以任何方式对本手册的全部或任何部分（包括电子版本）进行复制、影印、删减、编译为机读格式。
版权所有，侵权必究。
说明本手册介绍了武汉邮电科学研究院（WRI）武汉虹信通信技术有限责任公司生产的GZFT800-IIIA和GZFT800-IIIB直放机的安装、使用和维护方法。
使用GZFT800-IIIA和GZFT800-IIIB直放机设备的用户，在安装、使用该设备之前，请认真阅读本手册。
我们已经对本手册进行了严格仔细的校对，但我们不能保证本手册完全没有错误和疏漏。
武汉虹信通信技术有限责任公司有对本手册的内容随时进行改进或修改的权利，若有更改，恕不另外通知。
欢迎对本手册提出修改意见。
本手册适用于数字集群移动通信系统下行工作频段：851MHz～866MHz。
上行工作频段：806MHz～821MHz。
第一章概述集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。
CCIR称之为Trunking System(中继系统)，为与无线中继的中继系统区别，自1987年以来，更多译者将其翻译成集群系统。
追溯到它的产生，集群的概念确实是从有线电话通信中的“中继”概念而来。
1908年，E．C．Mo1ina发表的“中继”曲线的概念等级，证明了一群用户的若干中继线路的概率可以大大提高中继线的利用率。
“集群”这一概念应用于无线电通信系统，把信道视为中继。
“集群”的概念，还可从另一角度来认识，即与机电式(纵横制式)交换机类比，把有线的中继视为无线信道，把交换机的标志器视为集群系统的控制器，当中继为全利用度时，就可认为是集群的信道。

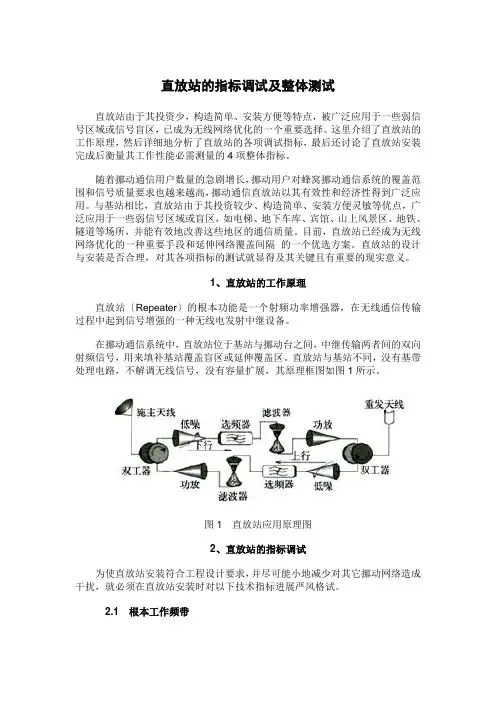

直放站的指标调试及整体测试
直放站的指标调试及整体测试直放站由于其投资少，构造简单、安装方便等特点，被广泛应用于一些弱信号区域或信号盲区，已成为无线网络优化的一个重要选择。
这里介绍了直放站的工作原理，然后详细地分析了直放站的各项调试指标，最后还讨论了直放站安装完成后衡量其工作性能必需测量的4项整体指标。
随着挪动通信用户数量的急剧增长，挪动用户对蜂窝挪动通信系统的覆盖范围和信号质量要求也越来越高，挪动通信直放站以其有效性和经济性得到广泛应用。
与基站相比，直放站由于其投资较少、构造简单、安装方便灵敏等优点，广泛应用于一些弱信号区域或盲区，如电梯、地下车库、宾馆、山上风景区、地铁、隧道等场所，并能有效地改善这些地区的通信质量。
目前，直放站已经成为无线网络优化的一种重要手段和延伸网络覆盖间隔的一个优选方案。
直放站的设计与安装是否合理，对其各项指标的测试就显得及其关键且有重要的现实意义。
1、直放站的工作原理直放站〔Repeater〕的根本功能是一个射频功率增强器，在无线通信传输过程中起到信号增强的一种无线电发射中继设备。
在挪动通信系统中，直放站位于基站与挪动台之间，中继传输两者间的双向射频信号，用来填补基站覆盖盲区或延伸覆盖区。
直放站与基站不同，没有基带处理电路，不解调无线信号，没有容量扩展，其原理框图如图1所示。
图1直放站应用原理图2、直放站的指标调试为使直放站安装符合工程设计要求，并尽可能小地减少对其它挪动网络造成干扰，就必须在直放站安装时对以下技术指标进展严风格试。
2.1根本工作频带GSM900直放站的工作频带应满足上行：890～909MHz，下行：935～954MHz。
为适应部分站点的特殊需要〔如抑制竞争对手信号或抑制干扰〕，要求宽带直放站的带宽在2～19MHz范围内可调，详细工作频带的设置按设计文件〔方案〕的要求。
2.2带内平坦度在直放站输入信号和增益保持不变的情况下，在直放站输出端测试在直放站有效工作带宽内的不同频率上最大和最小输出信号的差值〔峰峰值〕。
GSM900数字光纤直放站使用说明书
数字光纤直放站使用说明书(GSM)数字光纤直放站(GSM )一、产品概述 1、背景该类型直放站属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。
GSM 数字光纤直放站是为消除GSM 频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。
被广泛用于消除城市因受高楼大厦等影响而产生的室内外局部弱信号区2、特点A)、指标符合行业标准要求，系统工作稳定、效率高。
B)、模块集成化、全双工双端口设计，兼容性强。
C)、系统按IP65的防尘等级，自然散热、重量轻、安装简便。
D)、本地、远程监控均符合相关通信监控协议规范，便于工程调试和日常维护。
二、工作原理系统通过近端BS 端口耦合GSM 通信基站的下行信号，通过数字光纤近端模块将射频信号转换为光信号，远端单元将光信号还原为射频信号经功率放大后经高选择性双工器对通带外的信号进行极好的隔离，由重发天线发射至覆盖区，同时在上行链接路径中，覆盖区域内的GSM 信号以同样的工作方式由上行放大链路处理后发射到相应基站，实现通信基站和用户的无缝链接，从而达到延伸覆盖范围的目的。
1、工作原理框图见图1-1监控单元电源单元监控单元电源单元近端远端图1-12、设备主要技术指标见表1-1GSM数字光纤直放站技术指标表1-1三、工程安装1、设备组成表1-22、工程安装注意事项：A)、安装地点的勘察：大多数光纤直放站用于楼层的再分布覆盖，通常是对耦合基站的信号进行放大达到扩大基站覆盖范围，光纤直放站的重发天线应安装在基站覆盖区边界处。
由于重发天线是定向角度天线，其安装点最好选在盲区边沿。
尽量减少光纤直放站与基站重叠覆盖的区域面积，以保证对GSM系统的干扰尽可能最小。
一般在选择待覆盖点时，需要使用频谱分析仪或路测仪对基站信号强度进行监测(确保在弱信号区)，避免在基站覆盖交叉区域和基站导频切换频繁地区安装光纤直放站。
光纤直放站调试说明
最大增益
70±3dB
70±3dB
增益可调范围 带内平坦度
最大输入电平 最大输出电平
三阶互调 噪声系数
时延 输入/输出驻波比 输入/输出连接器
31dB，1dB 步进
31dB，1dB 步进
≤3dB
≤3dB
13dBm
0dBm
0dBm
37/40/43dBm
≤-36dBm
≥40 dBc
≤4dB
7
光纤直放站使用说明书
5 近端机安装方法：将近端机放入机房机柜，锁定固定螺丝即可。 用光纤跳线(APC 接口)把与远端机传来的信号送入近端机 LASER 端。把基站耦合的信号通过馈线与 BS 端相连。安装给 MODEN 配置 的外置天线。
6 根据工程调试软件 OMT1.0，查看近端机的工作状态，设置近端机 的站点编号和网管参数。通过近端机调整远端机上下行增益，查 看功率输出显示，将功率调整在合适的状态即可(注：近端机必须 将查询电话号码和告警电话号码设置在网管参数项中)。
2、互调失真小：满功率输出时的三阶互调可达 40dBc 以上。 3、 上行噪声系数小：最小噪声系数≤4dB。 4、 光路监控功能：光纤式光端机的损坏可及时反映告警。 5、 安装简单：机器自带标准安装挂板，只要 4 个 M8 以上的膨胀
螺丝就可以固定在墙上，或配上抱箍就能固定在铁塔或水泥杆 上。 6、 调试容易：配以界面简单的本地调试软件，可以很方便地把机 器根据当地的信号状况调整到最佳工作状态。 7、 统一的网络管理平台：配备管理完善的网管监控软件，实时了 解当前设备的状态，便于客户的使用和维护。 8、 兼容性好：完美兼容国内各不同厂家的直放站本地调试软件和 网管监控平台。 9、 软件更新：适应不断增加完善功能的后续要求。
GSM 40W 16选数字光纤直放站说明书
产品说明书GSM 40W 16选数字光纤直放站目录一、系统介绍 (3)1.1、系统功能 (3)1.2、应用说明 (3)二、产品介绍 (4)2.1设备简介 (4)2.2产品特点和优势 (4)三、设备原理图 (7)四、设备技术规格书 (8)五、设备安装说明 (11)5.1、光纤近、远端机 (11)5.2、设备安装 (11)1）安装环境 (11)2）设备固定 (12)3）设备接地 (13)六、软件安装使用 (13)6.1硬件要求 (13)6.2操作说明 (13)6.2.1操作准备 (13)6.3、常见联机通信的故障解决 (25)1)本地不能通信 (25)2）远程不能通信 (25)七、设备的安装与维护 (25)7.1、维护与维修注意事项 (25)7.2、紧急情况处理 (26)7.3、故障处理流程 (26)在移动通信迅速发展的今天，无论何种无线通信的覆盖区域都将产生弱信号区和盲区，而直放站(repeater)作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站可在不增加基站数量的前提下保证网络覆盖，是解决通信网络延伸覆盖能力的一种优选方案。
它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。
1.1、系统功能GSM数字基站拉远系统是一种GSM移动通信基站信号拉远设备。
它通过把射频信号转换到数字信号，然后传输数字化的光信号。
通过数字方式补偿MHU（Master Hub Unit）和RRU（Remote Radio Unit）之间的光损耗，更好的提高系统效率。
1.2、应用说明针对各类地区及应用场所，由于基站的密集性、用户话务量等不同，建议采用如下直放站的应用原则：城市密集区由于用户量大，基站数量较多，一般不存在大范围的信号盲区，直放站只是用于解决小范围区域的补盲以及建筑物内的信号覆盖。
数字无线直放站介绍
软无线电技术
思路
软件无线电是以一个通用、标准、模块化的硬件平台为依托， 通过软件编程来实现系统的各种功能。它通过减少功能单一、
灵活性差的硬件电路，尤其是减少模拟环节，把数字化处理尽
量靠近天线。
特点
软件无线电强调体系结构的开放性和全面可编程性，通过软件
的更新改变硬件的配置结构，实现新的功能。软件无线电的这 些特点决定了系统能够通过更新、升级软件来实现更新、升级、 增加新的功能。提高了系统的灵活性和扩展性。
技术特点
上行采用时隙关断实现噪声抑制功能，
不干扰基站
具备星型组网功能 支持多载波，最多16CH 采用数字滤波技术，性能优于模拟滤波，
无线数字 设备1
不影响GPRS、EDGE传输速率
无线数字 设备2
终端
……
基站
无线数字 设备N
星型组网示意图
数字无线直放站功能介绍—业务量统计
无线信道业务量统计
噪声抑制
不干扰基站——单个信源扇区带24台数字无线不影响基站底噪 适应复杂电磁环境-信号选择性好 对信源基站的适应性强 支持各种跳频方式
支持GPRS、EDGE数据业务
最大可支持16CH的信源
假设基站底噪为：-117dBm、 基站允许引入噪声：< -121dBm
数字无线直放站功能介绍—星型组网
下行 LLC吞 吐量 (Kb/s)
15.17
134.2 1
0.9%
133.2 3
数字无线噪声抑制直放站——使用效果
中海南辉园－－模拟直放站与数字直放站的数据业务对比
模拟直放站
数字无线噪声抑制直放站——使用效果
中海南辉园－－模拟直放站与数字直放站的数据业务对比
下行 平均 时隙 数量 4.00 时隙分配统计 1个 时隙 比例 0.0% 2个 时隙 比例 0.0% 3个 时隙 比例 0.0% 4个 时隙 比例 100. 0%
GSM900数字光纤直放站使用说明书word精品文档16页
数字光纤直放站使用说明书(GSM)数字光纤直放站(GSM)一、产品概述1、背景该类型直放站属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。
GSM数字光纤直放站是为消除GSM 频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。
被广泛用于消除城市因受高楼大厦等影响而产生的室内外局部弱信号区2、特点A)、指标符合行业标准要求，系统工作稳定、效率高。
B)、模块集成化、全双工双端口设计，兼容性强。
C)、系统按IP65的防尘等级，自然散热、重量轻、安装简便。
D)、本地、远程监控均符合相关通信监控协议规范，便于工程调试和日常维护。
二、工作原理系统通过近端BS端口耦合GSM通信基站的下行信号，通过数字光纤近端模块将射频信号转换为光信号，远端单元将光信号还原为射频信号经功率放大后经高选择性双工器对通带外的信号进行极好的隔离，由重发天线发射至覆盖区，同时在上行链接路径中，覆盖区域内的GSM信号以同样的工作方式由上行放大链路处理后发射到相应基站，实现通信基站和用户的无缝链接，从而达到延伸覆盖范围的目的。
1、工作原理框图见图1-1图1-12、设备主要技术指标见表1-1GSM数字光纤直放站技术指标表1-1三、工程安装1、设备组成表1-22、工程安装注意事项：A)、安装地点的勘察：大多数光纤直放站用于楼层的再分布覆盖，通常是对耦合基站的信号进行放大达到扩大基站覆盖范围，光纤直放站的重发天线应安装在基站覆盖区边界处。
由于重发天线是定向角度天线，其安装点最好选在盲区边沿。
尽量减少光纤直放站与基站重叠覆盖的区域面积，以保证对GSM系统的干扰尽可能最小。
一般在选择待覆盖点时，需要使用频谱分析仪或路测仪对基站信号强度进行监测(确保在弱信号区)，避免在基站覆盖交叉区域和基站导频切换频繁地区安装光纤直放站。
安装地点勘察应综合考虑上述因素。
数字光纤直放站
西瑞克斯（北京） 西瑞克斯（北京）通信设备有限公司
二、整机结构及部件介绍
一体化功放模块
• •
一体化功放模块内部分为低噪放和下行功放两部分，下行线性功放主要对下行信号进行线性功率放大， 因其输出功率大，为了利于散热，采用卧式安装。 一体化功放模块主要包含四个射频接口、两个个电源接头（分别为9V和27V），一个本地RS232接口， 四个安装定位孔。
西瑞克斯（北京） 西瑞克斯（北京）通信设备有限公司
二、整机结构及部件介绍
一体化功放模块
• •
一体化功放模块内部分为低噪放和下行功放两部分，下行线性功放主要对下行信号进行线性功率放大， 因其输出功率大，为了利于散热，采用卧式安装。 一体化功放模块主要包含四个射频接口、两个个电源接头（分别为9V和27V），一个本地RS232接口， 四个安装定位孔。 四个射频接口说明： 四个射频接口说明： PA-IN：一体化模块功放RF输入； PA-OUT：一体化模块功放RF输出； LNA-IN：一体化模块低噪放RF输入； LNA-OUT：一体化模块低噪放RF输出； RS232外部接口说明： 外部接口说明： 外部接口说明 RS232外部接口主要用于整机监控板与 一体化模块相连，完成整机监控板对一体 化模块状态的查询监控功能
散热风扇
变频器模块 MODEN模块
监控板模块 双功器
电源模块
光模块
西瑞克斯（北京） 西瑞克斯（北京）通信设备有限公司
二、整机结构及部件介绍
近端机装配示意图
西瑞克斯（北京） 西瑞克斯（北京）通信设备有限公司
二、整机结构及部件介绍
近端机装配示意图
西瑞克斯（北京） 西瑞克斯（北京）通信设备有限公司
二、整机结构及部件介绍
二、整机结构及部件介绍
数字光纤直放站介绍
三：数字光纤直放站产品牡点 7、支持分集接收：
考虑覆盖的链路平衡问题，上行具有接收分集功 能，接收分集功能可以获得额外的分集增益，从而平 衡系统上、下行链路信号，有效提高了上行信号的抗 衰落性。
Z-Stone Technology
三：数字光纤直放站产品牡点 8、监管方便： 全部模块均采用RS485控制，可通过监控软件远 程对各模块进行独立操作，查询、设置各模块的工作 状态，可以有效降低操作维护的人力成本。 在基带模块预留HDLC标准接口，用于实现上、 下变频器，I/Q变频器、接收电路、发射电路和天线 接口的监控。 具有准确的自动告警功能，实时监测系统各模块 工作状态。
Z-Stone Technology
四：数字光纤直放站应用介绍 1、新建或迁站时解决机房选址困难（替代基站用） 城市中小区居民整体以高学历、高收入人群为主， 一 方面对通信质量要求较高；另一方面健康意识也高， 对电磁波产生普遍的抵触心理，基站选点也存在 一定难 度。 数字光纤直放站体积小、安装简便，而且兼有基站 的覆盖效果，是基站搬迁和新建基站难的最佳解决方案。
Z-Stone Technology
三：数字光纤直放站产品牡点 9、其它特点：
远端设备体积小、重量轻、造型美观，给安装、 维护带来诸多便利。 整机功耗较低，后备电源配置简单投资小。
Z-Stone Technology
主要内容
一：数字光纤直放站产生背景 二：数字光纤直放站产品介绍 三：数字光纤直放站产品特点 四：数字光纤直放站应用介绍 五：数字/模拟光纤直放站比较 六：数字光纤直放站技术指标
近端
BTS
远端 链形组网示意图
远端
远端
Z-Stone Technology
武汉虹信数字光纤直放站简介
数字光纤直放站介绍数字光纤直放站是虹信公司适应市场需求研制的新型无线网络优化设备，具有以下特点：➢数字光纤直放站设备无设备噪声叠加，大大将低了噪声影响；➢具有良好的SNR信号质量，光传输影响小，设备具有较高稳定可靠；➢数字传输速率高，容量较大，投资效益高；➢具有时延调整，降低同扇区重叠覆盖难度；➢支持1×4（并）×4（串）组网，可根据需要进行一拖一或一拖多覆盖，组网灵活等特点。
数字光纤直放站应用示意图如图3所示。
其中LIM（Local Interface Module）本地接口模块，为数字光纤站近端，RRH（Remote Radio Head）远端射频模块，为数字光纤站远端。
数字光纤直放站系统主要由直放站设备（Digital Optical Repeater）和操作维护中心（OMC）两部分构成，直放站完成无线信号透明传输的功能，OMC主要完成对直放站等系统设备的监控功能。
直放站和OMC之间的远程监控信道主要利用移动通信网络的短信或数传功能，其他方式如拨号、xDSL、Ethernet等作为备选。
直放站在无OMC连接的情况下可独立运行。
数字光纤直放站采用先进的数字信号处理技术和数字信号光纤传输技术，实现多载波移动通信信号的远距离传输和大容量、大动态范围的信号覆盖。
数字光纤直放站由两种类型的设备构成，LIM（Local Interface Module，本地接口模块，简称近端）和RRH（Remote Radio Head，远端射频头，简称远端）。
数字光纤直放站的组网方式有星型结构、菊花链式结构、环型结构及混合式结构。
数字直放站主要技术指标：图1数字光纤直放站结构图重发主端口重发分集端口图2数字光纤直放站内部结构施主基站主收发天线耦合口施主基站分集接收天线耦合口RRH1RRH2RRH3RRH4EthernetUSB图3 LIM 近端接口模块结构重发端主收发天线重发端分集接收天线RRH1RRH2RRH3LIMRS232图4 RRH 远端射频头结构数字光纤直放站工作原理：• 下行：LIM 通过耦合器将来自基站主天线的移动通信下行信号馈送入双工器，经RF 模块，由下变频器将其下变频到中频信号，然后经A/D 变换器变换为数字中频信号，由数字信号处理单元将其经过数字信号处理后，按一定帧格式打包成串行数据，再经光收发器由光纤传输到RRH 。
数字光纤直放站
27V PAOUT
一体化功放
LANOUT
LANIN RS232 9V PAIN
西瑞克斯（北京）通信设备有限公司
二、整机结构及部件介绍
• •
一体化功放模块
一体化功放模块内部分为低噪放和下行功放两部分，下行线性功放主要对下行信号进行线性功率放大， 因其输出功率大，为了利于散热，采用卧式安装。 一体化功放模块主要包含四个射频接口、两个个电源接头（分别为9V和27V），一个本地RS232接口， 四个安装定位孔。 四个射频接口说明： PA-IN：一体化模块功放RF输入； PA-OUT：一体化模块功放RF输出； LNA-IN：一体化模块低噪放RF输入； LNA-OUT：一体化模块低噪放RF输出； RS232外部接口说明： RS232外部接口主要用于整机监控板与 一体化模块相连，完成整机监控板对一体 化模块状态的查询监控功能
ThemeGallery
数字光纤直放站
西瑞克斯（北京）通信设备有限公司
LOGO
目录
一、 二、 产品概述 整机结构及部件介绍 数字光纤直放站安装调试流程及注意事项 数字光纤直放站常见工程故障及处理流程 数字光纤直放站监控软件告警及处理办法 参数及取值
三、
四、 CYLIX 五、 六、 七、
LED5
LED6
LED7
LED8
CPU
光模块2
LED4
LED3
LED2
LED1
光模块1
TX 23dB ANT
27V PAOUT
变频模块
一体化功放
LANOUT
双工器
RX
H
LANIN RS232 9V PAIN
AC 220V
西瑞克斯（北京）通信设备有限公司
数字光纤直放站调试手册
ZHT GSM数字光纤直放站调试手册(选频)深圳泽惠通通讯技术有限公司地址：深圳市南山区登良路天安南油工业区1栋1座4C客户支持中心热线：（+86755）26433672~26433675传真：（+86755）26433676 邮编：518052网址：一.设备内部结构:近端机:远端机：二.安装说明:1.安装调试前请查点设备附件：串口调试线1根，电源线每台机一根，光模块及内部光纤跳线2*N-2（N为一套链路的设备数量）个，最新调试软件一套。
工程安装时请携带光功率计以便进行测试。
2.模块连接安装：光模块分为1550TX/1310RX（黄箭头）和1310TX/1550RX（蓝箭头）两种。
近端机模块安装顺序为：正面对设备从右到左分别为1-4号端口。
近端机安装模块均为黄色模块。
远端机模块安装顺序为：正面对设备下端光模块插座接蓝色光模块，对应上一级光路的黄色光模块；上端的光模块插座接黄色光模块，对应为下一级光路的蓝色光模块。
并联安装时：近端机依次安装1550TX/1310RX（黄箭头）光模块，并用光纤跳线分别对应安装到机器的外部link1-4光路口。
对应远端机中频板插座安装1310TX/1550RX（蓝箭头）串联安装时：远端机中频板上端插座安装1550TX/1310RX（黄箭头）光模块，下一级远端机中频板下端插座再安装1310TX/1550RX（蓝箭头）光模块，如此类推。
安装连接方式见下图：3.连接测试：设备安装完毕并联通后其面板指示灯为：近端机：LED1，2，3，4对应link1，2，3，4光路指示，链路联通时该灯亮起。
远端机：LED 1，2 分别对应上下级光路指示，链路联通时LED灯亮起。
注意：当设备连接光路LED灯不亮时请检查光路连接。
光跳线和尾纤连接时请注意法兰盘缺口与跳线安装处凸起的对应。
设备光路接收功率为>-20dBm，请安装时携带光功率计进行光路测试。
三.调试说明：当我们硬件安装进行完毕后就可以进行软件的安装调试，本设备可以在近端机调试所有远端，并且每个远端也可以单独调试，可根据工程需要灵活进行。
GSM数字光纤直放站说明
GSM900数字光纤直放站用户手册西瑞克斯（北京）通信设备有限公司Cylix Mobile Communication Equipment Co.,Ltd.目录第一章系统概述 ........................................................................................................... 错误!未定义书签。
1.1概述 .................................................................................................................... 错误!未定义书签。
1.2基本原理 ............................................................................................................ 错误!未定义书签。
1.3组网方式 ............................................................................................................ 错误!未定义书签。
1.4产品特点 ............................................................................................................ 错误!未定义书签。
1.5技术指标 ............................................................................................................ 错误!未定义书签。
数字无线直放站使用说明书
数字无线直放站使用说明书目录•简介•产品特点•使用方法–步骤一：连接设备–步骤二：设置参数–步骤三：启动直放站•故障排除•注意事项•常见问题解答•联系方式简介数字无线直放站是一种用于增强无线信号覆盖范围和信号质量的设备。
通过放大、过滤和传输信号，它能够提供更稳定和强大的信号，为用户提供更好的通信体验。
本使用说明书将详细介绍数字无线直放站的使用方法和注意事项。
产品特点•高增益：数字无线直放站具有高增益功率放大器，可以增强信号的覆盖范围和穿透能力。
•安全性：采用先进的信号过滤和干扰抵消技术，确保用户通信的安全和可靠性。
•易安装：数字无线直放站可以通过简单的连接和设置，快速投入使用。
•多功能：支持多种无线通信标准，适用于不同的通信设备和场景。
使用方法步骤一：连接设备1.将数字无线直放站与电源适配器连接，确保设备正常供电。
2.将直放站的天线与通信设备（如手机）的天线连接，确保天线连接牢固。
步骤二：设置参数1.打开通信设备的设置界面，并进入无线网络设置选项。
2.找到“网络增强”或类似选项，选择合适的无线直放站。
3.输入直放站的密码（如果有）。
4.确认设置并保存。
步骤三：启动直放站1.按下数字无线直放站上的电源按钮，启动设备。
2.等待设备完成启动，指示灯变为稳定亮绿色。
3.现在，您可以开始使用增强的无线信号进行通信了。
故障排除在使用数字无线直放站时，可能会遇到一些故障或问题。
以下是一些常见问题的解决方法：1.信号质量较差：检查设备的天线连接是否牢固，尝试重新定位设备来获得更好的信号质量。
2.无法连接到直放站：检查设备的无线网络设置是否正确，确保密码输入正确。
3.设备无法启动：检查设备是否正常供电，尝试重新插拔电源适配器。
如果以上方法无法解决问题，请联系售后服务中心。
注意事项•请勿在湿润或潮湿的环境中使用设备，以免出现电气故障。
•请勿打开设备外壳，以免触电或损坏设备。
•请勿将设备放置在高温或受阳光直射的地方，以免造成设备损坏。
GSM-R数字光纤直放站介绍资料2010.6.5
三、GSM-R数字光纤直放站系统优势
直放站覆盖范围、传输距离
在数字光纤直放站系统中射频信号不随光信号的衰减 而衰减，并且在长距离和多路分路传输系统中保持动态范 围不变。系统采用数字传输，有效信号在传输中可以多次 再生以保证信号传输质量，增加传输距离。 系统中有效信号经传输再生后，进入设备射频单元进 行发大输出，各远端设备的无线覆盖距离不随传输距离而 改变。
二、GSM-R数字光纤直放站系统
⒈简述
GSM-R数字光纤直放站是在传统模拟光纤直放站的基础上 ，采用先进的数字信号处理技术，实现多载波GSM-R信号的 远距离光传输和大容量、大动态范围的信号覆盖。
⒉构成
近端机 远端机 网管
近端机
远端机
二、GSM-R数字光纤直放站系统
⒊系统连接关系
近端机在GSM-R基站侧将射频口的信号数字化处理，通 过光纤传送到远端，利用远端数字单元还原、射频单元再 生、放大，实现GSM-R基站信号拉远覆盖。
四、GSM-R数字光纤直放站设备
⒊设备主要指标
8 带内波动 带内波动≤3dB（峰峰值）
9
10 11
噪声系数
输入电压驻波比 传输时延
上行：≤5dB，（最大增益时）
≤1.4 ≤15us
12
13
时延调整范围
时延校正步长及 校正精度 频率误差及矢量 幅度误差 带外抑制
0~100us
步长：16.7ns 校正精度：≤±3us（可以自动和手动) 平均频率误差：-45Hz≤Δ F≤+45Hz 矢量幅度误差EVM：≤6％（均方根） ≥400kHz ≥600kHz ≤40dB ≥1MHz ≤35dB ≥5MHz ≤25dB
16
杂散发射
工作频带内
数字选频直放站调试指南
目录
一 产品概述
1.1 系统简介---------------------------------------------------------------------------------------------3 1.2 产品应用---------------------------------------------------------------------------------------------5 1.3 产品分类---------------------------------------------------------------------------------------------6 1.4 产品特点---------------------------------------------------------------------------------------------7 1.5 原理框图---------------------------------------------------------------------------------------------9 1.6 指示灯说明-----------------------------------------------------------------------------------------10
图1-1 近端机外观
图1-2远端机外观 3
SUNWAVE GSM数字基站拉远系统适用于不同的应用场景：
✓一、市中心密集区，主要解决新增（或搬迁）基站站址选择困难、投资过大等问题； ✓二、城市边缘区及郊区，主要代替基站来使用，解决新建基站投资过大问题； ✓三、大型展馆、体育场馆、大学校园等，主要解决话务资源调度问题，并有效提高设备资源利用率； ✓四、狭长区域远距离的连续覆盖，如公路、铁路、隧道等的连续覆盖； ✓五、大型写字楼、高层酒店、大型商场、展会场馆、地下建筑等室内覆盖。 SUNWAVE GSM数字基站拉远系统可进行灵活的组网方式，通过集中式机房有效解决新建（或搬迁）基站 机房选址困难或投资过大问题；对于话务需求较大的站点可采用新建或扩展扇区作为信源，对于话务需求 不高或作为解决话务资源调度的站点采用共用扇区作为信源。另外，数字基站拉远系统可实现级联组网方 式，有效解决光纤资源的投资成本较大问题。 SUNWAVE GSM数字基站拉远系统具有远程监控和告警功能，方便了监控、调整和维护，可为拓展移动通 信的VE GSM数字基站拉远系统采用全模块化结构设计，在实际应用中可以根据需要进行近端机和远端 机的任意组合，以满足各类工程使用的需要，为运营商提供高性价比的网络优化覆盖解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、整 机 原 理 介 绍
优势 1.射频和光在传输过程中是独立的，两者互不影响。
2.动态范围大，信号不随光信号的衰减而衰减。
3.信号的分路与合路通过数字方式实现：下行分路通过数字比特流的复 制实现，上行合路通过数字和实现，信号不会产生任何损耗。
4.数字传输受光的色散影响较小，短距离传输时可采用多模光纤。
FPGA IC
多了4个面板同步指示灯
远端数字板
下行150M中频输出
上行76.8M中频输入 BGA易出问 题
输出15.36M信号 给变频模块做本 振参考源
LED10：ARM RUN指示 灯隔1秒闪烁，快闪2下 表示485总线正常 LDE20：主光口同步亮起 LED13：主光口同步亮起 LED14、11：FPGA RUN闪 LED21：光收正常亮起 LED22：检到光模块亮起 LED2：光发正常亮起
DFR-1080R 10W NIV
GRRU-1080R 40W DIV
DFB-3322131 2W
DFB-3322131 2W
一体化数字板：主监控板+ 数字处理部分+变频模块
GRRU-1022A H8 I
GRRU-1022A H8 II
GRRU-1022A
H16
GRRU-1822A
H16
GRRU-1022WA （60W）
DFR-1080L
（10W ） DIV
DFR-1080 L （40W ） DIV
GRRU-1022R 一体化 (P49)
GRRU-1023R
四、生产情况及调试要点
四、生产情况及调试要点
四、生产情况及调试要点
数字板好坏的关键工序 贴片的目标良品率：95%
下行76.8M中频输入
LED4：D光口同步亮起 LED3：C光口同步亮起 LED6： B光口同步亮起 LED5：A光口同步亮起
LED2：ARM RUN指示灯 隔1秒闪烁，快闪2下表 示485总线正常
A、B、C、D光口光发使能 指示，一般亮起
从右到左分别为：A、B、C、D光口
近端数字板（带分集）
DAC：AD9779易坏，导致 带内杂散
三、整机产品展示
三、整机产品展示
GRRU-1022R H8 10W
10W功 放
变频 模块
GRRU-1022R H8 60W
双工器
GRRU-1022R H16 60W
风扇告警板
加热板：低温条件下， 数字板也能起动
GRRU-1022WR 60W
GRRU-1822R H16 60W
注意保护光缆
基站1 覆盖端 覆盖端 覆盖端 B T S 1 中 继 端 覆盖端 覆盖端 覆盖端 B T S 2
基站2 覆盖端 中 继 端 覆盖端
如果需要覆盖90Km长的铁路沿线，用数字解决方案的原理框图
0km 铁路站点1 10km 铁路站点2 20km 铁路站点3 30km 铁路站点4 40km 铁路站点5 50km 铁路站点6 60km 铁路站点7 70km 铁路站点8 80km 铁路站点9 90km 铁路站点10
基站1 覆盖端 覆盖端 覆盖端 覆盖端 B T S 1 中 继 端 覆盖端 覆盖端 覆盖端 覆盖端 覆盖端
二、整 机 原 理 介 绍 4、数字传输与模拟传输比较 模拟光纤拉远系统：采用星型结构，一个中继端最多带四个远端， 中继端和任意一个远端距离不超过20公里。 数字光纤拉远系统：可采用星型、菊花链型、拓扑型结构的一种或几 种，只需升级软件就可以适应不同的结构类型， 硬件完全相同。采用星型结构时一个中继端最多带 四个远端，中继端和任意一个远端距离理论上可以 达到100公里；采用菊花链结构时，远端之间可以 互连而不必每个远端都与中继端相连，传输距离与 星型结构相同。 分析：模拟拉远系统光纤传输的是未解调的射频信号，经过光纤传输后 引入的噪声和干扰是不可恢复的，所以传输距离较短。数字拉远系统光 纤传输的是经解调后的数字信号，经过光纤传输后引入的噪声和干扰只 要在规定范围内（这个范围较大，只要在一定的误码率下接收端能正确 识别数字信号就行）就可以恢复原始的数字信号，所以传输距离较长， 而且可以适应不的网络结构。
5.数字光器件的可靠性比模拟光器件的可靠性高，可减少维护费用。 6.数字传输的时延可以计算和校正，为移动通讯的精确定位带来方便。
二、整 机 原 理 介 绍
数字传输与模拟传输的动态范围损失比较 噪声或损耗来源 光分合路器的噪声 模拟传输动态范围的损失 数字传输动态范围的损失 每二等分路一次光损耗 3dB将引起6dB动态损失 每1dB光衰减 将引起2dB动态损失 动态无损失
1、模块流程：备料 → SMT →装配→ 高低温 →调试 →检验 →入仓 组网测试 2、整机流程： 备料 → 装配 → 老化 →调试→ 检验→ 包装
难点
3、调试存在的问题及注意事项 难点 A、数字板的良品率不高（一般90%），维修难度大： ——缺少维修方法和手段，定位故障点 ——线路板层数多（8~12）电路复杂 ——BGA芯片焊接质量没有检查仪器 因此，备料时，需多备几块 B、整机调试注意事项： ——整机型号多，不易区分指标、软件，要注意区分 ——整机复杂，产品不成熟，软件升级频繁 ——60W远端易烧功放，严禁开电操作射频电缆 ——由于无数字时钟时（初始化时或数字板不同步）， 下行通路有可能 满功率输出，测试上行通路，最好断开下行通路。 ——载波数多（H16、H8），信道号不能设重 D、指示灯说明：详见以下图示
RF Mixer LF A/D DDC DSP E/O
Optical Fibre
O/E
DSP
DUC
D/A
LF
Mixer
RF
二、整 机 原 理 介 绍
3、工程应用举例
如果需要覆盖90Km长的铁路沿线，用模拟解决方案的原理框图
0km 铁路站点1 10km 铁路站点2 20km 铁路站点3 30km 铁路站点4 40km 铁路站点5 50km 铁路站点6 60km 铁路站点7 70km 铁路站点8 80km 铁路站点9 90km 铁路站点10
光传输损耗
光连接器损耗
动态无损失
动态无损失
每1dB光衰减 将引起2dB动态损失
每1dB光噪声 将引起2dB动态损失 每1dB RF噪声 将引起1dB动态损失
光传输噪声
RF噪声
动态无损失
每1dB RF噪声 将引起1dB动态损失
二、整 机 原 理 介 绍
在一定范围内，随光信号衰减的增加，数字传输保持动态范围不变，而模 拟传输的动态范围则随光信号衰减迅速下降。
谢谢！
1、整机原理框图
Amp Amp LO FPGA LO
Ser/Des
ADC
DDC
ARM
BTS
Amp
MOD
DAC
DUC
Light Module Light Module Light Module
Amp
MOD LO
DAC
DUC
Light Module
Optical Fibre
ARM
DUC
DAC
MOD LO
从光口
远端数字板（带分集）
输出30.72M信号给变频模块做 本振参考源
远端变频模块（带分集）
分集通路
EP4302:数字 ATT IC
D_ARLM LED:下行本振失锁亮起 U_ARLM LED:下行本振失锁亮起
30.72M信号给变频模块做本振 参考源
四、生产情况及调试要点
D、常见故障及分析 1、整机近端远端不能互切换： -A 检查软件版本对否？检查OMT近远端站址一致否？ -B 检查近远端数字板同步灯、光模块指示灯、光收发指示 灯亮否？ -C 检查HCLC扩展板指示灯正常否？ -D 检查数字板20针排线 -E 替换法，更换数字板、主板、扩展板 2、不能联机： -A 检查OMT联机类型、串口号 -B R232串口不能联机 更主板 更换主板IC U409 SP3243 -C 网口不能联机 检查扩展板H-LINK LED 亮起否？ 3、ATT不能设置或误差偏大： -A 检查模块与主板R485总线是否通讯？ -B 用模块调测工具软件看能否联机模块 -C 检查ATT数据表 -D 更换EP4302 4、输入输出功率不能读取、不能设置信道号： -A 检查模块、数字板与主板R485总线是否通讯 -B 更换排线 6、带内有杂散： 一般是数字板不良引起，较难处理
RRU(Remote Radio Unit)
数字直放站介绍
主要内容：
一 、数字直放站产品概览
二、整机原理介绍
三、整机产品展示
四、生产情况及调试要点
一、数字直放站产品概览
一 、数字直放站产品概览
——详见《数字直放站产品 概览》表
二、整 机 原 理 介 绍
二、整机原理介绍
二、整 机 原 理 介 绍
二、整 机 原 理 介 绍
目前数字传输的局限性 1.带宽受限：目前只实现了4×3.84MHz（基于WCDMA信号四载波）， 四段带宽可以在需要的频段内任意移动，可以用于其他制 式；对于多频段宽带的应用还不满足市场需求。 2.时延更长：数字传输的时延目前在10us左右，模拟传输加上中频声表 在5us以下（移频除外）。
EP52监控主板
LED5: RUN LED4:ALM LED3:MD LED2:BOOT
R232驱动器， 易坏
此跳线冒一定要装， 否则软件不能自动复 位
HDLC链路不通,一般是 此IC焊接不良造成
近端扩展板
快闪
HDLC通讯正常H301LED、H300LED 常 亮
H_LINK LED:网口物理链接正常，亮起 H_LAN LED：网口正在收发数据，快速闪烁
Amp
PA
FPGA LO
Ser/Des
Light Module Light Module
