微机监测故障处理
微机监测故障处理
微机监测故障处理常见故障处理方法及实例1 如何处理采集机故障1.1 当采集机发生故障时系统将会弹出采集机状态图进行报警，如下图所示采集机上竖线为灰色的表示该采集机故障，如为绿色表示该采集机正常。
1.2 首先观察该采集机的指示灯是否有显示，如果没有则说明电源模块损坏，可进行更换。
1.3 观察该采集机的指示灯显示。
如果开关板的工作灯闪烁则说明该开关板故障，如果模拟板的工作灯闪烁则说明该模拟板故障，如果所有工作灯闪烁则是CPU板故障。
1.4 更换故障板。
注意：新板的地址开关应与老板保持一致，对于CPU板还应注意原CPU板上是否有CAN总线电阻跳线，如有应将其移至在新板上。
更换完CPU板后必须将该采集机重新设置一遍。
故障实例：电源电压无法采集，电源采集机灭灯，经检查为电源供电机电源模块故障，更换后恢复。
2 如何处理CAN总线故障CAN总线的布线在理论上应该是长蛇式，即一头是工控机，另一头是CAN总线尾端的一个采集机（封124Ω终端电阻），用万用表测CAN总线间的阻抗应为60Ω左右（所有采集机应关电）。
但各电务段下属的信号工区在实际施工布线时，有时会布出树形和环形两种CAN总线结构。
环形结构本身是一种错误，必须从中间将环断掉，将多余的CAN总线去除，形成开始所说的长蛇式。
树形结构是在长蛇式基础上从中间分出一至两个“树枝”，这时应找出“枝头”，在这个采集机封124Ω终端电阻，CAN总线阻抗这时应小于66.2Ω。
如“枝头”不封电阻，CAN总线有时状态不稳定。
问题1 CAN总线过长（超100米）产生延时，协议发生混乱，使远端采集机无法设置和测试。
解决方法：线尽量取直，剪除多余盘线。
问题2 CAN总线的布线中间断线，从断点靠近工控机的采集机状态正常，断点以远的采集机状态不对，即虽然采集数据的绿灯始终在闪烁，但发射信息的红灯永远不亮。
解决方法：先将所有采集机关电，用万用表的200Ω电阻档测每个采集机后面的CAN总线，顺序是从靠近工控机的采集机向远延伸，先是测量值为120Ω左右，一直找到阻值为无穷大时，即已找到了断点，重新焊接（所有的CPU板要拔出），然后插好CPU板，再用万用表测CAN总线，应为60Ω左右，这时问题应已解决，开采集机条件应能上来。
西安电务段微机监测应用及故障处理
西安电务段微机监测应用及故障处理摘要:介绍西安电务段管内微机监测系统的应用状况,并简单介绍两种常见故障处理。
关键词:微机监测西安电务段故障处理信号微机监测系统是保证行车安全,加强信号结合部管理,监测铁路信号设备运用质量的重要行车设备,是铁路信号技术的自我发展和自我完善。
信号微机监测是在监测技术和计算机技术发展的基础上出现的新型监测技术。
运用了先进的测量技术、计算机技术、数字处理技术、现场CAN总线技术、数据库及软件工程技术及网络通信技术,应用微机和信息采集机实时监测各种信号设备。
能够对信号设备的电气特性、设备运用状态、设备运用过程、车务人员的操作过程、设备发生的故障或非正常情况等信息进行实时监测记录及回放,并对监测到的模拟量超标、故障条件等信息进行预警或报警,为防止事故,实现信号设备状态修提供了可靠信息,充分发挥保障运输安全,提高运输效率的作用。
可以说,信号微机监测系统已经产生了明显的经济效益,已经成为电务段最基本和最重要的技术装备。
信号微机监测系统由车站系统、车间终端机、电务段管理系统、上层网络终端(包括路局、铁道部监测终端),以及广域网数据传输系统组成。
信号微机监测对象的类型大体可分为模拟量和开关量,模拟量包括:电源屏电压、轨道电路电压、道岔动作电流、电缆绝缘电阻和电源对地漏泄电流等;开关量包括:关键继电器状态、控制台按钮与表示灯状态、熔丝状态、灯丝状态等。
1 西安电务段微机监测简介截止目前为止,西安电务段管内共有170站微机监测,其中新丰II 场,新丰上编尾,凤翔站三站为铁科院厂家设备,与微机联锁电务维修机集成在一起;其余均167站为郑州辉煌公司产品,其中TJWX-2006型的有:秦岭、西安、田王等共19站;9510的有港口、公庄、韩城、咸阳北共4站;其余144站均为TJWX-2000型;其中宝天线21站原为CASCO厂家的二合一型微机监测,微机监测采集板件与TDCS集成在一个机柜中,现改造为辉煌2000型监测,借用CASCO厂家采集的开关量。

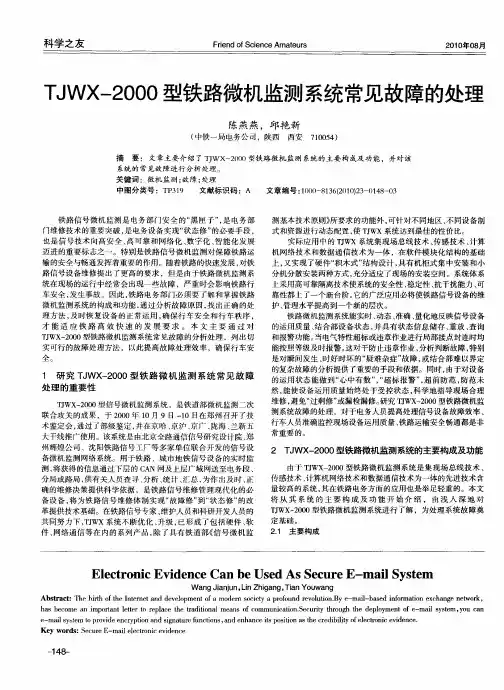

TJWX-2000型铁路微机监测系统常见故障的处理
护 、 理 水平 提 高 到 一 个新 的层 次 。 管
铁路微机监测 系统能实时 、 动态 、 准确 、 量化地反映信 号设备 的运用质量 、 结合部设备状态 ， 具有状态信息储存 、 并 重放 、 查询 和报警功能。 当电气特性超标或违章作业进行局部接点封连时均 能按照等级及 时报警 。 这对于防止违章作业 ， 分析判断故障 ， 特别 是对 瞬间发生 、 时好时坏的“ 疑难 杂症 ” 故障 ， 或结合部难 以界定 的复杂故障的分析提供 了重要 的手段和依据 。同时 ， 由于对设备 的运用状 态能做到 “ 中有数 ” “ 标报警 ” 超前 防范 ， 心 ，超 ， 防范未 然， 能使设备运用 质量始终处于受控状态 ， 科学地指导现场合理 维修 ， 避免“ 过剩修” 或漏检漏修。 研究 ＴＷＸ ２ ０ Ｊ 一 ０ ０型铁路微机监 测系统故 障的处理 ，对于电务人员提高处理信号设备故障效率 、 行车人员 准确监控现场设备运用质量 、 铁路运输安全 畅通都是非
将 从 其 系统 的 主 要 构 成 及 功 能 开 始 介 绍 ， 由 浅 人 深 地 对 Ｔ ＷＸ一 ００型铁路微机监测系统进行 了解 ，为处理 系统 故障奠 Ｊ ２０
定基 础 。 ２１ 主 要 构 成 ．
件、 网络通信等 在内的系列产 品 ， 了具 有铁道部《 除 信号 微机监
Ｅｌｃ ｒ ｎ ｃＥｖ ｄ ｎ ｅＣａ ｅＵｓ ｄ ＡｓＳ ｃ ｒ ｍ ａ ｌ ｙ ｔ ｍ ｅ ｔ ｏ ｉ ｉ ｅ ｃ ｎ ｂ ｅ ｅ ｕ ｅＥ－ ｉＳ ｓｅ
常 重要 的 。
１ 研 究 Ｔ ＷＸ ２ ０ Ｊ 一 ０ ０型 铁 路微 机 监 测 系统 常见 故 障 处理 的重 要性
微机保护监视装置失灵
微机保护监视装置故障处理步骤
字幕： 八家子变电所当班值班长和2#值班员：
检查微机，判断是否由于断电停机故障引起； 检查后台机系统硬件配置包括信息采集与控制、监控主机、通信管理系统，是否有明显 故障；
突发情况：生活一线开关突然跳闸，值班长监护，2#值班员操作，立即将控制保
吉林油田供电公司 生产操作人员技能培训课件
微机保护监视装置失灵故障处理
（画外音：同字幕）
学习目的：
变电所微机保护监视装置发生故障时 ，系统界面 切换 、实时数据监控 、五防操作命令的执行 、监控 信号等全部失灵 。给变电所的安全运行造成了严重威 胁 。通过学习本课件 ，可以使变电值班人员掌握变 电所发生微机保护监视装置失灵故障时的应急处理方 法 ，能够正确分析和处理事故 ，有效提高应急处理操作 技能。 （画外音：同字幕 ）
模块上的转换开关从“远方”改为“就地”操作位置，并按照调度的指令，进行相应的 线路跳闸事故处理；
值班人员加强巡视，等待有关人员进行处理； 1#值班员在值班记录本上做好记录。 场景：值班人员检查微机保护、控保屏装置 画外音：见字幕
微机保护监视装置故障原因分析
字幕：
1、系统硬件配置过低 变电所后台机系统硬件配置包括信息采集与控制、监控主 机、通信管理系统几部分。其中监控主机及通信机的硬件配置 是系统稳定运行的基础。设备运行时，监控主机首先从通信管 理系统取得数据，经过运算、分析后，再进行人机对话、监视、 管理、控制等项工作。若监控主机的硬件配置过低，容量有限、 功能落后，就可能造成CPU过载，引起监控系统不堪重负而死 机。
场景：微机保护监视装置 （画外音： 同字幕）
关于铁路信号微机监测的主要分析及处理措施
关于铁路信号微机监测的主要分析及处理措施随着科技的发展和铁路的不断发展，铁路信号设备的种类和数量不断增加，使得信号设备的管理和监测变得越来越复杂，传统的人工巡检已经不能满足对信号设备的监测要求。
因此，铁路信号微机监测技术也随之出现。
微机监测的定义铁路信号微机监测技术是利用计算机科技和通信技术对铁路信号设备进行实时监测和分析的技术，旨在提高铁路信号设备的安全性和可靠性。
微机监测的主要作用是采集、处理和分析信号设备的工作状态信息及故障信息，并进行实时显示和报警。
当信号设备出现异常情况时，系统能够快速发出警报，提示操作人员进行相应的维修和处理，确保铁路运输的安全和稳定。
微机监测的主要分析和处理措施数据分析铁路信号微机监测系统，能够实时采集和处理大量的信号设备状态信息。
在系统运行过程中，可以通过数据分析从多个方面对信号设备的工作状态进行评估。
微机监测系统可以采集信号设备的各种状态信息，包括设备自身的操作状态信息、接收到的外部信息等。
数据分析通过对数据进行分析，可以了解设备的运转状态、电气性能、机械性能等关键指标。
数据报表微机监测系统还可以按照一定的规则将各种数据进行分类、汇总、分析，以数据报表的形式呈现，方便系统管理者、设备维修人员等各个岗位对设备的状态进行评估和管理。
实时监测微机监测技术的主要作用之一就是在实时监测运行状态的过程中捕捉设备的异常情况，及时发出报警信号，确保高铁交通的安全运行。
监测设备状态系统能够实时监测设备的状态，通过对设备的各种指标如电压、电流等的实时变化进行监测，能够了解设备的运转情况，及时发现问题。
固定报警在系统设定的阈值范围内，当设备状态发生异常时能够捕捉并固定报警，提醒系统操作人员迅速进行处理。
当设备状态发生超过阈值范围的变化时，系统能够发出移动报警，提示操作人员进行相应的处理，保障铁路交通的安全运行。
微机监测的技术特点自主研发铁路信号微机监测技术是铁路部门自主研发的一种监测技术，因此技术的可靠性和实用性都得到了良好的验证。
如何利用微机监测系统分析和处理铁路信号设备故障
如何利用微机监测系统分析和处理铁路信号设备故障摘要：现阶段，随着我国经济的迅速发展，有效推动了我国整个社会的前进与发展。
科学技术的进步与经济的快速发展息息相关，密不可分，促使我国的各项科学技术研究均取得了一定成果，获得了突破性进展。
先进科学技术的典范当属信息技术，随着信息技术的不断发展，在各个领域范围内都实现了广泛应用，当前在铁路信号系统中广泛应用也不例外。
为了确保铁路信号设备的正常运行，需要对其进行定期校验和维护。
微机监测技术可以有效提升检测的准确性，减少铁路信号设备的故障发生概率，进而为信号设备的稳定运行提供保障。
关键词：微机监测系统；铁路信号设备；故障前言：新时期背景下，铁路系统设备管理部门工作人员对铁路信号设备维护也给予了更高程度的重视，为切实提高设备维护效果，铁路信号系统管理人员积极引进了微机监测技术，对铁路信号系统运行过程中的各信号设备数据进行高效监测与收集，为设备监测与维护提供可靠数据支持，保障铁路系统的运行稳定性，提升系统监测效率，为我国铁路交通事业的发展奠定了良好基础。
1微机监测技术的功能性特征1.1数据收集功能数据收集功能是微机监测技术最主要的功能之一，在铁路信号设备运行过程中，监测系统需对铁路信号整体网络实施高效管控，收集多方数据进行综合整理。
铁路交通网络范围十分广泛，每一车站及闭塞分区包含多项数据，人工数据采集不仅会造成大量人力、物力的消耗且数据收集效果也无法满足信号设备维护信息准确性需求。
微机监测技术的数据采集功能能对铁路信号设备运行各种情况、各个时段产生的数据信息进行准确记录与收集，还能采取自动化分析措施，为铁路交通发展提供高效保障。
1.2故障报警功能故障报警功能是铁路信号设备运行安全性的重要保障，微机监测技术的故障报警功能也为信号设备维护工作提供了很大便利。
微机监测数据调看分析的目的是准确全面地发现设备隐患，采取措施消除和预防设备故障，以此来保证列车安全运行、监测信号设备运用的重要设备，通过它我们可以发现信号设备存在的隐患、也可以借助它来分析信号设备运用过程中产生故障的原因，从而指导现场维修，提高信号部门维修水平和处理故障效率，其重要性不言而喻其运用好坏直接影响到铁路的安全和效益，微机监测技术能准确掌握铁路信号设备运行过程中存在的故障与风险信息，提前向中心管理系统发出故障警报，辅助维护人员选择最佳处理方案，通过对故障的分析与判断，可以有效地防止故障发生，保证信号设备安全，提高铁路运输效率。
TJWX-2000型信号微机监测系统的应用及故障处理
TJWX-2000型信号微机监测系统的应用及故障处理摘要本文通过tjwx-2000型信号微机监测系统在大准铁路信号中的成功投入使用，阐述了tjwx-2000型信号微机监测系统在大准铁路电气集中联锁中的实践应用状况，进一步从系统的组成、系统的特点、故障分析及处理等相关方面进行了分析。
关键词 tjwx-2000型信号微机监测系统；系统组成；故障处理中图分类号u28 文献标识码a 文章编号 1674-6708（2011）43-0172-021 铁路信号微机监测系统的重要职能铁路信号微机监测系统是保证列车运行安全、加强信号设备结合部管理、检测铁路信号设备运用质量的重要行车设备。
铁路信号微机监测系统是把现代最新技术，如传感器、现场总线、计算机网络通信、数据库及软件工程技术融为一体，监测并记录信号设备的主要运行状态，为电务部门掌握设备的运用质量和故障分析提供科学依据。
用于铁路信号设备的实时监测，将获得的信息通过can网及上层广域网送至信号段，供有关人员分析故障、统计、汇总，为段做出及时、准确的维修决策提供科学依据，使大准线信号维修管理体制从“故障修”向“状态修”过渡提供了科学依据。
同时，系统还具有数据逻辑判断功能，当信号设备的工作情况偏离预定界限或出现异常时及时报警，避免因设备故障或违章操作影响列车安全、正点运行。
2 微机监测系统的组成和结构tjwx-2000型信号微机监测系统由车站系统、车间机、电务段管理系统以及局域网传输系统组成。
基本单元是车站系统采集数据，由站机、采集机、机柜、隔离转换单元等。
采集机主要由综合采集机、道岔采集机、开关量采集机移频采集机等组成。
每台采集机又由几种接口板（如电源板、cpu板、开关量输入板、模拟量输入板等）组成，每一种接口板都有它各自不同的功能。
3 常见故障原因分析及处理处理微机监测系统故障，首先要区分故障属于室外设备造成的、还是系统本身造成的。
如果是室外故障，必须要求现场工区人员及时处理，否则，浪费大量的精力人力反复查找故障也无济于事。
信号微机监测系统施工开通后的故障处理
信号微机监测系统施工开通后的故障处理铁路信号微机监测系统是保证行车安全、加强信号设备结合部管理、监测信号设备状态、发现信号设备隐患、分析信号设备故障原因、指导现场维修、反映设备运用质量、辅助故障处理、提高电务段信号设备维护水平和维护效率的重要设备。
因此在信号设备大修、改造中要同步装备信号微机监测系统，现重点分析了现场施工开通后发现的监测系统故障和设备缺点借以提高信号微机监测系统的设备质量和运用效果。
标签：微机监测系统；轨道电路电压曲线；道岔电流曲线在现场施工中任务量大、时间紧，所以在信号设备大修改造中为了确保信号设备的顺利开通，对微机监测系统在施工时所出现施工不认真或者是出现问题时拖延到开通后处理。
但是由于微机监测系统是信号维修人员预防设备故障和解决设备问题的必要设备之一，因此在施工后必须对微机监测设备进行认真的调试，确保微机监测数据的准确。
下面笔者就近一段时间发现并处理的微机监测系统故障为例，分以下几个方面仅供大家参考。
1 轨道电路电压曲线及相位角方面的故障案例1.1 平旺站轨道电路日曲线在日常巡视中发现，25DG和31DG曲线在分路时均降为14V左右不归0V，并且两个区段监测电压与实际值相差1-2V左右，观察轨道电路电压相位综合采集器电源、工作和通讯表示灯均正常，并且同一采集器其他区段电压与实际一致，后仔细通过微机监测回放功能查看发现当其中一个区段占用分路时，两个区段均下降至14V左右，又要点进行分路试验，结果相同，判断为两个区段采集线有一根互相交叉，相互影响监测结果。
因竣工图中没有微机监测电路配线图，所有按照区段排列位置在微机监测组合数线确定两个区段采集线配线位置，通过摘线试验确定后，联系要点试验倒线后恢复。
注：轨道采集器，一个采集器负责7个区段的采集，哪条采集线是哪个区段，可以通过数线来判断，第一位采集器负责第1至7个区段，第二位采集器负责第8至14个区段，以此类推。
由于多数站微机监测电路，竣工图中没有配线图所以处理时需要自己来找线。
铁路电务微机监测调阅分析故障处理
VIIIAG
SWFM功 出电流
SWFM功 出低频
11.4HZ
29
26.8HZ
SWFMJ应该 是励磁吸起 状态
第二部分
典型案例分析
现场调查分析：
利用天窗现场进行模拟试验，试验VIIIAG落下后观察SWFMJ缓放后落下。根据SWFMJ电路图（图3）分析，S1LQGJ落下后用 第一组吸起接点切断SWFMJ自闭电路，使SWFMJ缓放后落下。即SWFMJ在S1LQGJ还没有落下的情况下就落下来。
3、1GJ、DJ（邻）、DJF（邻）继电器接点不良。
线恢复正常。
3970G
乙站
甲站
乙站的条件
区间发送通道电路图
28
第二部分
典型案例分析
案例2：
动态检测车XX站VIIIAG掉码情况调阅及现场调查分析
检测车压入VIIIAG后，SWFM功出电流降为0说明发送电路被切断，同 时SWFM功出低频由绿码11.4HZ变为红黄码26.8HZ，（见图1）结合发 码电路（图2）初步分析为SWFMJ落下，切断了SWFM发码通道，造成 机车在VIIIAG掉码。
通过微机监测以上调阅分析，可明确故障发生时间和原因也 缩小了故障查找的范围；更重要的是在相关检修或更换器材 后，天窗时或天窗后采取以上调阅就可及时发现设备隐患， 从而避免了设备故障的发生。
13
第一部分
案例:2：XX次客车XX站正线出站绿灯掉白灯
典型案例分析
图2-1
14
第一部分
典型案例分析
案例:2：XX次客车XX站正线出站绿灯掉白灯
VIIIAG
丢码
-
正常
30
第二部分
典型案例分析
进一步分析VIIIAG落下后SW1LQG红光带的原因，查阅区间逻辑检查电路图（图4）在JLJ励磁电 路中串入VIIIAGJ的第2组接点，原图为吸起接通，后设计改为吸起断开。但实际按原图施工未 进行修改。通过图4分析：VIIIAG↓→JLJ↓→（SW1LQ）GJ↓。经与设计及施工单位联系，确 认存在此问题。待申请天窗进行彻底修改处理。
信号微机监测系统常见故障现象及处理实例
确等 。
１ ．查找采 集机 配线端 子是 否有 电 ，如果有 电 ， 再 查找采 集机 小 端 子 是否 有 电 ，小 端 子 如果 没 电 ，
调整该 配线 到其他 端子 （ 改采 集 机配 线 ） 。采集 机
要 查环 线 ，查 Ｃ Ｈ列 ，看 Ｊ Ｆ是否 虚焊 ；二 是无 Ｊ ｚ，
需 要查 找 ６０ ５ ２侧面 配线 。
２ ．开关 量 的板 号 、通 道 号与采 集机是 否一 致 。
太原铁路局大同电务段 助理工程师 ， ３０５ 山西大同 ０７０ 收稿 日 ： ００ ４ １ 期 ２ １－ － ００
２１ ０ ０年 ８月
铁 道 通 信 信 号
ＲＡＩ ＬＷ ＡＹ Ｉ Ｓ ＧＮＡＬＵ ＮＧ ＆ Ｃ０Ｍ Ｍ ＵＮＩ ＣＡＴＩ ＯＮ
Ａｕ ｕｓ ２ ０ ｇ ｔ ０１ Ｖｏ． ６ ＮＯ ８ １４ ．
第４ ６卷
第 ８期
信 号 微机 监 测 系统 常 见故 障现 象及 处 理 实例
池
信号 微 机 监 测 系统 把 现 代 最 新 技 术 ，如 传 感 器 、现场 总线 、计算机 网络通 信 、数据库 及软件 工 程 等融 为一 体 ，检测并 记 录信 号设备 的主要 运行 状
开采 集机 ， 信息应 能采集 上来 。
工控机 收不 到采集 机发送 的数 据 ，或给采 集机 设 置参 数 ， 而采 集 机不 响应 。一般 这类 问题 由 ３个
因素造 成 ： 采集 机母 板 到 端 子 板 的 Ｃ Ｎ总 线 接 ① Ａ
触 不 良；② Ｃ Ｕ板 上 的 ８ Ｃ ５ Ｐ ０ ２ ０片 子 损 坏 ；③ Ｃ Ｕ Ｐ 板 上 的 ８位地 址开 关个别 位损 坏 。
信号微机监测常见问题及解决方法
信号微机监测常见问题及解决方法1、目前站机配置文件或站场图修改后无需手工往服务器或终端上拷入数据，只要重启站机程序，数据自动上传到服务器。
2、站机上输入MMS2006密码时提示密码不对。
将程序所在文件夹中PWD.DOG和PWD.SYR文件删除后重新输入此密码则能正常进入资源管理器。
3、电源屏断电不报警或误报警。
电源屏断电设置未按说明配置，有以下几种情况：一是配置项为旧程序的断电设置格式，修改为新程序的断电设置格式；二是[电源屏断电设置]在EspComCfg.ini文件中配了两次，前面一次无内容，后面一次正确，将前面无内容的删除；三是电源屏断电配置项中多出一行：电压类型=0（或1），将此行删除；四是采集外电网质量的车站未采集断电断相报警开关量。
4、站机看门狗程序运行不启动CSDS程序。
C盘根目录下有SYSCFG.ini文件时程序先读取此文件指定的路径，从该路径中运行CSDS 程序，若无此文件直接从E盘运行程序。
检查C盘下SYSCFG.ini文件指定的路径是否正确。
5、站机上所有道岔动作电流曲线都很高或很低。
检查EspComCfg.ini文件中[信息采集方式设置]子项“道岔值处理=1,0”（宝中线道岔电流曲线特殊处理有两种方式：一是将系数设置为5，设置“道岔值处理=0”；二是将系数设置为1，设置“道岔值处理=1”。
其他线不需要特殊处理，一律将系数设置为1，设置“道岔值处理=0”）。
6、站机(终端)程序升级：一种方法是将程序所在文件夹中STATION_UPDATE.ini(HOST_UPDATE.ini)文件删除，在帮助菜单下点击“升级”按钮，程序自动从服务器上下载最新程序；另外一种方法是在服务器上选中所要升级的站(或终端)右键单击在出现的菜单中选中升级站机，密码框中输入09803即可。
7、站机菜单项、模拟量实测、实时报警框正常且开关量有采集，但程序界面上无站场图。
对于AppName软件描绘的站场图，可能是CONDLL.INI文件被损坏，从备份中重新拷入；对于TLE软件描绘的站场图，可能是程序所在目录下3IN1.CFG文件设置有误，检查“本站的站码”设置和TLE图文件名称是否一致。
微机监测设备的常见故障处理
微机监测设备的常见故障处理微机监测设备的常见故障处理前⾔：现场电务维护⼈员不仅要能够运⽤微机监测系统来获取信号设备的运⽤信息，也要对微机监测设备本⾝有⼀定的了解，并具备⼀些简单的故障判断和处理技能。
在此，将⼀些微机监测设备常见故障的处理⽅法向⼤家做⼀介绍，以便⼤家参考。
⼀、计算机发⽣?死机?的分析与处理操作系统崩溃，出现?蓝屏?：主机启动后，出现?蓝底⽩字?的提⽰信息，上⾯为?STOP……?。
可以重启⼯控机，若正常，说明CPU风扇故障，致使CPU散热不良造成；若⾮CPU风扇故障，则说明操作系统有问题，系统⽂件丢失或硬盘损坏等，只能重新安装操作系统、；若操作系统运⾏正常，在监测程序界⾯中，⽤⿏标点击某项菜单或菜单切换时，反映缓慢。
出现此种现象的原因可能有如下⼏个⽅⾯：（1）操作系统所安装的磁盘剩余空间不⾜。
如果剩余空间较⼩，及时删除与监测⽆关的其他⽂件，也可以再对其进⾏?磁盘碎⽚整理?；（2）监测程序所在区，数据占⽤空间太⼤，可使⽤空间不⾜。
可请专业⼈员适当修正数据存储量，同时再对其进⾏?磁盘碎⽚整理?处理。
（3）CPU风扇损坏，只有更换CPU风扇。
⼆．开机后，主机不能通过⾃检开机后，⼀直?嘀、嘀……?报警，不能进⼊系统。
故障原因为内存条与主板插接不良。
三. 绝缘值不正确（⼀）某些电缆微机测试值与摇表测试值不⼀致，原因如下：1. 站场是动态的，道岔的转换，信号的开放与关闭，区段的空闲与占⽤都随时间变化。
实际应⽤中发现道岔定位时绝缘良好，反位时不好；信号关闭时绝缘良好，开放时不好；区段空闲时绝缘良好，过车时不好；电缆绝缘值亦随天⽓有关，部分电缆早上、中午测试值变化较⼤；⾬天、晴天绝缘值变化较⼤。
2. 测电缆绝缘时，防雷设备如没甩掉，将会有很⼤影响（实际测试时防雷设备必须甩掉）。
在现场遇到测试值不⼀致时，应检查有⽆上述情况发⽣的可能。
（⼆）电缆绝缘实际测试值正常，⽽微机测试值全为0兆欧，或全⼤于20兆欧微机监测电缆对地绝缘电阻如同摇表摇测，都是将500V电压加到该电缆上测试其对地绝缘电阻。
如何利用微机监测系统分析和处理铁路信号设备故障
如何利用微机监测系统分析和处理铁路信号设备故障摘要：本文介绍了微机监测系统在铁路信号设备故障分析和处理中的应用。
首先，阐述了微机监测系统的概念和组成，以及其在铁路信号设备中的工作原理。
接着，详细分析了微机监测系统在铁路信号设备的故障预防方面起到的作用，并探讨微机监测系统在信号设备自诊断、信息存储和查询、轨道电路信号设备故障等方面的应用。
通过本文的介绍，可以看出微机监测系统在铁路信号设备故障分析和处理中的重要性和优势。
关键词：微机监测系统、铁路信号设备、故障诊断、预防维护、数据分析随着铁路网络规模的不断扩大和铁路信号设备的不断更新换代，电务系统承受着越来越大的工作压力。
各种外界干扰、设备病害最终都会反映到信号设备上，导致信号设备故障的发生。
而铁路信号设备是保障铁路运输安全的重要组成部分，其故障对铁路运输的安全性和可靠性造成了严重的威胁。
[1]本文旨在探究如何利用微机监测系统分析和处理铁路信号设备故障，从而提高信号设备的运行效率和安全性。
1铁路信号微机监测系统的基本原理与应用1.1微机监测系统的概念和组成的内容微机监测系统是指利用计算机技术对铁路信号设备进行实时、全天候监测和诊断的一种系统。
它由传感器、采集模块、数据处理模块、通信模块和显示模块等组成。
其中传感器用于对信号设备的各项参数进行采集，采集模块负责对传感器采集到的信息进行处理和转化成电信号，数据处理模块则对采集到的信号进行处理、存储和分析，通信模块实现微机监测系统与其他设备的联网通信，显示模块则将监测到的信息通过图形化方式呈现出来。
微机监测系统可以实现对铁路信号设备的全面监测，提高设备运行的安全性和可靠性，防范设备故障的发生。
1.2微机监测系统的工作原理微机监测系统的工作原理是通过在信号设备中安装传感器和监测仪器，将信号设备的运行状态、参数等信息采集并传输到微机监测系统中。
微机监测系统通过对采集到的信息进行分析、处理、存储和显示，实现对信号设备的实时监测、预警和故障诊断。
浅谈微机监测常见问题的处理方法
浅谈微机监测常见问题的处理方法摘要：随着社会不断进步，各种新技术日益发展。
信号微机监控系统可以全方位监测信号设备的运行状态，属于实现状态修的核心要素。
在应用的过程中，还要注重微机监测设备的日常维护，避免设备故障频繁发生，使其具有较好的稳定性、安全性。
进而，更好地发挥微机监测设备具有的作用，确保系统的安全运行。
关键词：微机监测；常见问题;管控方法；探讨简介:信号微机监测系统是利用计算机和信息采集机实时监测和监测信号设备运行状态的重要驱动设备。
它集成了传感器、现场总线、计算机网络通信、数据库和软件工程等现代技术。
除了监控功能外，系统还具有数据逻辑判断功能。
当信号设备的工作状态偏离预定极限或异常发生时，由于设备故障或非法操作，可以及时报警，以避免列车的安全和正常运行。
为电务部门设备的使用质量和故障分析提供科学依据，保证交通安全，加强信号设备综合部的管理，监控铁。
道路信号设备的质量起着非常重要的作用。
1. 微机监测常见问题1.1信号错误、数据误差在微机监测系统运行过程中，其终端显示的数据信息与微机联锁、列控系统等显示的数据信息不吻台，站型图标中的图示设备位置不正确.还会出现信号机、闭塞没备等的动态化信息与实际监测信息不符。
造成信号错误的原因较多，比如，在交装施工过程中，没有对信号微机监测系统显习信息的准确性引起高度的重视，操作人员没有认真核对设备名称、显示状态等。
在数据误差方面，比如，没有严格按照相关规定，准确设置系统中各个测试顶目的报警数值，造成对应的报警信息数据存在误差，长此以往，加上设备维修管理人员不注重系统设备的日常维护，导致报警信息已经不具备预警的功能。
1.2道岔电流曲线异常在设备系统运行过程中，道岔电流曲线能够客观地反映道岔的运行质量，在分析相关曲线图的基础上，可以准确知道电气特性、时间特性等。
就道岔电流曲线出现异常来说，体现在这些方面。
