古建工程中常见的灰浆及配合比
抹灰砂浆配比表
抹灰砂浆配比表一、引言抹灰砂浆是建筑施工中常用的一种材料，用于墙体表面的抹平和修补。
合理的抹灰砂浆配比对保证施工质量至关重要。
本文将介绍一种常见的抹灰砂浆配比表，以帮助读者了解其配比原理和使用方法。
二、抹灰砂浆配比表根据砂浆的用途和要求，一般可以采用以下抹灰砂浆配比表：1. 普通抹灰砂浆配比表：- 水泥：砂：水 = 1：3：0.4- 水泥和砂的比例可根据实际情况进行调整，但一般不宜低于1：3。
2. 粉刷砂浆配比表：- 水泥：石灰：砂：水 = 1：1：6：1- 石灰的加入可以提高抹灰层的粘结力和抗裂性能。
3. 防水抹灰砂浆配比表：- 水泥：砂：水：防水剂 = 1：2：0.25：0.02- 防水剂的加入可以提高抹灰层的防水性能，适用于卫生间、厨房等需要防水的场所。
4. 外墙保温抹灰砂浆配比表：- 水泥：石灰：砂：聚合物外墙保温砂浆 = 1：1：5：3- 聚合物外墙保温砂浆的加入可以提高抹灰层的保温性能，适用于外墙保温工程。
三、配比原理与使用方法1. 按照配比表中的比例，将水泥、砂、水等材料按照一定的比例混合均匀。
2. 在混合过程中，可适当调整水的用量以控制砂浆的流动性。
3. 混合均匀后，将砂浆抹在墙体表面，用抹刀进行抹平和修补。
4. 抹灰砂浆施工时，应注意保持墙体表面的湿润，以提高粘结力和施工效果。
5. 根据实际情况，可以适当调整配比中各材料的比例，以满足工程要求。
四、总结抹灰砂浆配比表是指导抹灰施工的重要参考依据，不同类型的砂浆配比有不同的应用场景。
在施工过程中，需要根据实际情况进行调整，以确保施工质量和效果。
通过合理的配比和施工操作，可以达到墙体表面平整、牢固和美观的效果。
五、参考文献无（以上内容仅为虚构，不代表真实的抹灰砂浆配比表，仅供参考）。
抹灰砂浆配方

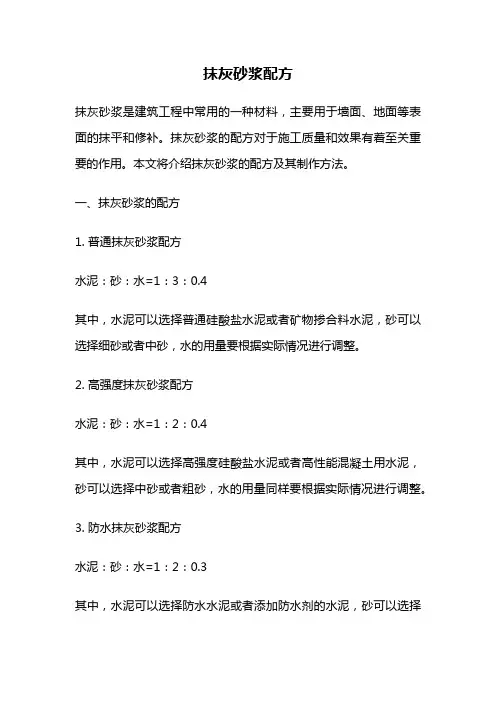

抹灰砂浆配方抹灰砂浆是建筑工程中常用的一种材料，主要用于墙面、地面等表面的抹平和修补。
抹灰砂浆的配方对于施工质量和效果有着至关重要的作用。
本文将介绍抹灰砂浆的配方及其制作方法。
一、抹灰砂浆的配方1. 普通抹灰砂浆配方水泥：砂：水=1：3：0.4其中，水泥可以选择普通硅酸盐水泥或者矿物掺合料水泥，砂可以选择细砂或者中砂，水的用量要根据实际情况进行调整。
2. 高强度抹灰砂浆配方水泥：砂：水=1：2：0.4其中，水泥可以选择高强度硅酸盐水泥或者高性能混凝土用水泥，砂可以选择中砂或者粗砂，水的用量同样要根据实际情况进行调整。
3. 防水抹灰砂浆配方水泥：砂：水=1：2：0.3其中，水泥可以选择防水水泥或者添加防水剂的水泥，砂可以选择中砂或者粗砂，水的用量要比普通抹灰砂浆少一些。
二、抹灰砂浆的制作方法1. 将水和水泥充分混合，搅拌至均匀。
2. 将砂逐渐加入到水泥混合物中，搅拌至均匀。
3. 根据需要适量加入其他添加剂，如防水剂、增塑剂等。
4. 搅拌至砂浆均匀，无颗粒状物质。
5. 将制作好的抹灰砂浆放置一段时间，让其充分反应，提高其强度和稳定性。
三、抹灰砂浆的使用方法1. 在使用前，将抹灰砂浆充分搅拌均匀。
2. 将抹灰砂浆涂抹在需要抹平或修补的表面上。
3. 用抹刀将抹灰砂浆均匀地涂抹在表面上，使其平整、光滑。
4. 在抹灰砂浆未干透之前，可以用抹刀或者抹布将表面进行修整，使其更加平整、光滑。
5. 在抹灰砂浆干透之后，可以进行打磨、刮毛等处理，使其更加光滑、美观。
四、抹灰砂浆的注意事项1. 在制作抹灰砂浆时，应该按照配方比例进行配制，不要随意更改。
2. 在使用抹灰砂浆时，应该根据实际情况进行调整水的用量，以保证其涂抹性和稳定性。
3. 在抹灰砂浆干透之前，应该避免外力的干扰，以免影响其平整度和强度。
4. 在抹灰砂浆干透之后，应该进行打磨、刮毛等处理，以提高其美观度和光滑度。
5. 在使用抹灰砂浆时，应该注意安全，避免误食或者误入眼睛等情况的发生。
古建筑工程做法建筑说明
做法要求青砖做法：青砖要求无明显砂眼、裂缝、翘曲变形。
灰浆要求：丝缝做法水泥：白灰=1:1，淌白做法素白灰膏；糙砌做法：水泥：白灰：砂=1:2:6。
瓦作要求：苫背水泥：白灰：焦渣=1:2:10，铺瓦灰水泥：粉煤灰：砂=1:3:3瓦要求无砂眼、裂缝、扭曲变形，规格统一，大小匀称。
瓦面要求底瓦“压六露四”，瓦垄囊线流畅顺直，具体做法见《古建筑瓦石营法》砖作要求：粘土砖砌体±0.00以下，用M10水泥砂浆，±0.00以上用M7.5水泥砂浆。
仿木椽作、斗拱：采用C25细石混凝土。
石材要求：石材无裂缝，石质一致。
石作工艺要求：接缝严密，线条流畅。
翼角要求：做法详见《中国古建筑木作营造技术》（第二版）檐口防水要求：见详图。
门窗要求：木材无糟朽、空心、虫蛀，三防处理，大木构件含水率不大于25%，小木构件含水率不大于10%。
地面铺砖、铺石青砖外墙工程做法：1.本工程执行《古建筑修建工程施工与质量验收规范》（JGJ 159-2008）及《砌体结构工程施工质量验收规范》（GB50924-2014）。
.2.墙体基础部分：除注明外采用MU10粘土砖，用M7.5砂浆砌筑。
3.防潮：室内地坪±0.000位置以下约60处做20厚1:2水泥砂浆内加防水剂做墙身防潮层。
在此标高为钢筋砼构造时，可不做。
在室内地坪高差变化处防潮层应重叠设置，并在高低差埋土一侧墙身做20厚水泥砂浆防潮层。
4.青砖选用：按图纸要求选用相应品种规格的青砖，要求无明显砂眼、裂缝、翘曲变形。
5.组砌方式：5.1 干摆做法：青砖按照“五扒皮”要求砍磨加工，灰浆采用传统桃花浆（白灰：粘土=3:7）或生石灰浆。
5.2 丝缝做法：青砖按照“膀子面”要求砍磨加工，批灰灰浆水泥、石灰膏比例约1:1混合灰浆，根据现场青砖颜色，适当调整其比例，保证灰浆干后颜色同青砖相统一，灌浆灰浆采用桃花浆（白灰：粘土=3:7）。
灰缝宽度1~2mm，砌完之后应进行耕缝。
古建筑专用神奇粘合剂——糯米灰浆
古建筑专用神奇粘合剂——糯米灰浆糯米灰浆是一种用于修建中国传统建筑的特殊材料。
自古以来，多数传统建筑的粘合材料都是糯米，比如清代的紫禁城和颐和园，福建土楼等，都用了糯米灰浆。
在构造体系和结构设计上独具特点，作为古建筑专用神奇粘合剂，糯米灰浆具有很高的工艺美感和技术含量，可以保障古建筑的安全，同时也能够承载中国文化的精髓。
糯米灰浆的制作方法是非常精细严谨的。
首先，要把新鲜的糯米浸泡在水中，约两三天后，晾晒至2/3干，然后磨成细粉；其次，要用稻草烧成灰，经过过滤、沉淀等一系列过程后，得到优良的稻草灰；接着，把糯米粉、稻草灰和水按一定比例混合制成可塑性强的糊糊状物质，放置约半个月后即可使用。
糯米灰浆的用途十分广泛，包括建筑、雕塑以及修补和维护古建筑等方面。
在建筑中，糯米灰浆通常用于修补砖墙、灰泥墙和木结构等重要部位，以此保证建筑体系的完整性和稳定性。
另外，糯米灰浆也被广泛应用于新建古建筑，如仿古景区、地方特色建筑等，其体现的历史文化价值和民族文化底蕴在其中尤为重要。
由于糯米灰浆具有特殊的粘合性、强度和塑性等优点，它在古建筑修复中扮演着重要的角色。
众所周知，古建筑的修缮和保护一直是建筑学领域研究的重点。
传统的古建筑多数存在资材老化与自然灾害带来的风险，再加上建筑环境本身所带来的外部因素，导致古建筑的重要部位不断出现损坏。
因此，用糯米灰浆来修复古建筑便成为一个明显的选择。
在古建筑修复中，糯米灰浆可以与利用它进行古建筑修复的专业技术紧密结合。
它的特点是粘度极高，加之具有良好的环保性、抗水性和防腐性，因此一旦被调制合适，可在修缮中扮演出很好的保护作用。
在修复的过程中，将适当的糯米灰浆涂于被损坏的部位，进行稍稍的加固就可达到不错的效果。
不仅如此，但并不失去其艺术感受，正确的使用糯米灰浆可以使古建筑的历史气息得以重现。
总之，糯米灰浆作为古建筑专用的粘合剂，有着不可替代的作用。
它具有良好的黏附性、可模性以及良好的抗水性和抗腐蚀性，可以在修补和修复古建筑时起到至关重要的作用，极大地保护了古建筑的安全。
古建工程中常见的灰浆及配合比
古建工程中常见的灰浆及配合比首先，选出好的生石灰材料1、泼灰：制作各种灰浆的原材料，生石灰用水反复均匀地泼洒，成为粉状后过筛。
存放时间，用于灰土不宜超过3—4天；用于室外抹灰，不宜超过3—6月。
2、泼浆灰：制作各种灰浆的原材料。
泼灰过细筛后分层用青浆泼洒，闷至15天后即可使用。
白灰：青灰=100:13，超过半年后宜用于室外抹灰。
3、苫背：泼浆灰加水青浆调匀后掺麻刀搅匀，灰：麻刀=100:54、用于抹灰面层：灰：麻刀=100:35、护板灰：苫背垫层中的第一层，月白麻刀灰配比：泼浆灰：麻刀=100:26、滑秸灰：泼灰：滑秸=100:4，滑秸秆长5—6cm加水均匀，褥几天后滑秸软后才能使用。
麻刀灰是苫背的主要材料，泼灰的质量直接影响灰背的质量，正确的泼灰方法：泼灰应分次进行，每次数量不可太多，粉化之后的体积不超过0.4m³，清水淋在生灰块上，量不宜过大，两人同时进行，一人淋洒水，一人用三齿耙不断翻到生灰块，待生灰块完全粉化后，开始第二次泼灰，要翻好泼透，灰泼成湿粉状，闷半小时左右，泼灰就完成了。
全部完成后用不超过0.5cm的筛子把灰筛一遍，要注意：不要把生石灰碴子弄进泼灰内，发现灰飞扬起来，说明灰生了，要泼至合适。
麻刀：对麻刀进行挑选，发霉变质的麻刀不可用于苫背，麻刀越干净越好，麻刀一定要全部拆散，否则灰掺和后会变成疙瘩，在和灰之前，必须把麻刀择好待用。
灰背：1、要分层，每层厚度约3cm，拍实压光，以增加灰背的密实度。
如果灰背不能一次苫完，要留茬子，茬子宽度不小于20cm，必须留斜茬，茬子部分为毛茬，接茬时如果干了，必须用水泅湿，并用木抹子把茬子搓一遍。
2、苫背要特别注意处理好水流向，水流速越快越好，灰背高低差越大越好，这样最大限度的增高灰背最高处的高度与降低低处的高度。
做到最快把水排走。
3、檐头灰背抹至连檐外，做苫背时要注意压实的次数，压实的次数越多，灰背的密度越强，一定要反复赶压，每次赶压之前都要刷浆，浆要一次比一次稀，直至灰背干了为止。
古建筑修缮与施工技术
古建筑修缮与施工技术石活安装1、石活连接方式⑴自身连接方式：做桦和柳窝；做名盍绊；做仔口。
仔口亦作梓口。
凿做仔口又叫落槽（图3-4）O⑵铁活连接：用拉扯，用银锭（又叫头钩）；用扒镉（图3-5）o石活表面应按铁活的形态凿出窝来，将铁活放好后，空余部分要用灰浆或白矶水灌严。
讲究的作法可灌注盐卤浆（见表3-1）或铁水。
表3-1 石作工程灰浆协作比及制作要点名称主要用途协作比及制作要点大麻刀灰小式石活勾缝锁口，石墙砌筑泼浆灰加水（或青浆）调匀后掺麻刀搅匀，灰：麻刀二100：5~4桃花浆小式石活灌浆白灰浆加好粘土浆，白灰：粘土二3:7或4:6（体积比）生石灰浆石活灌浆生石灰块加水搅成浆状泰泰浆地面石活的铺垫坐浆白灰浆或桃花浆中掺入碎砖，碎砖量为总量的40%-50%,碎砖长度不超过2~3厘米掺灰泥地方建筑石活砌筑泼灰与黄土拌匀后加水调匀，灰：黄土二3:7或4:6或5:5等（体积比）细石掺灰泥大式石活砌筑掺灰泥内掺入适量细石未江米浆重要建筑的石活灌浆生石灰浆况入江米浆和白矶水，灰：江米:白矶二100:0.3:0.33油灰宫殿建筑柱顶等安装灌浆,台基、勾栏等勾缝锁口泼灰加面粉加桐油调匀，白灰：面粉：桐油二1:1:1舟念缝油灰防水石活舟念缝油灰加桐油，油灰：桐油二0.7:1,如需舟念麻,麻量为0.13麻刀油灰叠石勾缝、石活防水勾缝油灰内掺麻刀，用木棒砸匀，油灰：麻二100：3〜5血料灰重要的桥梁、驳岸等水工建筑的砌筑血料稀释后掺入灰浆中，灰：血料二100：7盐卤灰大式石活安装中的铁件固定盐卤兑水再加铁面，盐卤：水：铁面二15~6：2白矶灰小式石活铁件固定白矶加水，应较稠石膏浆宫殿石活灌浆前的勾缝锁口生石膏粉加水、加适量桐油，发胀适时后即可运用2、稳固措施为使石活更加稳固，常采纳下述措施⑴铺灰坐浆。
由于石活不便随意拆卸，一旦灰浆厚度不合适时不易调整，只适用于标高要求不严的石活。
有条件者，也可先将石活垫好，再从侧面将灰塞入。
古建灰泥
转自：北京市第二房屋修缮工程公司古建科研设计室(本文由张海清尤贵友关双来杨学善程万里研究整理)一座仿古建筑施工需要使用多种灰浆，古建筑瓦工匠师们曾有“九浆十八灰”的说法。
(一)泼灰泼灰又称泼烧灰，是将生石灰泼水粉化后经过筛选得到的白灰粉。
为使生石灰能充分粉化，应将需粉化的生石灰平摊30厘米厚左右，用水浇泼(用自来水喷洒更好)，边浇泼边拢堆，然后再摊开、泼水，直到充分粉化为止(泼水过多，生石灰粉化后粘成块不便过筛，泼水欠量则造成烧灰)。
然后堰闷3天到4天时间，过筛即得泼灰。
用于瓦瓦和苫青灰背的灰，用筛孔不大于0.5厘米的筛网过筛，拌合灰土的，可用筛孔1厘米左右的筛子。
(二)泼露浆灰泼落浆灰用于表面粉饰，制作工序基本与泼烧灰相同。
只是泼水量大些，过细目筛。
(三)煮浆灰煮浆灰将生石灰放入装满水的灰池中熟化后得到的灰膏叫煮浆灰。
一般分煮灰和淋灰两道工序。
淋过的灰浆需存放半月以上才能使用，以免灰膏中未熟化的过大灰粒使用后隆起开裂。
(四)青灰青灰是用青灰块(北京西郊产的一种矿物质胶结材料，现有成包的商品)加水搅拌后，再加入泼灰或煮灰制成的一种灰浆(没有青灰块时，可用水泥代替)。
(五)压浆灰压浆灰也叫泼浆灰。
将过筛的泼灰粉在地上平摊厚6厘米到8厘米，泼上一层青浆，盖上一层白灰粉后，再泼一层青浆，一层一层作成一堆，炯沤半月左右后，青灰浆渗入白灰内后即可使用，用时铁铲上下宣取。
这种灰与麻刀灰掺合，用于苫背、瓦瓦。
(六)花灰花灰是直接用压浆灰加少量水或浆调合而成的。
调脊时下瓦条、衬灰和砌混砖时使用。
(七)月白灰一般不加麻刀，不要求颜色均匀，月白灰是青灰浆与白灰浆按3：7的比例混合而成的灰(八)察灰素灰即不揍麻刀的白灰膏、月白灰膏及其他各色灰膏。
(九)麻刀灰麻刀灰是用压浆灰、月白灰与麻刀拌台均匀而成。
的叫小麻刀灰。
(十)大康刀灰大麻刀灰是用3厘米到5厘米长的麻刀与压浆灰按重量5：100的比例混合均匀而用于屋顶苫背和砌筑抹馅。
中国古代的“有机水泥”——糯米灰浆
中国古代的“有机水泥”——糯米灰浆作为一名建筑学专家，我深知水泥在现代建筑中的重要性。
而在古代中国，糯米灰浆便是一种有机的水泥。
糯米灰浆是由糯米、石灰、石膏、黏土等原料经过一系列复杂的过程制成的建筑材料。
在古代时期，这种有机水泥极其常见，并广泛应用于宫殿、寺庙、城墙、水利工程等建筑中。
今天，我将详细介绍一下糯米灰浆的制作过程和应用。
一、原材料的准备糯米灰浆的制作过程需要用到多种原材料。
其中，主要的原材料有糯米、石灰、石膏和黏土。
糯米是指一种华北、长江流域和东南沿海地区常见的粘性小米。
石灰则是指石灰石在高温下煅烧而制成的粉末状物。
石膏则是指一种水合硫酸盐矿物，具有良好的硬化性和耐水性。
黏土则是指由硅酸盐、氧化物、氢氧化物、水和少量有机质等构成的一种软性材料。
在准备原材料时，需要注意一些细节。
糯米要事先浸泡10-12个小时，这样能使糯米中的淀粉和蛋白质分解，增强黏合性和强度。
石灰和石膏要分别经过煅烧和石膏干燥的处理，以提高反应的效率和产出的质量。
此外，黏土要经过一系列的筛选和搅拌，以确保不含杂质和均匀的分布。
二、糯米灰浆的配制在原材料准备完成之后，就可以开始配制糯米灰浆了。
糯米灰浆的配制顺序依次为“先石灰、后石膏、再糯米、最后黏土”。
具体步骤如下：1. 石灰配制：将石灰末先用水浸泡，搅拌均匀，然后使其自然沉淀1-2天，再将上清液倒掉并过滤，得到清洁的石灰水。
这个步骤的目的是去除石灰中的灰尘和杂质。
2. 石膏配制：将石膏粉末加入水中，搅拌均匀，直至形成粘稠的糊状物。
这个步骤的目的是使石膏充分溶解，并悬浮在水中。
3. 糯米配制：将浸泡过的糯米加入石灰水中，搅拌均匀。
然后将石膏糊倒入糯米水中，继续搅拌至糊状。
4. 黏土配制：将筛选好的黏土粉末加入糯米糊中，搅拌均匀。
黏土的作用是增强糯米灰浆的黏合性和强度。
糯米灰浆的配制过程需要注意搅拌的时间和速度，一般应该保持10-15分钟的时间和相对稳定的转速，以保证各种原料充分混合。
古代糯米石灰浆配方比例
古代糯米石灰浆配方比例糯米石灰浆是一种古老的建筑材料，广泛应用于中国古代的建筑中。
它是由糯米和石灰等材料混合而成，具有较高的强度和耐久性。
在古代建筑中，糯米石灰浆被广泛用于墙壁、地板、天花板等建筑构件的制作，也被用于保护和修复古建筑。
本文将介绍古代糯米石灰浆的配方比例，以及其制作过程和应用。
一、古代糯米石灰浆的配方比例古代糯米石灰浆的配方比例是糯米：石灰：沙子=1：1：3。
其中，石灰可分为生石灰和熟石灰两种，而沙子则是建筑中经常使用的细沙。
在制作糯米石灰浆时，首先要将糯米浸泡在水中，使其变软，然后将其蒸熟，待其冷却后，加入适量的石灰和沙子，搅拌均匀即可。
需要注意的是，糯米石灰浆的制作过程需要耐心和细心，否则很容易出现质量问题。
二、古代糯米石灰浆的制作过程1、准备材料制作糯米石灰浆的材料主要有糯米、生石灰或熟石灰、细沙和清水。
糯米需要提前浸泡，生石灰或熟石灰需要用清水搅拌至均匀。
2、蒸熟糯米将浸泡过的糯米放入蒸锅中，加水蒸熟，待其冷却后，就可以开始制作糯米石灰浆了。
3、加入石灰和沙子将熟糯米放入容器中，加入适量的石灰和沙子，开始搅拌。
在搅拌的过程中，需要不断地加入清水，直到糯米石灰浆的质地变得均匀细腻。
4、调整质地在糯米石灰浆的制作过程中，需要根据实际需要调整其质地。
如果需要制作较硬的浆料，可以适量增加石灰的比例；如果需要制作较柔软的浆料，可以适量减少石灰的比例。
5、使用糯米石灰浆制作好后，可以用于建筑的修复和保护，也可以用于制作墙壁、地板、天花板等建筑构件。
需要注意的是，糯米石灰浆在使用前需要充分搅拌均匀，以确保其质地和性能的一致性。
三、古代糯米石灰浆的应用古代糯米石灰浆在中国的建筑史上具有重要的地位。
它不仅是一种优秀的建筑材料，也是古代建筑文化的重要组成部分。
在中国古代建筑中，糯米石灰浆被广泛应用于建筑的修复和保护，也被用于制作墙壁、地板、天花板等建筑构件。
其优点在于其强度高、耐久性强，同时还具有一定的防火和隔音性能。
砌筑抹面砂浆配合比
砌筑、抹灰砂浆配合比
以下给你三种强度及粗,中,细砂常用的水泥石灰混合砂浆:
抹内外墙主要根据要求,一般外墙强度要高一些,用水量根据砂浆的和易性调节
1、砂浆强度M5；水泥强度32.5级,粗砂
重量配合比=1:0.56:7.12,每立方用量=水泥212Kg 石灰膏118Kg砂1510Kg
2、砂浆强度M5；水泥强度32.5级,中砂
重量配合比=1:0.56:6.56,每立方用量=水泥221Kg 石灰膏124Kg砂1450Kg
3、砂浆强度M5；水泥强度32.5级,细砂
重量配合比=1:0.57:6.07,每立方用量=水泥229Kg 石灰膏131Kg 砂1390Kg
4、砂浆强度M7.5；水泥强度32.5级,粗砂
重量配合比=1:0.36:6.24,每立方用量=水泥242Kg 石灰膏88Kg 砂1510Kg
5、砂浆强度M7.5；水泥强度32.5级,中砂
重量配合比=1:0.37:5.78,每立方用量=水泥251Kg 石灰膏94Kg 砂1450Kg
6、砂浆强度M7.5；水泥强度32.5级,细砂
重量配合比=1:0.38:5.33,每立方用量=水泥261Kg 石灰膏99Kg 砂1390Kg
7、砂浆强度M10；水泥强度32.5级,粗砂
重量配合比=1:0.22:5.57,每立方用量=水泥271Kg 石灰膏59Kg 砂1510Kg
8、砂浆强度M10；水泥强度32.5级,粗砂
重量配合比=1:0.22:5.14,每立方用量=水泥282Kg 石灰膏63Kg 砂145Kg
9、砂浆强度M10；水泥强度32.5级,粗砂
重量配合比=1:0.23:4.74,每立方用量=水泥293Kg 石灰膏67Kg 砂1390Kg。
浅谈古建筑砌筑工程施工工艺Microsoft Word 文档 (2)
浅谈古建砌筑工程施工工艺摘要：关键词：古建筑所用的砖是以粘土为主要原料，经过成型、干燥、焙烧工艺制成的青（灰）色的砖。
一、施工前准备：（一）技术准备1、施工前操作人员必须熟悉工程设计要求及古建传统作法，认真阅读图纸、并且根据图纸尺寸放出墙的边线、门窗洞口位置、尺寸，校验各部尺寸。
防线完毕，请监理进行验收，合格后施工。
2、编制砌体专项施工方案，包括墙体砌筑的工艺、质量要求、施工进度，材料的储存及运输等，并报监理等审批。
3、施工前应对所用材料，工具进行检查，材料应符合设计要求及有关规定。
经砍磨加工的砖料，应符合《文物建筑工程质量检验评定标准》的规定。
4、应对墙体砌筑的瓦工进行技术交底，并在大面积砌筑前做出样板间（段），经各方验收合格后，方可进行大面积施工。
（二）材料准备古建所用灰浆有“九浆十八灰”之说，可见灰浆的种类之多。
近年来修缮工程中，常使用现代建筑材料，如石灰砂浆、混合砂浆、水泥砂浆。
一般来说，只要不破坏原有建筑的风格，采用成功的新材料、新做法是必要的。
但在选材时应注意古建施工的特点，否则就可能得不偿失。
如古建施工中经常使用的水泥，水泥的强度很高，用水泥砂浆代替传统抹灰作法，只要外观效果能接近传统作法，其优越性是不言尔喻的。
1、砌筑所用各种灰浆及配合比见下表：2、砖料加工（一）砖料加工在未砍砖前，应先砍出“官砖”即样板砖。
以官砖作为每块砖的规格比对及验收标准。
砖加工称为砍砖。
砍砖工序中，砖的各面名称如下图：（二）砖细加工1、砖细用砖的品种、规格、质量应符合设计要求。
2、砖细加工后的团、线条、色泽应符合设计要求。
修复的砖细应与原砖细的图案、线条、色泽相一致。
3、砖细的加工：（1）选料：根据设计要求对砖的要求，选择质量、色泽、规格合适的砖料；（2）做样板砖：未全面展开砖细加工之前，应按设计要求先做样板砖，样板砖检查合格后，以此为样板进行砖细加工；（3）粗加工：根据加工对象的具体要求记性画线、取平、打直（不平的面做平，不直的边棱打直）等粗加工；（4）细加工：应根据干摆转、丝缝砖、金砖、异形砖、淌白墙等按设计的不同要求进行细致加工；（5）磨配试组：将加工合格相互联结叠砌的砖细进行磨配试组，将不吻合处进行加工修理，将表面缺陷，砂眼，用砖药修补磨平；（6）五扒皮1）用刨子铲面并用磨头磨平。
古建筑灰浆配比和古建筑常用浆
北京市第二房屋修缮工程公司古建科研设计室(本文由张海清尤贵友关双来杨学善程万里研究整理)一座仿古建筑施工需要使用多种灰浆，古建筑瓦工匠师们曾有“九浆十八灰”的说法。
(一)泼灰泼灰又称泼烧灰，是将生石灰泼水粉化后经过筛选得到的白灰粉。
为使生石灰能充分粉化，应特需粉化的生石灰平摊30厘米厚左右，g水浇泼(用自来水喷洒更好)，边浇泼边拢堆，然后再摊开、泼水，直到充分粉化为止(泼水过多，生石灰粉化后粘成块不便过筛，泼水欠量则造成烧灰)。
然后堰闷3天一4天时间，过筛即得泼灰。
用于瓦瓦和苫青灰背的灰，用筛孔不大于o．5厘米的筛网过筛，拌合灰土的，可用筛孔1厘米左右的筛子。
(二)泼露浆灰泼落浆灰用于表面粉饰，制作工序基本与泼烧灰相同。
只是泼水量大些，过细目筛。
(三)蕉浆灰煮浆灰将生石灰放入装满水的灰池中熟化后得到的灰膏叫煮浆灰。
一般分煮灰和淋灰两道工序。
淋过的灰浆需存放半月以上才能使用，以免灰膏中未熟化的过大灰粒使用后隆起开裂。
(四)霄灰青灰是用青灰块(北京西郊产的一种矿物质胶结材料，现有成包的商品)加水搅拌后，再加入泼灰或煮灰制成的一种灰浆(没有青灰块时，可用水泥代替)。
(五)压浆灰压浆灰也叫泼浆灰。
将过筛的泼灰粉在地上平雄厚6厘米一8厘米，泼上一层青浆，盖上一层白灰粉后，再泼一层育浆，一层一层作成一堆，炯沤半月左右后，青灰浆渗入白灰内后即可使用，用时铁铲上下宣取。
这种灰与麻刀灰掺合，用于苫背、瓦瓦。
(六)花灰花灰是直接用压浆灰加少量水或浆调合而成的。
调脊时下瓦条、衬灰和砌混砖时使用。
(七)月白灰一般不加麻刀，不要求颜色均匀月白灰是青灰浆与白灰浆按3：7的比例混合而成的灰素灰即不揍麻刀的白灰膏、月白灰膏及其他各色灰膏。
(九)唐刀灰麻刀灰是用压浆灰、月白灰与麻刀拌台均匀而成。
的叫小麻刀灰。
(十)大康刀灰大麻刀灰是用3厘米一5厘米长的麻刀与压浆灰按重量5：100的比例混合均匀而用于屋顶苫背和砌筑抹馅。
(十一)小庶刀灰小麻刀灰是用1．5厘米长以下的麻刀与月白灰膏重量按3—4：100的比例混合而成(十二)白庶刀灰白麻刀灰是长麻刀与白灰膏按重量5；100拌合而成的灰。
常用材料密度表及白灰砂浆配合比
生石灰粉1200Kg/m3,生石灰1100kg/m3,熟石灰膏1350Kg/m3基本信息石灰砂浆：顾名思意就是石灰+砂+水组成的拌合物。
石灰砂浆是由石灰膏和砂子按一定比例搅拌而成的砂石灰砂浆浆，完全靠石灰的气硬而获得强度。
石灰砂浆仅用于强度要求低、干燥环境。
成本比较低。
石灰砂浆1:3：1为石灰，3为砂，即砂是石灰的3倍，1:3的石灰砂浆是一种规范说法，在《广东省建筑与装饰工程综合定额》可以查询得到，编号为：8003041 。
1：3的石灰砂浆的比例关系是：1.198m3（中砂）：0.202t（生石灰）：0.5m3（水）。
2技术性质一、新拌砂浆的和易性砂浆的和易性是指砂浆是否容易在砖石等表面铺成均匀、连续的薄层，且与基层紧密黏结的性质。
包括流动性和保水性两方面含义。
（一）流动性影响砂浆流动性的因素，主要有胶凝材料的种类和用量，用水量以及细骨料的种类、颗粒形状、粗细程度与级配，除此之外，也于掺入的混合材料及外加剂的品种、用量有关。
通常情况下，基底为多孔吸水性材料，或在干热条件下施工时，应选择流动性大的砂浆。
相反，基底吸水少，或湿冷条件下施工，应选流动性小的砂浆。
（二）保水性保水性是指砂浆保持水分的能力。
保水性不良的砂浆，使用过程中出现泌水，流浆，使砂浆与基底黏结不牢，且由于失水影响砂浆正常的黏结硬化，使砂浆的强度降低。
影响砂浆保水性的主要因素是胶凝材料种类和用量，砂的品种、细度和用水量。
在砂浆中掺入石灰膏、粉煤灰等粉状混合材料，可提高砂浆的保水性。
水溶性较好的高粘度聚丙烯酰胺既能显著改善水泥砂浆的施工和易性，又不损害其力学性能；使预拌砂浆具有凝结时间长且可调、保水性好、经时泌水少的优点；3强度影响砂浆强度的因素有：当原材料的质量一定时，砂浆的强度主要取决于水泥标号和水泥用量。
此外，砂浆强度还受砂、外加剂，掺入的混合材料以及砌筑和养护条件有关。
砂中泥及其他杂质含量多时，砂浆强度也受影响。
石灰的强度来源于：石灰（CaO溶于水后形成氢氧化钙，氢氧化钙和空气中的二氧化碳反映生成碳酸钙，这就是石灰的硬化原理。
古建筑的各种灰浆的配制
古建筑的各种灰浆的配制泼灰：将生灰块用水反复均匀地泼洒成为粉状后过筛。
泼浆灰：泼灰过细筛后用青浆泼洒而成。
煮浆灰：生灰块加水搅成稀粥状过筛发涨而成。
老浆灰：青灰加水搅匀再加生灰块（青灰与白灰之比为7：3），搅成稀粥状过筛发涨而成。
大麻刀灰：泼浆灰或泼灰加麻刀（100：5重量比）加水搅匀而成。
麻刀灰：泼浆灰或泼灰加麻刀（100：4重量比）加水搅匀而成。
小麻刀灰：泼浆灰或泼灰加短麻刀（100：3~4重量比）加水搅匀而成。
夹陇灰：泼浆灰（或泼灰加其它颜色）加煮浆灰（3：7）加麻刀（100：3重量比）加水调匀而成。
裹陇灰：1）打底面：泼浆灰加麻刀（100：3~5重量比）加水调匀而成。
2）抹面用：煮浆灰掺颜色加麻刀（100：3~5重量比）用水调匀而成。
素灰：为各种不掺麻刀的煮浆灰（灰膏）或泼灰。
勾瓦脸用的素灰又叫“节子灰”。
瓦筒瓦用素灰又叫“熊头灰”。
色灰：各种灰加颜色而成。
常用的颜色有青浆、烟子、红土粉、霞土粉凳。
如掺入少量青浆，即为“月白灰”。
花灰：比泼浆灰水分少的素灰。
青浆与泼灰可以不调匀。
花灰用于抹灰不易隰的部位。
油灰：面粉加细白灰粉（过绢箩）加烟子（用熔化了的胶水搅成膏状）加桐油（1：4：0.5：6重量比）搅拌而成。
麻刀油灰：用生桐油泼生灰块，过筛后加麻刀（100：5重量比）加适量面粉加水用重物反复锤砸而成。
麻刀油灰一般用于粘接石头。
普通灰：泼灰用大眼筛子筛过。
葡萄灰之用于抹灰工程的打底。
纸筋灰：先将草纸用水闷烂，再放入煮浆灰内搅匀。
护板灰：泼灰加麻刀（20：1重量比）相掺加水调匀而成。
砖药：砖面四份，白灰膏一份加水调匀。
或七份灰膏三份砖面加少许青灰加水调匀。
掺灰泥：泥七份，泼灰三份加水闷透调匀。
白灰浆：泼灰或生灰加水调成浆状。
桃花浆：泼灰加好粘土即“胶泥”（6：4重量比）加水调成浆状。
月白浆：泼灰加适量青灰加水调成浆状。
青浆：青灰加水调成浆状。
烟子浆：把黑烟子用熔化了的胶水搅成膏状，再加水搅成浆状。
建筑物抹灰工程施工要求与材料配比
建筑物抹灰工程施工要求与材料配比建筑物抹灰工程是修饰建筑表面的一种施工工艺，使建筑物的外观更加美观且保护墙体。
而施工的质量主要依赖于施工要求以及材料的配比。
下面将分别探讨抹灰工程的施工要求和材料配比的相关问题。
一、施工要求1.墙面清洁：在进行抹灰施工前，墙面必须要做好清洁工作。
清除墙面上的灰尘、油污以及其他杂质，以保证施工时墙面的平整度和附着力。
2.基层处理：墙面必须做好基层的处理工作，包括沙浆找平、做好保温层等。
确保墙面的平整度和牢固程度，避免出现开裂或脱落的情况。
3.施工工艺：在抹灰施工时，需要注意工艺和施工方法的规范。
根据墙体的材料和性质，选择合适的抹灰工艺。
确保施工过程中的严密性和均匀性。
4.环境控制：在施工过程中，需要注意环境的控制。
避免施工在温度过高或过低的情况下进行，以确保施工质量。
二、材料配比1.砂浆配比：常见的抹灰工程材料是砂浆。
砂浆的配比直接关系到抹灰层的坚固度和附着力。
一般来说，砂浆的配合比例为水泥：砂子：水=1：3：0.6。
具体的配比比例还需要根据工程的具体要求和材料的性质来进行调整。
2.控水剂的添加：为了增强砂浆的粘结力和延缓凝固时间，可以适量添加控水剂。
控水剂的添加可以提高砂浆的流动性和可塑性，在施工过程中更易于操作。
3.添加剂的选择：在抹灰工程中，根据工程的要求和材料的特性，可以适当添加一些特殊的添加剂。
如加入防水剂、抗裂剂等，以提高抹灰层的防水性能和耐久性。
4.颗粒级配：砂浆中的砂子颗粒级配对抹灰层的质量也有着很大的影响。
需要注意砂子的颗粒大小和搅拌的时间，使其能够与水泥充分混合，并形成均匀的浆体。
综上所述，建筑物抹灰工程施工要求与材料配比至关重要。
遵循施工要求的规范和选择合适的材料配比，可以保证抹灰工程的施工质量和效果。
因此，在进行抹灰工程前，我们必须对施工要求和材料配比有深入了解，并认真实施，以确保工程的成功完成。
古代糯米石灰浆配方
古代糯米石灰浆配方全文共四篇示例，供读者参考第一篇示例：古代糯米石灰浆是一种用于建筑的传统材料，具有优良的粘结力和抗压性能。
它在古代被广泛应用于城墙、宫殿、庙宇等建筑的修建中，也被用于制作陶器和雕塑等工艺品。
糯米石灰浆的配方在不同地区和时期会有所不同，但通常包括糯米、石灰和水这三种主要材料。
糯米是石灰浆的重要原料之一，它可以起到粘合剂的作用，使石灰与其他材料充分混合。
糯米中含有大量的淀粉，可以增加浆料的粘度和黏性，使其在涂抹或浇筑时更加均匀、牢固。
石灰是另一个重要成分，它是一种碱性物质，可以与水发生化学反应生成氢氧化钙，从而形成坚固的结晶结构。
石灰浆在干燥后可以变得非常坚硬，具有良好的抗压和抗渗透性能。
制作古代糯米石灰浆的过程并不复杂，但需要一定的技巧和经验。
需要将糯米淘洗干净，然后加入适量的水煮熟至糯米变软。
接着，将石灰与水混合搅匀，待其沉淀后将上清液倒出备用。
将煮熟的糯米捣成泥状，然后慢慢加入石灰水搅拌，直至形成均匀的稠浆状。
将石灰浆均匀涂抹在建筑表面或模具中，等待其干燥固化即可。
古代糯米石灰浆具有许多优点，如良好的附着性、强度和耐久性，适用于各种建筑和雕塑的施工。
糯米石灰浆也具有一定的防火性能，可以在一定程度上减少火灾造成的危害。
由于其成本较高且施工技术要求较高，现代建筑中很少采用糯米石灰浆，取而代之的是更加便捷和经济的建筑材料。
古代糯米石灰浆的配方虽然简单，但在制作过程中需要一定的经验和技巧，以确保浆料的质量和施工效果。
在选择材料时，应注意糯米的品质和石灰的纯度，避免因材料质量差导致施工质量不稳定。
在混合糯米和石灰时要注意比例和搅拌时间，确保浆料均匀而稠密，以免在施工中出现开裂或脱落等问题。
古代糯米石灰浆是一种具有悠久历史和广泛应用价值的传统建筑材料，它不仅具有优良的物理性能和装饰效果，还反映了古人们对建筑技术和材料运用的智慧和创新。
当前，虽然糯米石灰浆在建筑中的应用较少，但其历史与文化价值仍值得我们去挖掘和保护，以传承和弘扬我国悠久的建筑传统。
长城修缮各种灰浆制作
敌楼局部墙体勾缝面层压青浆。在使用时取灰后要随时用塑料布封盖严密保持一定的湿度。
4.4桃花浆：采用优质生灰块和好黄土。选用大桶先放入水在放入适量白灰块，搅拌白灰块使其迅速熟化同时加入纯正黄土搅拌至呈稀粥状，浆桶不再冒热气即停止搅拌。白灰与黄土比例为4：6：10-20。稀稠情况根据使用部位缝隙大小确定。随用随拌，一次用尽。用于城墙背里和墙芯灌浆。
4.5白灰混合砂浆：按照文物工程要求传统灰浆采用纯泼灰拌制。按设计要求本工程砌筑结构施工灰浆采用纯泼灰掺加适量砂子和水泥。泼灰、砂子、水泥重量比例为10：8：3。掺加砂子和水泥的目的主要是为提高灰浆早期强度，保证施工作业连续进行和解决纯泼灰雨期无法连续施工的问题。各种材料在山下称好重量分别装袋，运送时成组运输。按比例现场搅拌，先掺合干料后加水。以泼灰为主，砂子、水泥为填料。用普通中砂和PC32.5复合水泥。该灰浆主要用于雨期施工的墙地面和边墙石砌体及内外拉接等需增加结构强度的部位。具体操作见下表：
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
1-2
工程名称
xxx长城二期修缮工程
交底日期
2015-4-5
施工单位
xxxx有限公司
分项工程名称
灰浆制作
交底提要
桃花浆、混合砂浆制作
意思
技术交底记录
表C2-1
编号
1-1
工程名称
xxx长城二期修缮工程
交底日期
2015-4-5
施工单位
xxxx有限公司
分项工程名称
用于古建筑修补的干粉糯米灰浆的设备制作方法与相关技术
一种用于古建筑修补的干粉糯米灰浆的制备方法，将3035重量份的氢氧化钙粉末、4045重量份的碳酸钙颗粒、2025重量份的乳化糯米细粉、35重量份的丙乳、0.25重量份的碳酸氢钠混合并拌匀，即得到干粉糯米灰浆。
本技术制得的干粉糯米灰浆为干粉物质，具有储存时间长的优点。
技术要求1.一种用于古建筑修补的干粉糯米灰浆的制备方法，其特征在于：包括下列步骤：第一步：将糯米粉碎至小于或等于20目，然后与水按质量比1：4.5-5.5混合，接着将混合物置于超声波环境中，在温度5-40℃、超声波频率25-35KHz、超声波功率密度0.35-0.55w/cm2的条件下，处理90-150min，得到糯米汤，备用；第二步：将所述糯米汤置于微波环境中，在微波频率3.0GHz、功率密度0.40-0.60w/cm2条件下，处理20-40min至糯米完全糊化，得到糊化糯米浆；第三步：将糊化糯米浆与乳化液按质量比20-30：1混合，搅拌均匀后得到乳化糯米混合浆液；然后将乳化糯米混合浆液输送到滚筒干燥机中进行干燥处理，使干燥后物料含水量小于或等于10%得到片状物料，接着利用75-90℃的热风干燥将片状物料干燥至含水量小于或等于5%，然后将片状物料粉碎至小于或等于100目得到乳化糯米细粉；所述乳化液由混合乳化剂与水按质量比1：4-6混合，然后置于高剪切乳化机中，以转速5000-10000r/min 乳化分散处理5-10min，得到乳化液，所述混合乳化剂包括35-40重量份的羟丙基甲基纤维素、25-30重量份的黄原胶、20-25重量份的明胶、10-15重量份的海藻酸钠；第四步：将30-35重量份的氢氧化钙粉末、40-45重量份的碳酸钙颗粒、20-25重量份的乳化糯米细粉、3-5重量份的丙乳、0.25重量份的碳酸氢钠混合并拌匀，即得到干粉糯米灰浆。
2.根据权利要求1所述的用于古建筑修补的干粉糯米灰浆的制备方法，其特征在于：所述糊化糯米浆在20min内进入后续处理。
古建筑的各种灰浆的配制
古建筑的各种灰浆的配制泼灰：将生灰块用水反复均匀地泼洒成为粉状后过筛。
泼浆灰：泼灰过细筛后用青浆泼洒而成。
煮浆灰：生灰块加水搅成稀粥状过筛发涨而成。
老浆灰：青灰加水搅匀再加生灰块（青灰与白灰之比为7：3），搅成稀粥状过筛发涨而成。
大麻刀灰：泼浆灰或泼灰加麻刀（100：5重量比）加水搅匀而成。
麻刀灰：泼浆灰或泼灰加麻刀（100：4重量比）加水搅匀而成。
小麻刀灰：泼浆灰或泼灰加短麻刀（100：3~4重量比）加水搅匀而成。
夹陇灰：泼浆灰（或泼灰加其它颜色）加煮浆灰（3：7）加麻刀（100：3重量比）加水调匀而成。
裹陇灰：1）打底面：泼浆灰加麻刀（100：3~5重量比）加水调匀而成。
2）抹面用：煮浆灰掺颜色加麻刀（100：3~5重量比）用水调匀而成。
素灰：为各种不掺麻刀的煮浆灰（灰膏）或泼灰。
勾瓦脸用的素灰又叫“节子灰”。
瓦筒瓦用素灰又叫“熊头灰”。
色灰：各种灰加颜色而成。
常用的颜色有青浆、烟子、红土粉、霞土粉凳。
如掺入少量青浆，即为“月白灰”。
花灰：比泼浆灰水分少的素灰。
青浆与泼灰可以不调匀。
花灰用于抹灰不易隰的部位。
油灰：面粉加细白灰粉（过绢箩）加烟子（用熔化了的胶水搅成膏状）加桐油（1：4：0.5：6重量比）搅拌而成。
麻刀油灰：用生桐油泼生灰块，过筛后加麻刀（100：5重量比）加适量面粉加水用重物反复锤砸而成。
麻刀油灰一般用于粘接石头。
普通灰：泼灰用大眼筛子筛过。
葡萄灰之用于抹灰工程的打底。
纸筋灰：先将草纸用水闷烂，再放入煮浆灰内搅匀。
护板灰：泼灰加麻刀（20：1重量比）相掺加水调匀而成。
砖药：砖面四份，白灰膏一份加水调匀。
或七份灰膏三份砖面加少许青灰加水调匀。
掺灰泥：泥七份，泼灰三份加水闷透调匀。
白灰浆：泼灰或生灰加水调成浆状。
桃花浆：泼灰加好粘土即“胶泥”（6：4重量比）加水调成浆状。
月白浆：泼灰加适量青灰加水调成浆状。
青浆：青灰加水调成浆状。
烟子浆：把黑烟子用熔化了的胶水搅成膏状，再加水搅成浆状。
古代糯米石灰浆配方-概述说明以及解释
古代糯米石灰浆配方-概述说明以及解释1.引言1.1 概述概述古代糯米石灰浆是一种特殊的建筑材料，广泛用于古代建筑的墙体和地面的修复和保护。
糯米石灰浆具有良好的附着性，强度和耐久性，而且还能对建筑结构起到一定的保护作用。
在古代，人们通过将糯米和石灰等材料混合搅拌而成的石灰浆，用于修复和加固建筑的墙体和地面。
这种古老的建筑技术在现代仍然有着一定的应用价值，并对现代建筑材料的发展产生了积极的影响。
本文将深入探讨古代糯米石灰浆的制备方法和配方，以及其应用价值和对现代建筑的借鉴意义。
通过对古代糯米石灰浆的研究和分析，我们可以更加全面地认识和理解古代建筑技术的发展和演变，为现代建筑的改进和创新提供有益的思路和启示。
1.2 文章结构本文将从以下几个方面来叙述古代糯米石灰浆的配方和制备方法。
首先，在引言部分简要介绍糯米石灰浆的概念及其在古代的应用背景。
接着，在正文部分分为两个小节进行叙述。
第一小节将详细介绍古代糯米石灰浆的制备方法，包括糯米的选择和处理以及石灰的选择和处理。
第二小节将探讨糯米石灰浆的配方和比例，包括糯米和石灰的比例以及其他可能使用的添加剂。
在结论部分，将总结古代糯米石灰浆的应用价值，并探讨现代对古代糯米石灰浆的借鉴意义。
通过对比古代和现代的制备方法和应用情况，可以对古代糯米石灰浆的技术水平和文化背景有更深入的了解，并为现代的建筑材料研究提供一定的启示。
通过以上的结构安排，读者能够清晰地了解古代糯米石灰浆的配方和制备方法。
同时，通过对古代和现代的比较，读者可以深入探讨该配方的应用价值和可能的改进意见。
希望本文能够为读者们提供关于古代糯米石灰浆方面的全面了解，并推动相关领域的深入研究和发展。
1.3 目的本文的目的是探究古代糯米石灰浆的配方和制备方法，并对其应用价值进行评估。
通过研究古代糯米石灰浆的制备过程，我们可以了解到古代人民在建筑领域中所运用的智慧和技术水平。
同时，我们也可以通过研究古代配方的成功经验，结合现代科学技术的发展，为现代建筑材料的研发和应用提供一定的借鉴和启示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
古建工程中常见的灰浆及配合比
首先，选出好的生石灰材料
1、泼灰：制作各种灰浆的原材料，生石灰用水反复均匀地泼洒，成为粉状后过筛。
存放时间，用于灰土不宜超过3—4天；用于室外抹灰，不宜超过3—6月。
2、泼浆灰：制作各种灰浆的原材料。
泼灰过细筛后分层用青浆泼洒，闷至15天后即可使用。
白灰：青灰=100:13，超过半年后宜用于室外抹灰。
3、苫背：泼浆灰加水青浆调匀后掺麻刀搅匀，灰：麻刀=100:5
4、用于抹灰面层：灰：麻刀=100:3
5、护板灰：苫背垫层中的第一层，月白麻刀灰配比：泼浆灰：麻刀=100:2
6、滑秸灰：泼灰：滑秸=100:4，滑秸秆长5—6cm加水均匀，褥几天后滑秸软后才能使用。
麻刀灰是苫背的主要材料，泼灰的质量直接影响灰背的质量，正确的泼灰方法：泼灰应分次进行，每次数量不可太多，粉化之后的体积不超过0.4m³，清水淋在生灰块上，量不宜过大，两人同时进行，一人淋洒水，一人用三齿耙不断翻到生灰块，待生灰块完全粉化后，开始第二次泼灰，要翻好泼透，灰泼成湿粉状，闷半小时左右，泼灰就完成了。
全部完成后用不超过0.5cm的筛子把灰筛一遍，要注意：不要把生石灰碴子弄进泼灰内，发现灰飞扬起来，说明灰生了，要泼至合适。
麻刀：对麻刀进行挑选，发霉变质的麻刀不可用于苫背，麻刀越干净越好，麻刀一定要全部拆散，否则灰掺和后会变成疙瘩，在和灰之前，必须把麻刀择好待用。
灰背：1、要分层，每层厚度约3cm，拍实压光，以增加灰背的密实度。
如果灰背不能一次苫完，要留茬子，茬子宽度不小于20cm，必须留斜茬，茬子部分为毛茬，接茬时如果干了，必须用水泅湿，并用木抹子把茬子搓一遍。
2、苫背要特别注意处理好水流向，水流速越快越好，灰背高低差越大越好，这样最大限度的增高灰背最高处的高度与降低低处的高度。
做到最快把水排走。
3、檐头灰背抹至连檐外，做苫背时要注意压实的次数，压实的次数越多，灰背的密度越强，一定要反复赶压，每次赶压之前都要刷浆，浆要一次比一次稀，直至灰背干了为止。
要压干，不要晾干，对灰背要刷清水养护，苫背全部做完后进行养护，养护的方法是用草帘铺在灰背上，使草帘经常保持湿润，养护期1—3星期。
