防雷及接地装置
建筑物的防雷与接地装置
建筑物的防雷与接地装置建筑物的防雷与接地系统，对于建筑物的安全性、稳定性，以及设备和人中的安全都具有重要的保证作用。
所以，必须采取有效措施进行防护。
通过防雷、接地系统，将雷电（直击雷、感应雷、雷电波）放电，强大的雷电流接收输入接地体，施放地中。
防雷装置是用来接受雷电放电的金属导体称为接闪器。
接闪器的组成的避雷针、避雷线、避雷带、避雷网等。
所有的接闪器都有要经过接地引下线与接地体相连，可靠的接地。
其接地电阻要求不超过10欧。
（11）建筑物的防雷措施建（构）筑物的防雷徒弟有分类，应符合以下要求：1）一级防雷的建筑物①具有等别重要用途的建筑物：如国家级的会堂，办公，科研，教学建筑，大学建筑案馆，大型博展馆，特大型和大型的铁路旅客站，国妹性航空港，通讯枢纽，国宾馆，大型旅游建筑，电视塔等。
②国家级生点文物保护的建筑物和构筑物。
③高度超过100m的建筑物。
④凡建筑物中有易燃、易爆物质的房屋。
2）二级防雷的建筑物①生要的或人员密集的大型建筑物，如部省级办公楼，省级会堂，博展、交通、通讯、广播等建筑物①②③④㈤，以及大型商店、影剧院等。
②省级重点文物保护的建筑物和构筑物。
③十九层及以上的住宅建筑和高度超过50m的其他民用建筑物。
④省级及以上大型计算中心和装有重要电子设备的建筑物。
⑤存入与生产制造易燃、易爆物质的房屋。
3）三级防雷建筑物①当年计算雷击次数大于或等于0.05次时，或通过调查确认需要防雷的建筑物。
②在建筑群中最高或位于建筑群过缘高度超过③高度15m及以上的构筑物，在雷电活动较弱地区（年平均暴日不超过15d）其高度可为20m 及以上。
④历史上雷害事故严重地区或雷害事故较多地区的较重要建筑物。
4）在确定建筑物防雷分级时，除按上述规定外，在雷电子频繁地区或强雷区可适当提高建筑物的防雷等级。
一类建筑物的防雷保护应符合以下要求：1）防止直击雷的保护措施①一般应采用独立避雷针或避雷线保护，接地电阻应小于100m。
防雷及接地装置安装作业指导书
防雷及接地装置安装作业指导书防雷及接地装置的安装是确保建筑物和设备安全的重要环节。
在进行这项工作时，需要遵循一定的步骤和标准，以确保装置的有效性和可靠性。
下面，本文将提供防雷及接地装置安装作业的详细指导书。
一、施工前准备1. 确定施工地点：根据建筑物的规模、高度和用途等要素，确定防雷及接地装置的布设位置。
2. 编制施工计划：根据施工地点的情况，制定详细的施工计划，并进行合理的资源安排。
3. 准备材料和工具：根据设计要求，准备所需的材料和工具，包括导体、接地装置、接地网、导线、接地盒、接地母线等。
4. 安全防护：确保工作人员具备相关的安全技能和防护装备，如佩戴安全帽、防静电鞋、绝缘手套等。
二、接地装置安装步骤1. 准备工作：确定接地装置的布设位置，并对地表进行清理，确保装置安装的稳定性。
2. 安装导体：根据设计要求，在建筑物的外墙或屋顶上安装导体，导体的选材应符合规定要求，并采取适当的防腐措施。
3. 安装接地网：根据设计要求，在地表埋设接地网，接地网的布设要合理，确保导体与接地网的连接牢固可靠。
4. 安装导线：根据设计要求，将导线安装在建筑物的内部，确保导线与接地装置的连接牢固可靠。
5. 安装接地盒：根据设计要求，在建筑物的适当位置安装接地盒，接地盒的选材应符合规定要求，并采取适当的防腐措施。
6. 安装接地母线：将接地盒与建筑物的主接地母线连接，保证连接牢固可靠。
7. 安装避雷针：根据设计要求，安装避雷针，保持避雷针与导体之间的导电性能良好，以有效地引导雷电放电。
8. 检验连接：完成接地装置的安装后，对连接进行检验，确保各部分连接牢固可靠。
三、施工注意事项1. 施工质量：严格按照设计要求和相关标准进行施工，确保施工质量符合规范。
2. 施工环境：施工环境应干燥、无积水，并确保地表的导电性能良好。
3. 设备保护：在进行施工时，应注意保护建筑物和设备，避免损坏。
4. 安全防护：施工人员应随时佩戴安全帽和防静电鞋等防护装备，并确保施工现场的安全。
防雷接地装置的组成
防雷接地装置的组成
防雷接地装置一般由下面几个部分组成：
1. 接地体：主要是用来将防雷装置与大地进行联接的设备，一般在地下埋设。
2. 导体：用来传导雷电流，构成有效雷电路径。
导体需要选用高强度、耐腐蚀、电导率好的材料，常用的材料有铜、钢等。
3. 支架：用来支撑导体，一般选用寿命长、耐腐蚀、可靠性高的材料。
4. 接头：接头在安装过程中连接导体，质量好坏关系到整个防雷系统的性能。
5. 绝缘件：防止导体与结构物间的电击穿。
总之，防雷接地装置必须具备良好的导电性能，强度高、耐腐蚀、耐久性强，能够有效地将雷电电荷和电流引入地下，减少雷击损害。
防雷及接地装置
防雷及接地装置安装工艺标准1.主题词防雷及接地装置安装的程序、方法、技术和要求。
2.适用范围本标准适用于一般工业与民用建筑电气安装工程中防雷及接地装置的施工。
3.引用文件GB50303—2002建筑电气工程质量验收规范4.施工工艺4.1主控项目4.1.1人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
4.1.2测试接地装置的接地电阻值必须符合设计要求。
4.1.3防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。
4.1.4接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3～5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况。
4.1.5接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
4.1.6建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
4.2工艺流程避雷网接地体—→接地干线—→引下线—→避雷针均压环避雷带4.3防雷及接地一般规定电气装置的下列金属部分，均应接地或接零。
4.3.1电机、变压器、携带式或移动式用电器具等的金属底座和外壳。
4.3.2电气设备的传动装置。
4.3.3屋内外配电装置的金属或钢筑混凝土构架以及靠近带电部分的金属遮拦和金属门。
4.3.4配电、控制、保护用的屏(柜箱)及操作台等的金属框架和底座。
4.3.5交、直流电力电缆的接头盒，终端头和膨胀器的金属外壳和电缆的金属护层，可触及的电缆金属保护管和穿线的钢管。
4.3.6车间及露天吊车及电葫芦轨道。
4.3.7电缆桥架，支架和井架。
4.3.8装有避雷线的电力线路杆塔。
4.3.9装在配电线路杆上的电力设备。
4.3.10在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
4.3.11电除尘器的构架。
防雷与接地装置安装方案
防雷与接地装置安装方案一、工程按二类防雷建筑物设置外部防雷装置，利用钢筋混凝土柱、剪力墙内相互连接两根直径不小于∅16的竖向钢筋作为引下线，跨接线采用≥10mm圆钢，引下线上端与避雷带焊接，下端与接地装置焊接。
相邻的两处引下线间距不大于18米。
接地装置为利用基础桩内及基础底板内主筋焊接形成的接地网，所有设备房、电气竖井、电梯井的接地干线以及预留人工接地极的镀锌扁钢、接地端子板等与接地网可靠焊接。
二、当室外敷设镀锌扁钢做为人工接地体时，敷设前应调直，然后将扁钢放置于沟内，依次将扁钢用电焊焊接，扁钢应侧放而不可平放。
焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理。
接地电阻要求不大于0.5Ω，实测不足时，增设人工接地极。
三、接地极连接完毕后，应及时请质检部门进行隐检，接地极材质、位置、焊接质量，接地体(线)的截面规格等均应符合设计及施工验收规范要求，经检验合格后，方可进行回填，分层夯实。
最后将接地电阻摇测数值填写在隐检记录上。
四、利用建筑物钢筋混凝土柱子及剪力墙内主筋通长焊接做防雷引下线，引下线上端与避雷带焊接，下端与基础接地装置焊接形成电气通路。
先按图纸找出全部引下线的位置，向上随着钢筋逐层串联焊接至顶层，并焊接出一定长度，以便与屋顶避雷带连接。
引下线的主筋每层均需用明显的色漆做好标记，以便于引出和检查。
接地电阻测试点设在建筑物的外墙引下线距室外地面上0.5m处。
五、为防侧击雷，45米及以上的楼层利用结构圈梁内的2根主筋贯通焊接形成均压环，并与防雷引下线焊接，外墙上的所有金属构件、金属窗、幕墙框架等金属物及楼板内的钢筋与均压环焊接。
六、在屋顶的外沿和建筑物的突出部位设置避雷带，所有突出屋面的金属突出物，如航空标志灯、节日彩灯、广告灯金属设备和管道以及建筑金属构件等，均与屋面上的防雷装置可靠连接。
七、支架安装应符合下列规定：1、扁钢或圆钢支架埋深不小于80mm。
2、安装前首先根据设计要求进行弹线及分档定位；然后用手锤、錾子进行剔洞，洞的大小应里外一致，之后先埋注一条直线上的两端支架，然后用铅丝拉直线埋注其他支架。

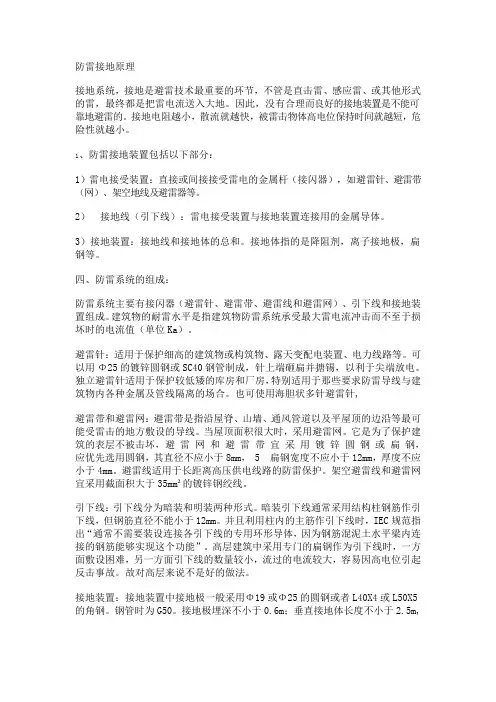

防雷接地装置
防雷接地原理接地系统，接地是避雷技术最重要的环节，不管是直击雷、感应雷、或其他形式的雷，最终都是把雷电流送入大地。
因此，没有合理而良好的接地装置是不能可靠地避雷的。
接地电阻越小，散流就越快，被雷击物体高电位保持时间就越短，危险性就越小。
1、防雷接地装置包括以下部分：1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等。
2）接地线（引下线）：雷电接受装置与接地装置连接用的金属导体。
3）接地装置：接地线和接地体的总和。
接地体指的是降阻剂，离子接地极，扁钢等。
四、防雷系统的组成：防雷系统主要有接闪器（避雷针、避雷带、避雷线和避雷网）、引下线和接地装置组成。
建筑物的耐雷水平是指建筑物防雷系统承受最大雷电流冲击而不至于损坏时的电流值（单位Ka）。
避雷针：适用于保护细高的建筑物或构筑物、露天变配电装置、电力线路等。
可以用Φ25的镀锌圆钢或SC40钢管制成，针上端砸扁并搪锡，以利于尖端放电。
独立避雷针适用于保护较低矮的库房和厂房，特别适用于那些要求防雷导线与建筑物内各种金属及管线隔离的场合。
也可使用海胆状多针避雷针,避雷带和避雷网：避雷带是指沿屋脊、山墙、通风管道以及平屋顶的边沿等最可能受雷击的地方敷设的导线。
当屋顶面积很大时，采用避雷网。
它是为了保护建筑的表层不被击坏，避雷网和避雷带宜采用镀锌圆钢或扁钢，应优先选用圆钢，其直径不应小于8mm， 5 扁钢宽度不应小于12mm，厚度不应小于4mm。
避雷线适用于长距离高压供电线路的防雷保护。
架空避雷线和避雷网宜采用截面积大于35mm²的镀锌钢绞线。
引下线：引下线分为暗装和明装两种形式。
暗装引下线通常采用结构柱钢筋作引下线，但钢筋直径不能小于12mm。
并且利用柱内的主筋作引下线时，IEC规范指出“通常不需要装设连接各引下线的专用环形导体，因为钢筋混泥土水平梁内连接的钢筋能够实现这个功能”。
高层建筑中采用专门的扁钢作为引下线时，一方面敷设困难，另一方面引下线的数量较小，流过的电流较大，容易因高电位引起反击事故。
防雷接地的作用,防雷接地装置分类
防雷接地的作用，防雷接地装置分类本文介绍了防雷接地的作用，以及防雷接地装置的重要分类，防雷接地的种类包括防雷接地、保护接地、屏蔽接地、防静电接地、等电位接地等几大类。
防雷接地的作用与分类防雷接地，是指建筑物外部防雷装置或建筑物内的电气和电子系统或设备的一部分通过导体与大地进行紧密的接触、借此让雷电流带着雷电能量安全入地，保护人、建筑物和设备的安全。
一、防雷接地装置接地依靠接地装置来实现。
接地装置由接地体和接地线的总称。
接地体也称接地极，是埋在地下与土壤紧密接触的导体。
可以是建筑物的自然部件，如建筑物的基础钢筋或一些埋地的金属管道等，也可以使人工接地安装的接地体，称为人工接地体。
人工接地体可用埋入地下的角钢、扁钢、钢管、圆钢、镀锌钢等钢材或铜带、铜板、铜包钢等钢材构成，其尺寸大小应按有关的标准选用。
其中钢材接地棒、特别是镀锌钢最为普遍，简单取得，成本也较低，但较简单腐蚀、寿命不长，据统计，其寿命约20年。
钢材抗腐蚀本领较强，因而寿命也较长，约4050年，但一次投资成本较高。
一般不用铝做接地体，因其化学性质较活泼易腐蚀。
也不用集中不同的金属混装成接地体，由于会因电池效应而加速腐蚀。
接地体的布设形式有垂直接地体、水平接地体、接地网或全部这些形式的任意组合。
它们的形状可以是环形的或辐射形或它们的组合。
接地线是系统或设备与接地体连接并处在地面上的金属导体。
它也可以由自然部件承当，如连接良好的建筑物柱筋等可做为连接接闪器和接地体的自然接地线，也可以是人工接地安装的接地线。
人工接地线的敷设方式可以明敷，也可以暗敷。
为了测试便利，明敷接地线通常在离地2米处设置断接卡。
离地2米段接地线还须加以绝缘保护，或设置警示牌，告诫人员雷雨天阔别此地，以防建筑物接闪器接闪时，人员无意触及造成不测。
在防雷工程设计中首先应考虑利用自然接地部件，当自然部件不能充足要求时，才考虑人工接地体，这样既保证安全又降低防雷成本。
二、防雷接地的作用与分类1、接地的作用1）防雷接地为了使接闪器截获直接雷击的雷电流或通过防雷器的雷电流安全泄放入地，以保护建筑物，建筑物内人员和设备安全的接地成为防雷接地。
防雷接地及接地装置安装方案
防雷接地及接地装置安装方案：1、材料要求⑴所有金属材料均用镀锌件，如圆钢、角钢、扁钢、钢管、卡子、螺丝、螺栓、垫片等。
⑵卡子最好采用顶卡式，且应具有强度，不易变形。
⑶引下线甩出女儿墙处采用2根Φ12的镀锌圆钢。
2、焊接要求⑴连接应采用焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。
防雷接地焊接要求：1 双面焊，焊接长度大于6D。
⑵焊接点光滑平整无咬肉、加渣、漏焊现象，清除药皮，银粉防腐。
采用搭接焊时，其焊接长度如下：①镀锌扁钢焊接长度不得小于其宽度的2倍，且至少焊三边，惯弯不能太死，直线段不得有明显弯曲，并应立放。
②镀锌圆钢焊接长度为其直径的6倍，并应双面施焊。
③镀锌圆钢与镀锌圆钢焊接，焊接长度为圆钢直径的6倍。
④镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在接触部位两侧进行焊接外，还应将扁钢本身弯成弧形（或直角）与钢管（或角钢）焊接。
⑤扁钢接地线做Ｔ型焊接时，暗敷设时可扭弯搭接焊接或采用Ｔ型焊接加辅助焊片，以保证其搭焊长度，明敷设时采用90 度立弯搭接焊接。
⑥每种焊接方法应保证同一工程焊接处的搭接长度一致，尤其在明装做法时，更应严格要求。
3、接地装置：⑴利用无防水底板钢筋或深基础做接地体，应按设计要求，将底板钢筋搭接焊好；⑵将柱内两根相临或对角的钢筋与底板钢筋搭接焊好，并将柱内主筋用色标作好标记，色标颜色在同一单位工程中，应一致并与土建工程上用的颜色区分开。
4、接地干线⑴室外接地干线敷设：室外接地干线一般敷设在沟内，回填土应压实但不需打夯，末端露出地面500mm，以便接引线。
⑵室内接地干线明敷设：①室内接地干线多为明敷设，但部分设备连接的支线需经地面也可埋在混凝土内。
②明敷设接地线不应妨碍设备的拆除与检修。
③接地线应水平或垂直敷设，也可沿建筑物表面平行敷设，不应有高低起伏及弯曲情况；④接地线沿建筑物墙壁敷设时，接地干线距地面应不小于200mm，距墙面不小于10m，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。
防雷和接地装置课件
三、贯通地线
1、电气化区段、繁忙干线、铁路枢纽、编组场、强雷 区和埋设地线困难地区及微电子设备集中的区段，应设 置贯通地线,贯通地线任一点的接地电阻不得大于1Ω。 2、贯通地线应采用截面积不小于铜当量35mm2、耐腐 蚀并符合环保要求 3、贯通地线在信号机房建筑物一侧每隔2-3m用50m㎡ 裸铜线与环形接地装置连接，两端各连接两次。 4.设置贯通地线的区段，铁路沿线及站内的各种室外信 号设备的各种地线均应就近与贯通地线连接
逻辑地线。上述地线均由共用接地系统的地网引出。 室内信号设备的接地装置应构成网状（地网）。 接地导线上严禁设置开关、熔断器或断路器。
二、地网
地网由各接地体、建筑物四周的环形接地装置、基础钢 筋构成的接地体相互连接构成。 接地体应设置永久性明显标志。 新建建筑物混凝土基础的钢筋必须焊接成基础接地网 环形接地装置一般由水平接地体和垂直接地体组成, 应 环绕建筑物外墙闭合成环 接地电阻不得大于1欧姆, 难以达到要求时, 可采取深埋 接地体、设置外延接地体、换土、在接地体周围添加经环 保部门认可的降阻剂或其他新技术、新材料等措施
二、信号设备的防雷
➢ 纵、横向防雷: ➢ 纵向防雷是指信号线、通信线或电源线
等与大地间的防护:
➢
➢ 横向防雷是指信号线、通信线或电源线 等线间的防护:
横向、纵向防护原理图
纵横向防护原理图
二、信号设备的防雷
(2)信号设备雷电防护的原则 ①防雷装置和被防护设备的绝缘应
匹配, 将雷电感应过电压限制到被保护 设备的冲击耐压水平以下。
1.金属陶瓷放电管（一种充气管，安装在线路与大地之间） (1)金属陶瓷二极放电管 (2)金属陶瓷三极放电管
（3）放电管的主要电器参数 ①直流点火电压：在放电管电极间施加缓慢上升(即一
防雷及接地装置安全操作规程
防雷及接地装置安全操作规程防雷及接地装置安全操作规程一、概述为了保障人身安全和设备正常运行，防雷及接地装置是必不可少的一项设施。
本规程旨在规范防雷及接地装置的使用、维护和检修，减少设备损坏和人员伤亡事故的发生。
二、使用注意事项1. 安装：防雷及接地装置必须安装在设备或建筑物外部，不得安装在建筑物内部或设备内部。
2. 物料：防雷及接地装置所选材料必须符合国家产品质量标准，并有厂家提供的合格证明。
3. 连接：设备的防雷及接地装置必须与地线连接牢固可靠，且接地电阻不能超过规定的要求。
4. 检查：防雷及接地装置使用前必须进行检查和测量，确保接地系统和机房的接地符合要求。
5. 跨越：绝不得在接地线或防雷装置上悬挂或穿过电缆、电线或其他物品。
三、维护及保养1. 系统的定期检查：接地系统必须进行定期检查，检查频率按照要求进行执行。
2. 清洗：必须定期清洗设备和装置的防雷及接地装置，以确保良好的接触，避免积存污物导致防雷及接地装置变差而不起作用。
3. 维护换件：发现装置失效或过期必须及时维修或更换。
若接地电阻大于50欧时，应及时进行检测和维护。
4. 故障处理：如果发现电器设备闪烁、噪音过大或者有明显的安全隐患时，必须立刻停机排除故障。
不得在未排除故障前继续使用设备。
四、应急处理措施1.当发生防雷及接地装置发生故障，维修人员必须满足要求进行修复。
2.在接受雷击后应及时检查防雷及接地装置，有痕迹必须及时清洁、涂漆或更换。
3.若发现接地电阻高于要求的数值，应紧急排除。
若问题严重，必须及时通知相关人员进行处理。
五、废弃物处理1.防雷及接地装置的废弃物必须按照国家相关的要求进行处理。
2.废弃物必须按照相关标准和管理程序进行储存、运输和处理。
六、其他规定1.公司内人员必须严格按照要求使用防雷及接地装置，未经授权不得随意拆卸或改变防雷及接地装置；2.作业人员在工作时必须使用个人防护用品。
本规程的修改或变更必须按照规定的程序进行，并应将变更通知所有用户。
防雷装置有哪些-防雷措施有哪些-
防雷装置有哪些-防雷措施有哪些-个人收集整理勿做商业用途.Word资料个人收集整理勿做商业用途防雷装置有哪些?防雷措施有哪些?避雷针、避雷线、避雷网、避雷带、避雷器都是经常采用的防雷装置。
一套完整的防雷装置包括接闪器、引下线和接地装置。
上述的针、线、网、带都只是接闪器，而避雷器是一种专门的防雷装置。
1、接闪器避雷针、避雷线、避雷网和避雷带都是接闪器，它们都是利用其高出被保护物的突出地位，把雷电引向自身，然后通过引下线和接地装置，把雷电流泄入大地，以此保护被保护物免受雷击。
接闪器所用材料应能满足机械强度和耐腐蚀的要求，还应有足够的热稳定性，以能承受雷电流的热破坏作用。
（1）避雷针一般用直径为20mm左右的镀锌圆钢或钢管制成，长2500mm左右，端部呈尖状，也可分叉设置，经引下线与接地装置连接。
避雷针主要用于保护高耸孤立的建筑物或构筑物及其周围的设施，也常用来保护室外的变配电装置。
图1避雷针（2）避雷网用镀锌圆钢或扁钢沿屋顶边檐设置避雷线，再用同样钢管制成6×6m或6×10m或10×10m的方格。
避雷网主要用于平顶或斜顶屋面且屋顶面积较大的建筑物。
（3）避雷带用镀锌圆钢或扁钢沿建筑物的四周设置。
避雷带主要用于保护高层建筑的立侧面免遭雷击，它和屋顶的避雷针或避雷网一起组成完整的避雷系统。
（4）避雷线一般采用截面积不小于35mm2的镀铸钢绞线与架空线路同杆同塔架设，架设方法与垂度要求与架空线路相同，并且在首尾几中间各部位与接地装置相连。
避雷线主要用于保护与其同杆架设的架空线路及其周围的设施。
接闪器最小尺寸见表8-1。
接闪器装设在烟囱上方时，由于烟气有腐蚀作用，应适当加大尺寸。
表1 接闪器常用材料的最小尺寸类别规格圆钢或钢管扁钢圆钢直径/mm钢管直径/mm 截面/mm2厚度/mm避雷针针长1m以下1220--针长1～2m 1625--针在烟囱上方20---避雷网和避雷带网格6m×6m至10m×10m8-484网格在烟囱上方12-10042、避雷器避雷器并联在被保护设备或设施上，正常时装置与地绝缘，当出现雷击过电压时，装置与地由绝缘变成导通，并击穿放电，将雷电流或过电压引入大地，起到保护作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷及接地装置安装工艺标准1.主题词防雷及接地装置安装的程序、方法、技术和要求。
2.适用范围本标准适用于一般工业与民用建筑电气安装工程中防雷及接地装置的施工。
3.引用文件GB50303—2002建筑电气工程质量验收规范4.施工工艺4.1主控项目4.1.1人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
4.1.2测试接地装置的接地电阻值必须符合设计要求。
4.1.3防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。
4.1.4接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3～5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况。
4.1.5接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
4.1.6建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
4.2工艺流程避雷网接地体—→接地干线—→引下线—→避雷针均压环避雷带4.3防雷及接地一般规定电气装置的下列金属部分，均应接地或接零。
4.3.1电机、变压器、携带式或移动式用电器具等的金属底座和外壳。
4.3.2电气设备的传动装置。
4.3.3屋内外配电装置的金属或钢筑混凝土构架以及靠近带电部分的金属遮拦和金属门。
4.3.4配电、控制、保护用的屏(柜箱)及操作台等的金属框架和底座。
4.3.5交、直流电力电缆的接头盒，终端头和膨胀器的金属外壳和电缆的金属护层，可触及的电缆金属保护管和穿线的钢管。
4.3.6车间及露天吊车及电葫芦轨道。
4.3.7电缆桥架，支架和井架。
4.3.8装有避雷线的电力线路杆塔。
4.3.9装在配电线路杆上的电力设备。
4.3.10在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
4.3.11电除尘器的构架。
4.3.12封闭母线的外壳及其他裸露的金属部分。
4.2.13六氟化硫封闭式组合电器和箱式变电站的金属箱。
4.2.14电热设备的金属外壳。
4.2.15控制电缆的金属护层。
4.4接地体安装4.4.1人工接地体安装一般规定人工接地的最小尺寸4.4.2接地体顶面埋设深度应符合设计规定。
当无规定时，不宜小于0.6m。
角钢及钢管接地体应垂直设置。
4.4.3垂直接地体的间距不宜小于其长度的2倍。
水平接地体的间距应符合设计规定。
当设计无规定时，不宜小于5m。
4.4.4接地体埋设位置距建筑物不宜小于1.5m，遇到垃圾灰渣等埋设接地体时，应换土，并分层夯实。
4.4.5当接地装置必须埋设在距建筑物出入口或人行道上小于3m时，应采用均压带做法或在接地装置上面敷设50～90mm厚度沥青层，其宽度应超过接地装置2倍。
4.4.6接地体(线)的连接应采用焊接。
焊接处焊缝应饱满并有足够的机械强度，不得有夹渣，咬肉，裂纹，虚焊，气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。
4.4.7采用搭接焊时，其焊接长度为：(1)镀锌扁钢不小于其宽度的2倍，且至少3个棱边焊接。
(2)镀锌圆钢焊接长度为其直径的6倍，并应三面焊接。
(3)镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。
4.4.8利用化学方法降低土壤电阻率时，采用的降阻剂应符合：(1)材料的选择应符合设计要求。
(2)使用的材料必须符合国家现行技术标准，并有合格证件。
（3）严格按照生产厂家使用说明书规定的操作工艺施工。
4.5人工接地极安装4.5.1接地体的加工根据设计要求的数量，材料规格进行加工，材料一般采用角钢或钢管，长度不应小于2.5m。
角钢打入地下应根据土质加工成一定的形状，如遇土质很硬时，可将角钢的一端加工成尖头形状。
4.5.2挖沟根据设计图要求，对接地体的线路进行测量弹线，在此线路上挖掘深为0.8～1m，宽为0.5m的沟，沟上部稍宽，底部渐窄。
4.5.3安装接地体沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方倒塌。
先将接地体放在沟的中心线上。
打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。
为了防止将接地角钢打劈，可在角钢接地体上焊一短角钢(约10m)。
使用手锤敲打接地体时要平稳，锤击接地体正中，不得打扁，应与地面保持垂直。
当接地体顶端距离地面600mm时，停止打入。
4.5.4接地体间的扁钢敷设扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地极焊接。
扁钢应侧放而不可平放，侧放时散流电阻较小，扁钢与角钢连接的位置距接地极最高点约10cm。
4.5.5接地体(极)检查接地体连接完毕后，应及时请质检部门进行隐检核验。
接地体材质，位置，焊接质量等均应符合施工规范要求，然后方可进行回填，分层夯实，最后将接地电阻摇测数值填写在隐检记录上。
4.6自然基础接地体安装4.6.1利用无防水底板的钢筋或深基础做接地体按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。
再将柱主筋(不少于二根)底部与底板主筋搭接焊好，并焊好连接板。
见下图4.6.2利用柱形桩基及平台钢筋做接地体。
按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接环形焊接，再与柱主筋(不少于二根)焊好，并在室外地面以下0.8～1米处，将主筋预埋好接地连接板，清除药皮，将两根主筋用色漆做好标记，便于引出和检查，并应及时请质检部门进行隐检，同时做好记录。
4.7接地干线的安装4.7.1明敷接地线安装的一般规定：(1)应便于检查。
(2)敷设位置不应妨碍设备的拆卸与检修。
(3)支持件间的距离，在水平直线部分宜为0.5～1.5m，垂直部分宜为1.5～3m，转弯部分宜为0.3～0.5m。
(4)接地线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设，在直线段上，不应有高低起伏及弯曲等情况。
(5)接地线沿建筑水平敷设时，离地面距离宜为250～300mm，接地线与建筑物墙壁间的间隙宜为10～15mm。
(6)在接地线跨越建筑物伸缩缝，沉降缝处时，应设置补偿器，补偿器可用接地线本身弯成弧状代替。
接地线跨越室内门及通道时，应提前予埋管道。
(7)明敷接地线的表面应涂以用15～100mm宽度相等的绿色和黄色相间的条纹。
在每个导体的全部长度上或只在每个区间或每个可接触到的部位上宜作出标志。
当使用胶带时，应使用双色胶带。
4.7.2接地干线安装接地干线应与接地体连接的扁钢相连接，它分为室内与室外连接两种，室外接地干线与支线一般敷设在沟内。
室内的接地干线多为明敷。
但部分设备连接的支线需经过地面，也可以埋设在混凝土内。
具体安装方法如下：(1)室外接地干线敷设首先进行接地干线的调直，测位，打眼，煨弯，并将断接卡子及接地端子装好，敷设前按设计要求的尺寸位置先挖沟。
挖沟要求见第4.5.2条，然后将扁钢放好埋入回填土应压实但不需打夯，接地干线未端露出地面应不超过0.5m，以便接引地线。
(2) 室内接地干线明敷a.支持件预埋及固定根据设计要求先在砖墙上确定坐标轴线位置，然后随砌墙预制成50×50mm的方木样放入墙内，待砌好墙后将木样剔出，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。
现浇混凝土墙上固定支架，先根据设计要求弹线定位，钻孔，支架做燕尾埋入孔中，找平后，用水泥砂浆进行固定。
b.当支持件埋设完毕，水泥砂浆凝固后，可敷设墙上的接地线。
将接地扁钢沿墙吊起，在支持件一端用卡子将扁钢固定，然后进行连接，接地干线连接处应焊接牢固，搭接长度应符合规范。
4.8 防雷引下线敷设防雷引下线分明敷设和暗敷两种4.8.1引下线明敷(1)引下线的固定点间距离不应大于1.5m，敷设引下线时应保持一定松紧度。
(2)引下线在距离地面1.5～1.8m处应做断接卡子，断接卡应加保护措施。
断接线卡子所用螺栓直径不得小于10mm，并需加镀锌垫圈和镀锌弹簧垫圈。
(3)引下线的连接及搭接长度见4.4.7条。
4.8.2引下线暗敷利用主筋作暗敷引下线时，每条引下线不得少于二根主筋，现浇混凝土内敷设引下线不做防腐处理。
4.9 均压环安装4.9.1一般规定：(1)均压环采用的扁钢不小于25× 4mm。
(2)从首层起，每三层利用结构圈梁水平钢筋与引下线焊接成均压环。
所有引下线，建筑物内的金属结构等与均压环连接。
(3)从距地30米高度起，每向上三层，在结构圈梁内靠外侧敷设一条镀锌扁钢与引下线焊成一环形水平避雷带。
(4)铝制门窗与避雷装置应不少于2处连接。
4.9.2均压环(或避雷带)安装利用结构圈梁里的主筋与预先备好的约20cm的连接钢筋头焊成一体，并与柱筋中引下线焊成一个整体同时在建筑外沿金属门窗，金属栏杆处甩出一段中12mm镀锌圆钢或25× 4mm的镀锌扁钢备用。
4.10避雷网安装屋顶上安装的避雷网一般采用25× 4镀锌扁钢，或φ 8～φ12镀锌圆钢，其敷设方式分明敷和暗敷两种。
4.10.1明敷(1)在屋面上放预制混凝土块支座，正四棱台形，底面150～200mm见方，顶面100～150mm见方，高度为100～150mm,在混凝土支座上预埋一根φ 8镀锌圆钢，埋入50mm，伸出100mm，支座间距为2m，避雷网的搭接长度见4.4.7条。
(2)在屋顶女儿墙或山墙上预埋支架，支架材料及埋深露高同上述。
支架间距为1～1.5m，避雷网的搭接长度见4.4.7条。
4.10.2暗敷在屋面保温层下暗敷。
4.11避雷针制作与安装4.11.1一般规定：(1)避雷针所有的金属部件都必须镀锌。
(2) 采用镀锌钢管制作针尖，管壁厚度不得小于3mm，针尖刷锡长度不得小于70mm。
(3) 避雷针应垂直安装牢固，垂直度允许偏差3／1000。
(4) 避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值：针长1m以下圆钢为12mm，钢管为20mm。
针长1～2m时，圆钢为16mm，钢管为25mm，针长更高时应适当加粗。
(5)多节避雷针各节尺寸按设计要求。
4.11.2避雷针制作按设计要求的材料及长度分为上、中、下三节进行下料及制作。
4.11.3避雷针安装先将支座的底板固定在预埋的地脚螺栓上，焊上一块肋板，再将避雷针立起，找直，找正后，进行点焊，然后加以校正，焊上其它三块肋板。
最后将引下线焊在底板上，清除药皮刷防锈漆及铅油(或银粉)。
