手机电池简易万能充电器的原理与制作目前市场上面充斥着形形色色、各式各样的手机电池万能充电器，这里暂且不讨论这些万能充电器的充电效果如何，以及是否有损电池寿命等问题，因为事实上，有相当一部分人在使用这类万能充电器为手机电池充电.这些充电器虽然电路简单、成本低廉，但其内部大都采用了一个小型的开关电源电路,对于初学者而言，若能亲自动手组装一个手机万能充，并绘制其电路、剖析其原理，不失为入门学习开关电源原理的一个好途径。
这里介绍两款廉价、简易的手机电池万能充电器，该类充电器在市面上随处可见，价钱从4元到10几元不等，可以联系相关小厂购买电路散件套件,价格也仅为4—6元，如图1所示。
一． 跑马灯指示型万能充图2为该款跑马灯指示型万能充电路原理图,本电路完全根据实物绘制整理。
图2 跑马灯指示型万能充（一） 电路组成 从原理图中可知，该万能充实质就是一个小型开关电源电路，整个电路大致可分图1 廉价的手机万能充电器为以下几个部分：输入整流滤波电路、开关振荡电路、过压保护电路、次级整流滤波电路、稳压输出电路、自动识别极性及充电电路、跑马灯充电指示电路等。
（二）电路基本工作原理当充电器插到交流电源上后，220V交流电压经D1半波整流、C1滤波，得到约300V左右的直流电压。
由 Q1、T1、R1、R3、R4、R5、C2等元件组成的开关振荡电路将直流转换为高频交流，振荡过程如下：通电瞬间，+300V电压通过启动电阻R1为开关管Q1提供从无到有增大的基极电流I B，Q1集电极也随之产生从无到有增大的集电极电流I C,该电流流经开关变压器T1的1—2绕组，产生上正下负的自感应电动势，同时在T1的正反馈绕组3-4中也感应出上正下负的互感电动势，该电动势经R3、C2等反馈到Q1的基极，使I B进一步增大,这是一个强烈的正反馈过程：I I B↑在这个正反馈的作用下，Q1迅速进入饱和状态，变压器T1储存磁场能量。
此后正反馈绕组不断的对电容C2充电，极性为上负下正,从而使Q1基极电压不断下降,最后使Q1退出饱和状态，T1 1—2绕组的电流呈减小趋势,T1各绕组的感应电动势全部翻转，此时T1 3—4绕组的感应电动势极性为上负下正，该电动势反馈到Q1的基极后，使IB进一步减小，如此循环，进入另一个强烈正反馈过程，使Q1迅速截止.随后C2在自身放电及+300V对它的反向充电的作用下，又使Q1基极电压回升，进入下一轮循环，从而产生周期性的振荡，使Q1工作在不断的开、关状态下。

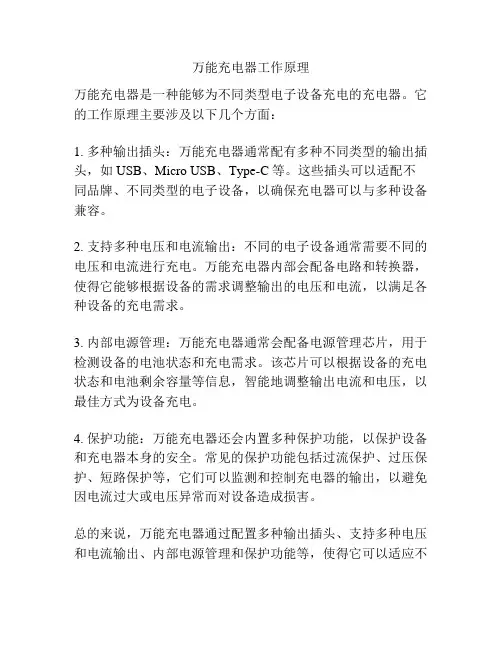

万能充电器工作原理
万能充电器工作原理
万能充电器是一种能够为不同类型电子设备充电的充电器。
它的工作原理主要涉及以下几个方面：
1. 多种输出插头：万能充电器通常配有多种不同类型的输出插头，如USB、Micro USB、Type-C等。
这些插头可以适配不同品牌、不同类型的电子设备，以确保充电器可以与多种设备兼容。
2. 支持多种电压和电流输出：不同的电子设备通常需要不同的电压和电流进行充电。
万能充电器内部会配备电路和转换器，使得它能够根据设备的需求调整输出的电压和电流，以满足各种设备的充电需求。
3. 内部电源管理：万能充电器通常会配备电源管理芯片，用于检测设备的电池状态和充电需求。
该芯片可以根据设备的充电状态和电池剩余容量等信息，智能地调整输出电流和电压，以最佳方式为设备充电。
4. 保护功能：万能充电器还会内置多种保护功能，以保护设备和充电器本身的安全。
常见的保护功能包括过流保护、过压保护、短路保护等，它们可以监测和控制充电器的输出，以避免因电流过大或电压异常而对设备造成损害。
总的来说，万能充电器通过配置多种输出插头、支持多种电压和电流输出、内部电源管理和保护功能等，使得它可以适应不
同类型和品牌的电子设备的充电需求。
这使得用户可以只携带一个充电器，即可为多种设备提供充电服务。
手机充电器原理图
一款手机充电器用电源变换器电路的分析分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于，即开关管电流大于时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过稳压二极管后，加至开关管13003的基极。
原理图如下:前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
七彩手机万能充电器电路原理图
七彩手机万能充电器套件电路图
手机万能充电器套件制成后，适合充容量为250~3000mA锂离子、镍氢电池；充电时，七彩灯闪烁，指示灯的颜色依次变化，发出绚丽多彩的七彩光芒，饱和后熄灭；内设自动识别线路，可自动识别电池极性；输出电压为标准4.2V，能自动调整输出电流，使电池达到最佳充电状态，可保护电池，延长电池的使用寿命，是移动电话的理想伴侣。
本套件采用分立元件的开关电源电路，适合学校教学，具有制作成功率高、电路可靠、体积小、重量轻、效率高等优点。
适合电子爱好者安装使用。
主要技术参数是输入：AC220V 50/60HZ。
卡针处输出：DC4~4.2V，200±80mA；USB接口处输出：DC5~5.5V，180±80mA.。
手机万能充电器电路原理与维修
手机万能充电器电路原理与维修一、手机万能充电器电路原理1.AC-DC变换器：手机万能充电器的输入是交流电，而手机需要的是直流电来进行充电。
因此，充电器需要内置一个AC-DC变换器将交流电转换为直流电。
AC-DC变换器的核心是变压器，通过变压器的转换，将输入电流转换为适合手机充电的直流电压。
2.电源管理芯片：电源管理芯片是手机万能充电器的重要组成部分。
它通过控制电流和电压的大小，使得充电器可以提供适合不同手机充电的电源输出。
电源管理芯片还可以对充电状态进行监控，并保证充电器的稳定性和安全性。
B输出接口：手机万能充电器通常使用USB输出接口，以便与各种手机进行连接。
USB接口可以提供稳定的电力输出，并且具有较强的兼容性，适用于多种手机充电。
二、手机万能充电器的维修方法1.充电器不工作或接触不良：首先，检查充电器是否与电源插座连接良好。
如果电源插座正常，那么可以使用万用表测量充电器的输出电压，看看是否正常。
如果输出电压异常，可能是电源管理芯片损坏，需要更换电源管理芯片。
2.充电器输出电压波动：如果充电器输出电压存在波动，可能是AC-DC变换器的问题。
可以使用电子万用表测量变压器输出端的电压波动情况，如果存在异常，可能是变压器损坏，需要更换变压器。
3.充电器过热：充电器过热可能是因为电源管理芯片负荷过重或者充电器散热不良。
可以检查电源管理芯片的负荷情况，如果过载，可能需要更换功率较大的芯片。
另外，可以在充电器上加装散热片或风扇来增加散热效果。
4.充电器无法适应多品牌手机：有些手机品牌的充电器对电流和电压的要求可能有所不同。
如果手机万能充电器无法适应多品牌手机，可以更换电源管理芯片，选择支持多种输出电压和电流的芯片。
充电器6V电瓶设计级手机万能充电器维修图
市面上出现的6V电瓶供电的应急灯，随机配的充电器过于简单，长时间工作发热严重、易烧毁。
充电时还容易造成电瓶过充，引起电解液过早干涸而缩短电瓶寿命。
针对这—缺点，笔者将其改成自动充电器，经半年多使用，效果良好，电路如上图所示，原理简述比为T1基极提供基准电压，继电器J实现开关K自锁和自动断电，当接上电瓶后，按动K，电源指示灯L点亮，同时J得电吸合，K被其触点J—0自锁，充电开始，此时由于电瓶欠电，T1发射极电压低于(7.5V+0.65V)，T1截止，T2也截止，它们对T3无影响。
当电瓶电压充至7.5V时，Tl发射极电压为7.5V+0.65V，T1饱和导通，T2也导通，T3基极电压下降而截止，J失电释放，J—0断开，充电停止。
指示灯L熄灭。
通过调节W还可对不同电压的电池充电。
电路中的二极管D是隔离二极管，可防止电瓶反向放电。
元件选择 R为充电限流电阻，可在5～10欧间选取，其它元件无特殊要求。
所有元件可搭接在一塑料盒上，Ic可不用散热器。
调试短接K，调W使IC输出电压为电瓶充满电压7．5V即可。
手机万能充电器电路原理与维修由于各型号手机所附带的充电器插口不同，以造成各手机充电器之间不能通用。
当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。
万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。
下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。
该充电器在市场上占有率较高，又没有随机附带电路图，给维修带来一定的难度，本文根据实物测绘出其工作原理图，见附图，供维修时参考。
四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。
面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。
实用手机万能充电器电路原理图和分析说明
手机万能充电器由于各型号手机所附带的充电器插口不同，以造成各手机充电器之间不能通用。
当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。
万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。
下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。
该充电器在市场上占有率较高，又没有随机附带电路图，给维修带来一定的难度，本文根据实物测绘出其工作原理图，见附图，供维修时参考。
四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。
面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。
一、工作原理该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。
在充电之前，先接上待充电池，看充电器面板上的测试指示灯TEST是否亮。
若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。
具体电路原理如下。
1．振荡电路该电路主要由三极管VT2及开关变压器T1等组成。
接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。
该电压经开关变压器T 1-1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。
此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T1-1初级绕组中有电流通过。
由于正反馈作用，在变压器T 1-2绕组感应的电压通过反馈电阻R1和电容C1加到VT2的b极，使三极管VT2的b极导通电流加大，迅速进人饱和区。
实用万能充电器电路原理图及分析
实用万能充电器电路原理图及分析一、工作原理该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。
在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮?若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。
具体电路原理如下。
1．振荡电路该电路主要由三极管VT2及开关变压器T1等组成。
接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。
该电压经开关变压器T的1-1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。
此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T的1-1初级绕组中有电流通过。
由于正反馈作用，在变压器T的1-2绕组感应的电压通过反馈电阻R1和电容C1加到VT2的b极，使三极管VT2的b极导通电流加大，迅速进人饱和区。
随着电容C1两端电压不断升高，VT1的b极电压逐渐降低，使三极管VT2逐渐退出饱和区，其集电极电流开始减少，变压器T的1-1初级绕组中产生的磁通量也开始减少。
在变压器T的1-2绕组感应的负反馈电压，使VT2迅速截止，完成一个振荡周期。
在VT2进入截止期间，变压器T的1-3绕组就感应出一个5．5V左右的交流电压，作为后级的充电电压。
2．充电电路该电路主要由一块软塑封集成块IC1(YLT539)和三极管VT3等组成。
从变压器T的1-3绕组感应出的交流电压5．5V经二极管VD3整流、电容C3滤波后，输出一个直流8．5V左右电压(空载时)，该电压一部分加到三极管VT3的e极；另一部分送到软塑封集成块IC1(YLT539)的1脚，为其提供工作电源。
集成块IC1有了工作电源后开始启动工作，在其8脚输出低电平充电脉冲，使三极管VT3导通，直流8．5V电压开始向电池E充电。
万能充原理
万能充原理在现代社会，充电已经成为了我们日常生活中不可或缺的一部分。
无论是手机、平板、笔记本电脑，还是电动汽车、无人机等，它们都需要电能来维持运行。
而为了满足不同设备的充电需求，人们也研发出了各种各样的充电器，其中最为常见的就是万能充。
那么，万能充是如何实现充电的呢？下面我们来一起探讨一下万能充的原理。
首先，我们需要了解的是，万能充是指一种可以适配多种设备的充电器，它可以根据不同设备的充电需求进行智能调节，以达到最佳的充电效果。
这就需要万能充内部具备一定的智能控制和电路设计。
在万能充内部，通常会包含一个主控芯片，这个芯片可以通过识别设备的充电需求，来调节输出电压和电流，从而实现对不同设备的充电。
其次，万能充的原理是基于充电协议的。
不同的设备可能采用不同的充电协议，比如USB PD、QC、FCP等，而万能充需要支持这些不同的充电协议，才能够适配多种设备。
因此，万能充内部的主控芯片需要具备对各种充电协议的识别和支持能力，以确保对不同设备的充电兼容性。
此外，万能充还需要具备一定的安全保护功能。
在充电过程中，可能会出现过压、过流、过热等问题，这些问题都会对设备造成损害甚至危险。
因此，万能充内部通常会集成过压保护、过流保护、过热保护等功能，以确保充电过程的安全稳定。
最后，万能充的原理还涉及到充电效率的问题。
在充电过程中，充电器内部会有一定的能量损耗，而这种能量损耗会导致充电效率的降低。
因此，好的万能充需要在设计上尽量减小能量损耗，提高充电效率，以实现更快速、更稳定的充电体验。
总的来说，万能充的原理是基于智能控制、充电协议支持、安全保护和充电效率等多方面的考量。
通过合理的设计和技术实现，万能充可以实现对多种设备的智能适配充电，为人们的生活带来便利和安全保障。
希望未来能够有更多的科技创新，为充电领域带来更多的便利和惊喜。
七彩变色灯光控制器剖析
七彩变色灯光控制器一．项目功能和技术参数1. 七彩变色灯光控制器具有以下基本功能：①能防止人体触电，隔离网电源。
②具有过流、过压保护措施。
③变色灯光的显示频率可以手动调节。
2. 七彩变色灯光控制器的主要技术参数如下：①输入量：单相交流电源 220 V±22 V，频率 50 Hz±1 Hz。
②输出量：循环地发出青、黄、绿、紫、蓝、红、白色光。
③显示频率可以手动调节，LED 指示灯显示变化频率小于 2 Hz。
二．项目总体框图本项目主要包括电源、控制、时钟、复位、LED显示阵列五个组成部分。
其原理框图如图 1 所示。
图 1 七彩变色灯光控制器的原理框图控制电路——是本项目的核心，控制变色灯的发光状况，由一片 74HC161 组成，选取 16 进制计数器的 7 个状态，控制 LED 阵列，例如：0000 代表白色，0001 代表青色，0010 代表黄色，0011 代表绿色，0100 代表紫色，0101 代表蓝色，0110 代表红色。
时钟电路——为 16 进制计数器提供工作时钟，由 555 定时器组成，通过改变 RC 充放电的时间，可以改变计数器的时钟频率，以此控制LED显示频率。
电源电路——为系统提供工作电源，将输入的 220 V 交流电源转变为 5 V 和 12 V 直流电源。
复位电路——控制 16 进制计数器转变为 7 进制计数器，由分离元件构成一个“与非”门。
LED 显示阵列——由红、绿、蓝三种基本颜色的发光二级管组成。
三．项目原理1. 直流电源电路的原理在各种电子设备，如测量仪器、电子计算机、自动控制等装置中，通常都需要用直流电源供电，而且要求直流电源电压必须是稳定的。
如果电源电压不稳定就会引起电路工作不稳定、产生误动作，严重时甚至造成电路无法正常工作。
因此，了解直流电源的性能指标是很有必要的。
直流稳压电源就是一种把交流变为直流并输出稳定直流的一种电子设备。
它一般由变压器、整流电路、滤波电路和稳压电路四部分组成，其框图如图 2 所示。
PWM控制渐变七彩灯的电路图及C51程序
#define uchar unsigned char//字浮型宏定义 #define uint unsigned int//整型宏定义 #define shudu 30//LED 渐变速度调整 #define dengji 1//LED 变化等级调整 sbit B1=P1^0;//红色灯控制 IO 口 sbit G1=P1^1;//绿色灯控制 IO 口 sbit R1=P1^2;//兰色灯控制 IO 口 uchar Rout,Bout,Gout;//红绿兰3个变量 /***************************************************/ /**********************延时子程序*******************/ /***************************************************/ void delay(uint z) { uint x,y;//局部变量定义 for(x=0;x<5;x++)//延时外循环 for(y=0;y<z;y++);//延时内循环 } /**********************************************/ /**********PWM 控制红绿兰3种灯亮灭时间**********/ /**********************************************/ void RGBpwm(uchar Rou,uchar Gou,uchar Bou)//3个局部变量，些部分为带参数函数 { if(Rou!=0)//如果红灯变量不等于0就亮红灯 { R1=1;//红灯亮 delay(Rou);//红灯亮起时间 R1=0;//红灯灭 } if(Gou!=0)//如果红灯变量不等于0就亮红灯 {
给移动插座加装一个七彩自闪烁LED指示灯
给移动插座加装一个七彩自闪烁LED指示灯
▲ 七彩自闪烁LED指示灯电路。
图中的LED为七彩自闪烁LED，其内部集成有红、绿、蓝三色LED及一个控制IC，工作电压为3～3.3V，最大工作电流为20mA。
这种自闪烁LED接通电源便会自动发出闪烁的七彩色环。
接通电源，AC220V经1N4007二极管整流、电阻R降压限流及稳压管1N4728（其稳压值为3.3V）稳压后点亮自闪烁LED发出七彩色光。
由于这种七彩自闪烁LED比较脆弱，使用时若工作电压偏高容易损坏里面的控制IC，故在用AC220V驱动自闪烁时最好不要省略这个稳压管。
图中的电阻R可以选用一个20KΩ/1W的金属膜电阻或用两个10KΩ/0.5W的金属膜电阻串联。
▲ 1N4728稳压管。
1N4728是常用的稳压管，其稳压值为3.3V，功率为1W，带有黑色色环的那一端为负极。
▲ 七彩自闪烁LED点亮。
▲ 透明封装的七彩自闪烁LED。
这种七彩自闪烁LED只有两个引脚，对于新买的自闪烁LED，其引脚长的为正极。
七彩自闪烁LED分为快闪和慢闪，本制作选用七彩慢闪的LED，其闪烁频率约为1.5Hz。
手机万能充电路原理图
手机万能充电路原理图满意答案好评率：93%手机万能充电器的电子电路图与工作原理该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。
在150～250Ｖ、40ｍＡ的交流市电输入时，可输出300±50ｍＡ的直流电流。
该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。
PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。
由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。
当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。
开关管的截止时间取决于负载电流的大小。
开关管的导通／截止由电平开关从输出电压取样进行控制。
因此这种电源也称非周期性开关电源。
220Ｖ市电经VD1～VD4桥式整流后在V2的集电极上形成一个300Ｖ左右的直流电压。
由V2和开关变压器组成间歇振荡器。
开机后，300Ｖ直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为Ｖ２的基极提供一个偏置电压。
由于正反馈作用，V2 Ic 迅速上升而饱和，在Ｖ２进入截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９Ｖ左右的直流电压。
开关变压器的反馈绕组产生的感应脉冲经ＶＤ５整流、Ｃ１滤波后产生一个与振荡脉冲个数呈正比的直流电压。
此电压若超过稳压管ＶＤ１７的稳压值，ＶＤ１７便导通，此负极性整流电压便加在Ｖ２的基极，使其迅速截止。
Ｖ２的截止时间与其输出电压呈反比。
ＶＤ１７的导通／截止直接受电网电压和负载的影响。
手机充电器电路工作原理PPT(35张)
在Q2导通期间，L3中的感应电动势极性为上 负下正，D7截止；在Q2截止期间，L3中的 感应电动势极性为上正下负，D7导通，向 外供电。 图1中，VD1、Q1等元件组成稳压 电压。若输出电压过高，则L2绕组的感应 电压也将升高，D1整流、C4滤波所得电压 升高。由于VD1两端始终保持5.6V的稳压值， 则Q1 b极电压升高，Q1导通程序加深，即 对Q2 b极电流的分流作用增强，Q2提前截 止，输出电压下降 若输出电压降低，其稳 压控制过程与上述相反。
VD17的导通／截止直接受电网电压和负载的 影响。电网电压越低或负载电流越大，VD17 的导通时间越短，V2的导通时间越长，反之， 电网电压越高或负载电流越小，VD5的整流 电压越高，VD17的导通时间越长，V2的导通 时间越短。V1是过流保护管，R5是V2 Ie的 取样电阻。当V2 Ie过大时，R5上的电压降 使V1导通，V2截止，可有效消除开机瞬间的 冲击电流，同时对VD17的控制功能也是一种 补偿。VD17以电压取样来控制V2的振荡时间， 而V1是以电流取样来控制V2振荡时间的。
按下SW2，V5基极瞬间得一低电平而导通，可 充电池上的残余电压通过V5的ec极在R17上 放电，同时放电指示灯VD14点亮。在按下 SW2后会随即释放，这时可充电池上的残余 电压通过R16、R13分压，C9滤波后为V4的基 极提供一个高电平，V4导通，这相当于短接 SW2。随着放电时间的延长，可充电池上的 残余电压也越来越低，当V4基极上的电压不 能维持其继续导通时，V4截止，放电终止， 充电器随即转入充电状态。
