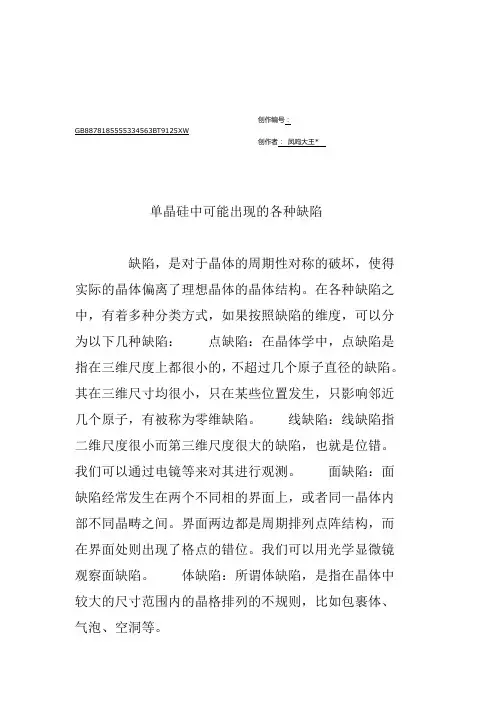

单晶硅中可能出现的各种缺陷
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*单晶硅中可能出现的各种缺陷缺陷，是对于晶体的周期性对称的破坏，使得实际的晶体偏离了理想晶体的晶体结构。
在各种缺陷之中，有着多种分类方式，如果按照缺陷的维度，可以分为以下几种缺陷：点缺陷：在晶体学中，点缺陷是指在三维尺度上都很小的，不超过几个原子直径的缺陷。
其在三维尺寸均很小，只在某些位置发生，只影响邻近几个原子，有被称为零维缺陷。
线缺陷：线缺陷指二维尺度很小而第三维尺度很大的缺陷，也就是位错。
我们可以通过电镜等来对其进行观测。
面缺陷：面缺陷经常发生在两个不同相的界面上，或者同一晶体内部不同晶畴之间。
界面两边都是周期排列点阵结构，而在界面处则出现了格点的错位。
我们可以用光学显微镜观察面缺陷。
体缺陷：所谓体缺陷，是指在晶体中较大的尺寸范围内的晶格排列的不规则，比如包裹体、气泡、空洞等。
一、点缺陷点缺陷包括空位、间隙原子和微缺陷等。
1、空位、间隙原子点缺陷包括热点缺陷（本征点缺陷）和杂质点缺陷（非本征点缺陷）。
1.1热点缺陷其中热点缺陷有两种基本形式：弗仑克尔缺陷和肖特基缺陷。
单晶中空位和间隙原子在热平衡时的浓度与温度有关。
温度愈高，平衡浓度愈大。
高温生长的硅单晶，在冷却过程中过饱和的间隙原子和空位要消失，其消失的途径是：空位和间隙原子相遇使复合消失；扩散到晶体表面消失；或扩散到位错区消失并引起位错攀移。
间隙原子和空位目前尚无法观察。
1.2杂质点缺陷A、替位杂质点缺陷，如硅晶体中的磷、硼、碳等杂质原子B、间隙杂质点缺陷，如硅晶体中的氧等 1.3点缺陷之间相互作用一个空位和一个间隙原子结合使空位和间隙原子同时湮灭（复合），两个空位形成双空位或空位团，间隙原子聚成团，热点缺陷和杂质点缺陷相互作用形成复杂的点缺陷复合体等。
2、微缺陷2.1产生原因如果晶体生长过程中冷却速度较快，饱和热点缺陷聚集或者他们与杂质的络合物凝聚而成间隙型位错环、位错环团及层错等。
单晶硅中可能出现的各种缺陷分析
单晶硅中可能出现的各种缺陷分析缺陷，是对于晶体的周期性对称的破坏，使得实际的晶体偏离了理想晶体的晶体结构。
在各种缺陷之中，有着多种分类方式，如果按照缺陷的维度，可以分为以下几种缺陷：点缺陷：在晶体学中，点缺陷是指在三维尺度上都很小的，不超过几个原子直径的缺陷。
其在三维尺寸均很小，只在某些位置发生，只影响邻近几个原子，有被称为零维缺陷。
线缺陷：线缺陷指二维尺度很小而们可以通过电镜等来对其进行观测。
面缺陷：面缺陷经常发生在两个不同相的界面上，或者同一晶体内部不同晶畴之间。
界面两边都是周期排列点阵结构，而在界面处则出现了格点的错位。
我们可以用光学显微镜观察面缺陷。
体缺陷：所谓体缺陷，是指在晶体中较大的尺寸范围内的晶格排列的不规则，比如包裹体、气泡、空洞等。
一、点缺陷点缺陷包括空位、间隙原子和微缺陷等。
1、空位、间隙原子点缺陷包括热点缺陷（本征点缺陷）和杂质点缺陷（非本征点缺陷）。
1.1热点缺陷其中热点缺陷有两种基本形式：弗仑克尔缺陷和肖特基缺陷。
单晶中空位和间隙原子在热平衡时的浓度与温度有关。
温度愈高，平衡浓度愈大。
高温生长的硅单晶，在冷却过程中过饱和的间隙原子和空位要消失，其消失的途径是：空位和间隙原子相遇使复合消失；扩散到晶体表面消失；或扩散到位错区消失并引起位错攀移。
间隙原子和空位目前尚无法观察。
1.2杂质点缺陷A、替位杂质点缺陷，如硅晶体中的磷、硼、碳等杂质原子B、间隙杂质点缺陷，如硅晶体中的氧等1.3点缺陷之间相互作用一个空位和一个间隙原子结合使空位和间隙原子同时湮灭（复合），两个空位形成双空位或空位团，间隙原子聚成团，热点缺陷和杂质点缺陷相互作用形成复杂的点缺陷复合体等。
2、微缺陷2.1产生原因如果晶体生长过程中冷却速度较快，饱和热点缺陷聚集或者他们与杂质的络合物凝聚而成间隙型位错环、位错环团及层错等。
Cz硅单晶中的微缺陷，多数是各种形态的氧化物沉淀，它们是氧和碳等杂质，在晶体冷却过程中，通过均质成核和异质成核机理形成。
单晶硅片化学机械抛光的表面损伤研究(江南大学)
研 创新 计划 项 目（ Ｃ Ｘ Ｚ Ｚ １ ３ — ０ ７ ３ ８） ． 收 稿 日期 ：２ ０ １ ３—０ ９—２ １
抛光 液 ，而抛光液 中的磨 料磨粒 ，无论 是单个 磨粒尺
寸偏 大时还是 因磨粒 的团聚 现象而 产生磨 粒胶 团时 ， 当其在抛光界面上 的相互作用力较大时则会造成抛光 表面 的划伤 ，甚至引起亚表层晶格缺陷 ，从而无法有
使用 ，实 现环 保 型 绿 色抛 光 。 关 键 词 ：化 学 机 械抛 光 ；化学 作 用 ；机械 作 用 ；材 料 去 除 ；损 伤 中图 分 类 号 ：Ｔ Ｈ １ １ ７ ． １ 文 献 标 识码 ：Ａ 文章 编 号 ：０ ２ ５ ４ — ０ １ ５ ０ （ ２ ０ １ ４ ） ４— ０ １ ５— ８
Ｃｈ ｅ ｎ Ｘｉ ａ ｏ ｃ ｈ ｕ ｎ Ｚｈ ａ ｏ Ｙｏ ｎ ｇ ｗｕ Ｗ ａｎ ｇ Ｙｏ ｎ ｇ ｇ ｕ ａ ｎ ｇ
（ Ｓ ｃ ｈ ｏ ｏ ｌ ｏ ｆ Ｍｅ ｃ ｈ ａ ｎ ｃ ｉ ￣Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ， Ｊ ｉ ａ ｎ ｇ ｎ ａ ｎ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ，Ｗｕ ｘ ｉ Ｊ ｉ ａ ｎ ｇ ｓ ｕ ２ １ ４ １ ２ ２，Ｃ ｈ ｉ ｎ ａ ）
。
(整理)硅片隐裂痕的粗浅分析--choo-05-07.
硅片隐裂痕的粗浅分析---Choo 2008-05-07 由共价键结合而成的硅是典型的脆性材料，其主解理面为｛111｝面，而S125和S156硅片大多为｛100｝晶面族，如果硅片在工艺过程中积累了过多的解理裂痕，则裂痕会产生扩展并脆断，所以就有很多沿解理面或非解理面的穿晶断裂出现。
经观察与粗略统计，大多数硅片的断裂部位位于对角线约1/8处（如图1.图2.），所以不妨以1/8处碎片作为研究对象，而对那些潜在于工艺环节中的，可造成隐裂痕的，设备操作或人工操作方法进行分析。
以下从公司现有设备角度和生产工具的使用角度着手，统计了整个电池片生产过程中几乎所有可造成隐裂痕的工艺环节。
图1. 皇明碎片1 图2.皇明碎片2一.从生产工具角度分析作为典型的脆性材料，常温下，单晶硅的裂纹一旦形成，便会以极快的速度扩展，而厚度只有200微米左右的单晶硅片，其解理胚形成后，稍有应力集中裂痕便会扩展为裂纹从而发生断裂，所以在这次分析过程中，凡是遇到与硅片接触或对硅片产生力的作用的环节都将被视为隐患。
，可能造成隐裂痕的工具为：1. 晶片盒：晶片盒是与硅片接触最为频繁的工具，其与硅片下方的接触处虽然为点接触，但是由于放硅片时，过早的松开镊子或松手会导致的硅片自由落体式的坠落，这是使位于硅片外边缘隐裂痕的扩大方法之一，同时也可能造成崩边现象。
如图1.1、图1.2.，（红色圆圈处，硅片边角已经断裂；黄色圆圈处，硅片与晶片盒正常接触）图1.1 硅片与晶片盒接触图图1.2 硅片与晶片盒接触图局部放大2. 镊子：镊子本身结构无可厚非，但是线上使用镊子夹硅片的方法大多是：用镊子夹住硅片的一角，这样硅片的重量力矩完全集中在镊子与硅片相接触的一点或一条线，所以视为隐患。
如图1.3图1.3 扩散上片时，镊子的使用方法3. 吸笔：造成隐裂痕的道理与镊子类似，也是习惯性的用吸笔吸住硅片的一角，图1.4图1.4 去PSG段吸笔的使用方法4. 石英舟：方形石英舟，造成隐裂痕的道理与晶片盒类似，但是石英舟的硬度更高，如果，插片时过早的松手，硅片坠落后会与石英舟产生互残式的磕碰，不但能产生碎片或隐裂痕，而且会出现崩边；菱形石英舟，其结构决定了硅片只能以相邻两边的四个点作为支撑，所以个人感觉当硅片在菱形舟上时，假如舟的凹槽不是跟硅片外边缘平行，则硅片肯定会受到一个不垂直外边缘的力，如果硅片跟石英舟之间有较大的震动或碰撞，而力的方向又是沿〈111〉方向，则硅片很容易缺角。
硅片化学机械抛光中表面形貌问题的研究
图 1 化学机械抛光示意图
软, 粘贴在刚性的主盘上, 主盘和晶片同向转动, 抛 光液以一定的流量加在抛光垫的中心。
抛光中的设备型号以及实验参数为: 抛光机: Polish M od el 3800; 抛光垫: R odel Suba 600; 抛光液: DANM MAZ IN SR310或自制抛光液; 主盘转速: 60 r/m in; 压力: 0 16 M Pa; 抛光液流速: 0 3 L /m in。 腐蚀后的硅片经去离子水冲洗后进行抛光。粒径
样品编号
1234567
去除厚度 / m 2 0 4 0 5 3 7 7 9 7 14 2 19 4
1 4 观测方法 使用非接触式厚 度仪测 量样品 厚度, 按 照 GB /T
6618 1995标准取 5 点 厚度 的平 均值; 利 用扫 描电 镜 观察样品腐蚀状 态的 表面形 貌; 利 用 WYKO MHT 型光干涉形貌仪测量粗糙度数值以及判断是否有桔皮
果。工业上对抛光过程的控制往往基于经验, 与实验 室研究有较大差别。本文作者通过实验手段对实际抛
光中的表面形貌问题进行了研究, 包括: 抛光过程中 硅片形貌及粗糙度的变化; 硅溶胶粒径对粗糙度的影 响; 抛光液中碱浓度和抛光桔皮现象的联系等。 1 实验部分 1 1 样品
样品为 直径 为 152 4 mm 的 n 型 ( 100 ) 单 晶硅 研磨片。在进行抛光之前首先进行化学腐蚀, 以去除 在研磨中 造 成的 损伤 层, 获 得完 美 的无 机械 损 伤表 面。 1 2 抛光液制备
貌的改善作用。
未经滤波的粗糙度曲线和经过低通滤波之后的曲
线的偏 差逐 渐增 大, 说 明随 着抛 光 时间 的 延 长, 低 频、大波长的形貌信息对样品表面粗糙度的影响逐渐
硅(100)晶面各向异性腐蚀的凸角补偿方法
1） 热氧化生长二氧化硅（SiO2）；
2） 低压化学气相沉积（low pressure chemical vapor
deposition, LPCVD）淀积氮化硅（Si3N4 ）;
3） 采用凸角补偿掩模板进行光刻，并刻蚀Si3N4和
2019年第38卷第3期
传感器与微系统(Transducer and Microsystem Technologies)
25
DOI：10.13873/J. 1000-9787(2019)03-0025-03
硅（100）晶面各向异性腐蚀的凸角补偿方法
郭玉刚'，吴佐飞2,田雷2 （1.中国航发控制系统研究所，江苏无锡214063 ; 2.中国电子科技集团公司第四十九研究所，黑龙江哈尔滨150001）
收稿日期=2018-12-17
26 的2倍"，如图2所示。
传感器与微系统
第38卷
传感器芯片应用中，凸台主要用于过载保护以及提供应力 集中区，因此未特别考虑削角比问题。
O
正方形补偿结构具有补偿图形简单、尺寸计算简便等 优点，但补偿图形需占据凸角附近较大的区域，比较适合相 对孤立的凸角补偿。而在凸台加工时，需要同时针对相邻 的4个凸角进行补偿，大大增加了芯片的尺寸。采用正方 形补偿结构进行凸角补偿的实例如图3所示，图中所示为 凸角补偿腐蚀掩模板以及实际补偿加工样件。
o引言 在硅压阻式压力传感器芯片研制过程中，根据敏感膜
是否带有背岛结构将其分为c型膜和E型膜。在常规的 应用条件下,C型膜结构即可满足大部分要求，但当有高过 载、高线性度等特殊要求时，需要在敏感膜上增加背岛形成 E型结构，起到过载保护以及提高线性度的作用。
通常压阻式压力芯片以（100）单晶硅为材料，采用表 面或体硅微机械加工工艺进行加工，而在体硅微机械工艺 中，湿法腐蚀是较早被用于硅基传感器加工的方法，根据腐 蚀液的不同，可分为各向异性腐蚀和各向同性腐蚀。经过 多年的验证与优化，目前仍然广泛采用的是基于氢氧化 钾（KOH）,四甲基氢氧化钱（TMAH）等碱性腐蚀液的各向 异性湿法腐蚀3'4：0各向异性腐蚀利用单晶硅（100） 与（111）晶面上原子排列密度不同，因而在特定腐蚀液中 的腐蚀速度不同的特点，在衬底片掩蔽层上开窗口.即可在 衬底硅片上加工出硅杯、质量块、V型槽等结构。在各向异 性腐蚀工艺中.具有凸直角结构的质量块无法通过直角掩 模直接获得，需要考虑削角腐蚀问题。本文针对削角腐蚀 问题进行了凸角补偿试验，为研制具有过载保护结构的压
6英寸高均匀性P型硅外延片的工艺研究
6英寸高均匀性P型硅外延片的工艺研究吕婷;李明达;陈涛【摘要】主要进行了6英寸（152.4 mm）高均匀性P型硅外延片的生产工艺研究。
利用 PE-2061S型桶式外延炉，在重掺硼的硅衬底上化学气相沉积P/P+型硅外延层。
通过流场调节工艺、基座包硅工艺、变流量解吸工艺、两步生长工艺等关键工艺的改进，对非主动掺杂效应进行了有效抑制，利用FTIR（傅里叶变换红外线光谱分析）、C-V（电容-电压测试）、SRP（扩展电阻技术）等测试方法对外延层的电学参数以及过渡区形貌进行了测试，得到结晶质量良好、厚度不均匀性<1%、电阻率不均匀性<1.5%的6英寸P型高均匀性硅外延片，各项参数均可以达到器件的使用要求。
%The paper mainly describes a kind of practical production process with the 6-inch silicon epitaxial wafers with high uniformity. Using the PE-2061S barrel-type epitaxial furnace, required 6-inch P/P+-type silicon epitaxial layer was prepared on the heavily B-doped silicon substrate by chemical vapor deposition. The key processes such as the flow field adjusting process, the susceptor coating with silicon process, variable flow rate process and the two-step growth process were effectively improved. The electricity parameter as well as the transition region morphology of the epitaxial layer was analyzed by using some testing methods such as FTIR(Fourier-Transform Infrared Spectrophotometry), C-V, SRP(spreading resistance proifle)and so on. Finally, P/P+-type silicon epitaxial wafers were successfully prepared, and all the parameters were adapted to the design requirements of devices,such as good crystallization quality, the thickness nonuniformity <1%, the resistivity nonuniformity <1.5%.【期刊名称】《电子与封装》【年(卷),期】2015(000)009【总页数】4页(P36-39)【关键词】6英寸;均匀性;P型硅外延;非主动掺杂【作者】吕婷;李明达;陈涛【作者单位】中国电子科技集团公司第46研究所，天津 300220;中国电子科技集团公司第46研究所，天津 300220;中国电子科技集团公司第46研究所，天津300220【正文语种】中文【中图分类】TN304.051 引言目前P型硅外延材料是制备微波功率MOS器件和光电探测器件的关键基础材料，外延层的质量与器件性能密切相关[1～3]。
重掺杂直拉硅单晶氧沉淀及其诱生二次缺陷
第25卷第6期半 导 体 学 报V ol.25,N o.6 2004年6月CHI NESE JOURNA L OF SE MIC ONDUCT ORSJune ,20043国家自然科学基金(批准号:50032010,60225010)及国家高技术研究发展计划(N o.2002AA3Z 1111)资助项目 黄笑容 男,1972年出生,硕士研究生,现从事硅材料杂质及缺陷的研究. 杨德仁 男,1964年出生,教授,现从事硅材料、太阳能电池和纳米材料的研究. 2003205230收到,2003207226定稿○c 2004中国电子学会重掺杂直拉硅单晶氧沉淀及其诱生二次缺陷3黄笑容 杨德仁 沈益军 王飞尧 马向阳 李立本 阙端麟(浙江大学硅材料国家重点实验室,杭州 310027)摘要:研究了重掺杂直拉硅单晶中掺杂元素硼、磷、砷、锑对氧沉淀及其诱生二次缺陷行为的影响.实验结果表明:重掺p 型(硼)硅片氧沉淀被促进,氧沉淀密度高但无诱生二次缺陷;重掺n 型(磷、砷、锑)硅片氧沉淀受抑制,氧沉淀密度低却诱生出层错;不同掺杂元素及浓度对重掺n 型硅片氧沉淀抑制程度不同,并对氧沉淀诱生层错的形态产生影响.讨论了重掺硅单晶中掺杂元素影响氧沉淀及其诱生二次缺陷的机理,并利用掺杂元素2本征点缺陷作用模型和原子半径效应模型对实验结果进行了解释.关键词:重掺杂直拉硅;氧沉淀;缺陷PACC :6280C ;6170中图分类号:T N30411+2 文献标识码:A 文章编号:025324177(2004)06206622061 引言直拉硅单晶中的氧是硅中的重要杂质.一方面,由于集成电路设计线宽进入深亚微米领域,氧沉淀及其诱生二次缺陷对器件特性及成品率的影响越来越大;另一方面,可以利用氧沉淀及其诱生二次缺陷的本征吸杂效应使硅片表面形成洁净区,有效消除器件工艺中引入的重金属沾污及表面缺陷.因此,氧沉淀及其诱生二次缺陷的研究在硅单晶领域一直是个重要的课题.到目前为止,轻掺硅单晶氧沉淀及其诱生二次缺陷的表现行为得到了广泛、深入的研究[1,2];对于重掺硅单晶而言,由于大量掺杂剂的加入,导致硅晶体结构的改变,使硅的能带弯曲、禁带变窄,费米能级发生变化,重掺杂硅单晶表现出与轻掺杂硅单晶不同的特点.已有研究表明[3～6]:重掺硅单晶氧沉淀行为明显不同于轻掺硅单晶;较轻掺而言,n 型重掺锑(Sb )抑制氧沉淀,而p 型重掺硼(B )促进氧沉淀.但是,重掺硅单晶氧沉淀相关的诱生二次缺陷研究工作开展很少,尤其是对重掺n 型氧沉淀诱生二次缺陷的研究未见文献报道,对重掺n 型氧沉淀行为的研究也主要侧重于掺Sb 硅单晶.由于重掺硅单晶中高浓度自由载流子强吸收干扰,被广泛应用于轻掺硅单晶间隙氧及氧沉淀研究的红外光谱(FTIR )常规分析方法变得无法测量,这也是重掺硅单晶氧沉淀及其诱生二次缺陷行为研究难以深入开展的主要原因.目前应用于重掺硅单晶氧浓度测量方法中,除利用辐照技术引入缺陷以捕获自由载流子和利用低温红外技术抑制样品中自由载流子强吸收进而应用FTIR 方法测量重掺硅单晶氧浓度外[7,8],气相熔融分析法(G FA )[9]、荷电粒子活化分析法(CPAA )[10]、二次离子质谱法(SI MS )也在研究中得到使用.本文应用G FA 测定并选取了一组具有不同氧浓度的各类重掺硅片,掺杂剂是硼(B )、磷(P )、砷(As )、锑(Sb ),采用以Ram ping 方法改进的二步退火,并以轻掺硅片作参比,首次系统地研究了重掺p 型(B )和重掺n 型((P ,As ,Sb )硅单晶氧沉淀及其诱生二次缺陷的行为.2 实验实验样品是从不同掺杂元素及掺杂浓度生长的Φ100mm〈111〉型直拉硅单晶上取出的2mm样片,硅片电阻率和初始氧浓度见表1(氧浓度换算按AST M F723279标准:[O i]=4181×1017αmax(1107cm-1)).其中硅片电阻率使用型号为Naps on RG28四探针电阻率仪测定,轻掺硅片氧浓度使用型号为Nicolet Im2 pact2410红外光谱仪FTIR测定,重掺硅片氧浓度使用型号为Leco RO2416氧测定仪G FA测定[9].实验样品先进行表面预处理,即对硅片表面进行两次化学抛光(化抛液:1HF+3份H NO3)去除切片残留损伤,随后采用RC A方法进一步清洗硅片表面.表1 实验所用样品T able1 Samples used in this study样品编号电阻率/(Ω・cm)初始氧浓度/1018cm-3As+210.0039 1.6As+220.0032 1.3As+230.0036 1.1Sb+210.0153 1.4Sb+220.0153 1.3P+210.0019 1.7P+220.0015 1.6P+230.0012 1.2B+210.0205 1.7B+220.0243 1.6B+230.0183 1.4B+240.0154 1.3B2119.4 1.8B2213.2 1.7B2313.1 1.6B248.7 1.5P2146.8 1.7P2250.3 1.6P2339.6 1.4P2440.0 1.2实验样品采用以Ram ping方法改进的二步退火,与常规方法不同,通过在低温氧沉淀形核阶段实施连续慢速升温(Ram ping)方法替代等温长时间退火,可以更有效形成氧沉淀核心,从而有利于硅片形成氧沉淀[11,12].硅片热处理以氮气保护,具体步骤如下:(1)低温600～900℃,先在600℃稳定10min,然后以015℃/min连续慢速升温至900℃,以形成氧沉淀核心;(2)高温1100℃热处理6h,使氧沉淀充分长大,形成稳定的氧沉淀及其诱生二次缺陷.热处理后样品先进行化学抛光除去约50μm的表面层,然后用Schimmel择优腐蚀4min(其中重掺B 硅片腐蚀2min),硅片表面择优腐蚀深度为6μm,最后用光学显微镜观察硅片体缺陷.对于其中的轻掺硅片,同时应用FTIR测量氧沉淀量.3 结果与讨论热处理后(600～900℃,015℃/min+1100℃,6h)的轻掺样品,用FTIR测定其氧沉淀量.图1为轻掺硅片氧沉淀量与初始氧浓度的关系,表明轻掺硅片氧沉淀量与初始氧浓度密切相关,而与掺杂元素(P 或B)及掺杂浓度无关.图1 热处理(600～900℃,015℃/min+1100℃,6h)后轻掺硅片氧沉淀Δ[O i]与初始氧浓度[O i]关系Fig.1 Oxygen precipitationΔ[O i]as a function of the ini2tial oxygen[O i]for lightly doped silicon after the heat treat2ment(600～900℃,015℃/min+1100℃,6h)图2为热处理轻掺硅片经Schimmel择优腐蚀所显现体缺陷的光学显微镜照片,其氧沉淀诱生二次缺陷表现为层错,且初始氧浓度高([O i]=117×1018 cm-3)的P21样品其层错密度高但尺寸小;而初始氧浓度低([O i]=112×1018cm-3)的P24样品其层错密度低但尺寸大.以轻掺P硅片P22作参比,图3比较了实验样品中初始氧浓度均为116×1018cm-3的重掺硅片(B+22,P+22,As+21)的体缺陷密度.从图3可知,重掺B样品B+22缺陷密度大大高于轻掺P样品P22,而重掺n型样品P+22和As+21缺陷密度明显低于轻掺P样品P22.由于重掺Sb实验样品氧浓度相对较低,通过比较初始氧浓度均为114×1018cm-3的重掺Sb样品Sb+21与轻掺P样品P23体缺陷密度,亦表明重掺Sb样品缺陷密度明显低于轻掺P样品.此366 6期黄笑容等: 重掺杂直拉硅单晶氧沉淀及其诱生二次缺陷图2 不同初始氧浓度的轻掺P 硅片热处理后Schimmel 择优腐蚀的光学显微镜照片 (a )P 21,[O i ]=117×1018cm -3;(b )P 24,[O i ]=112×1018cm -3Fig.2 Optical micrograph of lightly phosphrous 2doped silicon samples having different initial oxygen concentration after the heat treatment along with Schimmel preferential etching外,对重掺As 样品As +22和As +23择优腐蚀未能观察到缺陷,表明当重掺As 样品初始氧浓度降至113×1018cm -3后已很难形成氧沉淀及其诱生二次缺陷;较轻掺P 样品P 24而言,重掺As 硅片对热处理形成氧沉淀及其诱生二次缺陷需要更高初始氧浓度阈值.图3 相同初始氧浓度的轻掺和重掺硅片热处理后Schimmel 择优腐蚀体缺陷密度比较Fig.3 BM D density (assessed by schimmle preferential etching after the heat 2treatment )of lightly 2doped and heavi 2ly doped silicon wafers with same initial oxygen实验样品热处理后进行Schimmel 择优腐蚀,对于体缺陷腐蚀特征,轻掺硅片与重掺硅片以及不同掺杂元素重掺硅片表现出不同的特点:轻掺硅片(P ,B )氧沉淀诱生二次缺陷为层错,层错密度与氧沉淀量(由FTIR 测定)成正比,层错大小与氧沉淀量成反比,如图2样品P 21和P 24所示;重掺Sb 硅片氧沉淀诱生二次缺陷为层错,层错密度低而尺寸大,如图4样品Sb +21所示;重掺P 硅片氧沉淀诱生二次缺陷为层错,缺陷密度低而尺寸大,如图4样品P +22所示;重掺As 硅片氧沉淀诱生二次缺陷为层错,缺陷密度很低且尺寸小,如图4样品As +21所示;重掺B 硅片氧沉淀密度高,但无诱生二次缺陷,如图4样品B +22所示.综合上述分析,我们可以得出实验结果:重掺P 型(B )硅片氧沉淀被促进,氧沉淀缺陷密度高但无诱生二次缺陷;重掺n 型(P ,As ,Sb )硅片氧沉淀受抑制,氧沉淀缺陷密度低却诱生出层错;不同掺杂元素及浓度对重掺n 型硅片氧沉淀抑制程度不同,并对氧沉淀诱生层错的形态产生影响.以下我们对几种曾用于解释重掺B 硅单晶氧沉淀被促进以及重掺Sb 硅单晶氧沉淀被抑制的模型[5]逐一说明,并结合我们实验结果进行讨论.(1)掺杂元素2本征点缺陷作用模型该模型认为硅单晶氧沉淀为异质成核,本征点缺陷是氧沉淀的形核中心.随着硅单晶掺杂浓度的提高,费米能级从禁带中央向导带(或价带)移动,从而改变了点缺陷浓度.掺B 硅单晶中,V +,I +占主导地位;掺Sb 硅单晶中,V -,I -占主导地位.重掺杂硅单晶中由于带电掺杂原子与本征点缺陷间库仑作用,点缺陷浓度发生变化,因而氧沉淀的行为也相应改变.(2)原子半径效应模型由于硅中氧沉淀形核生长时体积增大,形成应力场;故重掺杂原子有效半径小于硅原子时将有利于氧沉淀形核生长,而原子有效半径大于硅原子时则相反.(3)自由电子效应模型466半 导 体 学 报25卷 图4 不同掺杂元素重掺硅片热处理后Schimmel 择优腐蚀体缺陷的光学显微镜照片 (a )Sb +21,[O i ]=114×1018cm -3;P +22,[Oi ]=116×1018cm -3;(c )As +21,[O i ]=116×1018cm -3;(d )B +22,[O i ]=116×1018cm -3Fig.4 Optical micrograph of BM D of different heavily doped silicon wafers after the heat 2treatment along with Schimmel preferential etching该模型认为硅单晶中氧沉淀不经热施主阶段不能同质成核.根据热施主(T D )形成动力学可知T D 生成的最大浓度及生成速率与自由电子浓度具有平方倒数关系,故当重掺硅单晶掺杂剂浓度大于本征载流子浓度时,对于p 型硅单晶氧沉淀成核几率上升,对于n 型硅单晶氧沉淀成核几率下降.(4)掺杂元素2氧聚团模型该模型认为p 型重掺硅单晶中有相当一部分氧以B 2O 形式结合而存在,这些B 2O 聚团是氧沉淀的有效成核中心,从而促进了氧沉淀成核.对于轻掺硼硅单晶,由于[B ]<[O ],因而B 2O 聚团效应可以忽略.上述模型中,模型(4)只能用以解释重掺p 型(B )硅单晶氧沉淀被促进而无法解释重掺n 型(P ,As ,Sb )硅单晶氧沉淀受抑制.模型(3)虽然可以同时解释重掺p 型(B )硅片氧沉淀被促进和重掺n 型(P ,As ,Sb )硅片氧沉淀受抑制,但无法进一步解释p 型重掺B 氧沉淀密度高但无诱生二次缺陷而重掺n 型(P ,As ,Sb )氧沉淀密度低却诱生出层错.因为氧沉淀成核和长大过程会释放自间隙硅原子,氧沉淀密度高则对应产生的自间隙硅原子过饱和度大,而层错作为氧沉淀诱生二次缺陷成核于氧沉淀处,其反应驱动力为自间隙硅原子过饱和度,所以氧沉淀密度高的p 型重掺B 硅单晶应较氧沉淀密度低的n 型重掺硅单晶应该更易诱生出层错,而我们的实验事实不是如此.模型(1)可以解释我们重掺n 型(P ,As ,Sb )硅单晶氧沉淀受抑制和重掺p 型(B )硅单晶氧沉淀被促进的实验结果,可以认为空位点缺陷是氧沉淀的成核中心,而且在重掺硅单晶中存在以下反应:V -+P +(As +,Sb +)→P +(As +,Sb +)V -;B -+I +→I +B -,在重掺n 型(P ,As ,Sb )硅单晶中,由于空位与P +(As +,Sb +)结合使空位浓度下降,因而氧沉淀成核中心减少;而在重掺p 型硅单晶中,由于I +与B -结合,自间隙原子浓度下降,导致空位浓度相应提高,增加了氧沉淀成核中心,故氧沉淀增强.模型(1)同时也可以合理地解释重掺硅单晶氧沉淀诱生二次缺陷行为,虽然p 型重掺B 硅片氧沉淀密度高,氧沉淀形核和长大过程所释放出的自间隙硅原子多,而n 型重掺(P ,As ,Sb )硅片则相反;但是影响层错形成566 6期黄笑容等: 重掺杂直拉硅单晶氧沉淀及其诱生二次缺陷的是自间隙硅原子过饱和度,由于重掺杂效应改变了硅单晶中点缺陷浓度(p型重掺B导致自间隙硅原子浓度下降,n型重掺(P,As,Sb)引起自间隙硅原子浓度增高),从而使氧沉淀所释放自间隙硅原子对过饱和度几乎不产生影响,而取决于重掺杂元素(B,P,As,Sb)对它的影响.对于通过比较重掺n型(P,As,Sb)硅片氧沉淀诱生二次缺陷密度和形态所得到的实验结果“不同掺杂元素及浓度对重掺n型硅片氧沉淀抑制程度不同,并对氧沉淀诱生层错的形态产生一定影响”,则可进一步结合模型(2)即原子半径效应模型分析.虽然仅以模型(2)无法解释n型重掺(P,As,Sb)硅单晶氧沉淀均受到抑制作用的实验结果,因为根据掺杂元素原子有效半径相对大小:B(0175)<P(0194)< Si(1100)<As(1101)<Sb(1116),n型重掺P应表现出与p型重掺B相同的氧沉淀行为,即氧沉淀被促进;但在掺杂元素2本征点缺陷作用影响氧沉淀起决定作用的前提下,重掺杂元素的原子半径效应仍在一定程度上影响氧沉淀,从而使重掺浓度相当且初始氧浓度相同的样品P+22缺陷密度高于As+21.而不同重掺杂原子(P,As,Sb)半径效应对氧沉淀应力场所起作用不同,又直接影响了氧沉淀诱生层错的形态.4 结论以轻掺硅片(B,P)为参比,研究了重掺硅片(B, P,As,Sb)热处理氧沉淀及其诱生二次缺陷行为,发现重掺杂直拉硅单晶中掺杂元素(B,P,As,Sb)影响硅片氧沉淀及其诱生二次缺陷行为.实验结果表明:重掺p型(B)硅片氧沉淀被促进,氧沉淀缺陷密度高但无诱生二次缺陷;重掺n型(P,As,Sb)硅片氧沉淀受抑制,氧沉淀缺陷密度低却诱生出层错;不同掺杂元素及浓度对重掺n型硅片氧沉淀抑制程度不同,并对氧沉淀诱生层错的形态产生影响.这是因为重掺硅单晶中掺杂元素与本征点缺陷作用,重掺B 使硅单晶空位浓度增加,重掺P,As,Sb使硅单晶自间隙原子浓度增加,从而影响氧沉淀的形核与长大,最终使p型和n型表现出不同的氧沉淀及其诱生二次缺陷行为;同时由于掺杂元素的原子半径效应,使不同掺杂元素及浓度对重掺n型硅片氧沉淀抑制程度不同,并对氧沉淀诱生层错的形态产生影响.参考文献[1] Shimura F.Oxygen in silicon.San Dieg o:Academic Press,1994:9[2] Borghesi A,Pivac B,Sassella A,et al.Oxygen precipitation in sili2con.J Appl Phys,1995,77(9):4169[3] De K ock A J R,Van de W ijgert W M.The effect of doping on the for2mation of swirl defects in dislocation2free C z2grown silicon crystals.JCryst G rowth,1980,49:718[4] H ideki T,Y ojiro K,M asaru K.Behaviours of thermally in2duced microdefects in heavily doped silicon wafers.Jpn J Appl Phys,1983,22(1):L16[5] Bains S K,G riffiths D P,W ilkes J G.Oxygen precipitation in heavilydoped silicon.J E lectrochem S oc,1990,137(2):647[6] G upta S,M ess oloras S,Schneldor J R,et al.Oxygen precipitation inantim ony2doped silicon.Semicond Sci T echnol,1992,7:443[7] W ang Qiyuan,M a Zhenyu,Cai T ianhai,et al.Neutron irradation2in2frared based measurement method for interstitial oxygen in heavilyboron2doped silicon.Semicond Sci T echnol,1999,14:74[8] G ryse O D,Clauws P,R oss ou L,et al.Accurate in frared abs orptionmeasurement of interstitial and precipitated oxygen in p+siliconwafers.M icroelectron Eng,1999,45:277[9] Liu Peidong,Huang X iaorong,Shen Y ijun,et al.Determina2tion of oxygen in heavily doped CZ2silicon.Chinese Journal of Semi2conductors,2001,22(10):1284(in Chinese)[刘培东,黄笑容,沈益军,等.重掺硅中氧的测定.半导体学报,2001,22(10):1284] [10] Pearce C W,Jaccodine R J,Filo A J,et al.Oxygen content of heavilydoped silicon.Appl Phys Lett,1985,46(9):887[11] W ang Qiyuan,W ang Jun,Han X iu feng,et al.Enhanced oxygen pre2cipitation in CZ heavily Sb2doped silicon during ram ping thermal an2nealing.Chinese Journal of Semiconductors,1999,20(6):458(inChinese)[王启元,王俊,韩秀峰,等.Ram ping热退火直拉重掺锑硅衬底片的增强氧沉淀.半导体学报,1999,20(6):458] [12] K issinger G,Vanhellem ont J,Lambert U,et al.Uniform precipitationof oxygen in large diameter wafers.M icroelectron Eng,1999,45:155666半 导 体 学 报25卷 Oxygen Precipitation and I nduced Defects in H eavilyDoped Czochralski Silicon 3Huang X iaorong ,Y ang Deren ,Shen Y ijun ,Wang Feiyao ,Ma X iangyang ,Li Liben and Que Duanlin(State K ey Laboratory o f Silicon Materials ,Zhejiang University ,Hangzhou 310027,China )Abstract :The effect of dopants on oxygen precipitation and induced defects in heavily doped C zochralski (CZ )silicon is investigated.It is found that oxygen precipitation is enhanced in p 2type (B )heavily doped silicon ,but no induced defects are detected .H owever ,oxygen precipi 2tation is retarded in n 2type heavily doped silicon and stacking faults are als o observed.Furtherm ore ,the oxygen precipitation and induced stack 2ing faults are affected by the type and concentration of dopants (P ,As ,Sb ).Based on these facts ,the effect mechanism of dopants on oxygen precipitation and induced defects in heavily doped silicon are discussed.D opant 2intrinsic point defect interaction and covalent radii effect of dopant are plausible explanation of the results.K ey w ords :heavily doped C zochralski silicon ;oxygen precipitates ;defects PACC :6280C ;6170Article I D :025324177(2004)06206622063Project supported by National Natural Science F oundation of China (N os.50032010,60225010),National H igh T echnology Research and Development Program ofChina (N o.2002AA3Z 1111) Huang X iaorong male ,was born in 1972,postgraduate for MSc.He is engaged in the research on im purity and defect in silicon materials. Y ang Deren male ,was born in 1964,profess or.He is engaged in the research on silicon material ,s olar cell ,and nanometer material. Received 30M ay 2003,revised manuscript received 26July 2003○c 2004The Chinese Institute of E lectronics766 6期黄笑容等: 重掺杂直拉硅单晶氧沉淀及其诱生二次缺陷。
重掺硼对直拉单晶硅片上压痕位错运动的影响
重掺硼对直拉单晶硅片上压痕位错运动的影响赵泽钢;赵剑;马向阳;杨德仁【摘要】对比研究了轻掺硼(1.5×1016 cm-3)和重掺硼(1.2×1020 cm-3)直拉硅片上维氏压痕周围的残余应力分布及压痕位错在900℃滑移的情况.研究表明:重掺硼直拉硅片上压痕周围的残余应力及应力场区域显著小于轻掺硼硅片的.在900℃热处理时,轻掺硼硅片上的压痕位错发生显著的滑移,而重掺硼硅片上的压痕位错几乎不发生滑移.一方面,重掺硼降低了单晶硅的压痕断裂韧性,使侧向裂纹尺寸增大而释放更多的应力,从而使压痕的残余应力变小;另一方面,重掺硼对位错具有明显的钉扎作用,使位错的滑移需要更大的应力驱动.可以认为正是上述两方面的效应使得重掺硼硅片的压痕位错几乎不发生滑移.【期刊名称】《材料科学与工程学报》【年(卷),期】2016(034)003【总页数】4页(P345-347,361)【关键词】单晶硅片;重掺硼;位错滑移【作者】赵泽钢;赵剑;马向阳;杨德仁【作者单位】硅材料国家重点实验室,浙江大学材料科学与工程学院,浙江杭州310027;硅材料国家重点实验室,浙江大学材料科学与工程学院,浙江杭州 310027;硅材料国家重点实验室,浙江大学材料科学与工程学院,浙江杭州 310027;硅材料国家重点实验室,浙江大学材料科学与工程学院,浙江杭州 310027【正文语种】中文【中图分类】TN304.053硅外延片是用于制造集成电路及功率器件的重要材料，电阻率为1～3mΩ·cm的重掺硼直拉硅片常被用于制造p/p+硅外延片的衬底［1］。
硅片在器件加工过程中有可能会遭受局部的机械碰撞或摩擦，产生压痕或划痕等机械损伤。
一旦发生这种情况，在后续器件制造的热工艺中，就有可能出现压痕位错的滑移，从而降低器件的制造成品率。
因此，研究重掺硼单晶硅片上压痕位错的滑移具有实际意义。
S.M.Hu最早使用显微压痕位错的滑移长度来表征硅片的机械强度［2-4］。
提高硅片抛光质量的分析研究
提高硅片抛光质量的分析研究摘要：硅是重要的半导体材料，在其使用过程中需要进一步的加工，才能够满足半导体工艺需求。
有效的提高硅片的抛光质量，才能够增加硅片的适用性，因此研究和分析硅片抛光技术是提高硅片抛光质量的重中之重。
目前硅片的化学机械抛光技术原理和工艺已经相对成熟。
在此过程中抛光液的pH值或者是磨料、分散剂等都能够对硅片的抛光质量产生影响，因此要加强对硅片抛光工艺流程的研究，详细掌握影响硅片抛光质量的因素，从而更好的规划和完善抛光方法，提高抛光质量。
本篇文章主要针对影响规避曝光质量的因素进行分析和研究，希望能够对硅片抛光技术提供更多的参考意见。
关键词:硅片；抛光质量；化学机械抛光；抛光液；磨料；引言:硅是一种具有灰色金属光泽的晶体，当其被高温融化后，具有活跃的化学性质，能够与多种化学材料发生反应。
是重要的化工材料。
目前硅片多被用于半导体工业生产，或者是电子产业，在其生产和利用前需要对硅片进行抛光处理，抛光技术对硅片的抛光质量产生了重要影响，而硅片质量又能够对半导体生产产生重要影响。
因此研究如何提高硅片抛光质量的过程中必须清晰的认识到影响硅片抛光质量的因素，对其进行详细分析，制定和完善更加科学合理的硅片抛光方法。
目前，在硅片抛光过程中，所使用的抛光液、磨料以及分散剂等都会对抛光结果产生影响。
一、硅片抛光原理硅片抛光是指对金属材料的表面进行平整处理，使其表面光滑，提高其光泽亮度。
抛光就是对金属表面进行削切加工的过程，利用物理切削以及化学作用综合加工和处理的一种方法。
利用微细颗粒所进行的是切削加工，此过程能够引起硅片表面温度变化，摩擦生热提高其表面温度从而对其表面进行塑性加工。
抛光的过程介质会在温度和压力的双重作用下与硅片表面的金属物质发生反应。
抛光的主要目的是为了能够使其表面光滑平整，并不是进行尺寸的调整。
因此抛光程序一般被作为零件加工的最终工序。
在抛光过程中可以利用油漆或电镀等附着能力强的物质对金属表面进行处理，通过这些物质能够有效提高工件的使用寿命，增加其抗腐蚀能力。
关于编制重掺硅单晶抛光片项目可行性研究报告编制说明
重掺硅单晶抛光片项目可行性研究报告编制单位：北京中投信德国际信息咨询有限公司编制时间：高级工程师：高建关于编制重掺硅单晶抛光片项目可行性研究报告编制说明（模版型）【立项 批地 融资 招商】核心提示：1、本报告为模板形式，客户下载后，可根据报告内容说明，自行修改，补充上自己项目的数据内容，即可完成属于自己，高水准的一份可研报告，从此写报告不在求人。
2、客户可联系我公司，协助编写完成可研报告，可行性研究报告大纲（具体可跟据客户要求进行调整）编制单位：北京中投信德国际信息咨询有限公司专业撰写节能评估报告资金申请报告项目建议书商业计划书可行性研究报告目录第一章总论 (1)1.1项目概要 (1)1.1.1项目名称 (1)1.1.2项目建设单位 (1)1.1.3项目建设性质 (1)1.1.4项目建设地点 (1)1.1.5项目主管部门 (1)1.1.6项目投资规模 (2)1.1.7项目建设规模 (2)1.1.8项目资金来源 (3)1.1.9项目建设期限 (3)1.2项目建设单位介绍 (3)1.3编制依据 (3)1.4编制原则 (4)1.5研究范围 (5)1.6主要经济技术指标 (5)1.7综合评价 (6)第二章项目背景及必要性可行性分析 (7)2.1项目提出背景 (7)2.2本次建设项目发起缘由 (7)2.3项目建设必要性分析 (7)2.3.1促进我国重掺硅单晶抛光片产业快速发展的需要 (8)2.3.2加快当地高新技术产业发展的重要举措 (8)2.3.3满足我国的工业发展需求的需要 (8)2.3.4符合现行产业政策及清洁生产要求 (8)2.3.5提升企业竞争力水平，有助于企业长远战略发展的需要 (9)2.3.6增加就业带动相关产业链发展的需要 (9)2.3.7促进项目建设地经济发展进程的的需要 (10)2.4项目可行性分析 (10)2.4.1政策可行性 (10)2.4.2市场可行性 (10)2.4.3技术可行性 (11)2.4.4管理可行性 (11)2.4.5财务可行性 (12)2.5重掺硅单晶抛光片项目发展概况 (12)2.5.1已进行的调查研究项目及其成果 (12)2.5.2试验试制工作情况 (13)2.5.3厂址初勘和初步测量工作情况 (13)2.5.4重掺硅单晶抛光片项目建议书的编制、提出及审批过程 (13)2.6分析结论 (13)第三章行业市场分析 (15)3.1市场调查 (15)3.1.1拟建项目产出物用途调查 (15)3.1.2产品现有生产能力调查 (15)3.1.3产品产量及销售量调查 (16)3.1.4替代产品调查 (16)3.1.5产品价格调查 (16)3.1.6国外市场调查 (17)3.2市场预测 (17)3.2.1国内市场需求预测 (17)3.2.2产品出口或进口替代分析 (18)3.2.3价格预测 (18)3.3市场推销战略 (18)3.3.1推销方式 (19)3.3.2推销措施 (19)3.3.3促销价格制度 (19)3.3.4产品销售费用预测 (20)3.4产品方案和建设规模 (20)3.4.1产品方案 (20)3.4.2建设规模 (20)3.5产品销售收入预测 (21)3.6市场分析结论 (21)第四章项目建设条件 (22)4.1地理位置选择 (22)4.2区域投资环境 (23)4.2.1区域地理位置 (23)4.2.2区域概况 (23)4.2.3区域地理气候条件 (24)4.2.4区域交通运输条件 (24)4.2.5区域资源概况 (24)4.2.6区域经济建设 (25)4.3项目所在工业园区概况 (25)4.3.1基础设施建设 (25)4.3.2产业发展概况 (26)4.3.3园区发展方向 (27)4.4区域投资环境小结 (28)第五章总体建设方案 (29)5.1总图布置原则 (29)5.2土建方案 (29)5.2.1总体规划方案 (29)5.2.2土建工程方案 (30)5.3主要建设内容 (31)5.4工程管线布置方案 (32)5.4.1给排水 (32)5.4.2供电 (33)5.5道路设计 (35)5.6总图运输方案 (36)5.7土地利用情况 (36)5.7.1项目用地规划选址 (36)5.7.2用地规模及用地类型 (36)第六章产品方案 (38)6.1产品方案 (38)6.2产品性能优势 (38)6.3产品执行标准 (38)6.4产品生产规模确定 (38)6.5产品工艺流程 (39)6.5.1产品工艺方案选择 (39)6.5.2产品工艺流程 (39)6.6主要生产车间布置方案 (39)6.7总平面布置和运输 (40)6.7.1总平面布置原则 (40)6.7.2厂内外运输方案 (40)6.8仓储方案 (40)第七章原料供应及设备选型 (41)7.1主要原材料供应 (41)7.2主要设备选型 (41)7.2.1设备选型原则 (42)7.2.2主要设备明细 (43)第八章节约能源方案 (44)8.1本项目遵循的合理用能标准及节能设计规范 (44)8.2建设项目能源消耗种类和数量分析 (44)8.2.1能源消耗种类 (44)8.2.2能源消耗数量分析 (44)8.3项目所在地能源供应状况分析 (45)8.4主要能耗指标及分析 (45)8.4.1项目能耗分析 (45)8.4.2国家能耗指标 (46)8.5节能措施和节能效果分析 (46)8.5.1工业节能 (46)8.5.2电能计量及节能措施 (47)8.5.3节水措施 (47)8.5.4建筑节能 (48)8.5.5企业节能管理 (49)8.6结论 (49)第九章环境保护与消防措施 (50)9.1设计依据及原则 (50)9.1.1环境保护设计依据 (50)9.1.2设计原则 (50)9.2建设地环境条件 (51)9.3 项目建设和生产对环境的影响 (51)9.3.1 项目建设对环境的影响 (51)9.3.2 项目生产过程产生的污染物 (52)9.4 环境保护措施方案 (53)9.4.1 项目建设期环保措施 (53)9.4.2 项目运营期环保措施 (54)9.4.3环境管理与监测机构 (56)9.5绿化方案 (56)9.6消防措施 (56)9.6.1设计依据 (56)9.6.2防范措施 (57)9.6.3消防管理 (58)9.6.4消防设施及措施 (59)9.6.5消防措施的预期效果 (59)第十章劳动安全卫生 (60)10.1 编制依据 (60)10.2概况 (60)10.3 劳动安全 (60)10.3.1工程消防 (60)10.3.2防火防爆设计 (61)10.3.3电气安全与接地 (61)10.3.4设备防雷及接零保护 (61)10.3.5抗震设防措施 (62)10.4劳动卫生 (62)10.4.1工业卫生设施 (62)10.4.2防暑降温及冬季采暖 (63)10.4.3个人卫生 (63)10.4.4照明 (63)10.4.5噪声 (63)10.4.6防烫伤 (63)10.4.7个人防护 (64)10.4.8安全教育 (64)第十一章企业组织机构与劳动定员 (65)11.1组织机构 (65)11.2激励和约束机制 (65)11.3人力资源管理 (66)11.4劳动定员 (66)11.5福利待遇 (67)第十二章项目实施规划 (68)12.1建设工期的规划 (68)12.2 建设工期 (68)12.3实施进度安排 (68)第十三章投资估算与资金筹措 (69)13.1投资估算依据 (69)13.2建设投资估算 (69)13.3流动资金估算 (70)13.4资金筹措 (70)13.5项目投资总额 (70)13.6资金使用和管理 (73)第十四章财务及经济评价 (74)14.1总成本费用估算 (74)14.1.1基本数据的确立 (74)14.1.2产品成本 (75)14.1.3平均产品利润与销售税金 (76)14.2财务评价 (76)14.2.1项目投资回收期 (76)14.2.2项目投资利润率 (77)14.2.3不确定性分析 (77)14.3综合效益评价结论 (80)第十五章风险分析及规避 (82)15.1项目风险因素 (82)15.1.1不可抗力因素风险 (82)15.1.2技术风险 (82)15.1.3市场风险 (82)15.1.4资金管理风险 (83)15.2风险规避对策 (83)15.2.1不可抗力因素风险规避对策 (83)15.2.2技术风险规避对策 (83)15.2.3市场风险规避对策 (83)15.2.4资金管理风险规避对策 (84)第十六章招标方案 (85)16.1招标管理 (85)16.2招标依据 (85)16.3招标范围 (85)16.4招标方式 (86)16.5招标程序 (86)16.6评标程序 (87)16.7发放中标通知书 (87)16.8招投标书面情况报告备案 (87)16.9合同备案 (87)第十七章结论与建议 (89)17.1结论 (89)17.2建议 (89)附表 (90)附表1 销售收入预测表 (90)附表2 总成本表 (91)附表3 外购原材料表 (93)附表4 外购燃料及动力费表 (94)附表5 工资及福利表 (96)附表6 利润与利润分配表 (97)附表7 固定资产折旧费用表 (98)附表8 无形资产及递延资产摊销表 (99)附表9 流动资金估算表 (100)附表10 资产负债表 (102)附表11 资本金现金流量表 (103)附表12 财务计划现金流量表 (105)附表13 项目投资现金量表 (107)附表14 借款偿还计划表 (109) (113)第一章总论总论作为可行性研究报告的首章，要综合叙述研究报告中各章节的主要问题和研究结论，并对项目的可行与否提出最终建议，为可行性研究的审批提供方便。
酸刻蚀处理对Si(100)和Si(111)上制备CVD金刚石膜的影响
酸刻蚀处理对Si(100)和Si(111)上制备CVD金刚石膜的影响魏秋平;宋玉波;余志明;胡应涛;尹登峰;马莉【摘要】The diamond films were deposited on Si(100) and Si(111) substrates pretreated with the same acid etching process via hot filament chemical vapor deposition, The morphology, texture and residual stress of the diamond films were investigated by X-ray diffractometer, scanning electron microscope and X-ray stress diffractometer. The results show that diamond films deposited on these two substrates for 3 h possess good crystal morphology with columnar shape.A great number of micro-pores are found in the film deposited on Si(100) substrate, which can be controlled by regulating the deposition parameters, and in contrast, the film deposited on Si(111) substrate displays no micro-pores. Both of the films have (111) texture, and the film deposited on Si(111) also has (110) texture in a certain degree. Mechanically, the adhesion between these two films and the substrates after acid etching is good where no striping off was found, and thus the residual stress in both film should be similar.%对Si(100)和Si(111)采用相同的酸刻蚀工艺,采用热丝化学气相沉积法(HFCVD)制备金刚石膜.用扫描电子显微镜、X线衍射仪和X线应力测试仪对样品的形貌、织构及残余应力进行检测、分析.研究结果表明:沉积3 h后,Si(100)和Si(111)基体上均生长出晶形比较完整,呈柱状晶方式生长的金刚石薄膜;此外,Si(100)金刚石膜表面分布着大量的微孔,通过调整沉积工艺可控制微孔的数量和尺寸,而Si(111)金刚石膜表面无微孔出现;2种基体所得薄膜都存在(111)织构,后者Si(111)还有一定的(110)织构;2种基体经酸刻蚀之后制得薄膜均无鼓泡剥离现象,二者的残余应力相差不大.【期刊名称】《中南大学学报（自然科学版）》【年(卷),期】2011(042)003【总页数】8页(P650-657)【关键词】金刚石薄膜;热丝化学气相沉积;酸刻蚀;硅【作者】魏秋平;宋玉波;余志明;胡应涛;尹登峰;马莉【作者单位】中南大学材料科学与工程学院,湖南长沙,410083;中南大学粉末冶金国家重点实验室,湖南长沙,410083;中南大学材料科学与工程学院,湖南长沙,410083;中南大学材料科学与工程学院,湖南长沙,410083;中南大学粉末冶金国家重点实验室,湖南长沙,410083;中南大学材料科学与工程学院,湖南长沙,410083;中南大学材料科学与工程学院,湖南长沙,410083;中南大学粉末冶金国家重点实验室,湖南长沙,410083【正文语种】中文【中图分类】TG166.3金刚石具有高硬度、高室温热导率、低的摩擦因数、良好的化学稳定性和宽波段透明等优良的理化性能，在机械、光学、电子学、化学、生物医学和纳米电子学等领域具有广阔的应用前景[1]。
6 英寸重掺砷硅单晶及抛光片
6英寸重掺砷硅单晶及抛光片有研半导体材料股份有限公司1 半导体硅材料在国民经济中的意义在全球信息化和经济全球化的进程中，以通信业、计算机业、网络业、家电业为代表的信息技术，获得了飞速发展，信息产业已经成为每一个发达国家的第一大产业。
进入21世纪以来，我国信息产业的发展已超过传统产业而成为国民经济中第一大产业和对外出口创汇的支柱产业。
半导体工业，特别是集成电路工业是信息产业的基础和核心，是国民经济现代化与信息化建设的先导和支柱产业，是改造和提升传统产业及众多高新技术产业的核心技术。
半导体工业的主要物质基础是半导体材料。
半导体材料制造技术的不断进步，推动了超大规模，超高速集成电路的迅速发展，带来了现代电子计算机的更新换代。
半导体材料、半导体器件及集成电路的发展与应用水平早已成为衡量一个国家的国力、国防、国民经济现代化和人民生活水平的重要标志。
半导体硅材料是重要的半导体功能材料，其用量约占半导体材料总用量的95%以上。
半导体硅材料包括：硅多晶、硅单晶、硅单晶片（切片，研磨片以及抛光片等）、硅外延片、非晶硅和微晶硅、多孔硅以及硅基材料（SOI和SiGe/Si材料等）。
硅材料已成为制造现代半导体器件不可缺少的重要的基础材料。
随着极大规模集成电路时代的到来，CMOS工艺因其优异的特性深受人们的关注。
重掺砷（As）硅单晶片是理想的外延衬底材料，广泛应用于集成电路和高端功率器件中。
因其能克服器件结构中固有的闭锁（LATCH-UP）效应和α粒子软失效等寄生效应，引起众多器件厂家的高度重视。
随着集成电路和功率器件应用领域和范围的不断扩大，对重掺As硅片的市场需求量也不断增加。
尽管半导体市场波动频繁，重掺硅片市场始终稳定增长。
作为半导体硅材料厂家，迫切任务是及时提供重掺硅单晶片外延衬底材料，以满足市场日益增长的需要。
2 国内外重掺硅单晶材料研究状况在重掺硅单晶抛光片中，重掺As硅单晶是最为理想的外延衬底材料，其市场需求量不断增加。
重掺杂对直拉硅单晶机械性能的影响
重掺杂对直拉硅单晶机械性能的影响现如今，我国的科技发展十分迅速，硅单晶的机械性能是包括集成电路在内的器件的制造和封装的限制因素。
同时，硅单晶的机械性能还在无位错单晶生长、外延沉积以及硅片加工中起到十分重要的作用。
因此，在过去的数十年中已经涌现出大量有关硅单晶机械性能的研究工作。
尽管如此，硅单晶的机械性能的研究依旧不如电学性能和光学性能的研究那样深刻。
因此，丰富硅单晶的机械性能的研究显得很有必要。
本文利用显微压痕、纳米压痕、超声回波和四点弯曲等方法详细研究了高浓度的磷、砷、锑和锡等杂质对直拉硅单晶的硬度、弹性模量、断裂韧性和抵杭位错滑移的能力等机械性能的影响，得到的如下主要结果。
标签：直拉硅单晶;重掺磷;重掺砷引言21世纪的我们，正处在信息技术飞速发展的时期。
信息产业已然超过钢铁、汽车等传统制造业成为当今世界第一大产业。
而在我国的信息技术产业也成为了国民经济的重要组成部分。
信息产业的基础便是半导体工业。
半导体工业，尤其是其核心集成电路工业，在这个时代一直处于迅猛发展的阶段。
半导体材料制造技术不断得到改进、优化，从集成电路到超大规模集成电路，半导体技术的发展带动了全行业的不断进步。
计算机更新换代速度之快、网络速度的持续提高，这些都受益于半导体材料的发展应用。
社会上的各个产品制造、信息沟通等领域都少不了半导体工业、信息技术的身影，因此半导体产业发展的水平，已经可以作为一个衡量国家经济发展水平的标杆。
1重掺杂对直拉硅单晶机械性能的影响1.1杂质对硅单晶墓本力学性能的影响杂质原子对硅单晶的基本力学性能有着显著的影响。
但也有文献报道，n型重掺杂改变了硅单晶的费米能级的位置，这有效促进了硅单晶中位错扭折的浓度的增加，从而提高了位错的滑移速率，因此也有研究表明，重掺磷会降低硅单晶的硬度。
1.2位错滑移的临界切应力位错在晶体中运动会周期性地遇到晶格阻力，这使得在常温下，硅单晶中位错滑移非常难，只有当温度高于脆塑转变温度的时候，位错滑移才容易发生，硅单晶也才容易发生塑性变形。
重掺
重掺1 引言器件性能的提高，需要器件工艺的改善，另外还要有基础材料质量的保证。
材料的发展更能促进器件发展的飞跃，而材料的性能又取决于其内部结构。
半导体硅材料以丰富的资源、优质的特性、日臻完善的工艺以及广泛的用途等综合优势而成为当代电子工业中应用最多的半导体材料。
从50年代开始，氧在硅中的行为就已经得到广泛的研究。
人们已经知道氧在硅中是处于过饱和状态的，并且发现了氧对硅片的机械增强作用。
在60年代，人们一度认为硅中氧的行为已经得到了很好的理解，并且在60年代中期，外延晶体管工艺有了较大的发展。
由于管芯制作在外延层中，因此对衬底单晶中氧的研究没有引起人们的足够重视。
70年代中期，集成电路从中规模发展到大规模、超大规模，成品率下降。
起初人们只把注意力集中在器件工艺上，忽视了衬底影响。
而实际上，当集成电路发展到超大规模、线宽缩小到微米、亚微米级时，由衬底氧沉淀所诱生的缺陷向外延层延伸的影响已相当严重，单个缺陷就足以引起管芯短路，而导致电路失效。
Tan<1>在70年代末发现了氧沉淀的吸除效应，即一定密度的氧沉淀和其诱发二次缺陷具有内吸杂特性<2>，能有效地吸除硅单晶体内的点缺陷和器件工艺中引入的重金属杂质，降低对表面有源区的污染，从而获得高质量的表面洁净区(DZ)。
这就是半导体工业中广泛使用的内吸杂(IG)工艺。
从此，对于氧的研究已从单纯追求降低氧含量及其沉淀密度变为氧和氧沉淀的控制和利用。
近年来，先进VLSI-CMOS工艺使n／n+和p／p+外延片的优越性得到了充分体现。
研究表明，重掺衬底／外延层结构与IG技术的结合是解决α粒子引起的软失效和闩锁效应的最佳途径。
有鉴于此，重掺硅衬底材料引起了国内外研究者的广泛兴趣。
2 重掺硅中氧沉淀的形成氧是直拉硅(CZSi)单晶中最主要的非故意掺杂元素，其量级一般在1017～1018之间，以间隙氧形态存在于硅单晶中。
硅中的氧来源于拉晶过程中石英坩埚的熔解，石英坩埚与硅的反应如下Si+SiO2=2SiO大约有99％的氧以SiO形式蒸发掉，所以掺入晶体中的氧只是溶解氧量的很小部分。
FRED的特性参数及其外延材料的研制
FRED的特性参数及其外延材料的研制马林宝;肖志强;顾爱军【摘要】As the development of green power production, the application of high frequency switch power supply is deeper and widely. The main switch device in high frequency power switch circuit work with Fast Recovery Epitaxial Diode (FRED). It is critical to improve total capacity switch power supply that the good capacity of FRED. The paper give a detailed description of FRED characteristic parameter, discussing of the relationship between parameter and epitaxial layer. According the special requirement of FRED’s epitaxial layer, selecting low defector and special back damage wafer, taking special epitaxial process technique, reducing epitaxial defector, manage to improve the within wafer uniformity to below 2%.% 随着绿色节能产品的发展，高频开关电源的应用越来越深入和广泛。
高频大功率开关电路中主开关器件与快恢复二极管(FRED)配合使用，性能良好的FRED对提高开关电源的总体性能是至关重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重掺<100>硅单晶抛光片条纹状起伏缺陷研究王云彪，张为才，武永超，陈亚楠（中国电子科技集团公司第四十六研究所，天津 300220）摘 要：重掺<100>硅单晶片抛光后经微分干涉显微镜观测，抛光片边缘区域存在条纹状起伏缺陷。
通过分析条纹状起伏缺陷与重掺硅单晶中杂质的分布状况和<100>晶面本身腐蚀特性的关系，阐述了条纹状起伏缺陷形成的机理。
通过工艺试验，对比了不同工艺条件下抛光片表面微观形貌状况，分析了抛光过程中各工艺条件对表面条纹起伏缺陷的影响，采用3步抛光工艺，得到了表面平整和一致性好的抛光片表面，抛光片边缘无条纹起伏缺陷。
关键词：条纹起伏缺陷；微观形貌；抛光片中图分类号：TN305 文献标识码：A 文章编号：1001-3474（2012）05-0312-04Research of Striped Rolling Defects on Heavily Doped <100> Polished Silicon WafersWANG Yun-biao, ZHANG Wei-cai, WU Yong-chao, CHEN Ya-nan(No.46 Research Institute of CETC, Tianjin 300220, China)Abstract: Using differential interference contrast microscope observed striped rolling defects on the edge regions of Heavily doped < 100 > polished silicon wafers. Expounded the formation mechanism of the stripe rolling defects by analyzing the relationship between stripe rolling defects and the impurities distribution in heavily doped silicon crystal and the surface corrosion characteristics of <100> crystal orientation. Compared the surface microtopography with different polishing process conditions, researched the influence of polishing process conditions on surface striped rolling defects. Got polished silicon wafers with highly smooth surface, good consistency and no edge stripe rolling defects using three steps polishing process,.Keywords: Stripe rolling defects; Microtopography; Polished wafers Document Code: A Article ID: 1001-3474(2012)05-0312-04随着半导体工艺技术的不断进步，微机械与微电子电路对硅单晶衬底片的要求越来越高[1,2]。
这不仅体现在宏观几何参数的高精度，对于微观表面形貌也有了更高的要求。
微分干涉显微镜在半导体加工中的应用，使在线监测抛光片微观表面形貌起伏成为可能，有力地促进了硅抛光片加工工艺技术的进步。
重掺单晶由于拉晶过程中杂质的分凝效应[3]，极容易出现杂质条纹。
杂质条纹的出现，并不会影响晶体的电参数和使用情况，但是却对晶体的加工带来了新的困难，尤其是重掺单晶在经过化学机械抛作者简介：王云彪（1982- ），男，工程师，主要研究方向为半导体材料的抛光和清洗。
光过程中，杂质富集区的腐蚀速率与其他区域不一致，抛光过程中化学作用大于机械作用，从而在晶片表面形成和杂质条纹形状一致的凹凸起伏，这种表面的微观凹凸起伏对于<100>晶向重掺硅单晶抛光片尤为明显。
<100>晶向硅片化学腐蚀速率相对较快，特别是当电阻率达到10-3 Ω·cm甚至更低时，硅片边缘与中心区域的腐蚀速率差异明显，抛光片表面靠近边缘区形成的类似杂质条纹状的凹凸起伏更加严重，这种微观的起伏会引起外延后边缘的条纹及光刻工艺中的图形失真，从而对产品的成品率和质量产生严重影响，必须加以消除。
本文主要通过对比不同工艺条件下抛光后的硅片表面状况，分析了抛光工艺过程中条纹状起伏缺陷产生的机理及各工艺参数对条纹起伏程度的影响，适当调整工艺参数，实现了<100>重掺硅单晶抛光片加工。
1 缺陷检测我们采用SPM-19抛光机对10 cm P型<100>硅单晶片进行了抛光，单晶电阻率（2～4）×10-3 Ω·cm，径向电阻率不均匀性≤10%，浅杂质条纹。
抛光工艺条件：抛光布：SUBA600平布；抛光液：φ（MAZIN SR330）∶φ（水）=1∶20；压力：32.0 MPa；转速：55/110 r/min；抛光液流量：1.5 L/min；温度：抛光液25 ℃，抛光布40 ℃。
硅片抛光后经清洗检验合格片进行表面分析，分别通过WM-7S表面分析仪和Tropel Ultrasort平整度测试仪对抛光片的表面雾值和几何参数进行了测试，如图1和图2所示。
从图1中可以看出抛光片表面雾值很低，均匀性很好；从图2中可以看出，抛光片几何参数较好，数据分布并无规律可循。
图1 抛光片表面雾值测试图图2 抛光片几何参数测试图（单位：μm）我们将上述抛光片用OLYMPUS BX51M微分干涉显微镜进行表面观察发现，从抛光片边缘开始到距边缘1 cm～2 cm范围内，出现了如图3所示的条纹状起伏，表面起伏呈现类似背面杂质条纹状的环形。
当这种起伏较浅时，很难用肉眼直接观测到。
我们通过上面雾值与几何参数测试，并没有发现此类缺陷。
因此，这是一类微观缺陷，起伏程度＜1 μｍ。
同一片抛光片，我们观测抛光片中心区域微观表面，如图4所示，中心区域表面平坦，无起伏缺陷。
这说明在抛光加工过程中，硅片边缘与中心区域所处的状态是不一致的。
图3 抛光片边缘微观形貌 图4 抛光片中心微观形貌2 缺陷机理分析硅片抛光是一种化学和机械过程。
在抛光加工中，硅片表面与抛光液中碱的化学腐蚀反应生成可溶性的硅酸盐，通过细而柔软和带有负电荷的SiO 2胶粒（粒度常为50 nm～70 nm）的吸附作用和与抛光布（衬垫）间的机械摩擦作用及时去除反应物。
化学腐蚀和机械摩擦两种作用互相连续、交替和循环进行。
当达到化学、机械作用的平衡时，便可获得最佳的光亮“镜面”。
碱性二氧化硅胶体化学机械抛光技术综合了化学抛光无损伤和机械抛光易获平整、光亮表面的特点[4]。
硅片在抛光过程中，中心平坦，边缘出现条纹状起伏，说明边缘的化学作用强于机械作用，由于局部化学腐蚀较快，从而产生缺陷，缺陷具体情况与晶体本身的状况和抛光工艺条件有关。
2.1 晶体本身影响在硅片抛光过程中，并不是所有晶片都出现这种条纹状起伏缺陷，只是对于<100>晶向重掺硅片才有可能出现。
我们对不同晶向、电阻率及导电类型的硅片，在相同工艺条件下抛光后观察表面状况，具体状况见表1。
表1 不同类型晶片抛光后表面状况对比表由此可以看出，抛光片表面出现条纹状起伏，与晶片本身的晶向和电阻率关系很大。
当晶体电阻率>10-2Ω·cm时，无论晶片电阻率大小和晶向，在相同抛光工艺条件下，抛光片表面微观形貌平整；当晶体电阻率达到10-3Ω·cm量级甚至更低时，<111>晶向硅片表面平整，<100>晶向硅片表面出现条纹状凹凸起伏，与晶体的N、P型无关。
表面条纹状起伏只出现在电阻率达到10-3Ω·cm 量级甚至更低的<100>晶向硅片表面，主要是因为杂质条纹和<100>面腐蚀速率造成的。
在拉制电阻率更低的单晶时，需要掺入更多的杂质，由于不同元素的分凝系数不同，在晶体边缘便会产生杂质条纹。
杂质条纹区域晶格失配和应力较大，抛光时化学腐蚀速率相对较快。
另一方面，<100>晶面原子价键密度大[5]，腐蚀速率相对<111>面快，晶片边缘接触抛光液较多，相对中心区域很容易产生腐蚀速率差，杂质条纹区域也集中在边缘，两者叠加就产生了条纹状起伏缺陷。
因此，单晶本身的性质对后续加工起着重要的影响，尤其是重掺硅单晶中，杂质的均匀分布不仅影响硅单晶电阻率的均匀性，也是决定抛光片表面是否产生边缘条纹起伏的主要因素。
2.2 抛光工艺影响2.2.1 工艺试验抛光工艺决定着抛光片表面质量的优劣，适宜的抛光工艺条件可以有效降低不同晶向、掺杂剂、电阻率及杂质分布所带来的影响，从而加工出表面质量高度一致的硅抛光片。
抛光布、抛光液配比及抛光液流量是抛光工艺条件的主要组成部分，在本文中，我们主要围绕这三项抛光工艺条件开展试验，具体情况见表2。
表2 不同工艺条件抛光试验表2.2.2 结果分析2.2.2.1 抛光布对表面影响由试验1-3可以看出，采用格布抛光后，硅抛光片表面条纹变浅，采用SUBA800格布后，表面条纹非常浅。
这是因为，在抛光过程中，抛光盘与抛光布由于压力作用紧密结合在一起，抛光盘与抛光布间留给抛光液传导的缝隙很小，一般为几十到几百伏，尤其是当硅片厚度较薄或采用抛光垫抛光时，抛光液传导的缝隙会更小，再加上抛光盘高速旋转的离心力作用，使得抛光液很难在抛光布上均匀分布，大量抛光液在抛光盘边缘富集。
抛光液在抛光盘边缘的富集使得硅片边缘总是接触大量的抛光液而中心区域接触的抛光液较少，造成边缘与中心区域腐蚀速率的差异，在杂质富集区产生条纹起伏。
采用格布抛光，抛光液通过表面的沟槽传导的抛光布的各个区域，减小了硅片不同区域因为接触抛光液多少产生的腐蚀速率差。
与SUBA600相比，SUBA800抛光布硬度由邵氏硬度80提高到83，压缩比由4.2%降低到3.3%，因此，采用SUBA800抛光，硅片的塌边更小，表面一致性更好，但是随着硬度的增加，抛光片表面粗糙程度变大。
2.2.2.2 抛光液配比对表面的影响由试验4-7可以看出，抛光液浓度过高或过低，抛光后表面都会产生不同程度的条纹起伏。
当抛光液配比为1∶10时，抛光液的pH值很高，抛光过程的化学反应速率很快，抛光去除速率高达1.2 μm/min，杂质富集区相对其他地方腐蚀速率较快，抛光后表面条纹起伏明显，粗糙度大，如图5所示。
