钢筋的加工与安装
钢筋的加工工艺
钢筋的切割：根据设计图纸， 使用切割机将钢筋切割成所 需的长度和形状。
钢筋的弯曲：使用弯曲机将 钢筋弯曲成所需的形状，如 直角、弧形等。
钢筋的焊接：使用焊接机将 钢筋连接在一起，形成钢筋 骨架。
钢筋的绑扎：使用绑扎丝将 钢筋固定在模板上，确保钢 Nhomakorabea的位置准确。
钢筋的防腐处理：在钢筋表 面涂刷防腐涂料，防止钢筋 腐蚀。
钢筋混凝土结构的施工工艺
钢筋绑扎：按照设计图纸，将钢筋绑扎成所 需的形状和尺寸
模板安装：安装钢筋后，安装模板，确保模 板的平整度和垂直度
混凝土浇筑：在模板内浇筑混凝土，确保混 凝土的密实度和均匀性
养护：混凝土浇筑完成后，需要进行养护， 确保混凝土的强度和耐久性
拆模：混凝土达到一定强度后，可以拆除模 板，进行下一步施工
钢筋的符号和标注
钢筋的符号：表示钢筋的直径、长度、形状等 标注方法：包括平面标注法和立面标注法 标注内容：包括钢筋的型号、直径、长度、间距等 标注原则：清晰、准确、简洁，便于理解和施工
钢筋的连接方式
焊接：通过加热 使钢筋熔化，冷 却后连接在一起
绑扎：通过绑扎 丝将钢筋绑扎在 一起
机械连接：通过 机械手段将钢筋 连接在一起，如 螺纹连接、套筒 连接等
钢筋识图
汇报人：XX
目录
01 02 03 04 05 06
添钢钢钢钢钢 加筋筋筋筋筋 目的图的混识 录基纸加凝图 项本的工土的 标知识与结实 题识别安构践
装识应 图用
01
单击此处添加章节 标题内容
02
钢筋的基本知识
钢筋的种类和用途
钢筋种类：热轧钢筋、冷轧钢筋、冷拉钢筋、钢丝绳等 热轧钢筋：主要用于建筑结构、桥梁、隧道等工程 冷轧钢筋：主要用于预应力混凝土结构、钢筋混凝土结构等 冷拉钢筋：主要用于建筑结构、桥梁、隧道等工程 钢丝绳：主要用于吊装、牵引、捆绑等用途
钢筋识图入门知识
钢筋识图入门知识钢筋翻样基础知识·名词解释·计算公式大全1、钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。
如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。
“锚固长度”应成为钢筋工的第一概念。
锚固长度是图集中的固定值。
在《平法》各本图集中均有列表锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。
选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。
在任何情况下，锚固长度不得小于250mm。
非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。
当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。
当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。
框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0. 4laE 加15d直角钩。
2、纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。
在任何情况下搭接长度不得小于300mm。
搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。
3、受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别。
保护层厚度在图纸的结构说明页中均有详细规定。
一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是3 0mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。
保护层问题通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。
完整word版,图解各种钢筋知识_钢筋知识大全,推荐文档
受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋、吊筋等。
怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。
如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。
以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。
分布筋:出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。
作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。
（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。
）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。
架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。
（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。
如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。
架立钢筋的直径与梁的跨度有关。
）贯通筋：是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
架立筋和贯通筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。
钢筋识图手把手教你讲课文档
在有些配筋图中， 若没有注示弯起角度时，可根据梁板高度来确定，当梁断面高≥0.8m时，
按60度角；当梁断面高＜0．8m时，按45度角。 板均按30度角。
第28页，共90页。
弯起钢筋弯曲部分的增加长度可按下表进行：
n 3、钢筋量度差计算可整理成如下表格：
钢筋量度差表（钢筋直径d）
钢筋类别 Ⅰ级钢筋 Ⅱ级钢筋
30° 0.30d
45° 0.54d
60° 0.90d
90°
1.75d
2.07d
第31页，共90页。
钢筋外包尺寸——外皮至外皮尺寸，由构件尺寸减保护层
厚得到。
钢筋下料长度=直线长=轴线长度 =外包尺寸－中间弯折处量度差值＋端部弯钩增长值。
（7）附加钢筋。因构件几何形状或受力情况变化而增加的附加筋，
如吊筋、腰筋等。
第6页，共90页。
第7页，共90页。
第8页，共90页。
第9页，共90页。
第10页，共90页。
1.4 钢筋工程量计算
钢筋工程量计算的基本表达式为：
钢筋工程量＝钢筋下料长度(m)×相应钢筋每米重量(kg/m)
式中：钢筋下料长度(m) ＝构件图示尺寸－砼保护层厚度＋钢 筋弯钩增加长度＋弯起钢筋弯起部分的增加长度－量度差(钢筋
钢筋绑扎搭接接头连接区段的长度为1.3 Ll计算（Ll为搭接长度
），凡搭接接头中点位于该连接区段长度内的搭接接头均属于同 一连接区段， 如图
第36页，共90页。
钢筋的接头
一般钢筋出厂时，为了便于运输，除小直径的盘圆钢筋外
，每根长度多为10～12m左右，在实际使用时，有时 要求成型钢筋总长超过原材料长度，或者为了节约 材料，需利用被剪断的剩余短料接长使用，就有了 接头。为了保证两根钢筋的接头能起到整体传力作 用，有下列规定： （1）焊接接头。钢筋的接头最好采用焊接，采用焊 接接头受力可靠，便于布置钢筋，并且可以减少钢 筋加工工作量和节约钢筋。焊接接头主要有闪光对 焊和电弧焊两种。

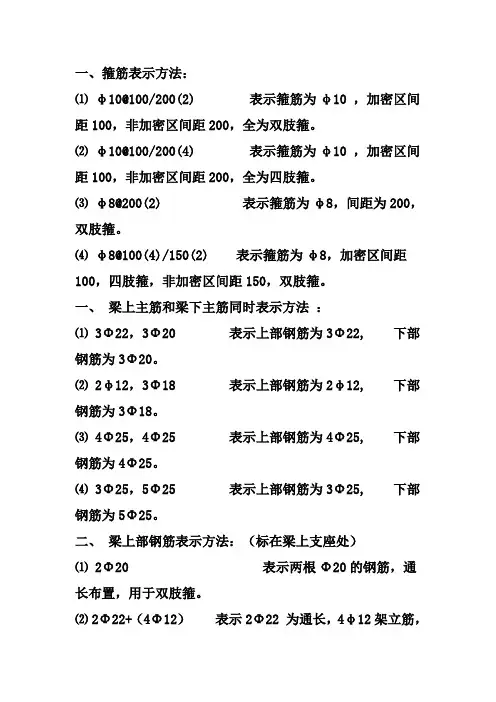

钢筋识图必备基础
一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋识图入门
钢筋识图入门 1一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）更多工程实例资料、图纸请浏览工百科⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋知识图示讲解一看便会
25
20
_
35
30
_
35
30
三
_
30
25
_
40
35
_
40
35
抗震锚固长度计算 二级抗震等级 laE=1.15la 三级抗震等级 laE=1.05la 四级抗震等级 laE=1.05la
1.2.3 减小锚固长度的措施
末端与钢板穿孔塞焊
末端与短钢筋双面贴焊
机械锚固
1.3 钢筋连接
钢筋连接
钢筋长度不够需要接长所发生的驳接。 绑扎搭接、焊接、机械连接。
连接原则
受拉钢筋搭接接头面积百分率(% )
≤25
50
100
ζ
1.2
1.4
1.6
ζ为受拉钢筋搭接长度修正系数，与同一连接区内搭接钢筋的截面面积有关。
非抗震搭接长度
抗震设计搭接长度
钢筋绑扎搭接接头
钢筋的焊接接头
帮条双面焊 帮条单面焊 搭接焊 接触对焊
混凝土保护层
定义
纵向受力钢筋的外表面到截面边缘的垂直距离，称为混凝土保护层厚度，用c表示。
钢筋知识
单击添加副标题
1.1钢筋标识 1.2钢筋锚固 1.3钢筋连接
1.1 钢筋标识
单击此处可添加副标题
按外形分类 圆钢和螺纹钢 按照生产工艺分类 热轧钢筋： HPB235；HRB335；HRB400；RRB400 预应力钢绞线： 消除应力钢丝：光面螺旋肋；刻痕 热处理钢筋 冷处理钢筋：冷拔低碳钢丝;冷轧带肋钢筋等
受力钢筋的接头宜设置在受力较小处，在同一根钢筋上宜少设接头。 轴心受拉及小偏心受拉杆件（如桁架和拱的拉杆）的纵向不得采用绑扎搭接接头。 受拉钢筋的直径d＞28mm及受压钢筋直径d ＞32mm时，不宜采用绑扎搭接接头。
钢筋识图入门
钢筋识图入门一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋识图入门知识大全完整版
钢筋识图入门知识大全 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.N是受扭筋的意思，G是构造筋的意思！7没有标注N 的就是构造钢筋G,G是15D,N是LaE受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。
怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。
如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。
以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。
分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。
作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。
（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。
）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。
架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。
（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。
如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。
初级钢筋识图入门[1]
![初级钢筋识图入门[1]](https://img.taocdn.com/s3/m/d15b6d114431b90d6c85c747.png)
一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
钢筋识图大全(1)
钢筋识图大全一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
学习资料大全钢筋识图入门
一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋识图,基本知识
钢筋的基本常识一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋识图入门
钢筋识图入门一、钢筋的表示1.箍筋表示方法：1)φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
2)φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
3)φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
4)φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
2.梁上主筋和梁下主筋同时表示方法：1)3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
2)2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
3)4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
4)3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
3.梁上部钢筋表示方法：（标在梁上支座处）1)2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
2)2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
3)6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
4)2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
4.梁腰中钢筋表示方法：1)G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
2)G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
3)N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
4)N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
5.梁下部钢筋表示方法：（标在梁的下部）1)4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
2)6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
3)6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
4)2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、箍筋表示方法：
⑴$ 10@100/200(2)
表示箍筋为 $ 10，加密区间距100,非加密区间距 200,全为双
肢箍。
⑵ $10@100/200(4) 表示箍筋为$10 ,加密区间距 100,非加密区间距 200,全为四 肢箍。
⑶ $8@200(2) 表示箍筋为$8,间距为 200,双肢箍。
⑷ $8@100(4)/150(2) 表示箍筋为$8,加密区间距 100,四肢箍,非加密区间距 150, 双肢箍。
一、梁上主筋和梁下主筋同时表示方法 ： ⑴ 3 ①22, 3①20
表示上部钢筋为 3 ① 22, 下部钢筋为 3 ① 20。
⑵ 2 $12， 3①18
表示上部钢筋为 2$12, 下部钢筋为 3 ① 18。
⑶ 4 ①25, 4①25
表示上部钢筋为 4 ① 25, 下部钢筋为 4 ① 25。
⑷ 3 ①25, 5①25
表示上部钢筋为 3 ① 25, 下部钢筋为 5 ① 25。
二、 梁上部钢筋表示方法：(标在梁上支座处)
⑴2①20 表示两根 ①20的钢筋，通长布置，用于双肢箍。
⑵2①22+( 4①12) 表示2①22为通长，4 $ 12架立筋，用于六肢箍。
⑶6①25 4/2 表示上部钢筋上排为 4①25,下排为2①25。
⑷2①22+ 2①22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、 梁腰中钢筋表示方法：
⑴ G2$12
表示梁两侧的构造钢筋， 每侧一根 $12。
⑵G4①14
表示梁两侧的构造钢筋， 每侧两根 ①14。
⑶N2①22
表示梁两侧的抗扭钢筋， 每侧一根 ①22。
⑷N4①18 表示梁两侧的抗扭钢筋， 每侧两根 ①1& 四、 梁下部钢筋表示方法：(标在梁的下部)
⑴4①25
表示只有一排主筋，4①25全部伸入支座内。
⑵6①25 2/4
表示有两排钢筋，上排筋为 2①25，下排筋4①25。
⑶6①25 (-2 ) /4
表示有两排钢筋，上排筋为 2①25,不伸入支座，下排筋 4①25， 全部伸入支座。
⑷2①25 + 3①22 (-3 ) / 5①25 表示有两排筋，上排筋为
5根。
2①25伸入支座，3①22,
不伸入支座。
下排筋 5①25,通长布置。
五、 标注示例： KL7 ( 3) 300X 700 Y500X 250
$10@100/200(2) 2 ①25
N4 ①18
(-0.100 )
4 ① 25
6 ① 25 4/2 6 ① 25 4/2 6 ① 25 4/2 4 ① 25 4
①25 2 ①25 4 ①25 300X 700 N4
$10 KL7(3) 300 X 700 表示框架梁 7，有三跨，断面宽 300，高 700。
Y500X 250 N4① 18 表示梁下加腋，宽 500，高 250。
表示梁腰中抗扭钢筋。
0 10@100/200（2） 2①25表示箍筋和架立筋。
-0.100 表示梁上皮标高。
N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根. G2B12指梁
的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.
N是受扭筋的意思，G是构造筋的意思！
7 没有标注N的就是构造钢筋G,G是15D,N是LaE
受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。
怎么样区分板的受力筋跟分布筋？
以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于
长跨方向的钢筋是架立筋。
如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。
以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；
以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，
负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。
分布筋：出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。
作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在
垂直于受力钢筋方向产生的裂缝.属于构造钢筋。
（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。
）
图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋
箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外, 用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
是梁和柱抵抗剪力配置的环
形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。
单肢箍双肢箍
•单肢箍cm出现在农房橡条*公园围墙立柱，車麻架空构件等小工程，在抗震框架梁柱不允唸用；
2.梁类构件宜设计为喝数肢箍.不宜岀現奇航茨超宀
架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。
（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。
如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。
架立钢筋的直径与梁的跨
度有关。
）
贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
架立筋和贯通筋有什么区别？
在钢筋布置上，架立钢筋是布置本跨的1/3.也就是说，本跨梁存在左右支座钢筋•通长钢筋是全长布置，
架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝
土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。
用于定位的后来可以不用，无须计算，而结构架立筋则须计
算。
架立筋起一定的受压作用，可以在一定程度上提高梁的承载力。
这是两个互相交叉的概念。
贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可
以搭接或焊接，但不改变直径。
贯通筋既可以是受力钢筋，也可以是架力钢筋。
架立筋是构造要求的非受力钢筋，一般布置在梁的受压区且直径较小。
当梁的支座处上部有
负弯矩钢筋时，架力筋可只布置在梁上的跨中部分，两端与负弯矩钢筋搭接或焊接。
搭接时
也要满足搭接长度的要求并应绑扎。
架力筋也有贯通的，如规范中规定在梁上部两侧的架力
筋必须是贯通的，此时的架力筋在支座处也可承担一部份负弯矩。
如果在梁的上下都有通长的钢筋，一般在梁上（受压区）且直径较小的是架力筋，在梁下的
是都受力钢筋。
负筋：就是负弯矩钢筋，弯矩的定义是下部受拉为正，而梁板位置的上层钢筋在支座位置根
据受力一般为上部受拉，也就是承受负弯矩，所以叫负弯矩钢筋。
（支座有负筋，是相对
而言的，一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。
一般结构构件受
力弯矩分正弯矩和负弯矩，抵抗负弯矩所配备的钢筋称为负筋，一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。
当梁、板的上部钢筋通长时，大家也习惯地称之
为上部钢筋，梁或板的面筋就是负筋）
拉结筋：在无法同时施工的两个或多个构件之间预留的起拉结作用的钢筋就是拉结筋加强框架填充墙与柱连结的受力钢筋，提高了填充墙稳定性和抗震能力。
直彰与者I
腰筋又称“腹筋”，他的得名是因为他的位置一般位于梁两侧中间部位而得来的，是梁中部
构造钢筋，主要是因为有的梁太高，需要在箍筋中部加条连接筋（梁侧的纵向构造钢筋实际
中又称为腰筋）
在梁高450mm就应沿梁高两侧应设腰筋，所以数量上就不会少于2根。
腰筋的直径最小的
直径为10mm间距不应大于200mm同时面积配筋率不应小于百分之0.3，在梁两侧的纵向构造钢筋（腰筋）之间还要配置拉结钢筋。
一般民用建筑的腰筋直径用16和18就可以了, 拉筋用圆&
图中悬臂梁，在其上部的钢筋为受力筋。
