XPS表面分析技术在材料研究中的应用
xps的原理与应用
XPS的原理与应用1. 什么是XPS？X射线光电子能谱（X-ray Photoelectron Spectroscopy，XPS）是一种表面分析技术，用于研究材料的化学成分和电子状态。
它是通过照射材料表面的X射线，测量材料表面电子的能量分布来获取信息的。
XPS不仅可以得到材料的元素组成，还可以了解元素的氧化态、表面化学键的环境等信息。
2. XPS的工作原理XPS是基于光电效应的原理工作的。
当X射线照射到材料表面时，X射线与材料中的原子发生相互作用，其中一部分X射线被吸收，其中一部分被散射。
被吸收的X射线能量大约为束缚能与X射线能量之差。
被吸收的X射线能量足以使得材料中的原子电子跃迁到一个能量较高的态。
这些电子以一定的能量和角度从材料表面逸出，并被称为光电子。
这些逸出的光电子的能量将与原子或分子的电子能级有关，从而可以得出材料的化学成分和表面状态。
3. XPS的仪器和组成部分XPS仪器由以下主要部分组成： - X射线源：提供光源，可以是一台X射线管或是一台恒温恒流的X射线源。
- 分析仪器：用于分析逸出的光电子的能量和角度分布。
- 探测器：用于接收并测量逸出的光电子，常用的探测器有多道探测器和球面能量分析器（Hemispherical Energy Analyzer）。
- 数据采集和处理系统：用于采集并分析探测器接收到的光电子信号。
4. XPS的应用领域4.1 表面化学组成分析XPS的主要应用是对材料的表面化学成分进行分析。
通过测量光电子的能量分布，可以判断样品中的元素种类和数量，甚至可以确定元素的氧化态。
4.2 元素深度分析通过控制X射线的能量，可以实现不同深度的元素分析。
这种能量调谐的XPS称为角分辨X射线光电子能谱（Angle Resolved XPS，ARXPS）。
通过ARXPS技术，可以研究材料的表面成分和深层成分的分布情况。
4.3 表面化学键分析XPS还可以提供材料表面化学键的信息。
xps的原理及应用
XPS的原理及应用1. XPS的概述X射线光电子能谱（X-ray Photoelectron Spectroscopy，XPS）是一种常用的表征材料表面和界面化学组成的表面分析技术。
它基于X射线和光电效应，通过测量样品表面的光电子能谱来分析元素的种类、化学状态和表面含量。
2. XPS的原理XPS技术的原理是通过X射线照射样品表面，使得样品表面的原子发生光电效应产生光电子。
根据光电子的能量分布和强度，可以确定样品表面的化学元素的种类和含量，以及其化学态。
XPS的原理主要包括以下几个方面：2.1 X射线的作用通过使用X射线可激发样品表面的原子产生光电效应。
X射线的能量在几百电子伏特到几千电子伏特之间，具有良好的穿透性。
X射线在样品表面与原子和电子相互作用，并将电子从样品中抽取出来，形成光电子。
2.2 光电子的能量测量测量光电子的能量分布以及强度，可以确定元素的种类、含量和化学状态。
光电子的能量与其从样品中脱离所需的能量差有关。
根据能量的分布和峰形，可以得到样品表面的元素种类和含量，以及其他化学信息。
2.3 分辨能量的测量XPS技术具有较高的分辨能力，可以测量不同元素之间的能级差异。
通过测量不同元素的光电子能谱，可以确定元素的化学状态，如氧化态、还原态等。
3. XPS的应用XPS技术在材料科学、化学、物理学等领域有广泛的应用。
以下是XPS技术的一些主要应用：3.1 表面化学分析XPS技术可以用于对材料表面的化学组成进行分析。
通过测量光电子能谱，可以确定材料表面的元素种类和化学状态，以及各元素的含量。
这对于研究材料的性质、表面改性和表面反应具有重要意义。
3.2 薄膜分析XPS技术可以用于薄膜的分析。
通过测量光电子能谱，可以确定薄膜的元素组成、界面结构和化学状态。
这对于研究薄膜的制备和性能具有重要意义。
3.3 腐蚀和氧化研究XPS技术可以用于腐蚀和氧化的研究。
通过测量光电子能谱，可以确定材料表面的化学状态和含量的变化，以及腐蚀和氧化过程中的反应机制。
XPS分析技术及其在材料微分析方面中的应用
XPS分析技术及其在材料微分析方面中的应用摘要：本文介绍了X 射线光电子能谱（XPS）分析技术的基本原理、技术特点、研究进展、分析仪器构成以及在材料微分析方面的实际应用。
关键词：XPS分析技术；微分析；应用1、引言：近年来，利用各种物理、化学或机械的工艺过程改变基材表面状态、化学成分、组织结构或形成特殊的表面覆层，优化材料表面，以获得原基材表面所不具备的某些性能，如高装饰性、耐腐蚀、抗高温氧化、减摩、耐磨、抗疲劳性及光、电、磁等，达到特定使用条件对产品表面性能的要求的各种表面特殊功能处理技术得到迅速发展；对表面分析技术发展提出更高要求[1]。
材料表面分析业已发展为一种常用的仪器分析方法，特别是对于固体材料的分析和元素化学价态分析。
目前常用的表面成分分析方法有：X射线光电子能谱（XPS），俄歇电子能谱（AES），静态二次离子质谱（SIMS）和离子散射谱（ISS）。
AES分析主要应用于物理方面的固体材料科学的研究，而XPS的应用面则广泛得多，更适合于化学领域的研究[2]。
SIMS和ISS由于定量效果较差，在常规表面分析中的应用相对较少[3]。
但近年随着飞行时间质谱（TOF-SIMS）的发展，使得质谱在表面分析上的应用也逐渐增加。
X射线光电子能谱（XPS）也被称作化学分析用电子能谱（ESCA）。
该方法是在六十年代由瑞典科学家Kai Siegbahn教授发展起来。
三十多年的来，X射线光电子能谱无论在理论上和实验技术上都已获得了长足的发展。
XPS已从刚开始主要用来对化学元素的定性分析，业已发展为表面元素定性、半定量分析及元素化学价态分析的重要手段。
XPS的研究领域也不再局限于传统的化学分析，而扩展到现代迅猛发展的材料学科。
目前该分析方法在日常表面分析工作中的份额约50%，是一种最主要的表面分析工具。
在X射线源上，已从原来的激发能固定的射线源发展到利用同步辐射获得X射线能量单色化并连续可调的激发源[6]；传统的固定式X射线源也发展到电子束扫描金属靶所产生的可扫描式X射线源；X射线的束斑直径也实现了微型化，最小的束斑直径已能达到6μm使得XPS在微区分析上的应用得到了大幅度的加强。
说明xps分析的原理应用及特点
说明XPS分析的原理应用及特点1. 引言X射线光电子能谱（X-ray photoelectron spectroscopy，简称XPS）是一种用于分析材料表面化学成分和化学状态的非破坏性表征技术。
本文将对XPS分析的原理、应用和特点进行说明。
2. 原理XPS利用高能X射线轰击材料表面，通过测量材料表面逸出的光电子能谱来获得有关材料化学成分和化学状态的信息。
其基本原理如下： - X射线入射：高能X 射线束通过X射线源作用在样品表面，激发样品表面原子的束缚电子。
- 光电子逸出：激发的束缚电子获得足够的能量克服束缚力，从样品表面逸出成为自由电子。
- 能谱检测：逸出的光电子根据能量不同形成能谱，通过能量分辨仪进行检测和分析。
- 数据分析：通过对能谱的峰位、峰面积和峰形等进行分析，可以获得样品表面元素的组成和化学状态信息。
3. 应用XPS技术在多个领域有广泛的应用，以下列举几个常见的应用场景：3.1 表面成分分析XPS可以准确测量材料表面的元素组成和化学状态，可以表征材料的成分。
在材料科学、化学、生物医学等领域中，XPS被广泛用于表面成分分析。
3.2 化学反应分析XPS能够跟踪材料表面化学反应的过程和机制，通过观察化学反应前后材料表面的变化，可以获得有关反应的信息。
3.3 材料表面状态研究XPS可以研究材料表面的电荷状态、化学键形成和断裂等变化。
这对于了解样品在化学、电子学等方面的性质具有重要意义。
3.4 腐蚀和污染研究XPS可以追踪材料表面腐蚀和污染的过程，分析腐蚀和污染物的成分和形态。
这对于材料保护、环境保护等方面具有重要意义。
4. 特点XPS作为一种高精准度的表征技术，具有以下特点：4.1 高分辨率XPS能够实现较高的能量分辨率，可以准确测定光电子能谱的峰位和峰形，从而得到更准确的表征数据。
4.2 高灵敏度XPS对材料表面的元素非常敏感，可以检测到较低浓度的元素。
这对于分析痕量元素具有重要意义。
xps的工作原理及应用
XPS的工作原理及应用简介XPS（X-ray Photoelectron Spectroscopy，X射线光电子能谱）是一种表征材料表面元素及化学状态的表征手段。
它利用X射线照射样品表面，通过分析样品表面电子的能量分布来获取元素的信息。
XPS广泛应用于材料科学、表面化学、纳米科学等领域，为研究材料性质和表面反应机制提供了重要的手段。
工作原理XPS的工作原理主要基于X射线的相互作用原理。
当样品表面被X射线照射时，元素的内层电子就会吸收掉X射线的能量，从而使得这部分电子逸出，并成为光电子。
根据光电子能量与逸出深度的关系，可以得到元素的能谱信息。
XPS通常使用单色X射线源作为光源，这样可以确保X射线的能量单一。
在照射样品的同时，通过调整束缚电压，可以选择性地使得不同能量的光电子进入能谱仪。
能谱仪中的能谱分析器可以将光电子按照能量进行分离，并触发一个探测器进行信号采集。
应用领域物质表面化学性质研究XPS可以分析材料表面的元素组成和化学状态，为研究物质的表面化学性质提供了直接的手段。
通过分析元素的价态和化学键的形态，可以了解材料的催化性能、电化学性能、界面反应机理等信息。
表面形貌研究XPS可以对材料表面的形貌进行表征。
例如，可以通过分析材料表面元素浓度的变化，来研究材料表面的退化情况、污染物的分布等。
同时，还可以通过表面化学计量知识，研究表面形貌与功能之间的联系。
薄膜生长与界面反应研究XPS可以对薄膜生长和界面反应过程进行研究。
由于XPS具有高表面灵敏度和高化学状态分辨率，可以实时监测材料表面的化学变化，以及材料界面的结构和性质变化。
这对于薄膜生长过程的优化和界面反应机理的理解具有重要意义。
环境科学研究XPS可以用于环境科学领域的研究。
例如，它可以分析空气中的颗粒物表面成分，了解大气污染的来源和演化过程。
同时，XPS还可以研究水中污染物的吸附与解吸过程，为环境治理提供科学依据。
结论XPS是一种非常重要的表面分析技术，可以提供元素组成和化学状态的详细信息。
xps的原理及其应用
XPS的原理及其应用1. XPS的概述XPS（X-ray Photoelectron Spectroscopy）是一种表面分析技术，它通过入射X射线照射样品，测量材料中逸出的电子能谱来分析样品的元素组成和化学状态。
XPS主要基于光电效应原理和荷电屏蔽效应原理进行分析。
2. XPS的基本原理XPS利用入射X射线激发样品表面的原子，使其逸出的电子被收集和分析。
电子逸出的能量与样品中原子的化学状态密切相关，通过测量电子能谱，可以了解样品的元素组成、化学状态、氧化还原状态等信息。
具体而言，XPS的基本原理如下： - X射线源：XPS使用具有高能量的X射线作为激发源，常用的是具有镓或铝阳极的X射线源。
- 入射X射线：X射线通过X射线源发出，并照射到样品的表面。
- 光电子逸出：入射X射线与样品原子发生相互作用，使电子从原子的内层轨道逸出，逸出的电子称为光电子。
- 荷电屏蔽效应：逸出的光电子在穿越样品表面时，会受到其他原子的屏蔽作用，从而发生能量损失。
- 检测和分析：逸出的光电子根据能量进行分析和检测，得到电子能谱图，通过分析电子能谱，可以确定样品的化学成分和状态。
3. XPS的应用领域XPS具有非常广泛的应用领域，以下列举了几个典型的应用场景：3.1 表面化学分析XPS可以用于对材料表面的化学成分进行分析，从而了解材料的表面组成、含量和化学状态。
这对于材料研究、表面处理和质量控制非常重要。
3.2 薄膜研究XPS可以评估和分析薄膜材料的表面成分和溢出问题，帮助研究人员更好地理解薄膜的性能和稳定性。
3.3 界面分析XPS可以揭示材料的界面特性，例如界面反应、沉积物和缺陷等。
这对于理解材料的界面性质、界面失效和界面反应具有重要意义。
3.4 催化剂研究XPS可以用于催化剂的表征和性能评估，帮助研究人员了解催化剂的表面组成、氧化状态和反应机制。
3.5 生物材料研究XPS可以用于分析生物材料的表面化学成分和功能基团，帮助研究人员了解生物材料的表面性质和相互作用机制。
XPS表面分析技术在材料研究中的关键应用
XPS设备与分析5
XPS测试设备与分析
• 在单色（或准单色）X射线照射下，测量材 料表面所发射的光电子能谱来获取表面化 学成分、化学态、分子结构等方面的信息， 这种表面分析技术称为X射线光电子能谱 （XPS）。
• XPS由X-ray激发源、样品室、能量分析器、 PSD位置灵敏探测器和数据处理系统及超高 真空系统等组成。
工 作 示 意 图
E k=hv-E b-Φ
式中E k为光电子动能，h v 为激发光能量，E b是固体中电子结合能，Φ为逸出功
XPS表面分析技术在材料研究中的关 键应用
XPS提供的测量信息
XPS设备与分析17
• 元素：XPS能检测除H以外的所有元素，检测限0.1% atom原子浓度。(原子浓度和实际材料配比的摩尔数相 当,在我们日常的检测限:1%-3%)
• 根据样品中各单质元素及化合物的XPS结合能的 特征峰位、峰形,对照结合能标准手册,确定单质 元素及化合物的表面化学状态、化学结构;
• 例如: SnO2薄膜的XPS窄扫描C1s及Sn3d5/2谱图, 经曲线拟合分峰, C1s=285.2eV 、 Sn3d5/2=487.6eV,由于荷电效应，实际测得污染 碳和标准的污染碳相差，那么真实的Sn3d5/2特 征峰的结合能
• XPS图谱 • 曲线拟合分峰 • 确定峰位和强度
XPS设备与分析23
XPS表面分析技术在材料研究中的关 键应用
XPS图谱包含的信息 • 内能级
• 价能级
• 俄歇跃迁系列
XPS表面分析技术在材料研究中的关 键应用
XPS设备与分析24
Ag的XPS宽扫描图(3s,3p,3d )
XPS设备与分析25
材料研究分析方法XPS
材料研究分析方法XPSX射线光电子能谱（X-ray photoelectron spectroscopy，XPS）是一种广泛应用于材料研究和分析的表征技术。
它利用入射的X射线激发材料表面的电子，测量所产生的光电子的能量分布，从而确定样品的化学组成、元素状态和电子结构等信息。
本文将介绍XPS的基本原理、仪器及其应用。
XPS的基本原理是利用X射线激发材料表面的原子和分子，使其内层电子跃迁到外层，产生光电子。
这些光电子的动能与原子或分子的电子结构、化学环境和束缚能有关。
通过测量光电子的能谱，可以得到元素的化学状态、电荷状态和化学键的形式等信息。
XPS的实验装置一般包括X射线源、光学系统、电子能量分析器和探测器。
X射线源通常是基于一个X射线管，产生具有一定能量和强度的X射线。
光学系统将X射线聚焦到样品表面，同时也可以调节入射角度和区域。
电子能量分析器由能量选择器和探测器组成，能够分析光电子的能量分布。
探测器可以是多个位置灵敏的通道探测器，也可以是二维面探测器，用于测量光电子的能谱图像。
整个实验装置可以通过各种外围设备和计算机进行控制和数据处理。
XPS广泛应用于表面和界面的化学分析、薄膜和涂层的研究、材料的性能表征等领域。
在表面化学分析中，XPS可以用来确定元素的种类和含量，分析化学键的形式和强度，表征材料的化学性质和表面组成。
在薄膜和涂层研究中，XPS可以用来分析薄膜的厚度、界面的结构和反应机理，以及薄膜的成分和含量。
在材料性能表征中，XPS可以用来研究材料的电子结构、能带结构和载流子状态，了解材料的电子特性和导电机制。
XPS作为一种非接触性和表面敏感的表征技术，具有高分辨率、高灵敏度和高静态深度分辨能力等优点。
然而，XPS也有一些局限性，例如不能获取样品的化学状态和元素的价态，不能分析材料的体积成分等。
此外，XPS在样品准备和实验条件等方面要求较高，样品表面必须光滑且真空条件下进行测量。
总体而言，XPS是一种非常有用的表征技术，可以提供材料的表面和界面的化学信息，对于材料研究和分析具有重要的应用价值。
XPS在无机材料界面分析中的应用
XPS在无机材料界面分析中的应用X射线光电子能谱(X-ray photoelectron spectroscopy, XPS)是一种常用的表征材料表面成分和分析表面化学键的技术。
它适用于大多数固体表面、气相和溶液中的物质分析。
无机材料界面分析是其中的一个重要应用领域。
本文将介绍XPS在无机材料界面分析中的应用。
一、XPS原理XPS是利用光电效应，测定材料中原子的价态和化学键的信息。
XPS实验中，材料表面被强度为1.5×10^11 W/cm^2左右的单色X射线照射，产生出电子，同时测量这些电子的动能(KE)，从而计算出电子的结合能(BE)。
根据库仑-约束定理(Einstein's photoelectric law)，一束光子通过一个电子产生的最大能量为hv，其中h为普朗克常数且v为光子的频率。
因此，一个扫描范围内的固定结合能代表了特定化学环境下一个元素的化学状态。
XPS允许表征材料的表面成分、氧化程度、分子结构和多种其他表征信息。
二、1.高分辨率XPS能够表征表面化学键和成分。
例如，对于氧化铝表面，在Al和0 2p3/2峰之间，峰的位置和形状表明Al-O化学键和不同程度的负离子氧化态。
O 1s峰可以进一步分解为表征不同化学环境中氧化态的峰。
2.扫描XPS可以确定材料的化学性质，例如，能够表征金属和半导体表面的禁带宽度和晶格上的偏差，以及表征材料的表面离子对活性的影响。
3.XPS能够精密地分析化学物质的组成。
例如，对于硅/氧化物界面中的无机氨基硅酸盐，XPS可以帮助确定分子化学式(Si-O-NH)和配体形成的指定位点。
其显然优势在于能够基于成分分级表征材料。
4. XPS能够验证表面分析过程中溶剂保护影响。
来自有机物或离子溶液的吸附在固体表面的物质会对实验结果产生干扰。
XPS允许检测和鉴定这些物质。
例如，在氢氧化铝表面分析中，存在它的程序使任何化学吸附体都可以被简单地去除。
5.XPS能够用于分析化学物质的元素分布以及界面位置。
xps的分析原理及应用
xps的分析原理及应用1. 什么是XPSX射线光电子能谱（X-ray Photoelectron Spectroscopy，简称XPS）是一种常用的表面分析技术，它基于光电子在物质内产生和逃逸过程中的能量变化来分析样品的组成和化学状态。
XPS主要应用于固体表面化学成分的研究，广泛应用于材料科学、化学、表面科学等领域。
2. XPS的原理2.1. 光电子逸出XPS使用硬X射线作为激发源，将X射线照射到样品表面，激发物质内部的光电子逸出。
光电子逸出是指物质吸收X射线能量后，束缚电子获得足够的动能，克服束缚力逃离物质表面。
2.2. 能谱测量逸出的光电子具有与逸出源相同的能量，通过测量光电子的能量以及逃逸角度，可以得到能谱图。
能谱图中的能量和强度信息反映了样品中各元素的存在以及物质的化学状态。
2.3. 元素识别和化学状态分析通过比对能谱图中的峰位和峰形特征，可以准确地识别样品中的元素。
在XPS 中，元素的峰位对应着其电离能。
同时，通过分析能谱峰的形状和位置，可以推断样品中元素的化学状态。
3. XPS的应用XPS广泛应用于各种领域，以下列出了一些主要的应用：3.1. 表面成分分析通过XPS可以对样品表面的组成进行分析。
这对于材料科学、电子学、光电子学等领域中的表面处理和功能材料的研究具有重要意义。
XPS可以非常准确地分析出各元素的相对含量及其化学状态。
3.2. 元素分布分析XPS还可以用于研究材料表面元素的分布情况。
通过XPS扫描，可以得到不同部位的元素分布图像，从而了解材料内部的化学成分分布情况。
3.3. 化学反应和催化机理研究XPS可以用于研究化学反应和催化机理。
通过在反应过程中进行XPS测量，可以观察化学的变化和新生成物的形成。
这对于研究催化剂的特性和反应机理具有重要意义。
3.4. 表面态分析XPS可以通过对能谱峰的形状和位置进行分析，研究物质表面的化学状态。
这对于研究表面化学反应、表面吸附、表面离子交换等有关表面性质的问题具有重要意义。
xps分析的基本原理及其应用
XPS分析的基本原理及其应用概述XPS（X-ray Photoelectron Spectroscopy）是一种常用于表面分析的技术，它可以提供关于样品表面元素组成、化学状态和物理性质的信息。
本文将介绍XPS分析的基本原理，并探讨其在材料科学、化学、生物医学等领域的应用。
XPS分析的基本原理1.XPS基本原理–XPS利用X射线照射样品表面，通过分析样品表面上逃逸的光电子的能量和强度，来获得样品的表面组成信息。
–样品上的光电子由于与X射线的相互作用而被激发，随后逸出样品表面，并进入能量分析器进行分析。
–光电子逸出时的能量与其原子的电子壳层结构和化学环境有关，从而可以获得关于元素的化学状态和表面组成的信息。
2.XPS仪器–XPS分析仪主要由X射线源、样品台、能量分析器和检测器组成。
–X射线源通常使用专门的X射线源，如铝Kα线源或镁Kα线源。
–样品台上放置待分析的样品，样品可以是固体、液体或气体。
–能量分析器通常采用柱状会聚能量分析器或球面能量分析器，用于分析逃逸光电子的能量。
–检测器用于接收和记录逃逸光电子的强度和能量信息。
XPS分析的应用领域1.材料科学–XPS分析在材料科学中的应用广泛，用于研究材料的表面组成、薄膜厚度、界面反应等。
–通过XPS分析，可以研究材料的氧化状态、表面功能化修饰以及材料与环境的相互作用。
–XPS还可以用于研究薄膜的生长动力学、晶格缺陷和电荷传输机制等方面。
2.化学–XPS分析在化学领域中的应用主要用于表面催化研究、聚合物化学和电化学等方面。
–可通过XPS分析，了解催化剂表面上的化学组成和反应活性位点。
–XPS还可以用于聚合物的表面改性、电荷传输性能研究以及电极材料的表面修饰等。
3.生物医学–XPS分析在生物医学领域中可用于研究生物材料的表面性质和相互作用。
–可通过XPS分析，了解生物界面的化学组成、分子吸附和细胞-材料相互作用等。
–XPS还可以用于研究生物材料的表面功能化修饰和药物释放性能等方面。
简述XPS的分析原理及应用
简述XPS的分析原理及应用1. XPS（X-ray Photoelectron Spectroscopy）的分析原理XPS是一种表面分析技术，通过获取样品表面电子的能量分布信息来分析样品的化学成分和电子结构。
XPS原理基于电子的光电效应，即当光子照射到样品表面时，会使样品表面的原子和分子中的某些电子获得足够的能量而被抛射出来。
通过测量被抛射出来的电子的能量，可以推断出样品中各种元素的化学状态和电子结构。
主要的原理包括：经典电子学原理、光电效应，以及波长可以达到1nm乃至更短的X射线源。
在测量时，通过将样品表面置于真空环境中，使用一个X射线源照射样品。
被抛射电子的能量通过电子能量分析器进行分析和测量，得到电子能谱图。
这样就可以得到样品的元素组成和化学状态等信息。
2. XPS的应用2.1 表面元素分析XPS可以用于表面元素分析，可以对样品中的元素进行定性和定量分析。
通过测量样品的电子能谱，可以确定样品中包含的元素以及元素的化学状态。
XPS可以发现低浓度元素，并且可以对合金、陶瓷、涂层等材料的表面元素进行分析。
2.2 化学状态分析XPS可以分析样品中元素的化学状态。
元素的化学状态可以通过测量电子的束缚能来确定。
不同的化学状态会导致不同的束缚能，通过测量束缚能，可以分析样品中元素的化学状态。
例如，在催化剂研究中，可以通过XPS来研究催化剂表面活性位点的化学状态。
2.3 表面电子能级结构分析X射线光电子能谱可以提供有关样品表面电子能级结构的信息。
通过测量电子的能量分布，可以分析样品表面的电子能级结构，包括电子能带结构和表面态等信息。
这对于材料表面的电子结构研究非常重要，尤其是在材料表面物理、材料电子学和催化剂研究中有广泛的应用。
2.4 化学计量分析利用XPS技术，可以实现样品中元素的定量分析，可以对元素的相对含量进行测量，达到定量分析的目的。
通过测量样品电子能谱中每个元素的峰强度，可以计算出元素的相对含量。
(2021年整理)XPS在材料研究中的应用
XPS在材料研究中的应用编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（XPS在材料研究中的应用）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为XPS在材料研究中的应用的全部内容。
XPS在材料研究中的应用摘要本文总结了X射线光电子能谱(XPS)的分析原理、研究进展，并介绍了几种XPS在材料研究中的应用分析实例。
关键词 XPS，材料，分析1 前言XPS的起源最早可追溯到人们对光电子的研究。
1954年,以瑞典Uppsala大学k.Siegbahn 教授为首的研究中心首次准确测定光电子的动能，不久观测到了元素的化学位移.由于XPS 能够根据元素的化学位移分析出材料的化学状态，曾被命名为化学分析用电子能谱，即ESCA(ElectronSpectroscopy for Chemical Analysis）。
20世纪70年代末，XPS开始涉足有机物、高分子材料及木质材料领域，80年代末，XPS 的灵敏度及分辨率有了显著提高，现代XPS 正在向着单色、小面积、成像三方向发展。
XPS 以其灵敏度高、破坏性小、制样简单的优点及定性强、能够分析材料表面元素组成及元素化学价态的特点而成为木质材料研究领域中一项重要分析手段。
XPS 基本原理是利用X 射线辐照样品,在样品表面发生光电效应,产生光电子，如图1。
通过对出射光电子能量分布分析，得到电子结合能的分布信息，进而实现对表面元素组成及价态分析。
XPS采样深度与光电子的能量和材料性质有关，在深度为光电子的平均自由程λ 的3 倍处，达到最佳，对金属约为0.5～2 nm；无机物1~3 nm；有机物1～10 nm。
X射线光电子能谱主要功能及应用实例
X射线光电子能谱主要功能及应用实例X射线光电子能谱（X-ray photoelectron spectroscopy，XPS）是一种常用于表面化学分析的技术。
它可以提供关于材料表面化学组成、价态、电子结构和电荷转移等信息。
以下是X射线光电子能谱的主要功能及应用实例。
1.表面化学分析：XPS可以确定材料的表面化学组成，包括原子种类、化学键和它们的相对丰度。
通过测量不同能量的光电子能谱，可以得到元素特征峰的强度和形状，从而定量分析材料表面上各种元素的相对含量。
应用实例：XPS广泛用于研究材料表面的符合物、生物界面、涂层和薄膜等。
例如，可以通过XPS分析材料的腐蚀表面层，以了解腐蚀过程中发生的化学变化。
另外，XPS也常被用来探测化学元素的清洁度，以确定材料的纯度。
2.化学价态分析：XPS可以测量材料中不同元素的化学价态。
通过分析元素的开壳层电子能级，可以确定元素的氧化态、配位数和电荷转移等信息，从而揭示材料的化学特性和反应活性。
应用实例：XPS可以用于研究催化剂表面的价态变化和催化反应机理。
例如，可以通过测量催化剂在不同反应条件下的XPS谱图，来研究催化剂表面的电子状态和活性位点，以及反应物在界面上的吸附和解离等过程。
3.能带结构测定：XPS可以提供材料的电子能带结构信息。
通过测量材料的价带和导带的能带边、费米能级、能带间距和带隙宽度等参数，可以了解材料的电子结构和导电性质。
应用实例：XPS可用于研究半导体、金属和氧化物等材料的能带结构和电子性质。
例如，可以通过测量半导体材料的价带和导带的能带边，来研究材料的能隙和输运性质，以及探索在光电子器件中的应用。
4.化学键分析：XPS可以测量材料中化学键的电子密度和价电子轨道的分布。
通过观察峰位和峰形的变化，可以推断出化学键的键长、键数和键的极性等信息。
应用实例：XPS可用于研究材料的化学键环境和键的特性。
例如，可以通过XPS测量材料中C1s能级的峰位和结构，来确定碳的化学键状态，从而分析碳材料的结构和官能团的存在。
XPS技术在材料科学中的应用
XPS技术在材料科学中的应用随着现代科技的迅速发展，各行各业都开始了数字化转型。
在材料科学方面，XPS(表面析出光谱)技术的应用越来越受到重视。
它是一项准确测量固体表面成分和化学状态的技术，可用于研究表面反应、薄膜和涂层的成分和结构，常常被广泛应用于先进材料的研究中。
1. XPS技术概述XPS是一种固体表面分析方法，它是通过利用膜内或真空中的光子(通常是X射线)散射特性来测量材料表面成分的光电子能谱分析技术。
通过探针束(通常是X射线)，分析样品表面的光电发射能谱，从而得出材料表面的元素组成、组态以及表面成分的化学状态等信息。
此技术有高度定量的能力和无损测量的优势。
2. XPS技术在材料科学中的应用2.1 表面成分分析XPS技术可对表面材料进行成分和化学状态的分析，这对于研究表面反应和化学吸附行为至关重要。
例如，科学家们可以通过XPS技术来检测材料表面的化学反应以及新物质在表面的形成过程，这些成果可以用于新型材料的研发。
此外，通过增加样品的自旋特征，XPS还有助于检测低浓度的污染物。
2.2 薄膜和涂层分析XPS技术不仅可以分析表面成分，还可以用来研究薄膜和涂层的化学组成和结构。
这种方法可以精确地判断涂层材料中的元素和所构成的物质的化学状态，进而确定薄膜和涂层的厚度、接口和化学反应等特性。
因此，利用XPS技术分析薄膜和涂层有着非常广泛的应用前景，如光学薄膜、纳米材料、金属涂层等领域可以通过利用这一技术来加深对材料构造的了解。
2.3 化学键析出分析XPS技术也可以用于化学键析出分析。
通过测量内壳轨道或价带能量的变化，它可以非常精确地判断元素的电子结构，以及电子从原子中提取的能量与元素的化学键强度之间的关系。
然后就可以用这种方法来精确地研究元素之间的相互作用和化学反应，从而了解各种材料之间的结构及其材料性质。
特别是对于分子材料设计和表征、高分子材料表面界面性质及其方法等研究中得到了广泛的应用。
3. XPS技术的优势在材料科学研究中，XPS技术有着很大的优势。
XPS应用实例
XPS应用实例由于电子能谱中包含着样品有关表面电子结构的重要信息，用它可直接研究表面及体相的元素组成、电子组态和分子结构。
电子能谱可进行表面元素的定性和定量分析、元素组成的选区和微区分析、元素组成的表面分布分析、原子和分子的价带结构分析，在某些情况下还可对元素的化学状态、分子结构等进行研究，是一种用途广泛的现代分析实验技术和表面分析的有力工具，广泛应用于科学研究和工程技术的诸多领域中。
下面分别举例说明XPS在材料表征和基础科学研究中的重要作用。
(1) 表面物种的表征和鉴定元素化学态分析是XPS的最主要的应用之一。
元素化学态分析的情况比较复杂，涉及到的信息比较多，有时尚需要对谱图做拟合处理。
化学位移信息对于官能团、分子化学环境和氧化态分析是非常有力的工具，XPS常被用来作氧化态的测定和价态分析以及研究成键形式和分子结构。
XPS光电子谱线的位移还可用来区别分子中非等效位置的原子。
氧缺陷在材料的催化过程中起到了非常重要的作用，但其表征通常比较困难。
一种常用的方法是采用XPS技术来检测样品中O 1s谱信号，通过XPS谱峰拟合处理手段来区分表面上各种不同的氧物种。
在CO2电催化还原材料[1]中，通过XPS谱峰拟合技术，将O 1s的XPS谱峰分解为两个组分，位于529.8 eV处的谱峰对应于晶格氧的信号，位于531.4 eV处的谱峰则被归属为邻近氧缺陷的氧原子的信号。
这样就可以通过XPS测试中的O 1s谱峰强度，来表征样品中氧缺陷的浓度，从而能够进一步研究氧缺陷与CO2还原反应活性之间的构效关系。
同样的，XPS谱峰拟合技术也可以应用于其他样品体系中，用于表征不同化学状态的表面物种。
在BiOBr材料[2]中，通过XPS谱峰拟合技术，在样品中明确分辨出处于不同化学环境中的氧物种，并且该物种在样品中的浓度可以通过XPS谱峰强度反映出来。
其中，位于530.3 eV处的谱峰归属为晶格氧的信号，位于531.9 eV处的谱峰归属为表面羟基的信号，位于531.2 eV处的谱峰归属为吸附在氧空位上的吸附氧物种信号。
X射线光电子能谱(XPS)的基本原理及应用
准备样品 - 放置于真空室中 - 照射X射线 - 测 量电子能谱 - 分析和解释结果。
XPS在材料表征中的应用
半导体材料
XPS可用于研究半导体材料的表面化学状况和 界面特性。
聚合物材料
对聚合物材料进行表面分析，了解其化学成分 和表面改性效果。
金属合金
生物材料
XPS可用于表征金属合金的成分和表面氧化状态。 研究生物材料表面的化学活性，用于医学和生 物工程领域。
XPS可用于确定催化剂表面的活性位点，帮助优化催化剂设计。
Hale Waihona Puke 2反应机理研究通过分析催化剂表面的元素状态和化学键情况，揭示催化反应的机理。
3
失活机制研究
通过分析催化剂失活前后的表面化学状态，探究失活机制并提出改进策略。
总结和展望
X射线光电子能谱 (XPS) 是一种强大的表面分析技术，广泛应用于材料科学和表面化学领域。未来，随 着技术的进一步发展，XPS将在更多领域发挥重要作用。
X射线光电子能谱 (XPS) 的基本原理及应用
X射线光电子能谱 (XPS) 是一种先进的分析技术，可用于研究和表征材料的 表面组成和化学状态。
定义和概述
1 什么是XPS？
2 工作原理
X射线光电子能谱 (XPS) 是一种非接触性的表面 分析技术，通过测量材 料表面上光电子的能谱 来了解元素的化学状态、 组成和表面反应性。
2
能谱测量
测量电子的能量和强度，建立能谱图，分析元素和化学状态。
3
定量分析
通过峰面积计算得到元素的相对含量，进一步分析材料组成。
XPS仪器的组成和工作流程
X射线源
发射足够强的X射线束以激发样品表面原子。
电子能谱仪
xps测试方法的原理和应用
XPS测试方法的原理和应用1. 引言X射线光电子能谱（X-ray Photoelectron Spectroscopy，简称XPS）是一种表面分析技术，使用X射线激发材料表面的光电子，通过测量光电子的能量和强度分布来研究物质的表面成分、化学状态和电子结构。
本文将介绍XPS测试方法的原理及其在材料科学、表面化学和催化领域的应用。
2. XPS测试方法的原理XPS测试方法基于光电效应原理，即当光子与物质表面的原子或分子相互作用时，会产生光电子。
其原理可以概括为以下几个步骤：1.X射线入射：XPS实验仪器通过X射线源产生高能量的X射线，并将其照射在待测试样品的表面。
2.光电子发射：表面原子吸收入射X射线的能量，使得部分电子跃迁到空位，产生光电子。
光电子的能量由入射X射线的能量和表面原子的能级结构决定。
3.光电子能量分析：XPS实验仪器采用光谱仪对发射的光电子进行能量分析，并记录光电子能谱图。
根据光电子的能量，可以确定原子或分子的化学状态和元素的相对含量。
4.数据处理和解读：通过对光电子能谱的数据进行处理和解读，可以获得样品的表面元素组成、电子能级结构和化学状态等信息。
3. XPS测试方法的应用3.1 表面成分分析XPS可以精确地确定样品表面的元素组成和相对含量。
通过准确计算每个元素峰的积分强度，可以计算出不同元素的表面含量百分比。
这对于研究材料的组成和纯度非常重要。
3.2 化学状态研究XPS能够提供元素的化学状态信息。
通过计算光电子峰的位置和形状，可以确定元素的化学键合状态。
这有助于研究材料的表面化学反应、氧化状态变化等。
3.3 电子能级结构研究XPS可以直接测量样品表面的能带结构和能级分布。
通过分析光电子的能级位置和强度，可以研究材料的能带宽度、能带的形状以及带间跃迁等电子结构相关的性质。
3.4 催化反应研究XPS可以用于研究催化材料表面的结构和化学反应。
通过监测催化材料在反应条件下的表面成分和化学态变化，可以揭示催化反应的机理和活性位点。
XPS分析技术及其在材料微分析方面中的应用
XPS分析技术及其在材料微分析方面中的应用概述XPS（X-ray Photoelectron Spectroscopy）分析技术是一种表征样品表面化学成分与物理状态的手段。
该技术是以X射线通过样品时引起电子的发射为基础，通过测量电子能谱来分析样品表面的元素与化学键情况。
由于XPS技术在化学组成分析、光谱细节分析、表面形貌分析等方面具有独特的优势，它在材料微分析方面中应用广泛。
XPS分析技术原理XPS分析技术是利用X射线照射样品表面而引起表面电子发射的现象，测量由表面所发射出的电子的动能谱，从而得到所需的分析信息。
电子的动能与其原始位置和化学状态有关，因此可以根据电子的动能来确定样品表面的元素种类、元素化学价态和化学键的情况。
XPS分析技术的应用1.化学组成分析利用XPS技术测量样品表面的元素种类和元素化学价态，可以确定样品的化学组成。
在材料科学领域中，化学组成分析是材料表征的重要手段，因为它不仅能为材料的合成提供重要信息，还可以指导材料性能的优化和改进。
2.光谱细节分析XPS技术除了可以确定样品表面的化学组成，还可以分析样品中分子间的化学键和键态电子能级。
通过对这些信息的收集，可以得到样品中化学物质的分子结构、化学键的性质和化学反应机理。
3.表面形貌分析XPS技术可测量样品表面的化学组成和化学键信息，因此，可以将其与表面形貌的信息相结合，分析材料表面的形貌演化与化学反应之间的关系。
XPS分析技术的优势1.无需取样XPS技术通常采用非接触式的表面分析技术，不需要对样品进行任何物理改变和化学处理，可以在不破坏原样品的前提下进行分析。
2.无需标定XPS技术采用能谱分析的方法来分析样品，无需校准或标定样品，只需对精密仪器进行标定即可。
3.分析结果准确可靠XPS技术采用X射线作为激发光源，能够获得较高分辨率的光谱数据，可以精确地确定样品表面元素种类、原子价态以及化学键情况。
4.非常灵敏XPS分析技术对样品的所需物质只需要极小的数量便可进行表征，这使得XPS 技术成为材料微分析的首选手段之一。
XPS分析技术及其在材料微分析方面中的应用

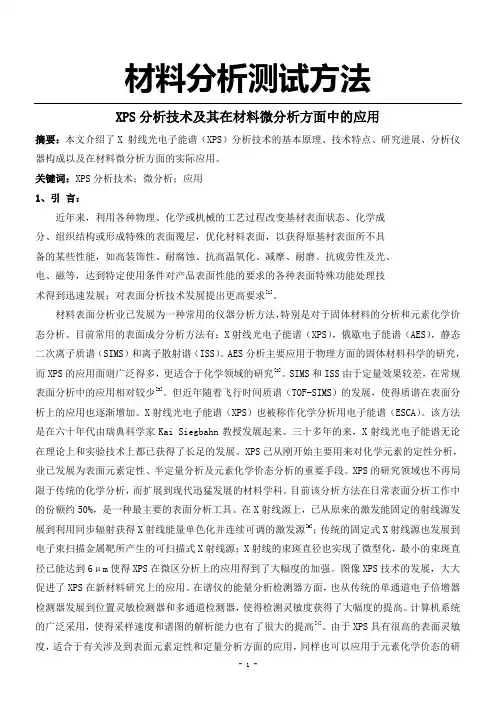

XPS分析技术及其在材料微分析方面中的应用摘要：本文介绍了X 射线光电子能谱（XPS）分析技术的基本原理、技术特点、研究进展、分析仪器构成以及在材料微分析方面的实际应用。
关键词：XPS分析技术；微分析；应用1、引言：近年来，利用各种物理、化学或机械的工艺过程改变基材表面状态、化学成分、组织结构或形成特殊的表面覆层，优化材料表面，以获得原基材表面所不具备的某些性能，如高装饰性、耐腐蚀、抗高温氧化、减摩、耐磨、抗疲劳性及光、电、磁等，达到特定使用条件对产品表面性能的要求的各种表面特殊功能处理技术得到迅速发展；对表面分析技术发展提出更高要求[1]。
材料表面分析业已发展为一种常用的仪器分析方法，特别是对于固体材料的分析和元素化学价态分析。
目前常用的表面成分分析方法有：X射线光电子能谱（XPS），俄歇电子能谱（AES），静态二次离子质谱（SIMS）和离子散射谱（ISS）。
AES分析主要应用于物理方面的固体材料科学的研究，而XPS的应用面则广泛得多，更适合于化学领域的研究[2]。
SIMS和ISS由于定量效果较差，在常规表面分析中的应用相对较少[3]。
但近年随着飞行时间质谱（TOF-SIMS）的发展，使得质谱在表面分析上的应用也逐渐增加。
X射线光电子能谱（XPS）也被称作化学分析用电子能谱（ESCA）。
该方法是在六十年代由瑞典科学家Kai Siegbahn 教授发展起来。
三十多年的来，X射线光电子能谱无论在理论上和实验技术上都已获得了长足的发展。
XPS已从刚开始主要用来对化学元素的定性分析，业已发展为表面元素定性、半定量分析及元素化学价态分析的重要手段。
XPS的研究领域也不再局限于传统的化学分析，而扩展到现代迅猛发展的材料学科。
目前该分析方法在日常表面分析工作中的份额约50%，是一种最主要的表面分析工具。
在X射线源上，已从原来的激发能固定的射线源发展到利用同步辐射获得X射线能量单色化并连续可调的激发源[6]；传统的固定式X射线源也发展到电子束扫描金属靶所产生的可扫描式X射线源；X射线的束斑直径也实现了微型化，最小- 1 -的束斑直径已能达到6μm使得XPS在微区分析上的应用得到了大幅度的加强。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表面分析技术1
表面分析技术
• 表面分析技术的应用涉及半导体、催化、冶
金、腐蚀、涂层、粘合、聚合物、注入、渗 杂等; • 表面分析技术是研究物质表面的形貌、化学 组成、原子结构、原子态等信息的实验技术; • 表面分析技术通过研究微观粒子与表面的相 互作用获得表面信息; • 按所获得的信息分类，可分为组分分析、结 构分析、形貌分析等。
解决荷电效应的方法
XPS设备与分析33
• 解决办法1：电子综合枪：用一个高电流、低能
量电子源引进补偿电子流。价格贵,使用不多; • 解决办法2：结合能坐标基准较好的办法是用内 标法，即将谱中一个特定峰明确地指定一个准确 的结合能Eb。一个常用的校正方法是令饱和碳氢 化合物(或吸附碳, 污染碳)中C1s284.8eV结合能 为基准定标。如 XPS谱图中污染碳C1s的测试值 为C1s=285.8eV,而 污染碳C1s的标准值为 C1s=284.8eV,相差悬1个电子伏特, XPS谱图中所 有元素的结合能都要减去1个电子伏特; • 解决办法3: 当样品中污染碳含量很少或样品中 含有其他的碳材料时,结合能坐标基准可用外标 法,在样品上蒸镀金作为参照物来定标，即选定 Au为84.0eV
XPS设备与分析35
化学位移
氟聚合物的C1s谱
碳的宽扫描XPS图谱
XPS设备与分析36
碳的化合物结合能位移图
XPS设备与分析37
XPS设备与分析38
XPS定量分析原理
• X射线光电子谱线强度反映样品中单质元
素及化合物各构成元素的含量或浓度; • 测量谱线强度，便可进行定量分析; • 测量样品中单质元素及化合物各构成元素 的绝对浓度相当困难，一般都是测量其相 对含量，也就是测量样品中某种元素在其 单质及该元素化合物中的相对原子浓度; • 只要测得特征谱线强度(峰高、峰面积)， 再利用相应元素及含该元素化合物的灵敏 度因子，便可得到相对浓度。
能量分析器
XPS设备与分析10
能量分析器: 是谱仪的核心部分，用以精确测定电子结合能。 能量分析器:有半球或筒镜分析器。 位置灵敏探测器：一种高效探测器，可用于小面积XPS。
XPS设备与分析11
X-ray源
XPS设备与分析12
X-ray激发源:
X射线光电子能谱的X射线源主要由灯丝、阳 极靶以及滤窗组成。X射线采用软X射线，即波
料表面所发射的光电子能谱来获取表面化 学成分、化学态、分子结构等方面的信息， 这种表面分析技术称为X射线光电子能谱 （XPS）。 • XPS由X-ray激发源、样品室、能量分析器、 PSD位置灵敏探测器和数据处理系统及超高 真空系统等组成。
XPS设备与分析6
XPS总图
XPS设备与分析7
样 品 室
XPS设备与分析39
假定样品的表面层在100埃～200埃（1埃=10-10m） 深度内是均匀的，则其强度I（每秒钟所检测的 光电子数）由下式给出 I =nfσ φ γ ATλ n——原子数/cm3 f——X射线通量（光子/cm2 ·s） σ ——光电离截面（cm2） φ ——与X射线和出射光电子的夹角有关的因子 γ ——光电子产率（光电子/光子） А ——采样面积（cm2） Т ——检测系数 λ ——光电子的平均自由程（cm）
XPS设备与分析21
元素深度的分布(Cr,O,Si)I-sptter time
沿表面不同深度的化学状态
XPS设备与分析22 (suface-30A-150A-300A)(oxide-metal)
XPS设备与分析23
XPS图谱分析
• XPS图谱 • 曲线拟合分峰
• 确定峰位和强度
XPS设备与分析24
XPS的分析取样深度
XPS设备与分析18
• 固体中的原子吸收X射线后将导致其中的电子出
射，这个现象又称之为光电离。出射的电子可能 来自紧束缚的内能级，也可能来自弱成键价能级 或分子轨道。只有部分光电离的电子能从表面逃 逸后进入真空,称之为光电效应; • XPS采用的软X射线虽能穿透材料几个微米，但由 于光电效应，XPS的表面灵敏度同激发源X射线穿 透深度无关; • 取样深度: 金属0.5-2nm;无机材料1-3nm深度; 有机材料3-10nm 。
•
•
•
式中，Ek为光电子动能，hv 为激发光能量，Eb是固 体中电子结合能，Φ 为逸出功。 2O世纪4O年代瑞典Uppsala大学在β -射线谱取得重大 进展，K.Siegbahn建造了一台能测量电子动能的XPS仪 器,其鉴别能力达1O-15。 1954年，动能Ek首次被准确地测量,从而得到结合能 Eb 。不久因化学状态变化而产生的内能级位移也被观 测到。即所谓的化学位移现象。基于XPS这种化学状态 分析能力，K.Siegbahn取名为ESCA其全称为Electron Spectroscopy for Chemical Analysis，即化学分析 电子谱。 K.Siegbahn因为这些工作，获1981年物理学诺贝尔奖。
结合能坐标基准校正
XPS设备与分析32
• 以污染碳C1s284.8eV定标。 • 采用在样品上蒸镀金作为参照物来定标，即选定
Au为84.0eV 。 • 结合能坐标基准：主要是绝缘（或导电性不好） 样品的荷电效应。X射线辐照期间从绝缘体表面 发射电子，不可避免地将导致形成正的表面电位， 因为来自样品体相或者样品托的电子不能补偿这 种电子损失。这种正的荷电作用要降低光电子的 出射动能（即表现为结合能增加）。这就是XPS 分析绝缘样品时的荷电效应。 • 单色化X射线源，荷电问题将更加严重。
自旋轨道分裂参数
XPS设备与分析28
• 价能级：价能级是指那些为低结合能电子
（大 约0-15eV）所占据的能级，主要涉及 那些非定域的或成键的轨道。
• 俄歇跃迁系列：俄歇跃迁系列是光发射
所形成的内壳层空穴一种退激发机制的结 果。
XPS设备与分析29
曲线拟合分峰
• XPS窄扫描谱图经曲线采用
Gaussian,GaussianLorentzian,Asymmetric等手段进行曲 线拟合分峰, 我们主要采用GaussianLorentzian,峰形有严重拖尾现象时用 Asymmetric。
XPS设备与分析16
工 作 示 意 图
式中E k为光电子动能，h v 为激发光能量，E b是固体中电子结合能，Φ为逸出功
E k=hv-E b-Φ
XPS提供的测量信息
XPS设备与分析17
• 元素：XPS能检测除H以外的所有元素，检测限0.1% • •
•
atom原子浓度。(原子浓度和实际材料配比的摩尔数 相当,在我们日常的检测限:1%-3%) 化学状态：根据XPS测试的结合能大小、峰形、俄歇 参数分析材料表面化学状态、化学位移、化学结构。 定量：根据元素的峰面积、峰高和相应的元素灵敏度 因子，可测试材料表面的原子浓度。可分析材料中不 同元素的原子浓度比。 深度：(1)用Ar+离子溅射材料表面作深度分析，但Ar+ 离子对材料表面有损伤，结合能的位置会有微小的改 变，以及溅射产额的不同，引起表面的成份变化。(2) 用角分辨深度分析，对表面无损伤。依据激发射线和 样品表面的夹角耒分析。缺点是分析深度变化在几十 个纳米范围内。
长较长的光波。一般采用镁铝双阳极靶。
• MgKαX射线能量1253.6eV • A1KαX射线能量1486.6eV • 激发源功率：200W～400W
X-ray激发源结构图
XPS设备与分析13
进 样 室
XPS设备与分析13
XPS设备与分析14
观 察 显 微 镜
XPS设备与分析15
样 品 调 整 台
离 子 枪
XPS设备与分析19
XPS设备与分析20
5KV离子枪
• 离子枪的主要用途：
用Ar+离子束清除样品表面的污染层; 对材料表面进行深度剖析。 • 离子枪的构成： 主要由Ar气源、泄漏阀、电离室（灯丝， 高压栅极）、聚焦镜、物镜、偏转板等组 成。 • 通过调整栅极电压、聚焦镜、物镜可改变 Ar+离子束的剥离强度和束斑大小。
表面分析技术2
表面分析的主要手段
1. 2. 3. 4. 5. 6. 7.
XPS-X射线光电子能谱仪 UPS-紫外光电子能谱仪 AES-俄歇电子能谱仪 SIMS-二次离子质谱 EELS-电子能量损失谱 AFM-原子力显微镜 STM-扫描隧道显微镜
XPS分析简介
Ek=hv-Eb-Φ
XPS分析简介3
• 1914年曼彻斯特的Rutherford表述了XPS基本方程：
XPS图谱包含的信息
• 内能级 • 价能级
• 俄歇跃迁系列
Ag的XPS宽扫描图(3s,3p,3d )
XPS设备与分析25
Ag的3d5/2XPS窄扫描图
XPS设备与分析26
•*
XPS设备与分析27
内能级:XPS分析的大部分信息由内能级谱提供,内能级结合能
及其相对强度分别用作元素识别和原子相对浓度测定。图中各 谱峰是银原子电子壳层结构的直接反映。除3S能级外，Ag2P的 结合能已大于1254eV。由于自旋偶合作用结果，图中的非S轨 道都是双峰。内能级符号为nlj，这里n为主量子数，l为轨道角 动量量子数，j为总角量子数，j=（l+s），其中s为自旋角动量 量子数（+-1/2）。因些当l>0时，必存在两个可能状态,见表， 这两个状态的能量差反映了光发射后留下的未配对电子的自旋 及轨道角动量矢量的“平行”和“反平”特点，这个能量差值 可达数电子伏特。对于MgKα和A1KαX射线源，其光子能量对周 期表中除H以外,任一原子至少可以激发一个内能级。其持征结 合能数值可以用作明确的元素标识。
XPS设备与分析8
样品分析室的真空度要求
XPS设备与分析9
