架空送电线路导地线架设初验
监理作业指导书
Supervision operation instruction for preliminary inspection of overhead transmission line
conductor and ground wire erection
架空送电线路导地线架设初验监理
作业指导书
使用备注:技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解,进而形成更加科
学的技术安全观,并在新技术安全观指引下改进安全技术和安全措施,最终达到提高安全性的目的。
1范围
1.1送电线路导地线架设初步预验收指线路施工标段工程已基本全部完工,施工单位已通过基础施工、杆塔组立、接地工程、导、地线架设等分部工程的质量自检验收并具备完整的竣工资料,要求对单位(子单位)线路工程竣工预验的条件下,项目监理机构在建设单位组织正式竣工验收前组织的线路初步预验收,是监理机构对线路施工质量事后控制的重要措施。
1.2线路导地线架设初步预验收的主要内容
1.2.1审查初验段线路各分部工程质量验收资料及质量控制资料完整性、正确性;
1.2.2全线逐基基础回填检查;
1.2.3全线杆塔及拉线、接地质量逐基核验;
1.2.4导、地线及附件安装质量上杆塔抽检核查(施工方配合);
1.2.5全线路径通道安全环境检查
1.2.5.1交叉跨越电力线、通信线、其他弱电线距离符合规范核查;
1.2.5.2线路对铁路、公路、通航河道及其他交通道路的交叉跨越符合规范要求;
1.2.5.3通道内导线对树木安全距离;
1.2.5.4导线对地距离及跨越、临近山坡、岩石及建筑物安全距离核查。
2规范性引用文件
国家电力公司电网[1999]602号输电线路工程建设监理实施细则(推荐范本)
国家标准GB50233-2005110~500Kv架空电力线路施工及验收规范
电力行标DL/T5168-2002110~500kv架空电力线路工程施
工质
量检验及评定规程
监理公司施工质量验收监理工作制度
3作业前期准备
3.1.1初验线路范围按工程施工质量计划中验收工作计划确定,竣工工程量符合设计文件及施工合同约定要求。
3.2监理对承包单位报送的竣工资料的齐全、正确进行审查
3.2.1线路工程使用的原材料及器材有符合国家现行标准的各项质量检验资料;
3.2.2隐蔽工程检查验收记录齐全、合格:①杆塔基础回填前施工检查验收记录;②导地线接续压接及补修处理施工记录;③导地线耐张及引流液压管施工记录;④接地装置的埋设施工检查记录及接地电阻测试记录;
3.2.3施工检查及评级记录齐全:①杆塔基础检查及评级记录;
②杆塔组立检查及评级记录;③导地线展放施工检查及评级记录;
④紧线施工检查及评级记录;⑤耐张杆塔跳线安装检查及评级记录;
⑥附件安装检查及评级记录;⑦交叉跨越检查及评级记录;⑧基础施工、杆塔组立、接地工程、导、地线架设安装等分部工程的质量自检验收评级记录;⑨设计变更施工资料;⑩工程质量问题及永久缺陷记录。
3.3项目监理部确定验收人员。初验由总监理工程师(或建设单位项目负责人)组织,必要时由建设单位请设计、运行检修单位代表参加验收。
3.4收集验评依据文件,备齐初验检查使用的相关施工设计图纸、竣工资料和有关专业施工及验收规范、“工程初验缺陷汇总记录表”(附录二)。
3.4.1主要施工设计图纸:线路地理路径图;杆塔型式一览图;杆塔明细表;机电安装图等;
3.4.2主要竣工资料:设计变更竣工资料;交叉跨越施工测量记录;工程质量问题及永久性缺陷记录等;
3.4.3施工及验收规范:国家标准GB50233-2005110~500Kv 架空电力线路施工及验收规范;电力行标DL/T5168-2002110~
500kv架空电力线路工程施工质量检验及评定规程。
3.5制订线路初验检查工作计划,明确人员分工、现场工作路径、用车方案;对特殊型式杆塔和重要交跨杆塔,按15~20%杆塔总数比例进行登杆塔抽查,并确定核验的具体塔型、杆号和抽查测量项目。
4预验收作业工序及操作步骤
4.1施工单位向监理机构提交“工程初步竣工验收申请表”(附录一)及工程竣工资料附件,项目总监理工程师三天内组织审查竣工资料和竣工初验现场检查并予回复。
4.2准时参加竣工验收对线路工程实体现场检查、核验。
4.3全线逐基、逐档观感检查验收,基础、杆塔、导、地线架设符合质量要求。
4.3.1杆塔混凝土基础完整无损,基础顶面预塔脚或钢管杆底部接触紧密,地脚螺栓安装符合规范要求;已浇的塔脚保护帽尺寸、混凝土强度应符合设计要求,基础回填土质量符合要求,防沉层培土高出地面30cm。
4.3.2路径、杆塔定位选择安全、合理,符合设计要求,线路交叉跨越及临近安全障碍物距离足够,通过的一般林区有符合规范的运行防护通道。

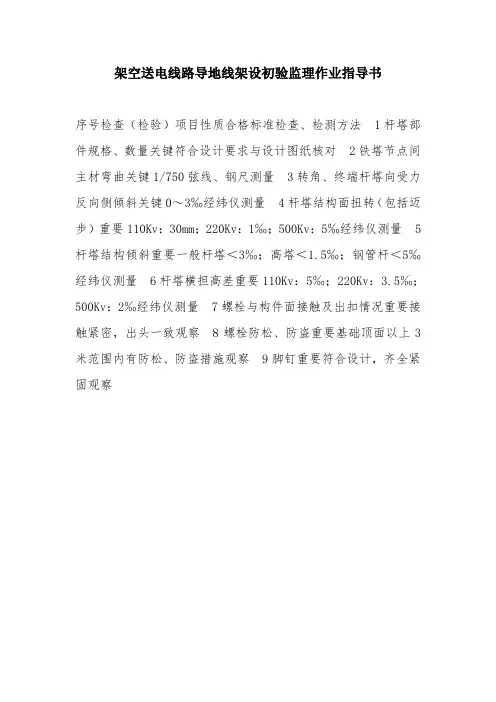

4.3.3观察、检查杆塔构件齐全、完好,杆塔结构倾斜在规定范围内;拉线杆塔的拉线装置规范,受力均匀;杆塔头部引流导线、跳搭引线对杆塔构件的安全距离符合设计要求;杆塔运行标志齐全、规范。
4.3.4导、地线无明显损伤痕迹,同一档距相同型规导、地线弧垂一致(110Kv:200mm;220Kv:300mm;同相导线:+100mm),弧垂偏差率符合规范要求(110Kv:+5%~-2.5%;220Kv:±2.5%)。支持、固定导、地线的线夹、防震锤(线条)、间隔棒等金具和绝缘子串规格、数量、尺寸符合设计要求,悬垂绝缘子串垂直度偏移角不应超过5度。
4.3.5杆塔接地装置符合设计要求,接地引线规格、数量、焊接、镀锌质量符合规范,与杆塔连接紧密平整,工艺美观;接地电阻达到规范要求。
