管道保温计算模板
管道保温的计算公式
绝热工程量。
(1)设备筒体或管道绝热、防潮与保护层计算公式:V＝π×(D＋1、033δ)×1、033δS＝π×(D＋2、1δ＋0、0082)×L式中D——直径1、033、2、1——调整系数;δ——绝热层厚度;L——设备筒体或管道长;0、0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式:①单管伴热或双管伴热(管径相同,夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值;D1 ——主管道直径;D2 ——伴热管道直径;(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热(管径相同,夹角大于90°时)。
D′＝D1＋1、5D2 ＋(10～20mm)③双管伴热(管径不同,夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值;D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层与保护层工程量。
(3)设备封头绝热、防潮与保护层工程量计算式。
V＝\[(D＋1、033δ)／2\]2 π×1、033δ×1、5×NS＝\[(D＋2、1δ)／2\]2 ×π×1、5×N(4)阀门绝热、防潮与保护层计算公式。
V＝π(D＋1、033δ)×2、5D×1、033δ×1、05×NS＝π(D＋2、1δ)×2、5D×1、05×N(5)法兰绝热、防潮与保护层计算公式。
V＝π(D＋1、033δ)×1、5D×1、033δ×1、05×N S＝π×(D＋2、1δ)×1、5D×1、05×N(6)弯头绝热、防潮与保护层计算公式。
V＝π(D＋1、033δ)×1、5D×2π×1、033δ× N／B S＝π×(D＋2、1δ)×1、5D×2π×N／B(7)拱顶罐封头绝热、防潮与保护层计算公式。

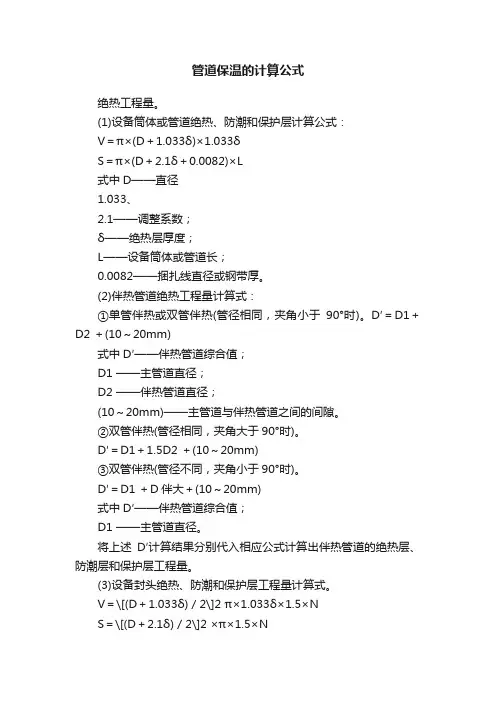

管道保温的计算公式
管道保温的计算公式绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热(管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热(管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。
管道保温的计算公式
绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热 (管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。
管道保温的计算公式
绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热 (管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。

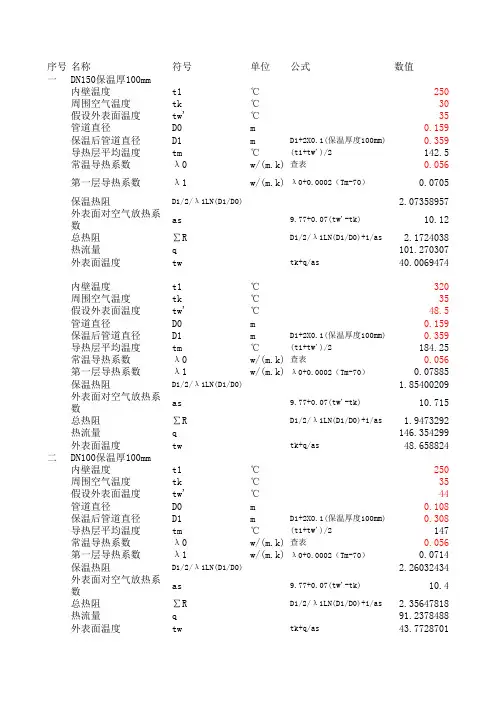

管道保温计算
序号名称符号单位公式数值一DN150保温厚100mm内壁温度t1℃250周围空气温度tk℃30假设外表面温度tw'℃35管道直径D0m0.159保温后管道直径D1m D1+2X0.1(保温厚度100mm)0.359导热层平均温度tm℃(t1+tw')/2142.5常温导热系数λ0w/(m.k)查表0.056第一层导热系数λ1w/(m.k)λ0+0.0002（Tm-70）0.0705保温热阻D1/2/λ1LN(D1/D0) 2.07358957外表面对空气放热系as9.77+0.07(tw'-tk)10.12数总热阻∑R D1/2/λ1LN(D1/D0)+1/as 2.1724038热流量q101.270307外表面温度tw tk+q/as40.0069474内壁温度t1℃320周围空气温度tk℃35假设外表面温度tw'℃48.5管道直径D0m0.159保温后管道直径D1m D1+2X0.1(保温厚度100mm)0.359导热层平均温度tm℃(t1+tw')/2184.25常温导热系数λ0w/(m.k)查表0.056第一层导热系数λ1w/(m.k)λ0+0.0002（Tm-70）0.07885保温热阻D1/2/λ1LN(D1/D0) 1.85400209外表面对空气放热系as9.77+0.07(tw'-tk)10.715数总热阻∑R D1/2/λ1LN(D1/D0)+1/as 1.9473292热流量q146.354299外表面温度tw tk+q/as48.658824二DN100保温厚100mm内壁温度t1℃250周围空气温度tk℃35假设外表面温度tw'℃44管道直径D0m0.108保温后管道直径D1m D1+2X0.1(保温厚度100mm)0.308导热层平均温度tm℃(t1+tw')/2147常温导热系数λ0w/(m.k)查表0.056第一层导热系数λ1w/(m.k)λ0+0.0002（Tm-70）0.0714保温热阻D1/2/λ1LN(D1/D0) 2.26032434外表面对空气放热系as9.77+0.07(tw'-tk)10.4数总热阻∑R D1/2/λ1LN(D1/D0)+1/as 2.35647818热流量q91.2378488外表面温度tw tk+q/as43.7728701序号名称符号单位公式数值三DN65保温厚80mm内壁温度t1℃320周围空气温度tk℃30假设外表面温度tw'℃45管道直径D0m0.076保温后管道直径D1m D1+2X0.1(保温厚度80mm)0.236导热层平均温度tm℃(t1+tw')/2182.5常温导热系数λ0w/(m.k)查表0.056第一层导热系数λ1w/(m.k)λ0+0.0002（Tm-70）0.0785保温热阻D1/2/λ1LN(D1/D0) 1.70325629外表面对空气放热系as9.77+0.07(tw'-tk)10.82数总热阻∑R D1/2/λ1LN(D1/D0)+1/as 1.79567773热流量q161.498912外表面温度tw tk+q/as44.9259623动力手册计算值142.50.044+0.00018(Tm-0.05705 70)1.163x（10+6sqrt(w))。
管道保温的计算公式
绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热(管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热(管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。
管道保温的计算公式
绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋δ)×δS＝π×(D＋δ＋×L式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热 (管径相同，夹角大于90°时)。
D′＝D1＋＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋δ)／2\]2 π×δ××NS＝\[(D＋δ)／2\]2 ×π××N(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋δ)××δ××NS＝π(D＋δ)×××N(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋δ)××δ××NS＝π×(D＋δ)×××N(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋δ)××2π×δ× N／BS＝π×(D＋δ)××2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。
V＝2πr×(h＋δ)×δS＝2πr×(h＋δ)。
1管道及设备保温计算
管1. 絕熱層厚度計算1.1最小（推薦）保溫厚度的計算1.1.1 對於平面：[]）（m1Q T -T 01⎪⎪⎭⎫⎝⎛-⋅ℜ=s aαλδ 注： ，取介质温度，管道或设备外表面温度-0T例如：全年運行的設備表面保溫厚度計算，並且已知：[]）参考（度）（一般按管道内介质温：97-50264 GB C 140Q C20T C 200T 05.000a 00====λ則有如下算式 ：[][]m06.0 63.1111400.120-2000.05 (m) 1Q T -T 01≈⎪⎪⎭⎫⎝⎛-⋅=⎪⎪⎭⎫ ⎝⎛-⋅ℜ=s a αλδ1.1.2對於管道：[]⎪⎪⎭⎫ ⎝⎛⋅ℜ==S a 0i 000i011-Q T -T ln D 21 2D -D αλδD DD 由以下式算得出：例如：已知全年運行的管道保溫計算：[]）参考（度）（一般按管道内介质温97-50264 GB C 140Q C20T C 200T m089.0D 05.000a 00i =====λ[]43mmm 043.02089.0175.0 175m 175.0 97.1 97.1x xlnx X 348.1 11.631-140180089.00.052ln 1-Q T -T ln 2110iii 0i 0S a 0i i 0i 00==-======⎪⎭⎫⎝⎛⋅=⎪⎪⎭⎫⎝⎛⋅ℜ=δαλmm D D D D D D D D D D D D D D D 为表查得，根据数学为设由以下式算得出：1.2防止燙傷保溫層厚度的計算1.2.1 對於平面： ）（m T -T a s 0s 2⎪⎪⎭⎫ ⎝⎛-=T T s αλδ ，取介质温度管道或设备外表面温度-0T ，取为环境温度，室内安装时c 20T a T 0a - C s 0 60T 保温层外表面温度，取-)c (m /W 0⋅-系数，保温材料及制品的导热λ，），（取室内及地沟安装时：保温层外表面放热系数c m /W 63.11 02s s ⋅-αα例如：全年運行的設備表面防燙傷保溫厚度計算，並且已知：C60T C 20T C 200T 05.00S 0a 00====度）（一般按管道内介质温：λ則有：m015.0 206060-20063.1105.0 m T -T 22a s 0s 2=⎪⎭⎫ ⎝⎛-=⎪⎪⎭⎫ ⎝⎛-=δδαλδ）（T T s1.2.2 對於管道：⎪⎪⎭⎫ ⎝⎛--==a S S T T T T D D D 0s i 000i02ln D 212D -D αλδ由以下式算得出：例如：全年運行的管道設備表面防燙傷保溫厚度計算，並且已知：m089.0D C 60T C20T C 200T 05.0i 0S 0a 00=====度）（一般按管道内介质温：λ則計算如下：mm mm m D D D DD D D D D T T T T D D D D D D a SS 13m 013.0 2D -D 115115.0D , 1.295D295.1x x lnx x D 338.0ln D206060200 11.630.0890.052ln (m)ln 21 2i020iii0i 0i 0i 00si i 0i 00=========⎪⎭⎫⎝⎛--⨯⋅=⎪⎪⎭⎫⎝⎛--=δδαλ查表的，根据数学为设由以下式算得出：1.3 絕熱層的經濟厚度計算：1.3.1對於平面的計算：()as p T T t i a λλδ-⋅-⋅⋅=n 1f A m)w/(m - n %i ,%1)1()1(s m /)(K )(K h)/(10/f 108975.123006n 311k i i i s p C T C T t k m W KJA A nni a ⋅==-++=-----⋅--*=--系数，保温层向外表面的放热计息年数，年年利率，分摊率，按复利计息：保温工程投资贷款的年保温结构单位造价，元环境温度，度，设备和管道的外表面温年运行时间，，保温材料制品导热系数热价，元单位计算常数，按国家法定计量αλ例如，已知全年運行的設備面保溫已知如下：32a 6m /300p )/(w 63.115n 6%i C20T C200T 8000h t k)0.05w/(m KJ10/4f 0元年元=⋅======⋅==i n k m αλ計算年分攤率：%6 %1)06.01()06.01(06.0 %1)1()1(s 55=-++=-++=n ni i i 代入式中：()()m17 63.1105.0%630020200800005.04108975.1 f A 3n 1=-⋅-⋅⋅⋅=-⋅-⋅⋅=-as p T T t i a λλδ1.3.2 對於管道的計算：()22f A Ln D 10n 2100D D as p T T t D D i a -=-⋅-⋅⋅=δλλ度一样。
管道防腐保温计算格式
计算
除锈面积 防腐 保温 保护层 底漆名称 底漆涂抹面积 面漆名称 面漆涂抹面积 保温材料代号保温材料名称 厚度 体积或面积 名称
保护层 厚度 面积
序无缝钢管
公称直径 80
外 径
壁厚 4
T10007E-601PD13-001 621HWR1015-80-C1B-H1-1
**工段管道防腐保温工程量计算
管材描述 BW DN80 THK=4.0mm 材质 20 标准 GB/T8163-08 单位 m 总量 净量 61.5 延长米 61.965 操作 压力 0.3 温度 70 设计 压力 0.48 温度 95
管线号名称公称直径外径管材描述材质标准单位总量操作设计除锈面积防腐保温保护层延长米压力温度压力温度底漆名称底漆涂抹面积面漆名称面漆涂抹面积保温材料代号保温材料名称厚度体积或面积名称厚度面积t10007e601pd13001621hwr101580c1bh11无缝钢管80bwdn80thk40mm20gbt81630861561965037004895工段管道防腐保温工程量计算
