通信原理实验指导书_2015
通信原理实验指导书
输
ＩＮＨ
Ｂ
Ｌ
Ｌ
Ｌ
Ｌ
Ｌ
ＨＬຫໍສະໝຸດ ＨＨＸ入
Ａ Ｌ Ｈ Ｌ Ｈ Ｘ
导通通道
Ｘ０ Ｘ，Ｙ０ Ｙ Ｘ１ Ｘ，Ｙ１ Ｙ Ｘ２ Ｘ，Ｙ２ Ｙ Ｘ３ Ｘ，Ｙ３ Ｙ
无
该模块中选Ｘ０＝０，Ｘ１＝－１，Ｘ２＝０，Ｘ３＝＋１；Ｙ０＝Ｙ１＝ Ｙ２＝０，Ｙ３＝＋１； ＩＮＨ＝０。Ｂ为合路码，Ａ为２５６kHZ 时钟信 号。
为可控模拟开关。Ｕ１２Ａ为２／４译码器。Ｕ１３为４位二进制计数器。由Ｕ 6 分频出的３２kHZ 方波信号经Ｕ１３的二、四分频分别得到１６kHZ、８kHZ 方 波信号，送Ｕ1２Ａ的 ２／４译码器。其功能表如表１－２所示。
表１－２ ２／４译码器功能表
输
入
输
Ｇ
Ｂ
Ｈ
Ｘ
Ａ
Ｙ０
Ｙ１
Ｘ
Ｈ
Ｈ
Ｌ
Ｌ
Ｌ
Ｈ
Ｈ
Ｌ
Ｌ
Ｈ
Ｈ
Ｌ
Ｌ
Ｈ

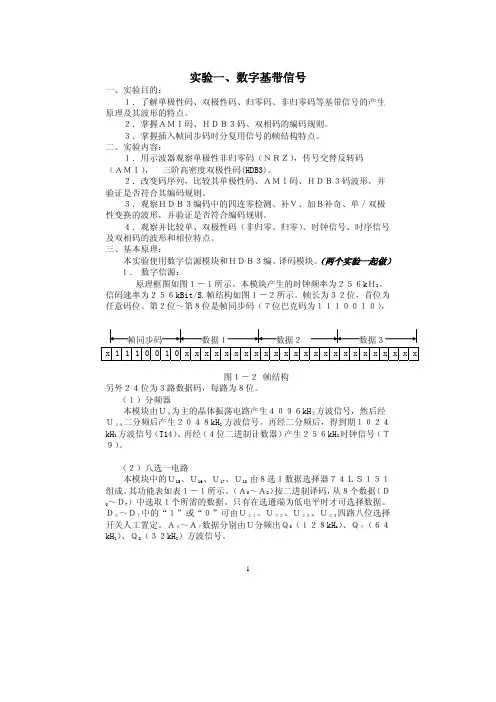

验证是否符合其编码规则。 ３．观察ＨＤＢ３编码中的四连零检测、补Ｖ、加Ｂ补奇、单／双极
性变换的波形，并验证是否符合编码规则。 ４．观察并比较单、双极性码（非归零、归零）、时钟信号、时序信号
及双相码的波形和相位特点。 三、基本原理：
本实验使用数字信源模块和ＨＤＢ３编、译码模块。（两个实验一起做） １． 数字信源：
1
表１－１ ８选１数据选择器功能表
输
入
输
出
Ａ２ Ａ１
Ａ０
ST
Ｙ
W
ＸＸ
Ｘ
Ｈ
Ｌ
Ｈ
ＬＬ
Ｌ
Ｌ
Ｄ
Ｄ
通信原理实验指导书(完整)
实验一：抽样定理实验一、实验目的1、熟悉TKCS—AS型通信系统原理实验装置；2、熟悉用示波器观察信号波形、测量频率与幅度；3、验证抽样定理；二、实验预习要求1、复习《通信系统原理》中有关抽样定理的内容；2、阅读本实验的内容，熟悉实验的步骤；三、实验原理和电路说明1、概述在通信技术中为了获取最大的经济效益，就必须充分利用信道的传输能力，扩大通信容量。
因此，采取多路化制式是极为重要的通信手段。
最常用的多路复用体制是频分多路复用(FDM)通信系统和时分多路复用(TDM)通信系统。
频分多路技术是利用不同频率的正弦载波对基带信号进行调制，把各路基带信号频谱搬移到不同的频段上，在同一信道上传输。
而时分多路系统中则是利用不同时序的脉冲对基带信号进行抽样，把抽样后的脉冲信号按时序排列起来，在同一信道中传输。
利用抽样脉冲把一个连续信号变为离散时间样值的过程称为“抽样”，抽样后的信号称为脉冲调幅(PAM)信号。
在满足抽样定理的条件下，抽样信号保留了原信号的全部信息。
并且，从抽样信号中可以无失真地恢复出原信号。
抽样定理在通信系统、信息传输理论方面占有十分重要的地位。
数字通信系统是以此定理作为理论基础的。
在工作设备中，抽样过程是模拟信号数字化的第一步。
抽样性能的优劣关系到整个系统的性能指标。
作为例子，图1-1示意地画出了传输一路语音信号的PCM系统。
从图中可以看出要实现对语音的PCM编码，首先就要对语音信号进行抽样，然后才能进行量化和编码。
因此，抽样过程是语音信号数字化的重要环节，也是一切模拟信号数字化的重要环节。
图1-1 单路PCM系统示意图为了让实验者形象地观察抽样过程，加深对抽样定理的理解，本实验提供了一种典型的抽样电路。
除此，本实验还模拟了两路PAM通信系统，从而帮助实验者初步了解时分多路的通信方式。
2、抽样定理抽样定理指出，一个频带受限信号m(t)如果它的最高频率为f H(即m(t)的频谱中没有f H以上的分量)，可以唯一地由频率等于或大于2f H的样值序列所决定。
通信原理实验指导书
实验一 HDB3码型变换实验一、实验目的通过本实验，学生应达到以下要求：1、了解二进制单极性码变换为HDB3码的编码规则，掌握它的工作原理和实现方法。
2、通过测试电路，熟悉并掌握分析电路的一般规律与方法，学会分析电路工作原理，画出关键部位的工作波形。
3、了解关于分层数字接口脉冲的国际规定，掌握严格按技术指标研制电路的实验方法。
二、实验内容⏹调测HDB3编、译码电路；⏹调测位定时提取电路及信码再生电路。
各部分的输出信号应达到技术指标的要求，同时做到编、解码无误；⏹利用频谱仪，研究经HDB3编码后的频谱特性（条件允许）。
三、实验原理在数字通信系统中，有时不经过数字基带信号与信道信号之间的变换，只由终端设备进行信息与数字基带信号之间的变换，然后直接传输数字基带信号。
数字基带信号的形式有许多种，在基带传输中经常采用AMI码（传号交替反转码）和HDB3码（三阶高密度双极性码）。
1、传输码型在数字复用设备中，内部电路多为一端接地，输出的信码一般是单极性不归零信码。
当这种码在电缆上长距离转输时，为了防止引进干扰信号，电缆的两根线都不能接地（即对地是平衡的），这里就要选用一种适合线路上传输的码型，通常有以下几点考虑：（1）在选用的码型的频谱中应该没有直流分量，低频分量也应尽量少。
这是因为终端机输出电路或再生中继器都是经过变压器与电缆相连接的，而变压器是不能通过直流分量和低频分量的。
（2）传输型的频谱中高频分量要尽量少。
这是因为电缆中信号线之间的串话在高频部分更为严重，当码型频谱中高频分量较大时，就限制了信码的传输距离或传输质量。
（3）码型应便于再生定时电路从码流中恢复位定时。
若信号中连“０”较长，则等效于一段时间没有收脉冲，恢复位定时就困难，所以应该使变换后的码型中连“０”较少。
（4）设备简单，码型变换容易实现。
（5）选用的码型应使误码率较低。
双极性基带信号波形的误码率比单极性信号的低。
根据这些原则，在传输线路上通常采用AMI码和HDB3码。
通信原理实验指导书
通信原理实验指导书一、实验目的本实验旨在帮助学生深入理解通信原理的基本概念和原理，通过搭建实验电路和进行实验操作，掌握通信原理的实际应用。
二、实验器材1. 发射器：一台信号发生器2. 接收器：一台示波器3. 连接电缆：适用于信号传输的电缆三、实验步骤1. 准备工作a. 检查实验器材是否齐全，并确保其正常工作。
b. 将信号发生器和示波器连接电源，并确保电源正常。
2. 实验电路的搭建a. 将信号发生器与示波器通过连接电缆连接起来。
b. 确保电缆的连接牢固可靠，避免信号传输过程中出现干扰。
3. 实验操作a. 设置信号发生器的输出频率和幅度，以产生所需的信号波形。
b. 调节示波器的时间和幅度尺度，以正确显示接收到的信号波形。
c. 运行实验电路，观察信号的传输和接收情况。
d. 根据实验结果，记录并分析接收到的信号波形的特点和变化。
四、实验结果记录与分析根据实验操作所得到的结果，记录并分析接收到的信号波形的特点和变化。
可以通过示波器的屏幕截图来展示实验结果，并结合文字对实验结果进行描述和分析。
五、实验总结通过本次实验，我们深入了解了通信原理的基本概念和原理，并通过实验操作掌握了通信原理的实际应用。
通过实验结果的记录和分析，我们对信号的传输和接收过程有了更深入的理解。
本次实验对于我们进一步学习和研究通信原理的知识非常重要，也为今后从事相关工作打下了扎实的基础。
六、实验注意事项1. 在进行实验之前，务必做好准备工作，并确保实验器材的正常工作。
2. 在实验操作过程中，要小心操作，避免对实验器材造成损坏。
3. 注意信号发生器和示波器的连接方式和操作方法，并正确设置参数。
4. 在记录实验结果时，要准确描述实验过程和实验结果，并结合图示进行分析。
5. 在实验结束后，要及时关闭器材电源，并进行相关器材的清理和整理。
七、参考文献[此处请根据实际情况填写所参考的文献或资料]以上为通信原理实验指导书的内容，请照此进行实验操作。
通信原理实验指导书
实验一数字信号发生实验一、实验目的1．了解多种时钟信号的产生方法；2．了解PCM编码中的收、发帧同步信号的产生过程；3．掌握3级、4级、5级伪随机码的编码方法和伪随机码性质。
二、实验仪器与设备1．THEXZ-2B型实验箱、数字信号发生模块；2．20MHz双踪示波器。
三、实验原理时钟信号乃是数字通信各级电路的重要组成部分，在数字通信电路中，若没有时钟信号，则电路基本工作条件将得不到满足而无法工作。
（一）电路组成时钟与伪码发生实验是供给PCM、PSK、FSK、HDB3等实验所需时钟和基带信号，由以下电路组成： 1．内时钟信号源，图18-1。
2．多级分频及脉冲编码调制系统收、发帧同步信号产生电路，图18-1。
3．三级伪随机码发生电路，图18-2；4．四级伪随机码发生电路，图18-3；5．五级伪随机码发生电路，图18-4。
图18-1 时钟及多级分频及脉冲编码调制系统收、发帧同步信号产生电原理图图18-2 三级伪码发生电原理图图18-3 四级伪码发生电原理图18-4 五级伪码发生电原理图（二）电路工作原理1．时钟信号源时钟信号源由钟振Y1提供，若电路加电后，在CLK测试点输出一个比较理想的方波信号，输出振荡频率为4.096MHz，经过D触发器进行二分频，输出为2.048MHz方波信号。
2．三级基准信号分频及PCM编码调制收发帧同步信号产生电路该电路的输入时钟信号为 2.048MH Z的方波，由可预置四位二进制计数器（带直接清零）组成的三级分频电路组成，逐次分频变成1K方波，由第一级分频电路产生的P128KH Z窄脉冲和由第二级分频电路产生的Q8KH窄脉冲进行与非后输出，即为PCM编译码中的收、发分帧同步信号P8K。
3．三级伪随机码发生器电路伪随机序列，也称作m序列，它的显著特点是：（a）随机特性；（b）预先可确定性；（c）可重复实现。
本电路采用带有两个反馈的三级反馈移位寄存器，示意图见图18-5。
若设初始状态为111（Q2Q1Q0=111），则在CP时钟作用下移位一次后，由Q1与Q0模二加产生新的输入Q=Q0○+Q1=1○+1=0，则新状态为Q2Q1Q0=011。
