C8051F020单片机初始化程序和编译步骤PDF.pdf

合集下载

C8051F020单片机初始化程序和编译步骤

C8051F020单片机初始化程序和编译步骤2011-02-15 12:20:06| 分类：默认分类| 标签：|字号大中小订阅C8051F020编程步骤一、编程步骤：1、看门狗设置2、系统初始化3、端口初始化4、对应功能初始化（如：串口，定时器，I2C，SPI，PCA，DAC/ADC，中断等等）5、功能函数或中断函数（如需要）6、包含的头文件7、项目说明二、对应功能初始化要点：1、Uart:(1)串口工作模式由SCON设定（2）定时器工作方式设定TMOD （3）波特率TH 载入值设定（4）启动TR1 （5）时钟基准CKCON （6）波特率加倍设定PCON（7)开中断使能TI2、Time:(1)工作方式设定TMOD （2）定时器时钟基准CKCON （3）启动/停止TCON设定TRn3、Interrupt:(1)中断允许IE （2）触发方式设定（上下沿，电平）（3）对应控制位允许设定,如ES串口允许C8051F020单片机初始化程序; $INCLUDE (C8051F020.inc) /C8051F020单片机功能强大，初始化也比较繁杂，为了便于初始化各功能模块，我们编了此程序可看着“说明”初始化。

ORG SYS_INIT;※▲◆●◎★☆△;◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆;■-- <1> --电源管理; PCON ; POWER CONTROL;■-- <2> --系统时钟和振荡器; OSCXCN ; EXTERNAL OSCILLA TOR CONTROL; OSCICN ; INTERNAL OSCILLA TOR CONTROL;■-- <3> --复位及看门狗管理; RSTSRC ; RESET SOURCE; WDTCN ; W A TCHDOG TIMER CONTROL;■-- <4> --FLASH存储器编程和安全管理; FLSCL ; FLASH MEMORY TIMING PRESCALER; PSCTL ; PROGRAM STORE R/W CONTROL; FLACL ; FLASH ACESS LIMIT;■-- <5> --中断控制; IE ; INTERRUPT ENABLE; EIE1 ; EXTERNAL INTERRUPT ENABLE 1; EIE2 ; EXTERNAL INTERRUPT ENABLE 2; IP ; INTERRUPT PRIORITY; EIP1 ; EXTERNAL INTERRUPT PRIORITY REGISTER 1; EIP2 ; EXTERNAL INTERRUPT PRIORITY REGISTER 2; P3IF ; PORT 3 EXTERNAL INTERRUPT FLAGS;■-- <6> --端口IO初始化及交叉开关设置; XBR0 ; DIGITAL CROSSBAR CONFIGURA TION REGISTER 0; XBR1 ; DIGITAL CROSSBAR CONFIGURA TION REGISTER 1; XBR2 ; DIGITAL CROSSBAR CONFIGURA TION REGISTER 2; P0MDOUT ; PORT 0 OUTPUT MODE CONFIGURA TION; P1MDOUT ; PORT 1 OUTPUT MODE CONFIGURA TION; P2MDOUT ; PORT 2 OUTPUT MODE CONFIGURA TION; P3MDOUT ; PORT 3 OUTPUT MODE CONFIGURA TION; P74OUT ; PORTS 4 - 7 OUTPUT MODE;■-- <7> --外部RAM和片内XRAM; EMI0CN ; EXTERNAL MEMORY INTERFACE CONTROL; EMI0CF ; EXTERNAL MEMORY INTERFACE (EMIF) CONFIGURA TION ; EMI0TC ; EXTERNAL MEMORY;■-- <8> --定时器设置; TMOD ; TIMER MODE; TCON ; TIMER CONTROL; T2CON ; TIMER 2 CONTROL; T4CON ; TIMER 4 CONTROL; TMR3CN ; TIMER 3 CONTROL; TMR3RLL ; TIMER 3 RELOAD REGISTER - LOW BYTE; TMR3RLH ; TIMER 3 RELOAD REGISTER - HIGH BYTE; TMR3L ; TIMER 3 - LOW BYTE; TMR3H ; TIMER 3 - HIGH BYTE;■-- <9> --串行通讯; SCON0 ; SERIAL PORT 0 CONTROL; SCON1 ; SERIAL PORT 1 CONTROL; SBUF1 ; SERAIL PORT 1 DA TA; SADDR1 ; SERAIL PORT 1; PCON ; POWER CONTROL; RCAP2L ; TIMER 2 CAPTURE REGISTER - LOW BYTE; RCAP2H ; TIMER 2 CAPTURE REGISTER - HIGH BYTE; RCAP4L ; TIMER 4 CAPTURE REGISTER - LOW BYTE; RCAP4H ; TIMER 4 CAPTURE REGISTER - HIGH BYTE; SADDR0 ; SERIAL PORT 0 SLA VE ADDRESS;■-- <10> --可编程计数器阵列; PCA0CN ; PCA 0 COUNTER CONTROL; PCA0MD ; PCA 0 COUNTER MODE; PCA0CPM0 ; CONTROL REGISTER FOR PCA 0 MODULE 0; PCA0CPM1 ; CONTROL REGISTER FOR PCA 0 MODULE 1; PCA0CPM2 ; CONTROL REGISTER FOR PCA 0 MODULE 2; PCA0CPM3 ; CONTROL REGISTER FOR PCA 0 MODULE 3; PCA0CPM4 ; CONTROL REGISTER FOR PCA 0 MODULE 4;■-- <11> --SMBus通讯; SMB0CN ; SMBUS 0 CONTROL; SMB0CR ; SMBUS 0 CLOCK RA TE; SMB0STA; SMBUS 0 STA TUS; SMB0DA T ; SMBUS 0 DA TA; SMB0ADR ; SMBUS 0 SLA VE ADDRESS;■-- <12> --SPI总线通讯; SPI0CKR ; SERIAL PERIPHERAL INTERFACE 0 CLOCK RA TE CONTROL ; SPI0DA T ; SERIAL PERIPHERAL INTERFACE 0 DA TA; SPI0CFG ; SERIAL PERIPHERAL INTERFACE 0 CONFIGURA TION; SPI0CN ; SERIAL PERIPHERAL INTERFACE 0 CONTROL;-- <13> --ADC转换; AMX0CF ; ADC 0 MUX CONFIGURA TION; AMX0SL ; ADC 0 MUX CHANNEL SELECTION; ADC0CF ; ADC 0 CONFIGURA TION; ADC0CN ; ADC 0 CONTROL; ADC0L ; ADC 0 DA TA - LOW BYTE; ADC0H ; ADC 0 DA TA - HIGH BYTE; ADC1CF ; ADC 1 ANALOG MUX CONFIGURA TION; AMX1SL ; ADC 1 ANALOG MUX CHANNEL SELECT; ADC1CN ; ADC 1 CONTROL; ADC0GTL ; ADC 0 GREA TER-THAN REGISTER - LOW BYTE; ADC0GTH ; ADC 0 GREA TER-THAN REGISTER - HIGH BYTE; ADC0LTL ; ADC 0 LESS-THAN REGISTER - LOW BYTE; ADC0LTH ; ADC 0 LESS-THAN REGISTER - HIGH BYTE; REF0CN ; VOLTAGE REFERENCE 0 CONTROL; ADC1 ; ADC 1 DA TA;■-- <14> --DAC转换; PCA0L ; PCA 0 TIMER - LOW BYTE; PCA0H ; PCA 0 TIMER - HIGH BYTE; DAC0CN ; DAC 0 CONTROL; DAC1L ; DAC 1 REGISTER - LOW BYTE; DAC1H ; DAC 1 REGISTER - HIGH BYTE; DAC1CN ; DAC 1 CONTROL;■-- <15> --比较器设置; CPT0CN ; COMPARA TOR 0 CONTROL; CPT1CN ; COMPARA TOR 1 CONTROL; EMI0TC ; EMIF TIMING CONTROL;■-- <16> --时钟/电压基准设置; CKCON ; CLOCK CONTROL; SADEN1 ; SERIAL PORT 1 SLA VE ADDRESS MASK; SADEN0 ; SERIAL PORT 0 SLA VE ADDRESS MASK; P1MDIN ; PORT 1 INPUT MODE; PSW ; PROGRAM STA TUS WORD; B ; B REGISTER; WDTCN ; W A TCHDOG TIMER CONTROL;◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆;;==================================================================== ; function: Init_CTS 定时器/计数器,中断和串行通讯初始化子程序; input: -----------------; output: -----------------; usage: -----------------;==================================================================== THS0 equ 0a8hTLS0 equ 09ah; THS1 equ 0fah;0feh;0fah;-4800;0f4h; TLS1 equ 0fah;0feh;0fah;-4800;0f4h;; THS2 equ 0ffh;0feh;0fah;-4800;0f4h; TLS2 equ 0b8h;0feh;0fah;-4800;0f4hInit_TCS: ;定时器/计数器,中断和串行通讯初始化子程序;〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓; ◆◆◆8051内部控制寄存器◆◆◆;****************************************************************************** ******;|名称| 代号| 地址|位寻| B7 | B6 | B5 | B4 | B3 | B2 | B1 | B0 |;|--------|------|------|----|-----|------|------|------|------|------|------|------|;|电源控制| PCON | 87H | NO |SMOD | -- | -- | -- | GF1 | GF0 | PD | IDL |;|--------|------|------|----|-----|------|------|------|------|------|------|------|;|计时控制| TCON | 88H | YE |TF1 | TR1 | TF0 | TR0 | IE1 | IT1 | IE0 | IT0 |;|--------|------|------|----|-----|------|------|------|------|------|------|------|;|计时模式| TMOD | 89H | NO |1GA TE| 1C/T | 1M1 | 1M0 | 0GA TE| 0C/T | 0M1 | 0M0 | ;|--------|------|------|----|-----|------|------|------|------|------|------|------|;|串行控制| SCON | 98H | YE |SM0 | SM1 | SM2 | REN | TB8 | RB8 | TI | RI |;|--------|------|------|----|-----|------|------|------|------|------|------|------|;|中断允许| IE | A8H | YE |EA| -- | ET2 | ES | ET1 | EX1 | ET0 | EX0 |;|--------|------|------|----|-----|------|------|------|------|------|------|------|;|中断优先| IP| B8H | YE |-- | -- | PT2 | PS | PT1 | PX1 | PT0 | PX0 |;****************************************************************************** ******;时钟频率为：11.059200MHz;;机器周期为：12/fosc=1.085069μs;;CT0定时器设定延时为：2000μs;;CT0定时器工作于模式0;;CT0溢出处理采用中断方式;;CT0选择内部时钟;;CT0启动由TR0的0/1决定;;设定波特率为：4800bps;;串口0工作于方式1--T1定时器工作于方式2;;串口1工作于模式3--T2定时器用于波特率发生器4800bpsmov TH0, #THS0mov TL0, #TLS0; mov TH1, #THS1; mov TL1, #TLS1; mov TH2, #THS2; mov TL2, #TLS2;▲■-- <1> --电源管理;〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓;87H---PCON-------电源控制寄存器;复位值: 00000000;位7-2：保留。

240128LCD驱动程序(c8051f020)

240128的程序＃include <c8051f020.h>＃include <tab.c>＃include <dis240128.c>////sfr16 DP = 0x82; // data pointersfr16 TMR3RL = 0x92; // Timer3 reload valuesfr16 TMR3 = 0x94; // Timer3 countersfr16 ADC0 = 0xbe; // ADC0 datasfr16 ADC0GT = 0xc4; // ADC0 greater than windowsfr16 ADC0LT = 0xc6; // ADC0 less than windowsfr16 RCAP2 = 0xca; // Timer2 capture/reloadsfr16 T2 = 0xcc; // Timer2sfr16 RCAP4 = 0xe4; // Timer4 capture/reloadsfr16 T4 = 0xf4; // Timer4sfr16 DAC0 = 0xd2; // DAC0 datasfr16 DAC1 = 0xd5; // DAC1 data//unsigned int ad_temp,dis_y=0;unsigned char ad_i=0;char tabc;unsigned char dis_i,dis_k=0;//unsigned char t_count,t_i;unsigned int t_timecount;bit t_flag;unsigned long t_y=0;//void SYSCLK_Init (void){unsigned int i; // delay counterOSCXCN = 0x67; // start external oscillator withfor (i=0; i < 3000; i++) ; // Wait for osc. to start upwhile (!(OSCXCN & 0x80)) ; // Wait for crystal osc. to settleOSCICN = 0x88;}//----------------------------------------------------------------------------- //函数名称: PORT_Init ()//函数功能: 通用I/O口及交叉开关初始化//入口参数: 无//出口参数: 无//全局变量引用: 无//调用模块: 无//-----------------------------------------------------------------------------void PORT_Init (void){XBR1 = 0x02;XBR2 = 0x40;P74OUT = 0x0f; // P2口设为推挽方式P4=0x07;}//void T_Init(void){CKCON=0X18;TMOD=0x15;IP=0x0a;TH0=0;TL0=0;TH1=(65536-44237)/256;TL1=(65536-44237)%256;TR1=1;TR0=1;ET0=1;ET1=1;}// ADC0配置，T3定时启动ADC//----------------------------------------------------------------------------- void ADC0_Init (void){ADC0CN = 0x00; // ADC0 向AD0BUSY写1时采样,左对齐REF0CN = 0x03; // 启用内部基准源ADC0CF =0X40;AMX0SL = 0x01;AD0EN =1; // 选择采样输入源EIE2 |= 0x02; // 启用 ADC 中断}//void t0(void) interrupt 1{t_count++;}void t1(void) interrupt 3{TH1=(65536-44237)/256;TL1=(65536-44237)%256;t_timecount++;if(t_timecount==250){TR0=0;t_timecount=0;t_flag=1;}}// ADC0采样中断//----------------------------------------------------------------------------- void ADC0_ISR (void) interrupt 15{AD0INT = 0; // 清 ADC 中断标志位ad_temp=((ADC0H*256+ADC0L)*13)>>10;tab_wave[ad_i]=(unsigned char)(ad_temp&0xff);ad_i++;if(ad_i>=216){ad_i=0;AD0EN=0;}AD0BUSY=1;}////----------------------------------------------------------------------------- // 主程序//----------------------------------------------------------------------------- void main (void){WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器SYSCLK_Init (); // 系统时钟初始化PORT_Init ();ADC0_Init ();T_Init();lcd_int1();wtcd2(0x24,0x0000);show_coor(X_length,Y_length,origin_X,origin_Y,0,0);showxy();displayword(0,112,tab_word,2);displayword(13,112,tab_word+64,2);displaychar(6,112,tab_char+48,1);displaychar(10,112,tab_char+64,1);displaychar(23,112,tab_char+80,2);AD0BUSY=1;EA = 1;while(1){//幅度显示if(AD0EN==0){show_wave(1);for(dis_i=0,dis_k=0;dis_i<216;dis_i++)if(tab_wave[dis_i]>dis_k)dis_k=tab_wave[dis_i];dis_y=(unsigned int)dis_k;dis_y=(dis_y*755)>>4;//dis_y=dis_y>>8;displaychar(5,112,tab_number+(dis_y/1000%10)*16,1); displaychar(7,112,tab_number+(dis_y/100%10)*16,1); displaychar(8,112,tab_number+(dis_y/10%10)*16,1); displaychar(9,112,tab_number+(dis_y%10)*16,1);////计数显示for(t_i=0;t_i<6;t_i++){if(t_flag==1){t_flag=0;t_y=(t_count*65536+TH0*256+TL0)*2;t_timecount=0;t_count=0;TH0=0;TL0=0;TR0=1;}displaychar(18,112,tab_number+(t_y/10000%10)*16,1); displaychar(19,112,tab_number+(t_y/1000%10)*16,1); displaychar(20,112,tab_number+(t_y/100%10)*16,1); displaychar(21,112,tab_number+(t_y/10%10)*16,1);displaychar(22,112,tab_number+(t_y%10)*16,1);}//show_wave(0);show_coor(X_length,Y_length,origin_X,origin_Y,0,0);showxy();AD0EN=1;AD0BUSY=1;}}}---------------------------------------------------------------------------------------------------------------dis240128.c文件--------------------------------------------------------------------------------------------------------------#define X_length 216 //x way#define Y_length 106 //y way#define origin_X 0 //原点x(绝对坐标)#define origin_Y 53 //原点y(绝对坐标)y为５３//unsigned char cklcdst(void){unsigned char temp;P5 = 0xFF;P4 = 0x03;temp=P5;P4=0x07;return temp;}//void check01(void) // 状态位STA1,STA0 判断（读写指令和读写数据）{while(cklcdst()&0x03!=0x03);}///*void check3(void) // 状态位ST3 判断（数据自动写状态）{while(cklcdst()&0x08!=0x08);//void check2(void) // 状态位ST2 判断（数据自动读状态）{while(cklcdst()&0x04!=0x04);}//void check6(void) // 状态位ST6 判断（屏读/屏拷贝状态）{while(cklcdst()&0x40!=0x40);}//void delay1000(unsigned char delayvalue){unsigned char i;unsigned int j;i = delayvalue;while(i--){j = 1000;while(j--);}}//void awtdt0(unsigned char uData) // 自动写数据{check3();wtdt(uData);}*///void delay50(unsigned char delayvalue){unsigned char i,j;i = delayvalue;while(i--){j = 50;while(j--);}void wtcd(unsigned char cmd){P4=0x05;P5=cmd;P4=0x07;delay50(1);}//------------------------------------------------------------------------------ // IO口方式写数据//------------------------------------------------------------------------------ // status: O.K.void wtdt(unsigned char lcddata){P4=0x04;P5=lcddata;P4=0x06;delay50(1);}//void wtcd2(unsigned char uCmd,unsigned int uPar) // 写双参数的指令{check01();wtdt(uPar& 0xFF);//先写低字节,再写高字节check01();wtdt((unsigned char)(uPar>>8));check01();wtcd(uCmd);}/********************//= 函数原型: uchar wr_cmd_1(uchar uCmd,uchar uPar1)//= 功能: 给T6963C写带单参数的指令//= 参数://= 返回值: 返回0 成功,否则忙//= 函数性质：私有函数********************/void wtcd1(unsigned char uCmd,unsigned char uPar) // 写单参数的指令{check01();wtdt(uPar);check01();wtcd(uCmd);}void wtcd0(unsigned char uCmd) // 写无参数的指令{check01();wtcd(uCmd);}//void wtdt0(unsigned char uData) // 写一次数据{check01();wtdt(uData);}//void lcdclr( ){ unsigned char i,j;wtcd2(0x24,0x0000);wtcd0(0xb0);for(j=0;j<=0x80;j++)for(i=0;i<=0x1E;i++)wtdt0(0x00);wtcd0(0xb2);}//---------------------------------------------------------------------------------- //---------------------------------------------------------------------------------- //初始化函数void lcd_int1( ){ lcdclr(); //清屏wtcd2(0x42,0x0000);wtcd2(0x43,0x001e); //图形显示宽度30wtcd2(0x24,0x0000);wtcd0(0x80); //显示方式 OR功能wtcd0(0x98); //启用图形显示方式，光标闪烁}//void printpoint(unsigned char PointX,unsigned char PointY,bit flag){unsigned int k=0;unsigned char ldata=0xf0;//bit operation : flag=0 bit reset and flag=1 bit set;(7-PointY%8)is select bit.k=PointY*30 + PointX/8; //k save the addressldata=ldata+7-PointX%8;if(flag)ldata=ldata|0x08;wtcd2(0x24,k);wtcd0(ldata); //output the bit operation}//--------------------------------------------------------------------------void show_coor(unsigned char x_length,unsigned char y_length,unsigned char origin_x, unsigned char origin_y,bit offset,bit offset1){unsigned char i,j,k,l,m;//show coordinate start pointif((offset==0)&&(offset1==0)){ j=origin_x;k=x_length+origin_x+6;l=origin_y-y_length/2;m=y_length+origin_y-y_length/2+3; //y way length}else if((offset==0)&&(offset1==1)){j=origin_x;k=x_length+origin_x+6;l=origin_y;m=y_length+origin_y+3;}else if((offset==1)&&(offset1==0)){j=origin_x;k=x_length+origin_x+6;l=origin_y-y_length;m=y_length+origin_y-y_length+3;}//show the coordinatefor(i=j;i<k;i++)//x wayprintpoint(i,origin_y,1);for(i=l;i<m;i++)//Y_wayprintpoint(origin_x,i,1);for(i=l;i<m;i=i+y_length/8) //y_way average dividing{printpoint(origin_x+1,i,1);}for(i=j;i<k;i=i+x_length/8)//x way average dividing{ printpoint(i,origin_y-1,1);}printpoint(i-1,origin_y-1,1);//x way the next point}//----------------------------------------------------------------------------------void show_wave(bit mod)// y 0 1{ unsigned char i,k;for(i=1;i<X_length;i++){k=origin_Y-tab_wave[i];if(k!=origin_Y)printpoint(origin_X+i,k,mod);}}//汉化显示程序,y为行,x为列,注意一个汉字占两列,而西文字符占一列void displayword(unsigned char x,unsigned char y,unsigned char *word,unsigned char c){unsigned int xy;unsigned char i,j,k=0;xy=y*30+x;for(i=0;i<c;i++)for(j=0;j<16;j++){wtcd2(0x24,xy+j*30+i*2);//置地址指针 low addresswtcd1(0xc0,word[k]);wtcd1(0xc0,word[k+1]);k+=2;}}//字符显示程序,y为行,x为列,注意一个汉字占两列,而西文字符占一列void displaychar(unsigned char x,unsigned char y,unsigned char *word,unsigned char c){unsigned int xy;unsigned char i,j,k=0;xy=y*30+x;for(i=0;i<c;i++)for(j=0;j<16;j++){wtcd2(0x24,xy+j*30+i);//置地址指针 low addresswtcd1(0xc0,word[k]);k++;}}void showxy(void){displaychar(1,0,tab_char,1);displaychar(27,54,tab_char+16,1);displaychar(1,54,tab_char+32,1);}--------------------------------------------------------------------------------------------------------------tab.c文件--------------------------------------------------------------------------------------------------------------unsigned char code tab_number[]={/*-- 文字: 0 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x18,0x24,0x42,0x42,0x42,0x42,0x42,0x42,0x42,0x24,0x18,0x00,0x00,/*-- 文字: 1 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x10,0x70,0x10,0x10,0x10,0x10,0x10,0x10,0x10,0x10,0x7C,0x00,0x00,/*-- 文字: 2 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x3C,0x42,0x42,0x42,0x04,0x04,0x08,0x10,0x20,0x42,0x7E,0x00,0x00,/*-- 文字: 3 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x3C,0x42,0x42,0x04,0x18,0x04,0x02,0x02,0x42,0x44,0x38,0x00,0x00,/*-- 文字: 4 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x04,0x0C,0x14,0x24,0x24,0x44,0x44,0x7E,0x04,0x04,0x1E,0x00,0x00,/*-- 文字: 5 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x7E,0x40,0x40,0x40,0x58,0x64,0x02,0x02,0x42,0x44,0x38,0x00,0x00,/*-- 文字: 6 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x1C,0x24,0x40,0x40,0x58,0x64,0x42,0x42,0x42,0x24,0x18,0x00,0x00,/*-- 文字: 7 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x7E,0x44,0x44,0x08,0x08,0x10,0x10,0x10,0x10,0x10,0x10,0x00,0x00,/*-- 文字: 8 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x3C,0x42,0x42,0x42,0x24,0x18,0x24,0x42,0x42,0x42,0x3C,0x00,0x00,/*-- 文字: 9 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x18,0x24,0x42,0x42,0x42,0x26,0x1A,0x02,0x02,0x24,0x38,0x00,0x00,};unsigned char code tab_char[]={/*-- 文字: y --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0xE7,0x42,0x24,0x24,0x28,0x18,0x10,0x10,0xE0,0x00,0x00,0x00,0x00, /*-- 文字: x --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x6E,0x24,0x18,0x18,0x18,0x24,0x76,0x00,0x00,0x00,0x00,0x00,0x00, /*-- 文字: 0 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x18,0x24,0x42,0x42,0x42,0x42,0x42,0x42,0x42,0x24,0x18,0x00,0x00, /*-- 文字: . --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x60,0x60,0x00,0x00, /*-- 文字: V --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0xE7,0x42,0x42,0x44,0x24,0x24,0x28,0x28,0x18,0x10,0x10,0x00,0x00, /*-- 文字: H --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0xE7,0x42,0x42,0x42,0x42,0x7E,0x42,0x42,0x42,0x42,0xE7,0x00,0x00,/*-- 文字: z --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x7E,0x44,0x08,0x10,0x10,0x22,0x7E,0x00,0x00, };//unsigned char code tab_word[]={/*-- 文字: 幅 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x20,0x00,0x23,0xFE,0x20,0x00,0xF9,0xFC,0xA9,0x04,0xA9,0x04,0xA9,0xFC,0xA8,0x00, 0xAB,0xFE,0xAA,0x22,0xAB,0xFE,0xBA,0x22,0x22,0x22,0x23,0xFE,0x22,0x02,0x20,0x00,/*-- 文字: 度 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x01,0x00,0x00,0x80,0x3F,0xFE,0x22,0x20,0x22,0x20,0x2F,0xFC,0x22,0x20,0x23,0xE0, 0x20,0x00,0x27,0xF8,0x22,0x10,0x21,0x20,0x20,0xC0,0x41,0x30,0x46,0x0E,0x98,0x04,/*-- 文字: 频 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x08,0x00,0x08,0xFE,0x4E,0x20,0x48,0x40,0x48,0xFC,0xFE,0x84,0x00,0xA4,0x08,0xA4, 0x4A,0xA4,0x4A,0xA4,0x84,0xA4,0x08,0x50,0x10,0x48,0x20,0x86,0xC3,0x02,0x00,0x00,/*-- 文字: 率 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x02,0x00,0x01,0x00,0x7F,0xFE,0x41,0x00,0x22,0x28,0x17,0xD0,0x04,0x80,0x11,0x10, 0x22,0x48,0x47,0xC4,0x01,0x20,0xFF,0xFE,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,};//unsigned char tab_wave[216];。

C8051F020入门指导

接到端口I/O引脚。
DAC为电压输出方式，有灵活的输出更新机制。这一机制允许用软件写和定时器2、定时器3及定时器4的溢出信号更新DAC输出。
C8051F020/2的DAC之电压基准由专用的VREFD输入引脚提供，而
C8051F021/3的DAC之电压基准由器件内部的电压基准提供。DAC在作为比较器的参考电压或为ADC差分输入提供偏移电压时非常有用。
1.9 比较器和DAC
C8051F020/1/2/3系列MCU内部有两个12位DAC和两个比较器。 MCU与每个比较器和DAC之间的数据和控制接口通过特殊功能寄存器实现。MCU可以将任何一个DAC或比较器置于低功耗关断方式。比较器的回差电压可以用软件编程。每个比较器都能在上升沿、下降沿或在两个边沿都产生中断。这些中断能将MCU从休眠方式唤醒。比较器的输出状态可以用软件查询。可通过设置交叉开关将比较器的输出
1.8 8 位模/数转换器
C8051F020有一个片内8位SAR ADC（ADC1），带有一个8通道输入多路选择器和可编程增益放大器。该ADC工作在500ksps的最大采样速率时可提供真正的8位精度，INL为±1LSB。有8个用于测量的输入端。ADC1完全由CIP51通过特殊功能寄存器控制。ADC0的电压基准可以在模拟电源电压（AV+）和一个外部VREF引脚之间选择。
配置为两个单端输入或一个差分输入。
可编程增益放大器接在模拟多路选择器之后，增益可以用软件设置，从 0.5到16以2的整数次幂递增。 A/D转换有4种启动方式：软件命令、定时器2溢出、定时器3溢出和外部信号输入。这种灵活性允许用软件事件、外部硬件信号或周期性的定时器溢出信号触发转换。转换结束由一个状态位指示，或者产生中断（如果中断被使能）。在转换完成后，10或12位转换结果数据字被锁存到两个特殊功能寄存器中。这些数据字可以用软件控制为左对齐或右对齐。

C8051F020学习笔记-IO初始化

二,使用过程中,常常出现程序的IO口设置,包括设置为交叉开关,推挽方式等。

由于对这种设置方法不太了解，因此做一个专题。

//--------------------------------------------------------------------// I/O初始化程序//--------------------------------------------------------------------// 配置交叉开关和 GPIO 端口void xbar_init (void){XBR0 = 0x07; // 允许 I2C SPI和 UARTXBR1 = 0x00; //XBR2 = 0x40; // 允许交叉开关和弱上拉//PRT0CF |= 0xff; // 允许P0口的所有输出为弱上拉//P0MDOUT// 让交叉开关将这些引脚配置为输入//PRT1CF |= 0x40; // 允许 P1.6 (LED) 为弱上拉输出}（通过对比几个程序的I/O初始化，发现主要是对寄存器XBR0~2以及PRT(0~7)CF进行设置。

特将与IO口设置相关的寄存器做一个说明）2.1 GPIO口和数字外设口C8051F020/1/2/3 MCU 是高集成度的混合信号片上系统，有按8 位端口组织的64 个数字I/O 引脚。

低端口（P0、P1、P2 和P3）既可以按位寻址也可以按字节寻址。

高端口（P4、P5、P6 和P7）只能按字节寻址。

所有引脚都耐5V 电压，都可以被配置为漏极开路或推挽输出方式和弱上拉。

C8051F020/1/2/3 器件有大量的数字资源需要通过4 个低端I/O 端口P0、P1、P2 和P3 才能使用。

P0、P1、P2 和P3 中的每个引脚既可定义为通用的端口I/O（GPIO）引脚，又可以分配给一个数字外设或功能（例如：UART0 或/INT1），这种资源分配的灵活性是通过使用优先权交叉开关译码器实现的。

C8051F系列单片机的初始化

C8051F系列单片机的初始化C8051F系列单片机是由美国Silicon Laboratories公司研发的一款8位微控制器，它具有强大的功能和灵活的性能，是一种广泛应用于各种电子设备中的微控制器。

在使用C8051F系列单片机之前，需要进行初始化操作，以确保单片机能够正常工作。

下面将介绍C8051F系列单片机的初始化过程。

1. 系统时钟初始化在初始化单片机之前，需要先配置它的系统时钟。

C8051F系列单片机的系统时钟可从外部晶体振荡器或内部RC振荡器提供。

通过设置相关的寄存器，可以选择使用哪一种时钟源，并配置其频率。

2. 系统时钟分频器初始化对于大多数应用程序而言，操作系统时钟的速度往往太快，因此需要对其进行分频，减少操作速度。

C8051F系列单片机提供了一个系统时钟分频器，通过设置相关的寄存器，可以选择分频比例，将操作速度减慢。

3. I/O端口初始化C8051F系列单片机具有多个I/O端口，用于输入和输出数据。

在初始化单片机时，需要设置每个I/O端口的输入和输出模式，以及电平状态和电流限制等参数。

4. 中断初始化C8051F系列单片机支持多种中断模式，可以在程序执行期间随时中断当前任务，处理新的事件。

在初始化单片机时，需要配置中断引脚和中断向量表等参数。

5. 定时器初始化C8051F系列单片机具有多个定时器，用于计时和延时等功能。

在初始化单片机时，需要设置每个定时器的计数模式、频率、触发条件和计时范围等参数。

6. 串口初始化C8051F系列单片机支持串口通信，可以与其他设备进行数据交换。

在初始化单片机时，需要设置串口的通信协议、波特率和数据格式等参数。

7. ADC/DAC初始化C8051F系列单片机具有模拟转换模块，可以对模拟信号进行采样和变换。

在初始化单片机时，需要设置ADC/DAC的采样率、分辨率和参考电压等参数。

通过以上步骤，就可以完成C8051F系列单片机的初始化。

在开发具体应用程序时，还需要根据实际需求对各个模块进行进一步配置和编程。

C8051F020例程

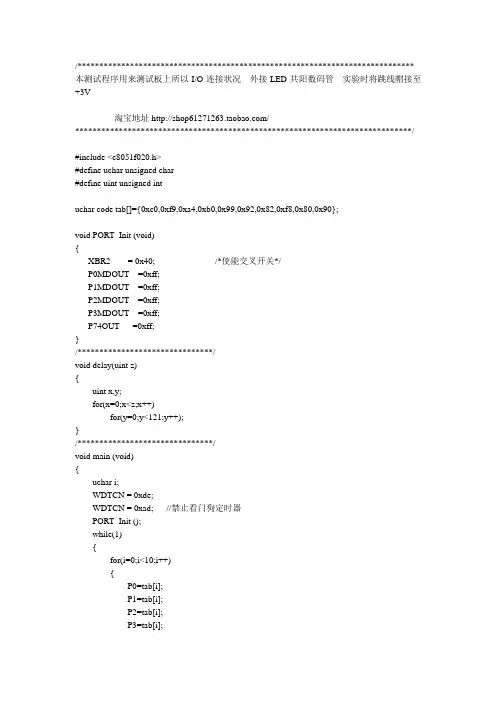

/***************************************************************************** 本测试程序用来测试板上所以I/O连接状况外接LED共阳数码管实验时将跳线帽接至+3V淘宝地址/*****************************************************************************/#include <c8051f020.h>#define uchar unsigned char#define uint unsigned intuchar code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};void PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P0MDOUT =0xff;P1MDOUT =0xff;P2MDOUT =0xff;P3MDOUT =0xff;P74OUT =0xff;}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************/void main (void){uchar i;WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器PORT_Init ();while(1){for(i=0;i<10;i++){P0=tab[i];P1=tab[i];P2=tab[i];P3=tab[i];P4=tab[i];P5=tab[i];P6=tab[i];P7=tab[i];delay(500);}}}/***************************************************************************** 闪烁灯实验本实验采用P3.4口输出短接J11 实验时将跳线帽接至+3V淘宝地址/*****************************************************************************/ #include <c8051f020.h>#define uchar unsigned char#define uint unsigned intsbit LED=P3^4;void PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P3MDOUT =0xff;}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************/void main (void){WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器PORT_Init ();while (1){LED=0;delay(500);LED=1;delay(500);}}/***************************************************************************** 流水灯实验本实验采用P0口输出外接LED 实验时将跳线帽接至+3V淘宝地址/*****************************************************************************/#include <c8051f020.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned intvoid PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P0MDOUT =0xff;}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************/void main (void){uchar i;WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器i=0xfe;PORT_Init ();P0=i;while(1){delay(500);i = _crol_(i,1); //循环右移1位，点亮下一个LEDP0 = i;}}/***************************************************************************** 数码管实验本实验采用P0口输出外接LED共阳数码管实验时将跳线帽接至+3V淘宝地址/*****************************************************************************/#include <c8051f020.h>#define uchar unsigned char#define uint unsigned intuchar code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};void PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P0MDOUT =0xff;}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************/void main (void){uchar i;WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器PORT_Init ();while(1){for(i=0;i<10;i++){P0=tab[i];delay(500);}}}/****************************************************************************** **********按键实验本实验采用P2.0和P2.1作为输入P0外接LED共阳数码管输出实验时将跳线帽接至+3V淘宝地址/******************************************************************************* *********/#include <c8051f020.h>#define uchar unsigned char#define uint unsigned intsbit K1 = P2^0;sbit K2 = P2^1;uchar code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};void PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P0MDOUT = 0xff;}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************/void main (void){uchar i;WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器PORT_Init ();while(1){if(K1==0){delay(10);if(K1==0){if(i==9)i=9;elsei++;while(!K1);}}if(K2==0){delay(10);if(K2==0){if(i==0)i=0;elsei--;while(!K2);}}P0=tab[i];}}/***************************************************************************** 串口通讯实验本实验采用UART0输出数据到PC机实验时将跳线帽接至+3V复位一次，单片机发送256个数据波特率为9600淘宝地址/*****************************************************************************/#include <c8051f020.h>#define uchar unsigned char#define uint unsigned intvoid SYSCLK_Init();void PORT_Init();void UART0_Init();void SYSCLK_Init(){unsigned int i;OSCXCN=0X67; //0X67=0110,0111for(i=0;i<256;i++); //等待>1mswhile(!(OSCXCN&0X80)); //等待XTLVLD变为1OSCICN=0X88; //时钟失效监测器，选择外部时钟源作为系统时钟}void PORT_Init(){XBR0 = 0x04;XBR2 = 0x40;}void UART0_Init(){SCON0=0x50; //串口方式1TMOD=0X20; //选用定时器1作为波特率发生器TH1=0xF4;TL1=0xF4;PCON=0x80; //波特率为9600TR1=1; //定时器启动}void main(){unsigned int i;WDTCN=0XDE;WDTCN=0XAD;SYSCLK_Init();PORT_Init();UART0_Init();for(i=0;i<256;i++){SBUF0=i;while(!TI0);TI0=0;}while(1);}/***************************************************************************** LCD1602并口显示实验本实验采用P6为数据口和P1为控制口实验时将跳线帽接至+5V淘宝地址/*****************************************************************************/ #include <c8051f020.h>#define uchar unsigned char#define uint unsigned int#define DataPort P6sbit LCM_VO=P1^7;sbit LCM_RS=P1^6;sbit LCM_RW=P1^5;sbit LCM_EN=P1^4;sbit LED=P3^4;uchar code TAB1[] = "C8051F-020";uchar code TAB2[] = "QQ:123514611";uchar aa,bb;/*******************************/void PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P1MDOUT =0xff;P3MDOUT =0xff;P74OUT |= 0xff; /*推挽输出*/}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************//*******************************///写指令void WriteCommandLCM(uchar CMD){LCM_RS=0;LCM_RW=0;DataPort=CMD;LCM_EN=1;delay(50);LCM_EN=0;}/*******************************///写数据void WriteDataLCM(uchar dataW){LCM_RS=1;LCM_RW=0;DataPort=dataW;LCM_EN=1;delay(50);LCM_EN=0;}/***********************************/void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData) {Y &= 0x1;X &= 0xF; //限制X不能大于15，Y不能大于1if (Y) X |= 0x40; //当要显示第二行时地址码0x40;X |= 0x80; // 算出指令码WriteCommandLCM(X); //这里不检测忙信号，发送地址码WriteDataLCM(DData);}//-----------------------------------------------------------------------------//按指定位置显示一串字符//-----------------------------------------------------------------------------void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code *DData) {unsigned char ListLength;ListLength = 0;Y &= 0x1;X &= 0xF; //限制X不能大于15，Y不能大于1 while (DData[ListLength]>0x20) //若到达字串尾则退出{if (X <= 0xF) //X坐标应小于0xF{DisplayOneChar(X, Y, DData[ListLength]); //显示单个字符ListLength++;X++;}}}/***********************************/void InitLcd(){WriteCommandLCM(0x38); //8位数据，双行显示，5X7字型WriteCommandLCM(0x08); //WriteCommandLCM(0x01); //WriteCommandLCM(0x06); //WriteCommandLCM(0x0c); //}/***********************************/void main (void){WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器PORT_Init ();OSCICN |= 0x01;delay(5000);LCM_VO=0;InitLcd ();aa=0x41;for(bb=0;bb<26;bb++){LED=0;delay(500);WriteDataLCM(aa);aa++;if(aa==0x51){WriteCommandLCM(0xc0);}if(aa==0x5b){break;}LED=1;delay(500);}delay(2000);WriteCommandLCM(0x01);for(bb=0;bb<10;bb++){LED=0;delay(500);DisplayListChar(3, 0, TAB1);DisplayListChar(2, 1, TAB2);LED=1;delay(500);}delay(5000);}/****************************************************************************** **********LCD12864 ST7920控制芯片测试程序本实验采用P3口和P0口驱动实验时将跳线帽接至+3V淘宝地址/******************************************************************************* *********/#include <c8051f020.h>#define uchar unsigned char#define uint unsigned int#include <intrins.h>#include <string.h>#include <stdio.h>#define uchar unsigned char#define uint unsigned int#define ulong unsigned long//------------------------------------void PORT_Init (void);void delay(uint z);//-----------------------------------#define LCDBUS P3sbit RS = P0^0;sbit RW = P0^1;sbit E = P0^2;sbit PSB = P0^3;sbit RST = P0^4;void PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P3MDOUT =0xff;P0MDOUT =0xff;}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************/uchar code symbo[]={/*-- 调入了一幅图像：D:\guoq files\technic support\pic\128x32 Symbo.bmp --*//*-- 宽度x高度=128x32 --*/0x00,0x07,0xFF,0x00,0x00,0x00,0x00,0x00,0x1F,0xC0,0x00,0x1F,0xC0,0x03,0xE0,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x20,0x00,0x20,0x40,0x04,0x10,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x10,0x00,0x40,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x08,0x00,0x80,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x04,0x01,0x00,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x02,0x02,0x00,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x01,0x04,0x00,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x08,0x00,0x88,0x00,0x80,0x04,0x10,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x04,0x00,0x50,0x01,0x00,0x03,0xE0,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x02,0x00,0x20,0x02,0x00,0x00,0x00,0x00, 0x1F,0xFC,0x01,0xFF,0xDF,0xFF,0xFF,0xFF,0xC1,0x00,0x00,0x04,0x00,0x00,0x00,0x00, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x80,0x00,0x08,0x1F,0xFF,0xFF,0xF8, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x40,0x00,0x10,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x20,0x00,0x20,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x10,0x00,0x40,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x08,0x00,0x80,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x10,0x00,0x40,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x20,0x00,0x20,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x40,0x00,0x10,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x80,0x00,0x08,0x1F,0xFF,0xFF,0xF8, 0x1F,0xFC,0x01,0xFF,0xDF,0xFF,0xFF,0xFF,0xC1,0x00,0x00,0x04,0x00,0x00,0x00,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x02,0x00,0x20,0x02,0x00,0x00,0x00,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x04,0x00,0x50,0x01,0x00,0x03,0xE0,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x08,0x00,0x88,0x00,0x80,0x04,0x10,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x01,0x04,0x00,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x02,0x02,0x00,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x04,0x01,0x00,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x08,0x00,0x80,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x10,0x00,0x40,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x20,0x00,0x20,0x40,0x04,0x10,0x00, 0x00,0x07,0xFF,0x00,0x00,0x00,0x00,0x00,0x1F,0xC0,0x00,0x1F,0xC0,0x03,0xE0,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 };//-----------------------------------// Delay Routine//-----------------------------------void delay100us(void) //delay TIMER1*1 ms for 12MHz{uchar data i;for(i=0;i<=10;i++){_nop_();_nop_();}}void delayms( uint m ) // 12MHz Xtal, close to ms value {uint j;uint i;for(i=0; i<m; i++)for(j=0; j<109; j++)_nop_();}void SdCmd(uchar Command) //send command{RS = 0;RW=0;LCDBUS = Command;E = 1;E = 0;delay100us();}void SdData(uchar DData) //send display data{RS = 0;RS=1;RW=0;LCDBUS = DData;E = 1;E = 0;delay100us();}uchar RdData(){uchar DData;RS = 0;RW = 1;RS=1;LCDBUS=0xff;E=1;DData = LCDBUS;E = 0;return(DData);}//-----西文写入函数----------------void PrintASCII(uint x,y,uchar *pstr) //通用函数{uint addr;y=y<<4;addr=y|0x80+x;SdCmd(addr);while(*pstr>0){SdData(*pstr++);}}//----中文写入函数-----------------void PrintGB(uchar x,y,uchar *pstr){uint addr;y=y<<4;addr=y|0x80+x;SdCmd(addr);while(*pstr>0){SdData(*pstr++);delayms(300); //演示用}}//----初始化函数-----------------void initLCM(){RST=0;delayms(5);RST=1;delayms(800);SdCmd(0x30); /* 设置工作方式(8位总线) */ SdCmd(0x06); /* 设置输入方式*/SdCmd(0x0f); /* 设置显示方式*/SdCmd(0x01); /* 清屏*/delayms(2);}//----清屏函数------------------void ClearRAM(){uchar i,j;SdCmd(0x34);for(i=0;i<32;i++){SdCmd(i|0x80);SdCmd(0x80);for(j=0;j<16;j++){SdData(0x00);//SdData(0x00);}}SdCmd(0x30);}//---- 画图函数-----------------------------void ShowBmp(uchar x,y, width,high,uchar *bmp) {uchar i,j;SdCmd(0x34);SdCmd(0x36);for(i=y;i<(y+high);i++){if (i<32){SdCmd(0x80|i);SdCmd(0x80|x);}else{SdCmd(0x80|(i-32));SdCmd(0x80|(x+8));}for(j=0;j<width;j++){SdData(*bmp++);SdData(*bmp++); //}}SdCmd(0x30);}//---画点函数----------------void Draw_Dot(uint x,y){uchar m,n;uint k;if(y>=32){y=y-32;x=x+128;}SdCmd(y|0x80);k=x/16;SdCmd(k|0x80);k=0x8000;k=k>>x%16;m=RdData();m=RdData()|k>>8;n=RdData()|k;k=x/16;SdCmd(y|0x80);SdCmd(k|0x80);SdData(m);SdData(n);}//--- 画线函数---------------void Draw_Line(uint x1,y1,x2,y2) {uint temp;int dalt_x,dalt_y,err=0;if (y1>y2){temp=x1;x1=x2;x2=temp;temp=y1;y1=y2;y2=temp;}Draw_Dot(x1,y1);dalt_x=x2-x1;dalt_y=y2-y1;if(dalt_x>=0){if(dalt_y>dalt_x)//k>1{while(y1<y2){if(err<0){x1=x1+1;y1=y1+1;err=err+dalt_y-dalt_x;}else{y1=y1+1;err=err-dalt_x;}Draw_Dot(x1,y1);}}else // 0<=k=<1{if (dalt_y==0)y1=y1-1;while(x1<x2){if(err<0){x1=x1+1;err=err+dalt_y;}else{y1=y1+1;x1=x1+1;err=err+dalt_y-dalt_x;}Draw_Dot(x1,y1);}}}else{dalt_x=x1-x2;if(dalt_y>dalt_x)//k<-1{while(y1<y2){if(err<0){x1=x1-1;y1=y1+1;err=err+dalt_y-dalt_x;}else{y1=y1+1;err=err-dalt_x;}Draw_Dot(x1,y1);}}else //0>k>=-1{if (dalt_y==0)y1=y1-1;while(x1>x2){if(err<0){x1=x1-1;err=err+dalt_y;}else{x1=x1-1;y1=y1+1;err=err+dalt_y-dalt_x;}Draw_Dot(x1,y1);}}}}//--功能演示函数-------------------------void quxian1(){SdCmd(0x06);PrintGB( 0,0,"画面不动光标地址加1 指令代码为06");delayms(3000);SdCmd(0x01);delayms(2);SdCmd(0x04);PrintGB( 15,0,"画面不动光标地址减1 指令代码为04");delayms(3000);SdCmd(0x01);delayms(2);SdCmd(0x07);PrintGB( 0,0,"画面整体左移1 位指令代码为07");delayms(3000);SdCmd(0x01);delayms(2);SdCmd(0x05);PrintGB( 15,0,"画面整体右移1 位指令代码为05");delayms(3000);SdCmd(0x06);}//----做图演示函数------------------------------------void quxian2(){uint code data1[48]={88,89,85,87,89,90,89,89,88,86,87,86,88,89,90,94,95,96,96,97,99,99,101,103,101,101,100,103,105,113,113,117,117,116,114,107,110,114,113,112,115,112,113,119,120,125,124,128};uint a1,b1,a2,b2,i;SdCmd(0x01);delayms(2);SdCmd(0x0c);PrintASCII(0,0," Time");PrintASCII(14,1,"Temp");SdCmd(0x34);SdCmd(0x36);Draw_Line(1, 60, 125,60);// 设置坐标X coordinate Draw_Line(1, 15, 1, 60);// 设置坐标Y coordinatedelayms(1000);a1=1;for ( i=0;i<40;i++){b1=data1[i]-70;Draw_Dot(a1,b1);//画点a1=a1+3;}delayms(3000);a1=1;for ( i=0;i<40;i++){b1=data1[i]-70;b2=data1[i+1]-70;a2=a1+3;Draw_Line(a1,b1,a2,b2);//画线a1=a2;}SdCmd(0x32);}//-----------------------------------// Main Program//-----------------------------------void main(){WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器PORT_Init ();SP=0x60;EA=0;PSB=1; //并行接口选择LCDBUS=0xff; // 初始化接口RW=1;E =0;initLCM();while(1){SdCmd(0x01); /* 清屏*/delayms(2);ClearRAM();//-- 字库字符显示PrintASCII(8,0," ST7920 演示程序");delayms(3000);//-- 图画显示SdCmd(0x01); /* 清屏*/delayms(2);ClearRAM();ShowBmp(0,0,8,32,symbo);ShowBmp(0,32,8,32,symbo);delayms(3000);//-- 写入功能展示SdCmd(0x01);delayms(2);quxian1();delayms(3000);//-- 做图功能展示ClearRAM();quxian2(); // 仅在并行接口使用delayms(3000);}}/****************************************************************************** **********LCD12864 ST7565控制芯片AD转换测试程序本实验采用P0串口驱动实验时将跳线帽接至+3V淘宝地址/******************************************************************************* *********/#include <c8051f020.h>#define uint unsigned int#define uchar unsigned char#define ulong unsigned long#define SYSCLK 22118400bit aa;uchar count=0;ulong AD;ulong mm;uchar temp_l;uchar temp_h;uchar xdata dispbuf[4];uchar ContrastLevel; // for contrast setting level// 串行通讯方式驱动程序uchar bdata transdata; //该变量可为位操作之变量sbit transbit = transdata^7;sbit _CS = P0^0;sbit _RES = P0^1;sbit A0 = P0^2;sbit SCLK = P0^6;sbit SDA = P0^7;/*******************************/void delayms(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}void OSCILLATOR_Init (void){int i; /*延时计数器*/OSCXCN = 0x67; /*打开外部晶体振荡器*/for (i=0; i < 256; i++) ; /*延时*/while (!(OSCXCN & 0x80)) ; /*查询外部晶体是否稳定起振*/OSCICN = 0x88; /*用外部晶体作为系统时钟,并使能时钟丢失检测*/}void PORT_Init (void){P0MDOUT = 0xff;XBR2 = 0x40;}//------------- ASCII字符库----------------------------------------------------------------//说明：该字库为5*7点阵字符字模库，但字库格式为8*8点阵字模数据，第8行为行间距，// 第6-8列为字间距。

单片机C8051F020的初始化设置

单片机C8051F020的初始化设置单片机C8051F020的初始化设置在喧闹的世界中，能静下心来研究技术也是很有趣的事情。

好多年没作些具体的技术工作了，幸好领导给分配一个单片机任务。

现在把研究的技术写下来，与朋友们分享。

研究C8051F020编程不能离开初始化设置。

对于简单程序，读技术手册，将用到的I/O口，中断，串口，晶振等正确初试化后，已经成功一半了。

晶振需要初始化，C8051F020有内部晶振，精度不高，一般电路都使用外部晶振。

初始化晶振主要是OSCXCN和OSCICN两个寄存器的设置。

具体初始化代码可由Silicon的配置程序自动生成：void Oscillator_Init(){int i = 0;OSCXCN = 0x67;for (i = 0; i < 3000; i++);while ((OSCXCN & 0x80) == 0);OSCICN = 0x08;}上面程序包括了晶振初始化的全部过程：1、使能外部振荡器：OSCXCN = 0x67;2、等待至少1m钟，等待外部振荡器起稳：for (i = 0; i < 3000; i++);3、查询OSCXCN的第八位XTLVLD是否为1，1表明外部振荡器起稳：while ((OSCXCN & 0x80) == 0);4、关内部晶振，切换到外部晶振 OSCICN = 0x08;而同事们的设置是OSCICN= 0x88;应该是使用外部振荡器，但是内部振荡器也没关，这样MCU耗能高些。

串口0（UART0）也需要配置：void UART0_Init (void){SCON0 = 0x50; // SCON0: 模式1,可接收，8位串口TMOD = 0x20; // TMOD: 定时器1, 模式2, 8位自动重载TH1 = -(SYSCLK/BAUDRATE/16); // 设置定时器1TR1 = 1; // 开始定时CKCON |= 0x10; // 定时器用SYSCLK作基准时间PCON |= 0x80; // 禁止UART0波特率/2}SCON0是UART0控制寄存器，用来选择传输模式。

C8051F020入门指导

接到端口I/O引脚。
DAC为电压输出方式，有灵活的输出更新机制。这一机制允许
用软件写和定时器2、定时器3及定时器4的溢出信号更新DAC输出。
C8051F020/2的DAC之电压基准由专用的VREFD输入引脚提供，而
C8051F021/3的DAC之电压基准由器件内部的电压基准提供。DAC在
作为比较器的参考电压或为ADC差分输入提供偏移电压时非常有用。
➢
真正8 位500 ksps 的ADC，带PGA 和8 通道模拟多路开关
➢
两个12 位DAC，具有可编程数据更新方式
➢
64K 字节可在系统编程的FLASH 存储器
➢
4352（4096+256）字节的片内RAM
➢
➢
可寻址64K 字节地址空间的外部数据存储器接口
硬件实现的SPI、SMBus/ I2C 和两个UART 串行接
I/O 引脚（C8051F021/3）。下面列出了一些主要特性:
➢
高速、流水线结构的8051 兼容的CIP-51 内核（可达25MIPS）
➢
全速、非侵入式的在系统调试接口（片内）
➢
真正12 位（C8051F020/1）或10 位（C8051F022/3）、 100
ksps 的8 通道ADC，带PGA和模拟多路开关
➢
端口0–3中所有未被交叉开关分配的引脚都可以作为通用I/O
（GPI/O）引脚，通过读或写相应的端口数据寄存器访问。
➢
被交叉开关分配的那些端口引脚的输出状态受使用这些引脚
的数字外设的控制。
➢
不管交叉开关是否将引脚分配给外设，读一个端口数据寄存器
（或端口位）将总是返回引脚本身的逻辑状态。
➢

C8051F020单片机说明

C8051F020开发板说明书V1.0.02012年3月22日目录第一章概述 (1)第二章开发板简介 (2)2.1 开发板原理框图 (2)2.2 开发板实物图 (2)2.2.1 本开发板的外扩展资源和扩展接口 (2)2.2.2 本开发板的平面图 (3)第三章开发板硬件电路说明 (4)3.1 硬件电路简介 (4)3.2 电源电路 (4)3.3单片机复位电路 (4)3.4 ZLG7289电路原理图 (5)3.5 LED电路原理图 (6)3.6 LCD接口电路 (7)第四章开发板注意事项 (8)4.1注意事项 (8)4.2开发板跳线使用方法 (8)第一章概述本说明书是C8051F020开发板的硬件使用说明书，详细描述了020开发板的硬件构成、原理，以及它的使用方法。

开发板用USB JTAG对C8051F020芯片进行编程，C8051F020有64个I/O而我们开发板通过排针引出了其中的44个I/O口，板上有标识（也可查看原理图或PCB图）。

引出来的I/O口可以供用户配置。

第二章开发板简介2.1 开发板原理框图本开发板主要用到了C8051F020芯片（内置A/D D/A和比较器等）和周立功的ZLG7289芯片，020芯片通过SPI方式和ZLG7289完成数据传递，ZLG7289控制按键和数码管显示。

原理框图如下：图2-1 开发板原理框图2.2 开发板实物图2.2.1 本开发板的外扩展资源和扩展接口部分接口说明：JTAG接口：本板卡和USB Debug Adaptor仿真器连接，通过本接口用户可实现在线仿真。

LCD接口：本板液晶用MzL05-12864AD/DA接口：本板的AD/DA接口都来自020内置的AD/DA另外的外扩资源和接口如下图所示：数码管AD 接口比较器接口P7口P3.0~ P3.6P0口P2口P1口3.2 JTAG3.3V/GNDDAC 接口LCD 接口LED ZLG72895vGNDP6口C8051F0203.3V/GND 按键电源开关复位键开发板实物图2.2.2 本开发板的平面图平面图上的位置和板卡的位置一一对应，详细的说明请看后面章节的图2-2 说明。

c8051f020学习笔记时钟初始化

一,关于系统初始化程序,从现在的学习情况来看,基本上大部分的程序都用到时钟初始化.所以,把这部分内容作为第一个解决难题.。

/--------------------------------------------------------------------// 时钟初始化程序// 将器件配置为使用外部 CMOS 时钟//--------------------------------------------------------------------void sysclk_init (void){WDTCN = 0xde; // 禁止看门狗定时器WDTCN = 0xad;OSCXCN = 0x67;for (i=0; i < 256; i++) ; // XTLVLD 有效需要大于1ms左右的时间while (!(OSCXCN & 0x80)) ; // 等待外部振荡器起动OSCICN = 0x88; // 选择外部振荡器作为系统时钟// 禁止内部振荡器}1.1 看门狗定时器复位MCU 内部有一个使用系统时钟的可编程看门狗定时器（WDT）。

当看门狗定时器溢出时，WDT 将强制CPU 进入复位状态。

为了防止复位，必须在溢出发生前由应用软件重新触发WDT。

如果系统出现了软件/硬件错误，使应用软件不能重新触发WDT，则WDT 将溢出并产生复位，这可以防止系统失控。

1.2 使能/复位WDT向WDTCN寄存器写入0xA5将使能并复位看门狗定时器。

用户的应用软件应周期性地向WDTCN写入0xA5，以防止看门狗定时器溢出。

每次系统复位都将使能并启动WDT。

向WDTCN寄存器写入0xDE后再写入0xAD将禁止WDT。

所以，在前面的时钟初始化程序中，{WDTCN = 0xde; // 禁止看门狗定时器WDTCN = 0xad;}禁止WDT。

（具体寄存器参照C8051F02X.PDF第118页）1.3关于寄存器OSCXCN以及OSCICN关于OSCICN: （内部振荡器控制寄存器）MCU有一个内部振荡器和一个外部振荡器驱动电路，每个驱动电路都能产生系统时钟。

C8051F020实验板使用要领.

C8051F020实验板使用要领
1.上电顺序：
注意电脑关机并将实验板上拨动开关打在关闭状态
接上电脑串口电缆（如电脑没有串口可使用高质量的USB→串口线）
连接EC5仿真器到板上的JTAG接口和电脑的空闲USB接口
连接自制的小板到对应模拟或数字端口，检查连接和电源的正确性
打开电脑，连接9v电源到实验板并打开实验板电源开关
电脑运行Keil UV2，编译自己的程序并进入调试状态
（此时可以看到EC5上的对应指示灯亮和程序在板上的执行）
运行串口调试精灵监控串口状态
2.关机顺序：
关闭串口调试精灵
停止并关闭UV2调试
关闭实验板电源
插拔自制小板
关闭电脑或断开USB虚拟串口
插拔串口电缆
3.注意事项
建议设置uv2调试结束断开仿真器EC5电源
没有关闭串口精灵的情况下切断通讯容易引起电脑串口被误占用
没有关闭uv2调试的情况下直接实验板断电会使uv2进入假死机
串口带电且无热插拔功能，串口在没有断开供电的情况下不允许插拔！
自制小板在接上实验板前后未通电情况下必须仔细检查有无短路或接错！
实验板GPIO引脚间在无特殊要求下不要短接，也不允许通过自制小板短接！
自制小板不能将电源（高压、大电流）通过连线直接接上实验板的GPIO端口！
以上2条也适合于实验板上引出的C8051F020的其他引脚（特别是模拟引脚）！
C8051F020的GPIO引脚建议禁止内部弱上拉，禁止推挽，通过510电阻连接小板。

C8051F020-IO初始化

I/O口设置C8051fxx系列单片机使用过程中,常常出现程序的IO口设置,包括设置为交叉开关,推挽方式等。

由于对这种设置方法不太了解，因此做一个专题。

//--------------------------------------------------------------------//I/O初始化程序//--------------------------------------------------------------------//配置交叉开关和GPIO端口void xbar_init(void){XBR0=0x07;//允许I2C SPI和UARTXBR1=0x00;//XBR2=0x40;//允许交叉开关和弱上拉//PRT0CF|=0xff;//允许P0口的所有输出为弱上拉//P0MDOUT//让交叉开关将这些引脚配置为输入//PRT1CF|=0x40;//允许P1.6(LED)为弱上拉输出}（通过对比几个程序的I/O初始化，发现主要是对寄存器XBR0~2以及PRT(0~7)CF进行设置。

特将与IO口设置相关的寄存器做一个说明）1.1GPIO口和数字外设口C8051F020/1/2/3MCU是高集成度的混合信号片上系统，有按8位端口组织的64个数字I/O引脚。

低端口（P0、P1、P2和P3）既可以按位寻址也可以按字节寻址。

高端口（P4、P5、P6和P7）只能按字节寻址。

所有引脚都耐5V电压，都可以被配置为漏极开路或推挽输出方式和弱上拉。

C8051F020/1/2/3器件有大量的数字资源需要通过4个低端I/O端口P0、P1、P2和P3才能使用。

P0、P1、P2和P3中的每个引脚既可定义为通用的端口I/O（GPIO）引脚，又可以分配给一个数字外设或功能（例如：UART0或/INT1），这种资源分配的灵活性是通过使用优先权交叉开关译码器实现的。

注意，不管引脚被分配给一个数字外设或是作为通用I/O，总是可以通过读相应的数据寄存器得到端口I/O引脚的状态。

小车程序采用c8051f020芯片.doc

小车程序采用C8051f020芯片#include<c8051f020.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int#define SYSCLK 22118400sfr PH0=0xFA;sfr PH1=0xFB;sbit IN1=P3^0;sbit IN2=P3^1;sbit IN3=P3^2;sbit IN4=P3^3;sbit S1=P2^0;sbit S2=P2^1;sbit S3=P2^2;sbit S4=P2^3;sbit S5=P2^4;sbit S6=P2^5;uchar code table[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90}; uint num,temp,left,right,t,r,ge,shi,bai,qian;void SYSCLK_init() //时钟初始化{int i;OSCXCN=0x67;for(i=0;i<256;i++);while(!(OSCXCN&0x80));OSCICN=0x88;}void IO_init() //IO口初始化{XBR0=0x10;XBR1=0x00;XBR2=0x40;P0MDOUT=0xff;P3MDOUT=0xff;}void PCA_int_init() //PCA0初始化{PCA0MD=0x08; //使用系统时钟禁止中断PCA0CPM0=0xc2;PCA0CPM1=0xc2;PCA0CN=0x40;PCA0L=0x00;PCA0H=0x00;PCA0CPL0=0x00; //设置PCA0CP0脉冲宽度PCA0CPH0=240;PCA0CPL1=0x00; //设置PCA0CP1脉冲宽度PCA0CPH1=240;}void T_init() //定时器初始化{IE=0x82;TMOD=0x01;TH0=(65536-18432)/256;TL0=(65536-18432)%256;TR0=0;}void delay1ms(uint z) //延时函数{uint x,y,i;for(y=z;y>0;y--){for(x=0;x<10;x++)for(i=0;i<221;i++);}}void control() //方向控制{num=P2;num=num&0x3f;switch(num){case 0x0c: //001100 011110 111111case 0x1e:case 0x3f:{PH0=0xa0; //左路电机PH1=0xa0; //右路电机} break;case 0x0e: //001110 001111 011111 case 0x0f:case 0x1f:{PH0=0xa0;PH1=0x00;} break;case 0x06: //000110 000111case 0x07:{PH0=0xa0;PH1=0x00;} break;case 0x01: //000011 000001case 0x03:{PH0=0xb8;PH1=0x00;} break;case 0x1c: //011100 111100 111110 case 0x3c:case 0x3e:{PH0=0x90;PH1=0xa0;} break;case 0x18: //011000 111000case 0x38:{PH0=0x80;PH1=0xa0;} break;case 0x30: //110000 100000case 0x20:{PH0=0x60;PH1=0xb8;} break;case 0x00: //000000{if(PH0<PH1){PH0=0x00;PH1=0x70;}if(PH0>PH1){PH0=0x70;PH1=0x00;}} break;}}void display(uchar qian,uchar bai,uchar shi,uchar ge) //数码管显示函数{if(qian!=0){P4=0xef;P7=table[qian];delay1ms(2);}if(qian!=0||bai!=0){P4=0xdf;P7=table[bai];delay1ms(2);}if(qian!=0||bai!=0||shi!=0){P4=0xbf;P7=table[shi];delay1ms(2);}P4=0x7f;P7=table[ge];delay1ms(2);}void main() //主函数{WDTCN=0xde; //关闭看门狗WDTCN=0xad;SYSCLK_init();IO_init();PCA_int_init();T_init();IN2=1;IN3=0;IN4=1;TR0=1; //打开定时器while(1){control();display(qian,bai,shi,ge);if(temp==1){temp=0;ge=shi=bai=qian=0;display(qian,bai,shi,ge);for(r=0;r<5;r++){P6=0x00;delay1ms(1000);P6=0xff;delay1ms(1000);}IN2=1;IN4=1;TR0=1;}}}void timer0() interrupt 1{TH0=(65536-18432)/256;TL0=(65536-18432)%256;t++;if(t==100){t=0;ge++;if(ge==10) //秒计数{ge=0;shi++;}if(shi==10)shi=0;bai++;}if(bai==10){bai=0;qian++;}if(qian==10)ge=shi=bai=qian=0;}if(shi==5){IN2=0;IN4=0;TR0=0;temp=1;}}。

8051f020程序集锦

8051f020程序集锦;数码管显示$INCLUDE(C8051F020.INC)TIMER1 DATA 7FHTIMER2 DATA 7EHSCAN_DIG DATA 7DH;P1.0—7对应SEGA——DP;P2.0—7对应DIG1—8SEL_DIG1 BIT P2.0ORG 0000HJMP STARTORG 0100HSTART:MOV WDTCN, #0DEH ; DISABLE WATCHDOG TIMERMOV WDTCN, #0ADHMOV OSCXCN, #67H ; ENABLE EXTERNAL CRYSTAL; OSCILLATOR AT 11.0592MHZ CLR A ; WAIT AT LEAST 1MSDJNZ ACC, $ ; WAIT ~512USDJNZ ACC, $ ; WAIT ~512USOSC_WAIT: ; POLL FOR XTLVLD-->1MOV A, OSCXCNJNB ACC.7, OSC_WAITORL OSCICN, #08H ; SELECT EXTERNAL OSCILLATOR AS; SYSTEM CLOCK SOURCEORL OSCXCN, #80H ; ENABLE MISSING CLOCK DETECTOR PORT_INIT:MOV P1MDOUT,#0FFHMOV P1,#00H ; init segA-dpMOV P2MDOUT,#0FFHMOV P2,#0FFH ; init DIG COMMOV XBR2,#044HMOV DPTR,#SEGMENT_TABLEMOV R2,#10CLR SEL_DIG1;动态显示112MOV R5,#0FFHLOOP: MOV DPTR,#SEGMENT_TABLEMOV R2,#3MOV SCAN_DIG,#0FEHMOV R0,#0FEHDISPLAY_SEG0:CLR AMOVC A,@A+DPTRINC DPTRMOV P1,AMOV A,SCAN_DIGMOV P2,ARL AMOV SCAN_DIG,ACALL DELAY_1MSDJNZ R2,DISPLAY_SEG0DJNZ R5,LOOP;动态显示114MOV R5,#0FFHLOOP1: MOV DPTR,#SEGMENT_TABLE MOV R2,#3MOV SCAN_DIG,#0FEHMOV R0,#03HDISPLAY_SEG1:MOV A,R0MOVC A,@A+DPTRINC R0MOV P1,AMOV A,SCAN_DIGMOV P2,ARL AMOV SCAN_DIG,ACALL DELAY_1MSDJNZ R2,DISPLAY_SEG1DJNZ R5,LOOP1;动态显示110MOV R5,#0FFHLOOP2: MOV DPTR,#SEGMENT_TABLE MOV R2,#3MOV SCAN_DIG,#0FEHMOV R0,#06HDISPLAY_SEG2:MOV A,R0MOVC A,@A+DPTRINC R0MOV P1,AMOV A,SCAN_DIGMOV P2,ARL AMOV SCAN_DIG,ACALL DELAY_1MSDJNZ R2,DISPLAY_SEG2DJNZ R5,LOOP2SJMP LOOPDELAY_1MS:MOV TIMER1,#5DELAY_1MS1:MOV TIMER2,#3DELAY_1MS2:CLR ADJNZ ACC,$DJNZ TIMER2,DELAY_1MS2DJNZ TIMER1,DELAY_1MS1RETDELAY_250MS:MOV TIMER1,#25DELAY_500MS1:MOV TIMER2,#216DELAY_500MS2:CLR ADJNZ ACC,$DJNZ TIMER2,DELAY_500MS2DJNZ TIMER1,DELAY_500MS1RETSEGMENT_TABLE:DB 06h,06h,9bh ;1 1 2DB 06h,06h,0A6h ;1 1 4DB 06h,06h,3fh ;1 1 0END;本程序是脉宽调速程序$INCLUDE(C8051F020.INC)TIMER1 DATA 7FHTIMER2 DATA 7EHORG 0000hLJMP MAINORG 00BEHMAIN:MOV WDTCN,#0DEHMOV WDTCN,#0ADH ; 关看门狗MOV OSCICN,#00010101B ; 设置内部晶振MOV P1MDOUT,#0FFH ; P1端口输出方式设置，0表示漏级开路输出，1表示推拉输出MOV XBR2,#40H ; 交叉开关使能PWM: MOV R5,P2MOV P1,#00CALL DELAY_1MSMOV P1,#0FFHCALL DELAY_10MSSJMP PWMDELAY_1MS:MOV TIMER1,#03FHDELAY_1MS1:MOV TIMER2,#02HDELAY_1MS2:MOV A,#0FFHDJNZ ACC,$DJNZ TIMER2,DELAY_1MS2DJNZ TIMER1,DELAY_1MS1RETDELAY_10MS:;MOV A,R5MOV R1,#03HDELAY_1MS3:MOV R2,#0FHDELAY_1MS4:MOV A,#0FFHGG: DJNZ ACC,GGDJNZ R2,DELAY_1MS4DJNZ R1,DELAY_1MS3RETEND;利用定时器定时在端输出一方波方波周期为已知晶振频率为12MHz ，采用中断的方式实现。
