JCS型二线制超声波液位仪操作手册
液位计操作说明
液位计操作说明液位计是一种用于测量容器内液体或粉末的位置和高度的仪器。
它在各种工业领域中应用广泛，并为操作人员提供了准确的液位信息。
本文将为您提供一份液位计的操作说明，帮助您正确使用并维护液位计。
1. 准备工作在操作液位计之前，您需要确保以下准备工作已完成：1.1 检查液位计的电源是否连接正常，并确保电源电压与液位计的要求相符。
1.2 确保液位计的仪表面板干净，并无灰尘或杂质。
1.3 检查液位计的传感器和探头是否干净，并清理它们以确保准确的测量结果。
2. 液位计操作步骤下面是液位计的操作步骤：2.1 打开液位计电源，等待液位计系统启动。
系统启动所需的时间可能因液位计型号而异，请耐心等待。
2.2 进入液位计主界面，通常液位计会显示容器内液体的高度或百分比。
如果您的液位计具有其他功能，可以根据需要选择相应的功能。
2.3 如有必要，调整液位计的设置以适应不同的液体类型。
例如，如果容器内装有腐蚀性液体或高温液体，您可能需要相应地调整传感器的灵敏度或使用特殊的保护措施。
2.4 对于连续测量的液位计，您可以选择设置报警功能，以便在液位达到预设值时发出警示信号。
2.5 当液位计正常工作时，您可以读取液位计所显示的液位高度或百分比，并做出相应的处理。
请根据实际需要决定如何使用这些数据。
3. 维护与注意事项为了确保液位计的长期可靠工作，您需要注意以下几点：3.1 定期检查液位计的电源连接，确保电源稳定。
3.2 清洁液位计的仪表面板，避免灰尘或杂质影响显示效果。
3.3 定期清洁液位计的传感器和探头，确保它们保持良好的工作状态。
3.4 避免将液位计暴露在腐蚀性气体或液体的环境中，以免损坏液位计的部件。
3.5 定期校准液位计，以确保测量结果的准确性。
总结：本文为您提供了液位计的操作说明，包括准备工作、操作步骤以及维护与注意事项。
正确操作和维护液位计可以确保它的正常运行并提供准确的液位信息。
希望这份操作说明对您有所帮助，祝您工作顺利！。
超声波液位计参数说明、调试步骤、维护与故障处理
常用参数及意义E： 4.2 瞬时回波距离；此时表示被测物到传感器表面的空间距离为4.2m；若为省略号时表示没有接收到回波信号S： 1.11 表示信号的幅度为1.11v；最大值为2.5VGn：37.6%对应回波所处距离的增益N： 1.9% 干扰噪声值T： 23.2℃传感器表面温度Normal：回波信号能被正确识别调试窗口右面参数及意义1.Dist：当前料位所在空距。
2.C-Dist：发出脉冲后被确认为有效的空距。
3.E-Dist：仪表输出空距。
4.Size：当前有效回波幅度值。
5.Gain：当前增益值。
6.Recov：储备增益当前启动值。
7.Noise：当前噪音值。
8.Temp: 当前仪表感知的环境温度值。
9.Confirm：当前确认次数。
10.Hold：当前保持时间。
11.WinFw：窗口前端所处位置。
12.WinBk：窗口后端所处位置。
电脑上物位计调试步骤：一．进入调试软件1. 双击GosHawk软件，弹出GosHawk的工作界面；2. 点击View按键后，选择点击Options，待弹出Properties对话框，然后关闭该对话框；3. 接上步，点击GosHawk工作界面中的Connect按键，待出现Info参数表后，可以点击Diag进入回波动态画面。
4. 点击Setup，从中选择需要设定的菜单目录进行如下二、三、四各步骤的操作（二三四几步的调试同样适用于在仪表上手动调试）。
二．快速设定（即Quick Set）1.设定高物位（即Hi Level）低物位（即Lo Level）注意：高物位要大于盲区值（仪表盲区请参看使用说明书第12页）2.选择测量介质（即Application）；3.设定进料速度（即Fill Rate）出料速度（即Empty Rate），要求是按照最大的进出料速度设定（出厂设定值能够满足许多工矿的应用）。
4.进出料阻尼参数（即Damp Fill与Damp Empty），在设定进出料速度时，软件通过计算，已经将该参数设定好，但可以根据具体情况将该参数增大或减小。
北京昆仑海岸传感技术 JCS 系列超声波物位变送器说明书
JCS 系列超声波物位变送器使用说明书(V3.5)北京昆仑海岸传感技术有限公司Beijing Collihigh Sensor Technology Co.,Ltd.本说明书概述了 JCS 系列超声波物位计变送器的基本特征和功能，我们强烈建议您在使 用本产品前仔细阅读该使用说明书。
免责声明：虽然我们对手册内容是否与仪表描述一致进行了核对，但仍可能存在变动。
这样我们不 能确保完全一致。
为保护人身及设备安全，必需遵守手册中的注意事项。
本设备/系统必需由合格的操作人员按照已有的安全惯例和标准，根据本手册进行安装与 操作。
1产品简介 (1)2产品说明 (1)2.1产品特点 (1)2.2外形尺寸及重量 (1)2.3技术参数 (2)2.4订货编码 (2)2.5工作原理 (2)3安装调试 (3)3.1物位计安装 (3)3.2 特定工况注意事项 (4)3.3产品密封 (6)4界面显示与参数设置 (7)4.1 工作状态 (7)4.2 参数设置 (7)5接线方式： (8)6 日常维护与故障处理 (8)6.1 日常维护 (8)6.2 故障处理 (10)7 开箱检验 (10)8 运输及储存条件 (10)1 产品简介JCS 系列超声波物位（液位、料位）变送器，采用测量时间差的原理，测得物料高度。
该产品为非接 触测量仪表，有很强的抗干扰能力，安装、维护、使用非常方便，更适合于环境复杂的工业现场。
它采用 小功率、小盲区收发型专用超声波传感器，测量精度高，运行稳定，而且具有温度补偿功能。
可广泛用于 制造、电力、冶金、建材、化工、粮食、仓储、船舶、纺织、交通、勘探、食品加工等行业，既可测量液 体物料，也可测量固体物料。
2 产品说明2.1 产品特点·环境温度测量补偿；·高度、距离互换功能；·电流输出零点满度调整功能；·迁移量设置功能；·智能信号处理技术，可适应多种工作环境；·高亮、高清晰、低功耗液晶汉字显示；·按键设置，人机界面友好，易于操作；·过压及防雷保护设计，提高了设备的抗干扰能力；·直管螺纹结构，安装连接方便。
超声波液位(差)计操作规程
超声波液位计/液位差计（烟台大润）
一、设备组成：变送器；传感器；220V电源一根；4-20mA输出信号线一根；探头信号线一根。
二、工作原理：超声传感器在微处理器的控制下，发射和接受超声波，并由超声波在空中的传播时间t来计算超声传感器与被测物之间的距离s,由于声波在空中传播的速度c是一定的，则根据：s=ct/2可计算出s，又因为超声波传感器与容器的底部的距离H是一定的，则被测物的物位h=H-s.
三、设备使用：当巡检时观察液晶屏幕是否亮起，液位显示是否正常。
按主菜单SCR键，当输入正确的二级密码后，可显示下列内容：空距、量程、盲区、测量数据的变化率、RS485工作模式、显示方式、继电器的开启控制点和关闭控制点。
四、注意事项：使用时应确保传感器和最高物之间距离应大于盲区（空距>=最高物位+盲区）同时要保证传感器轴线应垂直于被测物面；传感器发射角度10-12度之间，巡检时应注意在测量范围内有无引起干扰信号的障碍物，如发现及时清理；一般使用之前会设置好量程及参数，没有允许不可随意改动。
五、日常维护：
1.外观检查，紧固件是否松动，零部件是否完好齐全，整机清洁无锈蚀
2. 检查仪表供电线路是否正常
3. 变送器保持清洁，探头每12个月清理一次
以下是常见故障及处理方法：
检查仪表能否正常工作可按下列方法：
1.接上电源，将仪表显示方式设在测距档，即显示方式设为06，用于测距。
2.传感器朝被测量物面或墙面，此时应显示传感器到被测量的距离，移动传感器，显示数字会相应改变。
3.传感器朝空间（无反射面），此时收不到信号，显示屏右下角应有小数点显示，提示回波丢失。
超声波液位计操作规程(3篇)

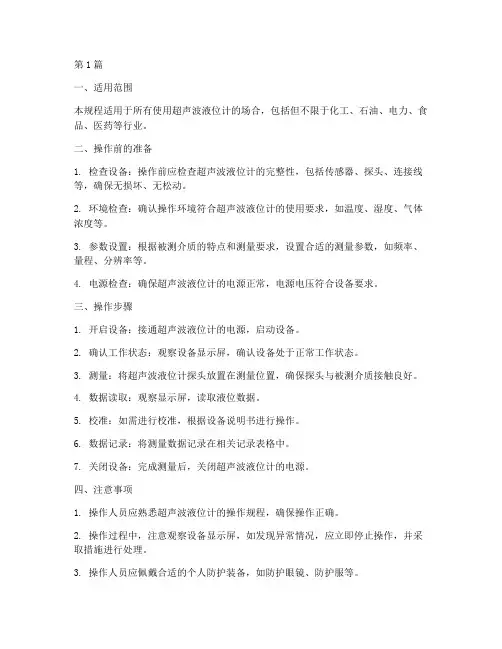

第1篇一、适用范围本规程适用于所有使用超声波液位计的场合，包括但不限于化工、石油、电力、食品、医药等行业。
二、操作前的准备1. 检查设备：操作前应检查超声波液位计的完整性，包括传感器、探头、连接线等，确保无损坏、无松动。
2. 环境检查：确认操作环境符合超声波液位计的使用要求，如温度、湿度、气体浓度等。
3. 参数设置：根据被测介质的特点和测量要求，设置合适的测量参数，如频率、量程、分辨率等。
4. 电源检查：确保超声波液位计的电源正常，电源电压符合设备要求。
三、操作步骤1. 开启设备：接通超声波液位计的电源，启动设备。
2. 确认工作状态：观察设备显示屏，确认设备处于正常工作状态。
3. 测量：将超声波液位计探头放置在测量位置，确保探头与被测介质接触良好。
4. 数据读取：观察显示屏，读取液位数据。
5. 校准：如需进行校准，根据设备说明书进行操作。
6. 数据记录：将测量数据记录在相关记录表格中。
7. 关闭设备：完成测量后，关闭超声波液位计的电源。
四、注意事项1. 操作人员应熟悉超声波液位计的操作规程，确保操作正确。
2. 操作过程中，注意观察设备显示屏，如发现异常情况，应立即停止操作，并采取措施进行处理。
3. 操作人员应佩戴合适的个人防护装备，如防护眼镜、防护服等。
4. 操作过程中，避免接触超声波液位计的探头，以免损坏。
5. 操作完成后，将超声波液位计探头清洁干净，并存放在干燥通风的地方。
五、维护与保养1. 定期检查超声波液位计的完整性，确保无损坏、无松动。
2. 定期清洁探头，去除探头表面的污垢、油脂等。
3. 定期检查连接线，确保连接线无破损、无短路。
4. 根据设备说明书，定期进行设备校准。
5. 定期检查电源电压，确保电源电压符合设备要求。
六、故障处理1. 操作过程中，如发现设备故障，应立即停止操作，并采取措施进行处理。
2. 根据设备说明书，对故障进行初步判断。
3. 如无法自行处理，应及时联系设备厂家或专业维修人员进行维修。
超声波液位计操作说明
容器接管
1.在介质的反射特性好的情况下，容器接管直径较大时，接管长度可略长于换能器（图1）。右边表格 列出对应于不同直径接管的长度推荐值。在这种情况下，接管末端必须平滑，没有毛刺，尽可能将接管 末端磨圆。另外，必须进行“虚假回波学习”。在被测介质反射特性不好，或者料位较高可能连入测量 盲区，因而必须提高接管安装位置时，可选用喇叭型导波管（DB2）安装方式，以增大信号的方向性， 减小接管对测量的影响（图2） 2.容器接管的长度：必须保证探头伸出接管至少10mm
PU/PC
-40…70°C
-40…70°C
-40…70°C
-0.2…1bar
-0.2…1bar
-0.2…1bar
两线制/四线制 4…20mA/HART 两线制（DC24V） 四线制（DC24V
/AC220V）
两线制/四线制 4…20mA/HART 两线制（DC24V） 四线制（DC24V
/AC220V）
泡沫 气流
由于入料，搅拌或容器内其他过程处理，会在某些液体介质表面形成泡沫，衰弱发射信号。如 果泡沫造成测量误差，应该将传感器安装在导波管内，或使用导波雷达物位计。导波雷达物位 计的测量不受泡沫的影响，是这种应用的最佳选择。 如果容器内有很强的气流，例如：室外安装，而且风很大，或容器内有空气涡流，应该将传感 器安装在导波管内，或使用脉冲雷达物位计或导波雷达物位计
1.2 高位调整
按 键，进入编程低位百分比，参见前述参数编辑方法中的字符/数字参数 编程方法编辑百分比值及距离值。编辑完成后，按 键，确认，按 键放 弃编程。
高位调整用于量程设置。它与低位调整一起决定了电流输出线性对应关系的比 例。当液晶显示菜单号为 1.1 时，按 键进入高位调整，液晶显示
二线制超声波液位计说明书
二线制超声波液位计说明书
一、概述
二线制超声波液位计是一种用于测量液位的仪器，它可以测量液位的高度，并将测量结果以数字形式显示出来。
它的原理是：在液位计的传感器上发射超声波，当超声波穿过液位时，它会反射回传感器，然后计算出液位的高度。
二、特点
1、采用二线制工作方式，设备简单，易于安装，可靠性高；
2、测量精度高，可以精确测量液位的高度；
3、可以根据不同的应用需求，设置不同的测量范围；
4、可以用于液位的实时监控，可以及时发现液位的变化；
5、可以设置报警功能，当液位超出设定范围时，可以及时发
出报警。
三、应用
二线制超声波液位计可以广泛应用于工业、农业、医疗等行业，用于测量液位的变化，比如汽车油箱液位的监控、池塘水位的监测、消防水箱液位的监控等。
液位计的简明使用说明书
液位计的简明使用说明书1. 介绍液位计是一种用于测量液体高度或容器填充量的设备。
它广泛应用于工业生产、仓储、石油化工等领域，帮助用户监测和控制液体的水平和变化。
本使用说明书将详细介绍液位计的使用方法，以确保用户能正确、高效地操作液位计。
2. 准备工作在使用液位计之前，确保以下准备工作已完成：2.1 检查液位计的完好性，并清洁传感器表面；2.2 确保液位计的电源充足或电池已安装并正常工作；2.3 准备好必要的工具，如螺丝刀、校准仪等。
3. 安装液位计根据不同的液位计类型和使用场景，安装液位计的方法会有所不同。
下面是一般安装步骤的概述：3.1 选择合适的安装位置，确保液位计能正常接触液面；3.2 使用适当的固定装置将液位计固定在安装位置上；3.3 将液位计的传感器引线与显示器或控制设备连接，并检查连接是否牢固；3.4 完成安装后，进行液位计的校准和测试，确保其准确性和稳定性。
4. 操作步骤液位计的操作步骤通常如下：4.1 打开电源，确保液位计正常启动；4.2 根据显示器上的操作界面，设置相关参数，如单位、报警阈值等；4.3 观察液位计显示器上的液位数据，确保其准确反映液体的实际高度；4.4 如有需要，可以进行液位计的校准，以保证测量的准确性；4.5 在正常使用过程中，注意观察液位计的工作状态，如发现异常，及时进行检修或维护。
5. 维护和保养为了保证液位计的稳定和持久使用，定期的维护和保养是必不可少的。
以下是常见的维护措施：5.1 定期清洁液位计的传感器表面，以防止积尘或污染物影响测量准确性；5.2 检查液位计的电池状态，确保其正常工作，并定期更换电池；5.3 如发现异常现象或液位计失灵，应及时联系厂家或专业技术人员进行检修；5.4 长期不使用液位计时，应将其存放在干燥、通风的环境中，避免受潮、暴露或被损坏。
6. 安全提示在使用液位计时，注意以下安全事项：6.1 遵守操作规程和使用说明，确保操作正确和安全；6.2 阅读并理解液位计的安全警示标识和说明，避免发生事故；6.3 如发现异常现象或液位计故障，应立即停止使用，并通知相关技术人员进行检修；6.4 在使用液位计时，如发现仪器表面有异常热度或电流，应立即停止使用，并与厂家联系。
JCS型二线制超声波液位仪操作手册
北京昆仑海岸传感技术有限公司ArrayJCS型二线制超声波液位计用户手册超声波液位计……………………………………………………………………保修政策：●用户在维修时请出示保修卡。
在保修期内因正常使用出现的故障，可凭保修卡享受规定的免费保修。
●保修期限：本公司产品保修期由验收日期起算十二个月内。
以下情况不在免费保修范围内：●产品或其部件已超出免费保修期。
●因使用环境不符合产品使用要求而导致的硬件故障。
●因不良的电源环境或异物进入设备所引起的故障或损坏。
●由于未能按使用操作手册上所写的使用方法和注意事项进行操作而造成的故障。
●由于不可抵抗力如：雷电、水火灾等自然因素而造成的故障。
擅自拆机修理或越权改装或滥用造成的故障或损坏。
限制说明：●请用户妥善保存保修卡作为保修凭证，遗失不补。
本保修卡解释权限归本公司所有，本公司有权对本卡内容进行修改，恕不事先通知。
7超声波液位计目录1概述 (1)2 技术指标 (1)3仪表安装 (2)3.1仪表外形尺寸 (2)3.2仪表接线 (2)3.3安装参数含义 (3)3.4仪表安装原则 (3)3.5安装注意事项 (4)4仪表调试 (4)4.1键盘说明 (4)4.2密码说明 (4)4.3 参数的设置 (4)4.3.1 液位标定(P01) (4)4.3.2 20mA设置(P02) (5)4.3.3显示模式设置(P03) (5)4.3.4探头高度(P04) (5)4.3.5反应速度设置(P05) (5)4.3.6 盲区设置(P06) (6)4.3.7 4～20mA测试设置(P09) (6)超声波液位计保修卡回执 (7)超声波液位计1、概述衷心感谢您选购本公司超声波液位计！本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
本仪表可通过4~20mA连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
超声波仪器操作规范
超声波仪器操作规范
一、实验前必须详细阅读此指导说明，以便熟悉本仪器的操作步骤及注意事项。
二、实验前仔细检查该仪器及配件，如有破损异常等及时与实验室老师联系。
三、操作步骤：
1、将发生器与水槽连接的电脑接好。
2、将选用的溶剂注入槽内，最低水位高度必须>1/2，如果空气状态开机会损坏
机器。
3、将仪器电源接至容量为220V 2A以上插座中，注意插座必须有良好的接地
线。
4、打开发生器电源开关【ON/OFF】，电源指示灯亮（此时槽内液体开始振动空
化）。
5、一体仪器操作方式为：【SET】第一按下为工作次数，第二次按下为工作时
间，第三次按下为间歇时间，第四次按下为温度（请将液体放入水槽的1/2再开启加热功能），第五次按下为确认/ON/OFF启动。
6、使用完毕后，关闭电源。
四、注意事项：
1、经常保持仪器清洁，防止酸碱、油污、潮湿等侵蚀。
2、严格按照试验方法进行试验以保证试验数据的准确性。
3、仪器出现故障时，应请专业人员维修，切勿乱拆乱卸。
4、为延长使用寿命，建议将设备放置在通风、干燥的区域，发生器后侧的风扇孔应定期清洁，发生器四面留有通风口，以使气流畅通无阻。
5、当不锈钢体温度为常温时，切勿将高温液体直接注入缸内，以免导致换能器松动而影响机器正常使用。
6、当溶液因污染而需要更换时，切勿将低温液体直接注入高温缸体内，这同样可导致换能器脱落，同时应当关闭加热器开关，以免加热器因槽内无液体而损坏。
7、定期检查换能器，切勿使其变潮及撞击，以免造成不必要的损失。
8、关机后不要立即重新开机，间隔时间应在1分钟以上。
SL超声波液位计两线制用户手册样本
按SEL存储上一参数,并进入下一参数同时按MOV、SEL退出参数设置状态
仪表校验
仪表能够对准墙面进行测距校验。但应注意,为提高测量稳定性,仪表内部设有检测窗口,检测窗口的前后总宽度为1m,超出检测窗口的目标仪表需要有一个判断过程,因此,测量距离不能有0.5米以上突变,否则仪表需要10秒左右的反应时间,对由远及近的距离突变,仪表有时会出现错误。距离的突变在实际测量的过程中一般是不存在的。
显示分辨率:
4m型
6m型
8m(A)型
10m型
15m型
20m型
30m型
1mm
1mm
1mm
1cm
1cm
1cm
1cm
显示形式: 4位LCD
电流输出: 4~20mA
输出负载: 0~500Ω
输出分辨率:实际量程的0.03%
参数设置: 3位有感按键
温度范围: -40ºC~ 80ºC
温度补偿:全范围自动
压力范围:±0.1MP
2.寒冷地区室外安装应用时,应防止探头表面结霜或结冰。可选择探头加长型的物位计,使探头伸入容器内部,选型时在上述型号后加字母L。
1
技术原理
物位计由设计于一体的超声波探头和电子单元构成。物位计安装于容器上部,在电子单元的控制下,探头向被测物体发射一束超声波脉冲。声波被物体表面反射,部分反射回波由探头接收并转换为电信号。从超声波发射到被重新被接收,其时间与探头至被测物体的距离成正比。电子单元检测该时间,并根据已知的声速计算出被测距离。经过减法运算就可得出物位值。
R:按此键,仪表复位。
工作状态与参数设置
仪表有两种工作状态:
超声波液位计使用说明书
超声波液位计使用说明书超声波液位计选型表AIPWELL SONIC无-四线制T-二线制无-探头不防腐P-防腐探头无-一体S-分体量程代码3m 0305m 0508m 08010m 10012m 12015m 15020m 20030m 300超声波液位计AIPWELLsonic采用超声波探头测量液面或物面与探头之间的距离，并根据声速的温度补偿公式计算出距离。
探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例：距离[m] = 时间 ×声速/2 [m]。
现场条件1.环境温度：-20~+60℃。
2.表壳保护等级：IP65，适用于户外安装。
3.适用测量的介质：适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。
若在强酸应用场合，请与我司联系，应使用防腐探头。
4.压力：0.7~3 bar。
5.在下面的任何一种情况，要严格按照手册要求安装：①有泡沫的液体/固体。
②周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰。
③大风和太阳直晒。
④强震动。
6.其他特殊情况请向厂家联系。
安装XXX系列仪表安装方便。
1.一体式超声波液位计的外形尺寸：100mm × 52mm × 70/50mm × 1210mm × 105mm2.分体式超声波液位计的外形尺寸：0-10m传感器：M25×1.5，105mm × φ63mm，130mm。
0-20m传感器：M25×1.5M36×2.0，220mm × φ76mm，165mm。
0-30m传感器：125mm × φ105mm，185mm × 213mm ×118mm。
户外安装1.水道和户外安装时，需做一个安装支架。
2.探头要垂直液面或料位表面安装。
3.若支架在风中摇摆的话，会给测量带来误差。
超声波液位计使用说明书
超声波液位计选型表AIPWELL SONIC1. 工作原理探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:h b = ct2即距离 [m] = 时间×声速/2 [m]声速的温度补偿公式:环境声速= 331.5 + 0.6×温度2. 现场条件1) 环境温度 : -20 ~ +60℃2) 表壳保护等级 : IP65 适用于户外安装3) 适用测量的介质 : 适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。
若在强酸应用场合，请与我司联系，应使用防腐探头。
4)容器压力 : 0.7~3 bar5) 在下面的任何一种情况，要严格按照手册要求安装： ① 有泡沫的液体/固体② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰③ 大风和太阳直晒 ④ 强震动6) 其他特殊情况请向厂家联系。
3. 安装AIPWELL SONIC系列仪表安装方便。
1)一体式超声波液位计外形尺寸。
1002)分体式超声波液位计的外形尺寸AIPWELL SONIC3-1户外安装1)水道和户外安装时，需做一个安装支架，如下图。
AIPWELL SONIC2)探头要垂直液面或料位表面安装。
3) 若支架在风中摇摆的话，会给测量带来误差。
4) 探头安装必须高于最高液（物）位35cm 以上（防腐则需40-60cm ），从而避免进入仪表的盲区。
若量程大时，盲区会适当加大。
盲区（5) 在超声波10度发射角内不应该有障碍物，避免产生错误回波。
6) 避免阳光直晒，保证探头温度与环境温度一致，达到准确测量。
7) 避免强风的地方环境，因为强风会改变超声波的发射路径，出现错误回波。
.3-2 安装在密闭容器1)避免空气或污染物进入罐内，在探头螺纹处加密封胶或特氟隆胶带。
推荐使用合成树脂法兰（如 PVC）安装。
密封胶或特氟隆胶带2)探头安装时一定要垂直液（物）体表面。
超声波物位计菜单 简易设置操作说明
电源
9 10
L N RL1+ RL1RL2+ RL2485A 485B
mA+ mA-
24VDC GND RL1+ RL1RL2+ RL2485A 485B mA+ mA-
图 4.3.2 一体型 24VDC、220VAC 接线端子示意图
24VDC 供电接线端子 电流： 电流＋ 接 mA+; 继电器：RLn+与 RLn-为常开,
(2)本系列分体型和一体型超声波物位仪显示仪表尺寸图
分体型超声波物位仪
4.3 电气接线图
(1)单通道分体型超声波物位仪电气连接图：
一体型超声波物位仪
5
你
◆单通道分体型接线端子示意图
1
234
5678
9 10 11 12 13 14 15 16 17 18
Trans换能器1 GND 地线 Temp- 温度传感器TEMP+ 温度传感器+ mA+ GND RXD/B TXD/A RL1C RL1A RL1B RL2C RL2A RL2B
24V+ 24V-
220VAC 接220V电源 接24V电源 继电器2
继电器1
485通信 电流
接线方法：
换能器：红线：接 Trans_ 换能器; 屏蔽线(黄色)： GND 地线
蓝线： Temp+ 温度传感器+; 黑线： Temp - 温度传感器-
电流： 电流＋ 接 mA +;
电流－ 接 GND
继电器：RLlnA 与 RLnB 为常闭; RLnA 与 RLnC 为常开
3
你
四、安装指南
4.1 安装注意事项 ◆探头的安装应垂直于被测面：
超声波液位计的安装使用 液位计如何操作
超声波液位计的安装使用液位计如何操作超声波液位计选择量程：假如测量液体，可以依照标称量程选型。
假如是测量固体（请事先咨询厂家销售人员），需要将量程加大假如是松软的物体（比如面粉棉花海绵超声波液位计选择量程：假如测量液体，可以依照标称量程选型。
假如是测量固体（请事先咨询厂家销售人员），需要将量程加大假如是松软的物体（比如面粉棉花海绵）将不能使用。
假如测量液位有覆盖面大的气泡，也要加大量程气泡厚度超过5cm将不推举使用。
空气中有粉尘或者蒸汽，请事先咨询厂家技术人员要加大量程使用。
超声波液位计选择探头材料，紧要看环境是否有腐蚀性：一般的弱酸弱碱环境可以用一般探头，腐蚀性强的，要用防腐的探头。
强酸碱的场合，我们还要考虑是否会形成雾气，会形成雾气的场合，还要求加大量程使用。
探头的安装位置，依据发射角和可能产生的虚假反射回波：超声波波束通过探头聚焦，脉冲波束的发射就相像手电筒的光束一样，不同类型不同量程的探头的发射角不同。
在发射角内的任何物体，如：管道、容器支架和其他装置，都会造成很强的虚假回波，特别是发射内距离探头近来的几米处。
当换能器发射超声波脉冲时，都有确定的发射角。
从换能器发射表面到被测介质表面之间，又发射的超声波波束所辐射的区域内，不得有障碍物。
因此，选择换能器安装位置时应尽可能的避开障碍物，如人梯、支架、泵阀设备等。
无法避开的情况下，可通过程序调整滤掉虚假回波。
换能器应与被测介质表面垂直，以保证能接收到反射回波信号。
此外，换能器发射面距****液位需有充分距离，****液位不得进入测量盲区。
换能器发射超声波脉冲时。
都有确定的发射角。
从换能器发射表面到被测介质表面之间，又发射的超声波波束所辐射的区域内，不得有障碍物。
因此，选择换能器安装位置时应尽可能的避开障碍物，如人梯、支架、泵阀设备等。
无法避开的情况下，可通过程序调整滤掉虚假回波。
换能器应与被测介质表面垂直，以保证能接收到反射回波信号。
此外，换能器发射面距****液位需有充分距离，****液位不得进入测量盲区。
杭州联测 超声波液位计使用说明书
杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司 U-A CS M P-LCCN 3第3版超声波液位计使用说明书前言感谢您购买本公司的超声波液位计。
本手册简明地介绍了超声波液位计的安装、接线、功能及操作说明。
为了确保正确使用本产品，请在使用之前先阅读本手册。
注意●因本产品的性能和功能会不断改进，本手册内容如有更改，恕不另行通知。
●本公司力求本手册的正确、全面。
如有错误、遗漏，请和本公司联系。
●本产品禁止使用在防爆场合。
版本U-ACSMP-LCCN3 第三版2020年6月I安全注意事项为了安全使用本产品，操作时请务必遵守以下描述的安全注意事项。
关于本手册●请将本手册交于操作者阅读。
●在操作之前，请熟读本手册，并对产品有深入了解。
●本手册只对产品的功能进行阐述，本公司不保证该产品将适合于用户的某一特殊用途。
产品保护、安全及改造相关注意事项●为了确保安全使用本产品以及由其控制的系统，操作时请务必遵守本手册中所述说明和注意事项。
如果违反操作规程，则有可能会损坏本产品所提供的保护功能。
对由以上情况产生的质量、性能、功能和安全问题，本公司不承担任何责任。
●为本产品及其控制系统安装防雷装置，或设计安装单独的安全保护电路时，需要借助其他的设备来实现。
●如果需要更换产品的零部件，请使用本公司指定的型号规格。
●本产品不适用于直接关系到人身安全的系统。
如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶设备、航空设备和医疗器械等。
如有应用，用户有责任使用额外的设备或系统确保人身安全。
●请勿改造本产品。
IIIII在本手册中使用了以下几种安全标志：危险标志，若不采取适当的预防措施，将导致严重的人身伤害、仪表损坏或重大财产损失等事故。
警示标志，提醒您对产品有关的重要信息特别注意。
●在接通本产品的电源之前，请先确认仪表的电源电压是否与供给电源电压一致。
●为防止触电、误操作，务必进行良好的接地保护。
超声波液位计说明书
超声波液位计说明书本说明书适用三线制或4线制、二线制由于盘装式和壁挂式已经停产，使用时可以参考本说明书一，用户自检：A,仪表正确通上合格的电源，按移位键（即左键）找出L（L是探头到反射面的距离），垂直对准空旷的墙面作为超声波的反射面（假设是水面）,观察L的数字，显示L的数字和实际距离相等说明测量功能正常.（首先要先熟悉有关距离L和液位H的关系图见附件）.说明：1,由于仪表有严格的数据过滤和确认过程,数字变化可能会比您移动仪表的速度慢一些,属于正常现象。
（有特殊要求请您在订货时说明）2,在检验的过程中应该注意：L（max）≤测量距离能力, L(min)≥仪表的盲区C.3,一般情况下，仪表量程d+盲区C＝仪表最大测量距离能力L(max).4,量程是和输出电流P有关的参数，和其他无关。
B,把超声波的发射口对向空旷的天空，一分钟以内仪表应该显示FFFF, 也可以取一块干燥的毛巾重叠数层堵住换能器的发射口,从原理上说仪表此时没有回波收到,同样仪表会显示FFFF.说明您的仪表抗干扰性能不错.C,按移位键找出P（仪表应该输出的电流值），用电流表直接测量输出电流应该和P值相当.经过以上3个项目的检验,用户可以放心的使用了.二，连续按移位键可以依次查看仪表的以下参数参数：P-XXXX 当前应该输出的电流(mA)h-XXXX 最后一次所设定的“当前液位”值(m).h-该参数没有实际意义. 该数对应菜单01C-XXXX 仪表盲区(cm)，盲区固有d-XXXX 仪表量程(m) 该数对应菜单02d只和输出电流有关,和其他无关.H当前液（物）位m-XXXX 或L(距离m)XXXX对于三线制超声波液位计用户菜单中编号为07的是工作模式转换。
对于二线制超声波液位计用户菜单中编号为04的是工作模式转换。
工作模式设置为1.0000时是测量距离模式，设置为0.000是测量当前液位模式。
按上升键仪器直接显示“当前液位”H 或距离L。
按SET键仪器直接显示P.三,如何进入用户菜单：1，先按住上升键（中间键）不放开，然后再按一下SET，显示屏出现-XXXX-密码界面(其中有一位在闪烁).2，交替使用移位键和上升键,使界面改为-1234-(用户密码),连续按SET键就进入用户设定01…..12的菜单.四，菜单编号的含意：1，三线制菜单01→当前物位HXXXX 或测量距离时显示为L XXXX显示H或L取决于工作模式转换的设置，设置为测量液位模式时显示H, H需要在现场工位设置, 仪表设置为测量距离模式时显示L，L不需要设置,可以直接测量。
