电力变压器绕组变形电抗法分析.

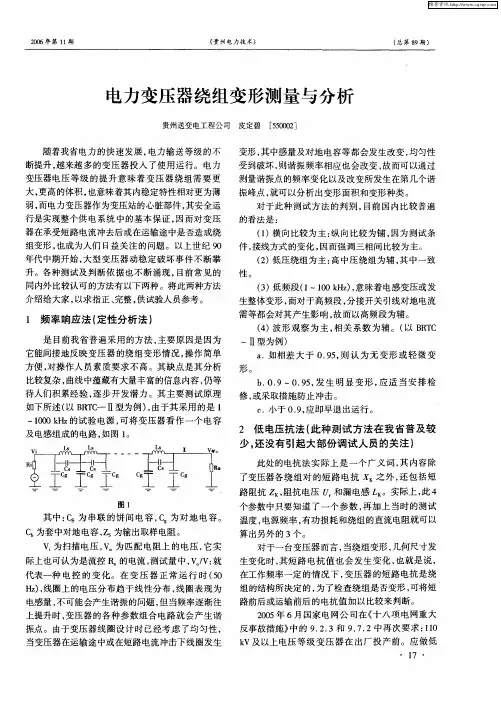

电力变压器绕组变形测量与分析
２０ ０６年第 １ 期 １
《 贵州电力技术》
（ 第８ ） 总 ９期
电力变压器绕组变 形测量 与分析
贵州 送变 电工 程公 司 皮定碧 ［５０２ ５０３１ ；
随着我省电力的快速发展 ， 电力输送等级的不
断 提升 ， 来越 多 的变 压 器 投 入 了使 用 运行 。 电 力 越 变压 器 电压 等 级 的提 升 意 味着 变 压 器 绕 组 需 要 更
＝ Ｚａ 单相法进行复测 。 ④ 判断依据 ， 根据电力联合会发布的电力变压
则》讨论搞） （ 中对检测人员及诊断人员 的文凭 ， 工作
变形 ， 其中感量及对地 电容等都会发生改变 ， 均匀性
受到破坏 ， 则谐振频率相应也会改变 ， 故而可以通过 测量谐振点的频率变化以及改变所发生在第几个谐 振峰点 ， 就可以分析出变形面积和变形种类 。
对 于此 种 测 试 方 法 的判 别 ， 目前 国 内 比较普 遍
的看法是 ：
性。
组变形 ， 也成为人们 日益关注 的问题 。以上世纪 ９ ｏ 年代中期开始 ， 大型变压器动稳定破坏事件不断攀 升。各种测试及判断依据也不断涌现 ， 目前常见 的 同内外 比较认可的方法有以下两种 。将此两种方法
（） ３ 低频段（ ～１０ｋ ｚ ， １ ０ Ｈ ）意味着电感变压或发
少， 还没有引起大 部份调试 人员 的关注 ）
此 处 的 电抗 法 实 际 上 是 一 个 广 义 词 ， 内容 除 其
了变压器各绕 组对 的短路 电抗 之外 ， 还包括短
路 阻抗 Ｚ ， Ｋ阻抗 电压 和漏 电感 。实 际上 ， ４ 此
图 １
个参数 中只要知道了一个参数 ， 再加 上当时的测试 温度， 电源频率 ， 有功损耗和绕组的直流电阻就可以
变压器绕组变形试验精品PPT课件
➢结合测量绕组的直流电阻、绕组对和绕组对地的等 值电容、变压器的空载电流、空载损耗、局部放电， 进行绕组频率响应的分析、等试验综合分析
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX XX年XX月XX日
反措要求：变压器采用半硬铜、自粘性换位导线、用 硬绝缘筒绕制线圈以及加密线圈的内外撑条等措施来 提高变压器抗短路能力，都是基于提高抗径向短路能 力考虑的。
绕组变形的原因
在运输、安装或者吊罩大修过程中受到意外冲撞 继电保护不完善，动作失灵 绕组动热稳定性能差，抗短路能力不够
绕组变形危害
绕组变形是电力变压器安全运行的一大隐患。多台 变压器的实际经验表明，绕组变形后，绝缘试验和 油的试验都难于发现，所以表现为潜伏性故障。
变压器绕组变形试验
绕组变形定义
指电力变压器绕组在机械力或电动力作用下发生的 轴向或径向尺寸变化，通常表现为绕组局部扭曲、 鼓包或移位等特征。变压器在遭受短路电流冲击或 在运输过程中遭受冲撞时，均有可能发生绕组变形 现象，它将直接影响变压器的安全运行。
绕组变形的原因
短路故障电流冲击是变压器绕组变形的最主要外因。
检测时机：
电力变压器绕组变形
-50
-60 -70
-80 0 100 200 300 400 500 600 700 800 900 1000
kHz
35kV三相绕频响特性曲线
主变绕组相间频响特性曲线比较表 比较绕组 AM与BM BM与CM CM与AM 偏差系数
5.9 5.4 2.4
表1数据可以看出：35kV绕组AM、BM、CM相互间不相似， 相关性差，BM频响特性曲线相差最大，已发生了明显变化； 据此，通过三相频响特性曲线对比可初步认为1号主变35kV 绕组B相发生了变形。
10.接线方式
测试时，先将被测绕组对的不加压侧所有接线端全 部短接。短接线及其接触电阻的总阻抗不得大于被 测绕组对短路侧等值阻抗的0.1%。 对加压侧绕组为 D 接线的三相变压器，用单相法测 试时，应参照附录 B 的 B.5 的提示做相应的短接 （参考）。 对加压侧绕组为 YN 接线的三相变压器，用三相法 测试时，变压器被加压绕组的中性点(N)、测试系统 的中性点和测试电源的中性点应良好连接。 测 100MVA以上变压器的绕组参数时，测试系统引 向被试变压器的电流线和电压线应分开。
例2
型 号：S9-M-100/10 接线方式：Yyn0 电 压：10000±5%/400 V 出厂序号：0510066 短路阻抗：4.21% 试验分接位置：H(2) 出厂日期：2005年11月 生产厂家：特变电工衡阳变压器有限公司
相别 AB BC CA
相间 差 （%）
高- 低 短路电抗 （额定 （Ω ） 分接） 三相阻抗电 压（%） 备注
12.注意值(仅适用于阻抗电压 UK>4%的 同心圆绕组对)
纵比：
a) 容量 100MVA 及以下且电压 220kV 以下的电力变压器绕组参数的相对变化 均不应大于±2.0%。 b) 容量100MVA以上或电压220kV及以上的电力变压器绕组参数的相对变化不 应大于±1.6%。
电力变压器绕组变形的测试

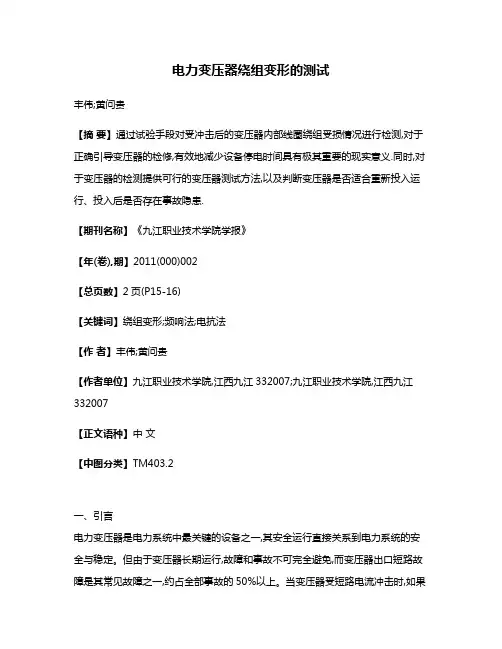

电力变压器绕组变形的测试丰伟;黄问贵【摘要】通过试验手段对受冲击后的变压器内部线圈绕组受损情况进行检测,对于正确引导变压器的检修,有效地减少设备停电时间具有极其重要的现实意义.同时,对于变压器的检测提供可行的变压器测试方法,以及判断变压器是否适合重新投入运行、投入后是否存在事故隐患.【期刊名称】《九江职业技术学院学报》【年(卷),期】2011(000)002【总页数】2页(P15-16)【关键词】绕组变形;频响法;电抗法【作者】丰伟;黄问贵【作者单位】九江职业技术学院,江西九江332007;九江职业技术学院,江西九江332007【正文语种】中文【中图分类】TM403.2一、引言电力变压器是电力系统中最关键的设备之一,其安全运行直接关系到电力系统的安全与稳定。
但由于变压器长期运行,故障和事故不可完全避免,而变压器出口短路故障是其常见故障之一,约占全部事故的50%以上。
当变压器受短路电流冲击时,如果短路电流小,继电保护正确动作,绕组变形将是轻微的;如果短路电流大,继电保护延时动作甚至拒动,变压器绕组变形将会很严重,甚至造成绕组损坏。
对于轻微的变形,在多次短路冲击后,由于累积效应也会使变压器损坏。
因此要及时测试。
二、绕组变形的特点1、受电动力影响变形当变压器出口发生短路故障时,其高、低压绕组可能同时通过额定值数十倍的短路电流,它将产生很大的热量和电动力,使变压器绕组严重发热并受到很大的机械应力,使其绕组绝缘性能下降和绕组线圈发生不同程度的形变。
2、受机械力影响的变形这种变形主要是在运输途中,受到运输车辆的急刹车或运输船舶撞击晃动所致的变压器绕组整体位移变形。
当变压器器身受到大于3g(g为重力加速度)重力加速度的冲击时,将可能使线圈整体在辐向上向一个方向产生明显的位移。
3、受工艺影响的变形变压器在制造或绕组更换过程中,受工艺水平的影响,使变压器在结构上没有达到设计要求而产生的变形。
电力变压器绕组变形是诱发多种故障和事故的直接原因。
变压器绕组变形在线监测分析
Ｆ Ａ ｚ Ｈ Ａ Ｎ ・ Ｘ Ｕ Ｅ ｓ Ｈ Ｕ ｚ ｏ Ｎ Ｇ Ｈ Ｅ Ｎ Ｇ

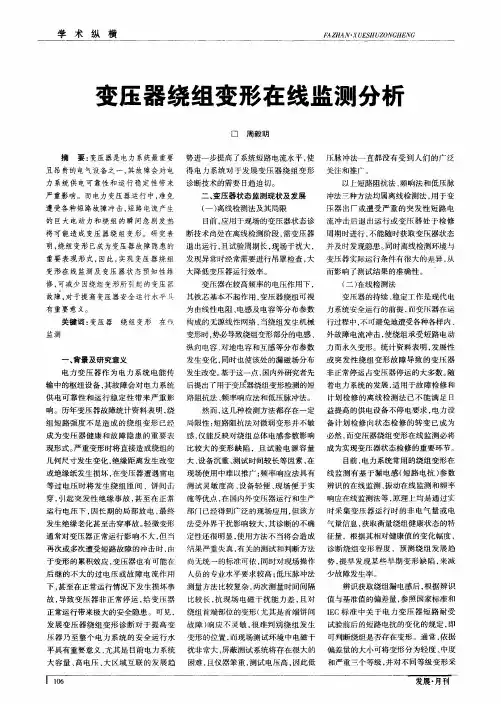

变Hale Waihona Puke 器绕组变形在线监测分析 口 周 毅 明
摘 要 ： 变压 器 是 电力 系统 最 重 要 势进一步提高了系统短路 电流水平 ， 使 压脉 冲法一 直都没有 受到人们 的广泛
且 昂贵的电气设备之一， 其故障会对 电 得 电 力 系 统 对 于 发 展 变 压 器 绕 组 变 形 关 注 和推 广 。 力系统供 电可靠性和运行 稳定性 带来 诊断技术 的需要 日趋 迫切 。 以上短路阻抗法 、 频响法和低压脉 冲法ｉ种方法均属离线检测法 ， 用于变 压器 出厂或遭受严重 的突发性短 路电
有 重 要 意义 。
而影响 了测试结果的准确性 。
（ 二） 在 线 检 测 法 变 压 器 的持 续 、 稳 定 工 作 是 现 代 电
变压器在较高频率的电压作用下 ， 其铁芯基本不起作用 ， 变压器绕组可视
为 由线性电阻、 电感及 电容等分布参数 力 系 统 安全 运 行 的前 提 ， 而变 压 器 在 运 绕组变形 在 构成的无源线性 网络 ， 当绕组发生机械 行 过程 中 ， 不可 避 免地 遭 受各 种 各样 内 、 变形时 ， 势必导致绕组变形部分的电感 、 外故障电流冲击 ， 使绕组 承受短路 电动
将 可 能 造 成 变 压 器 绕 组 变 形 。 研 究 表 断技术 尚处在离线检测阶段 ， 需变压器 周期时进行 ， 不能随时获取变压器状态
明， 绕组变形 已成 为变压器 故障 隐患 的 退出运行 ， 且试验周期长 ， 现场 干扰 大， 并及时发现 隐患 。 同时离线检测环境与 重要表现形 式， 因此 ， 实现变压器 绕组 发现异 常时经常需要进行 吊罩检查 ， 大 变 压 器 实 际运 行 条 件 有 很 大 的 差 异 ， 从 变形在 线监测 及变压器状 态预知 性维 大降低变压器运行效率。 修， 可减少因绕组变形所 引起 的变压器 故障， 对于提高变压器 安全运行水平
绕组变形综合检测方法探究

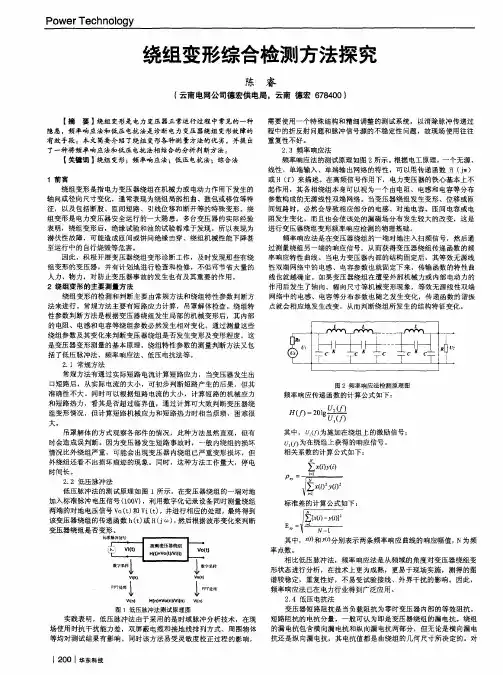

绕组变形综合检测方法探究
陈 睿
（ 云南电网公司德宏 供电局 。云南 德宏 ６ ７ ８ ４ ０ ０）
【 摘 要】 绕组 变形是 电力 变压 器正 常运行过程 中常见 的一种 隐患 ，频率响应法和低压 电抗法是诊断 电力变压 器绕组 变形故 障的 有效手段。本文 简要介绍 了绕组 变形各种 测量方法的优 劣 ，并提 出 了一种将∑ （ ｆ ） （ ｆ ）
标准差的计算公式如下 ：
Ｊ 』 ∑ Ⅳ ） 一 （ ｆ ） ］
Ｅ 上 Ｌ 一
其 中， ） 和ｙ （ Ｏ 分别表示两条频率 响应 曲线 的响应幅值 ， Ｎ为频 率点数 。 相 比低压 脉冲法 ，频率 响应法 是从频 域的角度对变 压器 绕组变 形状态进行分析 ，在技术上更 为成 熟，更易于现 场实施，测得的图 谱较稳定 ，重 复性好 ，不 易受试验 接线 、外界干 扰的影响。因此， 频率 响应法 已在 电力行业得到广泛应用 。
时间长。
２ ． ２ 低 压脉 冲 法
其 中，ｕ （ ， ） 为施加在绕组上的激励信 号； ｕ （ ， ） 为在绕组上获得的响应 信号。 相关系数 的计算 公式如下 ：
∑ （ ｆ ） ｙ （ ｆ ）
－ 『 ——一
、
低压脉冲法 的测试原理如 图 ｌ 所示 。在变压器绕组 的一端对地 加入标准脉冲 电压信号 （ １ Ｏ Ｏ Ｖ ） ，利用数字化 记录设备同时测量绕组 两端 的对地 电压信号 Ｖ ｏ （ ｔ ） 和Ｖ ｉ （ ｔ ） ，并进行相应的处理 ，最终得到 该变压器绕组的传递函数 ｈ （ ｔ ） 或 Ｈ（ ｊ ６ ０ ） ， 然后根据波形变化来判断 变压器绕组是否变形 。
日（ ＿ ， ） ＝２ ０ ｌ ｇＵ２ 丽 （ ｆ ）
频率响应法、低电压短路阻抗法测试绕组变形的应用
频率响应法、低电压短路阻抗法测试绕组变形的应用摘要：电力变压器在遭受短路电流冲击或运输过程中遭受冲击时，在电动力或机械力作用下发生的轴向或径向尺寸变化，通常表现为绕组局部扭曲、鼓包或位移等特征。
绕组变形是电力变压器安全运行的一大隐患，及时发现和处理有问题的变压器，有针对性地进行吊检，对变压器事故的发生及大面积停电等具有防范作用。
关键词：变压器；绕组变形；测试方法；应用1 引言十八项反措要求：110（66）kV 及以上电压等级变压器在出厂和投产前，应采用频响法和低电压短路阻抗法对绕组进行变形测试，并留存原始记录。
频响法和低电压短路阻抗法都有很多成功的经验，也有不足的地方。
因此，频响法和低电压短路阻抗测试两者应同时开展，以分析得到更为准确的诊断结果。
2 扫频响应分析法扫频响应分析法，是用扫描发生器将一组不同频率的正弦波电压加到变压器绕组的一端，然后测量绕组两端端口特性参数的方法。
频率响应法的原理指在较高频率的电压作用下，变压器的每个绕组均可视为由线性电阻、电感、电容等分布参数构成的无源线性二端口网络，其内部特性可通过传递函数H（jω）描述。
当变压器结构确定后，各绕组对应的二端口网络参数是一定的，如果绕组发生变形，绕组内部的分布电感、电容等参数必然会改变，从而对应的二端口网络参数改变，导致其传递函数H（jω）发生变化。
变压器绕组的幅频响应特性采用频率扫描方式获得。
连续改变外施正弦波激励源Us的频率f（角频率ω=2πf），测量在不同频率下的响应端电压U2和激励电压U1的信号幅值之比，获得指定激励端和响应端情况下绕组的幅频响应曲线。
测试设备采用一台便携式的装置，用50W同轴测试导线连接到变压器绕组上，试验过程中，对绕组输入幅值为10 Vrms的正弦信号，然后通过采集单元对绕组的输入电压和输出电压进行采集和傅里叶变换处理。
整个试验过程很慢，每相大约用三十分钟才完成试验。
因此，该方法更适合在实验室中采用。
频率响应法的注意事项：（1）杂散电容的影响，变压器套管母线对地杂散电容往往是不固定的，为得出较为精确的诊断结果，测试应在变压器处于完全与电网隔离的状态下进行。
变压器绕组变形试验问题
变压器绕组变形试验问题
你的问题应该是：变压器绕组发生了变形，绕组变形试验该如何做？常用什么方法？
绕组变形――
变压器绕组在运行中遭受出口短路或近区短路电流冲击或在运输过程中遭受机械冲击而产生的扭曲、断股、移位、松脱等现象。
测试方法：常用的方法有两种，⑴频率响应法，⑵低压阻抗法。
频率响应法分析变压器绕组变形的基本原理：
是将变压器绕组等效为一个由电阻、电容、电感等分布参数构成的无源线性双口网络，绕组变形将导致网络内部的分布参数发生变化。
通过测量变压器各个绕组的频率响应特性，并对测试结果进行纵向的、横向的比较，结合变压器结构、运行情况及其他试验结果进行综合分析，判断变压器绕组变形与否及变形程度。
采用频率响应法（Frequency Response Analysis）可对35kV及以上电压等级变压器、电抗器，6kV及以上厂用变压器进行绕组变形测试及分析。
变压器绕组变形试验周期的要求：
投产前，发生出口或近区短路后，大修后，必要时。
另外：南网规定运行中的主变每6年试验一次。
变压器绕组变形诊断注意事项
1变压器出口短路、近区短路或受机械冲击等都可能使绕组产生变形，分析判断时应联系上述情况并考虑短路电流大小、短路时间等综合分析。
2变压器绕组三相之间的一致性是相对的。
受工艺、结构等因素影响，有些正常变压器三相绕组频响曲线可能有较大差异，使用本导则时应注意收集该类型变压器的频响曲线以便多方比较。
3由于短路时低压绕组所受的机械力远大于高、中压绕组，因低压侧短路而变形的绕组大部分为低压绕组。
4必要时可结合测试短路阻抗等试验进行综合判断。
找《电力变压器绕组变形测试导则》去读一读。
测量短路电抗是判断变压器绕组变形的有效方法
6科技资讯科技资讯S I N &T NOLOGY I NFO RM TI ON2008N O .19SCI ENC E &TECH NOLOG Y I N FOR M A TI ON动力与电气工程1变压器短路阻抗与绕组结构的关系变压器短路阻抗是当负载阻抗为零时，变压器内部的等效阻抗。
短路阻抗的电抗分量，即短路电抗，就是绕组的漏电抗。
由变压器的理论分析可知，变压器绕组的漏电抗由纵向漏电抗和横向漏电抗两部分组成，其电抗值都是由绕组的几何尺寸所决定的。
也就是说，在工作频率一定的情况下，变压器的短路电抗是由绕组的结构所决定的[1],其可由短路阻抗求出。
对于一台变压器而言，当绕组变形、几何尺寸发生变化时，其短路电抗值也要变化。
反之，如果运行中的变压器受到了短路电流的冲击，为了检查其绕组是否变形，可将短路前后的短路电抗值加以比较来判断。
如果短路后的短路电抗值变化很小,则可认为绕组没有变形;如果变化较大，则可认为绕组有显著变形。
所以,有关标准规定，变压器在进行短路试验前后，都要求测量每一相的短路阻抗，并把试验前后所测量的电抗值加以比较，根据其变化的程度，作为判断被试变压器是否合格的重要依据之一。
2短路阻抗的测量方法三相变压器短路阻抗的测量方法与变压器的联结组有关，联结组不同，测量方法也不同。
现将常见的双绕组三相变压器不同联结组的短路阻抗测量方法介绍如下。
2.1YN yn 、YN d 联结组先将二次侧的a 、b 、c 、o(Ynyn 联结)或a 、b 、c (Ynd 联结)短接,分别测量一次侧AO 、BO 、CO 各相的短路阻抗,测量仪器所显示的阻抗值就是一次侧各相的短路阻抗值。
2.2Y yn 、Yy 、Yd 联结组首先，将二次侧的a 、b 、c 短接，然后分别测量一次侧的AB 、BC 、AC 之间的短路阻抗：由此求得一次侧每一相的短路阻抗：(1)2.3D yn 、D d 联结组首先，将二次侧的a 、b 、c 、o (Dy n 联结)或a 、b 、c(D d 联结)短接。
电力变压器绕组变形的测试方法及对比分析.
电力变压器绕组变形的测试方法及对比分析十九冶电装分公司任兆兴内容摘要：本文从变压器绕组变形的测试原理、测试接线方法、变形的判断方法、现场检测要点等几个方面，分别介绍了低压电抗法和频率响应法在变压器绕组变形现场测试中的应用方法，并对比分析了低压电抗法和频率响应法之间的优点与不足。
关键词:变压器绕组变形、低压电抗法、频率响应法、现场检测要点、对比分析。
一、前言：电力变压器是电力系统中最重要的设备之一，直接关系着电网的安全运行。
据国家电网公司不完全统计，变压器绕组变形引起的事故占变压器事故的1/4以上。
因此，目前世界各国都在积极开展电力变压器绕组变形诊断测试，国家电网公司在《防止电力生产重大事故的二十五项重点要求》中，已明确把绕组变形试验列入变压器出厂、交接和发生短路事故后的必试项目。
变压器绕组变形是指电力变压器绕组在机械力或电动力作用下发生的轴向或径向尺寸变化，通常表现为绕组局部扭曲、鼓包或移位等特征。
变压器在遭受短路电流冲击或在运输过程中遭受冲撞时，均有可能发生绕组变形现象[1]。
变压器绕组发生变形后，其内部的电感、电容分布参数必然发生相对变化。
用常规方法(如测量变比、直阻和电容)判断变压器绕组是否发生变形是很困难的，一般只能通过变压器吊罩检查来验证，但吊罩检查不仅要花费大量的人力物力，而且对变压器本身也有一定的危害性。
因此能在现场不吊罩检查情况下快速判断变压器绕组有无变形的试验方法和仪器出现后，很快便得到了广泛的运用。
二、变压器绕组变形测试方法介绍：1、短路阻抗法：变压器绕组变形测试最早使用的方法是由前苏联提出的短路阻抗法。
其原理是通过测量变压器绕组在50Hz工频电压下变压器绕组的短路阻抗或漏抗，由阻抗或漏抗值的变化来判断变压器绕组是否发生了危及运行的变形，如匝间短路、开路、线圈位移等。
短路阻抗法主要用测量变压器绕组的短路阻抗等集中参数的变化来判断绕组是否发生变形。
但对变形不是特别严重的绕组或者缺陷仅在绕组的个别部位，集中参数的变化将不明显，使用一般检测短路阻抗的方法，很难获得必要的检测灵敏度，所以测量效果不是很好。
判断变压器绕组变形的三种方法
Telecom Power Technology
设计应用
判断变压器绕组变形的三种方法
李军
（国电电力大同发电有限责任公司，山西
通过案例证明判断变压器绕组变形的三种方法，即电容量法、频率响应法、低电压短路阻抗法，将这三种方法结合起来能行之有效地正确判断出变压器绕组是否发生变形，可以最大限度地避免误判断。
变压器绕组变形；电容量法；频率响应法；低电压短路阻抗法
Three Methods of Judging Transformer Winding Deformation
LI Jun
GD Power Datong Power Generation Co，Ltd.，
It proves three methods of judging transformer winding deformation through case studies frequency response method and low voltage short circuit impedance method. Combining these three methods can effectively and correctly judge whether transformer winding is deformed or not，and can avoid misjudgment to the greatest extent.
deformation；capacitance method。
变压器绕组变形测试仪校准规范
变压器绕组变形的测试方法主要有低压脉冲分析法、频率响应分析法、阻抗分析法、水波分析法和超声波分析法五种方法，业内人士普遍认为频率响应法和短路阻抗法是测试变压绕组变形较为有效的方法。
频响法绕组变形测试仪是根据国家电力行业标准DL/T911－2004测量变压器的绕组变形的仪器，主要是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器可能发生的绕组变形。
阻抗法的应用原理是当变压器短路阻抗是当负载阻抗为零时，变压器内部的等效阻抗、短路阻抗的电抗分量，即短路电抗，就是绕组的漏电抗，漏电抗是由绕组的几何尺寸所决定的，对于一台变压器，当绕组变形、几何尺寸发生变化时，其短路电抗值也要变化。
变压器绕组变形测试仪校准规范如下：信号源：仪器自带一个通道信号输出作为扫频的激励信号;信号输出为标准正弦波，信号输出幅度可以软件调节，幅度±10V，信号输出阻抗为50Ω。
两个采集通道，一个采集激励信号，一个采集响应信号，用于计算传递函数。
激励通道测量为固定量程：±10V;响应通道有多档量程，在测量过程中自动调节量程，输入信号为±25V。
采集通道量化精度：12位。
采集通道静态误差：0.5%。
每通道存储容量：64K样点。
每通道采样率：20Msps。
采集通道输入阻抗：1MΩ。
扫频测量范围：10Hz-10MHz。
扫描方式：采用线形分布或对数分布的扫频测量方式。
扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%。
扫频测量频点：固定模式或用户自定义。
符合国家电力行业标准：DL/T911-2004。
采用windows平台，兼容Window 2000/Window XP/Vista/Win7。
采用access数据库保存测试数据，对测试数据的管理简洁方便。
可以同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。
电力变压器绕组变形的电抗法检测判断导则
电力变压器绕组变形的电抗法检测判断导则引言电力变压器是电力系统中常见的重要设备，用于将高压电能转换为低压电能，以满足不同电压等级的需求。
在运行过程中，由于各种原因，变压器绕组可能发生变形，导致其性能下降甚至故障。
因此，对变压器绕组进行定期的检测和判断是非常重要的。
本文将介绍一种用于检测和判断电力变压器绕组变形的方法——电抗法。
通过测量绕组的等效电感值和损耗因数来判断绕组是否有变形，并提供了一些相关导则供参考。
1. 电抗法原理电抗法利用绕组内部产生的磁场来测量其等效电感值和损耗因数。
当绕组没有发生变形时，其磁场分布均匀且对称，而当发生变形时，磁场分布会发生改变。
通过测量磁场的分布情况以及与之相关的参数，可以推断出绕组是否存在变形。
2. 检测步骤2.1 准备工作在进行电抗法检测之前，需要进行一些准备工作，包括： - 确定检测的变压器绕组和测量点； - 清理绕组表面，确保没有灰尘、油污等影响测量的因素； - 确保测量设备的准确性和可靠性。
2.2 测量等效电感值通过对绕组施加交流电压，测量绕组的电流和电压，并计算出其等效电感值。
具体步骤如下： 1. 将交流电源连接到待测绕组，并设置合适的频率和幅值； 2. 使用合适的传感器或仪器，分别测量绕组的电流和电压； 3. 根据所得数据计算出绕组的等效电感值。
2.3 测量损耗因数通过对绕组施加交流电压，测量绕组的有功功率和无功功率，并计算出其损耗因数。
具体步骤如下： 1. 将交流电源连接到待测绕组，并设置合适的频率和幅值； 2. 使用合适的传感器或仪器，分别测量绕组的有功功率和无功功率； 3. 根据所得数据计算出绕组的损耗因数。
2.4 判断变形通过对测量结果进行分析和比较，判断绕组是否存在变形。
一般来说，以下情况可能表明绕组存在变形： - 等效电感值异常偏离正常范围； - 损耗因数异常偏离正常范围； - 磁场分布不均匀或不对称。
3. 判断导则根据实际经验和相关标准，可以提供一些判断导则用于参考。
变压器绕组变形测试分析
变压器绕组变形测试分析摘要：变压器是电力输送过程中重要的输变电设备，其工作状态对整个电力输送有着很大的影响。
在变压器工作中，变压器绕组的变形问题是电力部门最为关注的重点，而相应的测试方法也有很多。
鉴于此，本文主要分析了变压器绕组变形的现场测试原理和方法，探讨了测试过程中应该注意的问题，期望对提高变压器绕组变形测试的准确性有所帮助。
关键词：变压器；绕组变形；测试分析1绕组变形试验目的变压器绕组一般是铜或铝导线，在受到机械力或电动力等较大应力作用时，绕组的尺寸和形状会发生变化。
具体而言，一是变压器在出厂运输或安装过程中受到碰撞冲击会产生断股、移位、扭曲现象；二是变压器在运行中受到短路电流热和电动力的作用时，短时间内会发生绕组变形，严重时可能导致相间短路、烧毁。
变压器绕组变形后一般都能继续投运，但对变压器和电力系统运行都有危害，带病运行对电网也是一种安全隐患。
由于变压器是全封闭的电气设备，从外观上很难看出内部的变形情况，在现场不吊芯检查的情况下，只能通过外部试验来快速了解绕组变形状态。
因此我们必须对变压器绕组变形进行检测，判断变形的严重程度，并根据诊断结果制定相应的防范措施，从而降低故障率，保证电网安全运行。
因此，变压器绕组变形测试意义十分重大。
2变压器绕组变形测试方法2.1频率响应法频率超过1kHz时，变压器每个绕组可看成一个由电容、电感等分布参数构成的无源线性双端网络。
该网络的结构特性由传递函数H(jω)决定，H(jω)随ω变化的曲线就是频率响应特性曲线，是对变压器特性的描述。
如果绕组变形，必定引起分布电感、电容等参数变化，导致传递函数H(jω)的零点和极点发生变化，从而改变网络的频率响应特性，频率响应特性曲线就发生改变，进行横、纵向比较就能判断绕组变形情况。
由于传递函数H(jω)对电感、电容变化反应灵敏，因此，频率响应法不但能灵敏的反应宏观上的绕组扭曲、拉伸、鼓包、崩塌、移位等宏观上的变形问题，还能就匝间短路、断股、分接开关接触不当、铁心接地故障、引线连接不当或移位等细小的局部性问题灵敏反应，因此，频率响应法是目前主要的测试方法。
电力变压器绕组电抗高度的研究
电力变压器绕组电抗高度的研究发表时间：2019-11-20T13:26:16.533Z 来源：《中国电业》2019年15期作者：杨洪彬[导读] 通过高精度的导线预压设备测量变压器线圈导线的外形尺寸，计算导线在线圈高度方向的累计偏差摘要：通过高精度的导线预压设备测量变压器线圈导线的外形尺寸，计算导线在线圈高度方向的累计偏差。
利用油隙垫块压缩量测量装置测量油隙垫块外形尺寸，用其模拟油隙垫块在煤油气相干燥炉中的恒压状态，取得油隙垫块干燥前和干燥后的尺寸变化情况。
综合上述两个数据验算变压器线圈电抗高度，研究线圈恒压干燥工艺对线圈电抗高度的影响，验证提高变压器线圈抗短路能力的工艺措施。
最终达到提高产品质量的效果和目的。
关键字：电力变压器，绕组，电抗高度，恒压干燥工艺1.项目课题提出的背景随着经济建设和电力建设的发展，电能的需求越来越大，超高压大容量变压器的应用也越来越广泛，电能在国民经济建设中的作用越来越突出。
如何保证变压器供电可靠性，如何保证变压器运行可靠性，受到越来越多的技术人员的关注和探索。
技术人员在工作过程中发现，提高线圈电抗高度的稳定性可以明显提升变压器的抗短路能力。
因此，研究绕组电抗高度影响因素，改进变压器线圈制造工艺，成为线圈制造工艺的关键环节。
2.线圈制造工艺现状据某变压器厂220kV电力变压器绕组电抗高度的统计数据，线圈电抗高度与设计值的偏差数据如表1所示。
由上表数据可知，线圈出炉后高度偏离设计值10mm以上的产品约占变压器总量的53.7%。
在这种情况下，制造厂一般采用加入调节垫块的方法进行线圈电抗高度的调整。
表1 绕组出炉后高度偏差统计表在这种情况下，变压器厂通常采用两种方式进行处理。
一方面是在线圈的段间加入或去除油隙垫块进行高度的调节，另一方面是在线圈的端部对铁轭绝缘垫块的厚度进行处理。
这两种方法会改变原先的线圈设计结构，直接影响到线圈的绝缘强度，对产品质量造成一定的潜在影响。
3.电抗高度的影响因素线圈的电抗高度实际由电磁线和油隙垫块两部分组成。
变压器绕组变形的检测方法
绕 组 变 形 的判 断 的一 个可 靠 依 据 。
【 键词 】 关 频率响应法； 变压器绕组； 低电压短路阻抗法； 变形； 电容量
一
、
引言
个初步的判断。
来验证 ， 这不 仅要花 费大量 的人力物 力 。 且对变压器 本身 而 也有一定的危害性 ；况且在现行 的电力 系统运行情况 下 。 大 型变压器 的长 时间停 电也是很困难的。因此能在现场不 吊罩 情况下快速 测量 绕组 内部变形 的频率 响应法 和低 电压 短路
显然 ， 比要直观些 ， 纵 影响其 可 比性 的因素 比横 比少 。因 此， 建立测试 结果 档案库是非常必要 的 。 且越 早越好 。 实例 １ 隆安变 １ ： 号变压器 ， 型号： ｂ Ｌ — ５ ０／１ Ｓ＂ １ １ ００１０ Ｓ 额 定 电压 １０±２×２ ％／５±２５ １ ． Ｖ １ ． ３ ５ ． ％／０ ｋ ；额定 容 量 ５
变压器是 电力 系统 中最重要 的设备之一 。变压器在 运输
四、 案例 分析
无 论电抗法还是频响法 ， 者是 电容量变化的方法 ， 或 最基 本的分析方法都是纵 比和横 比。 纵比就是与上一次测试的结果 比。 与最原始的资料（ 最好 是 出厂交接 验收数 据 ） ， 事件 （ 比 与 如短路 、 输 、 运 内部 紧 固 等） 发生前的测试 结果 比。 横 比， 就是 同一 台（ 或同一组 ） 变压器三个单相 的测试结
超出５ ％；
１在现场测试 中会受到 电场 和磁场 的影 响 。 ． 这些影 响甚
至会改 变测量 的结果 ， 将造成测试 结果失 真 ， 导致现 场工作
变压器绕组变形现场试验与分析
ｔｅ ａ ｃ ｐａ ｃ ｅｔ ｈ ｃ ｅ ｔ ｎ ｅ ｔ ｓ．Ｍ ｅｈ ｄ ｏ ｄ ｔ ｒ ｎ ｈ ｎ ｉｇ ｄ ｆ ｒ ａｉ ｎ ａ ｅ ｐ ｔ ｆ ｒ ｒ ｅ ｈ ｒ ｎ ｆ ｒ ｅ ｕ ｆ ｒ ｄ ｓ ｏ ｔｃｒ ｕ ｔ ｔ ｏ ｓ ｔ ｅ ｅ ｍｉ ｅ ｔ ｅ ｗｉ ｄ ｎ ｅ ｏ ｍ ｔ ｒ ｕ ｏ ｗａ ｄ ｗｈ ｎ ｔ ｅ ｔａ ｓｏ ｏ ｍ ｒｓｆ ｅ ｈ ｒ ｉ ｉ ｅ — ｃ
作 用下 发生 的轴 向或径 向尺 寸变 化 ，通 常 表现 为绕
和 《 ５ Ｖ 电气设 备交接试 验标准 》中明确将 绕组 ７０ｋ
变形 试验 列人变压 器 出厂 、 交接 、 修后 的必试 项 目。 大
组 局部扭 曲 、 包或 移位等 特 征。变压 器在 在运输 、 鼓 安装 过程 中遭 受 冲撞 或 遭受短 路 电流 冲击 时 ，均 有 可 能导致绕 组变 形 ，影 响变压 器的安 全运 行 ： 机械 力引起 的绕 组变 形具 有积 累效 应 ，随着 运
Ｌ Ｕ Ｙ ｎ ， Ｈ ＮＧ Ｗｅ， Ｉ ｏ ｇ Ｚ Ａ ｉＷＡＮＧ Ｒ ｎ ， ＯＵ Ｘｉ ｊ ｇ ＭＡ Ｊ ｎ ｔ ， Ｈ Ｎ ｈ ａ ｇ ｏ ｇ Ｄ ａ ｉ ， ａ ｇａ Ｃ Ｅ Ｓ ｕ ｎ ｏｎ ｉ ｏ
（ ￣ ｗｅｔ ’ｎ ｏ ｒ ｒｎ ｍｉ ｉｎＯ ｅａ ｏ ｏ ａ ｙ Ｘｉ ｎ７ ０ ６ ， ｈ ｎ ） Ｎｏ ｈ ｓ Ｘｉ ｗｅ Ｔ ａ ｓ ｓ ｏ ｐ ｒｔ ｎＣ ｍｐ ｎ ， ’ １ ０ ５ Ｃ ｉａ ａＰ ｓ ｉ ａ
解读短路阻抗法变压器绕组变形测试
变压器是电力系统中主要电气设备之一，对电力系统的安全运行起着重大的作用。
在变压器的运行过程中，其绕组难免要承受各种各样的短路电动力的作用，从而引起变压器不同程度的绕组变形。
绕组变形以后的变压器，其抗短路能力急剧下降，可能在再次承受短路冲击甚至在正常运行电流的作用下引起变压器彻底损坏。
为避免变压器缺陷的扩大，按华东电力公司和省电力局的有关变压器类设备的反事故技术措施的要求，对已承受过短路冲击的变压器，必须进行变压器绕组变形测试。
变压器绕组变形测试的方法主要有短路阻抗法、低压脉冲法和频响分析法等3种。
现就短路阻抗法变压器绕组变形测试技术问题作进一步的分析和研究。
2短路阻抗法变压器绕组变形测试的基本原理变压器的短路阻抗是指该变压器的负荷阻抗为零时变压器输入端的等效阻抗。
短路阻抗可分为电阻分量和电抗分量，对于110kV及以上的大型变压器，电阻分量在短路阻抗中所占的比例非常小，短路阻抗值主要是电抗分量的数值。
变压器的短路电抗分量，就是变压器绕组的漏电抗。
变压器的漏电抗可分为纵向漏电抗和横向漏电抗两部分，通常情况下，横向漏电抗所占的比例较小。
变压器的漏电抗值由绕组的几何尺寸所决定的，变压器绕组结构状态的改变势必引起变压器漏电抗的变化，从而引起变压器短路阻抗数值的改变。
3变压器绕组变形测试对试验仪器的基本要求用于现场变压器绕组变形测试的短路阻抗测试仪除必须具备携带方便、操作简单、具有良好的测试精度及测试重复性外，还必须具有良好的抗干扰能力。
现场的干扰主要来自于以下几个方面：(1)试验电源谐波的影响；(2)试验电源电压的不稳定性；(3)试验现场的50Hz同频干扰。
现就以上三方面因素对短路阻抗测试值的影响及消除措施简述如下。
3.1消除试验电源谐波对测试结果的影响试验用的电源，难免有各种各样的谐波存在，而且谐波分量的幅值是不稳定的。
高次谐波对变压器短路阻抗的测试值有较大的影响。
设被试变压器在无谐波情况下的短路阻抗值为Z，当施加具有谐波分量的测试电压u=α1sin(ωt＋ψ)＋α2sin(3ωt＋ψ1)时，流过变压器的电流为：由上式可知，由于测试电源谐波的存在，实测短路阻抗值与无谐波情况下的短路阻抗值之间具有一定的差异。
电力变压器绕组变形原因分析及测试方法张宗保
电力变压器绕组变形原因分析及测试方法张宗保发布时间：2021-08-30T04:52:59.884Z 来源：《河南电力》2021年5期作者：张宗保1 邹记林2 [导读] 随着我国日常用电量的增加，各种用电安全事故的频发，导致了变电站需要做好日常的维护和检查工作。
（1.身份证号码：430821198****12233；2.身份证号码：432524198****78833）摘要：在一定程度上电力变压器绕组轴向变形会对安全运行造成极为的影响，严重的还会引发放电事故。
所以，对变压器绕组变形原因进行分析和测试是当前电力企业所重视的主要问题。
本文主要通过分析了电力变压器绕组变形的原因，并对测试方法进行深入探讨，予以参考。
关键词：电力；变压器；绕组变形；原因与方法前言：随着我国日常用电量的增加，各种用电安全事故的频发，导致了变电站需要做好日常的维护和检查工作。
当电力变压器出现绕组变形时，需要出绕组变形原因，并制定解决对策，只有这样才可以保障人们的用电安全性。
在绕组变形前，需要利用相关测试方法来找到原因，并提出应对措施，提高变形判断方法的可靠性。
一、电力变压器绕组变形原因和预防措施1.1 电力变压器绕组变形的原因第一；电力变压器绕组在实际运行过程中所受到的短路电流冲击。
在电流冲击之后，直接导致了绕组出现变形；若是变压器绕组经过的电流数值相对较大，那么必然会致使绕组遭受非常大的冲击力，因为电流效应，从而直接导致了绕组温度提升，致使变压器绕组出现变形。
第二；电力变压器绕组受外力的冲击影响；从生产厂家运输出来的变压器，有可能在运输途中或者是在安装过程中，容易受到外力影响，比如运输时发生大的碰撞；安装时变压器内部的零件破损等问题，都会直接导致变压器绕组出现变形。
第三；变压器的保护系统存在死区或者是系统保护失灵。
变压器有属于自身的保护系统，在当变压器出现问题时，系统的保护会自动对系统进行保护，并对故障进行切除，避免安全事故的发生；在变压器保护系统中，其也存在相应的保护死区，此故障一旦出现，会直接致使变压器出现短路作用，影响到绕组变形。
电力变压器绕组变形检测与诊断技术的现状与发展
电力变压器绕组变形检测与诊断技术的现状与发展摘要：变压器作为电力传输系统中最核心的设备之一，它的安全运行对保障电网的安全有着至关重要的作用。
变压器常见的故障就是绕组变形，所以绕组变形的检测方法就显得尤其重要，研究绕组变形的检测方法也具有重要意义。
文章重点就电力变压器绕组变形检测与诊断技术的现状与发展进行研究分析，以供参考。
关键词：电力变压器；绕组变形；检测技术；现状引言变压器是电力系统中最重要的设备之一，变压器在运输过程中遭受意外碰撞和冲击，在运行中承受故障状态下的冲击电流均会使变压器的绕组和机械结构受到机械应力的冲击，导致绕组一定程度的变形，运行中造成事故。
由于绕组变形对变压器和电力系统运行的严重危害性，而以往的试验方法又不能有效发现这类缺陷，只能通过吊检来验证，这不仅要花费大量的人力物力，而且对变压器本身也有一定的危害性，况且在现行的电力系统运行情况下，大型变压器的长时间停电也是很困难的，所以能快速测量绕组内部变形的频率响应法提出后，得到国内外有关部门的重视，并积极开展这方面的研究工作。
1电力变压器绕组变形原因分析电力行业标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》对绕组变形的定义是：电力变压器绕组在机械力或电动力作用下发生的轴向或径向尺寸变化，通常表现为绕组局部扭曲、鼓包或移位等特征。
变压器在遭受短路电流冲击或在运输过程中遭受冲撞时，均有可能发生绕组变形现象，它将直接影响变压器的安全运行。
在现实情况中，引起变压器绕组变形的因素有很多，主要有以下几种：一是短路故障电流的冲击，变压器在正常运行过程中不可避免的要遭受各种短路故障电流的冲击，特别是出口或者近距离短路的故障，这个时候巨大的短路电流将使绕组受到非常大的电动力，并且此时绕组温度急剧升高，导线的机械强度就会变小，在电动力的作用下，变压器绕组变形甚至破坏；二是变压器在运输、安装等过程中有时会受到机械撞击等外力导致绕组的变形；三是由于保护系统有死区，动作失灵，导致变压器承受稳定短路电流作用的时间变长，从而使绕组变形；四是变压器绕组本身承受短路能力不够，变压器出现短路时，因为绕组本身承受不了短路电流冲击力而发生变形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10.接线方式
a) 绕组参数测试的接线与常规的负载试验相同
8.测试绕组对
先测量含高压绕组的各绕组对的绕组参数；并在绕 组对的高压侧施加测试电压。若测试结果无异常， 可不再继续测试。 测试发现异常时，除应继续测量相关绕组对的绕组 参数外，还应短接异常绕组对的高压绕组，在较低 电压侧加压测试。 首次电抗法测试，应测量所有绕组对的绕组参数。
9.分接位置
2.电抗法检测原理
3.检测时机
变压器出厂试验前的全部绝缘试验通过后。 变压器经运输到现场安装就位后。 变压器在运行中经受短路电流冲击后，可根据短路 电流的大小、持续时间、 累积短路次数决定。 变压器的绕组有匝、匝层间短路的可能时。 变压器大修后。
正常运行时，一般每6年 1次。
电力变压器绕组变形的电抗法 检测分析
相关标准：DL/T1093-2008 《电力变压器绕组变形 的电抗法检测判断导则》 电力变压器短路损坏是电网中严重的主设备损坏事 故。 通过检测变压器绕组变形以减少变压器短路损 坏事故的发生是必要的。GB 1094.5－2003《电力 变压器 第 5部分 承受短路的能力》将检测短路电抗 值作为判断变压器是否承受住短路电流冲击的规定 项目，并指出“观察测量电抗的可能变化是特别重 要的” 本标准适用于容量 2500kVA以上的电力变压器。
3.检测时机
4.测试电源
变压器绕组参数测试可以使用标称为
380/220V，50Hz 的电源。测试电源的电能 质量应符合国家标准。
5.检测参数
测量变压器各绕组对的各单相的短路阻抗ZK、短路 电抗Xk、漏电感Lk之中的任意一个参数。 首次电抗法检测，还应测量短路阻抗ZKe；三相变 压器应用三相法测量其短路阻抗ZKe。 测量的参数ZKe、ZK 和Xk 应进行频率校正。 测量 100MVA以下容量变压器的短路阻抗ZK 和 ZKe还应对有功分量进行温度换算。
Z ke
2 zk zk R 2 X K
3 ZK Ir 100 Ur
1.基本术语定义
短路电抗Xk (Ω)：短路电抗Xk是短路阻抗ZK 的虚部。 漏磁通：仅与产生它的绕组相匝链，不与其他绕组 匝链，不完全在铁心内流动的磁通。 漏电感Lk (mH)：用于表征漏磁通的一个物理量。 异常绕组对：绕组参数(ZKe、ZK、Xk、Lk)超过注 意值的绕组对。 相关绕组对：含有异常绕组对中某一侧绕组的绕组 对。如：三绕组变压器的高压对低压绕组异常，那 么高压对中压、中压对低压就是相关绕组对。
所有测量值的复验性应在±0.2%以内。
7.测试方法
原则上单相参数用单相法测试。 单相法测试应依次确定：① 被测变压器；② 被测 绕组对；③ 被测绕组的分接位置；④ 被测相；⑤ 被测参数。 被加压绕组为 YN 接线的三相变压器，可用三相四 线法同时测量其的阻抗电压 ZKe和各单相参数。 三相法测试除省去选定“④ 被测相”外，其余同b)。 测试结果出现异常时，应对所有绕组对用单相法进 行复试。
1.基本术语定义
短路阻抗ZK
(Ω)和ZKe (%)
在额定频率和参考温度下，短路阻抗是变压器的 某一对绕组中，某一侧绕组端子之间的等值阻抗。 确定此值时，该对绕组的另一侧绕组被短路，而 其他绕组(如果有)开路。 短路阻抗可用一个复数表示: Zk R jX K 在实际测试时，只直接测其模值: 短路阻抗用百分数表示时，可用ZKe 表示:
2.电抗法检测原理
考虑到Zm》Z1，I1N》I0，当负载变化时，I0变化很小，可以认为 不随负载的变化而变化。这样，便可把T型等效电路进行简化处理
2.电抗法检测原理
在漏磁通回路中油、纸、铜等非铁磁性材料占磁路主要部分。 非铁磁性材料的磁阻是线性的，且磁导率仅为硅钢片的万分 之五左右，亦即磁压的99.9%以上降落在线性的非磁性材料 上。把漏电感Lk 看作线性，在本检测中所引起的偏差小于 千分之一。Lk在电流从 0 到短路电流的范围内都可以认为是 线性的。因此，测量Lk可以用较低的电流、电压而不会影响 其复验性(包括与额定电流下的测试结果相比)不大于千分之 二的要求。 由于Xk、ZKe、ZK都未涉及与电压或电流无关 的线性因素，因此均可在不同的电流(电压)下测量上述参数， 而不影响其互比性。 上述两点就是低电压电抗法判断绕组有无变形的物理基础。
1.基本术语定义
动稳定状态：变压器在运行中承受设计所允许的正 常和异常机械应力的能力的状况和态势。通常用以 描述机械结构的坚固程度。 绕组对：变压器中由每两侧绕组组成一对绕组，称 之为一个绕组对。有 n侧绕组的变压器就有n(n-1)/2 个绕组对。 绕组动稳定状态参数：表征变压器绕组动稳定状态 的参数，四个能灵敏地反映变压器绕组动稳定状态 的参数：短路阻抗 ZK 和 ZKe、短路电抗Xk、漏一对绕组的漏电感Lk 是这两个绕组相对 距离(同心圆的两个绕组的半径 R 之差)的增函数， 而且Lk 与这两个绕组的高度的算术平均值近似成反 比。即漏电感Lk是这对绕组相对位置的函数，Lk =f(R、H)。绕组对中任何一个绕组的变形必定会引 起Lk的变化。由于绕组对的短路电抗 Xk 和短路阻 抗ZKe、ZK都是Lk的函数，因此，该绕组对中任一 绕组的变形都会引起ZKe、ZK、Xk 发生相应的变化
①检测被加压绕组为YN接线的三相变压器的绕组参数
10.接线方式
②检测被加压绕组为YN接线的三相变压器的绕组分相参数
10.接线方式
③检测被加压绕组为Y(或 D)接线的三相变压器的绕组参数
10.接线方式
④检测被加压绕组为 Y接线的三相变压器的绕组分相参数。
