CRH2动车组连接装置
联挂对方的连接切换器的[连挂位置]、空气管 开关器转换成[开的位置]、接着，连接切换器 转换成[连挂位置]。
• 至此，连挂动作结束。
2.解编操作
• 在分离移动的列车的连接部的驾驶台(T1c)按下[解编开
关]、确认速度<5km/h，实施非常制动，使列车停止。 接着，把连接切换器转换成[解编位置]、进而把空气管 开关转换器转换成「关闭位置J。转换完成后、向连接 车辆输出解编指令、进行连接车辆侧的准备。
（二）前罩开闭装置
1.概要
• 前罩由FRP纤维增强塑料（玻璃钢）制成，
分为左右两片，通过操作风缸使其开闭。 前罩开闭后，由锁销固定，锁销通过风缸 操作。在没有压缩空气的情况下靠自重锁 住。
2.前罩开闭装置安装及调整要领
• 下图中示出了前罩开闭结构组成图。
• ① 为使左右前罩沿直线方向同时开闭，应
• 车钩牵引时，压缩左边的缓冲器，右边的缓冲器
随着涨开(因有初压缩量)，并随时占满因压缩左边 缓冲器出现的空间。车钩压缩时原理相同。如此， 无论是牵引还是压缩，缓冲装置中的从板均不离 开从板座。并且因钩尾框不受力时，其中央立壁 处于两组缓冲器的压缩平衡状态中，只要稍有牵 引力或压缩力，钩尾框便开始了对其中一个缓冲 器的压缩，故既避免了从板与从板座间因出现间
• 此机构为了承受开闭动作及运行中的振动，
特别使用了锁紧螺钉、防松螺母等来防止螺 钉松动。
（三）．KE204A电气连接器
• 1．概要 • KE204A电气连接器安装在密接式车钩上面
的电气连接支承装置上，连结时采用完全防 水形式，分开时具有自动保护连接面的防尘 结构。 连接时，在密接式车钩连挂之前， 电气连接器支承装置上的驱动风缸进入连接 位置，密接式车钩连挂后，该风缸排气，由 连接弹簧的反力将电气连接器返回连接位置， 使其结合。分解时，随着密接式车钩的分解， 电气连接器也一起分离断开，推杆伸长，盖 关闭。 E224（T2C）上安装的电气连接器 与一等车相同，是没有转换接头的KE204A40。

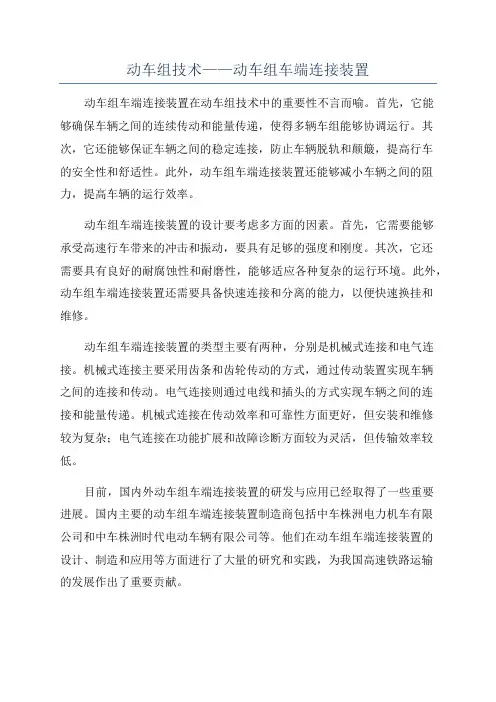

动车组技术——动车组车端连接装置
动车组技术——动车组车端连接装置动车组车端连接装置在动车组技术中的重要性不言而喻。
首先，它能够确保车辆之间的连续传动和能量传递，使得多辆车组能够协调运行。
其次，它还能够保证车辆之间的稳定连接，防止车辆脱轨和颠簸，提高行车的安全性和舒适性。
此外，动车组车端连接装置还能够减小车辆之间的阻力，提高车辆的运行效率。
动车组车端连接装置的设计要考虑多方面的因素。
首先，它需要能够承受高速行车带来的冲击和振动，要具有足够的强度和刚度。
其次，它还需要具有良好的耐腐蚀性和耐磨性，能够适应各种复杂的运行环境。
此外，动车组车端连接装置还需要具备快速连接和分离的能力，以便快速换挂和维修。
动车组车端连接装置的类型主要有两种，分别是机械式连接和电气连接。
机械式连接主要采用齿条和齿轮传动的方式，通过传动装置实现车辆之间的连接和传动。
电气连接则通过电线和插头的方式实现车辆之间的连接和能量传递。
机械式连接在传动效率和可靠性方面更好，但安装和维修较为复杂；电气连接在功能扩展和故障诊断方面较为灵活，但传输效率较低。
目前，国内外动车组车端连接装置的研发与应用已经取得了一些重要进展。
国内主要的动车组车端连接装置制造商包括中车株洲电力机车有限公司和中车株洲时代电动车辆有限公司等。
他们在动车组车端连接装置的设计、制造和应用等方面进行了大量的研究和实践，为我国高速铁路运输的发展作出了重要贡献。
总之，动车组车端连接装置是动车组技术中的一个重要组成部分，对于多辆车组的联挂运行具有重要意义。
它能够确保车辆之间的连续传动和能量传递，提高行车的安全性、舒适性和效率。
随着动车组技术的不断发展和完善，动车组车端连接装置也将进一步提高，为高速铁路运输的发展做出更大的贡献。
第四章 动车组车端连接装置
二、动车组车钩缓冲装置
❖中间车钩 ❖中间车钩缓冲装置安装于列车的中部，采用半自动
车钩或半永久车钩，可以实现车辆之间机械、气路 的连接和分解。
二、动车组车钩缓冲装置
❖半自动车钩 ❖动车组半自动车钩主
要采用柴田车钩，可 以实现机械、空气管 路的自动连接和手动 分解。
二、动车组车钩缓冲装置 ①连挂准备：
弹簧
密接式车钩解钩前状态
二、动车组车钩缓冲装置
钩头
钩舌
解钩杆
弹簧 密接式车钩解钩状态
二、动车组车钩缓冲装置
钩头
钩舌 解钩杆
弹簧 密接式车钩解钩过程
二、动车组车钩缓冲装置
钩头 钩舌 解钩杆
弹簧 密接式车钩解钩后状态 Nhomakorabea二、动车组车钩缓冲装置
❖半永久车钩 ❖半永久车钩连接时需要人工使用工具对其锁定装置进行操作才
三、风挡
图4.22 环形密封橡胶风挡结构示意图
能完成连接及分解，没有电气、压缩空气自动连接功能。 ❖半永久车钩是用于动车组组内车辆间的连挂，除车辆维修及钩
体维修外，正常使用时基本没有分解与连挂的作业。半永久车 钩的连挂与分解均需要人工辅助操作。
二、动车组车钩缓冲装置 ❖半永久车钩
二、动车组车钩缓冲装置
❖过渡车钩 ❖如果动车组在运行过程
中发生故障，导致失去 动力，需回检修库检修 时，需要使用机车或其 他动车组救援。
二、动车组车钩缓冲装置
❖自动车钩一般由钩 头、钩体、电力连 接器、风管连接器 、尾部缓冲器、中 心调整装置等。我 国动车组常用的自 动车钩主要为沙库 车钩。
二、动车组车钩缓冲装置
❖ 1—机械钩头 ❖ 2—电气连接器 ❖ 3—车钩钩体与缓冲器 ❖ 4—中心调整装置 ❖ 5—尾部缓冲器 ❖ 6—制动风管连接器 ❖ 7—解钩风缸 ❖ 8—导向杆 ❖ 9—总风管连接器
CRH1型车端连接装置(叶灵玉)
CRH1型车端连接装置前言车端连接装置是指连接车辆或连接两辆车列的所有机械、空气和电气装置。
包括车钩、缓冲器、风挡、车体间减振器和电气连接装置。
车钩缓冲装置是用于使车辆与车辆，机车或动车相互连挂，传递牵引力，制动力并缓和纵向冲击力的车辆部件。
它由车钩、缓冲器、钩尾框，从板等组成一个整体，安装于车底架构端的牵引梁内。
位于机车或车辆两端，用于实现相互连挂、传递牵引力或压缩力及缓和纵向冲击的部件。
由车钩、缓冲器和其他配件组成。
车钩缓冲装置安装在底架两端的牵引梁内。
机车或车辆承受冲击时车钩受压，推动钩尾框和前从板向后移动，冲击力经缓冲器传至后从板。
此时后从板为后从板座所阻挡不能移动。
列车牵引时车钩受拉，通过钩尾销带动钩尾框和后从板向前移动，牵引力经缓冲器传至前从板，此时前从板为前从板座所阻挡不能移动。
在这两种情况下，缓冲器都会受到压缩,起吸收能量、缓和纵向冲击的作用,并把冲击力或牵引力传给牵引梁。
动车组风挡装置是连接两车的通道，是旅客在车辆之间流动，列车乘务员工作、服务的必经之路。
一般而言，客车风挡必须保证安全，具有良好的纵向伸缩性和垂向、横向柔性，以适应车辆运行中振动和安全通过曲线、道岔的需要，能够保证良好的列车动力学性能。
针对高速动车组运行的特殊性，其风挡装置还应该满足以下需要：风挡的空气阻力应该尽可能小，保证车辆连接处光滑平整以减小列车运行时的空气阻力；具有良好的气密性，保证车辆密封；具有足够的强度，能够满足气动载荷下强度要求；具有良好的隔声性能以提高车内舒适性；此外，还需要风挡材料具有良好的防火性能。
车间减振器分为横向减振器和纵向减振器。
横向减振器布置在车体和挡风之间，主要衰减车体间的相对横向位移及侧滚运动。
纵向减振器主要衰减车体间的相对点头及摇头运动。
车端电气连接的主要功能是实现客车供电电路的连接、通信控制信号的连接、车辆级（列车级）网络信号的连接及客车与机车的电气连接等。
一、CRH1动车组车辆连接装置车钩缓冲装置1.端部车钩端部采用SCHARFENBERG密接式车钩缓冲装置。
CRH5动车组连接装置
CRH5动车组连接装置
二、高压供电连接
高压供电连接是连接从位于TP和TPB 车的主变压器分别到各动车牵引辅助变 流器的交流单相1770V电源，与中压供电 连接同在一侧。车端高压供电连接为过 桥线直接用螺母紧固在高中压接线板上， 如需解编，则需打开外端墙盖板上的检 查门，然后松开紧固螺栓，将过桥线拆 下。图示
CRH5动车组连接装置
二、制动管的连接
制动管开闭机构的结构及原理见下图。 接头的接口件突出车钩连接面约8mm, 在连 挂时被压到对面车钩的接口件上，保证了 结合面的气密性。自动车钩连挂后，与车 钩中心轴同轴连接的凸轮轴带动管内阀门 升降，开启或关闭制动管。车钩在连挂位 置时，制动管内阀门开启，制动管联通。 在车钩断开的情况下，制动管路保持打开 状态，启动自动停车动作。非连挂位时， 制动管内阀门关闭，制动管阻塞。
第五章 CRH5动车组 连接装置
第一节 CRH5动车组车 钩缓冲装置
CRH5动车组连接装置
CRH5动车组自动车钩缓冲装置 引自瑞典丹纳公司10号车钩系统， 该型车钩是丹纳公司为高速动车组 开发的自动车钩。车组图示
一、自动车钩
CRH5动车组连接装置
（一）组成及技术参数
全自动车钩由一个两位的自动机械钩 头组成，两侧安装有电气连接器。机械 钩头同时包括压缩空气连接器。缓冲装 置的设计包括一个气液缓冲装置和一个 环簧缓冲装置。车钩是自支撑的，并可 以自动对中。在寒冷地区使用时需要加 装电加热器。自动车钩主要技术参数见 下表。图示 图示 实物 连接 电器连
一、概述
CRH5动车组连接装置
压缩空气是动车组制动系统的动力源之
一，同时也是其他一些辅助设备的动力源。 压缩空气管路在机械钩头连接完成时一同 连接完毕，在控制系统的控制下，压缩空 气管路阀门被打开，将两动车组的空气管 路连通，完成压缩空气连接功能。
CRH5型车车端连接装置
目录1概述 (2)2.车端连接装置的作用与组成 (2)3.车钩缓冲装置的组成与传力过程 (2)3.1 组成 (2)3.2 车钩的传力过程 (3)4.自动密接式车钩缓冲装置 (3)5.车钩 (5)5.1车钩的作用与类型 (5)5.2车钩三态 (5)5.3典型车钩的结构与工作原理 (6)6.风挡 (7)7.缓冲器 (8)8.自动车钩电气连接器 (9)9.车端电气连接 (10)10.压缩空气连接 (10)参考文献 (11)1.概述车端连接装置是指连接两车辆间或连接两车列间的所有机械、空气和电气装置。
包括车钩、缓冲器、风挡、车体间减振器和电气连接装置。
2.车端连接装置的组成与作用车端连接装置为车辆组成部件的一个必不可少的重要装置，从某种意义上来讲，正是车端连接装置的存在才将列车中各个车厢（车辆）连接组成了真正意义上的列车。
车钩缓冲装置使动车组与动车组或动车组的车辆之间实现连挂，并且传递及缓和动车组在运行时所产生的牵引力或冲击力，它也是保证列车运行安全、提高旅客舒适度的重要部件。
车端连接装置包括车钩、缓冲器、风挡、车体间减振器和电气连接装置以及空气管路连接器等。
具体到CRH5动车组来说，每列CRH5动车组共有2套前端车钩缓冲装置（前端车钩采用自动车钩缓冲装置）、7套中间车钩缓冲装置（中间车钩采用半永久车钩缓冲装置）、2套过渡车钩、7组电气连接装置、7套压缩空气连接装置、7套风挡装置。
3.车钩缓冲装置的组成与传力过程3.1组成车钩缓冲装置由车钩、缓冲器及车钩复原装置3个部分组成。
车钩及缓冲器设置在牵引梁内。
组装后的牵引缓冲装置，允许车钩可以在人力作用下能上下、左右小幅度摆动。
列车曲线行运行时车钩中心线与车体中心线之间将产生一个偏角，即车钩要产生在左右摆动。
为了使列车能顺利通过曲线，在冲击座上安装车钩复原装置，以增加车钩摆动的灵活性和复原能力。
3.2车钩的传力过程车钩缓冲装置在车上的安装位置及受力如图所示：车钩缓冲装置的传力过程为：当车辆牵引时，其传力过程为：车钩→钩尾销→钩尾框→后从板→缓冲器→前从板→从板座→牵引梁；当列车压缩时：其传力过程为：车钩→前从板→缓冲器→后从板→后从板座→牵引梁。
CRH3车端连接装置
三 风挡的安装与解挂
风挡的安装 安装之前要确保车端接口处装有单独的螺钉，用以连 接双层波浪式折棚的安装框：并且确保车厢地板有单独的 孔用以安装桥板覆盖和松散部件。 （1） 散件的安装 首先用两个M8沉头螺钉将桥板弹簧安装在车厢接口侧， 并作为连接桥板车厢侧轴承。
高压供电连接
高压连接主要是两个受电弓之间的25KV高压电连接； 其次，就是从主变压器向牵引变流器的供电和牵引变流器向辅助 变流器的供电连接； 此外，还包括从过电压限制电阻到牵引变流器之间的连接。
其中两个受电弓之间的高压连接主要由高压电缆及螺旋形双绕 组电缆组成，配置于TC02、IC03、BC04、FC05、IC06和TC07的车端 及车顶部位，具体的布置如下图所示。(CRH3每辆车的代号：端车 ECOI／08、变压器车TC02／07、中间变流车IC03/06、餐午BC04、 一等车FC05)
连接桥板的安装
将带支架的连接桥板安装在双层波浪式折棚已 安装好的车厢侧。
• 将连接桥板总成，即支架下面一侧的开口 销、垫圈和轮子移开。
• 现在将连接桥板用叉车或合适的带支架的起重装置放置在 桥板支架上。锁紧装置一侧安置在车厢另一面已安装好桥 板轴承上，锁紧装置侧支架安置在弹簧上。重新安装锁紧 装置支架总成下的轮子、垫圈和开口销。
此外，牵引变压器与牵引变流器、牵引变流器与辅助变流器之 间的过桥线均是用特殊电缆通过螺接式端子进行连接，具体的结构 形式如下图所示。
车间牵引变压器与牵引变流器、牵引变流器与辅助变流器之间高压电缆连接图
从过电压限制电阻器到牵引变流器之间的过桥线不与其它高压 电缆并行，而是单独走一条路径，它骑跨过半永久车钩与邻车相连 接，具体连接及走线路径如下图。
up第05章CRH5动车组连接装置
7
CRH5动车组连接装置
图示
连挂时，将紧固螺母旋松至最大位置 并将其旋至不妨碍钩头连挂的位置，车 辆推进至两钩头连接面的距离小于15毫 米时，再将螺栓旋至扣死位置并用扳手 紧固。紧固力矩应达到600 N•M。分解时 则按照连挂程序的相反次序进行。
8
CRH5动车组连接装置
半永久车钩缓冲ቤተ መጻሕፍቲ ባይዱ置主要技术参数
15
CRH5动车组连接装置
一、双层折棚式风挡结构
双层折棚式风挡主要由双层式折棚、 渡板、踏板以及左右磨耗板几个部分组 成。结构示意图见下图。双层折棚由内 外两层折棚、连接框和地板覆盖或称下 裙边组成。渡板装置主要由渡板和滑动 托架组成。实物图示1 实物图示2
16
CRH5动车组连接装置
二、双层折棚式风挡参数
重量kg 风挡内部通过截面尺寸（宽x高）mm 隔声量 dB 传热系数k 设计寿命周期 年 寿命周期内使用率 天/年
17
306 860×2050 42 15W/m2.K 30 ≥340
自动车钩缓冲装置内装设有两种类型 缓冲元件，分别为气液缓冲器和金属环 簧缓冲器。这种缓冲装置将气液缓冲器 及环簧缓冲器的各自特点较好地集于一 身，能够充分满足列车运行过程中小能 量冲击的缓冲和意外碰撞事故大能量时 的能量吸收。使用过程中车辆间小能量 多频次的冲击能量将由环簧缓冲器吸收 而具有较高冲击速度的意外碰撞将由气 液缓冲器来吸收。结构z 结构b 性能图
3
车钩缓冲装置主要技术参数
传递最大拉伸载荷/kN 传递最大压缩载荷/kN 金属环簧缓冲器容量/kJ 金属环簧阻抗力/kN 金属环簧缓冲器行程/mm 橡胶弹性轴承行程/mm 气液缓冲器行程/mm 气液缓冲器阻抗力/kN 气液缓冲器容量/kJ 能量吸收率 %
动车组车辆构造与设计第05章--车端连接装置PPT课件
A、闭锁过程（全开-闭锁）
连挂时，钩头 凸锥插入相邻车钩 的凹锥孔内，钩头 内侧面压迫相邻车 钩钩舌逆时针转动 40o,解钩风缸弹簧 受压变形；当量钩 舌连接面完全接触 后，形成一个球体， 在解钩风缸弹簧复 原力的作用下，在 凹锥孔内顺时针转 动40o后恢复原状， 完成车辆连挂，车 钩处于连挂状态 （闭锁位置）。
精品资料动车组车辆构造与设计第05章车端连接装置置精品资料兰州交通大学机电学院机车车辆系商跃进精品资料第五章车端连接装置一概述二车车钩三缓冲器四典型的车端连接装置精品资料第一节概述一车端连接装置的作用与组成二车钩缓冲装置三风档精品资料一车端连接装置的作用与组成1车端连接装置的作用2车端连接装置的组成精品资料1车端连接装置的作用车端连接装置是指连接两车辆间或连接两车列间的所有机械空气和电气装置
高乘客的乘坐舒适度。
• 空气管路连接器：传递制动线路压力和主风缸压力的压
缩空气，以及车钩解钩压缩空气。
• 电气连接器：传递各种中低压电流、各种控制信号和网
络通信信号等。
.
3.风档
2.电气与 风管连 接器
1. 车钩缓 冲装置
二、车钩缓冲装置
1、车钩缓冲装置的作用 2、车钩缓冲装置的组成 3、钩缓传力过程 4、车钩高相关规定
闭锁、开锁、 全开三种作 用．俗称为车钩
的三态作用。
.
（1）普通自动车钩三态作用
全开锁-闭锁
开锁-全开锁
.
闭锁-全开锁
（2）柴田式车钩三态作用
作用原理 该车钩有待挂、连接和解钩三种状态， 如图所示。
密接式车钩内部结构与作用原理 a)连挂状态 b)解钩状态 c)待挂状态 1—钩头 2—钩舌 3—解钩杆 4—弹簧 5—解钩风缸
• 内风挡：风挡是客车之间的柔性运动部件，可在车与车之
CRH1动车组连接装置
• 前罩支撑机构
• 电气连接器
• 车钩中心线高为880mm。 • 最小连挂曲线半径145m。 • 在正常运行中，最多可连挂8节车厢，多
编组运行时列车编组可以达到8 x 2节。 • 当不使用时，车钩缩回并且由自动前罩保 护。 • 自动车钩上还有电气连接装置，机械钩头 连挂后电气连挂装置会自动伸出连挂。 • 机械钩头为2-位插销型车钩。所谓2-位插 销型车钩即钩舌可由司机操纵在待挂及锁 闭两状态下持久保持状态。 • 钩头内装有列车风管、制动风管、解钩风 管通路。
金属压溃管能量吸收率 %
100
100
第三节 CRH1动车组双层折棚式内风挡
• 该系统旨在为乘客提供一个列车各车厢间
安全、畅通和舒适的通道。该系统具有良 好的隔音、隔热和高耐火性，且已将连接 装置包裹在风挡内。
10
一．主要部件 风挡包括以下主要部件 1.安装架 2.地板革 3.活动踏板 4.固定踏板 5.滑管 6.耐磨垫 7.横梁 8.折棚 9.中心构架 10.吊拖
前端自动车钩总体性能如下：
• • • • • • • • • • • •
列车最高运行速度 一列车内的车厢数量 多编组列车中最多编组车辆 救援回送 环境温度 相对湿度 （在25° C） 电池供电电压 压缩空气供风 列车管 制动管 可以恢复吸收的连挂速度 最大连挂速度 250 km/h 8节 2 x 8 = 16节 由机车牵引 -40° C ～+40° C 95% 110 V DC 1 MPa 0.5 MPa 0.8 km/h 5 km/h
• • • • • • • • • •
压缩载荷 拉伸载荷 可恢复的吸收能量（减振） 以1300 kN冲击 （缓冲） 车钩螺栓固定剪切力 自动车钩连挂的曲线半径 连接范围 横向 垂向 电气钩头的保护等级 – 连接位置 – 脱钩位置
动车组技术——动车组车端连接装置共71页文档
谢谢！
