五轴加工刀轨生成算法matlab
点云模型的五轴无干涉数控加工刀轨生成方法

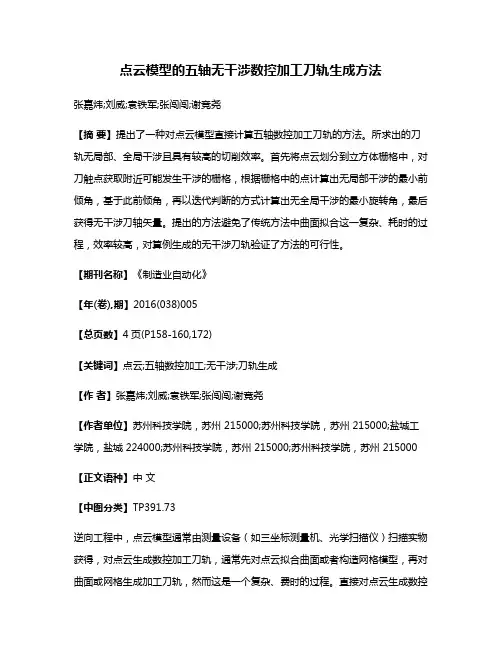

点云模型的五轴无干涉数控加工刀轨生成方法张嘉炜;刘威;袁铁军;张闯闯;谢竞尧【摘要】提出了一种对点云模型直接计算五轴数控加工刀轨的方法。
所求出的刀轨无局部、全局干涉且具有较高的切削效率。
首先将点云划分到立方体栅格中，对刀触点获取附近可能发生干涉的栅格，根据栅格中的点计算出无局部干涉的最小前倾角，基于此前倾角，再以迭代判断的方式计算出无全局干涉的最小旋转角，最后获得无干涉刀轴矢量。
提出的方法避免了传统方法中曲面拟合这一复杂、耗时的过程，效率较高，对算例生成的无干涉刀轨验证了方法的可行性。
【期刊名称】《制造业自动化》【年(卷),期】2016(038)005【总页数】4页(P158-160,172)【关键词】点云;五轴数控加工;无干涉;刀轨生成【作者】张嘉炜;刘威;袁铁军;张闯闯;谢竞尧【作者单位】苏州科技学院，苏州 215000;苏州科技学院，苏州 215000;盐城工学院，盐城 224000;苏州科技学院，苏州 215000;苏州科技学院，苏州 215000【正文语种】中文【中图分类】TP391.73逆向工程中，点云模型通常由测量设备（如三坐标测量机、光学扫描仪）扫描实物获得，对点云生成数控加工刀轨，通常先对点云拟合曲面或者构造网格模型，再对曲面或网格生成加工刀轨，然而这是一个复杂、费时的过程。
直接对点云生成数控加工刀轨，可以避免曲面重构，大幅减少计算数控加工刀轨的工作量［1～7］。
五轴数控加工与三轴相比，具有复杂零件加工能力强、加工效率高、表面质量好等优点。
五轴加工由于两个偏转轴的加入，刀轴运动十分灵活，容易发生干涉。
干涉主要有局部干涉和全局干涉两种，前者包括刀底干涉和曲率干涉，分别由于前倾角不足和曲率不匹配造成，会引起加工零件的过切，全局干涉是指加工零件、刀杆、夹具、机床之间的碰撞，容易造成零件、机床的损坏。
五轴干涉处理较为复杂，许多学者对此进行了研究［8～15］。
Kim［9］等针对NURBS曲面提出通过密切圆与曲面三阶相切来避免局部干涉，通过刀具和曲面双切触来避免全局干涉。
基于极坐标投影法的五轴加工刀具路径生成法
第 １ ７卷 第 ３ 期 ２０ ０ ６年 ９ 月
文章编号
广 西 工 学 院 学 报 Ｊ ＵＲＮＡ Ｆ Ｇ Ｏ Ｌ Ｏ ＵＡＮＧ Ｉ Ｅ ＳＴ Ｏ Ｅ ＨＮ０Ｌ ＧＹ ＸＩ ＵＮ Ｖ Ｒ Ｉ Ｙ Ｆ Ｔ Ｃ Ｏ
Ｖ０ ． ７ Ｎｏ ３ １ １ ． Ｓ ｐ．０ ６ ｅｔ２ ０
文献标识码 ： Ａ
中图分类号 ：Ｐ ９．３ Ｔ ３ １ ７
在 机械 、 船舶 、 空航 天等 零 件设计 制造 中经 常遇到 由二 次 曲线弧 和二 次 曲面表 示 的 轮廓 ， 航 以及 由组 合
二次 曲面与 自由型样 条 曲面混 合而 成 的轮廓 ［ ］ １ 。这 些轮廓 在设计 时 由参数 明确给 出 ， 在制造 时 由制 造精 度
成 法。利用微分几何理论计算 得 自由曲面的法矢 、 主曲率及其极值 ， 利用极坐标投影法获得刀轴矢量 ， 并求得可能的 干涉区域 ； 应用等 距偏移 曲面法计算 出曲面数控精 加工刀位数据 ， 并通过控制切 削残 留高度 的方法求得切削行距 。
结 果 表 明 ， 坐 标 投 影 法 可 以得 到 无 干 涉 的 五 轴 加 工 刀 位 数 据 ， 可 以 获 得 均 匀 变 化 的 刀轴 矢 量 。 极 并 关 键 词 ： 坐标投影 ； 极 自由 曲 面 ； 轴 铣 削 ； 干 涉 刀位 数 据 五 无
保证 。 用参 数矢量 表达 自由曲线 曲面是 目前 的 主流方 法 。由于 自由曲面 的数控加 工涉及 复 杂的计算 过程 ， 通 常 采用 多轴加 工 。当与被 加 工 曲面有相 邻 的表 面时 （ 叶轮 叶片 的铣 削 ）常采用 ４ 如 ， ～５轴铣 削 。
但是， ５轴铣 削过 程 中刀轴 矢量是 变化 的 ， 个变 化若是 不平 滑的 ， 会造 成 曲面表 面形貌 的不规 则 。因 这 则
叶片五轴联动加工刀位轨迹的生成
叶片五轴联动加工刀位轨迹的生成一、什么是多轴联动数控编程复杂曲面的多轴联动数控编程是涉及众多领域知识的复杂流程,是数字化仿真及优化的过程。
针对大型混流式叶片各曲面的特点,进行合理的刀位轨迹规划和计算,是使所生成的刀位轨迹无干涉、无碰撞、稳定性好、编程效率高的关键。
由于五轴加工的刀具位置和刀具轴线方向是变化的,因此五轴加工的是由工件坐标系中的刀位点位置矢量和刀具轴线方向矢量组成,刀轴可通过前倾角和倾斜角来控制,于是可根据曲面在切削点处的局部坐标计算出刀位矢量和刀轴矢量。
从加工效率、表面质量和切削工艺性能来看,选择沿叶片造型的参数线作为铣削加工的方向分多次粗铣和一次精铣,然后划分加工区域,定义与机床有关的参数,根据以上所选叶片的加工部位、装夹混流式叶片的刀轨生成定位方式、机床、刀具及切削参数和余量分布情况将叶片分为多个组合面分别进行加工。
通过对曲面曲率的分布情况的分析对于不同的区域采用不同的面铣刀。
粗加工给出每次加工的余量,精加工采用同一直径的铣刀,根据粗糙度要求给定残余高度,根据具体情况选择切削类型、切削参数、刀轴方向、进退刀方式等参数。
但是对于像叶片这样的曲率变化很大而又不均匀的雕塑曲面零件,还要根据情况作大量的刀位编辑,并且必须进一步通过切削仿真做干涉和碰撞检查修改和编辑刀轨。
二、叶片五轴联动数控加工仿真数控加工仿真通过软件模拟加工环境、刀具路径与材料切除过程来检验加工程序并对其进行优化。
在计算机上仿真验证多轴联动加工的刀具轨迹,辅助进行加工刀具干涉检查和机床与叶片的碰撞检查,取代试切削或试加工过程,大大降低了制造成本,缩短研制周期,避免加工设备与叶片和夹具等的碰撞,保证加工过程的安全。
加工零件的代码在投入实际的加工之前通常需要进行试切,水轮机叶片是非常复杂的雕塑曲面体,开发利用数控加工仿真技术是其成功采用五轴联动数控加工的关键。
在此,我们首先通过电子商务资料库进行工艺系统分析,明确机床系统型号、机床结构形式和尺寸、机床运动原理和机床坐标系统。
五轴联动数控加工中的刀具轨迹控制算法
五轴联动数控加工中的刀具轨迹控制算法五轴联动数控加工是一种高精度、高效率的加工方式，可以实现对复杂曲面的加工。
在五轴联动数控加工中，刀具轨迹控制算法起着至关重要的作用，决定了加工精度和效率。
本文将介绍几种常见的刀具轨迹控制算法，并对其原理和应用进行详细阐述。
1. 五轴联动数控加工概述五轴联动数控加工是指在数控加工机床上，通过同时控制五个坐标轴的运动，实现对工件的加工。
相比于传统的三轴加工，五轴联动可以更加灵活地加工复杂曲面，提高加工质量和效率。
2. 刀具轨迹控制算法的作用刀具轨迹控制算法是五轴联动数控加工中的关键技术之一。
它可以根据工件的三维模型和加工要求，计算出刀具在加工过程中的运动轨迹，从而实现精确的加工。
刀具轨迹控制算法的好坏直接影响加工精度和效率。
3. 刀具轨迹控制算法的分类刀具轨迹控制算法可以分为两类：离散点算法和曲线插补算法。
离散点算法是指将工件曲面离散化为一系列离散点，然后通过逐点加工来实现曲面加工。
常见的离散点算法有直线连接法、圆心法和切点法等。
这些算法简单直观，适用于加工简单曲面。
曲线插补算法是指根据工件的曲线方程和刀具半径，通过插补计算出刀具的运动轨迹。
常见的曲线插补算法有圆弧插补法、曲线插补法和样条插补法等。
这些算法可以实现对复杂曲面的高精度加工。
4. 圆弧插补算法圆弧插补算法是五轴联动数控加工中最常用的一种刀具轨迹控制算法。
它通过计算刀具半径和工件曲线的切向方向，确定刀具的圆弧插补路径。
圆弧插补算法具有计算简单、加工效率高的优点，适用于多数加工场景。
5. 曲线插补算法曲线插补算法是一种更加精细的刀具轨迹控制算法，可以实现对复杂曲面的高精度加工。
曲线插补算法通过计算刀具在曲线上的切向方向和曲率，确定刀具的插补路径。
与圆弧插补算法相比，曲线插补算法需要更复杂的计算和控制，但可以实现更高的加工精度。
6. 样条插补算法样条插补算法是一种基于数学样条曲线的刀具轨迹控制算法。
它通过计算曲面上的样条曲线，将刀具的运动路径进行插补。
整体叶轮五轴数控加工刀具轨迹规划与仿真
四、代码实现
为了实现叶轮五轴数控加工刀具轨迹规划和仿真，需要编写相应的代码。以下 是代码实现的思路和示例：
1、数据预处理代码：利用C++或Python等编程语言编写数据预处理程序，对 叶轮图纸数据进行读取、分析和处理，得到可用于刀具轨迹规划的数据格式。
2、刀具路径生成代码：使用CAM软件（如Mastercam、SolidWorks CAM等） 的API接口或脚本编程功能，编写刀具路径生成程序。通过设置切削参数、选 择刀具路径生成方法和优化算法等，实现高效、准确的刀具路径生成。
总之，整体叶轮的曲面造型及五轴数控加工技术在现代工业领域中具有重要意 义。通过先进的建模技术和高精度的制造工艺，可以大幅提高叶轮的性能和质 量，为各种动力和流体机械设备的优化升级提供有力支持。随着科技的不断发 展，这一技术将继续发挥重要作用，推动工业生产的进步和提升。因此，值得 我们在理论研究和实际应用中不断深入探讨和挖掘。
ห้องสมุดไป่ตู้
3、数值模拟方法：该方法通过数值模拟来求解加工过程中的动态响应。该方 法可以更准确地模拟加工过程中的动态行为，但需要较长的计算时间。
3、工件的几何特征：需要根据 工件的几何特征来选择合适的刀 具路径
1、基于规则的方法：该方法基于一些基本规则和经验公式来确定刀具路径， 如最大切削速度、最小切削力等。
3、加工环境的特性：需要考虑加工环境的特性，如机床刚度、地基阻尼等， 以准确预测加工过程中的环境影响。
3、加工环境的特性：需要考虑 加工环境的特性
1、刚体动力学方法：该方法基于刚体动力学理论，将刀具和工件视为刚体， 从而简化了计算过程，提高了计算效率。
2、有限元方法：该方法将刀具和工件视为弹性体，通过有限元分析来求解加 工过程中的动态响应。该方法可以更准确地模拟加工过程中的动态行为，但计 算效率较低。
五轴计算方法
自由曲面平头立铣刀五轴数控加工轨迹的计算方法摘要提出了一种在参数坐标系下自适应步长和行距的计算方法，该算法考虑了不同刀具接触点处的曲率差异，在满足加工精度和粗糙度的前提下，又能有效地提高加工效率。
该算法适合加工汽车车身模具等曲率变化大的曲面。
文中还给出了刀位计算公式。
关键词平头立铣刀自由曲面五轴数控加工刀具轨迹An algorithm for calculating 5-axis cutter path on sculptured surfaces with flat-endmilling cutterLi Xiaoping Yu Daoyuan Tang Yangping Duan ZhengchengAbstract:This paper presents a new algorithm of adaptive step lengt hs and path interval on parametric coordinate system.As the algorithm considers the radius of the curvature difference between different cutter contact points， so it can improve machining efficiency and the accuracy of the finished surface. This algorithm is suitable for machining sculptured surface. A method of calcul ating cutter location point is also presented in this paper.Key Words:flat-end milling cutter,seulptured surface,5-axis NC machining,cutter path 1 前言自由曲面在模具中应用非常广泛，如汽车车身模具、塑料模、叶片锻模、铸模等，大都包含自由曲面（以下简称曲面）。
等残留高度算法应用于自由曲面五轴刀路规划研究
等残留高度算法应用于自由曲面五轴刀路规划研究肖善华【摘要】针对五轴零件加工过程中自由曲面生成的刀具路径代码冗余,加工效率较低和加工表面质量不高等问题,对自由曲面加工中的常用刀具路径算法进行了分类,提出了等残留高度相关算法模型.计算了等残留高度点及在自由曲面的投影点,并对角度值β进行了迭代计算,对自由曲面加工中的五轴刀轴倾角λq值进行了推导计算;以螺旋桨叶片复杂自由曲面模型为刀路加工载体,生成了五轴刀路轨迹,与Mastercam软件的高速动态铣削(旋转五轴)模块功能生成五轴一般刀路进行了对比分析.研究结果表明:等残留高度算法能缩短五轴自由曲面的刀路长度,提高加工效率及零件表面质量.【期刊名称】《机电工程》【年(卷),期】2019(036)007【总页数】5页(P722-726)【关键词】等残留高度模型;刀轴倾角;Mastercam;螺旋桨叶片【作者】肖善华【作者单位】宜宾职业技术学院现代制造工程系,四川宜宾644003【正文语种】中文【中图分类】TH1640 引言复杂的自由曲面路径生成算法,目前主要有等截面算法、等参数线算法、等残留高度算法。
前两类方法刀具轨迹计算比较简单,而等残留高度算法以其加工时的刀具路径轨迹短、加工时效率更高、残余高度均匀并且一致、零件加工表面质量最高而得到广泛的应用。
该算法是美国的SURESH和YANG[1]提出的一种数控加工刀具路径优化方法,针对等残留高度法，国内外学者进行了深入研究。
文献[2]提出了改进的等残留高度轨迹规划的数学建模，从而使刀具轨迹的计算更加简单高效；文献[3]提出了改进的等残留高度法生成五轴的NC刀位轨迹，刀具轨迹沿特定的方向走刀时，加工时间会比刀轨沿其他方向时更短；文献[4]研究了网格曲面等残留高度路径规划算法,曲面分割加工中的一种耦合效应，能减少曲面分割的误差并提高曲面分割的加工效率；文献[5]研究了三角网格表面的刀轨长度较长、加工表面残留高度不均匀的问题,提出了一种改进截平面法的等残留高度刀轨生成算法。
机械毕业设计1098螺旋桨的五轴NC加工刀位轨迹规划论文
目录1 前言.......................................................................................· (1)1.1选题的依据及意义.........................................................··.........·1 1.2国内外研究概况及发展趋势.......................................··· (1)1.3研究内容及实验方案................................................··· (3)1.4论文主要工作..................................................................··· (3)2 自由曲面零件五坐标数控加工基础…………………………………···42.1基本概念...........................................................................···· (4)2.2自由曲面五坐标数控加工的刀轴控制方式………………………………····52.3五坐标联动数控加工的成型方式.............................................··· (6)3 螺旋桨数控加工工艺分析...................................................·······7 3.1.选择材料和确定毛坯...............................................................· (7)3.2选择定位基准 (7)3.3 拟定加工路线 (7)3.4 确定工序具体内容............................................................·...··· (8)3.5确定加工坐标系...............................................................·......···9 3.6刀具类型及参数 (10)3.7 切削参数...........................................................................·· (14)4 螺旋桨加工刀具轨迹规划和刀路模拟..............................·········16 4.1螺旋桨粗加工刀位计算方法与刀具路径规划 (16)4.2螺旋桨精加工研究及刀路轨迹规划 (20)4.2.1螺旋桨桨叶精加工刀位规划......................................................·21 4.2.2轮毂加工的刀位规划.........................................................· (24)4.3 螺旋桨加工刀路的模拟.........................................................··· (25)4.4螺旋桨叶片加工的数控程序 (29)5总结与展望……………………………………………………………………··33参考文献……………………………………………………………………····…···341前言1.1选题的依据及意义螺旋桨是一类典型的自由曲面零件，螺旋桨是推进器中效率比较高，应用最广的一种，其主要功用是使机器前进和后退，有时也协助机器回转。
数控五轴工具磨床操作软件系统设计
数控工具磨床操作软件系统设计目录1课题主要研究内容....................................................... -1 - 界面设计........................................................... -1 - 刀位轨迹曲线....................................................... -1 - 仿真............................................................... -1 - 2研究工作及结果......................................................... -1 - 界面设计........................................................... -1 - 主界面......................................................... -2 -刀具设计界面................................................... -3 -刀具参数界面................................................... -3 -砂轮组设计界面................................................. -3 -工序设计界面................................................... -4 -工艺设计界面................................................... -5 -公共参数界面................................................... -5 -砂轮设置界面................................................... -5 -转速设置界面................................................... -5 -................................................ 错误!未定义书签。
基于刀轴矢量程序的五轴后处理器开发
处理器中添加刀具中心控制代码和上述变量即可构建五
轴刀轴矢量后处理器。
下面举例介绍基于海德汉 iTNC530 系统的刀轴矢量
程序 NX 后处理器的构建过程。
2.1 创建基本后处理器
进入 NX 软件自带后处理器开发模块 Post_Builder，
新建一个后处理器并并设置后处理输出单位为 mm；因
常见数控系统矢量程序格式
点的 XYZ 轴 3 个坐标点和该点刀轴的方向矢量方向，如
图 4 所示。
常规五轴程序代码
图4
图3
分析发现只要在普通后处理器基础上，将 CLF 文件
中每个空间点的 3 个坐标值和 3 个方向矢量按照机床数控
刀轴矢量程序代码
系统规定的格式输出就可以生成五轴刀轴方向矢量程序。
对比图 2～3，可见两端程序代码中的 X/Y/X 的坐标
图1
基于刀轴矢量编程的 CAM 技术流程
1 刀轴矢量程序
常规五轴程序依据机床的实际结构，分别指定了各
个旋转轴的运动角度，不同结构的五轴机床程序代码完
全不同，以海德汉 iTNC530 数控系统为例，同一段刀具
路径的 BC 轴混合型五轴机床常规程序部分代码如图 2 所
示，刀轴矢量程序如图 3 所示。
收稿日期：2021－02－01
符合各自程序格式的矢量方向代码，即在 FANUC30i 系
设置程序和刀轨
统 中 增 加 “I\J\K” 代 码 ， 在 西 门 子 840D 系 统 中 增 加
点击进入“线性移动”，添加一个“新地址”用作
输出刀轴矢量方向，新地址名称按海德汉 iTNC530 系统
“A3=\B3=\C3=” 代 码 ， 并 分 别 通 过 表 达 式
五轴数控加工的最大非线性误差影响因素及产生位置研究
微 小 线 性 段 来 离 散 逼 近 ，再 由数 控 机 床 各 运 动 轴 作 五 轴 线性插 补来 实现加 工 曲面 的近似包 络成 型 。 此 ， 因 为 了 能 加 工 曲 面 ， 前 置 刀 位 的 计 算 中 ， 须 将 曲 面 按 精 在 必 度 离 散 成 一 系 列 直 线 段 。 但 是 在 多 轴 加 工 时 由 于 旋 转
收 稿 日期 ：０ ０年 ቤተ መጻሕፍቲ ባይዱ月 ２１
目前 对 非 线 性 误 差 的 研 究 方 法 主 要 是 将 走 刀 轨 迹 进 行 弦 弧 逼 近 ， 别 研 究 每 一 微 小 直 线 段 ， 将 其 投 影 分 并 到 二 维 平 面 进 行 弦 高 计 算 ． 最 后 将 弦 高 误 差 值 近 似 作
为 －￣ 性 运 动 误 差 ＿ 。 非 线 性 误 差 是 五 轴 数 控 加 工 特 ＝线 １ １ ４ ＿ 有 的误 差 ． 究 它 的 影 响 因 素 及 最 大 误 差 产 生 的 位 置 ， 研
转 变 形 ， 五 、 六 阶 振 型 对 应 两 曲 柄 的 左 右 、 下 弯 第 第 上 曲 变 形 。由 曲 轴 的 转 速 １４ ０ ｒｉｉ， 知 曲 轴 工 作 频 率 ５ ／ ｎ可 ｎ 为 ２ 左 右 ， 离 上 述 各 高 阶 自然 频 率 较 远 ， 发 生 ４ Ｈｚ 距 故
共振 的可能性 不 大 。
优 化设计 提供 依据 。
参 考 文 献
［ ］ 吴 武 辉 ， 俊 ， 水 平 ． 体 曲 轴 疲 劳 强度 与 自由模 态 有 限 １ 程 黎 整 元 分 析 ［］ 械设 计 与 制 造 ，０ ８ ７ ：９ ６ ． Ｊ． 机 ２０ （ ）５ — １
ｅ ｏ ｓ ｄ ｒｖ ｄ ｖａ ｍｏ ｌ ｉ ｐ ｉ ｃ ｔｏ ｒ ｒｉ ｅ ｅ ｉ ｄｅ ｓｍ ｌｆ ａｉｎ． Ｃｏ ｉ ｉ ｍｂｉｅ ｔ ｎ ｄ ｗｉｈ ＭＡＴＬＡＢ ｉ ｌ ｔ ｍａ ｅ ｈｅ ｒ ｌｔｏ ｓ ｉ ｂｅｗｅ ｎ ｔ ｅ ｔｏ ａ ｉ ｓ ｓｍｕ ａｉ ｉ ｇ ．ｔ ｅａ ｉｎ ｈｐ ｔ ｅ ｈ ｏ ｌｒ ｄ ｕ ｏｎ
五轴联动数控车床刀具路径优化算法研究
五轴联动数控车床刀具路径优化算法研究引言：随着制造业的快速发展，数控车床在工业生产中扮演着至关重要的角色。
尽管五轴联动数控车床具有更高的加工精度和复杂零件加工能力，但是其刀具路径的优化仍然是一个具有挑战性的问题。
本文将探讨五轴联动数控车床刀具路径优化算法的研究，旨在提高工件的质量、减少加工时间和工具的磨损，从而提高生产效率。
一、概述五轴联动数控车床是一种具有五个坐标轴的先进机床，它可以使刀具在空间中自由移动，从而能够加工出形状复杂的工件。
然而，由于运动轴之间的互相制约以及工具长短等因素，刀具路径的选择变得相当复杂，容易出现冗余运动、工具干涉等问题。
二、相关算法1. 路径规划算法路径规划是五轴联动数控车床刀具路径优化算法中的一个关键环节。
传统的路径规划算法包括最小切削路径法、均匀切削路径法和建模路径法等。
近年来，基于智能优化算法的路径规划算法也得到了广泛的研究和应用，如遗传算法、模拟退火算法和粒子群算法等。
这些算法通过对初始路径进行优化，能够有效地避免干涉和冗余运动，提高加工效率。
2. 工具轨迹生成算法工具轨迹生成算法是在路径规划的基础上，生成实际刀具在加工过程中的运动轨迹。
最常用的方法是维护一个工具刀具轨迹的路径规划或点云生成，然后根据路径规划的结果生成实际的刀具轨迹。
3. 轨迹优化算法轨迹优化算法是指在生成刀具轨迹后，对其进行进一步优化，以减少刀具的运动路径长度、降低加工时间和减少工具的磨损。
常用的优化算法包括动态规划、最优控制和遗传算法等。
这些算法能够通过对轨迹进行分段或局部优化，使刀具的运动更加高效，提高生产效率。
三、优化效果与评价指标五轴联动数控车床刀具路径优化算法的最终目标是提高工件的加工质量、减少加工时间和降低工具的磨损。
为了评价优化算法的效果，可以根据以下指标进行评估：1. 加工精度：通过与设计要求进行对比，评估优化算法对加工精度的影响。
2. 加工时间：比较优化算法前后的加工时间，通过减少不必要的运动来提高加工效率。
五轴数控加工中的算法研究
五轴数控加工中的算法研究五轴数控加工是现代制造业中不可或缺的一环。
相较于传统的三轴数控加工，五轴数控加工可以通过机床的旋转来实现更复杂的工件加工和更高的精度。
在五轴数控加工中，算法的优化和研究对加工效率和质量至关重要。
一、五轴数控加工的基本流程五轴数控加工的主要流程包括数学建模、路径规划、刀具轨迹生成和控制指令生成四个过程。
其中，数学建模是将工件形状抽象为数学模型，路径规划是确定加工刀具的加工路径，刀具轨迹生成是将路径转化为机床坐标系下的轨迹，控制指令生成是生成机床所需的指令序列。
二、五轴数控加工的算法优化1.路径规划算法路径规划是五轴数控加工过程中最具挑战的一个环节。
一方面，路径规划需要在保证加工质量和效率的前提下，尽可能减少刀具的移动距离，以节省机床加工时间。
另一方面，路径规划还需要考虑机床的工作空间限制，避免刀具碰撞机床和工件。
目前，常用的路径规划算法包括遗传算法、粒子群算法、蚁群算法等。
这些算法都具有自适应性和全局优化能力，能够在较短时间内找到较优解，但也存在收敛速度慢、局限性强等问题。
2.刀具轨迹生成算法刀具轨迹生成是将路径规划产生的加工路径转换为机床坐标系下的轨迹。
常用的刀具轨迹生成算法包括直接刀路生成法、离散点法、拉格朗日插值等。
直接刀路生成法和离散点法对刀具轨迹的平滑性和精度有较大影响，对于高精度、复杂曲面加工常常不适用。
而拉格朗日插值法能够在一定程度上保持轨迹的平滑性和精度，是目前应用广泛的一种刀具轨迹生成算法。
3.控制指令生成算法控制指令生成算法是将刀具轨迹转化为机床控制器所需的指令序列。
常用的控制指令生成算法包括基于G代码的程序生成法、数字化控制器固件生成法、基于NC语言表示的程序生成法等。
三、五轴数控加工的应用五轴数控加工广泛应用于航空航天、汽车、模具等制造领域。
其中，航空航天领域对五轴数控加工的精度和效率要求较高，尤其是航空发动机涡轮叶片等高精度、复杂曲面零部件的加工对五轴数控加工的技术水平和算法优化提出了更高挑战。
五轴生成的刀位文件
利用UG后置处理由MAX-5生成的刀位文件一、前言对于直纹面叶轮的5轴铣削加工，熟悉的人都清楚叶轮专用编程软件MAX-5有着明显的优势。
该软件加工轨迹的定义方式丰富、刀具选择面广，加工效果非常好。
但由于是专用软件，它的后置处理程序是由软件公司根据实际机床结构编写的，不具有通用性和可编辑性。
实际的工作中，我们可能会碰到各种不同运动关系和结构的机床，是否可以提取MAX-5生成的刀位文件而通过其他的软件去实现灵活后置呢？如果这样的方式能够实现，将带给我们极大的方便，同时也增强了MAX-5软件的适应性。
UG是一款高端的一体化软件，其CAM功能中的可变轴铣削方式就能够实现多轴加工。
同时该软件还有一个很大的好处，它对自身的刀位文件可以灵活地后置，通过用户定义的后置处理程序就可生成实际机床所需的代码文件。
由此，我们尝试通过UG软件去后置MAX-5软件生成的刀位文件，并成功地在双旋转工作台5轴机床上得以实现。
本文就该方式的具体实现过程介绍如下。
二、UG软件多轴加工后置处理程序的用户自定义UG软件中的Post-Builder是提供给用户定制后置处理程序的功能模块。
该模块如图1所示，不仅可以对程序结构和代码进行定义，同时也可以对这里，考虑多轴加工的后置，我们主要介绍定义机床的运动关系部分，其余的不作叙述。
图1 UG的Post-Builder功能模块先探讨一下UG软件提供的机床定义功能。
如图2所示，在Create New Post Processor界面里，机床的定义包括了所有的5轴运动关系，这里需要定义与实际相符的机床运动关系，在本文中定义为5-Axis with Dual Rotary Tables（双旋状工作台）（方式，然后明确其他选项，进入后续的定置。
在5—Axis Mill的定义中，有General Parameters 、Fourth Axis、Fifth Axis共三个部分需要定义，可参照UG的培训教程，这里不作详述。
