压差式压力继电器与普通压力继电器比较

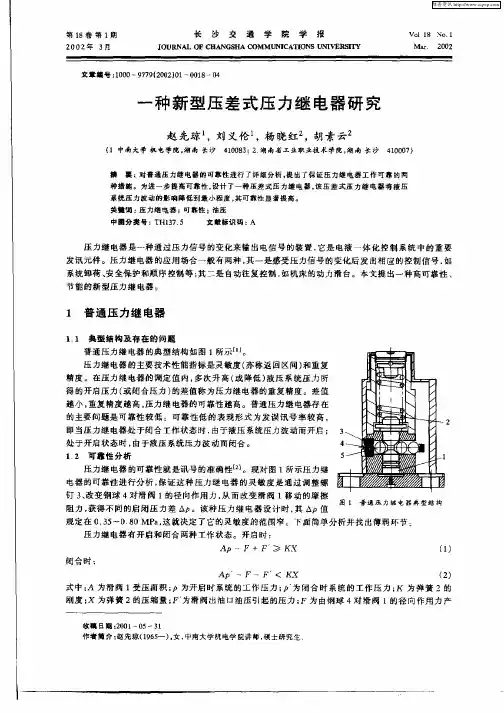

一种新型压差式压力继电器研究

Ｍａ．２０ｒ０２
文章螭号：００—９７（０２００１ —０１０７９２０｝１— ０８４
一
种新型压差式压力继电器研究
赵先琼，刘义伦杨晓红，，胡素云
４０８；．１０３２湖南省工业职业技术学院，湖南长沙４００）１０７
１２可靠性分析．压力继电器的可靠性就是讯号的准确性】现对图１示压力继所电器的可靠性进行分析，保证这种压力继电器的灵敏度是通过调整螺
钉３改变钢球４对滑阀１的径向作用力．而改变滑阀１移动的摩擦、从阻力获得不同的启闭压力差 △ ｐ。该种压力继电器设计时， △ 其值囤Ｉ普通压力继电器典型结构
作者简介：赵先琼（９５）女＋１６一．中南大学机电学院讲师，硕士研究生
维普资讯
第１期生的摩擦阻力。
赵先琼等：一种新型压差式压力继电器研究
１９
将压力继电器看作一个系统，建立故障树（图２，见）建树的原则是去除概率低的影响因素，以便简化工作。根据（）（），压面积Ａ基本是常数，１和２式受略去，摩擦阻力也可忽略不计。
ＲＴ＝１ＰＴ＝ｌ（）一（）一∑ Ｐ）（
式中：为安全阀超调Ｂ起压力突变；为负Ｘ。Ｉｘ，载变化引起的压力变化；为弹簧５制造质Ｘ量；Ｘ为机械振动Ｂ起弹力变化；为弹簧２ＩＸ制造质量；为机械振动引起的弹力变化。Ｘ根据式（）压力继电器工作失效概率等于３，各影响因素概率之和，而影响因素中薄弱环节是｛｝｛｝即液压系统波动的压力Ｐ，ＸＩ、ｘ２，因为Ｐ的变化范围大。将式（）１和式（）２中其它量看成常数，开启时，Ｐ降低．（）若式１平衡破坏；闭台时．Ｐ增加，（）衡破坏。Ｐ的变化范若式２平通压力继电器可靠性低的根本原因所在。１３保证压力继电器工作可靠的措施．

压力继电器结构原理

压力继电器结构原理
KD型压力继电器是在结构上进行简化后的压力继电器。

它的传动机构直接采纳弹簧传动，省去了如FP型压力继电器的杠杆机构，所以结构比较简洁。

但是它的工作原理和FP型的工作原理还是一样的，都是由制冷剂蒸气通过毛细管作用到继电器的波纹管上，使波纹管产生变形，通过传动机构，使微动开关接通或断开，从而掌握压缩机的停开，保证机器平安运行。

如图所示是KD一155型压力继电器的结构原理图
低压气体通过毛细管进入低压波纹管6，假如低压气体的压力大于调定值时，由波纹管的弹力通过传动j巷棒7和传动杆3，传到微动开关16的按钮上，并使其按下，电路闭合，压缩机正常运转。

假如吸气压力低于调定值时，则调整弹簧2的张力克服波纹管的弹力，把传动芯捧抬起，解除传动杆对微动开关的压力。

再由开关自身的张力使按钮抬起，于是电路断开，压缩机停止运转。

高压继电器的工作原理：排气通过毛细管进入高压波纹管，当高压气体的压力小于调定值时，调整弹簧的压力大于气体压力，将传动螺丝抬起并解除传动杆对微动开关的压力，微动开关的按钮靠自身弹力抬起，使电路闭合，压缩机正常运行，假如压缩机排气压力超过调定值时，高压波纹管上的压力通过传动螺丝和传动杆压下按钮，使电路断开，压缩机停止运行。

压力继电器所掌握的高压和低压的数值是可以依据工艺的要求在肯定范围内进行调整的．调整弹簧的弹力太小可转动压力调整盘来调整。

以低压为例当顺时针转动压力调整盘时，便调整弹簧压缩，弹力加大；逆时针旋转时则压力减小。

而压差调整盘9则是调整微动开关断片和闭合的幅差，顺时针转动调整盘时，则压缩碟形弹4，使幅差增加；反之则减小，高压的调整方法和低压是相像的。

压力继电器用途性能

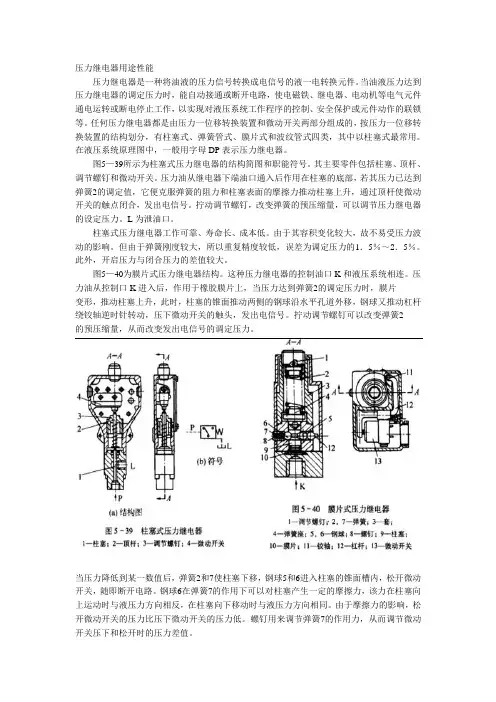

压力继电器用途性能压力继电器是一种将油液的压力信号转换成电信号的液一电转换元件。

当油液压力达到压力继电器的调定压力时，能自动接通或断开电路，使电磁铁、继电器、电动机等电气元件通电运转或断电停止工作，以实现对液压系统工作程序的控制、安全保护或元件动作的联锁等。

任何压力继电器都是由压力一位移转换装置和微动开关两部分组成的，按压力一位移转换装置的结构划分，有柱塞式、弹簧管式、膜片式和波纹管式四类，其中以柱塞式最常用。

在液压系统原理图中，一般用字母DP表示压力继电器。

图5—39所示为柱塞式压力继电器的结构简图和职能符号。

其主要零件包括柱塞、顶杆、调节螺钉和微动开关。

压力油从继电器下端油口通入后作用在柱塞的底部，若其压力已达到弹簧2的调定值，它便克服弹簧的阻力和柱塞表面的摩擦力推动柱塞上升，通过顶杆使微动开关的触点闭合，发出电信号。

拧动调节螺钉，改变弹簧的预压缩量，可以调节压力继电器的设定压力。

L为泄油口。

柱塞式压力继电器工作可靠、寿命长、成本低。

由于其容积变化较大，故不易受压力波动的影响。

但由于弹簧刚度较大，所以重复精度较低，误差为调定压力的1．5％～2．5％。

此外，开启压力与闭合压力的差值较大。

图5—40为膜片式压力继电器结构。

这种压力继电器的控制油口K和液压系统相连。

压力油从控制口K进入后，作用于橡胶膜片上，当压力达到弹簧2的调定压力时，膜片变形，推动柱塞上升，此时，柱塞的锥面推动两侧的钢球沿水平孔道外移，钢球又推动杠杆绕铰轴逆时针转动，压下微动开关的触头，发出电信号。

拧动调节螺钉可以改变弹簧2的预压缩量，从而改变发出电信号的调定压力。

当压力降低到某一数值后，弹簧2和7使柱塞下移，钢球5和6进入柱塞的锥面槽内，松开微动开关，随即断开电路。

钢球6在弹簧7的作用下可以对柱塞产生一定的摩擦力，该力在柱塞向上运动时与液压力方向相反，在柱塞向下移动时与液压力方向相同。

由于摩擦力的影响，松开微动开关的压力比压下微动开关的压力低。

压力继电器的主要性能

压力继电器的主要性能什么是压力继电器压力继电器是一种电动机辅助装置，用于监测液压或气动系统的压力，并在必要时控制或保护系统。

它可以通过自动控制、报警或切断电源来对系统的压力进行反馈控制，以确保系统的正常运行。

压力继电器的主要性能1. 灵敏度压力继电器的灵敏度是指它能检测到的压力变化的最小值。

通常用压力差表示，一般为继电器动作压力和恢复压力之间的差值。

2. 动作精度压力继电器的动作精度是指其动作时所达到的压力值与设置值之间的差异。

这个差异受到继电器本身的特性影响。

动作精度一般用绝对误差、相对误差或百分比误差来表示。

3. 动作时间压力继电器的动作时间是指继电器接收到反馈信号后，需要多长时间才能动作。

动作时间越短，继电器的反馈能力越强，也代表着设备对异物打开的能力越快。

4. 回复时间压力继电器的回复时间是指继电器动作后，需要多长时间才能回复到原来的状态。

这个时间越短，继电器的响应能力越强。

回复时间可以影响设备的正常工作过程。

5. 重复性压力继电器的重复性是指继电器在周期性工作条件下，动作与不动作的压力信号之间的误差范围。

重复性的好坏影响了继电器的可靠性和稳定性。

6. 防护性压力继电器一般都需要在恶劣的环境中工作，作为控制装置，需要有相当的防护性能。

防护性能主要包括水密、防尘、防震、防爆等。

结论综上所述，压力继电器的主要性能包括灵敏度、动作精度、动作时间、回复时间、重复性和防护性。

这六大性能是决定压力继电器是否适用于特定环境和设备的重要因素，只有具备完善的技术、精心的设计和严格的制造工艺才能保证其稳定可靠。

压力继电器的性能参数的介绍

压⼒继电器的性能参数的介绍
压⼒继电器的性能参数的介绍
压⼒继电器是⼀种液⼀电信号转换元件。

当控制油压达到调定值时，便触动电⽓开关发出电信号控制电⽓元件（如电动机、电磁铁、电磁离合器等）动作，实现泵的加载或卸载；执⾏元件顺序动作、系统安全保护和元件动作连锁等。

任何压⼒继电器都由压⼒⼀位移转换装置和微动开关两部分组成。

按前者的结构分，压⼒继电器有柱塞式、弹簧管式、膜⽚式和波纹管式四类，其中以柱塞式最常⽤。

图所⽰为压⼒继电器的结构原理。

压⼒油从油⼝通⼊作⽤在柱塞底部，若其压⼒已达到弹簧的调定值时，便克服弹簧阻⼒和柱塞摩擦⼒推动柱塞上升，通过顶杆触动微动开关发出电信号。

限位挡块可在压⼒超载时保护微动开关。

压⼒继电器的性能参数主要有两项：
（1 ）调压范围。

即发出电信号的最低和最⾼⼯作压⼒的范围。

⾼强磨粉机打开⾯盖，拧动调节螺丝，即可调整⼯作压⼒。

（2 ）通断返回区间。

压⼒继电器发出电信号时的压⼒称为开启压⼒，切断电信号时的压⼒称为闭合压⼒。

开启时，柱塞、顶杆移动所受的摩擦⼒⽅向与压⼒⽅向相反，闭合时则相同，故开启压⼒⽐闭合压⼒⼤。

两者之差称为通断返回区间。

压力继电器的工作原理

压力继电器的工作原理压力继电器是一种常用于控制液压或气动装置的继电器，它常常被用于监控系统中的液压或气动压力是否达到指定值。

本文将介绍压力继电器的工作原理。

压力继电器的组成压力继电器由以下组成部分组成：•压力感应元件•导电触点•电磁铁或电磁线圈•弹簧其中，压力感应元件是压力继电器最为关键的部件之一，它通常由弹簧组和微动开关组成。

当输入压力超过或低于预设值时，导电触点会自动断开或闭合，从而触发电磁线圈动作。

压力继电器的工作原理当压力作用于压力感应元件时，压力感应元件的弹簧会发生弯曲变形，并将微动开关的触点移动。

这样，导电触点与微动开关的触点就会接通或断开。

当接通时，电磁铁或电磁线圈会受到吸引力，从而使得跟随电磁铁或电磁线圈连接的触点关闭；当断开时，弹簧恢复原状，微动开关将导电触点上的电信号传递到下游保护或控制电路中，同时触点也会脱离由导电触点带动的动作机构而返回其初始位置。

在很多工业控制设备系统中，压力继电器的使用非常普遍。

常用于以下方面的控制：•疲劳试验•气动制动器•风力发电机•液压泵压力继电器的选择选择压力继电器时，需要考虑多个因素，如安装环境的工作温度、压力范围以及安装方式等。

需要充分考虑应用场景和使用要求，如要求长时间开关寿命或者快速反应速度等。

常用的压力继电器包括机械式压力继电器和电子式压力继电器。

机械式压力继电器可以承受更大的压力区间，但响应速度较慢；电子式压力继电器反应速度快，但价格相对较高。

总结本文介绍了压力继电器的工作原理以及其组成部分，压力继电器的使用非常广泛，能够满足不同场景下的控制要求。

在选择压力继电器时，需考虑多种因素，以确保其能够满足具体应用的要求。

硫化机压差式压力继电器

硫化机压差式压力继电器
压力继电器是用来控制制冷压缩机组吸、排气压力变化超过调定值，而使压缩机组停车的一种开关，起到安全保护和自动控制的作用。

1．结构与原理
压力继电器的型式很多，有高、低压之分．结构各不相同，但作用原理基本一样，都是以压力讯号使气箱产生位移，推动触点通与断，从而起到控制作用。

目前，在制冷压缩机组上使用最广泛的是高压和低压继电器组合在一起的高、低压继电器，即压力继电器，其结构原理如图8—25所示。

压力继电器主要由冷凝压力控制的高压部分和蒸发压力控制的低压部分组成。

高压部分压力继电器的高压气箱2经管路与压缩机排气腔相连。

箱内的顶力棒3与弹簧座7、弹簧8接触，迫使传动杆11推动微动开关12工作。

低压部分：压力继电器的低压部分完全相似，只是低压气箱27与压缩机的吸气腔相连。

箱内顶力棒26与弹簧座20、弹簧18接触，迫使传动杆14，牵动微动开关15的工作。

当高压气箱内的排气压力高于(或低压气箱内的吸气压力低于)额定值时，引起顶力棒与弹簧之间的合力变化，经传动杆使微动开关动作(触点的分离或闭合)，从而控制压缩机和报警电路的工作状态。

压力继电器的工作原理就是基于这种力的平衡关系，将制冷剂蒸汽高低压力变化，转换为触点动作，实现安全保护和自动。

东莞巨丰液压制造有限公司。

压力继电器是做什么用的

压力继电器是做什么用的
压力继电器就是靠“压力”驱动触点的继电器。

压力继电器是将压力转换成电信号的液压【气压】元器件，客户可以根据自家设备的实际需要，通过调节压力继电器，实现在某一设定的压力时，输出一个电信号的功能。

比如最常见的空压机，可以设置为0.3～0.7MPa
概念就是，如果气缸内的压力低于0.3MPa，压力继电器触点吸合，空压机启动，压缩机向气缸“”打气“”。

气缸压力到达0.7MPa，压力继电器触点释放，压缩机停止工作。

如此，周而复始，循环往复。

压力继电器是利用液体【或者气体】的压力来启、闭电气触点的液压电气转换元件。

当系统压力达到压力继电器的调定值时，压力继电器发出相应的电信号，使电气元件（如电磁铁、接触器、行程开关、电机、时间继电器、电磁离合器等）动作，使油路【水路或者气路】卸压、换向、导通、闭合等，执行的电气元件实现顺序动作，或关闭电动机使系统停止工作，或断开电路起安全保护作用等。

大家最常见的就是空压机和无塔供水的压力继电器。

一般的小区高层，五楼以下是管网直接供水。

五楼以上，是采用增压系统供水。

这时，就需要压力继电器了，一般城市管网要求水压0.2～0.4MPa，利用压力继电器，就可以实现自动、稳压供水。

一文快速掌握压差传感器和普通压力传感器的区别

一文快速掌握压差传感器和普通压力传感器的区别差压传感器DPS（DifferentialPressureSensor）是一种用来测量两个压力之间差值的传感器，通常用于测量某一设备或部件前后两端的压差。

传感器通过一定的设计结构或按规定安装，把压力前后相差的变化转换传感器内置压敏元件的变化，再把输出由压敏元件形变产生微弱信号进行处理调制或再通过模数转换和芯片运算处理，输出模拟信号或数字信号。

例：电容式差压变送器（差压传感器）的工作原理：压力变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

测量膜片与两侧绝缘片上的电极各组成一个电容器。

当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。

接着进行信号调制得到调制电流，A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。

微处理器控制变送器的工作。

另外，它进行传感器线性化，重置测量范围，工程单位换算、阻尼、开方，传感器微调等运算，以及诊断和数字通信。

从而进行显示，控制用。

一、压差传感器的工作原理压差传感器的工作原理是被测压力直接作用于传感器的膜片上，使膜片产生与水压成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个相对应压力的标准测量信号。

差压传感器的特点高性能价格比全不锈钢结构设计，体积小巧重量轻，安装方便性能稳定可靠差压范围：0~10kPa...2MPa耐静压高达20MPa二、压差传感器与压力传感器的区别1、测量的参数不同：压差传感器测量相对压力，即两个部位的压力差。

压力传感器测量绝对压力。

2、接口不同：压差传感器有两个输入管口分别用于连接两个测点；压力传感器只有一个连接管口。

3、概念不同：压差传感器、压力传感器都是指被测物体两端压力差输出信号大小。

压力继电器型号介绍

压力继电器型号介绍压力继电器是一种常用的电器控制设备，用于监测和控制压力参数。

它常被应用于工业生产过程中，用于保护设备、调整工艺参数和防止事故的发生。

压力继电器可以根据压力变化自动开启或关闭电路，从而控制相关设备的运行状态。

在市场上，有许多不同型号的压力继电器可供选择。

以下是几个常见的压力继电器型号的介绍：1.MPR-1型压力继电器：MPR-1型压力继电器是一种广泛应用于冷冻空调系统中的低压力保护装置。

它采用了可调节的差动机械接触，可以根据实际需求设定低压力保护范围，并在压力超过或低于设定值时自动切换相关电路。

2.PMR-2型压力继电器：PMR-2型压力继电器是一种用于高压力保护的装置，常用于石化、煤炭和石油等行业。

它具有高精度和高可靠性的特点，可以在极端工作环境下正常运行。

3.APR-3型压力继电器：APR-3型压力继电器是一种多功能压力继电器，具有温度补偿和压力调节功能。

它可以根据工作温度自动调整压力保护值，并在需要时切换相关电路。

4.LPR-4型压力继电器：LPR-4型压力继电器是一种远程控制装置，适用于管道和储罐等远程控制场合。

它采用了远程传感器和通信接口，可以实现远程监测和控制。

5.HPR-5型压力继电器：HPR-5型压力继电器是一种高精度和高可靠性的压力控制器，适用于精密仪器和实验室等场合。

它具有精确控制压力的能力，可以根据需求进行微调。

这些仅仅是几种常见的压力继电器型号介绍，市场上还有许多其他型号的压力继电器可供选择。

选择合适的压力继电器需要考虑工作环境、压力参数、控制需求和可靠性等因素。

同时，需要注意继电器的安装和使用要求，以确保其正常运行和安全性。

总体来说，压力继电器在工业控制中起到了重要的作用，帮助提高生产效率、保护设备安全、提高产品质量。

压力继电器的工作原理及应用

压力继电器的工作原理及应用工作原理压力继电器是一种电气控制设备，通过控制电路中的压力信号来实现自动控制。

它的工作原理与普通继电器类似，但它是根据压力信号进行触发而不是电流信号。

压力继电器通常由两个主要部分组成：感应部分和控制部分。

感应部分是通过感应膜片或弹簧来检测压力信号的变化。

当检测到达到设定的压力值时，感应部分会触发控制部分，通常是通过电磁线圈。

控制部分则负责切换电路，以实现相应的控制功能。

应用领域压力继电器在许多行业和领域中有广泛的应用。

以下是一些常见的应用领域：1. 汽车工业压力继电器在汽车工业中被广泛用于控制汽车发动机的燃油系统。

它可以监测燃油的压力变化，并在压力超过或低于设定值时触发相应的动作，以保证燃油系统的正常运行和安全。

2. 空调与制冷设备压力继电器在空调和制冷设备中用于监测冷却剂的压力变化。

当冷却剂压力过高或过低时，它会触发相应的保护措施，以保护设备的正常运行和安全。

3. 液压系统在液压系统中，压力继电器通常用于监测液压油的压力变化，并触发相应的控制信号，以实现系统的稳定运行和保护。

4. 供水系统在供水系统中，压力继电器可以用于监测水压的变化，并触发相应的控制信号，以实现水泵的启停控制和保护水泵设备免受过高或过低的压力影响。

5. 油田与石油化工压力继电器在油田和石油化工过程中用于监测和控制油气管道中的压力变化，以确保系统的正常运行和安全。

使用注意事项在使用压力继电器时，需要注意以下几个方面：1.正确安装：压力继电器需要正确地安装在需要监测压力的位置上，以确保准确地检测压力变化。

安装时要注意保持压力继电器的清洁，避免灰尘和杂质进入。

2.设定合适的压力值：根据实际需求，设定合适的压力触发值，以确保在达到设定压力时继电器能及时触发。

3.定期检查和维护：定期检查压力继电器的工作状况，确保其正常运行。

如果发现异常，及时进行维修或更换。

4.注意安全：在使用压力继电器时，要注意保护自己的安全。

压力继电器常识知识点总结

压力继电器常识知识点总结压力继电器常识知识点总结一、压力继电器的基本概念和工作原理压力继电器是一种常用的自动控制设备，它通过感知流体的压力变化，并根据设定的参数来控制电气线路的开关。

它在工业自动化控制中广泛应用，用于监测和控制各种液体和气体的压力。

压力继电器的工作原理是通过感知流体压力的变化来实现电路的控制。

当被测介质的压力达到或超过设定值时，压力继电器内部的弹簧被压缩，使得触点闭合；当压力降低到设定值以下时，弹簧恢复原状，触点断开。

通过这种开合触点的控制，来实现对电路的自动控制。

二、压力继电器的特点和分类1. 特点(1) 灵敏、可靠：压力继电器能够精确感知和控制介质的压力变化，具有高精度和可靠性。

(2) 耐压能力强：一般的压力继电器能够承受一定的过载压力，因此在工业环境中能够稳定工作。

(3) 高温、高湿环境下工作：压力继电器通常采用密封结构，可以适应高温、高湿度的工作环境。

2. 分类按照感应元件的类型，压力继电器可以分为机械式和电子式两种。

(1) 机械式压力继电器：其感应元件为弹簧和电触点，通过机械原理实现压力的感知和电路的控制。

(2) 电子式压力继电器：其感应元件为压力传感器，通过电子元器件实现压力的感知和电路的控制。

三、压力继电器的应用领域压力继电器广泛应用于各个工业领域中的流体系统监测和控制。

以下是其中的几个应用领域：1. 水处理行业：压力继电器可用于水泵系统的压力调节和过压保护。

2. 石油化工工业：压力继电器可用于监测管道中的流体压力，及时发现和解决压力异常问题。

3. 制药工业：压力继电器可用于监测反应釜中的压力变化，保证制药过程的安全性和稳定性。

4. 汽车制造业：压力继电器可用于汽车发动机的油压检测和控制。

四、压力继电器的选型和安装注意事项1. 选型注意事项(1) 根据工作环境的压力范围和要求，选择合适的压力继电器型号。

(2) 根据被测介质的性质和工作温度，选择适合的材质和密封材料。

压力继电器的作用

压力继电器的作用
压力继电器，又称压力开关，是在特定输入压力下工作的一种设备，它具有特殊的功能，可以检测压力，并依据设定的压力阈值控制其它控制系统的运行，从而实现设备、系统的自动控制。

压力继电器的基本功能是检测压力，当压力超过或低于设定的阈值，即可启动继电器。

因此，压力继电器可以控制设备的运行，并在润滑系统中用于控制压力，以达到节能效果。

压力继电器可以用于检测气体压力，气体压力继电器通常具有普通电气系统操作的较高耐压性能，常用于检测氛围压力，室内压力和车辆悬挂压力等。

另外，它还可以用来检测液体的压力情况，液体压力继电器可以监测和控制液体压力，确保液体压力在一定范围内，以及灌溉和给水等应用。

此外，压力继电器还可以用于检测温度，温度继电器可以使温度保持在一定的范围内，确保系统、设备的正常运行。

压力继电器的优点非常多，首先，压力继电器可以检测压力，并依据设定的压力阈值控制其他控制系统的运行；其次，它可以保证设备、系统的正常运行，可以节省能源；最后，它还具有良好的耐压性能，可以满足不同环境的需求。

综上所述，压力继电器是一种重要的智能控制设备，它既能检测压力，又能控制设备的运行，可以帮助我们节省能源，达到节能效果。

使用压力继电器可以有效提高工作效率，减少业务投入，保证设备及系统的正确和可靠运行。

压力继电器的功能

压力继电器的功能压力继电器是一种常用的电气设备，其功能主要是根据压力的变化来控制电路的开关。

它在工业自动化领域中广泛应用，能够保护设备的安全运行，提高生产效率。

本文将从压力继电器的工作原理、应用领域和优势等方面，详细介绍压力继电器的功能。

一、工作原理压力继电器的工作原理基于弹簧力和压力感应元件的相互作用。

当被测压力作用在感应元件上时，感应元件会产生相应的位移，并通过弹簧力的作用使继电器开关发生动作。

当压力超出设定值时，继电器将触发报警或控制信号，从而实现对电路的控制。

二、应用领域1. 液压系统：压力继电器在液压系统中起到了关键的作用，可以监测液压系统的压力变化，保护液压设备的安全运行。

例如，在液压机械中，当液压系统的压力超过安全范围时，继电器会自动切断电路，以避免设备的损坏或事故的发生。

2. 空压机：压力继电器在空压机中起到了监测和保护作用。

通过监测空气压缩机的出口压力，继电器可以实时调整机器的负载和卸载状态，以保持压力在合适的范围内。

当压力超过或低于设定值时，继电器会及时切断电路，以防止机器的过载或损坏。

3. 锅炉系统：压力继电器在锅炉系统中也起到了重要的作用。

通过监测锅炉的压力变化，继电器可以实现对锅炉的自动控制和保护。

当锅炉的压力超过或低于设定值时，继电器会及时触发报警或切断电路，以防止锅炉的爆炸或损坏。

4. 汽车制造：压力继电器在汽车制造中也有广泛的应用。

例如，在汽车的制动系统中，继电器可以通过监测制动液的压力变化，控制制动灯的开关，以提醒后方车辆。

同时，它还可以监测轮胎的气压，及时发出警报，以保证行车安全。

三、优势1. 灵敏度高：压力继电器能够对压力变化作出快速反应，并及时触发控制信号。

其响应时间通常在毫秒级别，能够保证设备的及时保护和控制。

2. 稳定性好：压力继电器采用的压力感应元件具有较高的稳定性和精度。

它们经过精密加工和校准，能够在较长时间内保持稳定的工作状态，提高设备的可靠性和使用寿命。

压力继电器的分类

压力继电器的分类1. 引言1.1 概述压力继电器是一种广泛应用于工业自动化领域的电器装置，用于监测和控制流体压力。

随着现代工业技术的不断发展，压力继电器已经成为各种工业设备中必不可少的组成部分。

它通过感知流体压力的变化，并将其转化成相应的电信号，以实现对设备的保护和控制。

压力继电器的工作原理主要基于压力的变化导致电气信号的变化。

当被控制的压力达到继电器设定的上限或下限时，继电器会通过电气连接来控制其他设备的运行状态，以达到保护或控制的目的。

根据不同的工作原理和应用领域，压力继电器可以分为多种不同的分类。

常见的分类方式包括：按压力介质的类型分为气体压力继电器和液体压力继电器；按测量范围分为低压力继电器、中压力继电器和高压力继电器；按控制方式分为差动压力继电器、压力开关和压力传感器等。

气体压力继电器主要用于监测和控制空气压力，常见应用于空调系统、气动设备等领域。

液体压力继电器则广泛应用于液压系统、供水系统、输油管道等领域。

低压力继电器主要用于监测和控制较低范围内的压力，中压力继电器适用于中等范围，而高压力继电器则用于高压力环境下的工作。

差动压力继电器是一种常见的控制设备，它通过对比测量的两个信号，判断压力的差异并作出响应。

压力开关则是一种简单的压力保护装置，当压力超过设定值或低于设定值时，会通过开关状态来控制其他设备的运行。

压力传感器则是将压力转化成电信号的装置，常见于需要精确测量压力的领域。

综上所述，压力继电器根据不同的分类方式具有不同的应用场景和工作原理。

对于不同的需求，选择合适的压力继电器类型能够确保设备的正常运行和安全保护，提高工作效率和可靠性。

随着技术的不断进步，压力继电器在各行各业中的应用前景也会继续扩大。

1.2 文章结构文章结构部分的内容应该对整篇文章进行一个简要的概述，介绍各个章节的主要内容和结构安排，以帮助读者更好地理解文章的组织框架。

文章结构部分的内容可以按照以下方式来编写：本文将以“压力继电器的分类”为主题，对压力继电器进行详细的分类讨论。

继电器

继电器继电器是一种根据某种输入信号接通或断开小电流电路，实现远距离自动控制和保护的自动控制电器。

其输入量可以是电流、电压等电量，也可以是温度、时间、速度、压力等非电量。

而输出则是触点的动作或者是电路参数的的变化。

继电器不直接控制电流较大的主电路，而是通过接触器或其他电器对主电路进行控制。

同接触器相比，继电器具有触点分断能力小、结构简单、体积小、重量轻、反应灵敏、动作准确、工作可靠等特点。

继电器的分类方法有多种，按输入信号的性质可分为：电压继电器、电流继电器、时间继电器、速度继电器、压力继电器等；按工作原理可分为：电磁式继电器、电动式继电器、感应式继电器、热继电器和电子式继电器等；按输出方式可分为：有触点式和无触点式。

按用途可分为：控制用与保护用继电器等。

下面介绍几种在电气控制系统中常用的继电器。

一、电磁式电压、电流、中间继电器电磁式继电器结构简单、价格低廉、使用维护方便，广泛地用在控制系统中。

电磁式继电器的结构和工作原理与接触器类似，也是由电磁机构和触点系统等组成。

主要的区别在于：继电器可对多种输入量的变化做出反应，而接触器只有在一定的电压信号下才动作；接触器是用于切换小电路的控制电路和保护电路，而接触器是用来控制大电流电路；继电器没有灭弧装置，也无主辅触点之分等。

继电器的主要特性是用它的输入——输出特性表示的。

如图5—37所示。

图5—37 电磁式继电器的继电特性通常将继电器开始动作并顺利吸合的输入量称为“动作值”，记为X i；使继电器开始释放并顺利分开的输入量称为“释放值”，记为X r；把动合触点闭合后继电器的输出量称为Y0，触点断开后的输出量记为。

将X与Y的关系画出来，就是继电器的继电特性。

在图5—37中，X w为正常工作时的输入量，它必须大于X i，以免输入量发生波动时引起继电器误动作。

从继电器的输入——输出特性图中可看出：当继电器获得一个输入信号时，不论信号幅值有多大，只要没有达到动作值X i，继电器就不动作，输出信号Y保持原状态；当输入信号X达到动作值X i时，继电器立即动作，输出信号Y状态发生了变化。

压力继电器的电气特性介绍

压力继电器的电气特性介绍首先是工作电压。

压力继电器的工作电压通常是要根据所需的应用场景和电气设备来确定的。

通常情况下，工作电压为220V或380V。

这些电压是相对稳定的，能够提供足够的电力供应给继电器，并确保其正常工作。

其次是动作特性。

动作特性是描述压力继电器的动作速度和响应时间的指标。

通常情况下，压力继电器具有快速响应和准确的动作特性，以便及时切断或连接电路。

这对于保护系统中的设备和人员安全非常重要。

断开电流是指继电器在断开电路时所能承受的最大电流。

断开电流越大，继电器的负载能力就越强。

因此，断开电流是用来衡量继电器的负载能力的重要指标之一、一般情况下，断开电流为10A到20A之间。

重复精度是指压力继电器在多次操作中的精确度和稳定性。

重复精度能够保证继电器在多次操作过程中的一致性和可靠性。

重复精度越高，继电器的性能和稳定性就越好。

最后是环境条件。

压力继电器通常需要根据实际应用环境来选择。

例如，一些继电器需要防水、防尘和防腐蚀功能，以适应恶劣的工作环境。

除了以上的电气特性外，压力继电器还具有一些其他的特点。

例如，一些压力继电器具有过载保护功能，可以保护系统中的设备免受过载的损害。

还有一些压力继电器具有自动复位功能，当压力回到正常范围内时，将自动恢复正常状态。

这些特点使得压力继电器在工业控制系统中具有广泛的应用。

总之，压力继电器是一种用于测量和控制系统中的压力的电气设备。

它具有工作电压、动作特性、断开电流、重复精度和环境条件等电气特性。

这些特性使得压力继电器能够在各种应用场景下发挥重要的作用，并保护系统中的设备和人员安全。

压差继电器原理

压差继电器原理
压差继电器是一种电气控制设备，它通过测量两个不同位置的压力差来实现控制或保护装置的动作。

其工作原理基于流体力学的基本原理，根据流体在管道或容器中的压力差来进行操作。

压差继电器通常由以下几部分组成：感应单元、比较机构和输出机构。

感应单元用于感知并测量两个不同位置的压力差，比较机构则将测得的压力差与设定的阈值进行比较，输出机构则根据比较结果来执行相应的操作。

在正常工作状态下，压差继电器感应单元的两个压力传感器会将压力差的信号转化为电信号，并传送到比较机构进行处理。

比较机构会将测得的压力差与设定的触发阈值进行比较，若压力差达到或超过设定的阈值，则输出机构会被触发，从而启动控制或保护装置的动作。

压差继电器的应用十分广泛，例如在液位控制系统中可以通过测量液体在不同位置的压力差来判断液位的高低并对液位进行控制；在气体供应系统中可以通过监测管道中气体的压力差来实现对气体流量、压力等参数的调节或保护。

需要注意的是，压差继电器的工作稳定性和准确性依赖于传感器的质量和正确的设置参数。

因此，在安装和使用压差继电器时，应严格按照厂家提供的操作说明进行操作，以确保其正常工作和准确的测量结果。

详细解读船用空调压缩机油压差继电器和微压差继电器-都要了解！

详细解读船用空调压缩机油压差继电器和微压差继电器-都要了解！压差控制器分为油压差控制器和空气压差控制器等。

前者使需要建立压差的部位保持一定压差，例如，压缩机润滑油的排出压力，应比曲轴箱内压力高0.1～0.2MPa，压缩机才能正常工作，后者当压差达到一定程度时，应进行下一步程序操作。

例如，空调系统中的卷绕式空气过滤器，当进、出口压差大一定值时，说明滤材已不能继续工作，应自动换新材，这时可利用压差控制器自动操作。

一、油压差控制器简介压差控制器分为油压差控制器和空气压差控制器等。

前者使需要建立压差的部位保持一定压差，例如，压缩机润滑油的排出压力，应比曲轴箱内压力高0.1～0.2MPa，压缩机才能正常工作，后者当压差达到一定程度时，应进行下一步程序操作。

例如，空调系统中的卷绕式空气过滤器，当进、出口压差大一定值时，说明滤材已不能继续工作，应自动换新材，这时可利用压差控制器自动操作。

以JC3.5型为例，其结构如图：主要由低压波纹管、试验按钮、延时机构电加热器、图1 JC3.5型压差控制器及其接线复位按钮、降压电阻、接触器线圈、压力继电器触点、开关、延时开关、1双金属片、压差开关等组成。

低压波纹管1与润滑系统的低压部分(吸入压力)相连接，高压波纹管12与润滑系统高压部分连接。

作用在这两个波纹管上所产生的压力差，经弹簧平衡后，如果小于调定值，则杠杆动作，使压差开关11的动触点与YJ接通，接通延时机构的电加热器3。

如果油压差在调定的时间(一般为45-60 s)不能建立，则双金属片10受热，其自由端向右弯曲，使延时开关9接点动作，从而切断电源。

在因油压差低于调定值使压缩机停车后，虽已停止对双金属片加热，但它在推动1延时开关时，其端部已被自锁机构钩住，泠却后也不能自行弹回。

需待查明原因，排除故障后，按复位按钮才能恢复原位，方可再次启动压缩机。

由于压差控制器中具有延时机构，保证了压缩机在无油压下正常启动。

从压缩机启动到正常油压建立约需60 s。

【推荐下载】压力继电器工作原理压力继电器在制冷系统中的作用

编辑总结：在一些活塞式压缩机上还装有低压继电器，这些压力继电器是设备的中
枢部分，是控制设备正常运转的心脏，也是设备出现问题时的清道夫，所以挑选好的
设备首先得看他的压力继电器是不是能够承受设备的摧残，如果它的承受力足够承载
设备的负荷，那就是一台好的压力继电器。所以大家在挑选压力继电器时一定要购买
品牌正规的产品。
[键入文字]
动作压力。
应用场合：用于安全保护、控制执行元件的顺序动作、用于泵的启闭、用于泵的卸
荷。
注意：压力继电器必须放在压力有明显变化的地方才能输出电信号。若将压力继电
器放在回油路上，由于回油路直接接回油箱，压力也没有变化，所以压力继电器也不
会工作。
压力继电器作用
压力继电器在制冷系统中的作用：
在工业制冷中压力继电器是一种用压力信号来控制的电开关，常作为直接控制制冷
先将工件夹紧，此时夹紧液压缸的右腔压力升高，当升高到压力继电器的调定值时，
压力继电器动作，发出电信号使2YA通电，于是切削液压缸进刀切削。在加工期间，
压力继电器微动开关的常开触点始终闭合。若工件没有夹紧，压力继电器2断开，于
是2YA断电，切削液压缸立即停止进刀，从而避免工件未夹紧被切削而出事故。
其实用于控制执行元件的顺序动作时，液压泵启动后，首先2YA通电，液压缸左腔
5
电磁阀，将液压泵5输出的压力油流回油箱，使其卸荷。
最后用于液压泵的启闭时，有两个液压泵，高压小流量泵，低压大流量泵。当活塞
快速下降时，两泵同时输出压力油。当液压缸活塞杆抵住工件开始加压时，压力继电
器在压力油作用下发出动作，触动微动开关，将常闭触点断开，使液压泵停转。在加
工过程中减慢液压缸的速度，同时减少动力消耗。
