常用主板前置音频接口AUDIO

合集下载

常见主板前置音频接线方式图解说明

常见主板前置音频接线方式图解说明

常见主板前置音频接线方式图解说明
我们购买电脑进行安装的时候,常常需要把主板上面的音频连接到相箱的前面板上,下面我们说了解一下关于常见主板前置音频线的接线方式!这样我们就可以很方便的使用各种外接音频设备啦!如耳机,音箱等!
现市场上各种机箱的前置音频面板接线大概分为4种:标准7线接口、简化7线接口、5线接口、4线接口。

对于5线、4线接口的面板,由于制造不符合标准,即使连接以后也不能组成正常的回路,后置无法正常发声的;对于这种面板的接法,由于无法实现前后置音频都能正常发声,这里就不说了。

看看现在市面上,一般机箱音频线的标示:
大多数主板目前有2种前置音频定义1种为14pin一种为10pin 主要以10pin为主,下面分别介绍2种定义针脚的接法
第一种、14针接口
标准7线接法:
1----MIC IN 2-----GND
3----MIC POWER 4-----不接
5----LINE OUT FR 6----- LINE OUT RR
7----不接 8-----空
9----LINE OUT FL 10---- LINE OUT FR
11---12闭合 13-14闭合
简化7线接法:
1---Mic IN 2---GND
3---MIC Bias 4----不接
5---SPKOUT-R 6---SPKOUT-R
7----不接 8----空
9----SPKOUT-L 10----SPKOUT-L
11---12闭合 13-14闭合
第二种、10针接口
前置音频接口位置如下图:
好了,通过以上的说明,相信大家已经掌握了关于主板前置面板音频接线的方式了吧!现在你可以插上你的音箱来开启视听之旅啦!。

AC97与HD Audio前置音频连接针脚定义

AC97与HD Audio前置音频连接针脚定义

A C97与H D A u d i o前置音频连接针脚定义1、AC’97的前置音频接口定义和连接①、主板前置音频连接座和针脚定义,如下图:在连接前置音频之前,主板的前置音频连接座的5和6,9和10针上面有跳线帽短接,连接前置音频线时需要取下。

如果取下后不连接前置音频线,后置就没有音频信号输出。

②、前置音频面板的插座一般情况下,符合AC97标准的前置音频连接线至少有7根:1AUD_MIC_IN前置麦克输入。

2AUD_GND模拟音频电路的地线。

3AUD_MIC_BIAS麦克偏置。

5AUD_FPOUT_R输出音频信号至前置右声道。

6AUD_RET_R音频信号从前置右声道返回。

9AUD_FPOUT_L输出音频信号至前置左声道。

10AUD_RET_L音频信号从前置左声道返回。

还有把5/6和9/10各自合并为一根线,同时5/6和9/10又通过导线连接,共5线7个插针的。

也可以认为符合AC97标准。

因为5/9是输出到前置耳机,6/10是通过耳机插座的常闭开关返回再连接到后置音频输出插座。

当没有插前置耳机时,音频信号经耳机插座返回到后置音频输出,后置音箱输出声音。

插前置耳机后,插座的常闭开关断开,音频信号不能返回到后置音频输出,后置音箱无声音输出。

标准的7线连接是前后置音箱不能同时使用。

如果是5线7针的,由于5/6和9/10通过导线短接,音频信号不再经耳机插座开关返回,所以前后置音箱可同时使用。

③、前置音频的连接AC’97标准中规定了前置音频接线规则,并给出示意图:下面是实际接线图例:2、HDAudio的前置音频接口定义和连接①、主板前置音频连接座和针脚定义,如下图:HDAudio为了在连接针座方面与AC’97兼容,仍然采用2X5的插针座。

与AC’97不同的是取消了5/6,9/10的跳线帽,另外针脚定义和名称也不相同。

下面是HDAudio与AC’97的针脚定义对比:从上面的对比表可以看出,10个针脚里第1、2、3、5、9虽然名字有所变化,其功能没有改变。

耳机插在机箱前面没声音解决方法

耳机插在机箱前面没声音解决方法

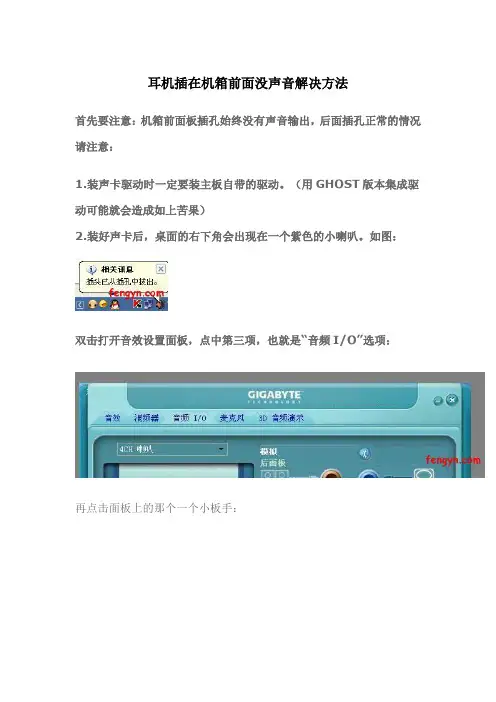

耳机插在机箱前面没声音解决方法首先要注意:机箱前面板插孔始终没有声音输出,后面插孔正常的情况请注意:1.装声卡驱动时一定要装主板自带的驱动。

(用GHOST版本集成驱动可能就会造成如上苦果)2.装好声卡后,桌面的右下角会出现在一个紫色的小喇叭。

如图:双击打开音效设置面板,点中第三项,也就是“音频I/O”选项:再点击面板上的那个一个小板手:会弹出另一面板,有三个选项:1.禁用前面板插孔检测2.当插入正面耳机时,关闭后面板输出3.当插入设备时,开启自动弹出对话框如图所示:默认选中的是第二项和每三项,这里我们要选中第一项,在前面的方框里打勾。

此时第二项会变为灰色,你现在可以把音箱插入前置面板,尽情享受美妙的音乐了!另外还要注意有的这样设置;在Intel的大力推广下,目前市场上内挚緿Audio声卡芯片的主板越来越多,而现在很多中低档机箱的前置音频接口模块还是AC’97 标准,如此搭配造成很多用户的前置音频接口无法正常使用,出现诸如插入麦克风无法正常录音、前置耳机接口无声音等故障。

下面笔者就以华硕M2A-VM主板为例,谈谈如何正确设置,使HD Audio声卡兼容AC’97前置音频模块。

步骤1确定硬件连接:先确保主板与机箱前置面板正确连接,具体连接方法见自己主板说明书。

步骤2打开前置音频控制:在右下角音量控制小喇叭上右键->打开音量控制->选项->属性->把Front(前置音频口)、Front Pink In (前置麦克风口)和Rear Pink In(后置麦克风口)三项都打上勾,确定回到音量控制界面,看看三项有没有静音或者音量调到了最小,速度调整。

如果还没有声音:步骤3调整主板设置,使HD声卡兼容AC'97标准音频接线:进入BIOS设置界面,进入Advanced(高级设置)窗口,选择Onboard Device Configuration,将Front Panel Type(前面板类型)选项由默认的HD Audio 改成AC’97,最后重启机器就可以了。

主板前置音频接口接法

主板前置音频接口接法

主板前置音频接口接法1 、AUD_MIC 前面板麦克输入2、AUD_GND模拟音频电路用地线3、AUD_MIC_BIAS 麦克供电电源4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、AUD_FPOUT_R 前面板右声道音频信号6、AUD_RET_R 前面板右声道音频信号返回7、HP_ON 保留给将来耳机放大电路用8、KEY 空针脚9、AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板左声道音频信号返回,AUDIO的十针设计可应用于带有功率放大器和音箱的高档机箱,也可以应用于普通机箱的前置耳麦插口。

由于第4针脚是给功率放大器提供+5V电源用的,所以在连接普通机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚,否则会烧主板和耳麦的。

如果不使用前置音频插口,针脚5 & 6, 9 & 10 必须用跳线帽短接,这样输出信号才会转到后面的音频端口。

否则后面的Line-Out音频接口将不起作用。

目前机箱前置耳麦插口的种类和连接:一、基本按Intel® 的I/O面板连接规范设计,提供7条连接线:这种前置音频插口的耳机插孔带有弹簧开关,多了两条左右声道返回主板的连线(LINE OUT RL和LINE OUT RR)。

采用这种耳机插孔的机箱,其背面的音频输出插孔用于连接音箱,前置插孔用于连接耳机。

当使用前置插孔连接耳机时,自动断开背面的音箱,拔出耳机时自动连接到音箱。

7条线与主板的前置音频接口JAUD1的连接方式如下:麦克输入(MIC IN)————————>①地线(GND)————————————>②麦克电源(MIC POWER)——————>③面板右声道输出(LINE OUT FR)————>⑤面板右声道返回(LINE OUT RR)————>⑥面板左声道输出(LINE OUT FL) ————>⑨面板左声道返回(LINE OUT RL) ————>⑩[请注意:⑴AUDIO的麦克连接,MIC IN连接到1脚,MIC POWER连接到3脚,如果接反了会导致麦克没有输入或音量很小;⑵一定要连接地线,必须连接到2脚;⑶第5、9脚连接左右声道输出,第6、10脚连接左右声道返回。

如何接前面板音源线

如何接前面板音源线

如何接前面板音源线主板说明书上说的很笼统啊,我的是双敏的UP6PENS 865PE ,有十个接口的其中第8针是空脚常用主板前置音频接口AUDIO是按Intel® 的I/O面板连接规范设计的。

针脚定义(AUDIO)如下:1 、AUD_MIC 前面板麦克输入2、 AUD_GND 模拟音频电路用地线3、 AUD_MIC 麦克供电电源4、 AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、 AUD_FPOUT_R 前面板右声道音频信号6、 AUD_RET_R 前面板右声道音频信号返回7、 HP_ON 保留给将来耳机放大电路用8、 KEY 空针脚9、 AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号AUDIO的十针设计可应用于带有功率放大器和音箱的高档机箱,也可以应用于普通机箱的前置耳麦插口。

由于第4针脚是给功率放大器提供+5V电源用的,所以在连接普通机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚,否则会烧主板和耳麦的。

如果不使用前置音频插口,针脚5 & 6, 9 & 10 必须用跳线帽短接,这样输出信号才会转到后面的音频端口。

否则后面的Line-Out音频接口将不起作用。

目前机箱前置耳麦插口的种类和连接:一、基本按Intel® 的I/O面板连接规范设计,提供7条连接线:这种前置音频插口的耳机插孔带有弹簧开关,多了两条左右声道返回主板的连线(LINE OUT RL和LINE OUT RR)。

采用这种耳机插孔的机箱,其背面的音频输出插孔用于连接音箱,前置插孔用于连接耳机。

当使用前置插孔连接耳机时,自动断开背面的音箱,拔出耳机时自动连接到音箱。

7条线与主板的前置音频接口JAUD1的连接方式如下:麦克输入(MIC IN)————————>①地线(GND)————————————>②麦克电源(MIC POWER)——————>③面板右声道输出(LINE OUT FR)————>⑤面板右声道返回(LINE OUT RR)————>⑥面板左声道输出(LINE OUT FL) ————>⑨面板左声道返回(LINE OUT RL) ————>⑩[请注意:⑴AUDIO的麦克连接,MIC IN连接到1脚,MIC POWER连接到3脚,如果接反了会导致麦克没有输入或音量很小;⑵一定要连接地线,必须连接到2脚;1⑶第5、9脚连接左右声道输出,第6、10脚连接左右声道返回。

AC与HDAudio前置音频连接针脚定义

AC与HDAudio前置音频连接针脚定义

AC97与HDAudio前置音频连接针脚定义1、AC’97的前置音频接口定义和连接①、主板前置音频连接座和针脚定义,如下图:在连接前置音频之前,主板的前置音频连接座的5和6,9和10针上面有跳线帽短接,连接前置音频线时需要取下。

如果取下后不连接前置音频线,后置就没有音频信号输出。

②、前置音频面板的插座一般情况下,符合AC97标准的前置音频连接线至少有7根:1AUD_MIC_IN前置麦克输入。

2AUD_GND模拟音频电路的地线。

3AUD_MIC_BIAS麦克偏置。

5AUD_FPOUT_R输出音频信号至前置右声道。

6AUD_RET_R音频信号从前置右声道返回。

9AUD_FPOUT_L输出音频信号至前置左声道。

10AUD_RET_L音频信号从前置左声道返回。

还有把5/6和9/10各自合并为一根线,同时5/6和9/10又通过导线连接,共5线7个插针的。

也可以认为符合AC97标准。

因为5/9是输出到前置耳机,6/10是通过耳机插座的常闭开关返回再连接到后置音频输出插座。

当没有插前置耳机时,音频信号经耳机插座返回到后置音频输出,后置音箱输出声音。

插前置耳机后,插座的常闭开关断开,音频信号不能返回到后置音频输出,后置音箱无声音输出。

标准的7线连接是前后置音箱不能同时使用。

如果是5线7针的,由于5/6和9/10通过导线短接,音频信号不再经耳机插座开关返回,所以前后置音箱可同时使用。

③、前置音频的连接AC’97标准中规定了前置音频接线规则,并给出示意图:下面是实际接线图例:2、HDAudio的前置音频接口定义和连接①、主板前置音频连接座和针脚定义,如下图:HDAudio为了在连接针座方面与AC’97兼容,仍然采用2X5的插针座。

与AC’97不同的是取消了5/6,9/10的跳线帽,另外针脚定义和名称也不相同。

下面是HDAudio 与AC’97的针脚定义对比:从上面的对比表可以看出,10个针脚里第1、2、3、5、9虽然名字有所变化,其功能没有改变。

HD声卡主板前置面板音频接口连接方法

HD声卡主板前置面板音频接口连接方法

(铁老虎:) 黑潮前置面板连接方法(也适用于所有的HD声卡主板)英特尔的AC’97声卡标准在PC全面实施后,让计算机用户享受到了集成声卡的经济实惠和优美的音质。

随着用户对高保真家庭影院级PC的需求,AC’97已经不能满足。

于是Intel与杜比(Dolby)公司合力推出新一代的High Definition Audio(HD Audio 高保真音频)音频规范。

HD Audio比AC’97作了那些技术革新?从下面的对比表可以看出有9项重大的革新。

一、Azalia Link总线HD Audio与AC’97相比,最根本技术革新是总线方式的改变。

AC’97用AC-Link与外部的Codec(数/模转换解码器)相连接。

如下图:AC’97软声卡的数字音频控制器、AC-Link和控制器整合在ICH(南桥)内,控制器通过AC-Link总线与外部的Codec芯片连接。

AC-Link总线有5条信号线,并采用固定带宽分配方式,总带宽仅为11.5MB/s。

DMA(直接访问内存)采用预定义方式。

Codec提供主时钟源。

HD Audio采用全新的Azalia-Link与外部的Codec连接。

如下图:HD Audio控制器也整合在ICH(南桥)内,通过Azalia-Link总线与外部的Codec 芯片连接。

Azalia-Link总线比AC-Link增加了DMA控制器,而且是动态分配。

同时Azalia-Link引入了数据流概念,每个CODEC为一条数据流,每条数据流分配一个DMA,随机接入的CODEC的改变,启用的DMA也就改变。

这样就实现了HD Audio 的带宽动态分配。

HD Audio的单通道输入带宽达到24MB/s,输出通道带宽达到48MB/s。

为实现高保真音频提供了硬件条件。

从“HD Audio的流Link概念图解”可以看到Azalia-Link总线的信号传输与AC’97完全不同。

由于Azalia-Link总线的动态分配DMA和带宽,引入数据流等新的技术,所以HD Audio整合声卡的内部音频设计精度达到32bit/192KHz,最终输出可以达到24bit/192KHz,这意味着它能够对DVD-Audio、DVD-Video 进行良好的支持。

AC97和HD Audio前置音频线的接法

AC97和HD Audio前置音频线的接法

AC97和HD Audio前置音频线的接法英特尔在AC97音频标准之后,又推出了HD(高保真)音频标准。

微软的新操作系统vista推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明,供各位参考。

一、英特尔AC97前置音频接口的规范要点音量控制界面各项目的含义:主音量:声卡总音量波形:音乐音量软件合成器:软效果器插件音量Front:前置音箱音量Rear:后置音箱音量Subwoofer:环绕音箱音量Center:中置音箱音量Side:旁置音箱音量(适用于7.1音箱)SPDIF:数字接口音量控制(说明:上述项目中,一般用户选择前面的2项就足够了)Front Green In:前面板绿色插孔(默认为音箱、耳机)Front Pink In:前面板粉色插孔(默认为话筒、麦克风)Rear Green In:后面板绿色插孔(默认为音箱、耳机)Rear Pink In:后面板粉色插孔(默认为话筒、麦克风)Rear Blue In:后面板蓝色插孔(默认为音箱、耳机)Rear Grey In:后面板灰色插孔Rear Orange In:后面板橘红色插孔Rear Black In:后面板黑色插孔六、Realtek ALC883声卡与AC97声卡音量控制面板的差异6.1、音量控制面板的标题差异AC97音量控制面板标题为“音量控制”。

HD音量控制面板标题为“主音量”。

下图是音量控制面板的“播放”/output音量调整面板。

除了标题不同外,基本相同,每个音频设备下面的音量滑动条都是可以调节的。

6.2、控制面板“属性”的差异AC97的“属性”通过面板上面的“播放”/“录音”来选择播放/录音设备。

HD的“属性”通过面板上面的“属性”下拉菜单选择输出/输入设备。

6.3、录音/input音量控制的差异AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。

HD AUDIO

HD AUDIO

一、HD机箱前置面板连接1、HD Audio前置音频面板的新变化前置音频面板有两个音频插口。

这两个音频插口在AC97里是分工明确的,粉色的是插麦克,绿色的是插耳机。

HD Audio则改为智能插口,两个插口都是双声道,既可以插耳机也可以插麦克,通过软件自动识别。

因此,主板上的前置音频插座的针脚定义有了改变。

2、HD Audio的前置音频接口针脚定义从上面的图可以看到最明显的是HD Audio取消了5/6,9/10的跳线帽,同时针脚定义的名称也有了很大改变。

下面是AC97的前置音频插座和针脚定义,可以与HD Audio的对比看出变化。

下面是HD Audio与AC’97的针脚定义对比表:从上表可以看出,第1、2、3、5、9虽然名字有所变化,其功能没有改变。

这就可以使HD Audio前置音频插座与AC97的前置音频面板兼容。

目前市场上还没有HD Audio前置面板的机箱,都是AC97的。

如果把AC97的前置音频面板连接到HA Audio的前置音频插座上,基本上与原来接到AC97插座一样,还是要把AC97的麦克输入(MIC_IN)连接1针,把麦克偏置(MIC_BIAS)连接在3针(如果机箱提供MIC_BIAS就连接,没有就不用)。

同样把前置右声道输出(FPOUT_R)接到5针,前置右声道返回(RET_R)接到6针(也可以不接)。

前置左声道输出(FPOUT_L)接到9针,前置左声道返回(RET_L)接到10针(也可以不接)。

地线(GND)接到2针。

参见下图:(注:第三针如果有的话一定要接上,不然麦克风会只有一个声道)AC97的连接请看后面第七节。

二、驱动程序AC’97的驱动程序一般是由CODEC芯片厂商提供,主板搭配的CODEC芯片不同,驱动也就不同。

HD Audio把驱动分为两层:总线驱动(Bus Driver)和功能驱动(Function Drivers),其中“总线驱动”由操作系统厂商开发,对于Windows来说就是微软开发提供,称之为通用音频结构(UAA)高清晰度音频类驱动程序(HD Audio Bus Driver)。

联想主板前置-USB-音频-等接线图

联想主板前置-USB-音频-等接线图

联想主板前置USB 音频等接线图联想主板接线图F usb1 实例图示及对应接线图:F usb2 实例图示及对应接线图:F usb3 实例图示及对应接线图:联想主板13针前置音频实例图示及对应接线图:联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种:标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板,由于制造不符合标准,即使连接以后也不能组成正常的回路,后置无法正常发声的;对于这种面板的接法,由于无法实现前后置音频都能正常发声,这里就不说了。

看看现在市面上,一般机箱音频线的标示:BIOSTAR 两种前置音频接口和对应的接线方法:第一种、14针接口标准7线接法:1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法:1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图:注意:用户将连接器连接PC前置音频输出时,此时后置音频无输出!补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口,在这个USB设备日渐丰富的年代,这极大地方便了我们。

主板HD+Audio接口与前置耳机面板连接解决方案

主板HD+Audio接口与前置耳机面板连接解决方案

主板HD Audio接口与前置耳机面板连接解决方案最近帮一兄弟配了一台电脑,发现竟然出现了前置面板上的声音插孔不能使用...查了很多资料,终于搞明白了.主板HD Audio接口与前置耳机面板连接解决目前,很多主板内置声卡都使用HD Audio芯片(如AD公司AD1988A(B),realtek公司ALC88*系列等),并带有前置音频接口,但目前市场上的机箱前置音频接口都还是使用AC97 的接线配置,照成很多用户前置音频接口无法正常使用,如插入话筒无反应,插入耳机后无反应或与后置音频接口同时出声等等故障。

现列举ASUS M2N主板前置音频接口的接线方法,以供参考:主板前置音频接口图:其中每脚信号定义如下:MIC2_L:话筒左声道接口MIC2_R:话筒右声道接口HP_R:耳机右声道接口JACK_SENSE:插座感应信号线HP_L:耳机左声道接口AGND:模拟信号地线PRESENSE:前面板接入感应线MIC2_JD:话筒插座感应信号线HP_HD:耳机插座感应信号线在此可以看出,HD Audio与AC97的接线有明显的不同之处,在接口中多出4根感应信号线,这4根感应线也就决定了前置面板能否正常使用!!(即使耳机,话筒接线无误)HD Audio要求音频插座配有一个独立的常开开关。

开关一端通过并行的电阻网连接到CODEC芯片的探测Pin(SENSE_RETURN),另一端连接到CODEC的探测Pin SENSE_SEND端。

有插头插入时,开关闭合,插头拔出开关断开。

CODEC里的“Pin Sense”控制器通过探测电路的电阻网络感知是哪一个插座有插头插入/拔出,并在控制器的“Presence Detect”bit(s)写入相应的代码,然后经过软件提示给用户。

声卡控制面板中应打开AudioESP:这样当耳机插座插入耳机后,会弹出AudioESP设置窗口,询问插入的是何种音频设备:当话筒插座插入话筒后,会弹出AudioESP设置窗口,询问插入的是何种音频设备:直接确定即可,同时后面板相应插座即被屏蔽,拔出前面板插头后,后面板自动恢复。

主板前置音频连接座和针脚定义

主板前置音频连接座和针脚定义

①、主板前置音频连接座和针脚定义,如下图:在连接前置音频之前,主板的前置音频连接座的5和6,9和10针上面有跳线帽短接,连接前置音频线时需要取下。

如果取下后不连接前置音频线,后置就没有音频信号输出。

②、前置音频面板的插座一般情况下,符合AC97标准的前置音频连接线至少有7根:1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 模拟音频电路的地线。

3 AUD_MIC_BIAS 麦克偏置。

5 AUD_FPOUT_R 输出音频信号至前置右声道。

6 AUD_RET_R 音频信号从前置右声道返回。

9 AUD_FPOUT_L 输出音频信号至前置左声道。

10 AUD_RET_L 音频信号从前置左声道返回。

还有把5/6和9/10各自合并为一根线,同时5/6和9/10又通过导线连接,共5线7个插针的。

也可以认为符合AC97标准。

因为5/9是输出到前置耳机,6/10是通过耳机插座的常闭开关返回再连接到后置音频输出插座。

当没有插前置耳机时,音频信号经耳机插座返回到后置音频输出,后置音箱输出声音。

插前置耳机后,插座的常闭开关断开,音频信号不能返回到后置音频输出,后置音箱无声音输出。

标准的7线连接是前后置音箱不能同时使用。

如果是5线7针的,由于5/6和9/10通过导线短接,音频信号不再经耳机插座开关返回,所以前后置音箱可同时使用。

③、前置音频的连接AC’97标准中规定了前置音频接线规则,并给出示意图:下面是实际接线图例:2、HD Audio的前置音频接口定义和连接①、主板前置音频连接座和针脚定义,如下图:HD Audio为了在连接针座方面与AC’97兼容,仍然采用2X5的插针座。

与AC’97不同的是取消了5/6,9/10的跳线帽,另外针脚定义和名称也不相同。

下面是HD Audio与AC’97的针脚定义对比:从上面的对比表可以看出,10个针脚里第1、2、3、5、9虽然名字有所变化,其功能没有改变。

仍然是用于音频输入/输出的。

主板前置音频接口精品

主板前置音频接口精品

常用主板前置音频接口AUDIO是按Intel® 的I/O面板连接规范设计的。

针脚定义(AUDIO)如下:1 、AUD_MIC 前面板麦克输入2、AUD_GND 模拟音频电路用地线3、AUD_MIC_BIAS 麦克供电电源4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、AUD_FPOUT_R 前面板右声道音频信号6、AUD_RET_R 前面板右声道音频信号返回7、HP_ON 保留给将来耳机放大电路用8、KEY 空针脚9、AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号AUDIO的十针设计可应用于带有功率放大器和音箱的高档机箱,也可以应用于普通机箱的前置耳麦插口。

由于第4针脚是给功率放大器提供+5V电源用的,所以在连接普通机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚,否则会烧主板和耳麦的。

如果不使用前置音频插口,针脚5 & 6, 9 & 10 必须用跳线帽短接,这样输出信号才会转到后面的音频端口。

否则后面的Line-Out音频接口将不起作用。

目前机箱前置耳麦插口的种类和连接:一、基本按Intel® 的I/O面板连接规范设计,提供7条连接线:这种前置音频插口的耳机插孔带有弹簧开关,多了两条左右声道返回主板的连线(LINE OUT RL和LINE OUT RR)。

采用这种耳机插孔的机箱,其背面的音频输出插孔用于连接音箱,前置插孔用于连接耳机。

当使用前置插孔连接耳机时,自动断开背面的音箱,拔出耳机时自动连接到音箱。

7条线与主板的前置音频接口JAUD1的连接方式如下:麦克输入(MIC IN)————————>①地线(GND)————————————>②麦克电源(MIC POWER)——————>③面板右声道输出(LINE OUT FR)————>⑤面板右声道返回(LINE OUT RR)————>⑥面板左声道输出(LINE OUT FL) ————>⑨面板左声道返回(LINE OUT RL) ————>⑩[请注意:⑴AUDIO的麦克连接,MIC IN连接到1脚,MIC POWER连接到3脚,如果接反了会导致麦克没有输入或音量很小;⑵一定要连接地线,必须连接到2脚;1⑶第5、9脚连接左右声道输出,第6、10脚连接左右声道返回。

AC97和HD_Audio前置音频线的接法

AC97和HD_Audio前置音频线的接法

AC97和HD Audio前置音频线的接法为购置P5K-E做功课,查询众多网友提出的问题时发现一个比较引起共同关注的问题,那就是声卡方面的设置及驱动。

据网友透露在P5K-E的声卡驱动方面不是很完善,明显症状为安装驱动后进入系统时间过长,参照华硕官方给出解决办法,小弟下载了版主所提供的解决办法:安装4580驱动,目前小弟已下载,但因新机未至,所以不能测试,待测试后再行提供。

这个驱动好像并未公开,所以找不到的兄弟请暂等一下。

另外还有一个就是主板与前置音频输出的连接办法,P5K-E提供了AC97和HD模式,好像现在大多数主板都支持这二种模式,所以就发布出来,供大家参考。

英特尔在AC97音频标准之后,又推出了HD(高保真)音频标准。

微软的新操作系统vista 推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明,供各位参考。

一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

要点如下:1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

前面板音频连接器设计要支持立体声音频输出(耳机或有源音箱)以及麦克输入(一个单声道)。

麦克输入(一个单声道)连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号,外环端接麦克音频偏置信号。

2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是:当前面板插座没有使用时,主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。

最新主板HDAudio接口与前置耳机面板连接解决方案

最新主板HDAudio接口与前置耳机面板连接解决方案

主板H D A u d i o接口与前置耳机面板连接解决方案主板HD Audio接口与前置耳机面板连接解决方案最近帮一兄弟配了一台电脑,发现竟然出现了前置面板上的声音插孔不能使用...查了很多资料,终于搞明白了.主板HD Audio接口与前置耳机面板连接解决目前,很多主板内置声卡都使用HD Audio芯片(如AD公司AD1988A(B),realtek公司ALC88*系列等),并带有前置音频接口,但目前市场上的机箱前置音频接口都还是使用AC97 的接线配置,照成很多用户前置音频接口无法正常使用,如插入话筒无反应,插入耳机后无反应或与后置音频接口同时出声等等故障。

现列举ASUS M2N主板前置音频接口的接线方法,以供参考:主板前置音频接口图:其中每脚信号定义如下:MIC2_L:话筒左声道接口MIC2_R:话筒右声道接口HP_R:耳机右声道接口JACK_SENSE:插座感应信号线HP_L:耳机左声道接口AGND:模拟信号地线PRESENSE:前面板接入感应线MIC2_JD:话筒插座感应信号线HP_HD:耳机插座感应信号线在此可以看出,HD Audio与AC97的接线有明显的不同之处,在接口中多出4根感应信号线,这4根感应线也就决定了前置面板能否正常使用!!(即使耳机,话筒接线无误)HD Audio要求音频插座配有一个独立的常开开关。

开关一端通过并行的电阻网连接到CODEC芯片的探测Pin(SENSE_RETURN),另一端连接到CODEC的探测Pin SENSE_SEND端。

有插头插入时,开关闭合,插头拔出开关断开。

CODEC里的“Pin Sense”控制器通过探测电路的电阻网络感知是哪一个插座有插头插入/拔出,并在控制器的“Presence Detect” bit(s)写入相应的代码,然后经过软件提示给用户。

声卡控制面板中应打开AudioESP:这样当耳机插座插入耳机后,会弹出AudioESP设置窗口,询问插入的是何种音频设备:当话筒插座插入话筒后,会弹出AudioESP设置窗口,询问插入的是何种音频设备:直接确定即可,同时后面板相应插座即被屏蔽,拔出前面板插头后,后面板自动恢复。

AC97与HDAudio前置音频连接针脚定义

AC97与HDAudio前置音频连接针脚定义

AC97与HD Audio 前置音频连接针脚定义1、AC 97的前置音频接口定义和连接① 、主板前置音频连接座和针脚定义,如下图:图9 AC9了前置音频连接针脚定文AUD_IIC_IN f 麦克输入) ;叵叵1AUD_GND (音频电跆能线、 AUD_IIC_BIAS € 麦克端置〉AUD_VCC (为摸釵功放提供4■已O AUD_FPOLFT_R (§5置右声道输出、E 叵AUD_RET_R (前置右声道返回》 HP-ON f 保留) | 了 |KEY (无针脚)AUD_FPOUT_L (前置左声道输出计J3回AUD RET L (前置左声宜返回》在连接前置音频之前,主板的前置音频连接座的 5和6, 9和10针上面有跳线帽短接,连接前置音频 线时需要取下。

如果取下后不连接前置音频线,后置就没有音频信号输出。

② 、前置音频面板的插座2右声道输出 告右声道返回4左声道返冋5左声道输出5麦克愉入AEZg图10符合AC9了标淮的前置咅频插座麦克耳机1地线 2麦克偏置 3般情况下,符合AC97标准的前置音频连接线至少有7根:i@AUD GNR書露蠹i 输 出转换 FP_OUT_R 不能用于插座探测 -----------------------------⑥二FP _RETURN_R耳机AUD 5V書驾昔频接口机韬前宣音频商板FP OUT LFP_RETURN _L1 AUD_MIC 」N 前置麦克输入。

2 AUD_GND 模拟音频电路的地线。

3 AUD_MIC_BIAS 麦克偏置。

5 AUD_FPOUT_R 输出音频信号至前置右声道。

6 AUD_RET_R 音频信号从前置右声道返回。

9 AUD_FPOUT_L 输出音频信号至前置左声道。

10 AUD_RET_L 音频信号从前置左声道返回。

还有把5/6和9/10各自合并为一根线,同时5/6和9/10又通过导线连接,共5线7个插针的。

也可 以认为符合AC97标准。

主板前置USB和音频AUDIO插线接法大全

主板前置USB和音频AUDIO插线接法大全

主板前置USB和音频AUDIO插线接法大全主板前置USB插线接法大全主板前置USB插线接法大全机箱前置USB线如何与主板进行连接,对于一些新手有一定难度,要知道一旦接线出错,轻则无法使用USB设备,重则烧毁USB设备或主板。

一、机箱前置USB接线的定义:首先还是了解一下机箱上前置USB各个接线的定义。

通常情况下:红线:电源正极(接线上的标识为:+5V或VCC);白线:负电压数据线(标识为:Data-或USB Port -);绿线:正电压数据线(标识为:Data+或USB Port +);黑线:接地(标识为:GROUND或GND)。

某些机箱厂商基于其本身的工艺设计要求,信号线的颜色会与上面介绍的不尽相同,而且考虑到与主板接线的方便性、准确性、通用性,有的机箱厂商将USB线做到一个模块上。

有的机箱厂商考虑到USB 线与主板连接时的通用性,则将信号线进行分散并对每一根信号线作以标识,为了适应很多类型的USB接口。

但无论机箱的USB线如何定义,只要明白主板上前置USB接口的每一根针是如何定义的,就不会将USB线接错!二、主板USB针脚的定义:下面再来看一下主板上的USB针脚定义,虽然目前各品牌主板上扩展的USB针脚定义各不相同,但不外乎以下几大类型与接线方法:第一类:8针型:该类型的针脚是1999年以前生产的主板所用,不过目前少数P4级(低档)主板也有采用这种类型的针脚。

通常接线方法:将红线插入USB针脚1与针脚2,余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚(见图一),第二种接线方式是与第一组接线正好相反(见图二)。

第二类:9针型:该类型的USB针脚多为最近新出的主板,多见于支持Pentium 4或Athlon XP芯片组的主板,尤其是支持USB2.0的主板。

该类型的USB针脚接线较为统一,可通用于大多数主板。

第三类:10针型:采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板,接法较前两种类型来说要乱得多,总结下来大致有五种接法:一般来说针脚1就是第一组USB的电源正极,分辨针脚1方法就是看其主板上的标识,有的直接标"1"、有的则是黑色三角或用白粗线条表示。

主板前置音频接口连接手册

主板前置音频接口连接手册

三一文库()〔主板前置音频接口连接手册〕*篇一:常用主板前置音频接口连接规范常用主板前置音频接口连接规范常用主板前置音频接口AUDIO是按Intel?的I/O面板连接规范设计的。

针脚定义(AUDIO)如下:1、AUD_MIC前面板麦克输入2、AUD_GND模拟音频电路用地线3、AUD_MIC_BIAS麦克供电电源4、AUD_VCC给模拟音频电路用的已滤波的+5V供电5、AUD_FPOUT_R前面板右声道音频信号6、AUD_RET_R前面板右声道音频信号返回7、HP_ON保留给将来耳机放大电路用8、KEY空针脚9、AUD_FPOUT_L前面板左声道音频信号10、AUD_RET_L前面板左声道音频信号返回AUDIO的十针设计可应用于带有功率放大器和音箱的高档机箱,也可以应用于普通机箱的前置耳麦插口。

由于第4针脚是给功率放大器提供+5V电源用的,所以在连接普通机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚,否则会烧主板和耳麦的。

如果不使用前置音频插口,针脚56,910必须用跳线帽短接,这样输出信号才会转到后面的音频端口。

否则后面的Line-Out音频接口将不起作用。

目前机箱前置耳麦插口的种类和连接:一、基本按Intel?的I/O面板连接规范设计,提供7条连接线:这种前置音频插口的耳机插孔带有弹簧开关,多了两条左右声道返回主板的连线(LINEOUTRL和LINEOUTRR)。

采用这种耳机插孔的机箱,其背面的音频输出插孔用于连接音箱,前置插孔用于连接耳机。

当使用前置插孔连接耳机时,自动断开背面的音箱,拔出耳机时自动连接到音箱。

7条线与主板的前置音频接口JAUD1的连接方式如下:麦克输入(MICIN)————————①地线(GND)————————————②麦克电源(MICPOWER)———————③面板右声道输出(LINEOUTFR)————⑤面板右声道返回(LINEOUTRR)————⑥面板左声道输出(LINEOUTFL)————⑨面板左声道返回(LINEOUTRL)————⑩[请注意:?AUDIO的麦克连接,MICIN连接到1脚,MICPOWER连接到3脚,如果接反了会导致麦克没有输入或音量很小;?一定要连接地线,必须连接到2脚;?第5、9脚连接左右声道输出,第6、10脚连接左右声道返回。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

常用主板前置音频接口AUDIO是按Intel® 的I/O面板连接规范设计的。

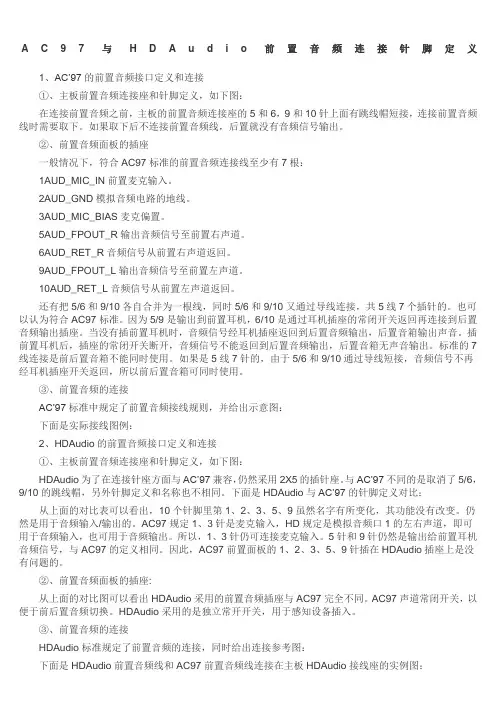

针脚定义(AUDIO)如下:
1 、AUD_MIC 前面板麦克输入
2、AUD_GND 模拟音频电路用地线
3、AUD_MIC_BIAS 麦克供电电源
4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电
5、AUD_FPOUT_R 前面板右声道音频信号
6、AUD_RET_R 前面板右声道音频信号返回
7、HP_ON 保留给将来耳机放大电路用
8、KEY 空针脚
9、AUD_FPOUT_L 前面板左声道音频信号
10、AUD_RET_L 前面板右声道音频信号
AUDIO的十针设计可应用于带有功率放大器和音箱的高档机箱,也可以应用于普通机箱的前置耳麦插口。

由于第4针脚是给功率放大器提供+5V电源用的,所以在连接普通机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚,否则会烧主板和耳麦的。

如果不使用前置音频插口,针脚5 & 6, 9 & 10 必须用跳线帽短接,这样输出信号才会转到后面的音频端口。

否则后面的Line-Out音频接口将不起作用。

目前机箱前置耳麦插口的种类和连接:
一、基本按Intel® 的I/O面板连接规范设计,提供7条连接线:
这种前置音频插口的耳机插孔带有弹簧开关,多了两条左右声道返回主板的连线(LINE OUT RL和LINE OUT RR)。

采用这种耳机插孔的机箱,其背面的音频输出插孔用于连接音箱,前置插孔用于连接耳机。

当使用前置插孔连接耳机时,自动断开背面的音箱,拔出耳机时自动连接到音箱。

7条线与主板的前置音频接口JAUD1的连接方式如下:
麦克输入(MIC IN)————————>①
地线(GND)————————————>②
麦克电源(MIC POWER)——————>③
面板右声道输出(LINE OUT FR)————>⑤
面板右声道返回(LINE OUT RR)————>⑥
面板左声道输出(LINE OUT FL) ————>⑨
面板左声道返回(LINE OUT RL) ————>⑩
[请注意:
⑴AUDIO的麦克连接,MIC IN连接到1脚,MIC POWER连接到3脚,如果接反了会导致麦克没有输入或音量很小;
⑵一定要连接地线,必须连接到2脚;1
⑶第5、9脚连接左右声道输出,第6、10脚连接左右声道返回。

]
二、其他几种连接线的,可以参考以下(5根连接线)的接法:
MIC POWER----接麦克供电电源
MIC IN---------接麦克风输入
LINE OUT L-------接左声道输出
LINE OUT R ------接右声道输出
AUD_GND ------ 模拟音频电路用地线。
