高频电源工作原理

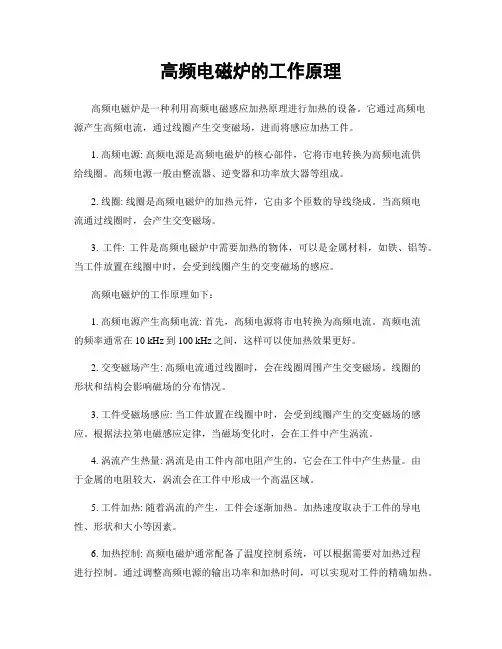

高频电磁炉的工作原理
高频电磁炉的工作原理高频电磁炉是一种利用高频电磁感应加热原理进行加热的设备。
它通过高频电源产生高频电流，通过线圈产生交变磁场，进而将感应加热工件。
1. 高频电源: 高频电源是高频电磁炉的核心部件，它将市电转换为高频电流供给线圈。
高频电源一般由整流器、逆变器和功率放大器等组成。
2. 线圈: 线圈是高频电磁炉的加热元件，它由多个匝数的导线绕成。
当高频电流通过线圈时，会产生交变磁场。
3. 工件: 工件是高频电磁炉中需要加热的物体，可以是金属材料，如铁、铝等。
当工件放置在线圈中时，会受到线圈产生的交变磁场的感应。
高频电磁炉的工作原理如下：1. 高频电源产生高频电流: 首先，高频电源将市电转换为高频电流。
高频电流的频率通常在10 kHz到100 kHz之间，这样可以使加热效果更好。
2. 交变磁场产生: 高频电流通过线圈时，会在线圈周围产生交变磁场。
线圈的形状和结构会影响磁场的分布情况。
3. 工件受磁场感应: 当工件放置在线圈中时，会受到线圈产生的交变磁场的感应。
根据法拉第电磁感应定律，当磁场变化时，会在工件中产生涡流。
4. 涡流产生热量: 涡流是由工件内部电阻产生的，它会在工件中产生热量。
由于金属的电阻较大，涡流会在工件中形成一个高温区域。
5. 工件加热: 随着涡流的产生，工件会逐渐加热。
加热速度取决于工件的导电性、形状和大小等因素。
6. 加热控制: 高频电磁炉通常配备了温度控制系统，可以根据需要对加热过程进行控制。
通过调整高频电源的输出功率和加热时间，可以实现对工件的精确加热。
高频电磁炉的工作原理可以总结为：高频电源产生高频电流，线圈产生交变磁场，工件受到磁场感应产生涡流，涡流产生热量使工件加热。
通过控制高频电源的输出功率和加热时间，可以实现对工件的精确加热。
高频电磁炉具有以下优点：1. 高效加热: 高频电磁炉加热速度快，热效率高，能耗低。
由于加热是通过涡流产生的，只有工件处于加热区域时才会发生加热，因此能够节省能源。

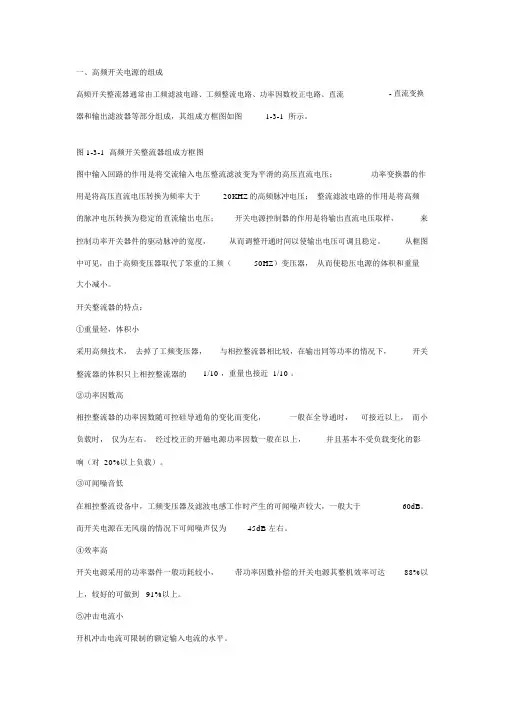

高频开关电源的基本原理
自激式电路出现最早。它的特点是电路简单、响应速度较快，但开关频率变化大、输出纹波
值较大，不易作精确的分析、设计，通常只有在小功率的情况下使用，如家电、仪器电源。
他激式开关电源需要外接的激励信号控制才能使变换电路工作，完成功率变换任务。
他源激式开关电源的特点是开关频率恒定、输出纹波小，但电路较复杂、造价较高、响应速
将电压基准电平和电流基准电平拉低，
将输出电流限制得很小， 使短路冲击的影响大大降低。
另一方面，它还能起输出软启动的作用。模块开机时，输出滤波电容上的电压为
0，所以模
块建立电压的过程中电流很大。而输出电流是经开关管的，如果没有相应措施，开关管很容
易在这个时候遭受过流冲击而损坏。开机时图1-3-3中电容C201上的电压UB为0，Q12、
这时变压器的极性突然反转为如图中所示的方向。副边的产生的反电动势、电感L的自感电
动势使D5导通，继续给负载供电。
另一方面，电感L还将通过D6续流。变压器的电感比储能电感L小得多，所以副边上的电
动势很小（远小于Uo）。虽然对于D6来说，副边产生的反电动势有碍于它的导通，但它远
20KHZ的高频脉冲电压； 整流滤波电路的作用是将高频
的脉冲电压转换为稳定的直流输出电压；
开关电源控制器的作用是将输出直流电压取样，
来
控制功率开关器件的驱动脉冲的宽度，
从而调整开通时间以使输出电压可调且稳定。
从框图
中可见，由于高频变压器取代了笨重的工频（
50HZ）变压器， 从而使稳压电源的体积和重量
并且基本不受负载变化的影
响（对20%以上负载）。
③可闻噪音低
在相控整流设备中，工频变压器及滤波电感工作时产生的可闻噪声较大，一般大于
电除尘高频电源原理性介绍
-- 输出短路处理
判断条件：二次电压小于15KV，二 次电流大于1/2 额定值。 检查：输出开路试验；
隔离开关是否接地，取样回 路是否正常，阻尼电阻是否烧断。
-- 输出开路处理
判断条件：二次电压大于65KV，二 次电流小于1/16 额定值。 检查：隔离开关是否断开，电场连 接线是否可靠，取样回路是否正常， 高压硅堆断开。当高频处在开 路状态时，实际二次输出电压瞬间 超过额定电压，手操器或上位机上 不会显示数值，高频电源立即自 动停止，并且提示输出开路故障。
串口通讯，广
泛应用于各种 自动控制系统中，尤
其适用于电除尘器振打、卸灰的时序
自动控制，具有多功能、高性能、配
置灵活、精度高、抗干扰能力强、通
信可靠、操作简单等特点。
通讯系统建立 通讯测试 IFIX数据采集 IFIX画面建立
Modubs TCP/IP
Modubs TCP/IP
网线 光纤
Modubs TRU
-- IGBT故障处理
判断条件：IGBT逆变器驱动板故障 状态闭合。 检查：IGBT是否损坏，驱动板是否 故障。
-- IGBT温度高处理 判断条件：IGBT温度高于报警设定 值。 检查：IGBT测温传感器是否故障， IGBT 是否异常，散热风机是否故障， 出气口是否堵塞。
-- 变压器温度高处理 条件：变压器油温高于报警设定值。 检查：变压器油温传感器是否故障， 变压器是否异常，散热风机是否故 障，出气口是否堵塞。
金华大维电子科技有限公司
高频电源原理 高频电源模化设计 高频电源风冷系统 高频电源与工频电源对比 高频电源操作 高频电源常见故障处理
场流 电直 器 馈号 压 反信 变 频 高 ④ 流 交 路 电 变 逆 MCU/DSP控制器③ ⑤ 流 直 统 路 系 电 热 流 散 整 ②⑥ 主回路配电 ①

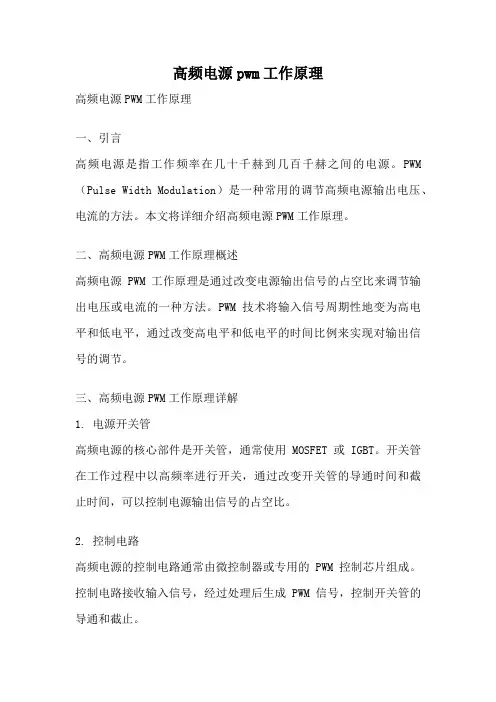

高频电源pwm工作原理
高频电源pwm工作原理高频电源PWM工作原理一、引言高频电源是指工作频率在几十千赫到几百千赫之间的电源。
PWM （Pulse Width Modulation）是一种常用的调节高频电源输出电压、电流的方法。
本文将详细介绍高频电源PWM工作原理。
二、高频电源PWM工作原理概述高频电源PWM工作原理是通过改变电源输出信号的占空比来调节输出电压或电流的一种方法。
PWM技术将输入信号周期性地变为高电平和低电平，通过改变高电平和低电平的时间比例来实现对输出信号的调节。
三、高频电源PWM工作原理详解1. 电源开关管高频电源的核心部件是开关管，通常使用MOSFET或IGBT。
开关管在工作过程中以高频率进行开关，通过改变开关管的导通时间和截止时间，可以控制电源输出信号的占空比。
2. 控制电路高频电源的控制电路通常由微控制器或专用的PWM控制芯片组成。
控制电路接收输入信号，经过处理后生成PWM信号，控制开关管的导通和截止。
3. 输出滤波电路高频电源的输出滤波电路用于滤除PWM信号中的高频成分，将输出信号平滑为直流信号。
通常使用电感和电容组成的滤波电路，能够有效滤除高频噪声。
四、高频电源PWM工作原理的优势1. 高效率高频电源PWM工作原理能够在开关管导通和截止时减小能量损耗，提高电源的整体效率。
2. 稳定性PWM技术能够快速响应输入信号的变化，通过微调PWM信号的占空比，能够使电源输出稳定在要求的电压或电流范围内。
3. 精度高通过精确控制PWM信号的占空比，能够实现对输出电压或电流的精确调节，满足不同应用场景的需求。
五、高频电源PWM工作原理的应用高频电源PWM工作原理广泛应用于各种需要稳定输出电压或电流的场景，如电子设备的电源模块、通信设备、工业自动化设备等。
六、总结高频电源PWM工作原理通过控制开关管的导通和截止，调节输出信号的占空比，实现对输出电压或电流的精确调节。
其优势在于高效率、稳定性和精度高，被广泛应用于各个领域。
开关电源高频变压器工作原理
开关电源高频变压器工作原理1开关电源高频变压器概述开关电源高频变压器是开关电源中不可或缺的重要元件，扮演着转换输出电压与电流、隔离输入输出的关键角色。
本文将围绕开关电源高频变压器的工作原理进行探究。
2高频变压器的构成与工作原理高频变压器主要由铁芯、绕组以及外壳组成。
铁芯分为铁氧体和磁性粉末铁芯两种，绕组分为一次绕组和二次绕组，外壳则可用于固定绕组和铁芯。
其工作原理类似于普通变压器，但存在一定区别。
开关电源高频变压器是在高频工作状态下工作的，因此需要采用高质量的材料和加工工艺。
同时，由于开关电源工作时需要快速地切换电路状态，因此高频变压器的工作频率也非常高，一般在几十千赫兹至上百千赫兹之间。
3高频变压器的工作过程高频变压器的工作过程可以分为两个部分：正半周和负半周。
3.1正半周在正半周电流通过一次绕组时，由于磁性铁芯产生的磁通量不停地变化，导致一次绕组中产生电动势。
此时，电动势会使得电流逆时针流向铁芯上，从而产生一个与二次绕组呈交叉的磁通，并在二次绕组上产生电势差。
因此，二次绕组中就会引发电流。
3.2负半周在负半周电流通过一次绕组时，由于磁性铁芯产生的磁通量的变化方向发生了变化，会导致电动势使电流向顺时针的方向流向铁芯上，从而在一次绕组中产生一个与二次绕组呈交叉方向的磁通，并直接在二次绕组上产生电势差，相应地，在二次绕组上引发电流。
4高频变压器的应用高频变压器广泛应用于开关电源、逆变器、变频器、电子变压器等领域，是许多现代电子设备的核心元件。
其中，开关电源是高频变压器的主要应用之一。
开关电源使用高频变压器扮演隔离输入输出、转换电压和电流的关键角色。
在开关电源中，高频变压器的质量和性能不仅决定着输出电流和电压的状况，还关系着输出电源的有效性、稳定性和可靠性。
5总结开关电源高频变压器作为开关电源的核心元件，其作用和重要性不可忽视。
对于高频变压器的工作原理及其应用，我们有了更加生动的了解和认识，相信该知识对于我们进一步了解开关电源工作机理会有很大的帮助。

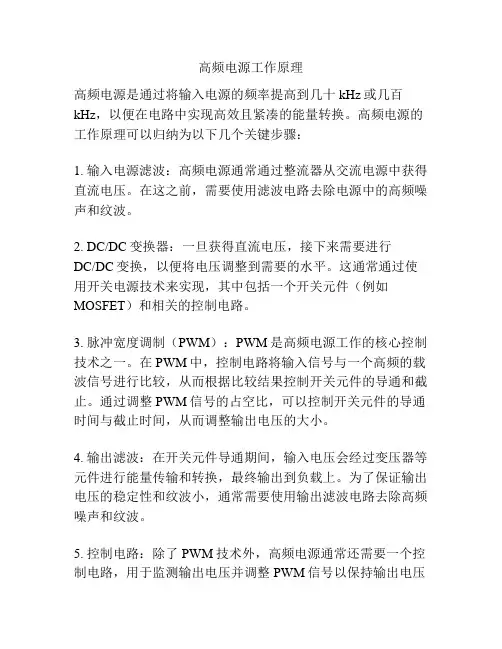

高频电源工作原理
高频电源工作原理
高频电源是通过将输入电源的频率提高到几十kHz或几百kHz，以便在电路中实现高效且紧凑的能量转换。
高频电源的工作原理可以归纳为以下几个关键步骤：
1. 输入电源滤波：高频电源通常通过整流器从交流电源中获得直流电压。
在这之前，需要使用滤波电路去除电源中的高频噪声和纹波。
2. DC/DC变换器：一旦获得直流电压，接下来需要进行
DC/DC变换，以便将电压调整到需要的水平。
这通常通过使用开关电源技术来实现，其中包括一个开关元件（例如MOSFET）和相关的控制电路。
3. 脉冲宽度调制（PWM）：PWM是高频电源工作的核心控制技术之一。
在PWM中，控制电路将输入信号与一个高频的载波信号进行比较，从而根据比较结果控制开关元件的导通和截止。
通过调整PWM信号的占空比，可以控制开关元件的导通时间与截止时间，从而调整输出电压的大小。
4. 输出滤波：在开关元件导通期间，输入电压会经过变压器等元件进行能量传输和转换，最终输出到负载上。
为了保证输出电压的稳定性和纹波小，通常需要使用输出滤波电路去除高频噪声和纹波。
5. 控制电路：除了PWM技术外，高频电源通常还需要一个控制电路，用于监测输出电压并调整PWM信号以保持输出电压
稳定。
控制电路通常包括反馈回路和误差放大器，通过比较输出电压与设定值，调整PWM信号的占空比。
综上所述，高频电源的工作原理涉及到输入电源滤波、
DC/DC变换器、PWM调制、输出滤波和控制电路等关键步骤。
这些步骤相互配合，通过高频能量转换，实现了高效率、紧凑、稳定的电源供应。
高频电源的工作原理
高频电源的工作原理
高频电源是一种将电能转换为高频电能的设备，其工作原理主要包括以下几个方面。
高频电源的工作原理涉及到电源的输入和输出。
在输入端，高频电源通常接收交流电源作为输入，其电压和频率可以根据具体需求进行调整。
而在输出端，高频电源会将输入的电能转换为高频电能，并输出给需要的设备或电路。
高频电源的工作原理与电源的变换和调节有关。
高频电源内部通常包含变压器、整流电路、滤波电路和逆变电路等组件。
其中，变压器用于将输入电压变换为适合工作的电压，并通过整流电路将交流电转换为直流电。
接着，滤波电路会对直流电进行滤波处理，以消除电流中的高频成分，使其更加稳定。
最后，逆变电路将直流电转换为高频交流电，这样就实现了高频电源的输出。
高频电源的工作原理还与开关管的控制有关。
开关管是高频电源中的核心元件，其作用是控制电源开关的开关状态，从而实现电能的转换和调节。
通过控制开关管的导通和截止，可以改变电源的输出电压、电流和频率等参数。
这种开关控制的方式使得高频电源具有较高的效率和调节性能。
高频电源的工作原理还与保护和稳定性有关。
在高频电源的设计中，通常会考虑各种保护电路，例如过流保护、过压保护和过温保护等，
以保证电源的安全和可靠性。
同时，为了提高电源的稳定性，高频电源还会采用反馈控制技术，通过监测输出电压和电流等参数，并根据设定值进行调节，以保持输出的稳定性。
高频电源的工作原理涉及到输入输出的转换、电源的变换和调节、开关管的控制以及保护和稳定性等方面。
通过理解和掌握其工作原理，可以更好地应用和设计高频电源，以满足不同领域和应用的需求。
高频电源的工作原理
高频电源的工作原理
高频电源是一种将低频交流电转换成高频交流电的装置，其工作原理主要基于以下几个关键步骤:
1.输入电路: 高频电源的输入端通常接受低频交流电（例如
50Hz或60Hz），经过整流和滤波电路，将交流电转换为直流电。
2.振荡电路: 振荡电路是高频电源的核心组成部分。
它使用电
容和电感元件构成一个谐振回路，并通过反馈机制来产生稳定的高频振荡信号。
3.驱动电路: 驱动电路控制振荡电路的开关，通过控制开关的
导通和断开，将低频直流电转换成高频的脉冲信号。
常用的驱动电路包括开关管（例如晶体管或MOSFET）和驱动电路
（如驱动IC）。
4.变压器: 高频脉冲信号通过变压器进行电子转换。
变压器由
一个或多个线圈组成，高频脉冲信号经过线圈的电感作用，产生电磁场并诱导电压，从而改变输入电压的电平。
5.输出电路: 输出电路通过滤波电路和稳压电路将变压器的高
频输出信号进行整形和稳定，使其符合所需的输出要求。
滤波电路通常使用电容和电感器，以去除高频信号中的杂波和纹波。
稳压电路则用于确保输出电压的稳定性，常常采用反馈控制技术。
总的来说，高频电源利用振荡电路产生高频振荡信号，通过驱动电路控制开关，经过变压器转换和输出电路处理，最终实现将低频电能转变为高频电能的目的。
这种高频电能可以用于各种设备和应用中，如电子设备、通信设备、电焊机等。
静电除尘器脉冲高频电源 各类高压电源性能对比
静电除尘器脉冲高频电源各类高压电源的性能对比与脉冲高频电源简介概述在饱受雾霾之苦的今天。
随着我国对环境保护的日益重视，燃煤电厂的污染排放受到人们的关注，国家和地方环保部门对燃煤电厂污染物的排放和总量有了较严格的控制，并且排放标准逐年升高。
这就迫使企业对现有的静电除尘器设备进行不断的升级和改造。
但是现有的问题是，很多企业的静电除尘器在当初设计时没有考虑到未来的排放标准会如此苛刻，导致一批静电除尘器在今天的环保标准下排放超标。
而在静电除尘器升级改造中，增加电场又没有足够的场地，用袋式除尘器又担心后期的维护成本。
所以提高静电除尘器高压电源的供电技术，才是解决这个问题最有效的捷径。
下面我们就通过粉尘的荷电机理与电源工作原理来论证一款由中国自主研发的新型静电除尘器高压电源——脉冲高频电源。
一、静电除尘器高压电源发展的三个阶段：第一阶段：工频电源1、恒流源：单相交流380V输入,变压器分档调幅调压，高压硅堆整流输出。
输出频率100Hz。
二次电压输出波形：纹波较大的直流（DC）电压波形。
2、单相可控硅电源：单相交流380V输入，可控硅调相调压，高压整流变压器输出。
输出频率100Hz。
二次电压输出波形：纹波较大的直流（DC）电压波形。
3、三相可控硅电源：三相交流380V输入，可控硅调相调压，高压整流变压器输出。
输出频率300Hz。
二次电压输出波形：纹波较小的直流（DC）电压波形。
第二阶段：高频电源1、按输出频率可分为：10 kHz、20 kHz、50 kHz。
2、按调压方式可分为：调频高频电源、调幅高频电源。
三相交流380V输入，可控硅/二极管调相调压，IGBT全桥逆变经高压整流变压器输出。
输出频率10 kHz、20 kHz、50kHz。
二次电压输出波形：基本上纯直流的（DC）电压波形。
第三阶段：工频基波脉冲电源工频基波脉冲电源：由两组独立电源组成即基波电源和脉冲电源。
基波频率300Hz，脉冲频率100pps，脉冲宽度75μs；第四阶段：脉冲高频电源：由多组独立高频电源叠加组成。
机载高频开关电源工作原理及设计简介
机载高频开关电源工作原理及设计简介机载高频开关电源产品专门用于输入交流400Hz的场合，这是特意为了满足军用雷达、航空航天、舰船、机车以及导弹发射等专门用途所设计的。
应用户要求，研制出机载高频开关电源产品对电子武器装备系统的国产化，打破国际封锁，提高我军装备的机动性，高性能都有重要的意义。
机上可供选择的供电电源有两种输入方式：115V/400Hz中频交流电源和28V 直流电源。
两种输入方式各有优缺点，115V/400Hz电源波动小，需要器件的耐压相对较高;而28V直流电源却相反，一般不能直接提供给设备部件使用，必须将供电电源进行隔离并稳压成为需要的直流电源才能使用。
机载电源的使用环境比较恶劣，必须适应宽范围温度正常工作，并能经受冲击、震动、潮湿等应力筛选试验，因此设计机载电源的可靠性给我们提出了更高的要求。
下面主要介绍115V/400Hz中频交流输入方式所研制的开关电源，它的输出电压270～380Vdc可以调节，输出功率不小于3000W，环境温度可宽至-40℃～+55℃，完全适应军品级电源的需要。
系统构成及主回路设计图1所示为整机电路原理框图。
它的设计主要通过升压功率因数校正电路及DC/DC变换电路两部分完成。
115Vac/400Hz中频交流电源经输入滤波，通过升压功率因数校正(PFC)电路完成功率因数校正及升压预稳、能量存储，再通过DC/DC半桥变换、高频整流滤波器、输出滤波电路以及反馈控制回路实现270～380Vdc可调节输出稳压的性能要求。
图1 整机电路原理框图升压功率因数校正电路主要使输入功率因数满足指标要求，同时实现升压预稳功能。
本部分设计兼顾功率因数电路达到0.92的要求，又使DC/DC输入电压适当，不致使功率因数校正电路工作负担过重，因此设定在330～350Vdc。
隔离式DC/DC变换器电路拓扑结构形式主要有以下几种：正激、反激、全桥、半桥和推挽。
反激和正激拓扑主要应用在中小功率电源中，不适合本电源的3000W输出功率要求。
高频加热机工作原理
高频加热机工作原理
高频加热机是一种利用高频电流对金属材料进行加热的设备，其工作原理主要
基于电磁感应和材料电阻加热的原理。
在高频加热机中，通过高频电源产生高频电流，经过电感线圈产生强烈的磁场，从而使金属材料产生感应电流，实现加热的目的。
首先，高频加热机利用高频电源产生高频电流。
高频电源通过变压器将市电提
升成高压高频电流，然后将高频电流输入到电感线圈中。
电感线圈由多匝绕组构成，当高频电流通过电感线圈时，会产生强烈的磁场。
其次，电感线圈产生的磁场会使金属材料产生感应电流。
根据法拉第电磁感应
定律，当导体（金属材料）在磁场中运动或者磁场发生变化时，就会在导体中产生感应电流。
因此，当金属材料置于电感线圈中，高频电流通过电感线圈产生的磁场会引起金属材料中感应电流的产生。
最后，金属材料中的感应电流会产生材料电阻加热现象。
根据焦耳定律，通过
导体的电流会产生热量，而金属材料的电阻会使感应电流产生局部加热。
因此，通过高频电流在金属材料中产生的感应电流，就可以实现对金属材料的加热。
综上所述，高频加热机的工作原理主要基于高频电流产生的电磁感应和金属材
料的电阻加热。
通过高频电源产生高频电流，再通过电感线圈产生强烈的磁场，从而使金属材料产生感应电流并实现加热的目的。
这种加热方式具有快速、高效、节能的特点，因此在金属加工、热处理等领域得到了广泛的应用。
高频电磁炉的工作原理
高频电磁炉的工作原理高频电磁炉是一种利用高频电磁感应加热原理来加热物体的设备。
它主要由高频电源、电容器、电感线圈和工作线圈等组成。
1. 高频电源：高频电源是高频电磁炉的核心部件，它将市电的交流电转换为高频交流电。
高频电源通常采用电子管、晶体管或者功率MOSFET等器件来实现高频振荡。
2. 电容器：电容器是存储电能的装置，它将高频电源输出的高频电流进行储存，并提供给电感线圈和工作线圈。
电容器的容量大小会影响高频电磁炉的功率和加热效果。
3. 电感线圈：电感线圈是高频电磁炉的主要感应部件，它由多圈的铜线绕成。
当高频电流通过电感线圈时，会在线圈周围产生强烈的磁场。
4. 工作线圈：工作线圈是高频电磁炉的加热部件，它位于电感线圈的中心位置。
工作线圈通常由铜管或者铜板制成，它与电感线圈之间通过磁耦合的方式相连。
高频电磁炉的工作原理如下：1. 高频电源产生高频电流，经过电容器的储存后，供给电感线圈。
2. 高频电流通过电感线圈时，会在线圈周围产生强烈的磁场。
3. 磁场会穿透工作线圈，使工作线圈内的导体（通常是铜）产生涡流。
4. 涡流会在工作线圈内产生阻尼效应，将电能转化为热能。
5. 工作线圈产生的热能会传导到加热物体上，使其温度升高。
高频电磁炉的工作原理可以归纳为磁场感应和涡流效应。
当高频电流通过电感线圈时，产生的磁场会穿透工作线圈，使其内部的导体产生涡流。
涡流会在导体内部产生阻尼效应，将电能转化为热能，从而实现对加热物体的加热。
高频电磁炉相比传统的加热方式具有许多优点。
首先，高频电磁炉的加热速度快，能够迅速将热能传递给加热物体，提高生产效率。
其次，高频电磁炉的加热效率高，能够将电能转化为热能的效率达到90%以上。
此外，高频电磁炉的加热温度可调节范围广，可以满足不同物体的加热需求。
此外，高频电磁炉还具有体积小、结构简单、操作方便等特点。
总结起来，高频电磁炉通过高频电磁感应加热的原理，利用磁场感应和涡流效应将电能转化为热能，实现对加热物体的快速、高效加热。
高频焊机工作原理
高频焊机工作原理高频焊机是一种常用于金属材料加工的设备，它利用高频电能的作用将金属材料的接触面加热，达到焊接的目的。
下面将详细介绍高频焊机的工作原理。
一、高频电源高频焊机的核心是高频电源。
高频电源通过变压器将低频电源的电压提升至较高电压，并转换为高频电能。
高频电源常见的工作频率为20kHz至500kHz，电压根据需要可以调节。
二、工作原理高频焊机采用交流高频电能供给，其工作原理如下：1. 回路结构高频焊机包含两个主要回路——功率输出回路和感应回路。
功率输出回路通过焊接棒、焊接头等元件形成闭合的回路，而感应回路则起到传递电能的作用。
2. 感应作用高频电源产生的高频电流通过感应回路传递到焊接头，使焊接头产生感应电流。
感应电流从焊接头流向焊接棒，形成一个闭合的感应电流回路。
这种感应电流通过电阻发热，实现材料的快速加热。
3. 材料加热由于高频电流通过焊接头与焊接棒之间的接触面，焊接头和焊接棒之间会产生电阻，使接触面发热。
随着电流的通过，接触面的温度不断上升，直至达到焊接温度。
在一定的焊接时间内，接触面达到熔化状态，从而实现焊接。
三、优点与适用范围高频焊机在焊接过程中具有以下优点：1. 焊接速度快：由于高频电能的作用，焊接时间短，加热速度快，大大提高了焊接效率。
2. 焊接质量高：高频焊机通过准确控制电压和电流，能够实现高质量的焊接，焊接接头强度高，焊接面光滑均匀。
3. 焊接适用范围广：高频焊机适用于焊接不同种类的金属材料，包括钢材、铝材、铜材等。
4. 环保节能：高频焊机工作过程中无烟、无毒、无噪音，对环境无污染。
同时，高频焊机的电能利用率高，能够有效节能。
综上所述，高频焊机的工作原理是通过高频电源产生的高频电能，在闭合的回路中产生感应电流，实现材料的快速加热并完成焊接。
高频焊机具有焊接速度快、焊接质量高、适用范围广以及环保节能等优点，在金属加工领域得到广泛应用。
高频开关电源工作原理
高频开关电源工作原理高频开关电源是一种高效、稳定、可靠的电源，正在被广泛应用于各种电子设备中。
它的工作原理是将交流电压转换为高频脉冲信号后，在经过滤波、调整和反馈等电路处理之后，输出直流电压，从而为各种电子设备提供稳定的电力支持。
一、高频开关电源的基本构造高频开关电源的基本构造包括变压器、开关管、滤波电容、调整电路和反馈电路等五个部分。
1.变压器：变压器是高频开关电源的核心部件，它能够将输入的交流电压转换为高频脉冲信号，输出到开关管上。
因此，变压器的质量和性能是影响高频开关电源输出效果的关键因素之一。
2.开关管：高频开关电源采用晶体管或MOS管作为开关管，通过控制其导通和截止时间来实现电流的开断和转换。
由于开关管的开关频率很高，达到几十千赫，因此它的响应速度、频响特性和损耗情况对高频开关电源的性能有很大的影响。
3.滤波电容：滤波电容用于过滤高频干扰和跨越电压，将输出脉冲信号转换为直流电压。
它的作用是保证高频开关电源的输出稳定性和纹波电压小，也就是电源的纹波系数小。
4.调整电路：调整电路用于调整输出电压或电流，使高频开关电源能够满足不同的电子设备工作要求。
调整电路采用稳压器进行调整，可以通过电压分压器、电流限制器等方式实现输出电压或电流的稳定控制。
5.反馈电路：反馈电路也是高频开关电源关键部分之一，它通过检测输出电压或电流大小并输出反馈信号，控制开关管的工作状态，从而实现高频开关电源的自动稳压、限流和保护等功能。
二、高频开关电源的工作原理高频开关电源的工作原理可以分为三个步骤：输入、转换和输出。
1.输入阶段：高频开关电源的输入电源是交流电源，经过整流电路转换为直流电压，输入到变压器端口。
2.转换阶段：通过变压器将输入的电压转换为高频脉冲信号，输出到开关管上。
当开关管闭合时，电流会通过变压器和地线形成电磁场，从而将变压器中的能量存储在磁场中；当开关管断开时，电磁场就会将这些能量释放出来，形成一个脉冲信号输出到滤波电容上。
高频开关电源的工作原理
推挽电路原理图
V1
W1
- Uin +
V2
W2
Uce 2Uin
L
Uin
+
0
Ton
Toff
t
Ic
0
T
t
4、半桥电路
半桥电路有两个功率开关管，通过两个串连的电容器来构成 工作回路，这两个功率管交替导通驱动高频变压器进行能量 传递，变压器是双向激励的。半桥电路同样存在变压器磁偏 现象，会出现“直通”问题。同样的变压器的情况，半桥的 输出功率大于推挽电路。如下图所示：C1和C2的作用主要是 实现静态时分压，使Ua=1/2Uin。当V1导通，V2截止时， 输入电流方向为图中虚线方向，向C2充电；当V1截止，V2 导通时，输入电流方向为图中实线方向，向C1充电。当V1导 通，V2截止时，V2两端承受的电压为输入直流电压Uin。
APFC电路，是有源功率因数校正电路。它是一
个升压电路，电路结构采用的是BOOT电路，输出电压
一般规定在410VDC左右。由于开关电源所采用的器件 全部工作在非线性状态，电路上有电感和电容，所以会 造成交流输入电压和电流的相位存在相位差，导致交流 电不能全部做功，一部分在电感和电容中转换。另外交 流电压和电流波形出现畸变，造成谐波分量增加，干扰 增加。功率因数校正电路就是将电压和电流相位强制到 一致，同时对波形给予修正。
高频开关电源工作原理
作者：湖南常德分公司传动中心郝书韬
1、开关电源的概念 2、开关电源的组成 3、开关电源的常用电路类型与原理 4、通信用开关电源的基本要求
1、开关电源的概念
开关电源是一个能量转换器，作为电源的功率器件工作 在开关状态（开关管、电感、高频变压器、电容、整流 二极管）－开或关状态，其特点是频率高、功耗低、工 作效率高、体积小、输入范围宽(SwitchingRegulator -- A switching circuit that operates in a closed loopsystem to regulate the power supply output) 通过闭环系统调节，使输出电压保持稳定。
工频UPS和高频UPS原理
工频UPS和高频UPS原理1.工频UPS原理：- 整流器（Rectifier）：将交流电源输入转换为直流电，同时为电池充电；- 逆变器（Inverter）：将直流电转换为交流电输出；- 静态切换装置（Static Switch）：在输入供电故障时，将负载快速切换到逆变器输出上，以保证不间断供电；- 电池组（Battery Bank）：储存直流电以提供电源备份。
1.路电输入正常：交流电从整流器输入，使得直流电被逆变器转换成交流电输出；2.路电故障：静态切换装置将逆变器输出与网电输入连接，以提供备用电源；3.储能电池放电：当路电失效时，电池组供电，通过逆变器将直流电转换成交流电输出。
2.高频UPS原理：高频UPS是一种采用高频切换技术的UPS系统。
它的主要原理是将电源输入通过高频转换器转换为高频交流电，再经过逆变器转换为低频交流电输出，实现UPS的不间断供电功能。
高频UPS主要由以下组成部分构成：- 输入整流器（Input Rectifier）：将交流电输入转换为直流电，同时为电池充电；- 高频转换器（High-Frequency Converter）：将直流电转换为高频交流电；- 输出逆变器（Output Inverter）：将高频交流电转换为低频交流电输出；- 电池组（Battery Bank）：储存直流电以提供电源备份。
高频UPS的工作流程如下：1.路电输入正常：交流电经过输入整流器转换为直流电，然后经过高频转换器转换为高频交流电，再经过输出逆变器转换为低频交流电输出；2.路电故障：静态切换装置将输出逆变器与网电输入连接，以提供备用电源；3.储能电池放电：当路电失效时，电池组供电，通过输出逆变器将直流电转换成低频交流电输出。
高频UPS相比工频UPS具有更高的转换效率和更小的体积，同时还具备更好的电能质量和更快的切换速度。
然而，高频UPS的价格通常较高。
总之，工频UPS和高频UPS分别采用不同的转换原理实现UPS的不间断供电功能，它们在效率、性能和应用场景上存在一些差异。
高频开关电源工作原理
波分量增加，干扰增加。功率因数校正电路就是将电压和电流相位强制
7
到一致，同时对波形给予修正。
8
二、开关电源的电路组成
二、开关电源的电路组成
开关电源APFC电路
二、开关电源的电路组成
输入缓启动电路原理图
将PFC输出的410VDC高压进行变换，变成高频高压脉冲电压，然后驱 动高频变压器，变压器将高压脉冲电压变成低压脉冲电压。该部分的主 要器件是开关功率器件和高频变压器。
开关电源的主要指标
一、开关电源的概念
4、开关电源的主要指标 ④负载调整率 指的是输出负载变化时，引起的输出电压的变化。 SL＝（△V0÷V0 ）％。 ⑤输出纹波（峰－峰值） 这个指标衡量了开关电源的电磁兼容性，纹波越小越好。一般小于输 出电压的百分之三毫伏，例如对于53.5V电压来说，输出纹波就位150毫 伏。
三、开关电源的常用电路类型
正激电路原理图（单管正激）
三、开关电源的常用电路类型
正激电路原理图（双管正激）
推挽式功率变换电路原理图，如图下图所示。推挽电路要求输入电压
1
低，两个开关管的耐压要求是输入电压的2倍，所以一般用在DC/DC电源
2
中。推挽电路一般用在中型功率电路上，变压器双向激励，变压器效率
02
％，工作频率是振荡频率的一半，所使用的控制芯片一般是UC3844和
03
UC3845。可以做中型功率的开关电源，使用双管正激电路，其功率可以
04
做得更高一点。虽然功率变压器不像反激式电路要开气隙，但是一般要
05
在变压器中加去磁绕组，在关断时将付边的能量反射到交流输入上。
06
单端正激电路
三、开关电源的常用电路类型
高频电源工作原理
3 医疗器械
用于医疗器械供电和电能传输，确保器械的稳定工作。
高频电源的优缺点和发展趋势
优点
• 高效率 • 小体积 • 输出电压稳定
缺点
电磁干扰、成本较高
发展趋势
• 提高功率密度 • 降低成本 • 提高可靠性
输出变压器
将直流电转换为需要的输出 电压，进行电能传输。
高频电源的工作原理
1
振荡器产生高频信号
通过振荡器产生高频信号，作为电源的输入。
2
谐振变换器放大信号
谐振变换器通过放大高频信号，将其转换为合适的电压和电流。
3
整流器和滤波器处理信号
经过整流器和滤波器处理后，输出稳定的直流电。
谐振变换器的特点和原理
高频电源工作原理
本文将介绍高频电源的工作原理及其应用领域，探讨高频电源的优缺点和发 展趋势。
高频电源工作原理介绍
通过高频电源的工作原理，电能可以有效地转换和传输。它是现代电子设备 中不可或缺的一部分。
高频电源的基本构成
整流器
将交流电转换为直流电，提 供给后续的电路进行处理。
控制电路
控制电源的输出电流和电压 的稳定性和精度。
谐振变换器具有高效率、小体积和高频电压输出等特点。它基于共振原理， 将电能传输到所需的电路中。
高频变压器的设计和工作原理
高频变压器是高频电源的重要组成部分，通过变压器原理将电压进行转换和 传输，起到电能传输和隔离的作用。
高频电源的应用领域
1 通信设备
用于提供稳定的电源，保障通信设备的正常运行。
2 工业自动化
高频热合机的工作原理
高频热合机的工作原理
高频热合机是一种利用高频电磁波加热的设备，适用于塑料、橡胶、纺织品等材料的焊接、封口和热合等工艺。
该机器的工作原理如下：
1. 高频电源：高频热合机通过高频电源产生高频电磁场。
高频电源将低频交流电源变换成高频电源（通常为27.12兆赫兹）。
2. 高频振荡器：高频电源将高频电能输入到高频振荡器中。
高频振荡器将输入的电能转化为高频电磁波。
3. 电极板：高频热合机有两个电极板（也称为压头）放置在要加工的材料上方和下方。
电极板之间形成一个加工区域，材料在这个区域内进行加热和热合。
4. 电磁场产生：将高频振荡器的振荡电能通过导线传输到电极板，从而在电极板之间形成一个高频电磁场。
这个电磁场会在材料中产生剧烈的振动和摩擦，从而产生热量。
5. 加热和热合：在高频电磁场的作用下，材料分子中的极性分子会按照高频电磁场的方向迅速改变方向，产生剧烈的摩擦和撞击。
这些分子的摩擦和碰撞会使材料内部综合热量迅速升高，达到熔化或软化的温度。
6. 压合：在材料处于熔化或软化状态时，高频热合机会通过压头将两个或多个材料压合在一起，达到热合的目的。
压合会使
材料内部的分子重新排列，产生化学键和物理链接，从而形成牢固的热合。
综上所述，高频热合机利用高频电磁场将材料加热到熔化或软化温度，然后通过压合使材料热合在一起。
这种独特的工作原理使得高频热合机在塑料、橡胶等材料的焊接、封口和热合领域发挥着重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 讲课结束, • 谢谢大家!
3.工作原理接线图
4.电源电路图
5.常规工频升压整流图
6.高频变换升压整流图
7.工频\高频整流器件比较
8.高频电源安装特点
9.结语
• ALSTOM公司控制部分秉承了EPICII和 EPICIII的控制思想，SIR可以和EPICII接 在同一个网络中运行，同样具有PCR降功 率振打、OPOPT浊度优化和类似于EPOQ 的脉冲供电功能，总之SIR可完全替代常规 电源和用EPICII控制的工频电源。 • 有资料表明,通过改用SIR会使排放有较 大下降，同时改变极线大小不影响收尘效 果，可提高除尘器的效果。
2.主要技术参数
• • • • • • • • • • Input(输入电压): 3x400/415V AC 3x480V,60HZ 3x500V AC Output(ห้องสมุดไป่ตู้出电压): SIR-E 70kV /800 mA 60kV/1000mA SIR-IV 70kV/1700mA 100kV/1200mA ������ Efficiency(效率): >95% ������ Power Factor(功率因数): cos Φ 1 =1 ������ Weight(重量): < 240 kg
SIR 中“集成”具有两个含义： 1，所有线路，包括插入电源、 高频开关和高压整流部分均已集 成制造在 一个小箱子里— SIR ； 2，具有良好的“模块性”，它 配备诸如振打和加热控制的继电 器组，以及 具备ESP最佳化控制软件的精良 控制器。 因此SIR在一个边长为80cm的立 方体内包含了“全部”。
高频电源工作原理
主 张 讲 健 人 :
•
概 述
• 高频电源作为一种新颖的供电方式在理论 上体现出其独特优越性及先进性，国内外 众多厂商都在探索、研究和开发，并积极 用于工程试验中。对本体厂来说寄希望于 高频电源的特殊优越性来降低排放。
1.SIR ：高频集成整流电源
• 高频开关变换 • 集成 • 整流器
