暴力拆解小米最新二合一充电宝作者：EEWORLD社区坛友Littleshrimp 2018年年底，也就是12月10号，小米二合一充电宝问世，它既是移动电源，又是充电器，给内部电池充电的同时还可为手机充电，实为出行必备神器，小米官方报价99元。
相信大家对二合一移动电源的内部构造很是感兴趣，EEWORLD社区坛友Littleshrimp就拆解了小米的此款二合一充电宝，让大家一饱眼福。
内部包含2颗18650电芯，总容量为5000mAh，作为移动电源充电时支持5V/2.4A，9V/1.2A，12V/1三种输出，作为充电器时支持5V/3A，9V/2A，12V/1.5A最大输出功率能达到18W。
包装使用和小米其它产品一样的白色包装。
包装正面包装背面拆箱后里边一个电源和一张说明书，看来需要自己配USB充电线了。
拆箱电源正面只有一个电量检查按键看起来很简洁，侧面一侧为双USB口，可同时为2台设备充电，另一侧为市电接口，支持100V-240V50/60Hz宽电源输入。
正面市电接口和标识USB面板USB面板与主壳体使用胶水粘接，没有螺丝，拆解过程比较暴力。
拆除USB面板过程拆开USB面板后，断开电池保护壳与主壳体的胶水才可以脱下外套。
内部正面内部背面内部侧面取下电池保护壳与PCB上的螺丝后可以看到完整的PCB背面，PCB背面主要用于放置开关电源部分的器件，包括一个高频变压器、2个USB口和几颗电容电感等器件，加上背面的几个IC就能在26mm*60mm*20mm的尺寸内能够实现18W的功率输出。
去掉电池螺丝后的背面去掉电池螺丝后的正面电路上最醒目的要属这颗INN2215K芯片，看标识应该是PI家族的一款电源芯片。
查询数据手册得知，INN2215K是一款集成了650V MOSFET、同步整流、反馈和恒功率特性的适合USB-PD和QC3.0应用的离线式反激恒压/恒流开关IC，输出功率最大可达20W。
INN2215K数据手册从资料可以了解到INN2215K是PI家族的InnoSwitch™-CP系列IC，使用了磁隔离技术，非常适合小体积高功率密度的应用。

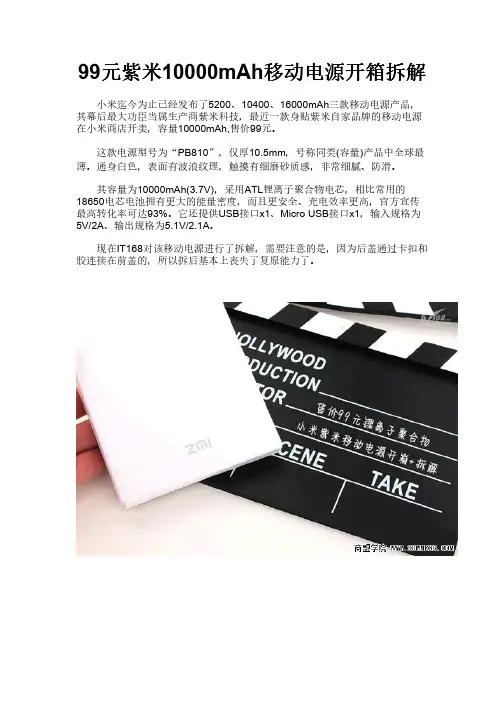

99元紫米10000mAh移动电源开箱拆解 .DOC
99元紫米10000mAh移动电源开箱拆解 小米迄今为止已经发布了5200、10400、16000mAh三款移动电源产品，其幕后最大功臣当属生产商紫米科技，最近一款身贴紫米自家品牌的移动电源在小米商店开卖，容量10000mAh,售价99元。
这款电源型号为“PB810”，仅厚10.5mm，号称同类(容量)产品中全球最薄。
通身白色，表面有波浪纹理，触摸有细磨砂质感，非常细腻、防滑。
其容量为10000mAh(3.7V)，采用ATL锂离子聚合物电芯，相比常用的18650电芯电池拥有更大的能量密度，而且更安全、充电效率更高，官方宣传最高转化率可达93%。
它还提供USB接口x1、Micro USB接口x1，输入规格为5V/2A、输出规格为5.1V/2.1A。
现在IT168对该移动电源进行了拆解，需要注意的是，因为后盖通过卡扣和胶连接在前盖的，所以拆后基本上丧失了复原能力了。
文章来源于：/article-14775-1.html。
小米10400毫安移动电源资料
PCB中部靠近电芯部分2颗（2418E）6Pin MOS用于电芯保护电路使用4节LG LGABB41865电芯，3.6V/2600mAh，累计10400mAh/37.44Wh，LG/三星电芯离松下/三洋电芯还是有那么一段距离的。
电芯中间贴有一个温度探头。
电源主控为现代ABOV 97F1204SMBN MCU，SOP16封装，具有电压及温度检测功能，不过这里仅用于显示电量，充放电管理芯片，也就是小米移动电源的核心小米10400mAh移动电源的电源管理芯片为TI德州仪器的BQ24195，24VQFN封装，这是一颗单节锂离子电芯充放电管理IC，也就是说充放电功能都整合到一块。
支持USB BC 1.2技术规格，最高支持到4.5A的充电电流，能够根据识别到的是USB 2.0还是3.0接口来调整输入电流，具备热调节和热关断、输入过压、MOS过流保护。
（BQ24195 是高集成开关模式电池充电管理和系统电源路径管理芯片，此类器件用于广泛的移动电源，平板电脑和其它便携式器件的单节锂离子和锂聚合物电池。
它的低阻抗电源路径对开关模式运行效率进行了优化、减少了电池充电时间并延长了放电寿命。
此器件支持宽范围的输入源，其中包括标准USB 主机端口，USB 充电端口和高功率DC 适配器。
为了设定缺省输入电流限值，bq24195L，bq24195 检测符合USB 电池充电技术规格 1.2 的输入源。
bq24195/bq24195L 符合带有输入电流和电压调节的USB 2.0 和USB 3.0 功率技术规格。
通过在PMID 引脚上提供5.1V 电源（最小电流1.0A (bq24195L) 或者2.1A (bq24195)），bq24195L，bq24195 支持电池升压运行。
电源路径管理将系统的电压调节到稍微高于电池电压的水平，但是不会下降到低于 3.5V 最小系统电压。
借助于这个特性，即使在电池电量完全耗尽或者电池被拆除时，系统也能保持运行。
移动电源方案技术深度剖析连载一：小米10400
移动电源方案技术深度剖析连载一：小米10400手机电阻用在移动电源上就是为了让板子看起来小。
事实上小米采纳的元件颗数并不少，差点就摆不下去了。
优秀的计划只需要10几个元件。
总结：小米10400mAh移动电源明显想用TI的芯片、LG的电芯、Abov 的MCU告知用户这是个很好的产品，并用法手机用的电阻等方式刻意做小面积，树立巍峨上的形象。
然而这明显不是最好的计划，无论从性能、元件个数或PCB面积，无数详情还没有处理很好。
下面列举我们发觉的一些问题，实际无数问题是挑选芯片计划所带来的。
下面列举几个大家用法过小米10400mAh移动电源后的反馈，主要总结一些和技术相关的反馈：1、空载检测问题：手机弥漫电后，移动电源没有待机，还在向来放电的状态。
后来发觉将10mOhm电阻换成100mOhm电阻。
这涉及到空载检测的问题，前面有分析。
2、小米10400mAh移动电源不能同时充放电：移动电源同时插适配器和苹果手机，手机显示不能充电。
这个涉及到同时充放的负面问题。
同时充放电时，输入和输出挺直衔接，当适配器电流能力不能支持后面充电手机时就会拉死掉适配器。
这是很危急的事情。
事实上这时手机原本可以检查移动电源D D-端口来推断充电能力的，现在一旦和输入衔接，由适配器挺直衔接到手机充电，就无法知道适配器的带载能力。
最好的方式是不要同时充放电，先由电池给手机弥漫，然后再用适配器给电池弥漫。
3、效率问题：实际放电6893.9mAh。
效率为6893.9mAh/10400mAh=66.3%这不只是TI芯片及板上损耗的问题，还有电池欠压阈值过低的问题。
小米在电池电压低于3.3V时就不再工作，可能出于防止过热的考虑，也可能希翼移动电源不工作在预充电阶段，节省充电时光。
优秀的移动电源可以放出临近8000mAh。
另外目前关于移动电源效率的计算五光十色。
本质缘由是效率很低，不敢给消费者看。
其实消费者最关怀第1页共3页。
移动电源评测之十五：小米10400mAh评测 超能网
移动电源评测之十五：小米10400mAh评测超能网小米10400mAh移动电源直到去年12月份，小米发布了一款容量为10400mAh的移动电源（NDY-02-AD），使用铝合金外壳、LG\三星电芯和TI的电源管理芯片，配置和小米手机一样高但售价仅有69元，雷军似乎有意将'期货模式'搬到移动电源领域。
当然这款小米移动电源也继承了小米产品的特点——非常难抢，最后我们花了88元才在天猫奸商买了回来。
<*albumx(31437)*>小米10400mAh这款移动电源在造型上是非常简约的，相比以前使用小米惯用的纸盒包装，这一次使用了“仿苹果”包装线路就使得产品看起来高大上。
但小米移动电源本身的接缝、字体的印刷色彩都还有提高的空间，雷军表示今年将会供应2000万个移动电源，看到时候是否会调整模具来修复这些小问题。

小米10400mAh移动电源的宽度略大，虽然能单手握持，但如果习惯于和手机叠放拿在手上，那么手感还是要差一些的（也就是说太方，如果是3节18650电芯的宽度就差不多了）。
另外，I/O接口的塑料平面和铝合金外壳之间的缝隙略大，不过考虑到这款电源标价只需要69，这么要求已经是高了。
小米10400mAh移动电源规格小米10400mAh移动电源拆解小米10400mAh移动电源上下的塑料片都使用双面胶固定，3个卡扣主要只起到定位的作用I/O接口这一面也是一样，揭开塑料片之后看到内部模具使用螺丝固定两片塑料片上，小心拆卸，不弄坏还是可以还原卸掉螺丝，拆下电源底部的模具后可以发现内面贴有一层棉垫4节电芯的负极倒是没有单独作绝缘处理电芯，电芯的两边各贴了一段减震垫，但电芯两极的绝缘处理还是不够妥当小米移动电源使用4节LG LGABB41865电芯，3.6V/2600mAh，累计10400mAh/37.44Wh，LG/三星电芯离松下/三洋电芯还是有那么一段距离的。
电芯中间贴有一个温度探头。
