示波器探头基础系列之差分探头
示波器探头基础知识
示波器探头基础知识示波器探头原理---示波器探头工作原理示波器探头不仅仅是把测试信号判定以示波器输入端的一段导线，而且是测量系统的重要组成部分。
探头有很多种类型号各有其特性，以适应各种不同的专门工作的需要，其中一类称为有源探头，探头内包含有源电子元件可以提供放大能力，不含有源元件的探头称为无源探头，其中只包含无源元件如电阻和电容。
这种探头通常对输入信号进行衰减。
我们将首先集中讨论通用无源探头，说明共主要技术指标以及探头对被测电路和被测信号的影响，接着简单介绍几种专用探头及其附近。
屏蔽示波器探头的一个重要任务是确保只有希望观测的信号才在示波器上出现，如果我们仅仅使用一普通导线来代替探头，那么它的作用就好象是一根天线，可以从无线电台、荧光灯，电机、50或60Hz的电源的交流声甚至当地业余无线电爱好者那里接收到很多不希望的干扰信号，这类噪声甚至还能注入到被测电路中去所以我们首先需要的是屏蔽的电缆，示波器探头的屏蔽电缆通过探头尖端的接地线和被测电路连接，从而保证了很好的屏蔽。
一．探头构造图：4. 一个探头，就算它只是简单的一条电线，它也可能是一个很复杂的电路。
a）对于DC 信号( 0 Hz 频率)，探头作为一对导线与一系列电阻，就向一个终端电阻一样。
b) AC 信号的特性变化是因为：电线具有分布电感(L)，电线具有分布电容(C)。
分布电感反作用于AC信号，在信号频率增加时，阻止AC信号通过。
分布电容反作用于AC信号，在信号频率增加时，减小 AC信号电流通过的阻抗。
这些反作用元件(L 和 C )的交互作用，与电阻元件(R)一起，成为随信号频率不同而变化的探头阻抗。
示波器选型（探头技术指标参数的意义）自从示波器问世以来，它一直是最重要，最常见的电子测试仪器之一，由于电子技术的发展，示波器的功能在不断上升完善，其它性能和价格也是五花八门主，其探头也是从单一到复杂。
一。
频宽和示波器一们，探头也具有其允许的有限带宽。

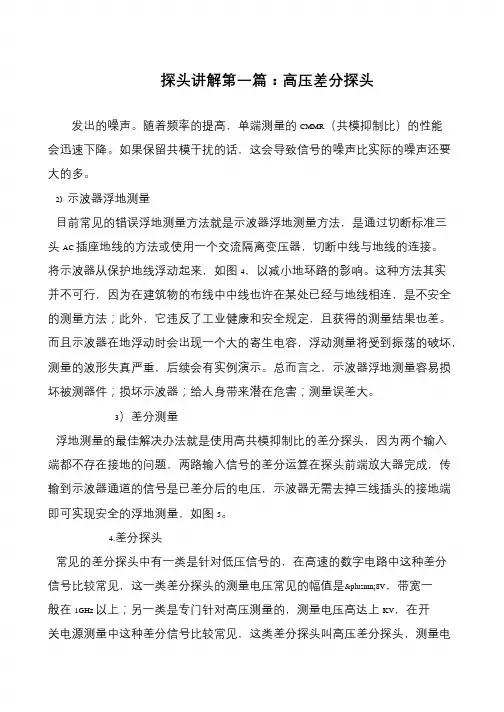

探头讲解第一篇：高压差分探头
探头讲解第一篇：高压差分探头
发出的噪声。
随着频率的提高，单端测量的CMMR（共模抑制比）的性能
会迅速下降。
如果保留共模干扰的话，这会导致信号的噪声比实际的噪声还要大的多。
2) 示波器浮地测量
目前常见的错误浮地测量方法就是示波器浮地测量方法，是通过切断标准三
头AC 插座地线的方法或使用一个交流隔离变压器，切断中线与地线的连接。
将示波器从保护地线浮动起来，如图4，以减小地环路的影响。
这种方法其实
并不可行，因为在建筑物的布线中中线也许在某处已经与地线相连，是不安全的测量方法；此外，它违反了工业健康和安全规定，且获得的测量结果也差。
而且示波器在地浮动时会出现一个大的寄生电容，浮动测量将受到振荡的破坏，测量的波形失真严重，后续会有实例演示。
总而言之，示波器浮地测量容易损坏被测器件；损坏示波器；给人身带来潜在危害；测量误差大。
3）差分测量
浮地测量的最佳解决办法就是使用高共模抑制比的差分探头，因为两个输入
端都不存在接地的问题，两路输入信号的差分运算在探头前端放大器完成，传输到示波器通道的信号是已差分后的电压，示波器无需去掉三线插头的接地端即可实现安全的浮地测量，如图5。
4.差分探头
常见的差分探头中有一类是针对低压信号的，在高速的数字电路中这种差分
信号比较常见，这一类差分探头的测量电压常见的幅值是±8V，带宽一
般在1GHz 以上；另一类是专门针对高压测量的，测量电压高达上KV，在开
关电源测量中这种差分信号比较常见，这类差分探头叫高压差分探头，测量电。
差分探头
畸变：畸变是输入信号预计响应或理想响应的任何幅度偏差。在实践中，在快速波形转换
之间通常会立即发生畸变，其表现为所谓的“减幅振荡”。差分探头的两个差分输入线非常长，常见的有 30cm左右，如果差分探头这个指标设计不好，那么测量
分类
常见的差分探头有两类：有一类是针对低压信号的，在高速的数字电路中这种差分信号比较常见，这一类差 分探头的测量电压常见的幅值是±8V，带宽一般在1GHz以上；另一类是专门针对高压测量的，测量电压高达上KV， 在开关电源测量中这种差分信号比较常见，这类差分探头叫高压差分探头，测量电压一般在KV级别，带宽在 20MHz—100MHz范围内比较常见。
差分探头差分信号放大原理图
3大重要指标
带宽
CMRR
畸变
带宽 (通用)：所有探头都有带宽。探头的带宽是指探头响应导致输出幅度下降到70.7% 。在选择示波器和 示波器探头时，要认识到带宽在许多方面影响着测量精度。在幅度测量中，随着正弦波频率接近带宽极限，正弦 波的幅度会变得日益衰减。在带宽极限上，正弦波的幅度会作为实际幅度的70.7% 进行测量。因此，为实现最大 的幅度测量精度，必需选择带宽比计划测量的最高频率波形高几倍的示波器和探头。这同样适用于测量波形上升 时间和下降时间。波形转换沿(如脉冲和方形波边沿)是由高频成分组成的。带宽极限使这些高频成 分发生衰减， 导致显示的转换慢于实际转换速度。为精确地测量上升时间和下降时间，使用的测量系统必需使用拥有充足的带 宽，可以保持构成波形上升时间和下降时间的高频率成份。最常见的情况下，使用测量系统的上升时间时，系统 的上升时间一般应该比要测量的上升时间快2倍以上。
操作方法
差分探头PINTECH为例 其可分为两部分。差分探头外观如下： 操作方法差分探头外观A.输出端： BNC输出端子和辅助接地端子用于连接示波器。 B.输入端：差分探头输入端用于连接探头测试夹。 C.测试夹：测试夹用于安全的连接到电路中的测试点
示波器探头的类型
示波器探头的类型示波器探头是电子工程师在实际工作中最常用的工具之一。
探头的作用是将电路中的信号转换成示波器可接受的信号，这样工程师可以观察电路中的信号波形，分析电路的性能，并进一步优化电路设计。
本文将介绍示波器探头的类型，以便读者在选择和使用探头时能够更加得心应手。
被动探头被动探头是最常见的一种示波器探头，它主要由一个测量针和一个保护壳组成。
被动探头的测量针可以插入电路中，对信号进行测量，并将测量结果发送给示波器。
这种探头的主要特点是信号转换过程中不需要外部电源或电池，所以可以减少电路中的干扰。
被动探头还有一些不同的类型，包括：直接接地探头直接接地探头的测量针接地，这个接地位置是基准位置或者是地线。
示波器会将这个位置作为参照，进一步测量其他信号的变化。
这种探头常用于测试简单电路，如直流电源或低频信号。
非直接接地探头非直接接地探头的测量针与地无关，它仅测量电路中的信号并将其传递给示波器。
这种探头适用于测量高压或高频信号。
高压探头高压探头可以测量高电压信号，一般用于测试高压直流电源或HVAC电路。
这种探头的特点是绝缘性好，防止电击。
主动探头主动探头需要一定的电源或电池驱动。
这种探头的主要优点是可以缓存测量数据，提高示波器测量的分辨率，进而更好地分析信号波形。
下面介绍两种常用的主动探头。
高阻探头高阻探头的内部电路由保护电路、缓存器和前置放大器组成。
由于内部电路的特殊设计，高阻探头阻值很大，接在电路中不会对电路造成“负担”，可以减少电路本身的误差。
差分探头差分探头有两个测量针，它可以同时测量两个信号，并计算这两个信号的差值。
差分探头的主要应用是测量噪音或干扰信号。
由于计算的是信号差，这种探头可以减少瞬时噪音，提高测量精度。
总结本文介绍了示波器探头的常见类型。
被动探头通常适用于简单电路或低频信号，而主动探头则可以提供更好的测量精度和分辨率。
在使用探头时，应根据电路的类型和要求选择合适的探头，以充分利用示波器的功能，优化电路性能。

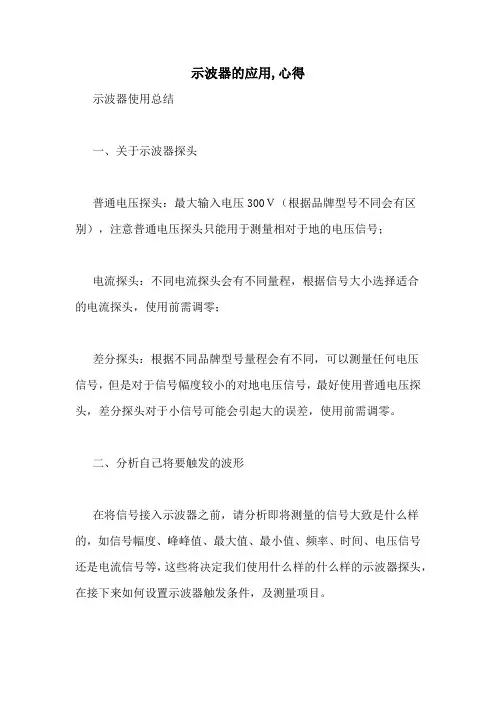

示波器的应用,心得
示波器的应用,心得示波器使用总结一、关于示波器探头普通电压探头：最大输入电压300Ｖ（根据品牌型号不同会有区别），注意普通电压探头只能用于测量相对于地的电压信号；电流探头：不同电流探头会有不同量程，根据信号大小选择适合的电流探头，使用前需调零；差分探头：根据不同品牌型号量程会有不同，可以测量任何电压信号，但是对于信号幅度较小的对地电压信号，最好使用普通电压探头，差分探头对于小信号可能会引起大的误差，使用前需调零。
二、分析自己将要触发的波形在将信号接入示波器之前，请分析即将测量的信号大致是什么样的，如信号幅度、峰峰值、最大值、最小值、频率、时间、电压信号还是电流信号等，这些将决定我们使用什么样的什么样的示波器探头，在接下来如何设置示波器触发条件，及测量项目。
三、设置示波器，触发波形首先根据之前分析的信号特征预设一个触发电平，触发信号与触发电平比较，当触发信号穿越触发电平后，电压比较器立即产生一个快沿触发脉冲，去驱动下一级硬件，这样即可进行边沿触发。
触发信号的可以是信号自身，也可以是一个同步的触发信号（或外触发信号）。
可以把任何一个示波器通道或外触发输入通道切换到触发器。
以Tｅｋｔｒｏｎｉｘ示波器４０5４为例，见图：示波器触发电平设置为ｌｅｖｅｌ旋钮，左右旋转旋钮，调节示波器触发电平大小，在示波器显示屏右侧上会显示触发电平位置，在显示屏下方显示示波器当前触发电平的大小；触发条件设置为ｍｅｎｕ按钮，在ｍｅｎｕ中可以设置选择ｎｏｒｍａｌ触发或ａｕｔｏ触发，在面板中可以设置为single触发。
ｎｏｒｍａｌ触发是指在满足所设置的触发条件时才会触发；ａｕｔｏ触发是指不触发或任何触发条件下都触发；Single触发是指在满足触发条件的情况下仅触发一次。
以下是示波器常用触发：１、触发释抑（Hold Off）示波器的触发释抑Hold Off对于稳定显示Burst类型的波形是非常重要的。
如果没有Hold Off，示波器第一次触发在Burst波形的第一个脉冲，第二次有可能触发在Burst波形的第三个脉冲，这样屏幕看到的就不是稳定的Burst波形串，而左右晃动的波形。
示波器差分探头原理
示波器差分探头原理示波器是测试电路波形的一种重要仪器，在信号测试中扮演着至关重要的角色。
而在进行微弱信号测试时，差分探头则是示波器的重要组成部分，因其可以差分信号的测试而而大大提升了信号的测试灵敏度。
差分探头是指两个探头之间存在差分电路的测量探头。
一般情况下，差分探头由两个对称的探头组成，一个探头连接被测器件的共地，另一个探头信号端则相应的连接到被测电线的两端，从而构成一个差分电路。
在使用差分探头时，可以将一方放在要检测的信号处，将另一方放置在测试仪表的地端上。
由于差分电路的特性，可以让我们测量出两个信号之间的差值，因此提高了信号的精确度和稳定性。
差分探头是一种测量微弱信号电压的理想工具，可用于稳压电源测试、开关电源测试、运放电路测试、高压电路测试等多种测试场合，如测量微小电压变化、微弱信号幅度、高精度波形分析等。
使用差分探头可以轻松解决脉冲信号、瞬态信号和漂移信号等测量难点，同时还可以消除测量信号中的共模噪声，提升了信号的测试效果。
差分探头的特点如下：1. 高精度：差分信号的测试可以避免信号共模干扰和电流释放等因素的影响，从而提高信号的测试精度。
2. 安全稳定：差分探头设计合理，能够承受高电压、高频率等多种测试环境，同时能够保护被测电路不受差分电路干扰。
3. 易于使用：差分探头只需要连接两个探头即可进行测量，不需要使用特殊的测试仪器或接线。
4. 广泛应用：差分探头可以应用在多种测试场合中，包括运放电路测试、开关电源测试、高压电路测试等。
在使用差分探头时，需要注意以下几点：1. 差分探头的输入阻抗应该与测试的电路保持一致或更高。
2. 差分探头不能接地测量，否则会引入共模干扰。
3. 因为差分电路是差分信号的测量，因此差分探头应该根据差分信号的特性进行选择。
总的来说，差分探头是一种高精度的测量工具，在微弱信号测试中的作用不可忽视。
通过使用差分探头可以消除共模干扰、提高信号测试精度，同时差分探头还具有安全稳定、易于使用和广泛适用等优点。
示波器探头基础知识培训
TekProbeTM 探头接口
TekProbeTM 探头接口
基于BNC的探头接口形式 泰克在80年代中期发明 提供有源探头的供电 提供探头倍率的自动识别 提供探头类型的自动识别 提供工程单位的显示 理论上最好的BNC系统的带宽是4GHz
C2 = low frequency compensation. Scope input C varies.
系统的带宽
系统的上升时间 tr(10%~90%) tr(System)=√tr(scope)2+tr(probe)2
系统的带宽
BW(-3dB)
1
BW(SYSTEM)=
√(1
)2 + ( 1
f0 =
1
2 p (RC||RP)(CC+CP)
NOTE: Vcc is an AC Ground
探头对被测点的影响
例如：Rc＝10K Re＝10 Cc= 100pF
Rp＝1M Cp=20pF
原电路增益和截止频率： 增益＝ 1000 截止频率 ＝ 1/2 *p*10k *100pF=160KHz
等效阻抗
标准附件
与各种电路连接的附件
探头附件
泰克的无源探头家族
1X无源探头 － P6101B 通用无源探头－10X，1 MΩ 输入阻抗
P3010 • P6103B • P6109B • P6111B • P6112 • P6114B • P6117 高性能无源探头－ 10X读出，10 MΩ 输入阻抗
探测小尺寸电路
当今的小 尺寸/表面 贴封电路 已经非常 普及
各种探头附件应 对小尺寸电路
各种探头附件应对小尺寸电路
无源探头选型考虑的因素
示波器差分探头原理
示波器差分探头是一种用于测量高频电压信号的仪器，可以在信号传输过程中准确地测量两个不同位置的电压差值。
它广泛应用于电子领域的信号测试和调试中。
差分探头的工作原理基于电压分压和共模抑制的原理。
当被测电路有两个触点时，差分探头可以测量这两个触点之间的电压差异。
差分探头通常由一个主动探头和一个地探头组成。
主动探头测量被测电压，而地探头提供参考电位。
差分探头的主要原理是将两个电阻分压网络串联在一起。
其中一个电阻与待测电压相连，另一个电阻与另一个排除电源噪音和干扰信号的电压连接。
这两个电阻形成一个低通滤波器，可以通过选择适当的电阻值和电容值来滤除高频噪声和杂散信号。
差分探头的共模抑制能力是测量其性能的一个重要指标。
共模噪声是指同时作用在两个触点上，与两个触点间的差异电压无关的噪声。
差分探头通过设计和构造，能够有效抑制这种共模噪声的干扰。
示波器差分探头通常还包含一个电阻网络，用于连接示波器输入端。
这个电阻网络的作用是保护示波器输入电路免受过大电流的损伤，同时也限制了示波器输入电路的噪声。
在使用差分探头时，需要注意一些事项。
首先，差分探头的电阻网络和示波器的输入电阻之间需要匹配。
此外，差分探头的接地端需要正确连接到被测电路的地，以确保测量的准确性。
此外，还需要注意差分探头的频率响应和带宽范围，以确保能够满足所测量信号的要求。
在实际应用中，示波器差分探头有着广泛的应用。
例如，在高速数字电路的设计和测试中，差分探头可以用于测量数据线之间的差分信号。
在射频电路的测试中，差分探头可以用于测量天线信号和射频信号的传输效果。
综上所述，示波器差分探头是一种基于电压分压和共模抑制原理的测量仪器。
通过选择适当的电阻和电容，差分探头可以提供高频电压信号的准确测量。
差分探头具有共模抑制能力强、频率响应好等特点，在电子领域有着广泛的应用。
示波器探头种类的划分
怎样正确选择合适的示波器探头？示波器探头对测量结果的精确性事关重要，市场上提了成千上万种示波器探头，要是选用不当会对测量数据带来极大误差。
那么示波器探头有哪些种类呢？一、无源探头无源探头由导线和连接器制成，在需要补偿或衰减时，还包括电阻器和电容器。
探头中没有有源器件（晶体管或放大器），因此不需为探头供电。
无源探头一般是最坚固、最经济的探头，它们不仅使用简便，而且使用广泛。
二、高阻无源电压探头使用最多的是电压探头，其中高阻无源电压探头占最大部分。
无源电压探头为不同电压范围提供了各种衰减系数1×，10×和100×。
在这些无源探头中，10×无源电压探头是最常用的探头。
对信号幅度是1V峰峰值或更低的应用，1×探头可能要比较适合，甚至是必不可少的。
在低幅度和中等幅度信号混合（几十毫伏到几十伏）的应用中，可切换1×/10×探头要方便得多。
但是，可切换1×/10×探头在本质上是一个产品中的两个不同探头，不仅其衰减系数不同，而且其带宽、上升时间和阻抗（R和C）特点也不同。
因此，这些探头不能与示波器的输入完全匹配，不能提供标准10×探头实现的最优性能。
三、低阻无源电压探头大多数高阻无源探头的带宽范围在小于100MHz到500MHz或更高的带宽之间。
而低阻无源电压探头（又称为50欧姆探头、Zo探头、分压器探头）的频率特性很好，采用匹配同轴电缆的探头，带宽可达10GHz和100皮秒或更快的上升时间。
这种探头是为用于50欧姆环境中设计的，这些环境一般是高速设备检定、微波通信和时域反射计（TDR）四、无源高压探头“高压”是相对的概念。
从探头角度看，我们可以把高压定义为超过典型的通用10×无源探头可以安全处理的电压的任何电压。
高压探头要求具有良好的绝缘强度，保证使用者和示波器的安全。
五、有源探头有源探头包含或依赖有源器件，如晶体管。
单端探头和差分探头测试原理
单端探头和差分探头测试原理单端探头和差分探头测试原理前言在电子测量领域，单端探头和差分探头是常用的测试工具，主要用于电路的信号测量和分析。
本文将从基础知识入手，逐步介绍单端探头和差分探头的测试原理。
一、单端探头单端探头（Single-ended Probe）是一种常见的测试用具，用于在电路中检测单根电线或信号。
单端探头的原理是将待测信号与地面（或参考电压）相连，通过测量信号与地面之间的电压差来获取信号的信息。
单端探头主要由两部分组成：测量端和插头。
测量端通常是一个金属夹子，用于夹住待测信号的导线或电路元件。
插头则连接到示波器或其他测量设备上。
使用单端探头时，需要将探头的地线连接到电路的地线或参考电压上，以确保测量的准确性。
此外，还需要注意选取适当的探头衰减系数，以避免过大信号对测量造成影响。
二、差分探头差分探头（Differential Probe）是一种高级的测试工具，用于在差分信号中测量电压。
差分信号是指由两个相对于地面或参考电压相位相反的信号组成的信号。
差分探头的原理是通过两个探头同时测量差分信号的两个分量，并计算两个分量的差值来得到差分信号的电压值。
差分探头的两个测量端分别连接到差分信号对应的两个导线或电路元件上。
使用差分探头时，同样需要将探头的地线连接到电路的地线或参考电压上，以确保测量的准确性。
此外，差分探头还需要进行校准，以保证测量结果的准确度。
三、单端探头和差分探头的对比单端探头适用于测量单根导线或信号，常用于低频和低速信号的测试。
差分探头适用于测量差分信号，常用于高频和高速信号的测试。
在信号测量中，差分探头通常比单端探头具有更好的抗干扰能力和更高的测量精度。
差分探头的使用范围更广，可以测量到地的信号、差分信号以及非接地的信号。
结论单端探头和差分探头是电子测量中常用的测试工具。
单端探头适用于单根导线或信号的测量，而差分探头适用于差分信号的测量。
差分探头具有更好的抗干扰能力和更高的测量精度，并可以测量到地的信号、差分信号以及非接地的信号。
示波器探头的分类
示波器探头的分类
示波器探头根据其用途和测量方式的不同，可以分为以下几类：
1. 电压探头：用于测量电路中的电压波形。
常见的电压探头有被动电压探头和主动电压探头两种。
被动电压探头通过被测电路产生的电压信号来测量，常用于低频和中频信号的测量；主动电压探头则内置放大器，可以对高频和微弱信号进行放大和处理。
2. 环流探头：用于测量电路中的电流信号，常用于测量交流电路中的电流波形以及功率的测量。
环流探头可以通过感应原理或者通过测量电阻压降来测量电流。
3. 逻辑分析探头：用于测量数字电路中的逻辑信号。
逻辑分析探头通常具有多个接触点，可以同时测量多个信号，用于解码和分析数字信号的波形。
4. 高频探头：用于测量高频信号的波形，常用于无线通信、雷达、微波等高频电路的测量。
高频探头通常具有宽频带、低损耗以及匹配特性。
5. 差分探头：用于测量差分信号的波形，常用于测量差分信号放大电路、差分接收器等。
需要根据测量的具体需求选择适合的探头，不同类型的探头适用于不同的测量场景。
示波器差分探头原理
示波器差分探头原理差分探头是示波器中常用的测量工具，它用于测量差分信号，即两个信号之间的电位差。
差分探头通过差分放大器将差分信号转换为可测量的电压信号。
本文将介绍差分探头的原理及相关参考内容。
1. 差分信号和共模信号：差分信号是由两个信号的电位差产生的，通常表示为Vd = Vp - Vn，其中Vp和Vn分别表示两个信号的电压。
共模信号是两个信号的均值，通常表示为Vcm = (Vp + Vn) / 2。
差分信号和共模信号是对信号进行完整描述的两个重要参数。
2. 差分放大器：差分放大器是一种电路，可将差分信号放大并转换为可测量的电压信号。
差分放大器通常由两个输入端和一个输出端组成，其中一个输入端接收Vp信号，另一个输入端接收Vn信号。
差分放大器增益的关键特点是对差分信号具有高增益，而对共模信号具有低增益。
3. 差分探头原理：差分探头是将差分信号传递给示波器的关键组件。
差分探头通常由两根探针和一个放大器组成。
探针分别连接信号源的Vp 和Vn端，将差分信号传递给放大器。
放大器对差分信号进行放大，并输出给示波器进行测量。
4. 差分探头常见参数：- 带宽：差分探头的带宽决定了它能够测量的信号频率范围。
通常，差分探头的带宽为几十兆赫兹到几千兆赫兹。
- 增益误差：差分探头的放大器在放大差分信号时可能存在的误差。
增益误差越小，测量结果越准确。
- 共模抑制比：差分探头能够抑制共模信号的能力。
共模抑制比越高，测量结果对共模信号的影响越小。
- 输入电阻：差分探头的输入电阻决定了信号源的负载。
输入电阻越高，对信号源的负载越小，测量结果越准确。
5. 差分探头的应用：差分探头广泛应用于各种领域，包括电子工程、通信工程、生物医学等。
示波器配合差分探头可测量差分信号的波形、频率、幅度等参数，帮助工程师进行信号分析和故障排查。
参考内容：- 《示波器测量技术》(刘文彬著)- 《示波器应用技术手册》(杨栋著)- 《差分信号的测量和控制技术》(郑鸣洲著)- 《电子测量技术及仪器》(邬建中著)- 《现代电子测量技术》(李继中、常云杰著)。
数字示波器探头原理、种类及作用方法
数字示波器探头原理、种类及作用方法任何使用过示波器的人都会接触过探头，通常我们说的示波器是用来测电压信号的（也有测光或电流的，都是先通过相应的传感器转成电压量测量），探头的主要作用是把被测的电压信号从测量点引到示波器进行测量。
大部分人会比较关注示波器本身的使用，却忽略了探头的选择。
实际上探头是介于被测信号和示波器之间的中间环节，如果信号在探头处就已经失真了，那么示波器做的再好也没有用。
实际上探头的设计要比示波器难得多，因为示波器内部可以做很好的屏蔽，也不需要频繁拆卸，而探头除了要满足探测的方便性的要求以外，还要保证至少和示波器一样的带宽，难度要大得多。
因此最早高带宽的实时示波器刚出现时是没有相应的探头的，又过了一段时间探头才出来。
一、探头原理示波器探头不仅仅是把测试信号判定以示波器输入端的一段导线，而且是测量系统的重要组成部分。
探头有很多种类型号各有其没的特性，以适应各种不同的专门工作的击破要，其中一类称为有源探头，探头内包含有源电子元件可以提供放大能力，不含有源元件的探头称为无源探头，其中只包含无源元件如电阻和电容。
这种探头通常对输入信号进行衰减。
二、探头种类2.1 无源电压探头2.1.1 无源探头无源探头由导线和连接器制成，在需要补偿或衰减时，还包括电阻器和电容器。
探头中没有有源器件（晶体管或放大器），因此不需为探头供电。
无源探头一般是最坚固、最经济的探头，它们不仅使用简便，而且使用广泛。
2.1.2 高阻无源电压探头从实际需要出发，使用最多的是电压探头，其中高阻无源电压探头占最大部分。
2.1.3 低阻无源电压探头大多数高阻无源探头的带宽范围在小于100MHz到500MHz或更高的带宽之间。
而低阻无源电压探头（又称为50欧姆探头、Zo探头、分压器探头）的频率特性很好，采用匹配同轴电缆的探头，带宽可达10GHz和100皮秒或更快的上升时间。
这种探头是为用于50欧姆环境中设计的，这些环境一般是高速设备检定、微波通信和时域反射计（TDR）。
示波器的差分信号测量
示波器的差分信号测量初步介绍差分测量、放大器类型、应用及怎样避免常见错误当存在500 mVp-p、60 Hz 的共模噪声时，使用传统示波器探头不能测量模拟的4 mVp-p 心跳波形（上图）。
差分放大器则可以从噪声中提取信号。
引论所有测量都是两点测量人们一直在一条电路的两点之间测量电压，不管是使用电压表还是使用示波器。
当示波器探头接触电路中的一点时，即使没有连接地线，通常也会在显示器上出现波形。
在这种情况下，测量的参考点是经过示波器机箱的安全接地通往电路中的电气地。
数字电压表通过两个探头测量两点之间的电位。
由于这两个探头是彼此隔离的，因此这两点可以位于电路中任何地方。
但情况并不总是如此。
在数字电压表出现前，人们使用VOM（万用表）手持式仪表测量“浮动”电路。
由于这些仪表是无源的，因此它们往往会给被测电路带来负荷。
使用高阻抗VTVM（真空管电压表），可以执行侵入性较小的测量。
VTVM 有一个重大的局限性，即其测量总是以地为参考点。
VTVM外壳接地，并连接到参考引线上。
由于固态增益电路的问世，高性能电压表可以与地线隔离，从而可以执行浮动测量。
目前的大多数示波器，如老式VTVM，只能测量以大地为参考点的电压，地线则连接到示波器机箱上。
这称为“单端”测量，探头地线提供了参考通路。
遗憾的是，有时这种局限性会降低测量的完整性，或不可能进行测量。
如果被测电压位于两个电路节点之间而且这两点均未接地，那就不能使用传统的示波器探测技术。
常见的实例是测量开关电源中的栅极驱动信号（参见图1）。
像普通电话线路中的那种平衡信号（在两条引线之间，且没有地回路）是不能直接测量的。
我们将会看到，甚至某些“以地为参考”的信号也不能如实地使用单端技术来测量。
如果地线不成其为地线我们都听说过“接地环路”，书本上教我们避免“接地环路”。
但接地环路是怎样破坏示波器测量的呢？当两条或多条单独的接地通路聚结于两点或多点时，将会产生接地环路。
其结果是导体连成了一个环。
示波器探头原理.概要
示波器探头原理示波器因为有探头的存在而扩展了示波器的应用范围，使得示波器可以在线测试和分析被测电子电路，如下图：图1 示波器探头的作用探头的选择和使用需要考虑如下两个方面：其一：因为探头有负载效应，探头会直接影响被测信号和被测电路；其二：探头是整个示波器测量系统的一部分，会直接影响仪器的信号保真度和测试结果一、探头的负载效应当探头探测到被测电路后，探头成为了被测电路的一部分。
探头的负载效应包括下面3部分：1. 阻性负载效应；2. 容性负载效应；3. 感性负载效应。
图2 探头的负载效应阻性负载相当于在被测电路上并联了一个电阻，对被测信号有分压的作用，影响被测信号的幅度和直流偏置。
有时，加上探头时，有故障的电路可能变得正常了。
一般推荐探头的电阻R>10倍被测源电阻，以维持小于10%的幅度误差。
图3 探头的阻性负载容性负载相当于在被测电路上并联了一个电容，对被测信号有滤波的作用，影响被测信号的上升下降时间，影响传输延迟，影响传输互连通道的带宽。
有时，加上探头时，有故障的电路变得正常了，这个电容效应起到了关键的作用。
一般推荐使用电容负载尽量小的探头，以减小对被测信号边沿的影响。
图4 探头的容性负载感性负载来源于探头地线的电感效应，这地线电感会与容性负载和阻性负载形成谐振，从而使显示的信号上出现振铃。
如果显示的信号上出现明显的振铃，需要检查确认是被测信号的真实特征还是由于接地线引起的振铃，检查确认的方法是使用尽量短的接地线。
一般推荐使用尽量短的地线，一般地线电感=1nH/mm。
图5 探头的感性负载二、探头的类型示波器探头大的方面可以分为：无源探头和有源探头两大类。
无源有源顾名思义就是需不需要给探头供电。
无源探头细分如下：1. 低阻电阻分压探头；2. 带补偿的高阻无源探头（最常用的无源探头）；3. 高压探头有源探头细分如下：1. 单端有源探头；2. 差分探头；3. 电流探头最常用的高阻无源探头和有源探头简单对比如下：表1 有源探头和无源探头对比低阻电阻分压探头具备较低的电容负载（<1pf)，较高的带宽（>1.5GHz），较低的价格，但是电阻负载非常大，一般只有500ohm或1Kohm，所以只适合测试低源阻抗的电路，或只关注时间参数测试的电路。
示波器差分探头的校准方法
示波器差分探头的校准方法The Calibration Technique of Oscilloscope Differential Probe刘红煜(中国电子科技集团公司第二十研究所计量站,陕西西安710068)摘 要:随着测量信号速率的提高,差分信号变得越来越普遍,为了确保测量结果的准确性和可靠性,本文提出了对示波器差分探头的校准方法。
关键词:差分探头;校准;方法 为了抑制信号中的共模噪声,示波器差分探头被广泛的使用,但是示波器差分探头是否准确对测量结果有很大的影响,为了确保测量结果的准确性和可靠性,需要对示波器差分探头计量校准。
国家对示波器计量检定/校准有相应的检定规程和校准方法,但对示波器差分探头计量校准却没有规定,因此本文提出了示波器差分探头计量校准方法,供同行参考。
1 示波器差分探头计量校准的主要项目有(1)共模抑制比;(2)直流衰减系数;(3)差分信号范围;(4)频带宽度;(5)上升时间;(6)输入阻抗(包括电阻和电容)。
2 校准项目和校准方法211 共模抑制比校准方法21111 共模抑制比(CMRR )的定义:在差分信号测量中,为了说明差分放大电路抑制共模信号的能力。
共模抑制比是反映差分探头性能的一个关键参数,被定义为:CM R R =A d /A c(1)或以dB 表示:CM R R =20lg A d /A c(2)其中:A d —差模信号电压增益; A c —共模信号电压增益。
一般差分探头的接线端有3个,第一个是标有“+”端,第二个是标有“-”端,第三个是“地”端,如图1所示:图1 差分探头的接线端差模信号电压放大倍数A d 越大,共模信号电压放大倍数A c 越小,则CMRR 越大。
此时差分放大电路抑制共模信号的能力越强,放大器的性能越好。
当差分放大电路完全对称时,共模信号电压放大倍数A c =0,则共模抑制比CMRR →∞,这是理想情况,实际上电路完全对称是不存在的,共模抑制比也不可能趋于无穷大。
差分探头的原理
差分探头的原理今天来聊聊差分探头的原理。
你可能会想，差分探头是个啥？看起来很专业很神秘的样子。
其实呢，我们可以把它想象成一个超级敏锐的“耳朵”，专门用来听电路里很细微、特殊的“声音”。
先和大家说个生活里的现象吧。
你有没有试过在一个很吵闹的环境里，想要听清楚某一个人的声音？周围有各种杂音，就像电路里有各种各样的信号干扰一样。
这时候，如果我们有一个特别的设备，能够把你想听的那个人的声音单独提取出来，还能去掉周围的杂音，是不是就很棒？差分探头在电路里就有点这个意思。
在电路中，有很多类型的信号在传输，有些时候我们只对其中两个点之间的电压差感兴趣，这个电压差对于我们分析电路的工作状态或者故障排除是非常关键的。
差分探头就是专门用来测量这种电压差的设备。
打个比方吧，差分探头就像一个精准的天平。
电路中的两个信号线就像是放在天平两边的物体，差分探头不是只看一边物体有多重（一个信号线的电压值），而是精确地算出两边物体的重量差（两个信号线之间的电压差）。
而且这个天平非常厉害，能在很多干扰下很好地工作。
老实说，我一开始也不明白为啥不能就用普通的探头去测这两个点的电压然后相减来得到电压差呢？后来发现这里面学问可大了。
电路中的共模信号就像是那种影响所有信号的背景噪音一样，如果用普通探头分别测，这个共模信号就会捣乱，让测量不准确。
而差分探头特殊的设计可以有效地抑制共模信号的干扰，就像我们戴了专门的隔音耳机，只听我们想听的信号一样。
在实际应用中，比如说在测试电机驱动器的电路或者一些复杂的电子设备内部线路的时候，差分探头就能大显身手了。
技术人员可以通过它准确测量两个关键节点之间的电压差，从而判断电路是否正常工作，某个部件是不是出了问题。
在这里要注意的是，差分探头也有它的测量范围限制，就像天平也有能称的最大重量一样，在使用的时候得先看清楚它的参数，在合适的范围内进行测量。
有意思的是，随着科技的发展，差分探头的精度和抗干扰能力都在不断提升。
示波器差分探头自动测试设计
、
由于外界干扰源或设备 内部本身耦合而产生的干扰信号，叫做 差模干扰 。在差模信 号的测量中，对 同时作用于输入两端的干 扰信号的抑制能力就是共模抑制 比 （ Ｃ Ｍ Ｒ Ｒ ）。共模抑制 比是一 个与频率相关 的参数，随着频率的增加而减小。因此在相同共 如 图 ２所 示 。 模抑制比条件下 ，高频差分探头比低频差分探头性能好 。 示波器差分探头以 Ｔ Ｅ Ｋ公司示波器 高压差分探头 Ｐ ５ ２ ０ ０为 例 ，其主要计量特性有：直流增益 ，交流增益 ，频带宽度 ，上 升时间，共模抑制 比等。
的 自动 测 试 系统 ，经 过 长 时 间 实 践验 证 ， 极大 地 提 高测 试 的质 量和效率。 差 分 探 头 概 述 差分探头是用差分放大器原理设计 出来的示波器探头 ，差 分放大器是 由两个参数特 性相 同的晶体管用直接耦合方式构成 的放 大 器 。若两 个 输 入 端 分 别输 入 大 小 相等 且 相 位 相 同 的信 号 时，输 出为零，从而克服零点漂移 ，差分信 号是相互参考 的， 而 不是以地作为参考 的信号。 由两条信号线本 身作为回路时，
图 ２ 系 统软 件 流 程设 计
… ……一… ＆ 硅 ｊ 吾 … … …
图 １ 系统工作原理 三 、系统软件设计
９ 消费 电子 ２ ０ １ ３
