现代电力系统分析总复习
(完整word版)《现代电力系统分析》期末复习材料

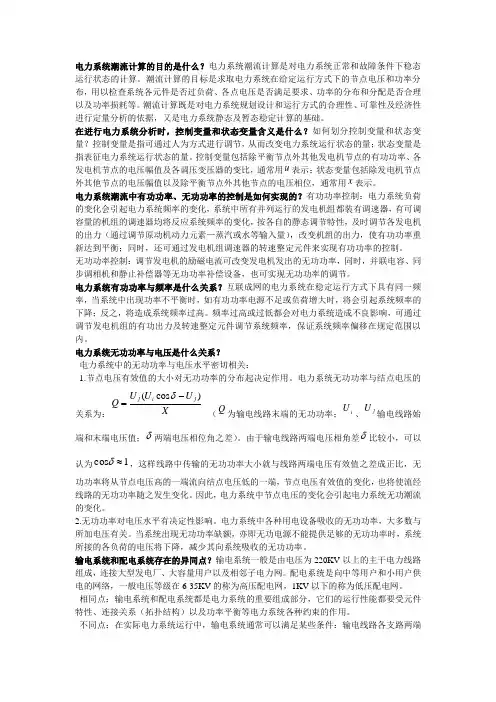

电力系统潮流计算的目的是什么？电力系统潮流计算是对电力系统正常和故障条件下稳态运行状态的计算。
潮流计算的目标是求取电力系统在给定运行方式下的节点电压和功率分布，用以检查系统各元件是否过负荷、各点电压是否满足要求、功率的分布和分配是否合理以及功率损耗等。
潮流计算既是对电力系统规划设计和运行方式的合理性、可靠性及经济性进行定量分析的依据，又是电力系统静态及暂态稳定计算的基础。
在进行电力系统分析时，控制变量和状态变量含义是什么？如何划分控制变量和状态变量？控制变量是指可通过人为方式进行调节，从而改变电力系统运行状态的量；状态变量是指表征电力系统运行状态的量。
控制变量包括除平衡节点外其他发电机节点的有功功率、各发电机节点的电压幅值及各调压变压器的变比，通常用u 表示；状态变量包括除发电机节点外其他节点的电压幅值以及除平衡节点外其他节点的电压相位，通常用x 表示。
电力系统潮流中有功功率、无功功率的控制是如何实现的？有功功率控制：电力系统负荷的变化会引起电力系统频率的变化，系统中所有并列运行的发电机组都装有调速器，有可调容量的机组的调速器均将反应系统频率的变化，按各自的静态调节特性，及时调节各发电机的出力（通过调节原动机动力元素—蒸汽或水等输入量），改变机组的出力，使有功功率重新达到平衡；同时，还可通过发电机组调速器的转速整定元件来实现有功功率的控制。
无功功率控制：调节发电机的励磁电流可改变发电机发出的无功功率，同时，并联电容、同步调相机和静止补偿器等无功功率补偿设备，也可实现无功功率的调节。
电力系统有功功率与频率是什么关系？互联成网的电力系统在稳定运行方式下具有同一频率，当系统中出现功率不平衡时，如有功功率电源不足或负荷增大时，将会引起系统频率的下降；反之，将造成系统频率过高。
频率过高或过低都会对电力系统造成不良影响，可通过调节发电机组的有功出力及转速整定元件调节系统频率，保证系统频率偏移在规定范围以内。
电力系统分析总结(复习资料)
1、有发电厂中的电气部分、各类变电所、输配电线路及各种类型的用电器组成的整体，称为电力系统2、按电压等级的高低，电力网可分为：1低压电网（<1kv）2中低电网（1<V<10kv）3高压网（35kv<V<220kv）4、超高电网（330~750KV）5、特高压网（V>1000kv）3、负荷的分类：1.按物理性能分：有功负荷、无功负荷 2.按电力生产与销售过程分：发电负荷、供电负荷、和用电负荷 3.按用户性质分：工业、农业、交通运输业和人民生活用电负荷 4.按负荷对供电的可靠性分：一级、二级、三级负荷4、我国电力系统常用的4种接地方式：1.中性点接地 2.中性点经消弧线圈接地3.中性点直接接地 4.中性点经电阻的电抗接地小电流接地方式：（1.2）优点：①可靠性能高②单相接地时，不易造成人身或轻微轻微的人身和设备安全事故缺点：经济性差、容易引起谐振，危及电网的安全运行。
大接地电流方式：（3.4）优点：①能快速的切除故障、安全性能好②经济性好。
缺点：系统供电可靠性差（任何一处故障全跳）5、消弧线圈的工作原理：在单相接地时，可以线圈的电流Il补偿接地点的容性电流消除接地的不利影响补偿方式：①全补偿：Ik=Il时，Ie=0.容易发生谐振，一般不用②负补偿，Il< Ik时，Ie为纯容性，易产生谐振过电压③过补偿：Il>Ik时，Ie为纯感性，一般都采用过电压法。
6、架空线路的组成：①导线、②避雷线、③杆塔、④绝缘子、⑤金具7、电力网的参数一般分为两类：一类是由元件结构和特性所决定的参数，称为网络参数，如R、G、L等；另一类是系统的运行状态所决定的参数，称为运行参数，如I、V、P等。
8、分裂导线用在什么场合，有什么用处？一般用在大于350kv的架空线路中。
可避免电晕的产生和增大传输容量。
9、导线是用来反映的架空线路的泄漏电流和电晕所引起的有功损耗的参数。
10、三绕组变压器的绕组排列方式：①中、高、低②低、中、高排列原则：①高压绕组电压高，故绝缘要求也高，一般在最外层、②升压变压器一般采用：---- 1、标么值：是指实际有名值与基准值得的比值。
电力系统分析重点复习资料
10)对于 A 相通过 Zf 接地短路，以下（C）成立。
。
。
。
。
。
。
。
。
A. Ua=0 B.Ia=0 C.Ia1=Ia2=Ia0 D..Ib1=Ib2=Ib0
第九章
学习必备
欢迎下载
1)简单电力系统的静态稳定判据为（B） B.dPE/dδ＞0
2)电力系统稳定性不包括（C） C.输出功率稳定
3）提高电力系统稳定性的一般原则不包括（C） C.尽可能减小输出功率
A.Skt*=It*
B.Skt= 3 UNIt C.Skt=UNIt D.Skt=IW*SB
第七章 1)将三个不对称相量分解为三组对称相量的方法是（B）B.对称分量法 2）电力系统发生三相短路时，短路电流知包含（A） A.正序分量 3）当电力系统的某点出现 A 相直接接地短路时，下式（C）不成立。
。
第八章
1）当电力系统中发生 a 相直接接地短路时，故障处的 a 相电压为（ D ） D.
0
2）系统发生短路故障后，越靠近短路点，正序电压（ A ）A．越低
3）中性点接地电力系统发生短路后没有零序电流的不对称短路类型是（ B ）
A．单相接地短路 B．两相短路 C．三相短路 D．两相短路接地
4） 根据正序等效定则，当系统发生三相短路故障，附加阻抗 ZA 为（ A ）
器的电抗为（C）
C.XT=UK%/100 X 1102/SN
9）下列说法不正确的是（D） D.电阻标幺值的单位是Ω
10）对于架空电力线路的电抗，一下说法不正确的是(B) B.与电力网的频率有关
第三章
*~
**
*~
*
1）电力系统潮流计算主要求取的物流量是 (A)A.U ,S B.U ;I C.I;S D Z ,I
《电力系统分析》综合复习资料

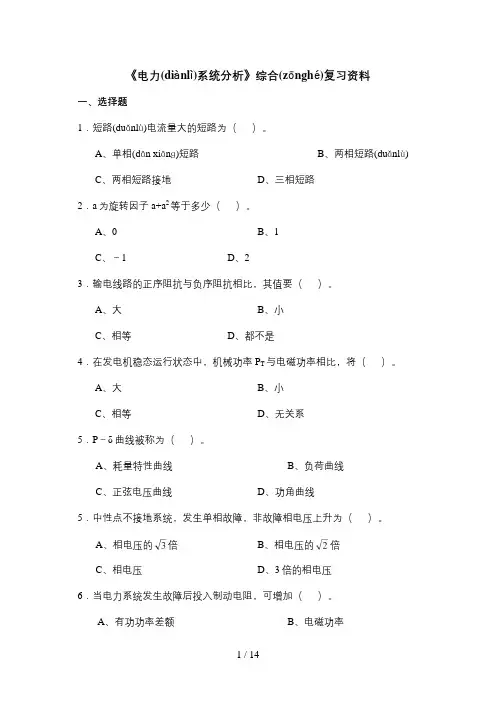

《电力系统分析》综合复习资料一、选择题1．短路电流量大的短路为（）。
A、单相(dān xiānɡ)短路B、两相短路C、两相短路接地D、三相短路2．a为旋转因子a+a2等于多少（）。
A、0B、1C、－1D、23．输电线路的正序阻抗与负序阻抗相比，其值要（）。
A、大B、小C、相等D、都不是4．在发电机稳态运行状态中，机械功率P T与电磁功率相比，将（）。
A、大B、小C、相等D、无关系5．P－δ曲线被称为（）。
A、耗量特性曲线B、负荷曲线C、正弦电压曲线D、功角曲线5．中性点不接地系统，发生单相故障，非故障相电压上升为（）。
A、相电压的倍B、相电压的倍C、相电压D、3倍的相电压6．当电力系统发生故障后投入制动电阻，可增加（）。
A、有功功率差额B、电磁功率C、无功功率差额D、电抗大小7．经过派克变换后，同步发电机的电压方程中与磁链大小的改变有关的一项电势，一般被称为（）。
A、发电机电势B、变压器电势C、电压降D、都不对8．一台发电机出口(chū kǒu)发生三相短路故障，如果发电机次暂态电抗，则发电机提供的短路电流周期分量为额定电流的（）。
A、8倍B、4倍C、6倍D、2倍9．潮流(cháoliú)方程是（）。
A、代数方程(dàishù fāngchéng)B、微分方程(wēi fēn fānɡchénɡ)C、代数方程组D、微分方程组10．电压中枢点是指（）。
A、反映系统电压水平的主要发电厂母线B、反映系统电压水平的主要变电所母线C、1或2D、电机输出线11．等面积定则主要用于分析简单系统的（）。
A、潮流计算B、故障计算C、调压计算D、暂态稳定分析12．系统备用容量中，哪种可能不需要（）。
A、负荷备用B、国民经济备用C、事故备用D、检修备用13．为能在实际负荷超过预测值时及时地向增加的负荷供电而设置的备用容量称为（）。
电力系统分析 复习资料
电力系统分析复习资料电力系统分析复习资料电力系统是现代社会不可或缺的基础设施，它为我们的生活提供了稳定可靠的电力供应。
而电力系统分析则是对电力系统进行深入研究和评估的过程，以确保其正常运行和高效性能。
本文将为大家提供一些电力系统分析的复习资料，帮助大家更好地理解和掌握相关知识。
一、电力系统概述电力系统是由发电厂、输电网和配电网组成的，它们共同协作，将发电厂产生的电能传输到用户终端。
发电厂通过燃煤、水力、核能等方式将能源转化为电能，输电网负责将电能从发电厂输送到各个地方，配电网则将电能分配给用户使用。
电力系统的稳定运行和高效性能是保障电力供应的关键。
二、电力系统分析的重要性电力系统分析是为了确保电力系统的可靠性、稳定性和经济性，它可以帮助我们了解电力系统的运行状态，预测潜在问题，并采取相应措施进行调整和优化。
通过电力系统分析，我们可以有效地解决电力系统中的故障、过载、电压失调等问题，提高电力系统的运行效率和可靠性。
三、电力系统分析的基本方法1. 潮流计算潮流计算是电力系统分析的基础，它用于确定电力系统中各节点的电压、电流和功率等参数。
通过潮流计算，我们可以了解电力系统中的电能流动情况，发现潜在的过载和电压失调问题，并采取相应的措施进行调整。
2. 短路计算短路计算是为了确定电力系统中短路故障的电流和电压等参数。
短路故障是电力系统中常见的故障之一，它可能导致设备损坏、电力中断甚至火灾等严重后果。
通过短路计算，我们可以评估短路故障对电力系统的影响，并采取相应的保护措施。
3. 功率系统稳定分析功率系统稳定分析是为了评估电力系统在各种异常情况下的稳定性。
电力系统中可能存在的问题包括电压失调、频率偏差等，这些问题可能导致电力系统崩溃或设备损坏。
通过功率系统稳定分析，我们可以预测电力系统的稳定性，并采取相应的措施进行调整。
四、电力系统分析的工具与软件1. PSS/EPSS/E是一种专业的电力系统分析软件，它可以进行潮流计算、短路计算、稳定分析等多种功能。
现代电力系统分析-往年试卷与复习资料 (6)

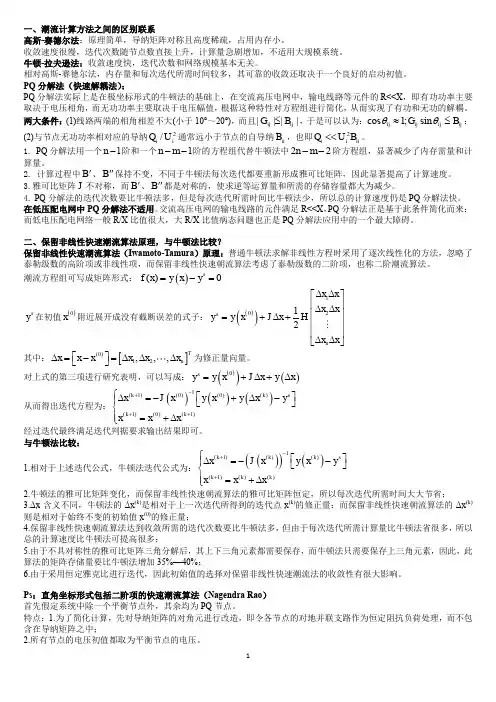

一、潮流计算方法之间的区别联系高斯-赛德尔法：原理简单，导纳矩阵对称且高度稀疏，占用内存小。
收敛速度很慢，迭代次数随节点数直接上升，计算量急剧增加，不适用大规模系统。
牛顿-拉夫逊法：收敛速度快，迭代次数和网络规模基本无关。
相对高斯-赛德尔法，内存量和每次迭代所需时间较多，其可靠的收敛还取决于一个良好的启动初值。
PQ 分解法（快速解耦法）：PQ 分解法实际上是在极坐标形式的牛顿法的基础上，在交流高压电网中，输电线路等元件的R<<X ，即有功功率主要取决于电压相角，而无功功率主要取决于电压幅值，根据这种特性对方程组进行简化，从而实现了有功和无功的解耦。
两大条件：(1)线路两端的相角相差不大(小于10°～20°)，而且||||ij ij G B ≤，于是可以认为：cos 1;sin ij ij ij ij G B θθ≈≤； (2)与节点无功功率相对应的导纳2/i i Q U 通常远小于节点的自导纳ii B ，也即2i i ii Q U B <<。
1. PQ 分解法用一个1n -阶和一个1n m --阶的方程组代替牛顿法中22n m --阶方程组，显著减少了内存需量和计算量。
2. 计算过程中B '、B ''保持不变，不同于牛顿法每次迭代都要重新形成雅可比矩阵，因此显著提高了计算速度。
3.雅可比矩阵J 不对称，而B '、B ''都是对称的，使求逆等运算量和所需的存储容量都大为减少。
4. PQ 分解法的迭代次数要比牛顿法多，但是每次迭代所需时间比牛顿法少，所以总的计算速度仍是PQ 分解法快。
在低压配电网中PQ 分解法不适用。
交流高压电网的输电线路的元件满足R<<X ，PQ 分解法正是基于此条件简化而来；而低电压配电网络一般R/X 比值很大，大R/X 比值病态问题也正是PQ 分解法应用中的一个最大障碍。
电力系统分析期末重点复习newer
例：
变电所运 算负荷SB
发电厂运算 功率SC
S B S LD
1 1 ST 1 S0T 1 ( j QCAB j QCBC ) 2 2
1 S C S G S P S T 2 S 0T 2 ( j QCBC ) 2
变压器T2的二次侧供 电距离较短，可不考 U2N=1.1×110=121（kV ） 虑线路上的电压损失
变压器T1的变比为：10.5/121kV
变压器T2的额定电压：U1N=110（kV） U2N=1.05×6=6.3（kV）
变压器T2的变比为：110/6.3kV
二.电力系统的负荷
1、电力负荷的分级及其对供电的要求
和三类负荷。电力系统供电的可靠性，就是要保证一级负荷在 任何情况下都不停电，二级负荷尽量不停电，三级负荷可以停 电。 2．保证良好的电能质量。
保证系统的电压、频率、波形在允许的范围内变动。
电压偏移：一般不超过用电设备额定电压的±5%。 频率偏移：一般不超过±0.2Hz。 3．为用户提供充足的电能。
SB IB 3U B
2 UB UB ZB 3I B S B
近似计算法
在实际计算中，总是希望基准电压等于（或接近于）该电压级 的额定电压。考虑到电力系统中同一电压等级的各元件额定电 压也不同，取该电压级的平均额定电压Uav。将变压器的变比 用其两侧网络的平均额定电压之比来代替，称近似计算法。 采用近似计算法后，各段的基准电压即为该段网络的Uav， 不需再计算。 必需注意：采用近似法时，各元件的额定电压一律采用该元件所 在段网络的平均额定电压代替，只有电抗器除外。
2 变压器的功率损耗
阻抗支路中的功率损耗（变动损耗）
S
《电力系统分析》复习题及答案
《电力系统分析》复习题1一、填空题1、电力网络主要由电力线路和（ 变压器或变、配电装置或变电所 ）组成。
2、电能生产最基本首要的要求是( 保证安全可靠持续供电 )。
3、连接额定电压分别为220kV 和35kV 两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为（ 220/38.5或5.7 ）。
4、在我国110kV 以上电力系统的中性点运行方式一般为（直接接地）。
5、电压降落指元件两端电压的（相量差）。
6、在电磁环网中，由于变压器变比不匹配而产生的功率称为（循环功率；）。
7、电力系统频率的一次调整，通过调节发电机组上的（调速器）完成。
8、双绕组变压器的分接头在（ 高压绕组 ）侧。
9、短路冲击电流指的是（短路电流最大可能的瞬时值）。
10、经过派克变换后同步发电机等效的dd 、qq 绕组之间的互感为（0）。
二、单项选择题1、电导是反映电流流经导线而产生的__D__的参数。
A 热效应；B 磁场效应；C 电场效应；D 电晕和漏磁损耗 2、100km 的架空线属于___B____。
A 长线；B 短线；C 中等长度线；D 都不对3、长线路、重负荷的中枢点采用的调压方式是____B_____。
A 顺调压 B 逆调压 C 常调压4、潮流方程是由____B_____推导得来的。
A 回路电流方程；B 节点电压方程；C 支路电压方程；D 割集方程 5、P-V 节点是_______B_____的节点。
A 节点的有功功率和电压未知；B 节压已知；C 节点的电压和相角未知；D 节点的电压和相角已知6、高压电网中，电能传输时产生的电压损耗主要是____D______引起的。
A 有功电流流过电阻；B 有功电流流过电抗；C 无功电流流过电阻；D 无功电流流过电抗7、短路后没有零序电流的不对称短路是___B______。
A 单相短路；B 两相短路；C 三相短路；D 两相短路接地8、电力系统进行潮流的调整和控制措施，错误的是____D_____。
电力系统分析复习题
《电力系统分析》复习题一、选择题1．采用分裂导线的目的是（ A ）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．下列故障形式中对称的短路故障为（ C ）A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为（ A ）A.δd/dP E<0dP E>0 B.δd/C.δd/dP E=0 D.都不对4．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（ C ）A.整步功率系数大于零 B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积5．频率的一次调整是（ A ）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的6.系统备用容量中，哪种可能不需要( A )A.负荷备用B.国民经济备用C.事故备用D.检修备用7．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（A ）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压10.P-σ曲线被称为( D )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线11.顺调压是指( B )A.高峰负荷时，电压调高，低谷负荷时，电压调低(这个是逆调压）B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低12.潮流方程是( D )A.线性方程组B.微分方程组C.线性方程D.非线性方程组13.分析简单电力系统的暂态稳定主要应用( B )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法14.电力线路等值参数中消耗有功功率的是（ A ）A.电阻B.电感C.电纳D.电容15.一般情况，变压器的负序电抗X T （2）与正序电抗X T （1）的大小关系为（ C ）A.X T （1）>X T(2)B.X T （1）<X T(2)C. X X t t 21D.X T （1）>>X T(2)16.电力系统分析中，有功功率的单位常用（ B ）A.V ARB.MWC.MV AD.V17.在下列各种故障类型中，属于纵向故障的是（ D ）A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（ C）A.P —Q 分解法高于牛顿—拉夫逊法B.无法比较C.牛顿拉夫逊法高于P —Q 分解法D.两种方法一样19.电力系统的综合供电负荷加上厂用电之和，称为（ A ）A.发电负荷B.供电负荷C.用电负荷D.工业负荷20.构成电力网的主要设备有（ B ）A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容21.系统发生两相接地短路故障时，复合序网的连接方式为（ A ）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发生两相短路故障时，复合序网的连接方式为（ B ）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发生单接地短路故障时，复合序网的连接方式为（ A ）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.二相断线时的复合序网是在断口处( A )。
电力系统分析总复习
电力系统的负荷与电源容量 ◆ 综合负荷=系统中所有负荷之和； ◆ 供电负荷=综合负荷+网损； ◆ 发电负荷=供电负荷+厂用负荷； ◆ 系统额定容量=系统装机额定容量之和； ◆ 系统电源容量=系统中可运行机组的可发容量之和。 有功功率平衡与系统备用容量 各类发电厂的合理组合顺序
有功负荷的最优分配
目的 满足负荷需求，经济合理分配各发电机组有功出力，使系统总的能 源消耗（燃料费用、市场调度总费用）最少。
P0 PFe 3 G T (U GT PFe U
2 N
N
3 ) 1000 G T U
2
2 N
1000
10
3
P0 U
2 N
10
3
(S )
• 三绕组变压器的结构和容量比
IN 2 SN 2 PK13 ( ) PK 13 ( ) PK 13 4PK 13 I N3 SN3
r S ( / km )
电抗（分裂导线）
x 1 0 . 1445 lg Dm r eq 0 . 0157 / n ( / km )
4、负荷的数学模型
负荷分类：综合负荷，供电负荷，发电负荷
负荷曲线及其分类
同时系数=系统有功综合负荷峰值/系统中所有用户的有功负荷峰值
之和。
第三章简单电力网络的分析计算
Q y ~ ~ S1 S1 j （ 2
L1
)
发电厂变压器
① 等值电源功率=发电机出力-厂用电功率-升 压变压器功率损耗 ② 运算电源功率=等值电源功率-相邻线路电 容功率的一半
两端供电网潮流计算
① 计算步骤 ◆画等值电路计算个元件参数； ◆利用运算功率和运算负荷对等值电路进行简化；
电力系统分析复习题
《电力系统分析》复习题一、填空题1、电力系统是由、和有机连接起来，所构成的生产、输送、分配和使用电能的整体。
2、在三相电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：、和。
3、用功率和阻抗表示的电压降纵分量的表达式为。
4、当功率的有名值为S=P+jQ时，（功率因数角为），取基准功率为Sn，则无功功率的标么值为。
5、为了满足频率调整的需要，以适应用户对功率的要求，电力系统装设的发电机的额定容量必须当前的负荷。
6、采用分裂导线，使得线路电抗。
7、在频率调整过程中，能够实现频率无差调节的是。
8、有零序分量的条件是三相电流之和不等于。
9、环式网络中，有功功率分点和无功功率分点。
10、在频率调整过程中，能够实现频率无差调节的是。
11、潮流计算中，PV节点是指的节点。
12、电力系统电压中枢点是指。
13、暂态稳定性是研究系统在扰动下的稳定性问题。
14、超导同步发电机三相短路时定子绕组中的电流包括，，，。
15、派克变换是将系统变为系统，经派克变换后，自感和互感系数是。
16、电力网络主要由电力线路和组成。
17、电能生产最基本首要的要求是18、在电磁环网中，由于变压器变比不匹配而产生的功率称为。
19、正序等效法则是指。
20、电能质量包括 、 和 三个方面。
21、短路冲击电流指的是 。
22、 指等值负荷功率Li Li Q P 、和等值电源功率Gi Gi Q P 、是给定的，即注入功率P i 、Q i 给定，待求的则是节点电压的大小U i 和相位角δi ; 指等值负荷和等值电源的有功功率P Li 、P Gi 给定，即注入有功功率P i 给定，等值负荷的无功功率Q Li 和节点电压的大小U i 也给定，待求的则是等值电源的无功功率Q Gi ，注入无功功率Q i 和节点电压的相位角δi 。
23、电力系统频率的一次调整，通过调节发电机组上的 完成。
24、所谓电力系统稳定性是指 。
25、电力系统的调压措施有 、 、。
电力系统分析复习资料
一、单选题（共20题，40分）1、输电线路单位长度的电阻主要决定于（2.0）A、材料和对地高度B、电晕损耗和电压C、几何均距和半径D、材料和粗细正确答案： D2、n节点电力系统中,已知PQ节点的数目为N-1,则PV节点数目为( )。
（2.0）A、 1B、 2C、 0D、无法确定正确答案： C3、如果高压输电线路首末端电压之间的关系为,在忽略线路电阻影响的情况下,下述说法中正确的是( )。
（2.0）A、有功功率从首端流向末端无功功率从末端流向首端B、有功功率和无功功率都是从首端流向末端C、无功动率从首端流向未端有功功率从首端流向末端D、有功功率和无功功率都从末端流向首端正确答案： A4、电力系统的综合用电负荷加上网络中的供电损耗称为（2.0）A、供电负荷B、发电负荷C、工业负荷D、厂用电负荷正确答案： A5、在电力系统受到大扰动后的暂态过程中,发电机组的调节系统已发挥作用的阶段是( )。
（2.0）A、起始阶段B、初始阶段C、中间阶段D、起始阶段和中间阶段正确答案： C6、在接线变压器三角形侧两相短路时,关于变压器星形侧三相线路中的电流,下述说法中正确的是( )。
（2.0）A、变压器星形侧三相线路中都有电流流过,其中故障相中的滞后相电流为其它两相的两倍B、变压器星形侧三相线路中都有电流流过,其中故障相中的超前相电流为其它两相的两倍C、变压器星形侧三相线路中只有故障相有电流流过D、变压器星形侧三相线路中都有电流流过,其中非故障相中电流为故障相电流的两倍。
正确答案： A7、常规电网潮流计算时,( )是对称矩阵。
（2.0）A、混合参数矩阵B、节点支路关联矩阵C、雅克比矩阵D、节点导纳矩阵正确答案： D8、冲击电流主要用来校验设备（2.0）A、是否超过额定电流B、是否超过发热允许电流C、电动力稳定度D、超过经济电流正确答案： C9、构成电力网的主要设备有（2.0）A、变压器,用户B、变压器,电力线路C、电缆,架空线D、电阻,电容正确答案： B10、联合电力系统的接线图及参数如下,联络线的功率传输限制为300MW,频率偏移超出才进行二次调频,当子系统A出现功率缺额200MW时,如系统A不参加一次调频,则联络（2.0）A、 B系统向A系统输送181MW有功功率,联络线功率没有越限B、 A系统向B系统输送181MW有功功率,联络线功率没有越限C、 B系统向A系统输送281MW有功功率,联络线功率没有越限D、 B系统向A系统输送81MW有功功率,联络线功率没有越限。
现代电力系统分析总复习
2.2.2 变压器的电路模型
❖ 变压器的励磁阻抗比变压器漏抗大得多，因此变压 器励磁支路电流较小，一般为额定电流0.5%~2%， 在计算中为了简化，通常把励磁支路移到变压器的 端部（通常移动到电源侧），并把原边和副边的铜 耗以及漏电抗合并，形成如图所示的等效电路。这 样简化的目的是减少变压器支路的节点，因为电力 系统通常用节点电压方程来求解，减少节点将减少 节点电压方程的个数。
2.1.1 输电线路的物理模型
❖ 根据电磁波在输电线路上的传播规律，输 电线路可以等效为无穷多级串连电阻电感 和并联电容电导的级联。假设线路参数是 均匀分布的，单相线路可以等效为如图所 示的电路。
单根输电线路的电感
❖ 单根无穷长导线单位 长度的自感
L 1 2
i
i
0 ( r ln D ) 2 4 R
生物质能发电以及冷热电 联产等小燃气轮机组发电 由即插即忘转变为即插即 用。
1.1 电力发展的阶段
4.智能电网
❖ 新客户
电动汽车 友好智能电器，能够根据系统频率和实时电
价自动运行 微网
1.1 电力发展的阶段
4.智能电网
❖ 新要求
用户对供电可靠性要求更高 要求不同供电质量 电力系统对电网设备的资产利用率要求
1
uA
u
B
uC
1 2 0
ln R
ln ln
1
DAB 1
DAC
ln 1 DAB
ln 1 R
ln 1 DBC
1
ln DAC
ln 1 DBC
ln 1
qA qB qC
R
四、三相导体的电容
❖ 分裂导线则取为每相分裂导线的几何平均半径。
1
电力系统分析复习题(包括答案)
电力系统分析复习题9-11.综合负荷的定义答：系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。
它是把不同地区、不同性质的所有的用户的负荷总加起来而得到的。
2. 综合负荷、供电负荷和发电负荷的区别及关系答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。
供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。
9-21.负荷曲线的定义答：反映一段时间内负荷随时间而变化的规律用负荷曲线来描述2.日负荷曲线和年负荷曲线的慨念答：负荷曲线按时间长短分，分为日负荷曲线和年负荷曲线。
日负荷曲线描述了一天24小时负荷的变化情况；年负荷曲线描述了一年内负荷变化的情况。
3.日负荷曲线中最大负荷、最小负荷、平均负荷、负荷率、最小负荷系数的慨念 答：负荷曲线中的最大值称为日最大负荷max P （又称峰荷），最小值称为日最小负荷min P （又称谷荷）；平均负荷是指某一时期（日，月，年）内的负荷功率的平均值，24024d av W P Pdt =⎰；负荷率m k 是日平均负荷av P 与日最大负荷max P 之比，即maxav m P k P =；最小负荷系数α是日最小负荷min P 跟日最大负荷max P 之比，即min maxP P α=。
4.日负荷曲线的作用答：日负荷曲线对电力系统的运行非常重要，它是安排日发电计划和确定系统运行方式的重要依据。
5.年最大负荷曲线的定义和作用答：年最大负荷曲线描述一年内每月（或每日）最大有功功率负荷变化的情况，它主要用来安排发电设备的检修计划，同时也为制订发电机组或发电厂的扩建或新建计划提供依据。
6.年持续负荷曲线的定义、最大负荷利用时数的慨念、年持续负荷曲线的用途答：年持续负荷曲线是按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成，作用是安排发电计划和进行可靠性估算。
电力系统分析复习资料
电力系统分析复习资料1.电力网、电力系统和动力系统的定义是什么？答：电力系统中输送和分配电能的部分称为电力网；把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统，它包括从发电、变电、输电、配电直到用电这样一个全过程；电力系统加上发电厂的动力部分，就称为动力系统。
2.对电力系统运行的基本要求是什么？答：保证安全可靠地供电；保证良好的电能质量；保证电力系统运行的经济性。
3.电力系统的电气接线图和地理接线图有何区别？答:电气接线图可反映电力系统各主要元件之间的电气连接关系，但不反映各发电厂、变电所的相对地理位置；地理接线图可反映各发电厂、变电所的相对地理位置，但不能反映各主要元件之间的电气连接关系。
4.何为电力系统的中性点？答：电力系统的中性点是指接入系统星型连接的变压器或发电机绕组的中性点。
分类：中性点直接接地（大电流系统）；中性点不接地（小电流系统）；经消弧线圈接地（小电流系统）。
5.中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？答：对于故障相对地电压为零，非故障相的相电压变为线电压，电压值为原相电压的√3 ，中性点变为相电压。
电流呈容性。
6.消弧线圈的工作原理是什么？补偿方式有哪些？电力系统一般采用哪种补偿方式？为什么？答：正常运行时中性点电位为0，没有电流经过消弧线圈，当某相如A相发生单相接地，则作用在消弧线圈两端的电压为相电压，此时就有电感电流I 通过消弧线圈和接地点，I 滞后电压90度，与接地点电容电流I 方向相反，互相补偿抵消。
接地点电流是I 和I 的相量和，因此，如果适当选择消弧线圈电感，可使接地点的电流变得很小，甚至等于零，这样，接地点电弧就会很快熄灭。
一共有三种补偿方式：全补偿I =I ，易导致谐振；欠补偿I ＜I ，易导致全补偿；过补偿I ＞I ，能避免谐振和过电压。
7.电力系统的各元件的额定电压如何确定？答：电力线路的额定电压和用电设备的额定电压相等，这一电压称为网络额定电压；发电机的额定电压比网络的额定电压高５％。
电力系统分析总复习
第一章 电力系统的基本概念电力系统的根本任务：向用户提供充足、可靠、优质、价格合理的电能 电力系统的组成：广义上是指由若干发电厂、变电所、负荷中心，通过电力线路连接在 一起的统一整体，用以完成电能的生产、输送、分配和使用；狭义上是指由发电机、变 压器、线路及用电设备等电气设备连接起来构成的整体 电力网：在电力系统中，实现输送、分配电能的部分，由发电厂和变电所中的变压器、 电力线路连接起来构成的整体 电力线路：是传输电能的电气设备——从功能上分为输电线路（是指发电厂向负荷中心 输送大量电力的主要干线， 以及不同地区电网间互送电力的高压联络线路） 、配电线路（是 指变电所与电力终端用户间的较低电压等级的联络线路） ；从结构上分为架空线路 （由导 线、 避雷线、绝缘子、 金具、杆塔、基础接地装置等组成） 、电缆线路 （由导线、绝缘层、 保护层组成） 负荷=电力系统中所有的用电设备所消耗的功率总和； 供电负荷 =负荷+电力网功率损耗； 发电负荷 =供电负荷 +发电厂厂用电 负荷分类：按负荷对供电可靠性要求分：一类负荷（是指中断供电将造成人身伤亡或将 在政治上、 经济上造成重大损失的负荷） 、二类负荷 （是指中断供电将在政治上、经济上 造成重大损失的负荷） 、三类负荷 负荷曲线：用来描述负荷随时间变化的规律，常采用折线法、阶梯法绘制 负荷曲线分类：A ．按负荷种类分类：有功功率负荷曲线、无功功率负荷曲线B •按负荷对象分类：用电设备、车间、企事业单位、行业、县网、区域网、地区网、 省网负荷曲线 and so onC .按时间分类：日、周、月、季、年负荷曲线and so on电力系统运行的特点： a.电能不能大量储存；b •过渡过程非常短暂；c •影响因素众多；d.电能与国民经济各部门及人民生活关系密切电力系统运行的要求： a.保证供电的可靠性；b.保证良好的电能质量（频率一一50Hz 、 电压一一电压偏差，电压波动，电压闪变，三相电平衡、波形一一正弦波）；c.提高电力系统运行的经济性 电力系统的电气接线方式：无备用接线方式（有单回路放射式、干线式、链式网络，常 适用于三类负荷） 、有备用接线方式（有双回路放射式、干线式、链式、环式、两端供电 网络，常适用于一类和二类负荷） 电力系统分类： 按职能分为 输电系统（其任务是将区域性发电厂的电能， 通过电力系统 中高压等级最高的一级或两级电力线路和枢纽变电所，可靠而经济地输送到负荷集中地区）、配电系统（其任务是将输电系统输入的电能分配给终端用户）国标电压等级分 3类：a.第一类为100V 以下；b.第二类为500V 以下；c.第三类为1000V 以上★电力线路、发电机、变压器的额定电压等级的确定：A •电力线路——他的额定电压 =用电设备的额定电压 =对应电力系统电压等级B .发电机一一他的额定电压 =线路额定电压*105%C •变压器：a.—次测直接与发电机相连的变压器，一次侧额定电压=发电机额定电压=线路额定电 压*105%，二次侧额定电压 =线路额定电压 *105% b.二次侧在带负荷运行时，一次侧额定电压 =线路额定电压，二次侧额定电压 =线路额12 3 4 5 67 89 10 111213 14定电压*110%（如果变压器内阻抗较小，或二次侧直接与用电设备相连，则二次侧额定电压=线路额定电压*105% ）15 电力系统中性点运行方式分类：有效接地系统（大电流接地系统）——中性点直接接地、中性点经小阻抗接地；非有效接地系统（小电流接地系统）——中性点不接地、中性点经消弧线圈接地、中性点经高阻抗接地16中性点直接接地方式的特点：a.短路回路中的短路电流很大；b.中性点电位保持不变，仍为地电位；c.非故障相对地电压仍为相电压17 中性点运行方式的优缺点比较：供电可靠性——中性点不接地、中性点经消弧线圈接地系统的供电可靠性要大很多；对绝缘要求——中性点直接接地系统对绝缘水平要求较低；中性点经消弧线圈接地系统能够解决间歇性电弧对系统产生的过电压现象第二章电力系统元件参数和等效电路18 四大参数的物理意义：电阻——反映线路通过电流时产生的有功功率损耗的效应；电抗——反映载流导线周围产生的磁场效应；电导——反映带电导线绝缘介质泄漏损耗和导线周围电晕损耗的效应；电纳——反映带点导线周围的电场效应19 电力线路参数及等效电路：★一般线路：Z=R+jX Y=G+jBa. 短线路（长度不超过100Km的架空线路）：R=r i l; X=x i l; G=0; B=0，采用一字型等效b. ★★★中等长度线路（长度在i00Km~300Km 之间的架空线路和i00Km 以下的电缆线路）：R=r i| ；X=x i l; G=g i l=O ; B=b i l，采用n型等效或T型等效长线路（长度超过300Km的架空线路和超过iOOKm以上的电缆线路）：采用n型等效20 变压器参数及等效电路：Z T=R T+jX T Y T=G T-jB T我国国标双绕组只有五种：Yyni2、Ydii、YNdii、YNyi2、Yyi2 （绕组的连接方式只有星形Y、三角形△两种）变压器分类：按绕组结构分——普通变压器（双绕组和三绕组）、自偶变压器;按绕组分布分——升压变压器、降压变压器; 按变压器的调压方式分——普通分接头变压器、有载调压变压器A . ★★★双绕组变压器参数及等效电路：通常采用r型等效的理由：额定电流时，一次侧绕组的压降只有 2.5%~5%U,且励磁电流小于一次侧3%I N,所以直接把励磁支路直接移至电源端具体参数：22R T=P s U N2/(i000S N2)2X T=U s%U N2/(i00S N)2G T=P0/(i000U N2)2 B T=I0%S N/(i00U N2)其中U N为额定线电压（U N的选择与R T有关）,P s为短路损耗其中U s%为短路电压百分值其中P0 是空载损耗其中10%是空载电流百分值B •★三绕组变压器参数及等效电路：磁通：主磁通（链过三个绕组的磁通）、漏磁通（自漏磁、互漏磁）三绕组变压器分类：按川型100/50/1003个绕组容量比分——I型100/100/100、n型100/100/50、a. ^^ ★【型变压器参数：P s1=(P s1-2+P s3-1-P s2-3)/2P s2=(P s1-2+P s2-3-P s3-1)/2P s3=(P s2-3+P s3-1-P s1-2)/22 2 2 2 2 2 R T1= P s1U N2/(1000S N2) R T2= P s2U N2/(1000S N2)R T3= P s3U N2/(1000S N2)U s1%=(U s1-2%+U s3-1%-U s2-3%)/2U s2%=(U s1-2%+U s2-3%-U s3-1%)/2U s3%=(U s2-3%+U s3-1%-U s1-2%)/22 2 2X T1=U s1%U N2/(100S N) X T2=U s2%U N2/(100S N) X T3=U s3%U N2/(100S N) 2G T=P0/(1000U N2)2B T=I0%S N/(100U N ) 此处变压器的电纳为负b. n型、川型变压器参数：由于容量为100 的高、中绕组电流只为他们额定电流的一半，所以对其需要归算：P s2-3=4P s2-3P s3-1=4P s3-1 其余的计算和I型一样c. 按最大短路损耗计算：22R T(100)=P smax U N2/(2000S N2) R T(50)=2 R T(100)C.变压器n型等效参数：2 y12=1/(kZ T) y10=(k-1)/(kZ T)y20=(1-k)/(k 2Z T)21 ★★★电力系统的等效电路：A .★有名制等效电路：a •确定基本电压等级(稳态时，取最高电压等级；短路时，取短路处电压等级)b •计算实际参数c. 变比k计算k=基本级侧U NI :待归侧U N2d .★归标'2R=R(k i k2……也)X=X '(k i k2…… 心)2'2G=G /(k i k2……k n)'2B=B /(k i k2……k n)U=u'(k i k2……k n)1=1/(k i k2……k n)e.作等效电路图注意：归算前后功率不变；各级电压、电流都是归算至基本级量；变比k=基本级侧U NI : 待归侧U N2；一定要跨过，不跨不计入B .标幺制等效电路：标幺值=有名值：基准值基准值的俩限制条件：一是基准值的单位应与有名值相同；二是Z、Y、U、I、S的基准值之间要符合对应的电路关系★一般取S B=100的倍数MVA U B=基本电压等级，由此推出：22Z B=U B/S B Y B=S B/U B I B=S B/( V 3U B)其次是R*=R/Z B X*=X/Z B G*=G/Y B B*=B/Y B★ 不同基准值标幺值的换算：第一步：额定标幺值还原为有名值——X=X (N)*U N2/S N 第二步：选定基准值换算——X(B)*=X/ZB=X S B/U B2 总结：X(B)*= X (N)*U N 2S B/(S N U B2)第三章简单电力系统的潮流计算22电力系统运行要求：1电源发电量=负荷需求+损耗；2节点电压保持在额定值左右；3发电机运行在额定有功功率和无功功率上下限内；4输电线路和变压器不过负荷23潮流计算的任务：根据给定运行条件及系统接线方式来确定电力系统稳态运行状态；潮流计算的结果：评价系统运行方式和系统规划设计方案的合理性、安全可靠性、经济性的依据，是电力系统故障分析及计算的重要部分24电力网的功率损耗和电压降落A .电力线路的功率损耗和电压降落a.电力线路的功率损耗：串联阻抗的功率损耗+并联导纳的功率损耗串联阻抗的功率损耗：' 2 ' 2 ' 2 2 ' 2 ' 2 2A S Z=(S 2/U 2) Z=(P 2 +Q 2 )R/U 2 +j(P 2 +Q 2 )X/U 2' 2' 2' 2 2' 2 ' 2 2A S Z=(S 1/U1) Z=(P 1 +Q 1 )R/U i +j(P 1 +Q 1 )X/U 1并联导纳的功率损耗：*22A S YI=U I(YU i/2) =(G-jB)U i2/2~ -jBU i2/22 2A S Y2=U2(YU 2/2) =(G-jB)U 2 /2〜-jBU 2 /2b•电力线路的电压降落：是指线路始末两端的向量差dU=U i-U2,实际上是线路阻抗中的电压降落(高压电网中，线路的无功功率主要影响线路的电压损耗，有功功率主dU=(S ‘2/U2)*Z=(P 2R+Q ‘2X)/U 2+j(P 2X-Q 2R)/U 2= △U+j S UdU=(S 'i/U i)*Z=(P 'i R+Q‘i X)/U i+j(P '1X-Q 'i R)/U 1= △U+j S U'U i= U2+dU=(U2 + A U)+j S U U2=U i-dU =(U i-A U )-j S US =arctan( S U/(U 2+ A U)) S =arctan(- S U /(U 2- A U '))c. 电压质量指标与输电效率：电压损耗：是指始末两端电压有效值之差 A U%=100%(U I-U2)/U N电压偏差：是指始端或末端与线路额定电压的数值差 A U iN%=100%(U i-U N)/U N电压调整：是指线路末端空载与负载时电压的数值差 A U o%=1OO%(U 20-U 2)/U 20输电效率：是指线路末端输出有功功率与线路始端输入有功功率的比值n %=100%P2/P iB .变压器的功率损耗和电压降落:------- ►---------------------- > ------- ►a. 变压器的功率损耗：阻抗功率损耗+导纳功率损耗(变压器的阻抗支路功率损耗与负荷功率或传输功率有关，励磁导纳支路功率损耗取决于电压大小)阻抗功率损耗： △ S ZT = (S 2/U 2) Z T =(P 2+Q 2)R T /U 2+j(P 2+Q 2)X T /U 2' 2 ' 2 ' 2 2 ' 2 ' 2 2△ S ZT =(S 1/U 1) Z T =(P 1 +Q 1 )R T /U I +j(P 1 +Q 1 )X T /U I导纳功率损耗：△ S YT =U 1(Y T U 1 )*=G T U 1 2+jB T U 12b. 变压器的电压降落： dU=(S 2/U 2)*Z T =(P 2R T +Q 2X T )/U 2+j(P ‘2X T -Q ‘2R T )/U 2= △ U+j S UdU=(S ‘ 1/U 1)*Z T =(P ‘1R T +Q ‘ 1X T )/U 1+j(P ‘1X T -Q ‘ 1R T )/U F △ U+j S U ‘c. 近似计算功率损耗：(S 1~ S 1U 1^ U 2~ U NS 2~ S 2 )2222△ S zT =P s S i /(1000S N )+jU s %S N S i /(100S N ) △ S YT =P o /1OOO+jl 0%S N /100C .负荷和电源的功率：负荷功率S 4：变电所负荷侧功率 等效负荷功率S 3：从网络输入到变电所的功率 运算负荷S 3 ':为等效负荷功率+进线末端导纳功率电源功率S 1：发电厂电源侧的功率 等效电源功率S 2：为发电机高压母线向系统送出的功率 运算功率S 2 ':为等效电源功率-出线始端导纳功率25 ★简单开式网络的潮流计算：简单潮流计算的三种情况计算步骤：A. ★★★已知同端负荷功率和同端电压（已知 S 1和U 1 、 S 4和U 4）：a. 求各元器件参数b. 做等效电路图c. 由给定条件求各功率分点分布和功率损耗、节点电压 B. 已知末端负荷功率和始端电压（已知S 4和U 1 ）：a.假定全网电压为额定电压U N ，则U 4=U Nb •由S 4、U 4推出S i (推算功率分布，不计电压降落)c •由S i 、U 1推出U 4 (推算电压分布，计入电压降落) 26闭式网络的潮流计算： A •环式网络潮流计算步骤：(忽略电压降一一 U N 为全网电压)Z i2 Z23 Z31a. 作等效电路：U i=U i =U Nb. 求基本功率：* * * * * *S a=((Z 23 +Z31 )S2+Z 31 S3)/(Z 12 +Z23 +Z31 )* * * * * *S b=((Z 23 +Z12 )S3+Z12 S2)/(Z 12 +Z23 +Z 31 )C. 校验：S a+S b=S2+S3?d. 确定功率分点(两边流入)：S3=S23+S be. 计算实际功率分布：打开功率分点，其余同开式网计算法B •两端供电网络潮流计算步骤：a. 做等值电路：各元件参数b. 求基本功率：S a=((Z 23 +Z34 )S2+Z 34 S3)/(Z 12 +Z23 +Z34 )+(U N dU )/(Z 12 +Z 23 +Z34 )S b=((Z 23 +Z12 )S3+Z12 S2)/(Z 12 +Z23 +Z 34 )-(U N dU )/(Z 12 +Z 23 +Z 34 )S c=(U N dU*)/(Z12*+Z23*+Z34*)C.校验：S a+S b=S2+S3?d. 确定功率分点：功率由两侧流入的节点e. 计算实际功率分布：打开功率分点，其余同开式网计算法第四章复杂电力系统的潮流计算27节点导纳矩阵的特点：它是一个方阵( n个节点就是n阶矩阵，不含参考节点)；对称矩阵；稀疏矩阵对角线为自导纳；非对角线为互导纳(通常取地为参考点，编号0,节点电压都是各节点对地电压)28自导纳：节点导纳矩阵的对角元素Y ii，他等于在节点i加上单位电压，其他节点都接地时，经节点i向网络注入的电流；也等于在节点i加电压，其他节点都接地时，从节点i注入网络的电流同施加于节点i的电压之比；Y ii=X y j (自导纳是节点i以外的所有节点都接地时，节点i对地的总导纳，即等于与节点i相接的各支路导纳之和)29互导纳：节点导纳矩阵非对角元素Y ji,他等于在节点i加单位电压，其他节点都接地时，经节点j注入网络的电流；也等于在节点i加电压，其他节点都接地时，从节点j注入网络的电流同施加于节点i的电压之比；Y j=Y ji=-y ji =-y j (节点j的电流实际上是自网络流出并注入大地中的，所以互导纳等于节点i与j之间的支路导纳的负值30 节点导纳矩阵的形成：A ．矩阵阶数= 节点数B ．非对角元素中非零元素的个数=对应节点所连的不接地支路数C ．对角元素就是各节点的自导纳=相应节点所连支路的导纳之和D ．非对角元素=i 节点与j 节点之间支路导纳的负值E ．矩阵是一个对称的，只要求下三角或上三角部分F •对于变压器支路，利用n型等效或归算法做都能求出（等效或归算后，按以上规则求）31 P-Q 分解法的迭代次数一般多于牛顿-拉夫逊法，但每次迭代所需的时间比牛顿-拉夫逊法少得多，所以其计算时间小很多第五章电力系统正常运行方式的调整与控制32 有功功率负荷的变动及调整：电力系统的总负荷（据变化规律）分三类：第一类是变化幅度很小，变化周期很短的负荷；第二类是变化幅度较大、变化周期较长的负荷；第三类是变化幅度很大、变化周期很长的负荷频率的调整分三种：频率一次调整——由于第一类负荷变化引起的频率偏移将由发电机组调速系统的调速器进行调整；频率二次调整——由于第二类负荷变化引起的频率偏移将由发电机组调速系统的调频器进行调整；频率三次调整——由于第三类负荷变化引起的频率偏移将在有功功率平衡的基础上，责成各发电设备按经济最优分配原则进行有功功率分配33 电力系统的功—频静特性：负荷的功—频静特性、发电机组的功—频静特性A .负荷的有功功率一频率静态特性：K L D=△ P LD/△ f K L D =K LD f N/P LDN其中K LD是负荷的频率调节效应系数（表征负荷的频率调节特性）f N=50HzP LD是频率等于f时系统的有功功率P LDN是频率等于工频50Hz时系统的有功功率注意：K LD负荷的频率调节效应系数不能整定，其K LD*大小取决于全系统各类负荷所占比重（1~3）；他是调度部门确定按频率减负荷方案以及低频事故切负荷来恢复频率的计算依据B .发电机组的功一频静态特性：K G=-△ P G /△ f K G*=K G f N/P GN其中K G是发电机组的单位调节功率（表征电源的频率调节特性）f N=50HzS *静态调差系数：表征系统电源频率调节特性的参数之一，S *=（f0-f N）/f N则有K G=P GN/（ S *f N）K G*=1/ S *注意：K G是可以整定的，在整定范围内，K G越大，S *就越小，调整结果频率偏移越小；当发电机组满载以后，受调速机构的限制，发电机组不再具有调频能力，此时K G 为0 ，S *为无穷大34频率的一次调整：负荷增量△ P LDO是由调速器作用使得发电机组有功出力增加和负荷功率随频率的下降而自动减少两方面共同调节来平衡的K G刀=E K G：△ P LDO=-（K G刀+ K LD）△ f=-K △ f 注意：式中n台发电机组均未满载一旦满载，则某台发电机的单位调节功率K G=O,参加并联的未满载机组越多，系统单位调节功率K越大，频率变化△ f越小，系统频率就越稳定各机组间的负荷分配：（按单位调节功率或调差系数自然分配）各机组承担的功率增量△P Gi=-K Gi △f=-P GN △f/（S f N）35 调节负荷节点a 处的电压可以采取以下措施：A .调节发电机励磁电流以改变发电机端电压U GB .适当选择变压器变比C •改变线路的电抗参数D .改变无功功率分布第六章电力系统的经济运行36 ★电力系统的经济运行的两大指标：煤耗率（g/kWh ）——是指每生产1kWh 电能所消耗的标准煤重（29.31MJ/kg ）；网损率——是指电力网中损耗的电能与向电力网供应的电能的百分比37 电力网中的电能损耗：变压器绕组和输电线路导线电阻的电能损耗；变压器铁芯、电容器和电缆的绝缘介质以及电晕等的损耗★输电线路电能损耗计算：＜最大负荷损耗时间法＞、＜等值功率法＞最大负荷损耗时间T max：若线路中传送的功率一直保持最大负荷功率Smax在T max 时间内电能损耗恰好等于该线路全年的实际电能损耗（T max可由Tmax和cos $查表得出）△ A=E △ Pmaxr max38 降低网损的技术措施：1，提高用户的功率因数，减少电网输送的无功功率；2，改善闭式网络的功率分布；3，合理确定电力网的运行电压水平；4，合理组织变压器的经济运行；5对原有电网进行技术改造39 有功功率的经济分配：等耗量微增率准则——在满足一定的约束条件下，各发电厂之间合理分配系统的有功功率负荷，使整个系统燃料耗量最小刀P Gi-刀PLDi =0第七章同步发电机的基本方程40 派克变换：它是一种线性变换，是将静止的a、b、c 三相坐标系统（abc 坐标系统）表示的电磁量变换为在空间随转子一起旋转的两相直角坐标d、q 系统和静止的0 轴系统（dq0 坐标系统）41 派克矩阵：i dq0=Pi abc[ cos0cos( 0 -120 。
《现代电力系统分析》
工程硕士研究生2014年《现代电力系统分析》复习提纲2014.6一、 简述节点导纳矩阵自导纳及互导纳的物理意义；试形成如图电路的节点导纳矩阵和节点阻抗矩阵。
答：节点导纳的阶数等于网络的节点数，矩阵的对角元素即自导纳等于与该节点连接的所有支路的导纳之和，非对角元素即互导纳则为连接两点支路导纳的负值。
（李）在电力网络中，若仅对节点i施加单位电压，网络的其它节点接地时，节点i对网络的注入电流值称为节点i的自导纳；此时其它节点j向网络的注入电流值，称为节点j对节点i的互导纳。
节点导纳矩阵为：在电力网络中，若仅对节点i施加单位电压，网络的其它节点接地即U =0时，节点i对网络的注入电流值称为节点i的自导纳；此时其它节点j向网络的注入电流值，称为节点j对节点i的互导纳。
j j jk jk j jk jk j j j jj Y 1021001102111211100112；李105.0001.111.1105.01.115.2100112j j jj j j j j j j Y 节点阻抗矩阵为：在电力网络中，若仅对节点i施加单位电电流。
22222544244424452k k k k k k k jZ ；李22.2222.205.64.44.424.44424.445j j j j j j j j j j j j j j j j Z 二、 写出下图所示变压器电路的П型等效电路及物理意义。
1：k答：1、物理意义： ①无功补偿实现开降压；②串联谐振电路；③理想电路（r<0）。
2、П型等效电路：20121212121022211211Y Y Y Y Y Y Y Y Y Y ，令U1=1时，点2接地U2=0 可得1210Y Y y T ，12Y k y T ，12102Y Y k yT 得：)1(Y 10k k y T ，)1(Y 220k k y T ，ky T 12Y 图一Y 10 Y 20 Y 12三、按Ward 等值写出图二等值表示成内部节点的功率（网络）方程式。
电力系统分析复习
电力系统分析复习一、电力系统的组成电力系统由电源、输电系统、变电系统和配电系统组成。
1.电源：电力系统的电源主要包括火力发电厂、水力发电厂、核能发电厂和风力发电厂等。
不同的电源之间有着各自的特点和技术要求。
2.输电系统：输电系统用于将发电厂产生的电能从发电厂送至变电所。
输电系统由高压输电线路、变电站等组成。
高压输电线路主要包括交流输电线路和直流输电线路。
3.变电系统：变电系统用于将输电系统输送的高压电能进行变压、变频和分配。
变电系统主要包括变电站和变电设备等。
4.配电系统：配电系统用于将变电所输出的超高压输电线路送至用户。
配电系统主要包括配电站、配电设备和配电网等。
二、电力系统的技术分析电力系统的技术分析主要包括电力系统优化、稳定性分析和故障分析等。
1.电力系统优化：电力系统优化是指通过调整电力系统的运行方式、发电厂的组态和负荷的分配等，使得电力系统的运行更加优化和经济。
2.稳定性分析：稳定性分析是指对电力系统的稳定性进行分析，以保证电力系统在各种工作条件下都能够保持稳定运行。
稳定性分析主要有动态稳定性分析和静态稳定性分析两种。
3.故障分析：故障分析是指对电力系统故障的原因、类型和影响进行分析，以便及时排除电力系统的故障，并减少对用户的影响。
三、电力系统的经济分析电力系统的经济分析主要包括电力负荷预测、电价分析和电力市场分析等。
1.电力负荷预测：电力负荷预测是指对电力系统的负荷进行预测，以便为发电厂的发电计划和电力系统的调度提供依据。
电力负荷预测需要考虑天气、季节、经济发展等因素。
2.电价分析：电价分析是指对电力市场的电力价格进行分析，以便为用户选择最优的电力供应商和用电策略。
电价分析需要考虑电力市场的竞争状况和电力需求的变化等因素。
3.电力市场分析：电力市场分析是指对电力市场的结构、运行机制和市场参与者进行分析，以便为电力公司的发展规划和市场调度提供依据。
电力市场分析需要考虑市场竞争、市场监管和市场交易等因素。
电力系统分析复习题
《电力系统分析》复习题一、选择题1．采用分裂导线的目的是〔 A 〕A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．以下故障形式中对称的短路故障为〔 C 〕A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为〔 A 〕A.δd/dP E<0dP E>0 B.δd/C.δd/dP E=0 D.都不对4．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是〔 C 〕A.整步功率系数大于零 B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积5．频率的一次调整是〔 A 〕A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的6.系统备用容量中，哪种可能不需要( A )A.负荷备用B.国民经济备用C.事故备用D.检修备用7．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的〔A 〕A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发生单相接地短路时，非故障相电压升高至〔 A 〕A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压10.P-σ曲线被称为( D )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线11.顺调压是指( B )A.高峰负荷时，电压调高，低谷负荷时，电压调低(这个是逆调压〕B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低12.潮流方程是( D )A.线性方程组B.微分方程组C.线性方程D.非线性方程组13.分析简单电力系统的暂态稳定主要应用( B )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法14.电力线路等值参数中消耗有功功率的是〔 A 〕A.电阻B.电感C.电纳D.电容15.一般情况，变压器的负序电抗X T 〔2〕与正序电抗X T 〔1〕的大小关系为〔 C 〕A.X T 〔1〕>X T(2)B.X T 〔1〕<X T(2)C. X X t t 21D.X T 〔1〕>>X T(2)16.电力系统分析中，有功功率的单位常用〔 B 〕A.V ARB.MWC.MV AD.V17.在以下各种故障类型中，属于纵向故障的是〔 D 〕A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是〔 C〕A.P —Q 分解法高于牛顿—拉夫逊法B.无法比较C.牛顿拉夫逊法高于P —Q 分解法D.两种方法一样19.电力系统的综合供电负荷加上厂用电之和，称为〔 A 〕A.发电负荷B.供电负荷C.用电负荷D.工业负荷20.构成电力网的主要设备有〔 B 〕A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容21.系统发生两相接地短路故障时，复合序网的连接方式为〔 A 〕A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发生两相短路故障时，复合序网的连接方式为〔 B 〕A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发生单接地短路故障时，复合序网的连接方式为〔 A 〕A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.二相断线时的复合序网是在断口处( A )。
