进网电工培训教材
电工进网作业许可证培训材料
电工进网作业许可证培训电气运行操作及事故处理第一节电气运行操作的基本原则与方法一、倒闸操作的基本原则在电力系统中运行的电气设备需要检修、调试及消除缺陷等工作,这就必须将电气设备由一种状态转到另一种状态或改变电力系统的运行方式,需要进行一系列的操作,这种操作就叫做电气设备的倒闸操作。
电气设备的四种状态:运行状态-是指设备的隔离开关及断路器都在合闸位置,将电源至受电端间的电路接通(包括辅助设备如电压互感器,避雷器等),继电保护及二次设备按规定投入。
热备用状态-是指设备只靠断路器断开而隔离开关仍在合上位置,其特点是断路器一经操作即可接通电源。
冷备用状态-是指设备的隔离开关及断路器 (如结线方式中有的话)都在断开位置,其特点是该设备与其他带电部分之间有明显的断开点。
“开关冷备用”时,接在断路器上的电压互感器高低压熔丝一律取下,高压刀闸拉开。
“线路冷备用”时,接在线路上上电压互感器高低压熔丝不取下,高压刀闸不拉开。
“母线冷备用”时,该母线上的电压互感器其高压刀闸拉开,无高压刀闸的将低压熔丝取下即可。
电压互感器当其与刀闸隔离后,无高压刀闸的电压互感器当低压熔丝取下后,即处于“冷备用”状态。
检修状态-是指设备的所有断路器、隔离开关均在断开位置,在可能来电的各侧挂好保护接地线或合上接地刀闸时(并挂好工作牌,装好临时遮栏),“开关检修”是指断路器与两侧隔离开关拉开,断路器与线路隔离开关(或变压器隔离开关)间有压变者,则该压变的刀闸需拉开(无高压侧刀闸的需取下低压熔丝),断路器操作回路熔丝取下,在断路器两侧挂上接地线(或合上接地刀闸)。
“线路检修”是指线路的断路器、线路及母线隔离开关均拉开,如有线路压变者,应将其隔离开关拉开或高低压熔丝取下,并在线路出线端挂好接地线(或合上接地刀闸)。
“主变检修”,即在变压器各侧挂上接地线(或接地刀闸)。
并断开变压器冷却器电源。
“母线检修”:是指该母线从冷备用转为检修,在冷备用母线上挂好接地线(或合上接地刀闸)。
电工进网作业培训教材
二〇一〇年九月
内容提要
1. 概述 2. 变压器的工作原理与结构 3. 变压器运行 4. 其他变压器 5. 互感器
概述
➢变压器的基本概念
静止设备,电磁感应原理,一种电压等级的交流电能 转化成另一种或几种电压等级的交流电能。变压器就 是实现电能在不同等级之间进行转换。
➢分类
按用途:电力变压器、特种变压器、仪用互感器 按冷却介质:油侵式、干式
➢作用
第一节 变压器的工作原理和结构
一、变压器工作原理
第一节 变压器的工作原理和结构
一、变压器的机构
第一节 变压器的工作原理和结构
一、变压器的机构
第一节 变压器的工作原理和结构
一、变压器的机构
第一节 变压器的工作原理和结构
➢ 电压互感器是将系统的高电压改变为标准的低电压 (l00V或 100/3)
➢ 电流互感器是将高压系统中的电流或低压系统中的大电流改 变为低压的标准小电流 (5A或lA)。
第四节 互感器
一、互感器作用
• 1)与测量仪表配合,对线路的电压、电流、电能进行测量;与
继电器配合,对系统和电气设备进行过电压、过电流和单相接
第一节 变压器的工作原理和结构
三、电力变压器的型号及技术参数
1、型号
第一节 变压器的工作原理和结构
2、相数:单相和三相 3、额定频率:50Hz 4、额定电压:是指变压器线电压 (有效值),它应与所连接的输
变电线路电压相符合。 5、额定容量:额定状态下,变压器二次侧的输出能力(kVA)。对
于三相变压器,额定容量是三相容量之和。 6、额定电流:是通过绕组的线电流 (有效值)。它的大小等于绕
地等保护。

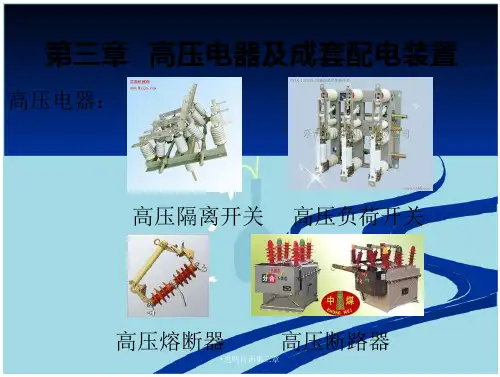

进网培训第三章
计的证明文件。2 )制造厂提供的产品说明书、试验记录、 合格证件及安装图纸等技术文件。 3 )安装技术记录。4 ) 调整试验记录。5 )备品、备件、专用工具及测试仪器清 单。
•进网培训第三章
少油断路器安装视频
第五节 节高压成套配电装置安装
一、高压成套配电装置 按装置地点不同,分户外式与户内式两种;
2 .安装步骤 l )预埋支架。 2 )吊装开关
本体,紧பைடு நூலகம்。 3 )安装联动
轴。
•进网培训第三章
二、隔离开关操作机 构安装:
先将操作机构按 设计要求固定在墙上 或支架上,然后按传 动轴的位置,确定操 作杆的长度,并在操 作杆的两端焊上直径 为 12mm 一 16mm 、长 55mm 一l00mm 的螺栓,以便于调节 操作杆的长度。
•进网培训第三章
(二) LW3 一 10 型户外断路器安装及调试
•进网培训第三章
1 .安装及调试
•进网培训第三章
(三)工程交接验收
1 .验收检查项目:l )断路器应固定牢靠,外表
清洁完整;动作性能符合规定。2 )电气连接应可靠且接 触良好。 3 )断路器及其操动机构的联动应正常,无卡阻 现象;分、合闸指示正确;辅助开关动作正确可靠。 4 ) 密度继电器的报警、闭锁定值应符合规定;电气回路传动 正确。5 )六氟化硫气体压力、泄漏率和含水量应符合规 定。 6 )油漆应完整,相色标志正确,接地良好。
( l )运行检查与维修。 ( 2 )拆卸组装 ZN28 一 10 型 断路器真空灭 弧室步骤。 ( 3 )调整接触行 程和触头开距。 ( 4 )常见故障 及处理。
•进网培训第三章
四、 SF6 断路器安装及调试用 (一) SF6断路器安装及调试要求 1 . SF 6断路器安装一般规定。 2 . SF6 断路器安装与调整。 3 . SF6 气体的管理及充注。
高压类进网作业电工进网教材
电工进网作业许可考试培训课件 二、变电所一次电气设备
1、主变压器 在降压电所内变压器是将高电压改变为低电压电气设备。 在10kV变电所内,主变压器是将10kV电压变为380~220V ,供给380~220V的负荷。 2、高压断路器 高压断路器是作为保护变压器和高压线路的保护电器,它 具有开断正常负荷和过载、短路故障的保护能力。 3、隔离开关
电工进网作业Biblioteka 可考试培训课件谐波危害: • 使变压器、电动机的铁损增大,可使变压器噪音 增大,电动机的转子振动,产生过热,介质老化,缩 短寿命。影响所加工的产品质量。 • 电能损耗和电压损耗增加,测量和计量表计不准 。 • 系统发生谐振过电压,有可能击穿线路绝缘。 • 使电力电缆线路的损耗增加。
IXc U 1 Xc2fc
电工进网作业许可考试培训课件 • 一、变电所主接线
变电所主接线是电气部分的主体,将变压器、断路器等各种电气设备通 过母线、导线有机的联结起来,并配置避雷器、互感器等保护、测量电 器,构成变电所汇集和分配电能的一个系统。 1、电气主接线的基本要求 1)保证必要的供电可靠性和电能质量。 2)具有一定的灵活性和方便性。 3)具有经济性。 4)具有发展和扩建的可能性。
500kVA及以下变电所主接线
电工进网作业许可考试培训课件
2、变电所主接线形式
变电所的主接线形式,根据电源数和引出线的数设置,考虑当负荷减少或电气设备 检修,每一电源点或出线均有可能被切除。因此,必须使每一引出线能从电源点获 得供电,保证供电的可靠性和灵活性。常见变电所主接线形式有以下几种: 1)不分段单母线接(用于单电源) 2)用断路器分段的单母线接线(双电源) 3)单母线分段带旁路母线接线(双电源) 4)双母线带旁路母线接线(考虑出线断路器检修,用旁路带) 5)桥式接线(分段断路器在变压器侧的内桥、分段断路器在线路侧的外侨) 6)单断路器双母线接线(双断路器双母线、3/2双母线接线)
进网作业电工进网教材高压类课件
实践操作考试
主要考察申请人员的实际 操作能力,包括电气设备 的安装、调试、维护和检 修等。
许可申请流程
申请流程
申请人员需向当地电力监管机构 提交申请,并提交相关材料,包 括身份证复印件、学历证明、体
检证明等。
审核流程
电力监管机构对申请材料进行审核 ,并组织进行考试。
许可颁发
通过考试的人员将获得高压类电工 进网作业许可证,凭证从事相关作 业。
进网作业电工进网教材高压 类课件
contents
目录
• 高压类电工进网作业许可概述 • 高压类电工进网作业理论培训 • 高压类电工进网作业实践培训 • 高压类电工进网作业考试 • 高压类电工进网作业安全规定 • 高压类电工进网作业实际应用案例
01
高压类电工进网作业许可 概述
许可范围和要求
许可范围
高压安全防护实践
总结词
具备高压设备操作的安全意识和能力。
详细描述
电工需要了解高压设备的危险因素和安全操作规程,掌握安全防护措施和应急处理方法,确保自身和 他人的安全。
04
高压类电工进网作业考试
考试科目和内容
01
02
03
04
05
电力系统基础
高压电器及成套 配电装置
电力电缆线路
防雷与接地
高压试验
包括电力系统的组成、结 构、特点,电力系统的运 行和管理等。
和维护、开关的操作和维护等。
高压安全操作规程
高压安全操作规程的重要性
高压安全操作规程是保障电工人身安全的重要措施,必须严格遵 守。
高压安全操作规程的内容
高压安全操作规程包括电工的安全职责、安全操作规程、安全注意 事项等。
高压安全操作规程的执行
电工进网作业电工基础知识第一部分
第一部分
电工基础知识
主讲: 彭明道 2013.11
重庆黔江职教中心成教部
2021/3/9
1
第1章 电工基础知识
电路理论和电磁理论是电子工程的两大基础理论,电子工程的所有 分支学科均是在此基础上发展起来的,电源、电机、控制、电子学通信 以及电子仪器等许多分支都是基于电路理论而发展形成的,因此,电路 理论基础课是电子工程专业最重要的课程,也是初学电子工程专业的学 生的最佳起点学习电路理论对于其他理工科专业学生也是很有意义的, 因为电路通常是研究能量系统的一种很好的模型,而且其中包含了应用 数学,物理学拓扑学等诸多内容。
6V
当电 压源串联时,应注意输出电流不能大于串联电源中最小输出的电流。比方有三个电源, 分别输出电流为:1A、3A、3.5A。将三个电源串联在一起时,输出电流不能大于1A。串联电 源内阻应相同 ,如果其中有电阻大小不相同的,电阻大的会提前烤坏。
2021/3/9
23
串联电源的内阻
电源串联内阻与 电阻串联相似,总内阻等于各分内阻之和: rT=r1+r2+r3
VAB=3V+3V+3V=9V
电 压有双下标AB的,表示这个电压是A端对于B端的参值。
2021/3/9
22
串联电压源计算
以下四个电压源极性都是同一方向,只须将每个电压源相加及可得到总电压。 VT=VS1+VS2+VS3+VS4=3+3+3+3=12V 总电压:12V
12V
以下四个电压源之中VS3与其它3个电压源方- 向相反。可将VS3取负号相加。总电压如下。 VT=VS1+VS2+VS3+VS4=+3++3+ -3++3=6V =3+3-3+3=6V 总电压:6V
电工进网作业培训讲义
行时,能够向运行值班人员及时发出警告信号,
或者直接向所控制的断路器发出跳闸命令以终止
这些事件发展的一种自动化措施和设备,一般通
称为继电保护装置。
概
•
述
不正常运行状态:电力系统中电器元件的 正常工作遭到破坏,但没有发生故障的运
行状态,如过负荷、过电压、频率降低、
系统震荡等。
•
故障状态:包括各类型的短路和短线,如
K3 \ K2 \
第一节 继电保护任务及基本要求
实现方式:
(1)保护动作值的配合; (2)保护动作时间的配合。
第一节 继电保护任务及基本要求
3、快速性(速动性) 快速的检测出故障,快速的切除故障 有两方面的意义: (1)减少对系统的影响,提高系统稳定性 (2)减少故障原件的损坏程度
第一节 继电保护任务及基本要求
第一节
继电保护任务及基本要求
四、常用继电器介绍
(二)电磁式电压继电器:分为过电压和欠电压两种。
• 欠电压继电器:电压降低到某一整定值及以上时,接点动作。 1、整定值:动作基准。 2、动作电压:能使接点动作的最大电压。 3、返回电压:能使接点返回的最小电压。
4、返回系数:返回电压/动作电压(>1)。
(1)主保护:是指满足系统稳定和设备安全要求, 能以最快的速度有选择地切除被保护元件故障的 保护。
第一节
继电保护任务及基本要求
三、继电保护装置的分类
(2)后备保护:是指当主保护或断路器拒动时用来切除故 障的保护。 近后备保护:当主保护拒动时,由本电力设备或线路的另 一套保护来实现的后备保护。如,主变差动保护是变压器 的主保护,高低压侧的过流保护就是近后备。 远后备保护:当主保护或断路器拒动时,由相邻电力设备 或线路的保护来实现的后备保护。如,过流保护二段、线 路断路器失灵启动母差保护等。
《电工基础》进网电工培训教材精品PPT课件
五、电动势与电压
1、电动势 电动势是电源力做功,把正电荷从电源低电 位端经电源的内部移到高电位端,将其他形 式的能量转换成电能,维持电源电流连续性。 用电动势来衡量电源力对电荷做功的能力, 用e或E表示。 E W
Q
W-----外力(非静电力)移动电荷所做的功,j Q------被移动的电荷量,C. 实际方向:从低电位指向高电位
即 J=I/S
四、电阻与电导 1、电阻 电阻元件是对电流呈现阻碍作用的耗能元 件,例如灯泡、电热炉等电器。
R l
S
—制成电阻的材料电阻率,国际单位制为欧 姆 · 米( · m) ;
• l—绕制成电阻的导线长度,国际单位制为米
(m);
• S —绕制成电阻的导线横截面积,国际单位制
为平方米(m2) ;
• P = UI
• ቤተ መጻሕፍቲ ባይዱ率的国际单位制单位为瓦特(W),常用的单
位还有毫瓦(mW)、千瓦(kW),它们与W的换 算关系是
• 1 mW = 103 W; 1 kW = 103 W • 电阻消耗的功率 P=UI=U2/R=I2R
• 2、电能
• 电能是指在一定的时间内电路元件或设备吸收
或发出的电能量,用符号W表示,其国际单位 制为焦尔(J),电能的计算公式为
设在 t = t2-t1时间内,通过导体横截面的电荷量为
q = q2-q1,则在 t时间内的电流强度可用数学公
式表示为
i(t) q
t
• 式中,t为很小的时间间隔,时间的国际单位制为秒
(s),电量 q的国际单位制为库仑(C)。电流(t)的国际
单位制为安培(A)。
• 常用的电流单位还有毫安mA、微安 A、千安kA等,
