半导体纳米晶的化学合成
半导体纳米晶和量子点
半导体纳米晶和量子点是当前研究最为热门的材料，它们具有非常独特的电子结构和光学性质，因此在各种器件中被广泛应用。
本文将着重讨论的制备方法、电子结构和应用。
一、半导体纳米晶的制备方法半导体纳米晶制备的主要方法包括溶胶-凝胶法、气相生长法、电化学法、离子束溅射法等。
其中溶胶-凝胶法是最常用的方法之一，它利用溶胶（即溶解后未结晶的物质）与凝胶剂（例如乙二醇、聚乙烯醇等）反应制备纳米晶。
气相生长法则是制备质量较高的半导体纳米晶的重要手段。
这种方法通常涉及半导体材料的反应蒸发、热分解和CVD等过程，因此所得产品的晶格结构和纯度非常高。
二、半导体纳米晶的电子结构半导体纳米晶的电子结构是与其尺寸密切相关的，因为它们的空间限制导致均匀构成物的能级阻塞发生变化。
由于其体积非常小，半导体纳米晶的能量结构具有与传统宏观粒子不同的性质，属于一种新型的量子结构。
纳米晶越小，固有的能量末端态与价带顶端态之间的能隙就越大。
这种能隙的增大意味着半导体材料在吸收或释放光子时所需的能量更高，因此它们表现出不同的光谱、吸收和发射特性。
此外，半导体纳米晶的电子能级结构还直接影响它们在不同器件中的应用。
三、量子点的制备和特性量子点是具有非常小尺寸的半导体纳米结构，其直径通常在1-10nm量级。
量子点非常独特，因为它们的电子能级比宏观物质更容易受到限制，因此其能级结构也发生了变化。
由于量子点受到限制，导致非常少量的电荷就可以显著地影响其电学性质。
该特性使得量子点被广泛应用于特定应用，例如光电器件、生物传感、荧光探针等。
量子点的制备方法主要有溶液法、气相生长法、电化学合成法等。
溶液法是其中应用最广泛的方法之一，它可以通过对不同物质溶液的控制，来调节量子点的大小和电学性质。
气相生长法通常用于生长较大直径量子点。
此外，电化学合成法则利用电极电势变化来控制量子点的合成，制备的量子点比溶液法得到的更为可控。
四、量子点的应用量子点在光电子学和生物学等领域中被广泛应用。
半导体纳米晶的制备和表征
半导体纳米晶的制备和表征半导体纳米晶作为一种重要的材料，在电子、光电子学、能源存储等领域中有广泛的应用。
在这些应用中，纳米晶的表征和制备技术也显得至关重要。
本文将介绍半导体纳米晶的制备和表征方法。
一、化学合成法化学合成法是纳米晶制备中最常用的方法。
在这种方法中，通常通过溶液反应合成纳米晶。
溶液通常是由分子前体、分散剂、表面活性剂等组成的。
分散剂和表面活性剂的作用是调节纳米晶的大小和形状。
化学合成法制备纳米晶通常具有较高的单分散度和可控性。
通过化学合成法可以合成各种半导体纳米晶，如II-VI族的CdSe、CdS，III-V族的InP、GaAs等。
其中，CdSe是应用最广泛的一种纳米晶，由于其在可见光范围内的吸收能力非常强，因此常用于太阳能电池、荧光探针、生物成像以及固态照明等方面。
二、物理气相沉积法物理气相沉积法是通过加热固态材料，使之升华并在基底上形成薄膜的方法。
在这种方法中，固态材料在高温下升华，并在基底表面沉积出纳米晶。
物理气相沉积法可以通过改变材料的温度、气体流量、压力等条件来控制纳米晶的大小和形状。
物理气相沉积法具有较高的生长速率和良好的晶体质量，因此在半导体器件制备中应用广泛。
例如，氮化硅（SiNx）薄膜是制备电子器件中重要材料之一，物理气相沉积法可以制备高质量氮化硅薄膜。
三、表征方法表征方法是分析纳米晶结构和性质的重要手段，通过表征方法可以了解纳米晶的晶体结构、形貌、大小分布、光学性质等信息。
1. 透射电镜（TEM）透射电镜可以对纳米晶形态、晶格结构等进行详细分析。
通过透射电镜可以获得纳米晶的直径、形态、晶格结构等信息。
透射电镜还可以分析多晶合金中的晶体结构和晶界的性质。
2. X射线衍射（XRD）X射线衍射可以确定纳米晶中的晶体结构和晶格参数。
通过衍射图谱可以确定纳米晶的尺寸、组成、结晶程度等信息。
X射线衍射还可以用于分析多晶体系中的晶界信息。
3. 紫外可见吸收光谱（UV-Vis）紫外可见吸收光谱可以用于分析纳米晶的光学性质，并确定其带隙能级。
半导体纳米材料的制备与应用
半导体纳米材料的制备与应用随着材料科学技术的不断进步，半导体纳米材料在能源、生物医学、信息等领域的应用逐渐扩大。
因此，半导体纳米材料的制备与应用在学术研究和实际生产中得到越来越多的关注。
一、半导体纳米材料的制备方式半导体纳米材料的制备方式分为以下几种：1. 生长法。
生长法是指通过化学气相沉积、物理气相沉积、溶胶-凝胶法等方法，在载体表面或表面上制备半导体纳米材料。
其中，化学气相沉积法是一种常见的方法，通过分解含有半导体元素的气体，在高温下使半导体元素沉积在基底表面形成纳米颗粒。
2. 结晶法。
结晶法是指利用溶解度差异，控制晶体的生长方向，使半导体原子在液相或气相中集聚，形成纳米晶体。
3. 纳米压缩。
纳米压缩是一种通过压缩纳米粒子形成纳米材料的制备方法。
将半导体粉末或纳米颗粒放置在高压环境下，通过物理力量作用将颗粒压缩合成一体。
二、半导体纳米材料在能源领域的应用半导体纳米材料在能源领域的应用主要体现在太阳能电池、燃料电池、电解水产氢等领域。
1. 太阳能电池。
半导体纳米材料的能带结构具有催化光解水的能力，在太阳能电池中可以作为光阳极材料使用。
例如，TiO2纳米颗粒能够在紫外光下吸收能量，激发电子移动，从而产生电流。
2. 燃料电池。
在燃料电池中，半导体纳米材料主要用作电解质材料。
例如，ZnO纳米材料的高比表面积可以增加电化学反应的速率，从而提高燃料电池的效率。
3. 电解水产氢。
半导体纳米材料也可用于电解水产氢。
例如，SrTiO3纳米晶体可以催化水的分解，产生氢气。
三、半导体纳米材料在生物医学领域的应用半导体纳米材料在生物医学领域的应用主要包括药物输送、生物成像、诊断和治疗等方面。
1. 药物输送。
半导体纳米材料可以被功能化，被用于靶向治疗。
例如，纳米尺寸的Ag2S可以被表面改性，在低温条件下，可以被利用于药物的送递。
2. 生物成像。
半导体纳米颗粒因为其在可见光区域透明度高而被用于生物成像。
例如，Ag2S纳米晶体可以通过荧光显微镜成像，用于癌细胞等组织分析。
纳米半导体材料的制备工艺研究及其在光电器件中的应用
纳米半导体材料的制备工艺研究及其在光电器件中的应用纳米半导体材料是一种新兴的材料，因其具有很多优异的特性，在光电器件中的应用价值越来越受到人们的重视。
本文将介绍纳米半导体材料的制备工艺研究及其在光电器件中的应用。
一、纳米半导体材料的制备工艺研究1.传统制备工艺传统的制备纳米半导体材料的方法主要有溶剂热法、溶胶-凝胶法、气相沉积法等。
其中，溶剂热法是一种比较简便的合成方法，通过将溶剂和金属的化合物或氧化物反应，生成纳米晶，最后通过离心或滤纸的方式分离纳米晶体。
溶胶-凝胶法是一种自组装的方法，能够制备出具有高度有序性和规整性的纳米结构。
气相沉积法则是一种气体化学反应方法，通过将金属源与反应气体反应，生成纳米晶，最后通过控制反应条件来调节纳米晶的大小和分布。
2.新型制备工艺近年来，随着纳米技术和材料科学的发展，新型制备纳米半导体材料的方法不断涌现。
其中，一种叫做溶液原位合成法的方法备受关注。
这种制备方法利用原位合成和杂化反应的原理，通过控制反应物浓度和反应条件等参数，可以实现纳米晶材料的可控合成。
另外还有一种被称为微流控制合成技术的方法，该方法利用微流控制系统对反应物进行调控，通过可控的反应条件来实现纳米晶的合成和控制。
二、纳米半导体材料在光电器件中的应用1.纳米光伏电池纳米半导体材料具有较大的比表面积和更好的光吸收性能，因此能够提高光伏电池的转换效率。
纳米光伏电池常见的材料有二氧化钛、半导体量子点、锗、硅等。
通过利用纳米材料的这些特性，可以制备出具有高转换效率的光伏电池。
2.纳米发光二极管纳米半导体材料通常具有优异的光电特性，因此可以用来制备纳米发光二极管(LED)。
利用量子点材料制备的纳米LED具有颜色纯度高、发光亮度高等优点，因此在显示技术和照明方面具有广泛的应用前景。
3.纳米传感器由于纳米半导体材料的电学性能和表面反应性能具有较强的灵敏度，因此可以制备出高灵敏度的纳米传感器。
纳米传感器常用于气体检测、生物传感等领域。

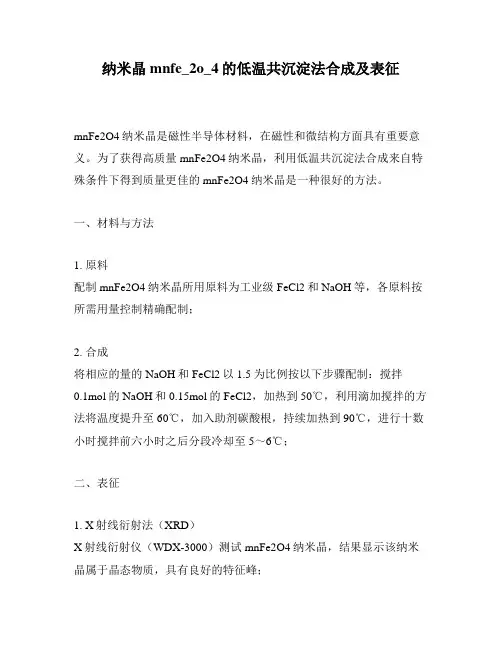

纳米晶mnfe_2o_4的低温共沉淀法合成及表征
纳米晶mnfe_2o_4的低温共沉淀法合成及表征mnFe2O4纳米晶是磁性半导体材料，在磁性和微结构方面具有重要意义。
为了获得高质量mnFe2O4纳米晶，利用低温共沉淀法合成来自特殊条件下得到质量更佳的mnFe2O4纳米晶是一种很好的方法。
一、材料与方法1. 原料配制mnFe2O4纳米晶所用原料为工业级FeCl2和NaOH等，各原料按所需用量控制精确配制；2. 合成将相应的量的NaOH和FeCl2以1.5为比例按以下步骤配制：搅拌0.1mol的NaOH和0.15mol的FeCl2，加热到50℃，利用滴加搅拌的方法将温度提升至60℃，加入助剂碳酸根，持续加热到90℃，进行十数小时搅拌前六小时之后分段冷却至5～6℃；二、表征1. X射线衍射法（XRD）X射线衍射仪（WDX-3000）测试mnFe2O4纳米晶，结果显示该纳米晶属于晶态物质，具有良好的特征峰；2. 扫描电子显微镜（SEM）SEM（XL 30）主机采集mnFe2O4纳米晶照片后，得到的图像表明mnFe2O4纳米晶多数为带形结构，并呈柱状形，大小约为50nm；3. 高分辨率透射电子显微镜（HRTEM）在透射电子显微镜（JEM 2010）下，对mnFe2O4纳米晶进行高分辨率扫描，可以获得明确的HRTEM图像，纳米晶结构无晶界可见，电子团均一分布，表明晶体存在合理排布；4. 磁性研究用磁化率测试仪（CMP42），通过对mnFe2O4纳米晶进行磁化率测试，可得到它的磁性参数，磁化系数达到40emu/g以上，说明mnFe2O4纳米晶具有较强的磁性。
综上所述，mnFe2O4纳米晶利用低温共沉淀法合成量化及表征，表征结果证明mnFe2O4纳米晶具有良好的晶体结构、较高的磁性参数，适合用作电子和磁性应用。
半导体纳米晶的制备及其应用
半导体纳米晶的制备及其应用半导体纳米晶是一种尺寸在纳米级别的半导体材料，可以有着比常规半导体更优秀的光电特性。
近几年来，随着纳米技术的不断发展，半导体纳米晶的制备技术也不断进步，越来越多的研究表明，它有着极其广泛的应用前景。
一、纳米晶的制备原理和方法半导体纳米晶的制备一般可分为以下三个步骤：材料的前驱物制备、纳米晶的形成以及纳米晶的后续处理。
其中，前驱物制备是制备半导体纳米晶的关键步骤之一。
常用的制备方法主要有几种。
1. 溶胶-凝胶法溶胶-凝胶法是一种常见的制备纳米材料的方法，它是通过纳米颗粒在溶胶中的成核、长大、聚集和凝胶化等过程制备出纳米晶。
这种方法可以制备各种材料的纳米晶，包括石墨烯、二氧化钛、氧化锌等材料。
2. 气-固相法气-固相法是一种通过气相反应得到纳米晶的制备方法，其优点是可以制备出纯度较高的纳米晶，而且在一定程度上可控。
但其缺点是需要高温高真空条件，制备成本较高，不适合大规模生产。
3. 水热法水热法是一种通过溶液中的水热反应制备纳米晶的方法，应用范围也比较广泛。
该方法需要水热条件，所以适用于制备氢氧化物、碳酸盐等化合物的纳米晶。
以上几种方法都可以制备出高质量的纳米晶，但每种方法都有其适用范围和制备工艺。
二、纳米晶的应用在物理学、化学和材料科学领域，半导体纳米晶的应用非常广泛。
以下是其主要应用领域。
1. 光电材料半导体纳米晶具有较强的光学特性，因此可以广泛应用于光电技术领域，例如显示器件、LED灯等。
2. 生物医学半导体纳米晶还可用于生物医学领域，如抗癌药物的输运、生物成像等方面。
3. 传感器由于半导体纳米晶的大小尺度和表面活性较大，故在传感器方面有着广泛的应用。
例如，以半导体纳米晶为敏感材料制做的气敏、湿度传感器、光传感器等。
4. 纳米电子学纳米电子学是一门新的研究领域，半导体纳米晶则是其中非常重要的组成部分。
纳米晶与普通半导体材料相比，具有较高的电子迁移率、储存电荷等性质，这对于纳米电子学的发展有着重要的意义。
纳米晶制备方法
纳米晶制备方法纳米晶是一类具有特殊物理和化学性质的纳米材料，在多个领域具有广泛应用。
而纳米晶的制备方法也是研究热点之一。
本文将介绍几种常见的纳米晶制备方法。
1. 氧化物还原法氧化物还原法是制备纳米晶的一种重要方法。
该方法利用氧化物在还原剂作用下被还原成纳米晶的特点，通过控制反应条件（如温度、反应时间、溶液pH值等）来控制其尺寸和形貌。
该方法可以制备不同种类的纳米晶，如金属氧化物、碳化物、氮化物等。
2. 溶胶-凝胶法溶胶-凝胶法是利用固体凝胶的形成过程来制备纳米晶的一种方法。
常见的溶剂包括水、甲醇和乙醇等。
该方法的过程可以分为溶胶制备、凝胶形成和热处理三个步骤。
通过控制不同的参数，例如溶胶浓度、温度、反应时间等，能够控制纳米晶的大小和形状。
3. 气相法气相法是在高温高压的条件下使用一定的气体混合物来制备纳米晶的一种方法。
气相法的原理是将金属或化合物在氢气或惰性气体气氛中还原成纳米晶。
该方法可以制备多种材料的纳米晶，如二氧化钛、碳纳米管等。
4. 光化学法光化学法是利用光化学反应来制备纳米晶的一种方法。
常见的是利用紫外线和可见光的照射，通过对溶液中的分子进行激发来实现化学反应。
该方法可以制备多种形状的纳米晶，如量子点、纳米线等。
5. 电沉积法电沉积法是利用电化学反应来制备纳米晶的一种方法。
该方法利用电流作用于电解质溶液中的金属离子，使其还原成纳米晶。
该方法可以制备多种金属纳米晶。
综上所述，纳米晶的制备方法多样，每种方法都有其特定的应用领域和制备优点。
随着科学技术的不断发展，纳米晶制备方法也将不断更新和完善。
半导体纳米晶体的合成与性质研究
半导体纳米晶体的合成与性质研究半导体是一类特殊的材料，它的电导率介于金属和非金属之间。
由于其特殊的电学性质，半导体在现代电子学中扮演着重要的角色。
半导体材料中，纳米晶体作为一种新型的材料受到了广泛的关注，因其独特的性质在电子学、光电子学和生物医学等领域中有着广泛的应用前景。
本文将介绍半导体纳米晶体的合成与性质研究。
一、半导体纳米晶体的合成1. 化学合成法在化学合成法中，一般通过溶液反应、沉淀反应等化学方法制备半导体纳米晶体。
例如过渡金属硫化物纳米晶体的制备可以采用溶剂热法，通过在高温高压的体系中使前驱物溶解后再迅速冷却得到纳米晶体。
同时，也可以采用溶液中逆微乳液法制备可控尺寸的纳米晶体。
2. 物理合成法物理合成法主要指通过气相沉积、分子束外延等物理方法制备半导体纳米晶体。
其中分子束外延被广泛应用在半导体量子点的制备中，该方法可以精确控制纳米晶体的尺寸、形状和分布等参数。
3. 生物合成法随着纳米科技的发展，生物合成法也成为一种新兴的纳米晶体制备方法。
该方法利用生物合成技术制备纳米晶体，具有无毒性、高生物适应性等优点，被广泛应用在生物医学领域。
例如利用细菌、真菌等微生物合成CdS纳米晶体，可以得到高度稳定的纳米晶体，并且可以控制纳米晶体的尺寸和荧光发射波长等特性。
二、半导体纳米晶体的性质研究1. 光电性质纳米晶体具有特殊的光电性质，例如量子限制效应、电子空穴对和表面修饰等特征。
这些性质使得半导体纳米晶体具有较高的荧光量子产率和荧光寿命，因此可以被广泛应用于生物检测、生物标记等领域中。
同时，纳米晶体也具有独特的带状结构，使其能够实现电荷分离和电子传输，因此在光伏领域中也有着广泛的应用前景。
2. 电学性质半导体纳米晶体的电学性质受其晶粒尺寸的影响较大。
在纳米尺度下，量子限制效应使得纳米晶体的能级间隔增大，电子和空穴的限制在空间上受到限制，因而其光电和电学性质也随之发生变化。
这些性质使得纳米晶体在电子学、储能材料等领域中有着广泛的应用，例如纳米晶体的电容性质可以被用于制备电容器等电子器件。
半导体纳米晶体的制备与调控
半导体纳米晶体的制备与调控半导体纳米晶体是一种具有巨大应用前景的新材料，其尺寸在1-10纳米之间，具有优异的光电性质和表面活性，被广泛用于生物、电子、光电等领域。
如何制备和调控纳米晶体是目前研究的热点与难点之一。
一、纳米晶体的制备方法目前，纳米晶体的制备方法主要有几种：溶胶-凝胶法、热力学法、电化学法等。
1. 溶胶-凝胶法溶胶-凝胶法是一种渐进法，通过控制氧化物的水解、缩合反应，使其形成纳米晶体。
其制备原理为：将金属或半导体离子溶解在溶剂中，控制反应条件，形成凝胶体系，然后在高温或其它条件下，转化为纳米晶体。
2. 热力学法热力学法不需要模板或表面改性，它通过控制实验条件来形成纳米晶体。
其制备原理为：将金属或半导体离子在溶液中反应，控制溶液的温度、PH等参数，使其形成纳米晶体。
3. 电化学法电化学法是利用电化学反应产生的界面电势和电化学过程导致的物质输运效应，来制备纳米晶体。
其制备原理为：将金属或半导体离子通过电化学反应在电极表面生成同质或异质纳米晶体。
二、纳米晶体的调控方法1. 复合法复合法也称为杂化法，是指将某些化合物或功能化物质复合到纳米晶体表面或内部，通过改性来调控其性能。
复合法的优点是可增强纳米晶体的光电响应性能、纳米晶体表面活性等。
2. 表面改性法表面改性法是一种直接对纳米晶体表面进行改性、修饰的方法，可以通过表面修饰剂（如PEG、羧酸、二氧化硅等）对纳米晶体表面进行化学修饰，以达到改善其分散性、稳定性和溶解性等目的。
3. 生长控制法生长控制法是一种对纳米晶体成核、生长过程进行调控的方法。
目前主要有两种方法：一是通过控制温度、反应时间、反应物比例等，改变纳米晶体的形貌、尺寸等性质；另一种方法是通过添加某些功能性分子来控制其生长过程，达到对纳米晶体性能的调控。
三、应用前景半导体纳米晶体具有极高的应用潜力。
其在高清显示、生物传感、信息存储、光电器件、生物成像、环境监测等领域有着广泛的应用前景。
Co：CdS半导体纳米晶的合成、晶体结构及光学性质
关键 词 ：ｄ ； ＣＳ掺杂； 半导体纳米晶； 水相合成技术； 光学性质
Ｓ ｎ ｈ ｓｓ，Ｃｒ ｓａ ｒ ｃ ｕ ｅ ａ ｄ Ｏｐｔ ａ ｏ ｒｉｓｏ ｙ ｔ ｅｉ ｙ ｔ ｌＳｔｕ ｔ ｒ ｎ ｉ ｌＰｒ ｐｅ ｔｅ ｆＣｏ： Ｓ ｃ Ｃｄ
Ｓｅ ｉ ｏ ｄｕ ｔ ｒ Ｎａ ｅ ｙ ｔ ｌ ｍ ｃ ｎ ｃ ｏ ｎｏ ｒ ｓａ ｓ
Ｌ ｕ ｎ —ｌ ， Ｉ ｉ ｈ ．Ｙ ｇ ｌＹ ａ ｉ Ｘ Ｅ Ｒｕ —ｓ ｉ Ｕ Ｐ
（ ｏ ｅｅｏ ｔ ｉｌ Ｓ ｉ ｃ ｎ ｎ ｉｅｒ ｇ Ｓｃｕ ｎＵ ｉｅｓｙ Ｓｃｕ ｎＣ ｅｇ ｕ６ ０ ６ ， ｈｎ ） Ｃ Ｈ ｇ ｆ ｅ ａｓ ｃ ｎ ｅａｄＥ ｇ ｅ ｎ ， ｉ ａ ｎｖｒ ｔ， ｉ ａ ｈｎ ｄ １０ ５ Ｃ ｉａ Ｍａ ｒ ｅ ｎ ｉ ｈ ｉ ｈ
为 闪锌矿结 构 ， 平均粒径约为 ３９ｎ Ｆ’ Ｒ结果表明 ， Ａ成功包覆在 Ｃ ：ｄ ． ｍ；１一Ｉ ＭＡ ｏＣ Ｓ纳米晶的表面 ； Ｖ—ｖ 吸收谱表 明， ０ ｕ ｉ ｓ Ｃ 离子成功 掺 入 Ｃ Ｓ晶格 中 ；Ｌ结 果 表 明 ， 杂 离 子 浓 度 过大 会 导 致 Ｃ Ｓ发 光 淬 灭 ； 讨 论 了相 关 机 理 。 ｄ Ｐ 掺 ｄ 并
・
５ ６・
广州 化工
２１ 年 ３ ０ 合 成 、 晶体 结 构 及 光 学 性 质 水
李园利 ，谢瑞士 ，余 萍
６０６ ） １０ ５
（ 四川 大学材 料科 学与 工程 学院 ，四川 成都
摘 要 ： 利用水相合成技术， 以巯基乙酸（ Ａ ） Ｍ Ａ 为稳定剂， 合成了 Ｃ ：ｄ 半导体纳米晶。Ｘ Ｄ结果表明， ｏＣ Ｓ Ｒ 得到的掺杂纳米晶
ａｉ Ｍ Ａ）ａ ａｐｎ ｇｎ．Ｘ Ｄ ｒｓｌ ｅ ｏ ｓ ａ ｄ ｔｅｒｓｌｎ ａ ｏｒｓ ｌ ｗ ｒ ｗ ｌ ｒｔ ｎ ｄ ｉ ｔｅｚ ｃ— ｃ ｄ（ Ａ ｓｃｐ ｉ ａｅｔ Ｒ ｅｕｔ ｄ ｍ ｎ ｔ ｔ ｈ ｅｕ ｉｇｎｎ ｃｙｔ ｓ ｅ ｅ ｅ ｉｅ ｎ ｈ ｉ ｇ ｓ ｒｅ ｔ ａ ｅ ｌ ａ ｎ
ZnO纳米半导体材料制备
ZnO纳米半导体材料制备ZnO纳米半导体是一种重要的半导体材料，在化学、电子学、材料学等领域有着广泛的应用。
本文主要介绍ZnO纳米半导体材料的制备方法及其应用。
一、ZnO纳米半导体材料制备方法1. 溶胶-凝胶法溶胶-凝胶法是一种常用的制备ZnO纳米材料的方法。
该方法以氧化锌为前驱体，将其以适当的浓度溶解在有机溶剂中，加入表面活性剂后通过水热处理得到ZnO纳米晶粒。
2. 水热法水热法是一种快速简单的制备ZnO纳米半导体材料的方法。
该方法可以通过改变反应物浓度、反应温度和反应时间等条件来控制ZnO纳米晶粒的大小和形状。
3. 热分解法热分解法是一种通过分解金属有机化合物制备ZnO纳米晶粒的方法。
该方法可以制备高品质的ZnO纳米晶粒，但需要高温下进行反应，操作较为复杂。
4. 气相沉积法气相沉积法是一种将气相反应物在高温下沉积在基底表面上制备ZnO纳米晶粒的方法。
该方法可以通过控制反应条件来调控ZnO 纳米晶粒的大小和形状。
二、ZnO纳米半导体材料的应用1. 光电器件ZnO纳米半导体材料在太阳能电池、LED等光电器件方面有着广泛的应用。
ZnO纳米材料可以提高器件的光电转换效率、增加光敏度、减少暗电流等。
2. 生物医学领域ZnO纳米材料在生物医学领域有着广泛的应用。
ZnO纳米颗粒可以用作抗菌剂、药物传递系统、生物成像等方面。
3. 环境保护ZnO纳米材料在环境保护领域有着广泛的应用。
ZnO纳米颗粒可以用作光催化材料、气体传感器、废水处理等方面。
4. 纳米传感器ZnO纳米材料在纳米传感器领域有着广泛的应用。
ZnO纳米颗粒可以用作气敏材料、湿度传感器等方面。
ZnO纳米半导体材料是一种重要的材料，在各个领域都有着广泛的应用前景。
随着制备技术的不断发展，ZnO纳米材料的性能和应用将会得到更大的提升。
半导体纳米材料的制备方法
半导体纳米材料的制备方法半导体纳米材料是指尺寸在纳米尺度下的半导体材料。
由于其尺寸效应和表面效应，半导体纳米材料通常具有与宏观材料不同的物理和化学性质，因此在能源、电子学、光学等领域具有广泛的应用前景。
下面将介绍一些常见的半导体纳米材料制备方法。
一、溶液法制备溶液法是制备半导体纳米材料最常用的方法之一、常见的溶液法包括溶胶-凝胶法、热力学控制法和溶剂热法等。
1.溶胶-凝胶法溶胶-凝胶法是通过溶胶的水解和聚合形成凝胶，再通过热处理使凝胶脱水和烧结从而制备半导体纳米材料。
该方法适用于制备SiO2、TiO2等氧化物纳米材料。
2.热力学控制法热力学控制法是通过调节溶液中的反应条件，如温度、浓度和pH值等，控制反应平衡，从而使半导体纳米材料在溶液中自发形成。
该方法适用于制备Ag2S、ZnS等硫化物纳米材料。
3.溶剂热法溶剂热法是通过将半导体材料的前驱体溶解在有机溶剂中，在高温和高压条件下进行反应，从而制备半导体纳米材料。
该方法适用于制备CdSe、CuInS2等半导体纳米材料。
二、气相法制备气相法是指通过气相反应制备半导体纳米材料。
常见的气相法包括化学气相沉积法、气溶胶法和热蒸发法等。
1.化学气相沉积法化学气相沉积法是通过将气相中的前驱体输送到反应室中，在适当的温度和压力下反应生成纳米材料。
该方法适用于制备SiC、GaN等半导体纳米材料。
2.气溶胶法气溶胶法是通过将溶胶颗粒悬浮在气体中，然后通过热化学反应或凝胶化反应使颗粒转变成纳米颗粒。
该方法适用于制备TiO2、ZnO等氧化物纳米材料。
3.热蒸发法热蒸发法是通过将材料加热至高温，使之蒸发沉积在基底上形成纳米材料。
该方法适用于制备Au、Ag等金属纳米材料。
三、物理法制备物理法是指通过物理手段制备半导体纳米材料。
常见的物理法包括电沉积法、激光烧结法和机械合金化法等。
1.电沉积法电沉积法是通过电化学反应使半导体离子在电极上沉积形成纳米材料。
该方法适用于制备Cu2O、ZnO等半导体纳米材料。
胶体化学法制备半导体纳米晶方法研究进展
胶体化学法制备半导体纳米晶方法研究进展纳米技术是一个新的科学领域，纳米材料的物理、化学性质，例如：光、电、磁、热、力学等性能，与其相应体相材料具有显著的差别。
新型纳米复合材料集两者优秀的综合性能和协同效应，一直是物理、化学、材料学科等科学领域密切关注的重要课题之一。
纳米材料的制备是当今研究的热点之一，但是由于研究者来自不同领域，而且材料应用目的也不尽相同，所以制备纳米材料的方法也不同。
一、纳米晶的制备方法纳米晶的制备方法大致可分为三大类：固相法、液相法和气相法，并且每一类又有多种制备手段。
在固相法中，合成纳米微粒的方法主要是高能球磨法，球磨技术作为一种重要的实验方法用于提高固体材料的分散度及减小粒度。
而Matteazzi等利用球磨的方法用于合成具有特殊性能的新材料：制备纳米硫化物。
高压压制法是根据脆性材料在高压下的压致晶粒碎化效应，通过压致碎化过程直接制备块状纳米晶体材料。
气相法分为物理气相法和化学气相法。
物理气相沉淀法在整个纳米材料形成过程中没有发生化学反应，主要是利用各种热源促使金属等块体材料蒸发气化，然后冷却沉积而得到纳米材料，主要用于制备金属纳米微粒。
化学气相反应法也叫化学气相沉积法（Chemical Vapor Deposition，简称CVD），是利用挥发性的金属化合物或金属单质的蒸气，通过化学反应生成所需要的纳米级化合物，在保护气体环境下快速冷凝，从而制备出各类物质的纳米粒子。
液相法也包括物理方法与化学方法，其中液相化学方法应用比较多，包括溶胶-凝胶法（Sol-Gel）、化学沉淀法、模板合成法、水热合成法、微乳法等方法。
二、半导体纳米晶的制备方法到目前为止，采用胶体化学法几乎能成功合成所有的Ⅱ-Ⅵ族半导体纳米晶。
该方法常通过选用合适的前驱体（用于生成纳米晶的核心部分）和配体（也称稳定剂，用于防止纳米晶团聚），通过控制反应条件（如温度、浓度等）获得具有不同尺寸、形状的纳米级团簇，从而形成较高质量的纳米晶材料。
化学合成半导体纳米材料
中国科学技术大学硕士学位论文化学合成半导体纳米材料姓名：***申请学位级别：硕士专业：无机化学指导教师：***1999.12.1摘要本论文发展了在有机溶剂中制备ＩＩ—ＶＩ，ＩＩＩ—Ｖ半导体纳米线、纳米棒、纳米晶的新方法。
论文主要内容总结如下：第一。
使用单源前驱蛰来制备硫化物纳米材料。
饿们采用乙二胺溶剂的亲核进攻使反应容易进行，降低了反应温度。
准这个研究方向，我们首次制得具有量子限域效应的ＣｄＳ纳米线，还制得ＨｇＳ，ＰｂＳ，Ｃｕ∽ｓ，Ａｇ，ｓ，ＭｎＳ纳米晶，其反应温度在Ｏ－１２００Ｃ。
ｒ’。
／，第二．将塑氢垡鲤逐压的方法扩展到ＩＩＩ—Ｖ族纳盎挝牡剑查。
鲫氢化钾还原法已被其他作者用来制备金属单质和ＩＩ－ＶＩ族纳米晶，本论文首次将该方法扩展到更重要的一类半导体材料：ＩＩＩ－Ｖ族纳米材料。
化学路线可以简化地写成：ｌｎｃｌ３＋ＫＢＨ４＋Ａｓ／Ｐ－＋ＩｎＡｓ／ＩｎＰ。
实验发现反应经过了金属铟中间体；当反应在金属铟的熔点（１５７０Ｃ）以下进行时，产物为球形纳米晶；当反应在金属铟的熔点以上（１５７０ｃ）进行时，可以得到大量棒状产物，对ＩｎＰ和ＩｎＡｓ来说都是这样，可能是溶液一液体一固体（Ｓｏｌｕｔｉｏｎ—Ｌｉｑｕｉｄ－Ｓｏｌｉｄ）晶须生长机理在这里起的作用。
该反应路线有如下优点：１）反应温度低２）原料容易得到３）单质砷的毒性在所有的砷源中是最小的。
卜、第三．在ＣｄＳ纳米线上生长一层ＣｄＳｅ来制备ＣｄＳ／ＣｄＳｃ核／鞘纳米结构。
其化学反应可以简单地描述成：ＣｄＳ＋ｓｅ—ＣｄＳｅ＋ｓ，溶剂为三丁基膦（ＴＢＰ），在１００。
ｃ下反应２４小时即可得到产物。
该反应在这么低的温度下进行可能是ＴＢＰ起到了化学输运剂的作用。
我们对该产物做了全面的表征，包括ＸＲＤ，ＴＥＭ，ＨＲＴＥＭ，ＸＰＳ，ＵＶ／ｖｉｓ和ＰＬ。
卜。
辛导佑纲术材料，亿詈台裔ＡｂｓｔｒａｃｔＴｈｉｓｔｈｅｓｉｓｍａｉｎｌｙｄｅａｌｓｗｉｔｈｔｈｅｐｒｅｐａｒａｔｉｏｎｏｆｓｅｍｉｃｏｎｄｕｃｔｏｒｎａｎｏｃｒｙｓｔａｌｓｉｎｏｒｇａｎｉｃｓｏｌｖｅｎｔ．Ｔｈｅｒｅｓｅａｒｃｈｒｅｓｕｌｔｓｃａｎｂｅｄｉｖｉｄｅｄｉｎｔｏｔｈｒｅｅｐａｒｔｓ：Ｆｉｒｓｔ，ｓｉｎｇｌｅ－ｓｏｕｒｃｅｐｒｅｃｕｒｓｏｒｓｗｅｒｅａｄａｐｔｅｄｔｏｐｒｅｐａｒｅｓｕｌｆｉｄｅｎａｎｏｃｒｙｓｔａｌｓ．Ｎｕｃｌｅｏｐｈｉｌｉｃａｔｔａｃｋｏｆｅｔｈｙｌｅｎｅｄｉａｍｉｎｅｗａｓｅｍｐｌｏｙｅｄｔｏｆａｃｉｌｉｔａｔｅｔｈｅｒｅａｃｔｉｏｎ．ｔｈｕｓｔｈｅｒｅａｃｔｉｏｎｔｅｍｐｅｒａｔｕｒｅｉＳＩｏｗｅｒｅｄ．Ｉｔｗａｓｏｂｓｅｒｖｅｄｔｈａｔｄｉｆｆｅｒｅｎｔｍｏｒｐｈｏｌｏｇｉｅｓｃｏｕｌｄｂｅｏｂｔａｉｎｅｄｗｉｔｈｄｉｆｆｅｒｅｎｔｓｏｌｖｅｎｔｓ．１ｎｔｈｉｓｄｉｒｅｃｔｉｏｎｓｅｖｅｒａＩｓｕｌｆｉｄｅｎａｎｏｃｒｙｓｔａｌｓ（ＨｇＳ，ＣｕｌＲＳ．ＰｂＳ，Ａａ，Ｓ．ＭｎＳ）ａｓｗｅｌＩａｓｔｈｅｆｉｒｓｔｑｕａｎｔｕｍｃｏｎｆｉｎｅｄＣｄＳｎａｎｏｗｉｒｅｓｗｅｒｅｐｒｅｐａｒｅｄａｔｔｅｍｐｅｒａｔｕｒｅｓｏｆ０－１２０ｏＣ．Ｓｅｃｏｎｄｌｙ．ｂｏｒｏｈｙｄｒｉｄｅｒｅｄｕｃｉｎｇｒｏｕｔｅｗａｓｅｘｔｅｎｄｅｄｔｏｐｒｅｐａｒｅＩＩＩ—Ｖｎａｎｏｃｒｙｓｔａｌｓ．ＢｏｒｏｈｙｄｒｉｄｅｒｅｄｕｃｉｎｇｒｏｕｔｅｈａｓｂｅｅｎｕｓｅｄｂｙｏｔｈｅｒａｕｔｈｏｒｓｔｏｐｒｅｐａｒｅｅｌｅｍｅｎｔａｎｄＩＩ－Ｖｌｎａｎｏｃｒｙｓｔａｌｓ．Ｈｏｗｅｖｅｒ．ＩＩＩ—ＶｎａｎｏｃｒｙｓｔａｌｓａｒｅａｓｓｕｍｅｄｔｏｂｅｍｏｒｅｉｍｐｏｒｔａｎｔａｎｄｌｓｕｃｃｅｓｓｆｕＩｌｙｅｘｔｅｎｄｅｄｔｈｅｒｏｕｔｅｔｏ…．Ｖｎａｎｏｃｒｙｓｔａｌｓｆｏｒｔｈｅｆｉｒｓｔｔｉｍｅ．Ｔｈｅｒｏｕｔｅｃａｎｂｅｓｉｍｐｌｙｄｅｐｉｃｔｅｄａｓ：ｌｎＣｌｌ＋ＫＢＨ４＋Ａｓ／Ｐ－－｝ｌｎＡｓ／ＩｎＰ．ＴｈｅｒｅａｃＵｏｎｗａｓｆｏｕｎｄｔｏｐｒｏｃｅｅｄｔｈｒｏｕｇｈｍｅｔａｌｌｉｃｊｎｄｉｕｍａｎｄｃａｎｒｅｓｕｌｔｌｎｒｏｄ—ｌｉｋｅｐｒｏｄｕｃｔｓｗｈｅｎｔｈｅｒｅａｃｔｉｏｎｔｅｍｐｅｒａｔｕｒｅｉＳａｂｏｖｅｔｈｅｍｅｌｔｉｎｇｐｏｉｎｔｏｆｌｎｄｉｕｍ（１５７。
mapbcl3纳米晶的合成
mapbcl3纳米晶的合成合成mapbcl3纳米晶概述mapbcl3纳米晶是一种具有优异光电性能的材料，广泛应用于太阳能电池、光电器件和光催化等领域。
本文将介绍mapbcl3纳米晶的合成方法及其在光电领域的应用。
一、mapbcl3纳米晶的合成方法常用的mapbcl3纳米晶合成方法主要包括溶剂热法、溶剂蒸发法和离子交换法。
1. 溶剂热法溶剂热法是一种常用的合成mapbcl3纳米晶的方法。
首先，将适量的pbcl2和mapbi3溶解在有机溶剂中，如二甲基甲酰胺(DMF)。
然后，在搅拌和加热的条件下，逐渐加入正丁胺(BA)作为钙源。
通过控制反应温度和反应时间，可以合成出具有优异光电性能的mapbcl3纳米晶。
2. 溶剂蒸发法溶剂蒸发法是一种简单易行的mapbcl3纳米晶合成方法。
首先，将pbcl2和mapbi3溶解在有机溶剂中，如甲醇。
然后，将溶液倒入玻璃基板上，通过溶剂的蒸发使溶液中的pbcl2和mapbi3逐渐结晶，形成mapbcl3纳米晶。
3. 离子交换法离子交换法是一种较为复杂的mapbcl3纳米晶合成方法。
首先，制备出pbcl2纳米晶，并将其与mapbi3溶液混合。
随后，通过离子交换反应使pb2+与map3+发生交换，生成mapbcl3纳米晶。
二、mapbcl3纳米晶的应用mapbcl3纳米晶由于其优异的光电性能，在光电领域有着广泛的应用。
1. 太阳能电池mapbcl3纳米晶被广泛应用于新型太阳能电池的制造。
其高吸光度和长寿命特性使其成为一种理想的吸光材料。
通过将mapbcl3纳米晶与电子传输材料和电极结合，可以制备出高效率的太阳能电池。
2. 光电器件mapbcl3纳米晶也可以用于制造光电器件，如光电二极管和光电晶体管。
由于其优异的载流子迁移率和较长的电子寿命，mapbcl3纳米晶能够提高光电器件的性能，提高光电转换效率。
3. 光催化mapbcl3纳米晶还具有良好的光催化性能，可用于光催化水分解和有机废水处理等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Nano letters. 2010, 3, 1088
Chem. Mater. 2007, 19, 1626
Small. 2011, 7, 2449
一、半导体纳米晶简介 分类-元素
Ⅳ族半导体纳米晶 Si、C Ⅲ-Ⅴ族半导体纳米晶 InAs、GaSb、InP
Ⅱ-Ⅵ族半导体纳米晶
CdSe、CdS、CuSe、ZnSe、ZnS Ⅴ-Ⅵ族化合物半导体纳米晶
积CdSe、CdTe 等纳米晶薄膜。
Experimental set up of chemical bath depositio
四、化学合成方法 — 液相合成
(2)水相合成法-化学浴沉积
相关的研究工作很多，很多种化合物已经通过CBD技术制备出来
Cadmium sulphide (CdS) Zinc sulphide (ZnS) Nickel sulphide (NiS) Manganese sulphide (MnS) Bismuth trisulphide (Bi2S3) Antimony trisulphide (Sb2S3) Tin (IV) disulphide (SnS2) Indium sulphide (In2S3) ………………. Cadmium selenide (CdSe) Zinc selenide (ZnSe) Bismuth triselenide (Bi2Se3) Nickel selenide (NiSe) Copper selenide (CuSe) Tin selenide (SnSe) Cobalt selenide (CoSe) ............. CdCr2S4 CuCr2S4 CuInSe2 CdZnSe ........
Journal of Physical Chemistry C., 2012, 116, 2438
四、化学合成方法 — 液相合成
(4)其他合成方法 TiO2 NBs/Cu2S composites
电化学沉积
TiO2 NWs
ionic layer adsorption and reaction (SILAR)
三、制备方法介绍
粉碎法、分子束外延法 物理制备方法 气相沉积法(PVD) 气相法 有无化学反应
化学制备方法
液相法 其他方法
物理制备方法操作简单，生产合成效率高，方便易于大规模 的生产，但需要的仪器设备一般都要求具有高真空、高密封 性等等比较苛刻的条件，并且利用该方法制备出的纳米晶颗 粒产品粒径较宽，生产形貌不易控制。
半导体纳米晶的化学合成
内容提纲
1
半导体纳米晶简介
半导体纳米晶的性质及应用
2
3 4
制备方法介绍
化学合成方法
一、半导体纳米晶简介 半导体纳米材料 一般是指材料的尺寸在纳米范 围内的半导体材料，其小于通常的粒子，而又大 于原子簇，主要涉及的是Ⅱ-Ⅵ如CdSe 、Ⅲ-Ⅴ如 InP、InAs 和GaAs 化合物以及Si/C等元素。 纳米晶 具有纳米尺度的晶体材料，原子、离子、 分子等具有周期性的规则排列。
AsTe、SbS3、AsS3
多元化合物半导体纳米晶 CuInSe2、CuInGaSe、CuInS2
二、半导体纳米晶的性质及应用
具有纳米材料特有的四大效应
小尺寸效应 表面与界面效应 量子尺寸效应
宏观量子隧道效应
二、半导体纳米晶的性质及应用
10纳米
1纳米
0.1纳米
随着尺寸的减小，表面积迅速增大
CuInS2
J. Mater. Chem. 2003, 13, 1942–1949
四、化学合成方法 — 气相合成 热壁外延法（Hot Wall Epitaxy HWE）是一种低 成本、简捷方便的外延技术，在严格控制成核、 生长条件以及近乎热平衡的条件下可获得高质量 外延层，同时生长速率也较快。
用两步热壁外延技术在Si(111) 上外延了厚达5μm的高质量CdTe薄膜
电化学沉积 其他合成方法
四、化学合成方法 — 液相合成
（1）有机溶剂法
注射
有机金属前驱体溶液
表面活性剂的溶液(200º C-360º C)
迅速热解 晶化、生长
纳米晶
温度控制
晶核
选择合适配体能够很好的控制纳米晶的尺寸 表面活性剂在微粒表面形成单分子修饰层，避免纳米粒子的聚集 可以得到尺寸分布比较窄的半导体纳米晶
四、化学合成方法 — 液相合成
(2)水相合成法-巯基水相合成技术
选用离子型前驱体，以水为介质，引入多官能团的巯基小分子作稳
定剂，通过回流前驱体混合溶液使纳米晶逐渐成核并生长
将Cd(ClO4)2溶于水中，加入巯基乙酸、巯基丙酸、巯基乙醇等多种巯 基化合物作稳定剂，调节pH值到合适的范围，通过控制回流时间制备 出不同粒径的CdTe纳米晶：
500℃
SEM images of CdTe grown on FTO
Energies., 2015, 8, 10883
四、化学合成方法 — 液相合成
(3)电化学沉积
TiF4,CdCl2 , Na2S2O3 CdS nanoparticle-sensitized TiO2 (CdS-TiO2) nanotube arrays
四、化学合成方法 — 液相合成
(3)电化学沉积 电化学沉积 用于制备薄膜，其设备简单，反应温度低，且可以
通过调控沉积电位、溶液组成和沉积时间来控制薄膜组成和厚度。
四、化学合成方法 — 液相合成
(3)电化学沉积
TeO2 solution
＋
CdCl2 solution
350℃
385℃
420℃
450℃
以CdO和NaHSe为原料，分别添加表面活性剂Triton 100-X和AOT，在40º 的 低温水溶液中合成了CdSe的纳米管和纳米线：
CdSe nanowires obtained by using Triton 100-X as the surfactant
CdSe nanotubes obtained by using AOT as the surfactant Appl. Phys. Lett., 2001, 78, 1853
纳米晶
温度控制
晶核
四、化学合成方法 — 液相合成
(2)水相合成法-水热
以硝酸锌、亚硒酸钠为主要原料， 加入水合肼作还原剂，氨水和 EDTA 为络合剂，在100º C-180º C 进行水热反应，合成了ZnSe等纳米 粒子和纳米棒
dendritic CdSe fractals at 100℃
CdSe nanorods at 180 ℃
Inorg. Chem. 2002, 41, 5249−5254
四、化学合成方法 — 液相合成
(2)水相合成法-化学浴沉积
化学浴沉积(Chemical Bath Deposition，CBD)
将经过预处理的衬底浸入含有
金属离子、络合物和S、Se、
Te离子的溶液中，通过溶液发 生的化学反应可以在衬底上沉
Chem. Mater., 2001, 13, 913
四、化学合成方法 — 液相合成
（1）有机溶剂法-溶剂热法
Wang 等以乙二胺等为溶剂，Na2SeO3和Cd(Ac)2为原料，在180º C下 密封反应12h-48h，得到CdSe的纳米粒子和纳米棒。
MEA
TBA
不同溶剂对纳米晶的形貌 具有控制作用 MEA-乙醇胺
Journal of Crystal Growth. 2003, 256, 20–26
四、化学合成方法 — 液相合成 液相合成法 是目前实验室和工业广泛采用的纳米材 料的制备方法 。 特点﹕设备简单、原料容易获得、纯度高、均匀性 好、化学组成控制准确等优点。 有机溶剂法 水相合成 液相合成法
乳液合成
TiO2 NBs
水热反应
synthetic route
Applied Catalysis B: Environmental. 2014, 154: 27–35
四、化学合成方法 理想的制备方法
尺寸可控 成分可控 形貌可控 晶型可控 表面物理和化学特性可控
半导体纳米晶—— 具有纳米尺度和纳米特性的半导体晶体材料
一、半导体纳米晶简介 分类-维度
零维——半导体纳米点 一维——半导体纳米带、半导体纳米线、半导体纳米管 二维——半导体纳米薄膜 三维——块体材料
ZnO NW sensitized by QDs
ZnO NW
ZnO nanofilm deposited on a SiO2/Si substrate
米材料（薄膜材料）的制备，主要用于制备半导体、
氮化物、碳化物纳米薄膜。
化学气相沉积制备纳米材料装置
四、化学合成方法 — 气相合成
CuS
CS2 NaOH N-己基甲胺
InCl3
Cu(S2CNMenHex)2
In(S2CNMenHex)3
LP-MOCVD
CuS和InCl3利用LP-MOCVD法制备的CuInS2
DEA
TBA-三乙醇胺 DEA-二乙醇胺
Materials Chemistry and Physics., 2006, 98, 422
四、化学合成方法 — 液相合成
(2)水相合成法-水热
以水作为溶剂在密封的高温高压环境中进行反应，可以合成多种 无机纳米粒子
金属盐溶液
络合剂(还原剂)
水热反应 晶化、生长
“自下而上” (bottom up) ：
以原子分子为基本单元，根据人们的意愿进行设计和 组装，从而构筑成具有特定功能的产品。如：化学合 成、自组装、定位组装等。 原子团簇纳米晶
三、制备方法介绍
蒸发-冷凝法 气相法 化学气相反应法
沉淀法
按物态分类 液相法
