凝汽器安装作业指导书
凝汽器安装作业指导书
印尼塔巴拉贡发电厂2×135M W机组工程凝汽器安装施工作业指导书(仅针对铁工部分施工,详细焊接施工措施由焊接专业编制)1.工程概况印尼塔巴拉贡发电厂2×135MW机组工程#1机组安装一台南京汽轮机(集团)有限责任公司生产的N135-13.24/535/535型超高压、一次中间再热、单轴、双缸双排汽、湿冷凝汽式汽轮机。
凝汽器是汽轮机设备中一个主要的辅助设备,其作用是用循环水冷却水使汽轮机排出的蒸汽凝结成水,在汽轮机排汽口中建立及维持一定的真空,并获得供锅炉给水的纯净凝结水,同时还能接收机组启停和正常运行中的疏水等。
合格1.1凝汽器主要特性参数型号: N-7000-1型冷却面积: 7000 m2冷却水温度: 29℃冷却水量: 18900t/h凝汽器压力 8.6kPa(a)蒸汽流量 291700kg/h冷却水流程: 2管内冷却水速度: 1.78 m/s凝汽器水阻(新管):≤55 kPa换热管材质、规格: TP304 Φ28×0.7 顶部迎汽区TP304 Φ28×0.5 主凝汽区、空冷区换热管长度 7806 mm换热管数量: TP304 φ28×0.5 9084根规格TP304 φ28×0.7 1220 根管板材质: (Q235-B+TP304)强度设计压力:汽侧: -0.1/0.1 MPa(g)水侧: 0.45 MPa(g)1.2结构简介:本凝汽器由接颈、壳体、前水室(左)、前水室(右)、后水室(左)、后水室(右)、凝汽器附件、减温减压器、1#低压加热器等主要部套组成。
设备为散件到货,现场组合。
1)接颈汽轮机与凝汽器之间有一过渡的颈部,通常称它为接颈或喉部,属凝汽器结构的一部分。
接颈的作用是接收汽轮机排汽及收集辅机排汽和包括旁路在内的各种附加排入的蒸汽和流体。
接颈上端矩形面与汽轮机排汽口相连接,下端矩形面与凝汽器壳体相连接,下端面比上端面稍大,使汽轮机排汽呈微扩散型流动,具有良好的气动性能。
凝汽器安装作业指导书
凝汽器安装作业指导书目录1、作业任务 (1)2、编制依据 (2)3、作业准备及条件 (2)4、作业方法及工艺要求 (3)5、作业质量标准及检验要求 (6)6、技术记录要求 (6)7、职业安全健康、环境管理措施和文明施工 (6)8、有关计算及分析 (10)9、附录 (10)1、作业任务1.1工程概况生物质能热电厂2×12MW机组工程新建2×65t/h次高压中温循环流化床锅炉、2×C12-4.9/0.98型次高压中温抽凝汽式汽轮机和2×QFJ-15-2-10.5 型汽轮发电机。
本期工程2008年4月1日开工,计划2009年5月底#1机组投产。
凝汽器主要技术参数:型号N-1200-6型式分列二道制表面回热式(对分制双流程表面回热式)冷却面积 1200m2冷却水量 3000t/h冷却水压 0.25MPa冷却水管管材 304冷却水管数量 3540根净重 25t运行重量 39t1.2施工项目范围生物质能热电厂2×12MW机组工程凝汽器安装工作。
主要起重机械采用汽机房20/5t 行车。
1.3工程量凝汽器本体就位,凝汽器穿、胀管,凝汽器附件安装,凝汽器与低压缸连接,凝汽器严密性试验。
1.4工期要求#1机组2008年2月10开始,2008年3月10日结束。
2、编制依据2.1机械工业第一设计研究院图纸2.2《电力建设施工及验收技术规范》(汽轮机组篇DL5011-92)2.3《火电施工质量检验及评定标准》(汽机篇1998年版)2.4《电力建设施工及验收技术规范》(管道篇DL5031-94);2.5《火电施工质量检验及评定标准》(管道篇2000年版);2.6《电力建设安全工作规程》(第一部分:火力发电厂)DL5009.1-2002;2.7《电力建设安全健康与环境管理工作规定》;2.8 有关本单位工程有效会议纪要;2.9 南京汽轮电机有限公司图纸。
3、作业准备及条件3.1技术准备3.1.1 熟悉凝汽器本体安装图纸,根据图纸,编制作业指导书。
凝汽器安装指导书
凝汽器安装方案一、设备简介国泰发电三期工程25MW机组配用的N-2500-1凝汽器系武汉汽轮机厂设计制造。
该凝汽器由左半壳体,右半壳体,左水室盖板,右水室盖板,进气室,集水箱,进出水管,冷却管,弹簧底座组成。
蒸汽压力为0.005MP,冷却面积2500m2,冷却水温20℃,冷却水压0.25MPa。
该凝汽器冷却管均采用HSn70-1铜管,规格为φ25×1,L=6565mm共4900根。
二、壳体的组合先将集水箱放入下部,再将凝汽器左右壳体吊装与土建基础上,进气室按汽轮机排汽接管位置校正就位后点焊牢固。
组对前应将焊缝两侧各10mm内的油污、铁锈、水等有害杂质清理干净,直至露出金属光泽,并对表面进行检查,不得有裂纹、夹层等缺陷。
焊口的局部间隙过大时,应设法调整到规定尺寸,严禁在间隙内加填塞物。
确认以上事项后用J422焊条焊接,采用单面焊双面成形焊接方法,为防止焊接变形过大,宜采用分段跳焊法。
焊接完成后,应及时清理焊缝表面,进行焊缝外观检查,自检合格后及时填写焊口自检单。
打底焊要控制好电弧,运弧要均匀,电焊打底应确保根部熔透和边缘熔合良好。
焊接接头内部有超标缺陷时,可采用挖补方式进行返修,返修前分析缺陷性质,缺陷长度和宽度,确认缺陷部位。
严禁在被焊工件表面引弧、试验电流或随意焊接临时支撑物。
焊接之后对内部进行清理,为将来穿管提供方便。
壳体组合后,全长的总弯曲应≤20mm,咬边≯40mm,焊缝宽窄差≤2-3mm,焊缝余高差≤0-2mm。
排汽连管的焊接按照厂家说明书上的焊接顺序进行焊接。
三、冷却管安装冷却管安装之前应先进行外观检查,确认五裂纹、砂眼、蚀坑凹陷、折纹、重皮和毛刺。
胀接通关的管板一般对铜管外径大0.2~0.5mm,管孔内壁应光洁无油垢,管子不直应校正。
压扁试验:取20mm长的试样,压成椭圆,其短径相当于原直径的一半,试样应无裂纹或其它损坏现象。
扩张试验:切取50mm长的试样,用45°的车光锥打入铜管内径,其内径扩大到比原内径大30%时,试样应不出现裂纹。
凝汽器安装作业指导书
凝汽器安装作业指导书凝汽器是一种用于汽轮机组的重要装置,通常用于升高热回收率、降低排放量以及提高汽轮机效率等方面。
由于凝汽器的安装作业涉及到复杂而又关键的技术要求,因此在进行凝汽器安装之前,必须了解凝汽器安装作业指导书。
下面就是针对凝汽器安装作业的一些基本操作指南。
一、做好准备工作在进行凝汽器安装工作之前,需要先准备各种所需工具和设备,还需要了解一些必要的安全注意事项。
安装前准备工作主要包括以下内容:1. 准备工具和设备:如螺丝刀、扳手、电钻、绳索、起重机等。
2. 检查和清理工作现场:清洁工作现场,并确保安装地点符合凝汽器的安装要求。
3. 做好安全保障措施:在进行具体安装工作之前,需要带好安全帽、防护眼镜和手套等必要的安全装备。
4. 对凝汽器进行检查:如检查凝汽器的大小、安装孔的位置和尺寸是否符合安装要求等必要的检查工作。
二、凝汽器的安装过程在准备工作完善后,可以进行具体的凝汽器安装操作。
凝汽器安装过程中,需要按照以下步骤进行:1. 安装固定基础:将凝汽器放置在安装的基础上,然后使用螺栓将基础牢固固定,确保基础稳定可靠。
2. 安装冷凝器:将冷凝器固定到凝汽器上,使用螺丝固定好冷凝器位置。
需要特别注意冷凝器的安装角度,确保冷凝器的漏贝口不会产生积水现象。
3. 安装进气组件:安装进气孔组件时,需要确保组件固定位置与凝汽器安装孔的位置完美吻合。
4. 安装出气组件:安装出气孔组件时,需要先将出气孔组件固定到凝汽器上,然后接上出气管。
5. 连接冷却水源:将冷却水源连接到冷凝器上,需要确保连接口处不会出现渗漏情况。
6. 联接电气设施:连接电气设施时,需要先将电气装置进行测试,确保电路连接正常。
三、测试调试安装完凝汽器后,需要进行测试调试工作,以确保凝汽器的使用效果。
具体工作包括:1. 检查冷凝器的压力:检查冷凝器的压力情况,确保其正常工作。
2. 检查水泵驱动:检查水泵的运转情况,确保其能够正常将冷却水源注入冷凝器内部。
凝汽器组合安装作业指导书
凝汽器组合安装作业指导书1.1工程概述:1.1.1设备简介胜利电厂二期工程2*300MW机组配用的N-17600-1型凝汽器系东方汽轮机厂设计制造。
该凝汽器系单壳体,中分双流程表面式,有效冷却面积17600m2;本凝汽器要紧由壳体、接颈、前后水室、排汽接管、No7.8 双联低压加热器和汽轮机旁路减温减压装置等组成,本体疏水扩容器也在壳体上;该凝汽器冷却管采纳铜管,其中主凝聚水采纳HSn70-1AB管,型号为Ф25*1,L=9555mm 共20880根,考虑到排汽对管束的冲击阻碍,顶部及真空区须采纳BFe30-1-1管,型号为Ф25*1,L=9555mm ,共2956根,冷却管总计23836根。
为了便于运输,本凝汽器除六只水室、疏水扩容器整体出外,其余的如壳体等均散装发运出厂,到工地后再按厂供图纸完成整体拼装。
1.1.2要紧技术参数2.编制依据2.1《电力建设施工及验收技书规范》(汽机篇)2.2《火电施工质量检验及评定标准》(汽机篇)2.3《电力建设安全工作规程》2.4设计院施工图--汽机房内附属机械及辅助设备安装图2.5东方汽轮机厂所供图纸及说明书3.施工预备和作业条件3.1施工预备:3.1.1人员配备施工负责人:荣新波技术负责人:陈恒军安全员:刘奉来劳动力组织:有一定施工技术和体会的安装工10人、起重工4人、操作工4人、电焊工12人、气焊工4人。
3.1.2要紧工机具及量具配备3.1.2.1要紧机具75T行车、60T龙门吊、50T履带吊、2台5T卷扬机、50T、20T、10T拖车、4只100T千斤顶、2只50T千斤顶;10T、5T、2T、1T倒链葫芦若干。
3.1.2.2量具水准仪1台、游标卡尺(0—500)1只、压力表0-0.6Mpa 1只、百分表4只、20M钢卷尺1盘、5M、10M卷尺各4只、线坠4个。
3.1.3力源配备电源(380V、220V)、氧气、乙炔等。
3.2作业条件:3.2.1凝汽器壳体各部件及其附件到货齐全、及时。
凝汽器安装作业指导书

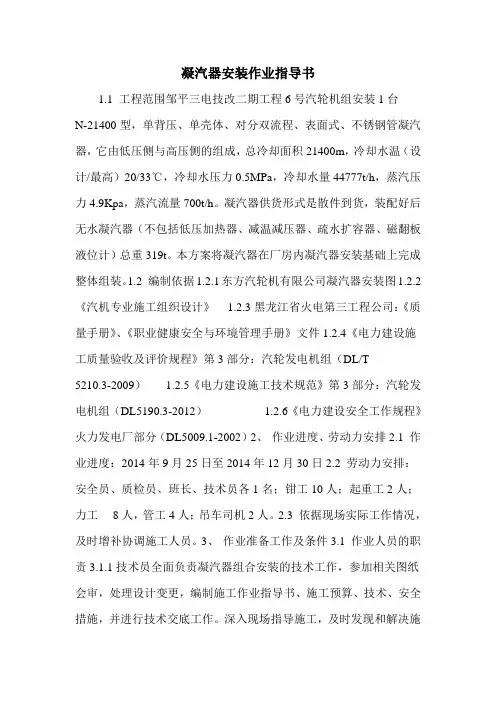

凝汽器安装作业指导书1.1 工程范围邹平三电技改二期工程6号汽轮机组安装1台N-21400型,单背压、单壳体、对分双流程、表面式、不锈钢管凝汽器,它由低压侧与高压侧的组成,总冷却面积21400m,冷却水温(设计/最高)20/33℃,冷却水压力0.5MPa,冷却水量44777t/h,蒸汽压力4.9Kpa,蒸汽流量700t/h。
凝汽器供货形式是散件到货,装配好后无水凝汽器(不包括低压加热器、减温减压器、疏水扩容器、磁翻板液位计)总重319t。
本方案将凝汽器在厂房内凝汽器安装基础上完成整体组装。
1.2 编制依据1.2.1东方汽轮机有限公司凝汽器安装图1.2.2《汽机专业施工组织设计》 1.2.3黑龙江省火电第三工程公司:《质量手册》、《职业健康安全与环境管理手册》文件 1.2.4《电力建设施工质量验收及评价规程》第3部分:汽轮发电机组(DL/T5210.3-2009) 1.2.5《电力建设施工技术规范》第3部分:汽轮发电机组(DL5190.3-2012) 1.2.6《电力建设安全工作规程》火力发电厂部分(DL5009.1-2002)2、作业进度、劳动力安排2.1 作业进度:2014年9月25日至2014年12月30日2.2 劳动力安排:安全员、质检员、班长、技术员各1名;钳工10人;起重工2人;力工8人,管工4人;吊车司机2人。
2.3 依据现场实际工作情况,及时增补协调施工人员。
3、作业准备工作及条件3.1 作业人员的职责3.1.1 技术员全面负责凝汽器组合安装的技术工作,参加相关图纸会审,处理设计变更,编制施工作业指导书、施工预算、技术、安全措施,并进行技术交底工作。
深入现场指导施工,及时发现和解决施工中的技术、质量隐患,按照指导书的要求指导施工。
配合班组长进行施工验收的自检工作。
记录、整理施工记录和验收记录。
对违章操作,有权制止,严重者可令其停工,并及时向有关领导汇报。
3.1.2 班组长负责组织安排施工人力,物力。
凝汽器安装作业指导书
印尼塔巴拉贡发电厂2×135MW机组工程凝汽器安装施工作业指导书(仅针对铁工部分施工,详细焊接施工措施由焊接专业编制)1.工程概况印尼塔巴拉贡发电厂2×135MW机组工程#1机组安装一台南京汽轮机(集团)有限责任公司生产的N135-13.24/535/535型超高压、一次中间再热、单轴、双缸双排汽、湿冷凝汽式汽轮机。
凝汽器是汽轮机设备中一个主要的辅助设备,其作用是用循环水冷却水使汽轮机排出的蒸汽凝结成水,在汽轮机排汽口中建立及维持一定的真空,并获得供锅炉给水的纯净凝结水,同时还能接收机组启停和正常运行中的疏水等。
合格1.1凝汽器主要特性参数型号: N-7000-1型冷却面积: 7000 m2冷却水温度: 29℃冷却水量: 18900t/h凝汽器压力 8.6kPa(a)蒸汽流量 291700kg/h冷却水流程: 2管内冷却水速度: 1.78 m/s凝汽器水阻(新管):≤55 kPa换热管材质、规格: TP304 Φ28×0.7 顶部迎汽区TP304 Φ28×0.5 主凝汽区、空冷区换热管长度 7806 mm换热管数量: TP304 φ28×0.5 9084根规格TP304 φ28×0.7 1220 根管板材质: (Q235-B+TP304)强度设计压力:汽侧: -0.1/0.1 MPa(g)水侧: 0.45 MPa(g)1.2结构简介:本凝汽器由接颈、壳体、前水室(左)、前水室(右)、后水室(左)、后水室(右)、凝汽器附件、减温减压器、1#低压加热器等主要部套组成。
设备为散件到货,现场组合。
1)接颈汽轮机与凝汽器之间有一过渡的颈部,通常称它为接颈或喉部,属凝汽器结构的一部分。
接颈的作用是接收汽轮机排汽及收集辅机排汽和包括旁路在内的各种附加排入的蒸汽和流体。
接颈上端矩形面与汽轮机排汽口相连接,下端矩形面与凝汽器壳体相连接,下端面比上端面稍大,使汽轮机排汽呈微扩散型流动,具有良好的气动性能。
凝汽器安装作业指导书(最新版)
( 安全技术 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改凝汽器安装作业指导书(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes凝汽器安装作业指导书(最新版)1.1工程范围邹平三电技改二期工程6号汽轮机组安装1台N-21400型,单背压、单壳体、对分双流程、表面式、不锈钢管凝汽器,它由低压侧与高压侧的组成,总冷却面积21400m,冷却水温(设计/最高)20/33℃,冷却水压力0.5MPa,冷却水量44777t/h,蒸汽压力4.9Kpa,蒸汽流量700t/h。
凝汽器供货形式是散件到货,装配好后无水凝汽器(不包括低压加热器、减温减压器、疏水扩容器、磁翻板液位计)总重319t。
本方案将凝汽器在厂房内凝汽器安装基础上完成整体组装。
1.2编制依据1.2.1东方汽轮机有限公司凝汽器安装图1.2.2《汽机专业施工组织设计》1.2.3黑龙江省火电第三工程公司:《质量手册》、《职业健康安全与环境管理手册》文件1.2.4《电力建设施工质量验收及评价规程》第3部分:汽轮发电机组(DL/T5210.3-2009)1.2.5《电力建设施工技术规范》第3部分:汽轮发电机组(DL5190.3-2012)1.2.6《电力建设安全工作规程》火力发电厂部分(DL5009.1-2002)2、作业进度、劳动力安排2.1作业进度:2014年9月25日至2014年12月30日2.2劳动力安排:安全员、质检员、班长、技术员各1名;钳工10人;起重工2人;力工8人,管工4人;吊车司机2人。
2.3依据现场实际工作情况,及时增补协调施工人员。
H2-02凝汽器组合安装焊接作业指导书
目录1、适用范围2、编制依据3、工程概况及主要工作量4、焊接人员的资格要求5、焊接主要工器具计划及人员配备6、作业程序、方法及工艺要求7、质量检查及验收8、各级人员职责与权限9、安全文明施工10、环境管理1、适用范围本作业指导书适用于广宁热电厂二期2×300MW工程的凝汽器组合安装焊接。
2、编制依据2.1《火力发电厂焊接技术规程》DL/T869-20042.2ASME Ⅸ焊接和钎接评定标准2.3《焊工技术考核规程》DL/T679-19992.4《火电施工质量检验及评定标准》焊接篇(1996)2.5《电力建设安全工作规程》第一部分:火力发电厂DL5009.1-20022.6《钛材管板焊接技术规程》SD339-892.7上海动力设备有限公司N-18000型凝汽器说明书及相关图纸3、工程概况和主要工作量3.1工程概况广宁热电厂二期2×300MW机组工程凝汽器,凝汽器由上海动力设备有限公司生产,型号为N-18000。
该凝汽器为单壳体、单背压、表面型、双流程、横向布置,主要由接颈、壳体、水室、排汽接管等构成,7#、8#组合式低加安装在接颈内。
受运输条件限制,壳体、接颈等散件用专用包装运至工地组装,水室、减温减压装置在制造厂内组装后整体出厂。
主要技术参数:型号: N-18000冷却面积(m2): 18000循环水量(m3/h): 42800蒸汽流量:1200 t/h3.2主要工作量凝汽器焊接的主要工作量包括:壳体、接颈的组合焊接,低压缸与接颈、壳体与接颈的焊接,凝汽器冷却管与隔板的焊接。
4、焊接人员的资格要求4.1参加作业的焊工必须持有相应项目的有效焊工合格证书。
4.2焊接专职质检人员必须持有焊接质检员资质证书。
负责焊接工作的检查、监督和验收评定工作。
4.3焊工应有良好的工艺作风,严格按照给定的焊接工艺和焊接作业指导书进行施焊,严格遵守工地制定的焊接工艺纪律等各项质量管理制度,并认真实行质量自检。
舟山凝汽器安装作业指导书
目录1编制依据2 工程概况和特点3 施工组织及进度计划4 施工准备5 施工步骤6 质量控制7 安全文明施工8 相关计算9 附录1编制依据2工程概况和特点神华国华舟山电厂二期“上大压小”扩建工程 #4号机组凝汽器由哈尔滨汽轮机有限公司设计制造,型号N-21500-2,为单背压、单壳体、单流程、表面式凝汽器,由喉部、壳体、水室、热井、背包等组成。
凝汽器与汽轮机低压缸通过波纹补偿节实现弹性连接,与基础采取刚性连接。
凝汽器采用海水冷却,在壳体冷却区内总共安装冷却管21756根,材质为ASTM B338 Gr.2,钛管规格:主凝结区Φ25*0.5mm、顶部圆周区Φ25*0.7mm、空冷区Φ25*0.7mm,共有四只循环水水室。
N-21500-2型凝汽器主要设计参数为:冷却面积: 22880m2冷却水温: 19℃冷却管总数: 21756根设备总重量:净重321t,正常运行171t,汽侧满水1094t前水室: 10.1T*2个后水室 6.5T*2个.2.1 供货特点本工程凝汽器的背包式疏水扩容器、循环水水室、排汽接管及各基础支座为整体制造运输;壳体、接颈为散件制造运输,到现场拼装的方式。
凝汽器设备由哈汽厂提供,基本上为散件,现场需要复核尺寸和进行外观检查,对钛管须作性能检查。
.3 施工组织及进度计划.3.1 施工组织:施工负责人: 1人技术员 1人质量员: 1人安全员: 1人施工档长: 1人钳工: 8人焊工: 6人起重工: 10人.3.2 进度计划凝汽器的施工计划从2013年7月下旬开始,整个施工过程约需80天(凝汽器的安装必须满足低压缸就位的需要)。
.4 施工准备.4.1 施工图及技术文件齐全,经会检可满足施工需要。
.4.2 凝汽器土建基础经验收签证交付使用。
由土建提供基础验收单,并对基础中心线、标高及地脚螺栓孔位置等重要尺寸进行复测,确认基础符合设计要求。
.4.3 在穿管前,不锈钢管已完成工艺性能压扁、扩张试验、涡流试验,结果符合要求。
凝汽器安装作业指导书
目录1.编制目的 (2)2.编制依据及验收标准 (2)3.设备概况及工程量 (2)4.资源配置 (3)5.施工进度安排 (4)6.施工程序及方法 (4)7.施工记录 (10)8. 质量标准及控制 (10)9.安全注意事项 (11)1.编制目的为了提高凝汽器的安装工艺和质量,加强施工工序过程控制。
特编制凝汽器安装作业指导书。
该作业指导书规定凝汽器组合,安装及不锈钢管灌水试验的工艺和质量要求,并说明了完成该项目所需的资源配置、工期目标、必配的机工具及应注意的安全事项,适用于襄樊电厂凝汽器的安装工作。
2.编制依据及验收标准本凝汽器由上海动力设备有限公司制造,型号为N-38000型,其型式为双背压、双壳体、单流程、表面式、横向布置,它由低压侧的凝汽器A与高压侧的凝汽器B组成。
凝汽器主要由接颈、壳体、水室、排汽接管和汽轮机旁路的第三级减温减压装置等组成,每个凝汽器壳体底部有五个大支墩,整台凝汽器着落在这五个支墩上,并通过排汽接管与低压缸排汽接口连接。
循环冷却水分两路由低压侧进出口水室进口进入凝汽器,再由返回水室至高压侧壳体内,在两个壳体内和蒸汽进行热交换后,然后从高压侧进出口水室流出。
不锈钢管材料数量:迎汽区φ25×0.7/TP304 360 只(1台量)主凝结区φ25×0.5/TP304 19688 只(1台量)空冷区φ25×0.7/TP304 900 只(1台量)凝汽器外形尺寸:长×宽×高(mm)11316×7618×13510重量:进出口水室(每只) 12240 kg返回水室(每只) 8990 kg单台凝汽器净重 470000 kg单台凝汽器运行重 880000 kg单台凝汽器灌水重 1500000 kg冷却面积 38000㎡冷却水量 18.43m3/h设备图见凝汽器厂家图纸。
4.资源配置4.1.作业人员的职责、分工及资格要求:4.1.1工程技术人员负责编制作业指导书,对职工进行技术安全交底。
凝汽器安装作业指导书
1.编制依据1.1哈尔滨汽轮机厂责任有限公司提供的图纸、说明书等技术文件;1.2华北电力设计院工程有限公司与本工程相关设计图纸;1.3国电克拉玛依2×350MW热电联产工程A标段施工合同及招、投标文件;1.4《工程建设标准强制性条文》(电力工程部分2006年版);1.5《电力建设安全工作规程》(火力发电厂部分 DL5009.1-2002);1.6《国家电网公司基建安全管理规定》国家电网基建【2010】1020号;1.7《电力建设施工质量验收及评价规程》第3部分汽轮发电机组 DL/T 5210.3-2009;1.8《电力建设施工及验收技术规范》(汽轮机机组篇 DL5011-92);1.9《火力发电厂焊接技术规程》DL/T 869-2004;1.10《火电厂凝汽器管板焊接技术规程》DL/T1097—2008;1.11《火电施工质量检验及评定标准》(焊接篇)DL/T 5210.7-2010;1.12公司计量管理、环境管理、质量管理、职业安全健康管理体系文件;1.13《国电克拉玛依2×350MW热电联产工程A标段施工组织总设计》;1.14《国电克拉玛依2×350MW热电联产工程A标段汽机专业施工组织设计》;2.工程概述国电克拉玛依350MW超临界热电联产机组,凝汽器为哈尔滨汽轮机厂生产的表面式、间接空冷、单背压、单壳体、双流程N-22000-1式凝汽器,有效冷却面积为22000m2。
本凝汽器总体外形尺寸为长17060mm×宽7980mm×高11866mm,主要由壳体、接颈、前后水室、排汽接管、7号低压加热器、三级减温减压装置等组成。
壳体材质为Q235A,厚度为20mm。
冷却水管采用TP304不锈钢管,其有效长度为12893mm。
主凝结区冷却水管为φ25mm ×0.5mm,设计为2608根;顶部圆周区和空气抽出区冷却水管为φ25mm×0.7mm,设计为19118根,合计21726根。
凝汽器安装使用说明书
凝汽器安装使用说明书凝汽器安装使用说明书一、凝汽器概述凝汽器是一种用于蒸汽压缩循环系统的重要设备,主要用于将蒸汽中的热能转化为液态,以确保系统的高效运行。
本说明书旨在提供凝汽器的安装和使用指南,以帮助用户正确安装和操作凝汽器。
二、凝汽器安装2.1 安装位置选择:选择凝汽器的安装位置时,应考虑以下因素:- 环境条件:确保安装位置不受潮湿、高温等环境影响;- 相关设备:与其他设备的距离要符合相关安全要求和操作规程;- 排水要求:考虑到凝汽器可能产生冷凝水,应有相应的排水系统。
2.2 安装步骤:1、在选定位置上进行标记,并确保安装面平整。
2、按照设备尺寸和安装要求,使用适当的工具进行钻孔,以便安装支架。
3、安装凝汽器的支架,确保支架牢固。
4、将凝汽器放置在支架上,并使用螺栓固定。
确保凝汽器与支架接触紧密。
5、根据设备连接要求,连接进出口管道,确保连接牢固,无泄漏。
三、凝汽器使用3.1 凝汽器启动1、检查凝汽器及相关设备的电源和连接是否正常。
2、打开主电源开关,启动凝汽器。
3、监测凝汽器的运行情况,确保蒸汽和冷却水流量正常。
4、检查凝汽器的压力和温度,确保在正常范围内。
3.2 凝汽器日常操作1、定期检查凝汽器的工作状态,如压力、温度、流量等参数是否正常。
2、观察凝汽器的外观,如有泄漏、磨损等情况应及时处理。
3、清理凝汽器的冷凝器,以确保其热交换效果。
4、定期检查凝汽器的阀门、流量计等部件的工作状态,如有异常应及时修理或更换。
四、附件本文档涉及的附件包括:1、凝汽器安装图纸:详细描述凝汽器的安装尺寸、连接要求等。
2、凝汽器使用记录表:用于记录凝汽器的日常操作、维护情况等。
五、法律名词及注释1、法律名词:根据需要,列出本文档涉及的法律名词,如《工业安全法》、《设备安全管理规定》等。
2、注释:对于法律名词或其他专业术语,在文档中进行注释说明其含义和适用范围。
凝汽器组合安装作业指导书
凝汽器组合安装作业指导书1.编制依据1.1《电⼒建设施⼯及验收技术规范.汽机篇》;DL5011-921.2《⽕电施⼯质量检验及评定标准.汽机篇》;(2000年版)1.3《电⼒建设安全⼯作规程》(⽕⼒发电⼚部分);DL5009.1-20021.4东⽅汽轮机⼚提供的有关图纸和技术资料;1.5⼴西电⼒⼯业勘察设计院《汽机房附属机械及辅助设备安装图》J0301。
2.⼯程概况2.1设备简介国电永福电⼚#3机组凝汽器采⽤东⽅汽轮机⼚⽣产的单壳体,对分双流程,表⾯冷却式横向布置。
凝汽器型号为N-18500-5型,凝汽器主要包括接颈、壳体、⽔室、排汽接管(带不锈钢膨胀节)、#7、8低加、减温减压装置、底部座架、测量仪表等部件。
其中排汽伸缩接管、接颈、壳体,由于体积较⼤,运输困难,采⽤散件出⼚,现场拼装焊接;其他部件为整体出⼚,现场安装。
其主要部件结构特点如下:2.1.1 排汽伸缩接管该部件是由⽤来连接接颈与低压排汽缸,通过波形节的伸缩来消除汽缸膨胀对凝汽器产⽣的应⼒。
2.1.2接颈该部件由钢板围焊⽽成,内部装有钢管交错⽀撑,以承受内外压差,保证接颈的整体强度和刚度。
接颈侧板上设有⼈孔,检修⼈员可以⽅便进⼊接颈检查壳体和管束。
接颈内放置了#7、8组合式低压加热器。
在接颈上设置了两只50%给⽔泵汽轮机排汽接管和汽轮机旁路系统的两只末级减温减压装置,汽轮机五段⾄⼋段抽汽管道外侧均有不锈钢防冲刷罩,五段和六段抽汽管道从侧板穿过引出。
2.1.3壳体壳体是凝汽器的主要组件,侧板是⽤钢板焊接⽽成,密封性能好。
壳体布置了四组管束。
主冷却区冷却管材质选⽤TP304管。
热井置于管束下⽅,留有充分空间,以使部分蒸汽进⼊凝结⽔加热,减少过冷度和提⾼除氧效果,⽽且能适应凝结⽔的变化需要。
疏⽔扩容箱内设疏⽔集管喷⼝,以进⼀步降低疏⽔能量,并引⼊凝结⽔冷却喷射,使疏⽔扩容降压降温后再进⼊凝汽器壳体,保护管束受汽⽔冲击。
2.1.4⽔室⽔室由碳钢板焊接⽽成,内壁⽤钢管及钢板加强,使⽔室整体钢性好。
凝汽器安装作业指导书
目录1.工程概况2.编制依据3.工程量4.人员的资格和要求及机器具装备5.作业程序6.施工技术措施及工艺要求7.工序交接及防护8.质量标准9.安全措施和文明施工要求10.技术记录11.附录:凝汽器组合安装流程图1.工程概况泰州金泰环保热电有限公司2×18M W热电工程共安装两台凝汽器,循环水系统为闭式循环冷却。
凝汽器选用南京汽轮电机厂制造的N-1200-1型分列二道制表面式凝汽器。
布置方式为横向布置,总冷却面积为1200m2。
其外型尺寸为7024×3100×4650m m,管板材料,由于运输为碳素结构钢Q235-A型。
冷却管材料H S n70–I R E,Y2条件限制,壳体、进气室、排汽接管和附件均以散件形式出厂运至现场再进行组合安装。
1.1主要结构特点本凝汽器主要由壳体、水室、进气室、排汽接管组成。
冷却水由进出口水室的下部进入凝汽器,由上部流出。
1.1.1壳体壳体采用钢板卷制焊接而成并以整体运抵现场,其内部采用钢管作加强件,壳体的两端用焊接的方式将管板固定在壳体上。
管束下部分布置有空气抽汽管。
1.1.2水室水室分前、后水室,前后水室中间均有垂直隔板,将前、后水室分为左右两部分,前、后水室两部分都有进、出口及水室横隔板,形成冷却水双流程和双流道。
水室盖亦分左右两半,在外法兰与水室盖间装有密封橡皮垫,防止渗漏。
管板有前管板和后管板,均由28m m Q235钢板制成,上面各有φ0.2管孔共3540个,由于凝汽器水室与汽侧的压力差,使管板20.2承受弯力而弯曲,为了避免管板的弯曲,增加钢性,在前、后管板之间用六根拉杆连接。
为了减弱管束因气流冲击引起的振动和冷却管因热膨胀产生的热应力,汽侧有两块中间隔板,将冷却管中间部分略为向上抬起,挠曲成弧形,冷却管被抬起4m m,这样有利于冷却管上的凝结水膜向两侧流动、滑落。
为了消除汽缸、凝汽器运行时垂直热位移,以及支承凝汽器重量及部分充水等荷重,在凝汽器的下部安装了弹簧座,固定在基础上。
凝汽器作业指导书
1.适用范围本作业指导书仅适用于亚太纸业(广东)有限公司PM11项目电厂机电仪安装(MEI)工程凝汽器的安装。
2.编制依据2.1《电力建设施工质量检验及评定规程》(汽轮发电机组篇)DL/T5210.3-2009;2.2《火电施工质量检验及评定标准》(汽轮机组篇)DL/T5011-92;2.3《钢制压力容器焊接规程》(JB/T4709—2007);2.4《电力建设安全健康与环境管理工作规定》 2002版;2.5《电力建设文明施工规定及考核办法》;2.6制造厂家提供的凝汽器技术资料。
3.作业项目概述本凝汽器为N—3650-1型,净重99t,运行时重量179t,汽侧充满水水的重量165t。
凝汽器是由喉部、壳体(包括上、下两半)及热井及部分小部套和零件等组成,空冷区和主凝结区外围管束的管子共计798根,有效长度为8400mm,管材为不锈钢TP304, 规格为φ25×0.7mm。
其余管束有4820根冷却水管,规格为φ25×0.5,管材有效长度及管材相同。
它的主要作用是用循环冷却水使汽轮机排出的蒸汽凝结,在汽轮机排气口中建立并维持所需要的真空,同时获得纯净的凝结水以供锅炉给水。
3.1本工程凝汽器主要参数型号 N—3650-1型冷却面积 3650m2冷却水进口温度 32℃蒸汽压力 9.1kPa(绝对)冷却水压力 0.25MPa(表压)蒸汽流量 141.377t/h冷却水量 9800t/h4.作业准备4.1施工人员配备起重工钳工技术人员电工焊工辅助合计2人5人2人1人5人5人20人吊装安装维修焊接配合4.2主要施工机具、设备配置序号名称规格数量备注1 空压机0.8Mpa 5m3/min 1台2 电焊机ZX、BX系列400A 3台3 角向磨光机Φ100 4台4 直向磨光机2台5 千斤顶32T 1个6 千斤顶16T 2个7 手拉葫芦2T、3T、5T 各2个8 手拉葫芦10T、20T 各2个9 水准仪DS1级1个10 条式水平仪1mm/m 1个11 百分表0~10mm 4个12 磁力表座413 气割工具4套4.3设备、材料、力能供应设备已到货,质量和数量满足施工要求,确保连续作业;设计文件和相应的制造文件、图纸满足作业要求;施工用电应能满足作业要求;安装用的辅助材料应能满足作业要求。
凝汽器组合安装作业指导书
1.编制依据1.1《电力建设施工及验收技术规范.汽机篇》;DL5011-921.2《火电施工质量检验及评定标准.汽机篇》;(2000年版)1.3《电力建设安全工作规程》(火力发电厂部分);DL5009.1-20021.4东方汽轮机厂提供的有关图纸和技术资料;1.5广西电力工业勘察设计院《汽机房附属机械及辅助设备安装图》J0301。
2.工程概况2.1设备简介国电永福电厂#3机组凝汽器采用东方汽轮机厂生产的单壳体,对分双流程,表面冷却式横向布置。
凝汽器型号为N-18500-5型,凝汽器主要包括接颈、壳体、水室、排汽接管(带不锈钢膨胀节)、#7、8低加、减温减压装置、底部座架、测量仪表等部件。
其中排汽伸缩接管、接颈、壳体,由于体积较大,运输困难,采用散件出厂,现场拼装焊接;其他部件为整体出厂,现场安装。
其主要部件结构特点如下:2.1.1 排汽伸缩接管该部件是由用来连接接颈与低压排汽缸,通过波形节的伸缩来消除汽缸膨胀对凝汽器产生的应力。
2.1.2接颈该部件由钢板围焊而成,内部装有钢管交错支撑,以承受内外压差,保证接颈的整体强度和刚度。
接颈侧板上设有人孔,检修人员可以方便进入接颈检查壳体和管束。
接颈内放置了#7、8组合式低压加热器。
在接颈上设置了两只50%给水泵汽轮机排汽接管和汽轮机旁路系统的两只末级减温减压装置,汽轮机五段至八段抽汽管道外侧均有不锈钢防冲刷罩,五段和六段抽汽管道从侧板穿过引出。
2.1.3壳体壳体是凝汽器的主要组件,侧板是用钢板焊接而成,密封性能好。
壳体布置了四组管束。
主冷却区冷却管材质选用TP304管。
热井置于管束下方,留有充分空间,以使部分蒸汽进入凝结水加热,减少过冷度和提高除氧效果,而且能适应凝结水的变化需要。
疏水扩容箱内设疏水集管喷口,以进一步降低疏水能量,并引入凝结水冷却喷射,使疏水扩容降压降温后再进入凝汽器壳体,保护管束受汽水冲击。
2.1.4水室水室由碳钢板焊接而成,内壁用钢管及钢板加强,使水室整体钢性好。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录1、作业任务 (1)2、编制依据 (2)3、作业准备及条件 (2)4、作业方法及工艺要求 (3)5、作业质量标准及检验要求 (6)6、技术记录要求 (6)7、职业安全健康、环境管理措施和文明施工 (6)8、有关计算及分析 (10)9、附录 (10)1、作业任务1.1工程概况生物质能热电厂2×12MW机组工程新建2×65t/h次高压中温循环流化床锅炉、2×C12-4.9/0.98型次高压中温抽凝汽式汽轮机和2×QFJ-15-2-10.5 型汽轮发电机。
本期工程2008年4月1日开工,计划2009年5月底#1机组投产。
凝汽器主要技术参数:型号N-1200-6型式分列二道制表面回热式(对分制双流程表面回热式)冷却面积 1200m2冷却水量 3000t/h冷却水压 0.25MPa冷却水管管材 304冷却水管数量 3540根净重 25t运行重量 39t1.2施工项目范围生物质能热电厂2×12MW机组工程凝汽器安装工作。
主要起重机械采用汽机房20/5t 行车。
1.3工程量凝汽器本体就位,凝汽器穿、胀管,凝汽器附件安装,凝汽器与低压缸连接,凝汽器严密性试验。
1.4工期要求#1机组2008年2月10开始,2008年3月10日结束。
2、编制依据2.1机械工业第一设计研究院图纸2.2《电力建设施工及验收技术规范》(汽轮机组篇DL5011-92)2.3《火电施工质量检验及评定标准》(汽机篇1998年版)2.4《电力建设施工及验收技术规范》(管道篇DL5031-94);2.5《火电施工质量检验及评定标准》(管道篇2000年版);2.6《电力建设安全工作规程》(第一部分:火力发电厂)DL5009.1-2002;2.7《电力建设安全健康与环境管理工作规定》;2.8 有关本单位工程有效会议纪要;2.9 南京汽轮电机有限公司图纸。
3、作业准备及条件3.1技术准备3.1.1 熟悉凝汽器本体安装图纸,根据图纸,编制作业指导书。
3.1.2 进行施工现场危险源和环境因素识别,制定防范措施。
3.1.3 组织施工班组进行技术交底会,让施工人员熟悉图纸及作业指导书,学习施工规范,掌握施工工艺。
3.2人员配备3.3工器具配备注:其它常用工具班组自备。
3.4作业条件3.4.1 力能供应:施工现场有充足的照明,电源齐备,氧气、乙炔供应满足施工需要。
3.4.2对设备到货要求:设备到货应齐全;根据图纸和装箱清单,认真清点设备,对设备的规格及外观进行全面检查,并用记号笔进行编号,应无缺件、损坏件和与图纸不符件。
3.4.3对上道工序要求:土建工程经检查合格,满足安装要求并办理完土建交安工作;3.4.4安装通道畅通,满足设备进厂要求。
3.4.5汽机房行车符合安装要求。
3.4.6主厂房顶棚封闭结束。
3.4.7汽机平台栏杆齐全,孔洞盖板完好。
3.4.8作业人员全部到位,各司其职。
3.4.9现场照明符合要求。
4、作业方法及工艺要求4.1作业方法4.1.1 作业主体方案凝汽器本体就位→管隔板检查→内部清扫,管隔板清理→穿管→胀管→管道连接→附件安装→严密性试验4.1.2 作业方法与步骤4.1.2.1设备开箱检查及验收:A设备到达现场后,应会同有关部门对设备开箱清点,按照供应项目清单及装箱单核对零件名称、图号规格、数量以及外观检查并做好记录。
B清点并检查随机附件、备件、专用工具,以及技术文件是否齐全。
C零、部件清点后应分类妥善保管,加强防范措施。
对装有精密设备的箱体,更应注意对精加工面的保护,并检查是否有锈蚀,必要时重新涂油防锈。
D设备零部件的检验确认,保养及缺陷消除:E设备、零部件在安装前,必须按照规定对设备及零部件进行认真检查。
如发现有损坏或质量缺陷,应及时通知有关单位共同检验确认。
对于设备制造缺陷,应联系制造厂研究处理。
由于制造质量问题致使安装质量达不到规范规定时,应会同制造单位、建设单位共同协商,另行确定安装质量标准后施工,设备检查和缺陷处理应有记录和签证。
4.1.2.2基础验收A基础混凝土表面应平整、无裂纹、孔洞、蜂窝、麻面及露筋等现象。
B基础纵横中心线应垂直,纵横中心线偏差应≤2mm。
C混凝土承力面标高偏差应≤10mm。
D纵横中心线垂直度偏差小于2mm/m,总偏差小于5mm。
E用拉钢丝方法测定支座纵向及横向中心线,设定各支座与基础安装位置。
4.1.2.3基础准备及垫铁布置A根据制造厂垫铁布置图在基础上划出垫铁布置位置,然后在划出的位置进行基础承力面凿毛、凿平。
要求凿平合格后用红丹检查应接触密实,四周无翘动,并用水平尺检查纵横向水平度合格。
B根据供货斜垫铁尺寸及基础标高确定平垫铁尺寸外加工。
C对到货的垫铁进行检查。
垫铁应平整、无毛刺,平面加工后的表面粗糙度应为6.3,相互接触的两块应接触密实无翘动。
D垫铁安装要求a)每叠垫铁一般不超过3块,特殊情况允许达到5块。
其中只允许一付斜垫铁(按2块垫铁计算)。
b)两块斜垫铁错开的面积应小于该垫铁面积的25%。
c)垫铁及各垫铁之间应接触密实。
4.1.2.5将弹簧支座按照厂家图纸安装好,用桥式吊车将组合好的凝汽器放置在弹簧支座上找正安装位置。
4.1.2.6按照厂家及设计院图纸核对与凝汽器连接的管道进行开孔,所有接至凝汽器的管道均应设挡水板、导汽板。
在两管板四角及中心拉5道钢丝绳检查各管、隔板同心度,如有同心度超标的管、隔板应进行处理。
4.1.2.7进行凝汽器清扫,清扫时采用φ22钢丝刷缠以破布,要求所有管孔必需清扫干净露出金属光泽,且端板不允许有纵向沟痕,凝汽器内所有油污必需清扫干净。
4.1.2.8穿管。
穿管前要按照规范要求不锈钢管进行涡流探伤、物理性能试验,试验合格后方可进行穿管工作。
穿管时按照从下至上的顺序将不锈钢管穿入,穿管时不锈钢管要轻拿轻放防止损坏不锈钢管,穿管时要检查不锈钢管外观质量对于有缺陷的管子绝对不能使用,穿管时要使用加工的穿管引导器以防止不锈钢管头损伤。
4.1.2.9割管、胀管。
为保证胀接质量采用电动胀管器进行不锈钢管的胀接。
先将不锈钢管一端用木方按照要求长度(要求不锈钢管露出管板1—3mm)打齐,进行胀接,胀管时要先在管板的四角及中间先胀几根标准管防止因胀管造成管板变形,一端胀接结束后用切管器将另一端多余的管头按照要求长度切去,之后进行胀接,切管时要注意随胀随切防止因天气变化造成不锈钢管长度不足影响安装质量。
胀接深度为管板厚度的75%--90%,但扩胀部分应在管板壁内不少于2—3mm,不允许扩胀部分超过管板内壁。
4.1.2.10汽侧灌水。
不锈钢管胀接结束后向凝汽器汽侧灌水检查不锈钢管胀质量,对于有问题的管子进行更换,对于胀口有问题的进行补胀,要求灌水24小时不漏。
灌水高度超过顶层不锈钢管100mm,灌水时加好足够强度的支撑,不能使弹簧受力以防止弹簧发生永久变形。
4.1.2.11凝汽器水室封闭。
封闭时要注意法兰紧力要均匀,密封面所用胶条接口时应采用斜口搭接并用胶粘牢,对于穿杠螺栓要加胶皮垫以防泄漏。
4.1.2.12凝汽器与汽缸连接。
连缸时凝汽器内要铺木板,上面铺石棉布防止落物及电焊损坏不锈钢管。
连缸时焊缝间隙用弹簧支座的顶丝调整,与汽缸连接时应采用对称逆向施焊法,同时汽缸支百分表进行监视防止因焊接应力造成汽缸水平及扬度的变化。
与汽缸连接后按照实际厚度加工垫块,加入弹簧支座下,将顶丝退出至不受力状态。
4.1.2.13清除凝汽器内所有杂物,待系统完善后进行真空严密性试验。
4.2工艺质量控制措施4.2.1 凝汽器的纵横中心线应与汽机已定位排汽缸中心重合,其相对偏差≦5mm。
4.2.2 壳体全部焊缝均应作渗油捡漏。
4.2.3 与汽缸排汽连接的最终焊接采用搭接,并架表监控施焊,确保主机已定中心不变。
4.2.4 在壳体和接颈到位前完成二侧的全部防腐油漆工作,进档之前应进行质量验收。
4.2.5严把各道工序整体检查验收,上道工序的质量问题严禁转嫁到下道工序。
4.2.6 各个阶段的验收应以数据实录记载(含监理公司及制造厂验收点),变定性检查为定量记录,严肃工艺纪律。
4.2.7严格控制穿管和胀管工作质量,严禁盲管和安装阶段的封堵,不合格的全部调换。
5、作业质量标准及检验要求5.1作业质量标准5.1.1纵横中心线和标高允许偏差应小于10mm;5.1.2管板、隔板对底板应垂直,垂直度偏差不大于1mm/m;5.1.3所有焊缝均进行透油试验;5.1.4冷却水管进行5%涡流探伤, 1/1000进行压扁试验、扩张试验;5.1.5胀口应无欠胀或过胀,扩胀系数4%~6%。
5.2检验要求1)每一施工项目施工结束均须经过验收,上道工序未验收合格不得转入下道工序的施工。
2)作业任务完成后,应及时提交验收,并办理验收签证。
6、技术记录要求6.1工序交接记录6.2设计变更、材料设备代用通知单6.3冷却管出厂的材质证件6.4支持弹簧的原始记录和安装后的高度记录6.5水侧和汽侧严密性试验记录7、职业安全健康、环境管理措施和文明施工7.1职业安全健康、环境保护技术措施7.1.1坚持“安全第一,预防为主”的方针,严格按有关安全规程要求进行施工,除分阶段向有关施工人员进行详细的安全交底外,每天的班前会时都应进行交底,并检查安全设施及其落实情况;工程处专职安全员进行安全监督。
7.1.2每天按时召开站班会,一定要做到“三交”、“三查”,对危险源进行分析,制定控制措施,并办理交接班手续,做好安全记录。
7.1.3施工人员安全防护措施、劳动防护用品齐全;进入施工现场必须戴好安全帽,扣好帽带,严禁酒后及穿高跟鞋或拖鞋进入施工现场;严禁“三违”事情发生,消除安全隐患。
7.1.4高处作业周围的孔洞、沟道等应设盖板、安全网或围栏。
做好临边防护,尤其是第一道安全防护设施一定要布设到位。
7.1.5高处作业必须系好安全带,安全带应系在牢固的结构上,其高度一般不低于头部,特殊位置要拉设水平安全绳加以保护。
7.1.6高空作业人员必须进行身体检查,合格后方可从事高空作业,不宜从事高空作业人员严禁高空作业。
7.1.7高处作业人员,应配备工具袋,所有工具必须系有保险绳。
严禁乱丢、乱抛工具。
7.1.8所有起重用工器具在使用前,必须进行全面检查,完好无损,方可使用;所有机械设备要有专人指挥,专人操作。
7.1.9使用链条葫芦前要进行检查:外壳、手柄无裂纹、无破损;保护接地或保护零线加衬垫牢固、正确;开关正常、灵活、无缺损;机械防护装置完好,转动部分灵活。
7.1.10较重设备起吊前,必须检查起重设备及安全设施,重物起吊100mm时,暂停起吊,进行全面检查,确认良好后,方可正式起吊。
7.1.11吊装现场应设置作业隔离区,无关人员严禁进入作业区,吊物下严禁逗留或通过。
7.1.12起重操作人员必须持证上岗,操作时要精力集中,严禁误操作。
