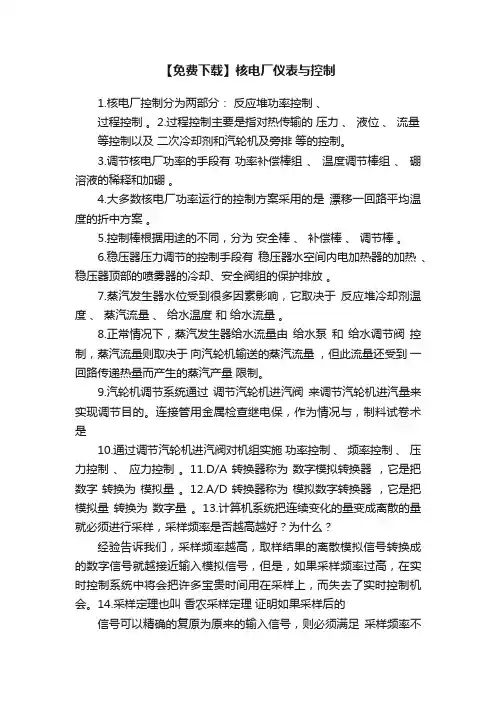

【免费下载】核电厂仪表与控制1.核电厂控制分为两部分：反应堆功率控制、过程控制。
2.过程控制主要是指对热传输的压力、液位、流量等控制以及二次冷却剂和汽轮机及旁排等的控制。
3.调节核电厂功率的手段有功率补偿棒组、温度调节棒组、硼溶液的稀释和加硼。
4.大多数核电厂功率运行的控制方案采用的是漂移一回路平均温度的折中方案。
5.控制棒根据用途的不同，分为安全棒、补偿棒、调节棒。
6.稳压器压力调节的控制手段有稳压器水空间内电加热器的加热、稳压器顶部的喷雾器的冷却、安全阀组的保护排放。
7.蒸汽发生器水位受到很多因素影响，它取决于反应堆冷却剂温度、蒸汽流量、给水温度和给水流量。
8.正常情况下，蒸汽发生器给水流量由给水泵和给水调节阀控制，蒸汽流量则取决于向汽轮机输送的蒸汽流量，但此流量还受到一回路传递热量而产生的蒸汽产量限制。
9.汽轮机调节系统通过调节汽轮机进汽阀来调节汽轮机进汽量来实现调节目的。
连接管用金属检查继电保，作为情况与，制料试卷术是10.通过调节汽轮机进汽阀对机组实施功率控制、频率控制、压力控制、应力控制。
11.D/A 转换器称为数字模拟转换器，它是把数字转换为模拟量。
12.A/D 转换器称为模拟数字转换器，它是把模拟量转换为数字量。
13.计算机系统把连续变化的量变成离散的量就必须进行采样，采样频率是否越高越好？为什么？经验告诉我们，采样频率越高，取样结果的离散模拟信号转换成的数字信号就越接近输入模拟信号，但是，如果采样频率过高，在实时控制系统中将会把许多宝贵时间用在采样上，而失去了实时控制机会。
14.采样定理也叫香农采样定理证明如果采样后的信号可以精确的复原为原来的输入信号，则必须满足采样频率不小于模拟频谱的最高频率的2倍。
15.数字化计算机监控系统的类型，随着技术的发展，基本可以分为直接数字控制系统、集散控制系统、现场总线技术控制系统。
16.DCS 英文和中文各是什么？并详述DCS 的结构体系及其功能。
