电厂粉煤灰气力输送的下出料仓泵简介

合集下载

电厂除灰系统仓泵工作时原理

电厂除灰系统仓泵工作时原理

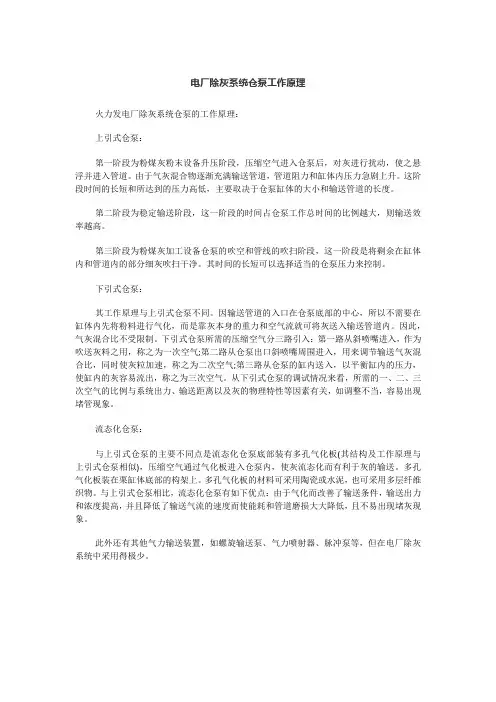

电厂除灰系统仓泵工作原理火力发电厂除灰系统仓泵的工作原理:上引式仓泵:第一阶段为粉煤灰粉末设备升压阶段,压缩空气进入仓泵后,对灰进行扰动,使之悬浮并进入管道。

由于气灰混合物逐渐充满输送管道,管道阻力和缸体内压力急剧上升。

这阶段时间的长短和所达到的压力高低,主要取决于仓泵缸体的大小和输送管道的长度。

第二阶段为稳定输送阶段,这一阶段的时间占仓泵工作总时间的比例越大,则输送效率越高。

第三阶段为粉煤灰加工设备仓泵的吹空和管线的吹扫阶段,这一阶段是将剩余在缸体内和管道内的部分细灰吹扫干净。

其时间的长短可以选择适当的仓泵压力来控制。

下引式仓泵:其工作原理与上引式仓泵不同。

因输送管道的入口在仓泵底部的中心,所以不需要在缸体内先将粉料进行气化,而是靠灰本身的重力和空气流就可将灰送入输送管道内。

因此,气灰混合比不受限制。

下引式仓泵所需的压缩空气分三路引入:第一路从斜喷嘴进入,作为吹送灰料之用,称之为一次空气;第二路从仓泵出口斜喷嘴周围进入,用来调节输送气灰混合比,同时使灰粒加速,称之为二次空气;第三路从仓泵的缸内送入,以平衡缸内的压力,使缸内的灰容易流出,称之为三次空气。

从下引式仓泵的调试情况来看,所需的一、二、三次空气的比例与系统出力、输送距离以及灰的物理特性等因素有关,如调整不当,容易出现堵管现象。

流态化仓泵:与上引式仓泵的主要不同点是流态化仓泵底部装有多孔气化板(其结构及工作原理与上引式仓泵相似),压缩空气通过气化板进入仓泵内,使灰流态化而有利于灰的输送。

多孔气化板装在栗缸体底部的构架上。

多孔气化板的材料可采用陶瓷或水泥,也可采用多层纤维织物。

与上引式仓泵相比,流态化仓泵有如下优点:由于气化而改善了输送条件,输送出力和浓度提高,并且降低了输送气流的速度而使能耗和管道磨损大大降低,且不易出现堵灰现象。

此外还有其他气力输送装置,如螺旋输送泵、气力喷射器、脉冲泵等,但在电厂除灰系统中采用得极少。

仓泵

仓泵

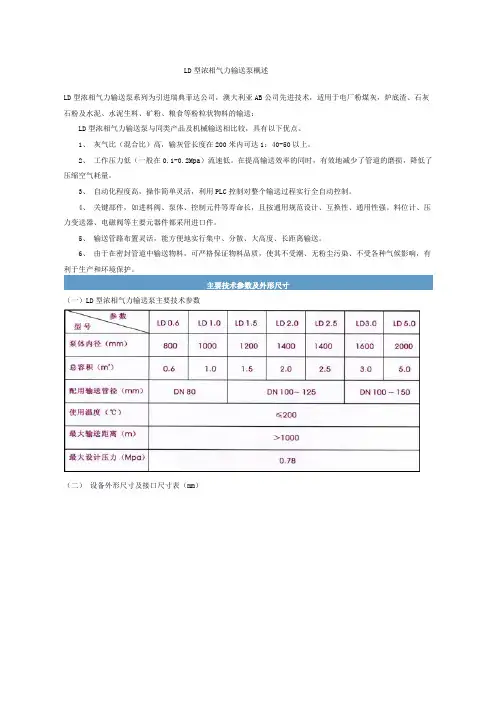

LD型浓相气力输送泵概述LD型浓相气力输送泵系列为引进瑞典菲达公司,澳大利亚AB公司先进技术,适用于电厂粉煤灰,炉底渣、石灰石粉及水泥、水泥生料、矿粉、粮食等粉粒状物料的输送:LD型浓相气力输送泵与同类产品及机械输送相比较,具有以下优点。

1、灰气比(混合比)高,输灰管长度在200米内可达1:40-50以上。

2、工作压力低(一般在0.1-0.2Mpa)流速低。

在提高输送效率的同时,有效地减少了管道的磨损,降低了压缩空气耗量。

3、自动化程度高,操作简单灵活,利用PLC控制对整个输送过程实行全自动控制。

4、关键部件,如进料阀、泵体、控制元件等寿命长,且按通用规范设计、互换性、通用性强。

料位计、压力变送器、电磁阀等主要元器件都采用进口件。

5、输送管路布置灵活,能方便地实行集中、分散、大高度、长距离输送。

6、由于在密封管道中输送物料,可严格保证物料品质,使其不受潮、无粉尘污染、不受各种气候影响,有利于生产和环境保护。

主要技术参数及外形尺寸(一)LD型浓相气力输送泵主要技术参数(二)设备外形尺寸及接口尺寸表(mm)(三)LD型浓相气力输送泵外形图1、进料阀2、出料阀3、泵体4、就地控制箱5、支架6、气化装置7、料位记8、压力表9、排气阀单台仓泵工作流程图本阀适用于火电厂干灰系统灰、渣进料的启闭用,同时也适用于矿山、石灰厂、水泥厂等有磨损、腐蚀的粉尘介质的进料启闭。

本阀门具有密封性能好、耐高温、耐磨性强,启闭灵活,无卡灰及积灰现象,使用寿命长等特点。

*BJ复合耐磨进料阀主体采用铸钢、铸铁、阀板、和耐磨材料钨合金组合而成。

是目前所有进料阀中最理想的替代品。

*使用温度≤280℃*执行机构公称压力为0.4-0.6mpa,阀门公称压力为1mpa*也可以根据用户要求定制。

专利号为:200420078909.0BJ型双闸板气动出料阀我厂在引进美国爱尔拉丁公司先进技术的基础上,开发研制了JB型双闸板气动出料阀,该阀门专用于火电厂气力除灰系统仓式泵输送用出料阀。

气力输灰仓泵工作流程

气力输灰仓泵工作流程

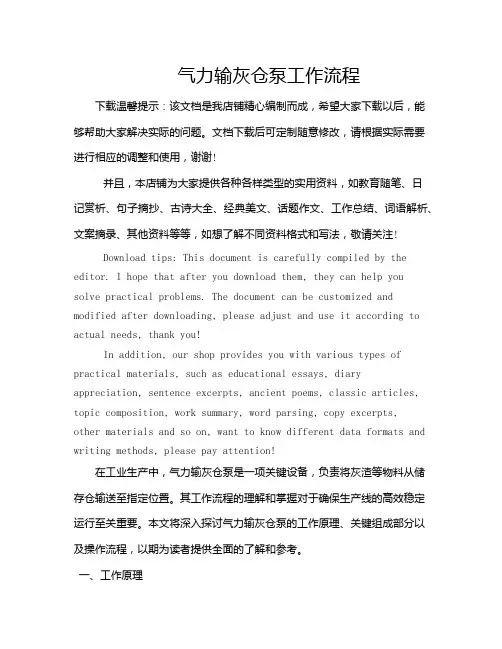

气力输灰仓泵工作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在工业生产中,气力输灰仓泵是一项关键设备,负责将灰渣等物料从储存仓输送至指定位置。

仓式气力输送泵

仓式气力输送泵

L型系列仓式气力输送泵一、概述L型系列仓式气力输送泵是压送式气力输送粉状物料的理想设备,适用于输送粉煤灰、水泥、水泥生料、碳粉、矿粉、粮食、化工原料等粉状物料。

L型仓式气力输送泵吸取了国内外同类产品的先进结构,在长期的使用中,又多次改进,其质量稳定,性能可靠,是气力输送的理想设备。

对于高比重、大颗粒物料的输送也显出其独特的优良性能。

产品遍及全国各地并远销东南亚。

L型气力输送泵与同类产品及机械输送相比较,具有独特的优点:1.设备紧凑,占地面积小,维修费用低。

2.设备自动化操作系统,可根据用户的要求,采用PLC可编程控制器或继电器控制,实行手动和自动控制,操作简单灵活,自动化程度高。

3.流态化装置更具有独到之处,具有较大的调控手段,能使输送物料充分流态化,提高输送效率,保证输送质量。

4.每次输送完毕,泵内基本无残存物料。

5.输送管路可适应各种地形灵活布置,方便地实行集中、分散、大高度、长距离的高效输送。

6.由于在密封管道中输送,可严格保证物料质量不受潮、不污染、不受各种气候条件影响,有利生产和环境保护。

7.设备齐全,特殊规格,本厂可代为设计,专门制造。

二、主要技术参数及外形尺寸(一)、L型气力输送泵技术参数:说明:混合比、输送能力、耗气量均按输送管道的当量距离在200米时输送水泥的实测值或换算值.。

一、设备组成L型仓式气力输送泵通常有下列部分组成进料装置:也叫进料阀,设置在仓泵上部,用于控制仓泵进料。

其结构形式见图1,它是用气缸来控制锥形阀的上下运动,从而来打开及关闭进料口。

图1进料装置1 进料阀2 气缸3 活塞杆压紧盖4 活塞杆压紧座5 接头6 检修孔盖7 拉杆8 进料斗下法兰 9 中间法兰 1 0密封圈11 压圈 12 锥阀13 泵盖法兰排气装置:也叫排气阀,设置在仓泵上部,其结构形式见图2,其作用为通过气缸的动作,打开或关闭阀门,使仓泵内余气排出至贮料仓。

图2排气装置1 气缸2 阀体3 密封圈4 锥阀5 压板3.流态化装置:也叫气化室,它设置在仓泵的底部。

仓泵说明书A样本

仓泵说明书A样本

浙江伟明环保股份有限公司仓式气力输送泵使用说明书销售计划部编制8月目录1、概述.................................................. 错误!未定义书签。

2、主要技术参数及外形尺寸................................ 错误!未定义书签。

3、设备组成.............................................. 错误!未定义书签。

4、工作原理.............................................. 错误!未定义书签。

5、输送机理.............................................. 错误!未定义书签。

6、外形尺寸.............................................. 错误!未定义书签。

7、安装与调试............................................ 错误!未定义书签。

8、操作使用说明.......................................... 错误!未定义书签。

9、仓泵工作报警.......................................... 错误!未定义书签。

10、报警故障处理方法..................................... 错误!未定义书签。

11、注意事项............................................. 错误!未定义书签。

12、系统控制流程......................................... 错误!未定义书签。

13、仓泵维护及保养....................................... 错误!未定义书签。

仓泵

仓泵

湖梁电厂125 MW机组的气力输灰系统配用正压浓相小仓泵系统。

该系统在满足飞灰输送的同时,系统及零部件曾发生不同的故障。

其中最需要注意的是管道阻塞,因为大部分系统和零部件的故障如果不及时处理,最终都会导致或反映为堵管。

笔者根据实际运行、维护和管理经验,分析气力输灰系统输送过程中堵管现象发生的原因,并提出预防措施和解决方法。

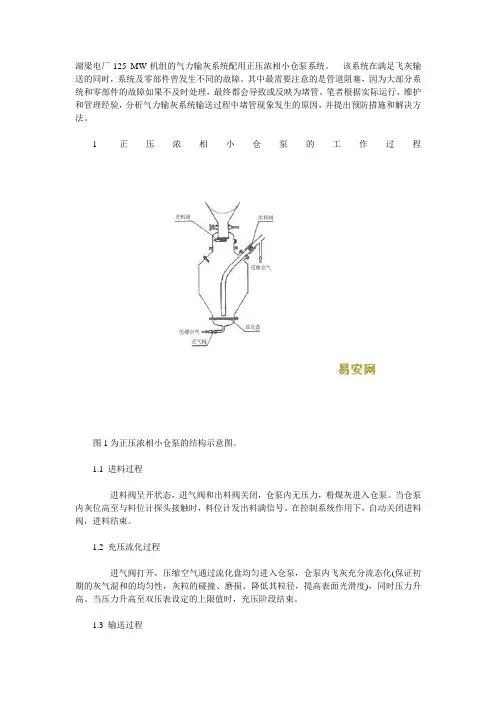

1 正压浓相小仓泵的工作过程图1为正压浓相小仓泵的结构示意图。

1.1 进料过程进料阀呈开状态,进气阀和出料阀关闭,仓泵内无压力,粉煤灰进入仓泵。

当仓泵内灰位高至与料位计探头接触时,料位计发出料满信号。

在控制系统作用下,自动关闭进料阀,进料结束。

1.2 充压流化过程进气阀打开,压缩空气通过流化盘均匀进入仓泵,仓泵内飞灰充分流态化(保证初期的灰气混和的均匀性,灰粒的碰撞、磨损、降低其粒径,提高表面光滑度),同时压力升高。

当压力升高至双压表设定的上限值时,充压阶段结束。

1.3 输送过程压力升至压力上限,出料阀打开,气灰混合物通过出料阀进入输灰管道,输至灰库。

当仓泵内飞灰输送完毕后,管路阻力下降,仓泵内压力降低。

当仓泵压力降至压力下限值时,输送阶段结束。

1.4 吹扫阶段进气阀和出料阀仍然保持开启状态,吹扫仓泵及输灰管道内的残余灰,以利于下次输送。

也可说吹扫过程是对输送过程的补充。

吹扫过程按时间设定,吹扫结束后,关闭进气阀,延时关闭出料阀,泄掉余压,然后打开进料阀,仓泵恢复到进料状态。

2 堵管的判断及其影响因素2.1 堵管现象的判断在输送气灰混合物的过程中,在设定的输送时间内,仓泵双压力表未达到下限值,控制系统则判断为堵管,自动关闭进气阀、出料阀。

2.2 堵管的原因2.2.1 系统参数设定的影响仓泵压力下限值的设定较为重要,一般设定为:仓泵输送的压力加上0.01~0.03 MPa,若下限值设定较高,则必须加长吹扫时间给予补充,避免管道中残余灰对下一次输灰或其它仓泵造成影响。

仓泵压力上限值设定为仓泵实际输送过程中的压力加上0.02~0.04 MPa。

仓泵输灰系统工作原理及常见故障

仓泵输灰系统工作原理及常见故障

仓泵输灰系统工作原理及常见故障1. 什么是仓泵输灰系统?仓泵输灰系统,听起来是不是像某种高科技武器?实际上,它是我们工业生产中一个非常重要的设备,主要用于将粉状物料(比如煤灰)从储存仓输送到其他地方。

想象一下,你有个大箱子里装满了粉末,而你需要把这些粉末搬到另一个地方,这时候仓泵就像你的小帮手一样,负责把粉末“搬运”过去。

不过,它可不是用手搬的,而是靠机械和气流的合作,聪明又省力。

仓泵系统的工作原理其实很简单:粉末通过输送管道,被仓泵内部的螺旋或者活塞推送,最后流到你想要的地方。

2. 仓泵输灰系统的工作原理2.1 仓泵的内部结构仓泵的内部结构就像一个精密的机器大脑,里面有螺旋叶片、气动装置等部件。

螺旋叶片负责把粉末推送到前面,就像你用铲子铲雪一样。

气动装置则负责给粉末提供动力,这样粉末才不会在管道里“卡壳”。

而且,仓泵还会根据粉末的特性,调整运行速度和压力,确保每次都能稳定地输送。

2.2 粉末的输送方式粉末的输送方式可以分为气力输送和机械输送两种。

气力输送就像用吹风机把粉末吹走一样,通过气流把粉末送到目的地。

机械输送则是通过螺旋或活塞的推动,把粉末从一个地方推到另一个地方。

这两种方式都有自己的优缺点,选择哪种方式要看具体的需求和条件。

3. 常见故障及解决方法3.1 堵塞首先,说到仓泵的常见问题,堵塞是最让人头疼的。

粉末一旦堵在管道里,就像一个恶性循环,系统不能正常工作,可能会导致整个生产线停滞。

堵塞的原因有很多,比如粉末湿度过高、管道弯曲过多等。

解决这个问题的方法有:定期清理管道,保持粉末干燥,以及检查管道设计是否合理。

有时候,你需要请专业人员来进行维护,确保一切正常运行。

3.2 漏灰漏灰也是一个常见的故障,漏灰就像是把宝贵的粉末白白浪费了一样。

这通常是由于管道连接不严、密封不良导致的。

解决办法很简单:检查管道连接处,确保所有的接头都紧密无漏气。

如果发现漏灰严重,还需要重新调整密封装置,确保它们能有效地封闭每一个缝隙。

气力输灰系统介绍,仓泵介绍

气力输灰系统介绍,仓泵介绍
(5) 仓泵下部装有压缩空气流化装置,输灰时仓泵内的灰呈流化状 态,以利于排灰通畅。
仓泵结构
工作过程
(1)进料阶段:排气阀和进料阀开启,进气阀和出料阀关闭,粉煤灰从灰斗经 进料阀落入仓泵,仓泵内的空气由排气阀排向灰斗上部。
(2)进料结束:当落料定时器到时或泵内料位计触发信号,在延时后,所有 进料阀和排气阀关闭。

谢谢聆听
灰硫专业系列课件-003
气力输灰
概述
采用福建龙净环保股份有限公司的正压密相气力输送系统。系统主 要设备包括:仓泵(发送器)、输灰管道、压缩空气阀门、灰斗下料 阀门及系统排气阀门、灰斗气化风机、气化风电加热等。
两台锅炉共设2座容积为6万m³的粉煤灰钢板库,贮存两台炉电除 尘器及省煤器收集的飞灰。2座钢板库中的粉煤灰经库底输送设备, 由提升机将钢板仓内飞灰送至1座直径10m,有效容积600m³的散装 仓,仓底设2台干灰散装机进行散装外运。
流程
系统流程为:除尘器及省煤器灰斗排灰经设在每个灰斗下的仓泵通 过管道由压缩空气直接输送至储灰库或厂外综合利用车间。
系统运行完全由DCS集中自动控制。输送压缩空气由全厂压缩空气 气源中心的4台输灰空压机供给(3运1备)。除尘器输灰仓泵布置在 除尘仓泵间地面0m,省煤器输灰仓泵布置在锅炉房22.4m平台上。 每套除灰系统的设计出力为锅炉BMCR工况下燃烧校核煤种2h排灰量 的120%,即每套除灰系统的设计出力为80t/h,电除尘器一电场输灰 系统设计出力60 t/h,二电场输灰系统设计出力满足电除尘器一电场 设备故障工况下的输灰要求。
气力输灰系统的启动
(8) 设定各输灰管道运行定值及各个输灰单元装灰时间、输灰时间。 (9) 启动各输灰单元程控运行,检查各输灰单元按程控步序动作正常。
