断路器回路电阻的标准说明
真空断路器主回路电阻值
真空断路器主回路电阻值【知识专栏】深度探索：真空断路器主回路电阻值导语：真空断路器在电力系统中起到了至关重要的作用，而其主回路电阻值是一个关键参数。
本文将从深度和广度两个方面展开，探讨真空断路器主回路电阻值的含义、作用、测量方法以及对电力系统的影响，帮助读者全面了解该概念。
1. 主回路电阻值的定义与作用主回路电阻值是指真空断路器主触头、主触头接线、主回路导体等主要元件所形成的回路的电阻值。
其作用是在电路过电流及故障短路情况下，通过限制电流的大小，确保系统的安全运行。
2. 测量真空断路器主回路电阻值的方法2.1 球差法测量法球差法是一种常见的测量真空断路器主回路电阻值的方法。
该方法利用电流与电压的关系，通过测量电压降和电流值，计算出主回路电阻值。
2.2 电流比率法测量法电流比率法测量法是另一种常用的测量真空断路器主回路电阻值的方法。
该方法通过将被测真空断路器接入测试设备，利用电流比率的原理，计算出主回路电阻值。
3. 真空断路器主回路电阻值对电力系统的影响3.1 电力系统的稳定性真空断路器主回路电阻值的大小直接影响电力系统的稳定性。
电阻值过大或过小都会导致电力系统的稳定性下降。
合理控制主回路电阻值对于提高电力系统的稳定性至关重要。
3.2 电力系统的工作状态主回路电阻值的变化也会影响电力系统的工作状态。
当电阻值增大时，主回路的损耗会上升，导致能量浪费。
相反，当电阻值减小时，电力系统的灵敏度和稳定性也会下降。
需合理调整主回路电阻值，以确保电力系统的高效运行。
4. 个人观点：主回路电阻值的优化与未来发展从目前的研究和实践来看，主回路电阻值的优化对于电力系统的安全、稳定和高效运行至关重要。
在未来的发展中，我们应继续探索并应用新的材料和技术，以提高真空断路器主回路电阻值的精确度和稳定性。
还应关注如何在系统运行过程中动态调整主回路电阻值，以适应电力系统的不断变化。
总结与回顾：本文首先定义了真空断路器主回路电阻值，并阐述了其在电力系统中的作用和重要性。

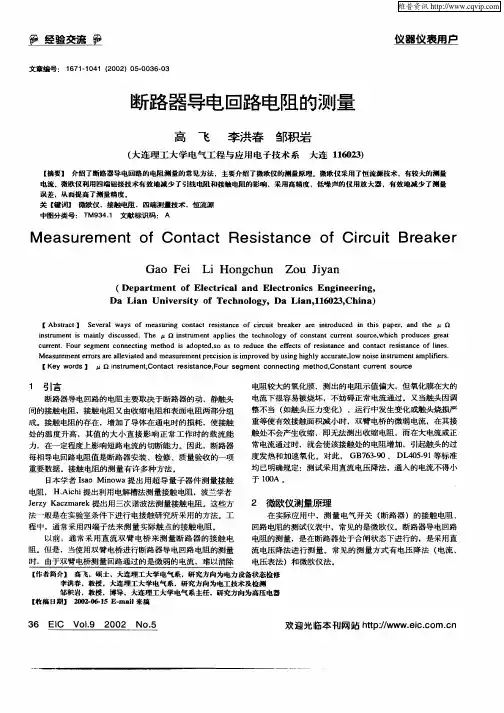

断路器导电回路电阻的测量
每相导 电 回路 电阻值是 断路器安 装 、检修 、质量 验收 的一项 重要 数据 。接 触 电阻的测 量有 许 多种 方法 。 日本学 者 Ｉａ ｎ ｗａ提 出用 超 导量 子器 件 测 量接 触 ｓｏ Ｍｉｏ 电阻 ， Ｈ． ｃ ｉ 出利 用 电解槽 法测量 接触 电阻 ，波兰学 者 Ａｉ 提 ｈ Ｊｒｙ Ｋ ｃｍａｅ ｅｚ ａｚ ｒｋ提出用 三次谐 波法 测量接触 电阻 。这 些方
对于工频信号可能产生的电磁干扰对测量精度的影响在硬件上采用了电池供电方案和工频滤波电路在软件上采用了多次数据采样和数字滤波滤除干扰后取平均值的方法
维普资讯
仪器 仪 表用 户
文章编 号 ： １ ７ －０ １ （０ ２ ５０ ３ －３ １１ ４ ２ ０ ）０ ・０ ６０ ６
Ｍ ｅａｓ ｅｍ ｅｎ ｏ ｕｒ ｔ ｆ Ｃｏｎ ａｃ Ｒｅｓ ｓ ａｎ ｅ ｔ ｔ ｉ ｔ ｃ ｏｆ Ｃ ｉ ｒ ｔ ｃｕｉ Ｂｒ ｅａｋ ｅｒ
Ｇａ ｉ Ｌｉ Ｈ ｏ ｇ ｈ ｎ Ｚｏ ｉ ａ ｏ Ｆｅ ｎ ｃ ｕ ｕ ｅ ｔ ｏ ｉｓ Ｅｎ ｉ ｅ ｒｎ ， Ｄｅ ａ ｔ ｎ ｆＥｌｃ ｒｃ ｌａ ｄ Ｅｌｃ ｒ ｎ ｃ ｇ ｎ ｅ ｉ ｇ Ｄａ Ｌｉｎ Ｕｎ ｖ ｒ ｉ ｆＴｅ ｈ ｏｏ ｙ ａ ｉ ｅ ｓｔ ｏ ｃ ｎ ｌｇ ，Ｄａ Ｌ ａ ，１ ０ ３Ｃｈ ｎ ） ｙ ｉｎ １６ ２ ， ｉａ
【Ｋｅ ｒｓ】 “ Ｑ ｓｒ ｍｅ ｔ ｎａ ｔ ｒｓｓ ａ ｃ ，ｏ ｒｓ ｇ ｎ ｏ ｎ ｃｉｇ ｍｅ ｈ ｄＣｏ ｓａｎ ｕ ｅ ｔ ｓ ｕ ｙ ｗｏｄ ｉ ｔｕ ｎ。 ｎ Ｃｏ ｔ ｃ ｅ ｉｔ ｎ ｅＦ ｕ ｅ ｍｅ ｔｃ ｎ ｅ ｔ ｔｏ ， ｎ ｔ ｔｃ ￣ ｎ ｏ ｍｅ ｎ
【Ａｂ ｔａ ｔ Ｓ ｖ ｒｌ ｓｒｃ 】 ｅ ｅａ ｗａ ｓ ｏ ａ ｕ ｎ ｃ ｎ ａ ｔｒ ｓｓａ ｃ ｆ ｃ ｃ ｒ ａ ｅ ｒ ｉｔ ｄ ｃ ｄ ｎ ｈ ｓ ｐ ｐ ｒ ｎ ｈ ｙ ｆ ｍｅ ｓ ｒ ｇ ｏ ｔｃ ｅｉｔｎ ｅ ｏ ￣ ｍｔｂ ｅ ｋ ｒ ａ ｅ ｎｒ ｕ ｅ ｉ ｔｉ ａ ｅ．ａ ｄ ｔ ｅ ｉ ｏ Ｑ
浅谈10kV真空断路器导电回路电阻测试
浅谈10kV真空断路器导电回路电阻测试摘要：本文从10kV真空断路器例行电气试验中的导电回路电阻测试项目的意义、测试方法和要求开始，结合此项试验在日常电气试验工作开展中遇到的问题和总结的经验，分析如何更好的做好这项电气试验。
希望通过此次技师鉴定的交流学习得到各位老师、同事及同仁的指导和帮助，以提高自己的技术水平。
关键词：真空断路器；直流电压降法；结果分析；前言作为一个合格的电气试验工必须完全掌握真空短路器导电回路电阻测试的步骤方法、技术要求及测试数据分析。
本文结合日常工作实践粗浅总结了部分经验。
1.直流电压降法测量回路电阻根据《电气设备交接试验标准》GB50150-2006、《电力设备预防性试验规程》（DL/T596-1996）及《输变电设备状态检修试验规程》（Q/GDW168-2008）的规定：对断路器导电回路电阻的测量应采用直流压降法测量，电流不小于100A。
我公司使用保定市金达电气有限公司5501型回路电阻测试仪，试验电流100A，符合规程要求。
直流电压降法的原理是在开关回路中通以直流电流100A时，在回路接触电阻上产生电压降，测量出通过的电流及被测回路上的电压降，通过欧姆定律计算出直流电阻值。
接线如图1所示，测量时，电流用分流器及毫伏表2进行测量及计算，回路电阻压降用毫伏表1测量，回路电阻即可计算测定。
但应注意毫伏表1应接在电流接线端的内侧，以防止电流端头上的电压降引起测量误差。
（图1）直流电压降法测量真空断路器回路电阻示意图2.测试接线10kV真空断路器一般分为固定式和小车式，多数为弹簧操作机构，也有少数早期固定式的为电磁操作机构。
固定式的一般采用电动合闸的方式将断路器合闸，小车式的必须拉出到转移小车上导致自能手动合闸。
在断路器合闸状态，按照回路电阻测试仪说明书理清同一侧（同级性）电流、电压测试线夹，然后连接至断路器进出线铜排（小车开关为动触头咬合棘爪）上。
其中，电压线应尽可能靠近断路器端口的触头端。
断路器回路电阻标准
断路器回路电阻标准断路器回路电阻是指在断路器的回路中，通过一定的测试方法测量得到的电阻数值。
断路器回路电阻的标准是指在特定条件下，断路器回路电阻应该符合的规定数值范围，以确保断路器的正常运行和安全使用。
本文将就断路器回路电阻标准进行详细介绍。
首先，断路器回路电阻标准的制定是基于国家标准和行业标准的要求，以及断路器的具体用途和环境条件而定。
在国家标准和行业标准中，通常会规定断路器回路电阻的测试方法、测试设备、测试条件、测试数值范围等内容，以保证断路器在正常工作条件下具有良好的电气性能和安全保护功能。
其次，断路器回路电阻标准对于不同类型的断路器有着不同的要求。
例如，对于低压断路器和高压断路器，其回路电阻标准可能存在一定的差异。
一般来说，低压断路器的回路电阻标准要求相对较低，以确保在小电流条件下也能可靠地进行过载和短路保护；而高压断路器的回路电阻标准则可能会相对较高，以满足更严格的电气性能和安全要求。
此外，断路器回路电阻标准还需要考虑断路器的使用环境和工作条件。
例如，在高海拔、高温、高湿等恶劣环境下使用的断路器，其回路电阻标准可能会有额外的要求，以确保在这些特殊环境下断路器仍能可靠地进行电气保护和安全运行。
在实际应用中，断路器回路电阻标准的检测是非常重要的。
通过定期对断路器的回路电阻进行测试，可以及时发现断路器内部的接触不良、接线松动、绝缘损坏等问题，从而及时进行维护和修理，确保断路器的正常运行和安全使用。
总之，断路器回路电阻标准是断路器电气性能和安全保护功能的重要指标，其制定和检测对于保障电气设备的安全运行具有重要意义。
在实际工程中，我们应该严格遵守国家标准和行业标准，合理制定断路器回路电阻标准，并通过科学的测试方法对其进行检测，以确保断路器的可靠性和安全性。
测量断路器导电回路直流电阻有何意义？测量方法和注意事项有哪些
测量断路器导电回路直流电阻有何意义?测量方法和注意事项有哪些?一.测量意义断路器导电回路直流电阻，实际上包括套管导电杆电阻、导电杆与触头连接处电阻和动、静触头之间的接触电阻。
前两者基本是固定值，而动、静触头之间的接触电阻，由于各种因素的影响(如触头表面氧化、触头之间残存有机械杂物或碳化物、接触压力下降，接触面积减小、短路电流烧伤等)，常常有所变化，所以测量每相导电回路电阻，实质上是检验动、静触头之间接触电阻的变化，进而判断触头是否良好。
运行中，动、静触头之间的接触电阻往往会增大，是其在正常工作电流下发生过热，尤其是当通过故障短路电流时，可能使触头局部更加过热，严重时，可能烧伤周围绝缘或造成触头烧熔粘结，从而影响断路器的跳闸时间和开断能力，甚至发生拒动情况，因此断路器在安装后、大小修及开断故障电流三次以后，都要进行此项试验。
二.测量方法和注意事项由于断路器触头之间接触电阻很小，都是微微欧数量级，一般采用灵明度较高的双臂电桥在套管两侧进行测量，并严格遵守电桥测量步骤，减少测量误差，并根据断路器特点注意如下事项。
1)如果断路器是电动操作合闸的，应在电动合闸后测量导电回路电阻;只有允许手动合闸的断路器，才可在手动合闸后进行测量。
2)测量前，应先将断路器跳合几次，以冲破触头之间的氧化膜，使之接触良好，从而使测量结果能够反映实际情况。
3)消除测量引线和接触电阻的影响，导线应尽可能的短、粗，接触良好，最好用夹子夹在导体上;电桥的电流、电压引线接头，必须严格分开。
4)测量时，应将断路器的跳闸机构卡死，防止因突然跳闸而损坏表计。
5)如果断路器有主、辅触头或者有并联支路，则应对并联的每一对触头分别进行测量。
测量时，应在非被测的触头间垫以薄的绝缘物。
6)断路器每相导电回路直流电阻的测量结果，应该负荷制造厂家规定。
若测量结果和前次比较，超过一倍以上时，应对触头进行检查;三相之间差别较大时，应该引起注意，仔细检查，进行处理。
6KV真空断路器微动开关、线圈电阻部分说明
6KV真空断路器微动开关部分说明
1.（合闸30±1.5Ω分闸19.5±1.5Ω，合闸线圈测量方法：开关处于分闸位置，辅助开
关下层第一个端子与储能组合微动开关自左向右第一个微动开关端子间;分闸线圈测量方法：辅助开关上层第一个与第二个段之间）,同原始值及上次值比较无明显变化。
分、合闸线圈用1000V摇表测得绝缘电阻不低于1MΩ。
2.开关动触头超行程和动触头电磨损检查
将开关位于合闸位置，用专用工具超行程测试棒检查每相触头超行程合格情况，（超行程测试棒不能插入绝缘拉杆与动触头传动连接轴销间隙时，标示动触头超行程合格，同时，用肉眼观察每相动触头外部导电杆上红线状态，如果看见红线，则动触头电磨损合格，看不见，则动触头电磨损已经不合格，建议更换整体真空灭弧室。
3.储能组合微动开关自左向右共3个开关分别为LS1(窜入开关合闸线圈回路)，LS2（窜
入储能电机回路），LS3（窜入储能指示灯回路）。
4.开关辅助开关共分为上下两层，上层为开关的常开接点，下层为开关的常闭接点，上层
和下层第一至第三个端子两组串联使用组合为开关内部分合闸回路辅助接点用，后面五组接点为开关的对外输出无源节点，共外部回路使用。
（五常开、五常闭）
5.定位销接点串入合闸线圈回路，定位销提起，接点断开，定位销落下，接点闭合。
接通
合闸回路。
6.后门微动接点出入接地闸刀闭锁回路，门正常关好，接点接通，在于带电显示器常闭接
点串联（只要一相有电时，该接点断开，三相无电时，该接点闭合，）手动按下微动开关后，电磁锁线圈带电，电磁铁顶杆吸下去，打开小门，进行操作接地闸刀。
合闸电流3.7A，分闸电流5.7A。
断路器试验中部分项目的规定及标准
.
'. 断路器试验中部分项目的规定及标准
断路器的时间特性
1）断路器的合、分闸时间及合分（金属短接）时间，主、辅触头的配合时间应符合制造厂规定。
2）除制造厂另有规定外，断路器的分、合闸同期性应满足下列要求：
相间合闸不同期不大于5ms；
相间分闸不同期不大于3ms；
同相各断口间合闸不同期不大于3ms；
同相各断口间分闸不同期不大于2ms；
分、合闸电磁铁的动作电压
1）并联合闸脱扣器应能在其交流额定电压的85%～110%范围或直流额定电压的80%～110%范围内可靠动作；并联分闸脱扣器应能在其额定电源电压的65%～120%范围内可靠动作，当电源电压低至额定值的30%或更低时不应脱扣。
2）在使用电磁机构时，合闸电磁铁线圈的端电压为操作电压额定值的80%（关合电流峰值大于50kA时为85%）时应可靠动作。
分、合闸线圈的直流电阻及绝缘电阻
1）直流电阻应符合制造厂规定
2）绝缘电阻不小于1MΩ。
…………………………使用1000v兆欧表
导电回路电阻
交接时的回路电阻值应符合制造厂规定；运行中，敞开式断路器的回路电阻值不大于交接试验值的120%，GIS中的断路器应符合制造厂规定。
断路器回路电阻标准
断路器回路电阻标准断路器回路电阻标准是指在特定条件下，用特定的测试方法测量断路器回路电阻时应符合的要求。
断路器回路电阻是指在正常工作状态下，通过断路器内部所有接点和导体的总电阻。
为了保证电力系统的安全运行，断路器回路电阻必须符合一定的标准。
目前国际上通用的标准有IEC62271-100、GB1984-2003等。
IEC62271-100标准规定了不同类型和额定电压等级的断路器回路电阻测试方法和要求。
根据该标准，断路器回路电阻应在额定短时耐受电流下测量，并且应满足以下要求：1. 对于额定短时耐受电流小于或等于31.5kA的断路器，其回路电阻应小于0.25Ω；2. 对于额定短时耐受电流大于31.5kA但小于或等于50kA的断路器，其回路电阻应小于0.15Ω；3. 对于额定短时耐受电流大于50kA但小于或等于63kA的断路器，其回路电阻应小于0.10Ω；4. 对于额定短时耐受电流大于63kA的断路器，其回路电阻应小于0.08Ω。
GB1984-2003标准是我国电力行业的标准，其要求与IEC62271-100基本相同。
根据该标准，断路器回路电阻应在额定短时耐受电流下测量，并且应满足以下要求：1. 对于额定短时耐受电流小于或等于31.5kA的断路器，其回路电阻应小于0.25Ω；2. 对于额定短时耐受电流大于31.5kA但小于或等于50kA的断路器，其回路电阻应小于0.15Ω；3. 对于额定短时耐受电流大于50kA但小于或等于63kA的断路器，其回路电阻应小于0.10Ω；4. 对于额定短时耐受电流大于63kA的断路器，其回路电阻应小于0.08Ω。
除了以上两个标准外，不同国家和地区还有各自的标准和规范。
在实际生产和使用中，需要按照相关标准进行测试和检验，并保持设备良好状态以确保系统的安全运行。
总之，断路器回路电阻标准是保障电力系统安全运行的重要措施之一。
各国和地区应根据实际情况制定相应的标准和规范，并严格执行，以确保设备的正常运行和人员的安全。
真空断路器试验方法
真空断路器试验方法一．测量绝缘电阻※在《电气设备预防性试验规程》中，断路器的整体绝缘电阻未做具体规定，可与出厂值及历年试验结果或同类型的断路器作比较来判断。
※断路器的分、合闸线圈及合闸接触器线圈的绝缘电阻值不低于10MΩ※在《进网作业电工培训材料》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ※在《电气设备预防性试验规程》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ2500V兆欧表2．步骤⑴断开断路器的外侧电源开关；⑵验证确无电压；⑶分别摇测A对地、A断口；B对地、B断口；C对地、C断口的绝缘值，并记录；⑷分别摇测A对B；B对C；C对A的绝缘值，并记录；二．测量导电回路及各线圈的直流电阻※断路器的分、合闸线圈及合闸接触器线圈的直流电阻值与产品出厂试验值比较，应无明显差别。
※常见断路器每相导电回路电阻标准（参考值）如下表。
断路器每相导电回路电阻标准（参考值）1．电流、电压表法※ mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶合上K；⑷先调好电流值，再接通mV表；⑸测量3次，求取平均值。
2．平衡电桥法（电桥用法见《进网作业电工培训教材》P320 ※测量时，电压引线尽量靠近触头侧；电流引线在电压线外侧，宜分开不宜重叠※直流双臂电桥法：1～10－5Ω及以下⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶连线；①被测电阻的电流端钮和电位端钮分别与电桥的对应端钮连接②靠近被测电阻的一对线接到电桥的电位端钮；③被测电阻的外侧的一对线接到电桥的电流端钮；⑷测量要尽快，因为测量工作电流较大。
三．交流耐压※导电部分对地耐压，在合闸状态下进行※断口耐压，在分闸状态下进行※若三相在同一箱体中，在进行一相试验时，非被试验相应与外壳一起接地断路器交流耐压试验电压标准1.工具选择Bs试验变压器；R1保护电阻；R2限流、阻尼电阻；G保护间隙（球隙）；A电流表；V电压表；LH电流互感器；Bx被试变压器2.试验接线图被试变压器各绕组短接，非被试绕组均短接接地。
真空断路器导电回路电阻测量方式
真空断路器导电回路电阻测量方式1. 引言1.1 背景介绍真空断路器是一种常见的电气设备，用于在电路中断开或闭合电流。
在电路中，导电回路的电阻是一个重要的参数，影响着电路的性能和稳定性。
准确测量真空断路器导电回路的电阻值是非常重要的。
在实际工程应用中，需要对真空断路器导电回路的电阻进行定期检测，以确保其正常工作。
通过测量电阻值，可以判断导电回路中是否存在故障或损坏，及时进行维修和保养。
电阻测量结果也可以为电路的设计与改进提供参考依据。
研究真空断路器导电回路电阻测量方式对于提高电路的可靠性和安全性具有重要意义。
本文将介绍真空断路器导电回路电阻测量的原理、步骤、测量仪器和方法，以及数据处理和分析方法，展示实验结果，探讨其可行性，并展望未来的研究方向。
1.2 研究目的本研究的目的是探讨真空断路器导电回路电阻测量方式，通过深入研究其原理和步骤，以及运用适当的测量仪器和方法进行实验验证，从而探讨这种测量方式的可行性和有效性。
通过实际的数据处理和分析，我们旨在进一步了解真空断路器导电回路的电阻特性，并展示实验结果，为未来的研究提供可靠的数据支持。
我们希望通过本研究，能够为真空断路器导电回路电阻测量方式的应用和发展提供有力的理论和实践支持，为相关领域的工程技术提供新的思路和方法。
通过本研究，我们也希望能够进一步推动真空断路器导电回路电阻测量技术的发展，为电力系统的稳定运行和设备的安全使用做出贡献。
2. 正文2.1 真空断路器导电回路电阻测量原理真空断路器导电回路电阻测量原理是基于电学原理和Ohm定律进行的。
在导电回路中，电流通过导线、连接器、接头等导电部件时，会产生一定的电阻。
当电流通过这些电阻产生的压降超过一定阈值时，导致断路器跳闸。
量测导电回路电阻是评估回路质量和安全性的重要指标。
实际测量中，可以采用外加电压或电流法进行电阻测量。
外加电压法基于测量回路中加入外部电压，根据回路中的电流和电压关系计算电阻值；外加电流法则是通过加入外部电流，根据回路中的电压和电流关系计算电阻值。
断路器合闸电阻及与投入时间原理及测试方法介绍
断路器合闸电阻及预投入时间原理及测试方法介绍一、合闸电阻存在的意义断路器的操作是大部分操作过电压的起因，装设合闸电阻是限制断路器操作过电压最可靠、最有效的方法。
GB/T50064-2014《交流电气装置的过电压保护和绝缘配合设计规范》适用于6kV～750kV4.2.1第4条，空载线路合闸、单相重合闸和成功的三相重合闸(如运行中使用时),在线路上产生的相对地统计过电压，对330kV、500kV、750kV系统分别不宜大于2.2p.u.、2.0p.u.、2.2p.u.。
如果500kV输电线路的操作过电压超过规程规定值，一般需在断路器上加装合闸电阻。
在特高压电网中，为进一步降低设备绝缘方面的造价，节约成本，特高压电网允许的过电压水平进一步降低到1.7p.u.二、动作原理1.西开四断口1000kV GIS合闸电阻合后即分通过连接于传动活塞的辊子与导向座内的拐臂和导向板的配合实现。
2.平高、新东北双断口1000kV GIS合闸电阻先合先分，合后不分合闸电阻先合先分，合后不分论文《1100kV_GIS用断路器合闸电阻工作原理及其预投入时间测试》介绍了另一种合后即分的动作原理：合闸电阻触头关合过程中，返回弹簧不断受到压缩，当关合到一定程度时，合闸电阻动触头在压缩弹簧力的作用下返回，合闸电阻辅助触头分闸，当合闸电阻辅助触头分开后，其合闸电阻机械上退出回路，断路器分闸时，合闸电阻辅助触头不动作。
三、测试原理1.电阻测试法其原理是利用由厂家提供的断路器配套慢合慢分装置对断路器进行慢合，使得断路器工作在非正常的工作状态，在断路器断口两侧采用万用表或单臂电桥按相测试。
2.电压/电流比值法若在断路器断口处串一标准的无感电阻，大小和额定合闸电阻相当，断路器动作至合闸电阻合上再至断口合上，合闸电阻短接使得总回路的电阻发生变化，标准电阻上的电流或电压也会发生变化，因断口间的均压电容是通交隔直，故完全可以将双断口当成一个整体，通过外接电阻示波器法测试，将标准电阻的电流信号或者电压信号接入示波器，就可以从回路的总电流或者标准电阻上的电压降示波图来分析合闸电阻的大小和有效接入时间。
断路器回路电阻标准
断路器回路电阻标准
断路器回路电阻是指在断路器运行时，通过断路器主触头和固
定触头之间的电气连接的电阻。
它是断路器性能的重要指标之一，
对于保证断路器的正常运行和安全性具有重要意义。
因此，对断路
器回路电阻的标准有着严格的要求。
首先，断路器回路电阻的测试应当符合相关的国家标准和行业
标准，如GB/T 16927.1-2011《高压交流断路器和接地开关的试验》等。
这些标准规定了断路器回路电阻测试的方法、装置、要求等内容，确保了测试的准确性和可靠性。
其次，断路器回路电阻的测试应当在规定的条件下进行，包括
环境温度、湿度、电压等因素的影响。
这些条件的控制可以有效地
消除外界因素对测试结果的影响，保证测试结果的可比性和准确性。
另外，断路器回路电阻的测试设备应当具备相应的精度和可靠性，确保测试结果的准确性。
同时，测试设备的使用和维护应当符
合相关的规定，保证测试设备的正常运行和准确性。
此外，断路器回路电阻的测试应当由具有相应资质和经验的人
员进行，他们应当熟悉测试方法和要求，能够正确操作测试设备，
并能够准确判断测试结果的有效性。
最后，对于断路器回路电阻测试结果的判定应当符合相关的标
准和要求，对于不符合要求的测试结果，应当及时采取相应的措施，如重新测试、调整设备等，确保测试结果的准确性和可靠性。
总之，断路器回路电阻的标准对于保证断路器的正常运行和安
全性具有重要意义，只有严格遵守标准和要求，才能够保证测试结
果的准确性和可靠性，从而保证断路器的正常运行和安全性。
真空断路器试验方法
真空断路器试验方法一．测量绝缘电阻※在《电气设备预防性试验规程》中，断路器的整体绝缘电阻未做具体规定，可与出厂值及历年试验结果或同类型的断路器作比较来判断。
※断路器的分、合闸线圈及合闸接触器线圈的绝缘电阻值不低于10MΩ※在《进网作业电工培训材料》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ试验类别额定电压KV3～15 20～35 63～220 330～500大修后1000 2500 5000 10000运行中300 1000 3000 5000 ※在《电气设备预防性试验规程》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ额定电压KV 3～15 20～35 63～220 330～500 绝缘电阻MΩ1200 3000 6000 100001．工具选择2500V兆欧表2．步骤⑴断开断路器的外侧电源开关；⑵验证确无电压；⑶分别摇测A对地、A断口；B对地、B断口；C对地、C断口的绝缘值，并记录；⑷分别摇测A对B；B对C；C对A的绝缘值，并记录；二．测量导电回路及各线圈的直流电阻※断路器的分、合闸线圈及合闸接触器线圈的直流电阻值与产品出厂试验值比较，应无明显差别。
※常见断路器每相导电回路电阻标准（参考值）如下表。
断路器每相导电回路电阻标准（参考值）断路器型号电阻值μΩ断路器型号电阻值μΩSN－10，SN1－10 <95 DW8－35 250SN2－10 95 DW3－110G 1600－1800SN2－10G 75 DW3－220 1200SN3－10 26 DW6－35 < 450SN10－10Ⅱ，SN10－10Ⅱc ≤60 ZN－10 ≤150SN10－10Ⅲ≤17 ZN4－10/1000－16 100SN10－35， SN10－35C ≤75 QF－63 ≤400（每相）SW2－35， SW2－35C <70 QF－110 ≤400（每相）SW3－35（额定电流600A）550 CN2－10（额定电流600A）250SW3－110 160 CN2－10（额定电流1000A）120SW3－110G 180 LW－220 ≤250SW4－220 600 ZN4－10K/11000－16 100SW6－110 180 KW1－110 150SW6－220（额定电流）450 KW1－220 400SW6－330，SW6－330I ≤600 KW2－220 170SW7－220 ≤190 KW3－110 45DW1－35 550 KW3－220 110DW2－110 800 KW4－110A 60DW2－220 1520 KW4－220，KW4－220A 130DW3－110 1100－1300 KW3－35 200 1．电流、电压表法※ mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶合上K；⑷先调好电流值，再接通mV表；⑸测量3次，求取平均值。
断路器说明书
1概述1.1产品型号和名称LW25-252高压六氟化硫断路器。
1.2主要用途1.31.41.4.11.4.2六氟化硫气体压力参数（20℃时）见表2表21.4.31.4.4控制回路与辅助回路参数见表42.1吹弧效果，使得灭弧室具有极强的熄弧能力。
合闸时，绝缘拉杆向上运动，这时所有的动运部件按分闸操作的反方向动作SF气体进入压气缸，动触头最终到达合闸位置。
直动密封7安装在支持瓷瓶的底部，保证SF6气体的密封。
静触头座内装有吸附剂，吸附剂用来保持SF6气休干燥，并吸收由电弧分解所产生的劣化气体。
2.3弹簧操动机构弹簧操动机构其结构及工作原理见图3。
2.3.1分闸操作见图3（A）弹簧操动机构在合闸位置且分闸弹簧3-2与合闸弹簧3-5均已储能。
拐臂3-14和3-18受分闸弹簧3-2逆时针方各的力矩：此力短被合闸保持掣子3-13和分闸掣子3-12阻挡。
分闸操作步骤如下：a）分闸电磁铁3-10的线圈接受分闸信号后带电，其动铁芯3-11动作，冲击分闸掣子3-12；b）分闸掣子3-12顺时针方向旋转，释放台闸持掣子3-13；c）合闸保持掣子顺时针方向旋转，将释放销子Ad)拐臂3-14和3-18受分闸弹簧3-2的推力，向逆时针方向旋转；e2.3.2（A）合闸位置（合闸弹簧储能状态）（abC棘轮3-4顺时针de2.3.3合闸弹簧储能动作如下：a）电动机启动，使棘爪轴3-17旋转；b）偏心的棘爪轴3-17上的两个棘爪3-16，在棘爪轴的传动中与棘轮3-3上的齿交替进行啮合，使棘轮转动；c）棘轮3-3逆时针方向旋转，带动拉杆使合闸弹簧3-5储能；d）通过死点后，棘轮轴3-4由合闸弹簧3-5给以逆时针方向的转动力矩，此力矩通过B销储能保持掣子3-6锁住；e）图3（A）为合闸弹簧能后的机构状态。
2.3.4重合闸操作断路器的重合闸操作是依靠断路器分闸后，其操作机构的传动系统与控制回路能迅速地恢复到准备合闸状态，然后在重合闸继电器（装在主控室）的控制下断路器再次合闸。
35kV SF6断路器交接试验报告
35kV SF6断路器交接试验报告
现场作业记录
工作单位：
工作负责人：
工作人员：
工作时间：
1 断路器分、合闸线圈直流电阻及绝缘电阻
温度：℃湿度： %
2 断路器最低动作电压 ( V )
在30%额定电压下均不能分闸。
3 断路器分、合闸时间及不同期（ms）
厂家标准：
合闸时间≤（ms），分闸时间≤（ms），
合闸相间不同期性≤（ms），分闸相间不同期性≤（ms），
4 断路器回路电阻 (μΩ)
厂家标准：
回路电阻≤ (μΩ) 温度：℃湿度： %
5 断路器整体
绝缘电阻： (MΩ)温度：℃湿度： %
6 交流耐压试验
6.1合闸状态下
温度：℃湿度： %
6.2 分闸状态下
温度：℃湿度： %
7 断路器SF6气体的检漏
质量标准：每一个气室年漏气率不应大于1%
密封性试验
结论：
8 断路器SF6气体的微水检测结论：
9 断路器SF6
总结论。
断路器回路电阻标准
断路器回路电阻标准断路器回路电阻是指在断路器的电气连接中，通过测量回路电阻来判断断路器的性能和状态。
在电力系统中，断路器是一种重要的保护装置，用于在电路发生故障时切断电流，保护设备和人员安全。
而断路器的回路电阻标准则是评价断路器性能的重要指标之一。
本文将就断路器回路电阻标准进行详细介绍，以便读者更好地了解和掌握相关知识。
首先，断路器回路电阻标准的确定是基于国家标准和行业规范的要求。
根据《低压开关设备和控制设备》（GB/T 14048.2-2008）和《高压开关设备和控制设备》（GB 1985-2004）等相关标准，断路器回路电阻应符合一定的数值范围和测试方法。
这些标准和规范的制定，旨在保证断路器在正常运行和故障状态下都能够可靠地工作，确保电力系统的安全稳定运行。
其次，断路器回路电阻标准的测试方法一般包括静态测试和动态测试两种。
静态测试是指在断路器处于断开位置时，通过测试仪器对回路电阻进行测量；动态测试则是在断路器处于闭合和分断过程中，对回路电阻进行实时监测。
这两种测试方法的结合可以全面地评估断路器的回路电阻性能，确保其符合标准要求。
另外，断路器回路电阻标准的重要性在于其直接关系到断路器的动作特性和故障处理能力。
回路电阻过大或过小都会影响断路器的动作速度和稳定性，甚至导致断路器在故障处理时无法正常工作。
因此，严格按照标准要求进行回路电阻测试和评估，对于确保断路器的可靠性和安全性具有重要意义。
最后，作为断路器的制造商和用户，在进行回路电阻测试时应严格遵循相关标准和规范，选择合适的测试仪器和方法，确保测试结果的准确性和可靠性。
同时，定期对断路器的回路电阻进行检测和维护，及时发现和处理异常情况，保证断路器的正常运行和安全使用。
总之，断路器回路电阻标准是评价断路器性能和状态的重要指标，对于保障电力系统的安全稳定运行具有重要意义。
通过本文的介绍，相信读者对断路器回路电阻标准有了更清晰的认识，能够更好地应用于实际工作中，确保断路器的可靠性和安全性。
