真空断路器回路电阻标准
真空断路器必须知道的基本常识(国标和IEC)
真空断路器必须知道的基本常识（国标和IEC）真空断路器主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其他部件。
以下是对基本术语和各部分的具体介绍：1.真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展，至今方兴未艾。
产品从过去的ZN1～ZN5几个品种发展到现在数十多个型号、品种，额定电流达到3150A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。
80年代以前，真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术标准，直到1985年后才制定相关的产品标准。
目前国内主要依据标准为：JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》DL403-91《10～35kV户内高压断路器订货技术条件》这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。
因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准：(1) 绝缘水平：(2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。
我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。
(3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。
(4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。
我国DL403-91中规定试验电流为产品额定电流的110%。
2.真空断路器的主要技术参数真空断路器的参数，大致可划分为选用参数和运行参数两个方面。
前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。
下表是选用参数的列项说明，并以三种真空断路器数据为例。
表中所列各项参数，均须按JB3855和DL403标准的要求，在产品的型式试验中逐项加以验证，最终数据以型式试验报告为准。
2.真空断路器的主要技术参数:3.真空断路器的机械特性（运行参数）为满足真空灭弧室对机械参量的要求，保证真空断路器电气机械性能，确保运行可靠性，真空断路器须具有稳定、良好的机械特性。
真空断路器主回路电阻值
真空断路器主回路电阻值【知识专栏】深度探索：真空断路器主回路电阻值导语：真空断路器在电力系统中起到了至关重要的作用，而其主回路电阻值是一个关键参数。
本文将从深度和广度两个方面展开，探讨真空断路器主回路电阻值的含义、作用、测量方法以及对电力系统的影响，帮助读者全面了解该概念。
1. 主回路电阻值的定义与作用主回路电阻值是指真空断路器主触头、主触头接线、主回路导体等主要元件所形成的回路的电阻值。
其作用是在电路过电流及故障短路情况下，通过限制电流的大小，确保系统的安全运行。
2. 测量真空断路器主回路电阻值的方法2.1 球差法测量法球差法是一种常见的测量真空断路器主回路电阻值的方法。
该方法利用电流与电压的关系，通过测量电压降和电流值，计算出主回路电阻值。
2.2 电流比率法测量法电流比率法测量法是另一种常用的测量真空断路器主回路电阻值的方法。
该方法通过将被测真空断路器接入测试设备，利用电流比率的原理，计算出主回路电阻值。
3. 真空断路器主回路电阻值对电力系统的影响3.1 电力系统的稳定性真空断路器主回路电阻值的大小直接影响电力系统的稳定性。
电阻值过大或过小都会导致电力系统的稳定性下降。
合理控制主回路电阻值对于提高电力系统的稳定性至关重要。
3.2 电力系统的工作状态主回路电阻值的变化也会影响电力系统的工作状态。
当电阻值增大时，主回路的损耗会上升，导致能量浪费。
相反，当电阻值减小时，电力系统的灵敏度和稳定性也会下降。
需合理调整主回路电阻值，以确保电力系统的高效运行。
4. 个人观点：主回路电阻值的优化与未来发展从目前的研究和实践来看，主回路电阻值的优化对于电力系统的安全、稳定和高效运行至关重要。
在未来的发展中，我们应继续探索并应用新的材料和技术，以提高真空断路器主回路电阻值的精确度和稳定性。
还应关注如何在系统运行过程中动态调整主回路电阻值，以适应电力系统的不断变化。
总结与回顾：本文首先定义了真空断路器主回路电阻值，并阐述了其在电力系统中的作用和重要性。
浅谈10kV真空断路器导电回路电阻测试
浅谈10kV真空断路器导电回路电阻测试摘要：本文从10kV真空断路器例行电气试验中的导电回路电阻测试项目的意义、测试方法和要求开始，结合此项试验在日常电气试验工作开展中遇到的问题和总结的经验，分析如何更好的做好这项电气试验。
希望通过此次技师鉴定的交流学习得到各位老师、同事及同仁的指导和帮助，以提高自己的技术水平。
关键词：真空断路器；直流电压降法；结果分析；前言作为一个合格的电气试验工必须完全掌握真空短路器导电回路电阻测试的步骤方法、技术要求及测试数据分析。
本文结合日常工作实践粗浅总结了部分经验。
1.直流电压降法测量回路电阻根据《电气设备交接试验标准》GB50150-2006、《电力设备预防性试验规程》（DL/T596-1996）及《输变电设备状态检修试验规程》（Q/GDW168-2008）的规定：对断路器导电回路电阻的测量应采用直流压降法测量，电流不小于100A。
我公司使用保定市金达电气有限公司5501型回路电阻测试仪，试验电流100A，符合规程要求。
直流电压降法的原理是在开关回路中通以直流电流100A时，在回路接触电阻上产生电压降，测量出通过的电流及被测回路上的电压降，通过欧姆定律计算出直流电阻值。
接线如图1所示，测量时，电流用分流器及毫伏表2进行测量及计算，回路电阻压降用毫伏表1测量，回路电阻即可计算测定。
但应注意毫伏表1应接在电流接线端的内侧，以防止电流端头上的电压降引起测量误差。
（图1）直流电压降法测量真空断路器回路电阻示意图2.测试接线10kV真空断路器一般分为固定式和小车式，多数为弹簧操作机构，也有少数早期固定式的为电磁操作机构。
固定式的一般采用电动合闸的方式将断路器合闸，小车式的必须拉出到转移小车上导致自能手动合闸。
在断路器合闸状态，按照回路电阻测试仪说明书理清同一侧（同级性）电流、电压测试线夹，然后连接至断路器进出线铜排（小车开关为动触头咬合棘爪）上。
其中，电压线应尽可能靠近断路器端口的触头端。
20KV柱上真空断路器技术参数
20kV户外柱上真空断路器技术规范1范围本技术规范规定了20kV户外柱上真空断路器的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司20kV系统所需的20kV户外柱上真空断路器。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。
20kV系统中性点接地方式分为二类，Ⅰ类:中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。
2规范性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。
GB 311.1 高压输变电设备的绝缘配合GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 4208 外壳防护等级GB/T 11022 高压开关设备和控制设备标准的共用技术要求DL/T 402 交流高压断路器订货技术条件DL/T 403 12～40.5kV高压真空断路器订货技术条件DL/T 486 交流高压隔离开关订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 615 交流高压断路器参数选用导则Dl/T 884 12kV少维护户外配电开关设备通用技术条件江苏省电力公司苏电生[2002]320号《电力设备交接和预防性试验规程》3使用环境条件3.1 海拔高度1000 m3.2 最高环境温度+ 40 ℃3.3 最低环境温度－25 ℃3.4 日照强度0.1W/cm²（风速：0.5m/s）3.5 最大日温差25K3.6 户内相对湿度日平均值≤95%，月平均值≤90%3.7 最大风速35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。
真空断路器试验规范
真空断路器试验规范真空断路器试验项目及标准1、辅助及控制回路交流耐压试验方法辅助和控制回路交流耐压值为1000V,可采用普通试验变压器或500V兆欧表摇测1min代替,安全措施及注意事项试验中回路中不应有其它工作进行,使用兆欧表测量后应充分放电,试验标准不应有击穿情况2、合闸接触器和分合闸电磁铁线圈的直流电阻和绝缘电阻试验方法使用单臂电桥测量合闸接触器和分合闸电磁铁线圈的直流电阻,使用1000V兆欧表测量绝缘电阻,安全措施及注意事项测量后应充分放电,试验标准1绝缘电阻不低于1MΩ.2直流电阻应符合制造厂规定3、断路器整体和断口间绝缘电阻试验方法使用2500V兆欧表测量真空断路器整体对地和断口间绝缘电阻,安全措施及注意事项1试验时应记录环境温度.2测量后对所测回路进行放电,试验标准交接时、大修后：35kV 3000 MΩ 10kV 1200 MΩ运行中：35kV 1000 MΩ 10kV 300 MΩ4、导电回路电阻试验方法将断路器合闸,将导电回路测试仪试验线接至断路器一次接线端上,电压线接在内侧,电流线接在外侧.如采用直流压降法测量,则电流应不小于100A；安全措施及注意事项接线时应和注意保持与带电设备距离；试验标准导电回路电阻数值应符合制造厂的规定5、合、分闸时间及同期性及合闸弹跳时间试验方法1将断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中,用试验接线将断路器一次各断口的引线接入测试仪的时间通道.2将可调直流电源调至额定操作电压,通过控制断路器特性测试仪,对真空断路器进行分、合操作,得出是各相合、分闸时间及合闸弹跳时间.三相合闸时间中的最大值与最小值之差即为合闸不同期；三相分闸时间中的最大值与最小值之差即为分闸不同期.3试验时也可采用站内直流电源作为操作电源；对于电磁操作机构,应将合闸合控制线接至合闸接触器线圈回路安全措施及注意事项1试验时也可采用站内直流电源作为操作电源；对于电磁操作机构,应将合闸合控制线接至合闸接触器线圈回路.2采用外接直流电源时,应防止串入站内运行直流系统试验标准1合、分闸时间与合、分闸不同期应符合制造厂的规定.2合闸弹跳时间除制造厂另有规定外,应不大于2ms6、合闸接触器及合、分闸电磁铁的最低动作电压试验方法1将直流电源的输出经刀闸分别接入断路器二次控制线的合闸或分闸回路中,在一个较低电压下迅速合上并拉开直流电源出线刀闸,断路器不会动作,逐步提高此电压值,重复以上步骤,当断路器正确动作时,记录此前的电压值.则分别为合、分闸电磁铁的最低动作电压值.2如果存在第二分闸回路,则应同时测量第二分闸电磁铁的最低动作电压试验标准1并联合闸脱扣器应能在其交流额定电压的85％—110％范围或直流额定电压的80%—110％范围内可靠动作；并联分闸脱扣器能在其额定电源电压的65％—120％范围内可靠动作,当电源电压低至额定值的30％或更低时不应脱扣.2在使用电磁机构时,合闸电磁铁线圈的端电压为操作电压额定值的80％关合电流峰值大于50kA时为85％时应可靠动作.7、断路器主回路对地、断口间及相间交流耐压试验方法1 对断路器分别进行三相合闸对地、断口间以及相间进行耐压.2试验电压为：10kV等级为35kV,1min,35 kV等级为80kV,1min.安全措施及注意事项1接线时应注意保持与带电设备距离.2试验过程应有人监护并呼唱,当出现异常情况时,应立即停止试验,降低电压,断开电源,被试品进行接地放电后再对其进行检查,查明原因后,方可继续试验试验标准试验中无击穿、闪络8、灭弧室真空度测试真空度应符合制造厂规定9、测量绝缘拉杆的绝缘电阻10、断路器操作机构检查试验断路器机构分和闸灵活,无卡涩；机械连锁正确,位置指示明显无误；辅助开关动作灵活、接触可靠.真空断路器试验记录审核人：试验员：报告日期：。

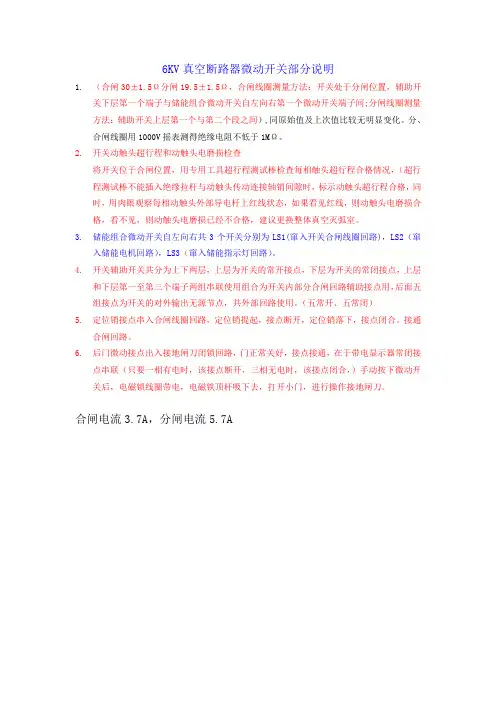

6KV真空断路器微动开关、线圈电阻部分说明
6KV真空断路器微动开关部分说明
1.（合闸30±1.5Ω分闸19.5±1.5Ω，合闸线圈测量方法：开关处于分闸位置，辅助开
关下层第一个端子与储能组合微动开关自左向右第一个微动开关端子间;分闸线圈测量方法：辅助开关上层第一个与第二个段之间）,同原始值及上次值比较无明显变化。
分、合闸线圈用1000V摇表测得绝缘电阻不低于1MΩ。
2.开关动触头超行程和动触头电磨损检查
将开关位于合闸位置，用专用工具超行程测试棒检查每相触头超行程合格情况，（超行程测试棒不能插入绝缘拉杆与动触头传动连接轴销间隙时，标示动触头超行程合格，同时，用肉眼观察每相动触头外部导电杆上红线状态，如果看见红线，则动触头电磨损合格，看不见，则动触头电磨损已经不合格，建议更换整体真空灭弧室。
3.储能组合微动开关自左向右共3个开关分别为LS1(窜入开关合闸线圈回路)，LS2（窜
入储能电机回路），LS3（窜入储能指示灯回路）。
4.开关辅助开关共分为上下两层，上层为开关的常开接点，下层为开关的常闭接点，上层
和下层第一至第三个端子两组串联使用组合为开关内部分合闸回路辅助接点用，后面五组接点为开关的对外输出无源节点，共外部回路使用。
（五常开、五常闭）
5.定位销接点串入合闸线圈回路，定位销提起，接点断开，定位销落下，接点闭合。
接通
合闸回路。
6.后门微动接点出入接地闸刀闭锁回路，门正常关好，接点接通，在于带电显示器常闭接
点串联（只要一相有电时，该接点断开，三相无电时，该接点闭合，）手动按下微动开关后，电磁锁线圈带电，电磁铁顶杆吸下去，打开小门，进行操作接地闸刀。
合闸电流3.7A，分闸电流5.7A。
真空断路器检验规范
真空断路器检验规范1范围本规范规定了12KV真空断路器﹝包括操动机构﹞检验的检验规则、检验要求及方法。
2引用文件GB1984-2003 高压交流断路器产品的监视和测量程序不合格品控制程序产品保证文件检查要求3检验规则3.1总则凡使用在本厂制造的产品上的断路器均应按《产品的监视和测量程序》规定的程序实施进货检验，检验人员应按《产品的监视和测量程序》的规定签发检验结果通知单。
3.2检验依据除本规范外，尚应以下列文件作为检验依据：送检单；证明其质量合格文件；采购合同或技术协议书；供方提供的该型号规格断路器的产品安装使用说明书；GB1984-2003。
3.3检验项目除非设计图样/文件有特殊要求外，通常仅作以下项目检验：供方资格；证明其质量合格的文件；型号规格；外观；出场文件；随机附件3.4检验数量与结果判定按3.3规定的项目进行全数检验，若有一台断路器有一项不合格，判该台断路器不合格，不合格的断路器应按不合格品控制程序规定处置。
4检验要求和方法4.1供方资格供方应是本厂确认的合格供方名录中的产品制造厂。
4.2证明其质量合格文件文件应符合OXJM.688.000要求，以及制造厂出具的该台断路器的出厂检验报告（报告内容中应提供该台断路器机械特性全部项目实测数据）。
4.3型号规格通过下列项目检查、验证查清具体数据和其结构类型；断路器全型号和详细规格应与送检单填写的完全符合。
4.3.1铭牌标志a）型号或系列号；b）额定电压Ｕr12KV;c）额定雷电冲击耐压电压75KVd）额定频率50HZ（铭牌上可以不标）；e）额定电流If）额定短路持续时间g）额定短路开断时间h）额定操作程序，0-3i）分级：不同于E1级，C1级和M1级时才标注说明：M1级表示具有基本的机械寿命（2000次操作的机械型式试验）的断路器。
M2级表示具有延长的机械寿命（10000次操作的机械型式试验）的断路器。
E1级：具有基本的电寿命断路器。
E2级：具有延长电寿命的断路器（在预期使用寿命期间主回路开断用的零件不要维修）。
真空断路器试验方法
真空断路器试验方法一．测量绝缘电阻※在《电气设备预防性试验规程》中，断路器的整体绝缘电阻未做具体规定，可与出厂值及历年试验结果或同类型的断路器作比较来判断。
※断路器的分、合闸线圈及合闸接触器线圈的绝缘电阻值不低于10MΩ※在《进网作业电工培训材料》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ※在《电气设备预防性试验规程》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ2500V兆欧表2．步骤⑴断开断路器的外侧电源开关；⑵验证确无电压；⑶分别摇测A对地、A断口；B对地、B断口；C对地、C断口的绝缘值，并记录；⑷分别摇测A对B；B对C；C对A的绝缘值，并记录；二．测量导电回路及各线圈的直流电阻※断路器的分、合闸线圈及合闸接触器线圈的直流电阻值与产品出厂试验值比较，应无明显差别。
※常见断路器每相导电回路电阻标准（参考值）如下表。
断路器每相导电回路电阻标准（参考值）1．电流、电压表法※ mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶合上K；⑷先调好电流值，再接通mV表；⑸测量3次，求取平均值。
2．平衡电桥法（电桥用法见《进网作业电工培训教材》P320 ※测量时，电压引线尽量靠近触头侧；电流引线在电压线外侧，宜分开不宜重叠※直流双臂电桥法：1～10－5Ω及以下⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶连线；①被测电阻的电流端钮和电位端钮分别与电桥的对应端钮连接②靠近被测电阻的一对线接到电桥的电位端钮；③被测电阻的外侧的一对线接到电桥的电流端钮；⑷测量要尽快，因为测量工作电流较大。
三．交流耐压※导电部分对地耐压，在合闸状态下进行※断口耐压，在分闸状态下进行※若三相在同一箱体中，在进行一相试验时，非被试验相应与外壳一起接地断路器交流耐压试验电压标准1.工具选择Bs试验变压器；R1保护电阻；R2限流、阻尼电阻；G保护间隙（球隙）；A电流表；V电压表；LH电流互感器；Bx被试变压器2.试验接线图被试变压器各绕组短接，非被试绕组均短接接地。
真空断路器导电回路电阻测量方式
真空断路器导电回路电阻测量方式1. 引言1.1 背景介绍真空断路器是一种常见的电气设备，用于在电路中断开或闭合电流。
在电路中，导电回路的电阻是一个重要的参数，影响着电路的性能和稳定性。
准确测量真空断路器导电回路的电阻值是非常重要的。
在实际工程应用中，需要对真空断路器导电回路的电阻进行定期检测，以确保其正常工作。
通过测量电阻值，可以判断导电回路中是否存在故障或损坏，及时进行维修和保养。
电阻测量结果也可以为电路的设计与改进提供参考依据。
研究真空断路器导电回路电阻测量方式对于提高电路的可靠性和安全性具有重要意义。
本文将介绍真空断路器导电回路电阻测量的原理、步骤、测量仪器和方法，以及数据处理和分析方法，展示实验结果，探讨其可行性，并展望未来的研究方向。
1.2 研究目的本研究的目的是探讨真空断路器导电回路电阻测量方式，通过深入研究其原理和步骤，以及运用适当的测量仪器和方法进行实验验证，从而探讨这种测量方式的可行性和有效性。
通过实际的数据处理和分析，我们旨在进一步了解真空断路器导电回路的电阻特性，并展示实验结果，为未来的研究提供可靠的数据支持。
我们希望通过本研究，能够为真空断路器导电回路电阻测量方式的应用和发展提供有力的理论和实践支持，为相关领域的工程技术提供新的思路和方法。
通过本研究，我们也希望能够进一步推动真空断路器导电回路电阻测量技术的发展，为电力系统的稳定运行和设备的安全使用做出贡献。
2. 正文2.1 真空断路器导电回路电阻测量原理真空断路器导电回路电阻测量原理是基于电学原理和Ohm定律进行的。
在导电回路中，电流通过导线、连接器、接头等导电部件时，会产生一定的电阻。
当电流通过这些电阻产生的压降超过一定阈值时，导致断路器跳闸。
量测导电回路电阻是评估回路质量和安全性的重要指标。
实际测量中，可以采用外加电压或电流法进行电阻测量。
外加电压法基于测量回路中加入外部电压，根据回路中的电流和电压关系计算电阻值；外加电流法则是通过加入外部电流，根据回路中的电压和电流关系计算电阻值。
《真空断路器的绝缘电阻测试》
天津铁道职业技术学院调研分析津铁院铁道供电实训设备高电压试验项目（真空断路器的绝缘电阻测试）系部动力系班级电气化1502班姓名指导教师摘要：断路器是电力系统重要的控制和保护设备。
所谓控制作用，就是根据电网运行需要安全可靠地投入或切除相应的线路或电气设备；所谓保护作用，就是在线路或电气设备发生故障时，将故障部分从电网中快速切除，保证电网无故障部分正常运行。
对于输配电线路，往往还要求断路器具备自动重合闸的功能。
近几十年来真空断路器得到了很大的发展。
真空断路器使用高真空作为灭弧和绝缘介质。
断路器的绝缘试验，是通过各种测试手段，判断并掌握断路器的导电部分对地以及断口间的绝缘水平。
由于各种断路器结构特征相差很大，故其试验项目及判断标准不完全一样。
由于我校的实习设备有限，所以主要学习了高压真空断路器的绝缘电阻测试的方法。
本报告着重讲述高压真空断路器的绝缘电阻的测试方法，并对其有效性进行分析。
为今后去太原局工作的我打下良好的基础。
Abstract: circuit breaker is an important control and protection equipment in power system. The so-called control effect, is safe and reliable to run according to the power input or removal of the corresponding line or electrical equipment; the protective effect is in fault line or electrical equipment, the fault part from the grid removed quickly, to ensure grid fault free part of normal operation. For transmission and distribution lines, the circuit breaker is often required to have automatic reclosing function. Vacuum circuit breaker has been greatly developed in recent decades. Vacuum circuit breaker uses high vacuum as arc extinguishing and insulating medium. The insulation test of circuit breaker is to judge and master the insulation level of the conductive part, the earth and the fracture surface of the circuit breaker through various testing methods. Because the structural characteristics of various circuit breakers vary greatly, the test items and the judgment standards are not exactly the same. Because our school's practice equipment is limited, we mainly studied the insulation resistance test method of high voltage vacuum circuit breaker. This report focuses on the test method of insulation resistance of high voltage vacuum circuit breaker, and analyzes its effectiveness. To lay a good foundation for the work of Taiyuan Bureau in the future.关键词：高压真空断路器、绝缘电阻测试、测量仪一引言“真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。
真空断路器试验方法
真空断路器试验方法一．测量绝缘电阻※在《电气设备预防性试验规程》中，断路器的整体绝缘电阻未做具体规定，可与出厂值及历年试验结果或同类型的断路器作比较来判断。
※断路器的分、合闸线圈及合闸接触器线圈的绝缘电阻值不低于10MΩ※在《进网作业电工培训材料》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ试验类别额定电压KV3～15 20～35 63～220 330～500大修后1000 2500 5000 10000运行中300 1000 3000 5000 ※在《电气设备预防性试验规程》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ额定电压KV 3～15 20～35 63～220 330～500 绝缘电阻MΩ1200 3000 6000 100001．工具选择2500V兆欧表2．步骤⑴断开断路器的外侧电源开关；⑵验证确无电压；⑶分别摇测A对地、A断口；B对地、B断口；C对地、C断口的绝缘值，并记录；⑷分别摇测A对B；B对C；C对A的绝缘值，并记录；二．测量导电回路及各线圈的直流电阻※断路器的分、合闸线圈及合闸接触器线圈的直流电阻值与产品出厂试验值比较，应无明显差别。
※常见断路器每相导电回路电阻标准（参考值）如下表。
断路器每相导电回路电阻标准（参考值）断路器型号电阻值μΩ断路器型号电阻值μΩSN－10，SN1－10 <95 DW8－35 250SN2－10 95 DW3－110G 1600－1800SN2－10G 75 DW3－220 1200SN3－10 26 DW6－35 < 450SN10－10Ⅱ，SN10－10Ⅱc ≤60 ZN－10 ≤150SN10－10Ⅲ≤17 ZN4－10/1000－16 100SN10－35， SN10－35C ≤75 QF－63 ≤400（每相）SW2－35， SW2－35C <70 QF－110 ≤400（每相）SW3－35（额定电流600A）550 CN2－10（额定电流600A）250SW3－110 160 CN2－10（额定电流1000A）120SW3－110G 180 LW－220 ≤250SW4－220 600 ZN4－10K/11000－16 100SW6－110 180 KW1－110 150SW6－220（额定电流）450 KW1－220 400SW6－330，SW6－330I ≤600 KW2－220 170SW7－220 ≤190 KW3－110 45DW1－35 550 KW3－220 110DW2－110 800 KW4－110A 60DW2－220 1520 KW4－220，KW4－220A 130DW3－110 1100－1300 KW3－35 200 1．电流、电压表法※ mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶合上K；⑷先调好电流值，再接通mV表；⑸测量3次，求取平均值。
电气试验指导之断路器试验
电气试验指导之断路器试验电气试验指导之断路器试验3.1 断路器绝缘电阻试验试验对象：断路器合闸后绝缘电阻试验目的：检验断路器合闸后灭弧室、主绝缘和提升杆是否发生受潮，劣化变质等缺陷。
试验仪器：高压数字兆欧表（DM100C）、电源盘、放电棒。
接线图：（1）相对地2）断口间试验步骤：（1）真空断路器本体与断口的绝缘电阻1. 试验前对兆欧表本身进行检查，将兆欧表水平放稳。
1）接通整流电源型兆欧表电源或摇动发电机型兆欧表在低速旋转时，用导线瞬时短接L 和E端子，其指示应为零。
2）开路时，接通电源或兆欧表达额定转速时，其指示应指∞。
3）断开电源，将兆欧表的接地端与被试品的地线连接。
4）兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空（不接试品），再次接通电源或驱动兆欧表，兆欧表的指示应物明显差异。
2. 将断路器置于分闸状态。
3. 接地线接至兆欧表的E端。
4. 断路器端口下部引线端子短接后接至兆欧表的L端。
5. 断路器端口上部引线端子短接后通过专用线接地。
6. 检查试验接线正确，工作人员与施加电压部位保持足够安全距离，操作人员征得负责人许可之后，开始测量。
7. 打开电源开关，根据被试品电压等级选择表记电压量程，此处选择电压量程为2500V，开始测量。
8. 测试数据稳定，停止测量，读取并记录15s和60s时测得的绝缘电阻值。
9. 测试仪放电完毕后关机，用放电棒对被试品放电。
10.填写试验数据。
试验结果：（1）相对地A B C绝缘电阻值200+G200+G200+G （2）断口间A B C绝缘电阻值200+G200+G200+G试验标准：试验项目例行试验标准（基准周期：3年）交接试验标准绝缘电阻测量断口间绝缘电阻以及整体对地绝缘电阻≥3000 MΩ，且无显著下降绝缘电阻值测量参照制造厂规定试验周期：3年注意事项：1.戴好安全帽，穿好绝缘鞋；2.实验前检查断路器外壳接地；3.电源、电源盘的验电；4.接线先接地线后架高压线，高压线要扣紧测量断口；5.加压2500V至少1分钟，记录电阻值；6.实验启动前注意呼唱，拉好安全围栏，警示牌，警示灯；7.试验结束先放电、再拆高压线，最后拆接地线；8.收拾东西，打扫场地，工完料尽场地清3.2 断路器回路电阻试验试验对象：真空断路器回路电阻测量试验试验目的：测量在合闸状态下导电回路的接触电阻，检查回路有无接触性缺陷，是否接触良好，端口有摩擦，接触面是否存有氧化层试验仪器：回路电阻测试仪采用100A试验步骤：1. 导电回路电阻测量应在合上断路器状态下进行。
简析真空断路器回路电阻测量误差产生的原因
简析真空断路器回路电阻测量误差产生的原因引言电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值。
断路器是电力系统重要的电气设备，国标GB763、GB50150和电力行业标准DL/T596对断路器导电回路电阻的测量均作了规定：在出厂试验、交接试验和预防性试验中均属于必检项目。
电阻值是否符合产品技术条件的规定，是判断其导电回路、触头等是否接触良好或连结可靠的重要依据。
1导电回路电阻测量原理和方法1.1 断路器导电回路电阻的原理测量真空断路器每相导电回路电阻，实质上是检验动、静触头之间接触电阻的变化，进而判断触头是否良好。
断路器导电回路直流电阻，实际上包括套管导电杆电阻、导电杆与触头连接处电阻和动、静触头之间的接触电阻。
前两者基本是固定值，而动、静触头之间的接触电阻，由于各种因素的影响（如触头表面氧化、触头之间残存有机械杂物或碳化物、接触压力下降，接触面积减小、短路电流烧伤等），常常有所变化。
1.2回路电阻相关规程的技术标准《GB50150-2006电气装置安装工程电气设备交接试验标准》要求，每相导电回路的电阻值测量，宜采用电流不小于100A的直流压降法。
测试结果应符合产品技术条件的规定。
《DL/T596-1996电力设备预防性试验规程》要求运行中自行规定，建议不大于1.2倍出厂值。
2影响测量误差的因素测量误差主要分为三大类：系统误差、随机误差、粗大误差。
测量工作是在一定条件下进行的，外界环境、观测者的技术水平和仪器本身的构造的不完善等原因，都可能导致测量误差的产生，通常把测量仪器、观测者的技术水平和外界环境三个方面综合起来，称为观测条件。
2.1导电回路电阻测量误差的分析从断路器内部结构上着相关部件的特性的分析。
2.1.1导流部分导流部分是由动主触头、动弧触头、静主触头、静弧触头，上接线端、下接线端及过渡触头、压气缸及喷嘴、提升杆组成。
动、静主触头是导流部分主要元件，它的工作面均是铜银复合材料精制而成，其电阻率小，导电性能强。
真空断路器技术参数
目录高压真空断路器ZN12-12型户内高压真空断路器………………………………………ZN12-40.5型户内高压真空断路器………………………………………ZN65-12型户内高压真空断路器………………………………………VS1-12型户内高压真空断路器…………………………………………ZN28-12型户内高压真空断路器………………………………………ZN28A-12型户内高压真空断路器………………………………………ZW32-12型户外高压真空断路器………………………………………ZN12-12户内高压真空断路器一、概述ZN12-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。
本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。
本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
二、使用环境条件海拔高度：低于1000m。
环境温度：最高+40℃，最低-25℃。
相对湿度：日平均不大于95%，月平均不大于90%。
地震烈度：低于8°。
无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。
注：合闸速度指触头最后6mm 时的平均速度 分闸速度指触头刚分6mm 时的平均速度 采用小型化纵磁场灭弧室每相回路电阻≤40μΩ四、 产品外形及安装尺寸A 向机械联锁孔位置ZN12-40.5 户内高压真空断路器一、 概述ZN12-40.5型真空路器为额定电压40.5kV 、三相交流50Hz 的户内高压开关设备，是引进德国西门子公司3AF 技术的国产化产品。
本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。
本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
断路器 绝缘电阻 标准
断路器绝缘电阻标准断路器是一种用于在电路中断开或接通电流的电器设备，它在电路中起着非常重要的作用。
而绝缘电阻则是指材料或器件在特定条件下的绝缘性能。
在电气设备和电路中，绝缘电阻的标准也是非常重要的，它直接关系到设备的安全性和可靠性。
本文将对断路器和绝缘电阻的标准进行详细介绍。
首先，我们来谈谈断路器的标准。
断路器的标准主要包括其额定电流、额定电压、短路保护能力、使用环境条件等。
在国际上，断路器的标准主要由国际电工委员会（IEC）制定，而在中国，断路器的标准则由国家标准化管理委员会负责制定。
断路器的标准化可以保证其在不同设备和系统中的互换性和通用性，从而确保电气设备和电路的安全运行。
其次，我们来看看绝缘电阻的标准。
绝缘电阻的标准主要包括测试方法、测试条件、测试结果的评定等。
在国际上，绝缘电阻的标准同样由国际电工委员会（IEC）制定，而在中国，绝缘电阻的标准则由国家标准化管理委员会负责制定。
绝缘电阻的标准化可以保证电气设备和电路在不同环境条件下的绝缘性能一致，从而确保设备和系统的安全可靠运行。
在实际应用中，断路器和绝缘电阻的标准化对于电气设备和电路的设计、生产、安装和运行都具有重要意义。
首先，它可以为设备和系统的选型和配置提供依据，确保设备和系统在设计阶段就具有良好的性能和可靠性。
其次，它可以为设备和系统的生产和制造提供统一的质量标准，确保设备和系统在生产过程中就具有良好的质量和稳定性。
再次，它可以为设备和系统的安装和调试提供统一的检验标准，确保设备和系统在安装和调试过程中就具有良好的安全性和可靠性。
最后，它可以为设备和系统的运行和维护提供统一的监测标准，确保设备和系统在运行和维护过程中就具有良好的稳定性和可维护性。
总之，断路器和绝缘电阻的标准化是电气设备和电路领域中非常重要的工作，它关系到设备和系统的安全性和可靠性，关系到人们的生命财产安全。
因此，我们每个人都应该重视断路器和绝缘电阻的标准化工作，从自身做起，共同维护电气设备和电路的安全运行。
