GL-ZDRQ系列直流油泵电机软启动控制柜说明书(20101224改)
直流润滑油泵控制箱说明书(操作说明书)

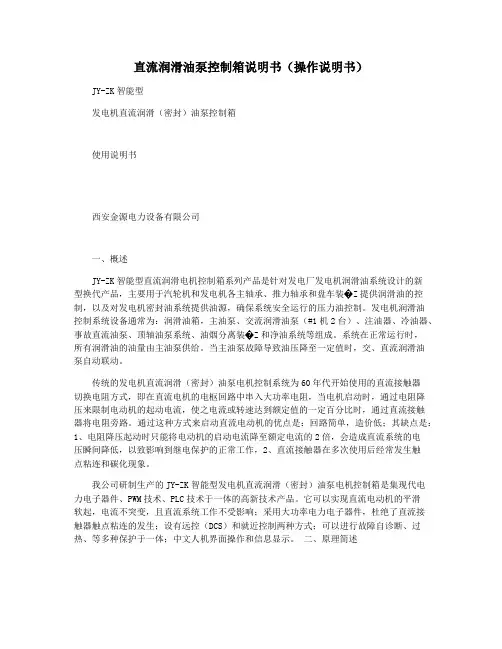

直流润滑油泵控制箱说明书（操作说明书）JY-ZK智能型发电机直流润滑（密封）油泵控制箱使用说明书西安金源电力设备有限公司一、概述JY-ZK智能型直流润滑电机控制箱系列产品是针对发电厂发电机润滑油系统设计的新型换代产品，主要用于汽轮机和发电机各主轴承、推力轴承和盘车装�Z提供润滑油的控制，以及对发电机密封油系统提供油源，确保系统安全运行的压力油控制。
发电机润滑油控制系统设备通常为：润滑油箱，主油泵、交流润滑油泵（#1机2台）、注油器、冷油器、事故直流油泵、顶轴油泵系统、油烟分离装�Z和净油系统等组成。
系统在正常运行时，所有润滑油的油量由主油泵供给。
当主油泵故障导致油压降至一定值时，交、直流润滑油泵自动联动。
传统的发电机直流润滑（密封）油泵电机控制系统为60年代开始使用的直流接触器切换电阻方式，即在直流电机的电枢回路中串入大功率电阻，当电机启动时，通过电阻降压来限制电动机的起动电流，使之电流或转速达到额定值的一定百分比时，通过直流接触器将电阻旁路。
通过这种方式来启动直流电动机的优点是：回路简单，造价低；其缺点是：1、电阻降压起动时只能将电动机的启动电流降至额定电流的2倍，会造成直流系统的电压瞬间降低，以致影响到继电保护的正常工作，2、直流接触器在多次使用后经常发生触点粘连和碳化现象。
我公司研制生产的JY-ZK智能型发电机直流润滑（密封）油泵电机控制箱是集现代电力电子器件、PWM技术、PLC技术于一体的高新技术产品。
它可以实现直流电动机的平滑软起，电流不突变，且直流系统工作不受影响；采用大功率电力电子器件，杜绝了直流接触器触点粘连的发生；设有远控（DCS）和就近控制两种方式；可以进行故障自诊断、过热、等多种保护于一体；中文人机界面操作和信息显示。
二、原理简述采用新型脉宽调制方式控制电力电子主控器件大功率半导体的导通与关断，以PLC为核心管理控制，利用电压负反馈形成闭环控制，进行对直流电压线性调节。
根据比例积分调节实现无静差调速作用，实现直流电机可靠的软启动。
【CN209472574U】一种直流油泵电机的软启动控制柜【专利】
实用新型内容 [0005] 本实用新型的目的在于提供一种直流油泵电机的软启动控制柜，本实用新型实现 了带载状态下电 机的软起和软停功能 ，限 制最大浪涌电 流的 产生 ，解决了控制柜与直流屏 较远 ，直流母线上寄生的 对 油泵电 机 启动过程中造成的高频干扰的电 磁兼容问 题 ，可以 解 决现有技术中的问题。 [0006] 为实现上述目的，本实用新型提供如下技术方案： [0007] 一种直流油泵电机的软启动控制柜，包括柜体和柜门，柜体通过合页安装柜门，所 述柜体顶部的四个拐 角均设有吊 环 ，柜体的 侧面开设有散热格栅 ，所述柜门的 正面设有操 作按钮和显示屏，所述柜体的内部安装有框架，框架通过上下平行分布的隔板隔开成四个 大小不一的 腔室 ，所述框架的 最下方设有安装在柜体上的 主控板 ，所述框架的 最下方的 腔 室内并 列安装有浪 涌保 护器 ，浪 涌保 护器与主控板电 连接 ，所述浪 涌保 护器上方的 腔室内 安装有IGBT斩波控制器，所述IGBT斩波控制器与浪涌保护器电连接，所述IGBT斩波控制器 上设有TC端子，IGBT斩波控制器采用螺丝安装斩波控制模块，所述IGBT斩波控制器上方的
权利要求书1页 说明书4页 附图5页
CN 209472574 U
CN 209472574 U
权 利 要 求 书
1/1 页
1 .一种直流油泵电机的软启动控制柜，包括柜体(1)和柜门(2) ，柜体(1)通过合页安装 柜门(2) ，其特征在于：所述柜体(1)顶部的四个拐角均设有吊环(11) ，柜体(1)的侧面开设 有散热格栅(12) ，所述柜门(2)的正面设有操作按钮(21)和显示屏(22) ，所述柜体(1)的内 部安装有框架(3) ，框架(3)通过上下平行分布的隔板(31)隔开成四个大小不一的腔室，所 述框架(3)的最下方设有安装在柜体(1)上的主控板(4) ，所述框架(3)的最下方的腔室内并 列安装有浪涌保护器(5) ，浪涌保护器(5)与主控板(4)电连接，所述浪涌保护器(5)上方的 腔室内安装有IGBT斩波控制器(6) ，所述IGBT斩波控制器 (6) 与浪涌保护器 (5)电 连接 ，所述 IGBT斩波控制器(6)上设有TC端子(61) ，IGBT斩波控制器(6)采用螺丝安装斩波控制模块 (62) ，所述IGBT斩波控制器(6)上方的腔室内并排安装有熔断器(7)，所述熔断器(7)与IGBT 斩波控制器(6)电连接，熔断器(7)上方的腔室内安装断路器(8) ，所述断路器(8)与熔断器 (7)电连接。
直流电机软启动控制柜技术要求
河北大唐国际丰润热电有限责任公司主机直流事故油泵电机软启动控制改造技术规范2011年7 月1.1一般规定1.1.1本技术规范适用于河北大唐国际丰润热电有限责任公司的主机直流事故油泵电机软起动成套装置。
它包括设备的功能设计、结构、性能、安装、试验和检修等方面的技术要求。
卖方须提供中文标书，并以中文标书为准。
对满足或性能高于技术要求的应着中注明。
1.1.2卖方必须有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。
1.1.3本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合GB和IEC最新版本的标准和本技术规范，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.1.4卖方应提供高质量的设备。
设备制造商应是国家电力公司成套设备局与部电力规划设计总院共同发布的《火电机组主要辅机推荐厂家名录》所推荐的厂商，或由国家电力公司安全运行与发输电部（包括电力工业部原安全生产协调司）颁发入网许可证的厂商。
卖方应提供高质量的设备，这些设备应是技术先进并经过两台三年以上成功运行实践证明是成熟可靠的产品。
卖方应具有5年以上设计、制造同类设备的历史并有3年以上良好的运行经验，在安装调试运行中未发现重大的设备质量问题或已有有效的改进措施。
1.1.6卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。
卖方应提供所使用的标准。
本技术规范所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.1.7在签订合同之后，买方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.1.8中标确认后3日内，卖方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，供买方确认。
1.1.9设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
高压电机软启动说明书
TGQ1-3000/10高压交流电机软起动装置说明书在安装、运行、维护高压交流电机软起动装置之前，请仔细阅读本手册。
注意事项危险事项：如不按规定操作可能导致危害人生安全的事故。
高压交流电机软起动装置接入电源后，柜内会带高电压。
运行中如打开软起动装置的大门，软起动装置将跳闸、报警、停止工作。
但即使在电机停止运行状态，其输入端仍带有高电压。
必须断开软起动装置的前级输入电源，确认软起动装置从高压隔离后，方可打开软起动装置的前、后大门。
在对软起动装置的高压部分进行任何维护、维修之前，必须将软起动装置的高压部分可靠接地。
软起动装置的控制电路板及控制线路带有220V交流电压，接触控制电路板及控制线路的端头有触电的危险。
软起动装置的柜体必须可靠接地。
警告事项：如不按规定操作可能导致危害设备安全的事故。
无功补偿装置—用于提高电机功率因数的无功补偿装置的接入，可能损坏软起动装置的可控硅元件，用户如需接入无功补偿装置，请务必在订购软起动装置时向厂商说明。
输入输出—软起动装置的输入、输出端不得接反，否则将损坏软起动装置。
连续起动—超过规定的连续起动，将使软起动装置的可控硅元件超温，最终将其损坏。
环境—软起动装置的设计工作环境为室内、常温、无污染及腐蚀，用户有特殊的要求请在订购时向厂商说明。
目录第一章绪论 (3)第二章安装 (10)第三章起动 (12)第四章维护及故障排除 (16)第一章 绪论1.1 概述软起动装置是用来控制交流电机起动的设备，它的主要构成是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。
TGQ1型软起动装置是为高压交流电机的起动而设计的，其型号字母代表的意义如下：1.2 技术指标和性能负载种类 三相中压异步电机、同步电机交流电压 10kV +10%-15%功率 3000kW容量 连续：130%控制器标称值短时：400%控制器标称值/30秒200%控制器标称值/60秒连续起动：最大4次/小时，两次启动至少间隔15分钟 频率 50Hz±2Hz主回路组成 36 SCRS瞬时过电压保护 复合过电压保护器及dv/dt吸收网络冷却 空气对流冷却旁路接触器 具有直接起动容量的接触器。
软启动柜正式说明书

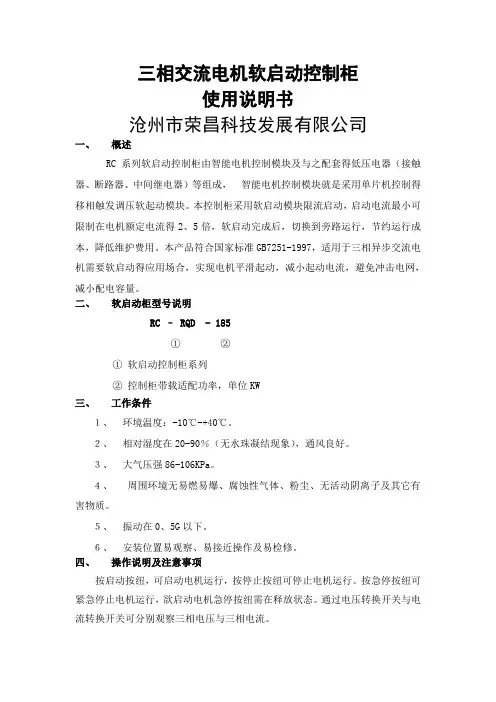

三相交流电机软启动控制柜使用说明书沧州市荣昌科技发展有限公司一、概述RC系列软启动控制柜由智能电机控制模块及与之配套得低压电器（接触器、断路器、中间继电器）等组成，智能电机控制模块就是采用单片机控制得移相触发调压软起动模块。
本控制柜采用软启动模块限流启动，启动电流最小可限制在电机额定电流得2、5倍，软启动完成后，切换到旁路运行，节约运行成本，降低维护费用。
本产品符合国家标准GB7251-1997，适用于三相异步交流电机需要软启动得应用场合，实现电机平滑起动，减小起动电流，避免冲击电网，减小配电容量。
二、软启动柜型号说明RC – RQD - 185①②①软启动控制柜系列②控制柜带载适配功率，单位KW三、工作条件１、环境温度：-10℃-+40℃。
２、相对湿度在20-90％（无水珠凝结现象），通风良好。
３、大气压强86-106KPa。
４、周围环境无易燃易爆、腐蚀性气体、粉尘、无活动阴离子及其它有害物质。
５、振动在0、5G以下。
６、安装位置易观察、易接近操作及易检修。
四、操作说明及注意事项按启动按纽，可启动电机运行，按停止按纽可停止电机运行。
按急停按纽可紧急停止电机运行，欲启动电机急停按纽需在释放状态。
通过电压转换开关与电流转换开关可分别观察三相电压与三相电流。
软启动柜设泵温过高、吸压过低、排压过高三个报警，在面板用指示灯显示，同时停止电机运行。
当故障源消除后，控面板上得复位按纽，恢复到准备运行状态。
注意事项：面板上设‘启动’与‘运行’两个指示灯，电机刚启动时，‘启动’灯亮，正常运行后，‘运行’灯亮，如在启动后，‘启动’灯始终点亮在3分钟以上，须立即停机检查并通知厂家检修，否则可能会造成人身或财物损失。
软启动柜内设电机保护器，如在运行过程中突然停机，应检查电机或电源就是否缺相、过流等故障,无故障后，可复位电机保护器，然后启动注水泵。
五、安装控制柜安装位置应符合本说明书中关于工作条件得说明。
控制柜安装时要注意下面几点：a)按电气设备得国家安装技术标准及规定配线安装；b)控制柜柜体与接地端子一定要重复接地，接地点严禁接在燃气管道上，并接地电阻不大于10Ω，并接地线应符合国家标准规定；c)总电源到控制柜得电源端子间一定要单独设置一只容量足够得空气开关；d)要确保电源容量足够。
直流油泵控制柜说明书
PI-ZK型直流润滑油泵控制柜产品使用说明书陕西普联电气有限公司直流润滑油泵控制系统一、主要功能与特点●直流润滑油泵系统往往在发电机组出现故障时启动的备用装置。
●采用现代电力电子器件、PWM技术、PLC技术于一体的无级调速系统，启停时对直流系统无冲击；●平衡电抗器与电容器的使用，使得电流输出平稳；容性直流输入母线的使用，抑制高频过冲脉冲●实现直流电动机的平滑软起，电流不突变，不对主厂房直流系统造成任何影响。
●控制器采用插拔式结构，便于安装检修●过流保护使得输出电流被限制在安全运行设定值，同时报警二、主要技术指标●工作电压DC 220V●智能监控，起动电流限制在额定电流的1.2倍以内。
●集直流电动机的过热、过流、过载、短路等多种保护于一身。
●人性化的中文人机界面。
●全中文故障信息显示和存贮。
●故障自诊断。
●多种信号输出（无源接点、RS485、4-20mA）。
●直流母线启动停止电压纹波最大值20V●室温下运行2小时，散热片温升小于摄氏25度三、运行控制方式●DCS控制：由上位机发出指令实现启停控制●母管控制：系统通常处于待机状态，油压低时自动启动运行●热工控制：热工控制台控实现启停控制●就地控制：在本地可通过手动操作转换开关控制启停四、运行状态控制●上电自检：当给控制柜提供220V直流电源，并合上机柜内的空气开关，系统将进行一次自检过程。
风扇电源启动，励磁继电器LJA、LJB闭合，控制继电器BJ也上电，向主控室送出合闸状态指示。
延时数秒后，风扇停止，励磁继电器LJA、LJB断开，控制继电器BJ断开，合闸指示结束，系统处于待机状态。
●待机状态：系统自检完成后将处于待机状态，等待主控室（或本地）的启动控制操作。
此时，继电器JJ带电，常开接点闭合并送到主控室被监视；系统的控制电路始终带电，而就地绿灯亮表示装置正处于待机状态；励磁继电器LJA、LJB断开，电枢电压为0，直流电机处于停机状态。
●启动控制：按启动按钮，装置开始软起动过程，首先励磁继电器LJA、LJB上电，对直流电机施加励磁，风扇启动运行；延时2秒后，电机开始软启动，经8秒左右后电机达到满速状态；继电器BJ 上电，同时送出两组信号，一组控制就地绿灯灭，而就地红灯点亮，表示装置处于运行状态；另一组送出到主控制室被监视。
软启动控制柜说明书
软启动控制柜使用说明书江苏亚太泵阀有限公司软启动控制柜该装置主要由软启动器、断路器、交流接触器、热继电器、控制继电器和信号按钮等组成。
该装置的核心部件是软启动器，它是采用电力电子技术、微处理器技术及现代控制理论生产的具有国际先进水平的新型节能产品。
它与目前国内仍大量使用的传统的继电器控制方式的磁控式、自耦式及星/三星转换等降压起动器相比，具有下述十分显著的特点，并且是这些传统的降压起动器的理想换代产品。
1、降低电机启动电流，降低配电容量，避免增容投资。
2、降低启动机械应力，延长电动机及相关设备的使用寿命。
3、灵活控制启动电流和转矩，启动参数可视负载调整，以达到最佳启动效果。
4、多种启动模式及保护功能，易于改善工艺，保护设备。
5、高度集成的Intel微处理器控制系统，性能可靠。
6、大电流无触点交流开关无级调压，调节范围宽，过载能力强。
7、产品可作频繁或不频繁启动，且频繁启/停，无机械损坏现象。
8、适应启动的各种变化，增加了应用的灵活性，具有软停止控制和制动控制，延长电机寿命。
软启动器是由六个晶闸管组成的软启动——软停止单元，可以控制三相异步鼠笼式电机的启动和停车，其主要结构是一组串接于电源被控电机之间的三相反并联晶闸管及其电子控制电路，利用晶闸管移相控制原理，控制三相反并联晶闸管的导通角，使被控电机的输入电压按不同的要求而变化，从面实现不同的起动功能。
起动时，使晶闸管的导通角从零开始，逐渐前移，电机的端电压人零开始，按预设函数关系逐渐上升，直至达到满足启动转矩而使电动机顺利启动，再使电机全电压运行。
这就是软启动控制器的工作原理。
另外，异步电动机在软启动过程中，软启动控制器是通过控制加到电动机上的平均电压来控制电动机的启动电流和转矩的，启动转矩逐渐增加，转速也逐渐增加。
另外，电机电压是受相位分割原理控制的，每个相位中的两个晶闸管执行电源转换，能使启动装置处理高的起动转矩及经常性的起动和关闭，内置式电流互感测定电机电流，为电机启动的恒定电流控制提从反馈，同时也为许多电机保护及应用保护功能提供反馈。
ZK-RQ电机软启动控制板使用说明
ZK-RQ电机软启动控制板使用说明一、主要特点1.采用可控硅触发专用大规模集成电路和先进单片机相结合对可控硅可靠的自动数字触发。
2.初始启动电压：用户根据负载不同可通过DIP开关方便地实现130V、160V、190V、220V四种选择。
3.启动时间：用户根据电机转矩和限流情况可通过DIP1开关方便地实现5秒、10秒、15秒、20秒、30秒、40秒、50秒、60秒八种启动时间选择。
4.软停选择：可通过DIP1开关方便地选择自由停止和软停止。
软停时间可选择。
泵类电机软停时可有效的防止液流冲击产生的水锤现象。
5.软停时间：根据电机使用的实际情况可通过DIP1开关方便地实现5秒、10秒、15秒、20秒、30秒、40秒、50秒、60秒八种软停时间选择。
6.旁路选择：可通过DIP2开关方便地选择是否有旁路输出。
当有旁路输出时完成软启动过程后，退出可控硅组件，由旁路接触器工作。
7.缺相保护：进线缺相时，上电后不运行且缺相指示和报警输出；出线缺相时，运行后立刻检测出缺相，停止运行且进行缺相指示和报警输出。
8.过流保护：当过流一定时间时停止运行且过流指示和报警输出。
过流值的大小可通过板子上的过流调节电位器方便地调节。
9.硅穿保护：当可控硅有击穿的，上电后不运行且硅穿指示和硅穿报警继电器输出，可利用此继电器来切断输入电源。
10.主电路采用六只可控硅反并联的形式。
11.触发脉冲形式：15KHz脉冲列。
12.触发板尺寸：222mm×193mm×35mm。
二、使用与调整1.XT4接线端子的A1、A2、A3和G0分别接三个电流互感器0～5A的电流信号（G0为三个电流互感器的公共端），用来判断输出缺相和过流。
2.XT2和XT3接线端子的G1、K1、G2、K2、G3、K3、G4、K4、G5、K5、G6、K6分别接A、B、C三相的六个可控硅的触发极和阴极。
3.XT1接线端子的J41、J42为硅穿保护继电器的两个常开触点输出。
RQ100系列低压软起动器说明书
ＲＱ１００系列低压软起动器中文液晶显示型RQ100-CB系列外置旁路型、RQ100-CA系列内置旁路型中文液晶软起动器前言文件编号：A/B-V3.2-14版本编号：V32修订编号：15发行日期：2020-05-101.概述本手册适用于：RQ100-CB系列外置旁路型、RQ100-CA系列内置旁路型软起动器产品。
它可以帮助您解决使用过程中的疑问，正确安装、调试和使用产品。
在商标和商业拥有权已注册的情况下，孚瑞肯电气（深圳）有限公司保留对此文件的最终解释权。
任何不合理的应用，特别是由第三方再生产和发布，是不允许的。
该文件已被仔细检查过。
但是，若用户发现有误，请尽快告知我们。
手册里的参数仅是用来描述产品，为了满足顾客的需要，孚瑞肯电气（深圳）有限公司在不断地改进产品，以达到最新技术标准。
2.安全性用户应注意手册里所提到的警告、信息提示和注明。
软起动器只允许由认可资格的专业技术人员安装或指导安装。
应保证负载电机功率、规格与本软起动器匹配。
严禁在软起动器的输出端（U、V、W）接电容器。
软起动器输入和输出连线应用绝缘胶带包好。
软起动器外壳必须可靠接地。
设备维修时，必须先切断电源。
本手册是软起动器的一部分，并应把它作为操作人员使用产品的指南。
在安装或调试之前应先仔细阅读本手册。
3.安全标志警告、信息提示和注明◆注意表示可能导致人员受伤。
◆警告表示可能导致软件的损坏或设备的损坏。
◆注明提醒用户相关的事实和情况。
目录1.软起动器的作用及特点 (1)2.产品型号及检查 (2)3.使用条件及安装 (3)3.1使用条件 (3)3.2安装要求 (3)4.工作原理 (5)5.基本接线及外接端子 (6)5.1a RQ100-CB列外置旁路型软起动器基本接线示意图 (6)5.1b RQ100-CA系列内置旁路型软起动器基本接线示意图 (7)5.2外接端子说明 (8)5.3主回路接线 (8)5.4外接端子接线 (9)6.控制模式 (10)6.1电压斜坡控制模式 (10)6.2限流软起动控制模式 (10)6.3停车控制模式 (11)7.操作键盘 (12)7.1操作键盘说明 (12)7.2按键功能说明 (12)8.参数功能表 (13)9.参数设置 (15)9.1起动模式的设置 (15)10.故障保护及显示 (16)10.1故障显示及处理方法 (16)10.2过载 (17)11.设备的试运行 (18)附录一：RQ100-CB系列外置旁路型结构尺寸(AC380V) (19)附录二：RQ100-CA系列外置旁路型结构尺寸(AC380V) (20)附录三：RQ100-CA/CB系列低压软起动器MODBUS通讯协议 (21)1.软起动器的作用及特点RQ100-CA/CB系列中文汉显软起动器是采用电力电子技术、微处理器技术及现代控制理论设计生产的具有当今国际先进水平的新型起动设备。
JLRQ系列低压软起动器说明书
JLRQD系列高性能数字式低压节电软起动器使用手册目录前言 (2)1 低压软起动器的检查、保修规则与型号说明 (3)2 低压软起动器基本原理 (4)3 技术参数 (5)4 安装 (6)5 运行 (12)6 功能说明一览表 (13)7 功能详细说明 (15)8维修检查 (19)9应用指南 (22)10用户参数设定表 (26)11附录：低压软起动器计算机控制系统 (27)安全注意事项警告！只有专业技术人员允许安装JLRQD系列软起动器。
警告！必须保证电动机与JLRQD系列软起动器匹配合适，安装时，请务必按使用手册操作。
警告！不允许将电源线接到软起动器输出端（U．V．W）。
警告！软起动器外壳请牢固可靠接地。
警告！维修设备时，必须断开电源线。
警告！不允许软起动器的输出端U、V、W连接电容器。
前言JLRQD系列高性能数字式软起动器是成都佳灵电气制造有限公司继中压、高压IGBT变频器后开发的新产品，采用高压大电流 SCR 模块作电力电子开关，16位单片机数字波形自动生成技术，先进的电压双斜坡型和限流型软起动方式。
其特点是起动电流平滑，起动时间可设定或自动调整，起动力矩可设定选择，具有软起动和软停车功能，节能运行功能，防振荡功能，可直接控制电动机运行，不需另加配电控制柜，同时控制板上配臵了微机通讯接口，便于实现群控。
JLRQD系列软起动器在节能运行时，最大节电率可达60％，平均节电15％。
有效地解决了电动机轻载节能运行问题。
成功解决了电动机起动时造成的较大起动电流对电网的影响和供电线路损耗增大以及对机械设备冲击等问题。
广泛应用于冶金、化工、建筑、水泥、矿山、环保等所有工业领域的电机传动设备，是传统的星三角起动、电抗器起动、自耦减压起动器最理想的更新换代产品。
JLRQD系列软起动器以其功能强大、产品可靠、体积小巧、安装方便、适用、实惠。
已经成功应用于各种行业的各类负载：水泵风机、抽油机、压缩机、橡胶搅拌机、传送带、深井泵破碎机、挤压成型机、球磨机等。
软启动操作使用说明
A-B软启动器操作使用说明一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5 四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅7 六．常用参数及说明┅┅┅┅┅8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。
起动加速时间在0—30S之间，由用户自行调节。
起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。
（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。
限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。
在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。
3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。
4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在0.0—2.0S之间设定。
我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。
直流油泵控制柜说明书
PI-ZK型直流润滑油泵控制柜产品使用说明书陕西普联电气有限公司直流润滑油泵控制系统一、主要功能与特点●直流润滑油泵系统往往在发电机组出现故障时启动的备用装置。
●采用现代电力电子器件、PWM技术、PLC技术于一体的无级调速系统，启停时对直流系统无冲击；●平衡电抗器与电容器的使用，使得电流输出平稳；容性直流输入母线的使用，抑制高频过冲脉冲●实现直流电动机的平滑软起，电流不突变，不对主厂房直流系统造成任何影响。
●控制器采用插拔式结构，便于安装检修●过流保护使得输出电流被限制在安全运行设定值，同时报警二、主要技术指标●工作电压DC 220V●智能监控，起动电流限制在额定电流的1.2倍以内。
●集直流电动机的过热、过流、过载、短路等多种保护于一身。
●人性化的中文人机界面。
●全中文故障信息显示和存贮。
●故障自诊断。
●多种信号输出（无源接点、RS485、4-20mA）。
●直流母线启动停止电压纹波最大值20V●室温下运行2小时，散热片温升小于摄氏25度三、运行控制方式●DCS控制：由上位机发出指令实现启停控制●母管控制：系统通常处于待机状态，油压低时自动启动运行●热工控制：热工控制台控实现启停控制●就地控制：在本地可通过手动操作转换开关控制启停四、运行状态控制●上电自检：当给控制柜提供220V直流电源，并合上机柜内的空气开关，系统将进行一次自检过程。
风扇电源启动，励磁继电器LJA、LJB闭合，控制继电器BJ也上电，向主控室送出合闸状态指示。
延时数秒后，风扇停止，励磁继电器LJA、LJB断开，控制继电器BJ断开，合闸指示结束，系统处于待机状态。
●待机状态：系统自检完成后将处于待机状态，等待主控室（或本地）的启动控制操作。
此时，继电器JJ带电，常开接点闭合并送到主控室被监视；系统的控制电路始终带电，而就地绿灯亮表示装置正处于待机状态；励磁继电器LJA、LJB断开，电枢电压为0，直流电机处于停机状态。
●启动控制：按启动按钮，装置开始软起动过程，首先励磁继电器LJA、LJB上电，对直流电机施加励磁，风扇启动运行；延时2秒后，电机开始软启动，经8秒左右后电机达到满速状态；继电器BJ 上电，同时送出两组信号，一组控制就地绿灯灭，而就地红灯点亮，表示装置处于运行状态；另一组送出到主控制室被监视。
软 启 动 柜 说 明 书
软启动柜说明书
三相异步电动机直接启动时启动电流是额定电流的4~8倍。
当电机的额定电流较大时这样大的启动电流对电网的冲击会很大，对电机本身寿命也有很大影响。
为了减轻启动电流过大对电网和传动系统的影响，对30KW以上的电机我们现采用软启动的方式进行启动。
目前我们公司采用的是施耐德公司的新一代Altistart 48软启动单元。
Altistart 48软启动单元的应用：
Altistart 48 软启动-软停止单元是一种有6个晶闸管的控制器，它们用于功率范围在4至1200KW范围的三相鼠笼式异步电机的力矩控制软启动和软停机。
它提供带有机器和电机保护功能的软启动和减速功能，同时还具备与控制系统通讯的功能。
这些功能是设计用于离心机、泵、风机、压缩机以及输送机等应用场合，这些机器大多数用于建筑、食品饮料
及化学工业中。
Altistart 48 高性能的算法对提高设备的可用性、安全性和设置易用性起了显著作用。
软启动说明书 2
目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------63 技术特性-------------------------------------------------------------------------------------------73.1 主要性能--------------------------------------------------------------------------------------73.2 主要参数---------------------------------------------------------------------------------------84 尺寸、重量-----------------------------------------------------------------------------------------84.1 外形尺寸---------------------------------------------------------------------------------------84.2 重量---------------------------------------------------------------------------------------------85 安装、调试----------------------------------------------------------------------------------------85.1安装--------------------------------------------------------------------------------------------85.2调试--------------------------------------------------------------------------------------------86 操作使用-------------------------------------------------------------------------------------------156.1 起停控制--------------------------------------------------------------------------------------156.2 安全使用须知--------------------------------------------------------------------------------157 故障分析与排除----------------------------------------------------------------------------------158 安全保护装置与处理----------------------------------------------------------------------------169 保养、维修----------------------------------------------------------------------------------------1610 运输、贮存---------------------------------------------------------------------------------------1611 开箱及检查---------------------------------------------------------------------------------------1612 定货规范------------------------------------------------------------------------------------------1613 其他事项------------------------------------------------------------------------------------------1614 附表和附录--------------------------------------------------------------------------------------16附表：主要部件选配表15 附图--------------------------------------------------------------------------------------------20附图1：QJR-2×315/1140(660)软起动器外形图附图2：QJR-2×315/1140(660)软动器电气原理图1 概述1.1 产品特点QJR－2×315/1140(660)矿用隔爆兼本质安全型真空电磁软起动器（以下简称起动器）采用了先进的微处理器在线控制和电力电子控制技术，其核心部件由固态软起动器（以下简称控制器）和S7-200可编程序控制器(以下简称PLC)组成，产品具有软起动、软停止、直接起动、工作状态显示和记忆等功能。
QB高压软起动器使用、操作、维护说明书
QB-H系列交流电机软起动器使用手册目次1规格型号.........................................................................................................................................................２1.1型号说明..................................................................................................................................................２1.2规格尺寸..................................................................................................................................................３1.3安装2技术性能和指标.............................................................................................................................................４3QB-H软起动器的工作原理............................................................................................................................３4QB-H软起动器的特点....................................................................................................................................４4．1起动方式灵活........................................................................................................................................４4．2控制方式多样........................................................................................................................................４4．3保护功能齐全........................................................................................................................................６5操作使用说明.................................................................................................................................................６5.1软起操作过程..........................................................................................................................................６5.2键盘/操作界面........................................................................................................................................７5.3五种工作状态..........................................................................................................................................７5.4参数设定的方法......................................................................................................................................９5.5起动参数介绍......................................................................................................................................１３5.5.1起动方式............................................................................................................................................１３5.5.2初始电压............................................................................................................................................１３5.5.3软起时间............................................................................................................................................１３5.5.4突跳时间............................................................................................................................................１４5.5.5控制方式............................................................................................................................................１４5.5.6负载状况............................................................................................................................................１４5.6查看故障信息........................................................................................................................................１４5.7数字通信................................................................................................................................................１４6安装调试.........................................................................................................................错误！未定义书签。
RQD-D7磁控软起动使用说明书资料
XDE 版本：V4.3RQD-D7-□/□型磁控软起动装置产品使用说明书天津市先导倍尔电气有限公司2010年12月电话（传真）：022.24990457电话： 022.249948751概述RQD-D7系列磁控软起动装置是天津市先导机电有限公司在最近开发研制的新产品，该装置的核心部分由西门子公司的可编程控制器S7-224组成的控制器，主要执行电力器件是饱和电抗器。
此系统具有：运行可靠、技术先进、结构简单、价格低廉、功能齐全、性能稳定、调试方便、维护简单等优点。
2 适用范围2.1本装置可用于冶金、建材、石化、化工、矿山、制糖、供水、给排水等行业的轧机、磨机、破碎机、风机、压缩机、泵类、皮带机等设备的大中型异步电动机或同步电动机的软起动。
2.2本装置本装置适于电压等级为380V、6KV、10KV，功率等级为100KW-20000KW的大中功率交流电机。
3引用标准3.1GB/T3906-1991 《3-35KV交流金属封闭开关设备》3.2GB/T3797-1989 《电控设备，第2部分：装有电子器件的电控设备》3.3 GB191-2000《包装储运图示标志》3.4 GB4208-1993 《外壳防护等级（IP代码）》3.5 Q/12QT3950-2002《RQD-D7型磁控软起动装置产品标准》4 环境条件4.1 环境温度：不超过+40℃, 并且24小时内平均温度不超过+35℃。
4.2空气的最大相对湿度不超过90%(20℃)，对湿度的变化每小时不超过5%，且不得出现凝露。
4.3海拔高度不超过1000m。
超过时，应提供海拔高度。
4.4运行地点应无导电或爆炸尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。
4.5装置安装地点所允许的振动条件：振动频率严酷度等级10-150HZ时, 振动速度不大于5m/s2。
5工作原理及组成5.1 原理将饱和电抗器的工作绕组串联在电动机定子回路，通过反馈调整电抗器控制绕组的直流电流的大小从而改变饱和电抗器的饱和程度，实现电机的软起动。
直流电机软启动说明书
目录首页公司简介 (1)目录 (2)第一章概述 (3)第二章代号及含义 (4)第三章产品用途及特点 (5)第四章性能及参数 (6)第五章使用条件 (6)第六章工作原理及应用 (7)第七章安全与EMC电磁兼容参数 (13)第八章外形及安装尺寸................................................ (15)第九章服务与维护 (17)第十章设计接线图 (20)本手册对直流电机软启动控制器的安装和操作做了详细的说明，在安装和操作电源之前，请仔细阅读本手册，并严格按照说明操作。
当用户在使用中发现疑难问题而本说明书无法提供解答时，请与本公司或经销商联系，我们将尽快给予答复。
一、概述在电力、化工、钢铁、铸造、特种材料加工、环保、通讯领域中，广泛使用的备用蓄电池组动力系统中，所配备的直流电动机，在断电情况下为维持水冷却、油润滑功能。
需要迅速投入备用电源。
但由于直流电动机直接启动时，所需电流是额定电流的6-8倍，对备用蓄电池组冲击较大。
极易造成电动机线圈烧埙、损坏充电器、电路由于电流过大导致断路，出现这些现象时无法使设备正常运行。
我公司生产的系列直流电机控制系统是根据电力生产现场实际需要，广泛征求了电厂、设计院等专家技术人员的意见，参考吸收了国内外大量的先进设计思想和最新技术，用最新型的16位微机控制技术和电力电子技术开发研制，实现了该产品的高度可靠化和智能化。
拥有此项控制技术的成套控制设备，解决了直流电动机启动运行时对蓄电池组电源的冲击问题，保证了设备长期安全有效运行。
产品优点直流电动机启动时最显著的特点就是：启动电流大，最大冲击电流可达到额定电流的15-20倍，将使直流系统受到较大的电流冲击，电动机受到机械冲击。
针对这个特点，目前火力发电厂中应用最广泛的启动方式是电枢回路串接电阻启动，该启动方式启动时在直流电动机电枢回路中串入启动电阻，以限制启动电流，启动电阻为一个三个电阻串接的可变电阻，在启动过程中，开始启动时，电枢回路接入电源，串入全部电阻，以尽量降低启动电流，随后以固定时间及时逐级短接三个电阻，直到电机正常启动。
直流油泵控制柜说明书
端子信号定义
D1、D2---直流 220V 电源监视（常开）；
D3、D4---合闸监视（常开）；
D5、D6---分闸监视（常闭）；
D7、D8---报警监视（常开）；
D9、D10---转换开关位置
D11---流变送器的输出； D12---送器的返回地；
直流电机接线示意图
4
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根保通据护过生高管产中线工资敷艺料设高试技中卷术资配0料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高高与中中带资资负料料荷试试下卷卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并中3试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
微机直流油泵电机控制装置技术规范书
微机直流油泵启动控制装置技术规范书保定卓尔电气有限公司2010 年9月目录1 总则2 装置主要特点3 装置主要技术参数4 装置柜体基本要求5 试验6 包装、运输和储存7 技术及售后服务8 订货须知1 总则1.1本规范书用于发电厂微机直流油泵电机启动控制系统。
本技术规范书提出了该设备的使用条件、性能、安装和试验等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方保证提供符合本技术规范书和工业标准的优质产品。
1.3本技术规范书未提及的其他要求,按装置说明书及有关国家标准执行。
2 装置主要特点2.1 特点2.1.1 实现直流电动机的平滑软起动；2.1.2 本系统集控制、测量、信号、记录、显示等功能于一体；2.1.3配置中文汉显液晶显示，实现对整系统的信息监控。
2.1.4电机启停采用最新的IGBT器件实现国际流行的无触点控制理念，16位微机控制，PWM脉宽调制输出，电流线性上升，保证对系统无冲击；2.1.5 电机启动电流零到额定值的变化时间可控制；2.1.6 电机启动起始比例可调；2.1.7 更新改造方便，对外围回路无需更改，接线方便；2.1.8 控制回路采用插拔式接线，检修维护方便；2.1.9 装置的控制电路和功率元件全部采用进口元器件，相对于原控制装置增加了智能过流保护和温度保护功能，保护时发报警信号；2.1.10 两级看门狗，功率器件200%~500%裕度可靠性设计，确保系统完全可靠；2.1.11 装置具有完善的自诊断功能，装置故障时发报警信号；2.1.12 完善的保护报警功能：2.1.12.1 启、停机保护在电机启动时励磁电压异常，自动报警并保护；在电机停机时励磁电压已消失的情况下如仍有电枢电压，自动报警并保护；2.1.12.2 失磁保护在运行中实时监测励磁电压，励磁电压异常自动报警并保护；2.1.12.3 IGBT模块报警达到设定次数自动保护；2.1.12.4 电枢电流超过设定值自动报警；2.1.12.5 电枢电压超过设定值自动报警；2.1.12.6 IGBT模块温度超过设定值自动报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、概述 (1)
二、产品型号含义 (2)
三、工作原理及应用 (2)
四、功能特点 (5)
五、技术指标 (5)
六、外形尺寸及安装方式 (5)
七、环境条件 (6)
八、遵循引用标准 (7)
九、订货须知： (7)
十、售后服务 (7)
一、概述
GL-ZDRQ系列直流油泵电机软启动控制柜是针对发电机润滑油系统设计的最新型换代产品。
发电机润滑油控制系统设备由润滑油柜、主油泵、交流润滑油泵、注油器、冷油器、事故直流油泵、顶轴油泵系统、油烟分离装置和净油系统等组成。
要求系统为汽轮机和发电机各主轴承、推力轴承、盘车装置、相关密封油系统提供可靠的润滑（密封）油源，同时提供确保系统安全运行的压力油控制，一旦系统失控将导致汽轮机和发电机损坏而停机，损失十分严重。
事故直流油泵做为润滑油系统的后备保护，其在事故状态下能否安全可靠工作十分重要。
系统在正常运行时，所有润滑油的油量由主油泵供给。
当油泵故障导致油压降至一定值时，交、直流润滑油泵自动联动。
传统的发电机直流润滑（密封）油泵电机控制系统使用直流接触器与在直流电机的电枢回路中串入大功率电阻实现降压启动，通过电阻降压来限制电动机的启动电流，当电流或转速达到额定值的一定比例时，通过直流接触器将电阻旁路。
用这种方式来启动直流电动机的优点是：控制简单，成本低；其缺点是：1、电阻降压启动时只能将电动机的启动电流降至额定电流的2倍，会造成直流系统的电压瞬间跌落，以致影响到继电保护装置的稳定工作； 2、直流接触器在多次使用后经常发生触电粘连和碳化现象；3、无保护报警功能，不能及时监测与发现潜在故障。
我公司研制生产的GL-ZDRQ系列直流油泵电机软启动控制柜是集现代电力电子器件、微电子技术、数字PWM技术、PLC技术、冗余自适应技术于一体的高新技术产品。
它对直流电动机平滑软启动与软停机进行可靠控制，电流按最优控制曲线平滑上升或下降，消除了电动机启动对直流系统的冲击与干扰；采用高频大功率IGBT 开关器件代替传统直流接触器触投切方式，根本上消除了采用直流接触器控制投切的各种弊端；采用远方（DCS）与就地控制两种方式，还可联动母管压力低信号启动直流油泵；完善的故障自诊断功能：启/停机保护、励磁断线与过流保护、IGBT模块过流过温报警、电枢电流电压超限报警；大屏幕中文人机界面，触摸式操作简洁方便。
二、产品型号含义
GL — ZDRQ —X X / X
1：代表DC110V ； 2：代表DC220V ；
适配电机功率 （如：40代表40kW ） 直流电机软启动标识 国力电气
三、工作原理及应用
采用全数字脉宽调制方式，实时高速采集直流电机的电流与电压，应用数字PID 与变速积分算法对采集数据分析处理，输出正确控制量调节IGBT 的输出占空比，从而实现了对直流电机电流的平滑柔性控制，消除对直流系统的冲击与干扰。
由于采用了数字PID 与变速积分算法，整个闭环反馈控制过程中，消除了调速静差，抗干扰性能与可靠性大为提高。
1、PWM 控制回路
±12V电源
GL-ZDRQ 控制板
CON
GND
-12V
GND +12V GRI
温度检测
GND
INA
14
KM1
40
4
GL GR
±15V电源
至IGBT C1
E1G1C2
E2G234
RES
IGBT驱动板
至IGBT
说明：
（1）GL为控制板输出的过流信号，该信号传送给PLC过流检测端；（2）GR为控制板输出的过热信号，该信号传送给PLC过热检测端。
2．1主控制回路
DC220V
+-
D1
说明：（1） KM为主接触器；
（2） KM1为旁路接触器；
（3） L1为电源指示灯；
2．2 PLC控制电路
四、功能特点
1、当交流润滑油泵系统出现故障时，能保证直流油泵可靠与DCS系统联动；
2、克服了传统启动方式启动时的冲击电流对直流电源系统的影响；
3．消除了传统控制系统中接触器触头容易烧粘结现象；
4、采用数字PWM斩波方式，启动过程中没有电能损耗和热量产生；
5、远方或就地操作方式灵活方便，还可联动母管压力低信号启动直流油泵；
6、中文触摸液晶屏实时显示运行参数与记录各种故障信息，操作方便；
7、全部电子器件均采用原装进口产品；
8、模块化设计，结构紧凑合理、便于安装与调试、便于操作与维护。
五、技术指标
1、控制电机额定电压：DC220V±10% 或 DC110V±10%；
2、控制电机额定功率：4.5kW-75kW；
3、启动电流限制：小于电机额定电流的1.2倍；
4、电机软启动时间：0S～60S可设定；
5、输出信号：4-20mA远传信号；
6、通信接口：标准 RS485隔离串口；
7、通信协议：Modbus 通信协议。
六、外形尺寸及安装方式
屏体尺寸：高×宽×厚=1800mm ×600mm ×450mm ； 安装方式：柜（箱）体应与地面垂直。
七、环境条件
1、海拔高度：2000米以下；
2、环境温度：-10℃～+65℃；
3、相对湿度：≤ 90%RH ；
4、安装地点周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等；
5、环境条件超越本说明范围时，可根据现场实际情况定制。
八、遵循引用标准
《直流油泵电机软启动控制柜》Q/HGL004-2010
《低压成套开关设备和控制设备智能型成套设备通用技术要求》GB 7251.8-2008 《电力系统继电保护柜、屏通用技术条件》DL/T 720-2000
《火力发电厂、变电所二次接线设计技术规程》DL/T 5126-2001
《电力系统安全自动装置设计技术规定》DL/T 5147-2001
《继电保护和安全自动装置基本试验方法》GB/T 7261-2008
九、订货须知：
1、提供直流电机的额定功率和额定工作电压；
2、注明控制柜安装及尺寸是否有特殊要求；
3、注明控制柜加工材质及外表颜色；
4、如需与远方通信请提供通信规约。
十、售后服务
1、正常使用情况下，一年内出现质量问题，免费维修或更换；终身维护。
2、超过保质期维修只收取成本费用。
