土的标准击实试验资料范本
土工标准击实试验_精选版
3.土类和级配的影响
击实试验表明,在相同击实功能下,粘性土粘粒含量愈高或塑性
指数愈大,压实愈困难,最大干密度愈小,最优含水率愈大
ρd
无粘性土的击实曲线和粘
性土击实曲线不同,在含水
量较大时得到较高的干密
度,因此在无粘性土实际填
筑中,通常要不断洒水使其
在较高的含水量下压实
0
ω
无粘性土的击实曲线
土的级配对土的压实性影响很大.级配良好的土,易于压实,级 配不良的土,不易压实,因为级配良好的土有足够的细粒去充填 较粗粒形成的孔隙,因而能获得较高的干密度
土的击实试验
1
土的击实试验分为： 〔1轻型击实：适用于细粒土,锤底直径为5cm,击锤质量为
2.5kg,落距为30cm,单位体积击实功为598.2kJ/m3；I-1 分3层夯实,每层27击,最大粒径20mm;I-2分3层夯实,每层 59击,最大粒径40mm. 〔2重型击实：适用于细粒土,锤底直径为5cm,击锤质量为 4.5kg,落距为45cm,单位体积击实功为2682.7kJ/m3；II-1 分5层夯实,每层27击,最大粒径20mm;II-2分3层夯实,每层 98击,最大粒径40mm.
12
❖ 1、影响压实的因素
影响土压实性的因素很多,主要有含水率、击实功能、
土的种类和级配等
1.含水率的影响
ρd
ρdmax
当含水率较低时,击实后的 干密度随含水率的增加而 增大.而当干密度增大到某 一值后,含水率的继续增加
反招致干密度的减小.干密
度的这一最大值称为该击
数下的最大干密度,与它对
应的含水率称为最佳含水
2、试样击实 〔1取制备好的土样分3~5次装入桶内. 〔2小试桶按三层发时,每次800~900g〔桶高的1/3 按五层法时,每次400～500g〔略高桶面1/5 〔3每层按规定击实次数进行击实,击实锤自由落下,每 层拉毛,小试桶高度不超过试筒顶面5mm；大试桶高 度不超过试筒顶面6mm . 〔4用修士刀沿套筒内壁削刮,使试样与套筒脱离后,取 8 下套筒,称量其质量.准确1g.
土的击实试验报告
土的击实试验报告一、实验目的。
本实验旨在通过对不同类型土壤的击实试验，探究土壤的击实特性及其影响因素，为土壤工程设计提供科学依据。
二、实验材料与方法。
1. 实验材料，本实验选取了黏土、砂土和壤土作为试验材料，以代表不同类型的土壤。
2. 实验方法，首先，将每种土壤样品放入击实试验仪中，然后施加标准冲击数进行击实试验。
在试验过程中，记录每次冲击后土壤的压实度，并绘制击实曲线。
三、实验结果与分析。
经过击实试验，得出以下结论：1. 不同土壤类型的击实特性存在明显差异。
黏土的击实性能最好，其次是壤土，砂土的击实性能最差。
2. 土壤的击实性能受含水率和颗粒组成的影响较大。
含水率较高时，土壤的击实性能较好；而颗粒组成较为均匀的土壤，其击实性能也较好。
3. 土壤的击实性能对工程建设具有重要影响。
在路基、堤坝等工程中，需要根据土壤的击实特性进行合理设计，以确保工程的稳定性和安全性。
四、实验结论。
本实验通过对不同类型土壤的击实试验，得出了土壤的击实特性及其影响因素。
这对于土壤工程设计具有一定的指导意义。
在今后的工程实践中，应充分考虑土壤的击实性能，合理设计工程结构，以确保工程的安全稳定。
五、实验总结。
通过本次实验，我们深刻认识到土壤的击实特性对工程建设的重要性。
在今后的工程设计中，应充分考虑土壤的击实性能，合理选择土壤材料，并进行科学合理的工程设计，以确保工程的安全稳定。
六、参考文献。
1. 《土壤力学基础》。
2. 《土木工程材料学》。
七、致谢。
特别感谢实验室的老师和同学们在实验过程中的帮助和支持，没有他们的辛勤付出，本次实验也无法顺利完成。
土工击实试验作业指导书
备注
按下式计算试样干密度 （精确至0.01g/cm3）：
=
4、在直角坐标毫米纸上绘制，干密度和含水率的关系曲线。干密度和含水率的关系曲线峰值点相应的纵坐标为击实的最大干密度为 ，相应的横坐标为击实试样的最佳含水率。当关系曲线不能绘出峰点值时，应进行补点，土样不宜重复使用。
5、轻型击实试验中，当P5小于或等于试样总质量的30%时，应对最大干密度和最佳含水率进行校正：
准备工作
1、用四分法取代表性土样(轻型15kg重型30kg)。然后充分碾碎、过筛(轻型击实时采用筛孔直径为5mm的标准筛、重型击实采用筛孔直径为40mm的标准筛)。型击实过筛时应记录筛余重，计算大于5mm的土样占试样总质量的比例当大于30%时试样作废另取。
2、重型击实时应筛去40mm以上的土样。筛后土样拌匀。
2、卸下护筒，用直刮刀修平击实筒顶部试样，拆除底板，试样底部若超出筒外，
也应修平，擦净筒外壁，称筒与试样的总质量 （精确至1g），按下式计算试样湿密度 ：
= （精确至0.01g/cm3）
3、用推土器将试样从击实筒中取出，每个击实试样取2个代表性土样测定含水率 （精确至0．1%），以2个土样的含水率平均值表示该击实试样的含水量,2个含水率的差值应不大于1%。
3、取过筛拌匀后的土样2kg，然后放入烘箱，烘一昼夜，称烘干后重G（g），测定其风干含水率 （精确至0.1%）：
=
4、称取过筛后的土样（精确至1g）5～6份，每份重为 （轻型2kg，重型5kg），放到塘瓷盘中待用。
5、预估最佳含水率 （粘性土约为15%～20%，砂性土根据来样颗粒粗细程度凭经验在8%～15%内取）。
6、按预估最佳含水率配制5个击实试样
7、将土样平铺于搪瓷盘内，按顺序将应加水量均匀喷洒于每个士样上，并充分拌匀后装入塑料袋润湿一昼夜（砂性土的润湿时间可酌减）。

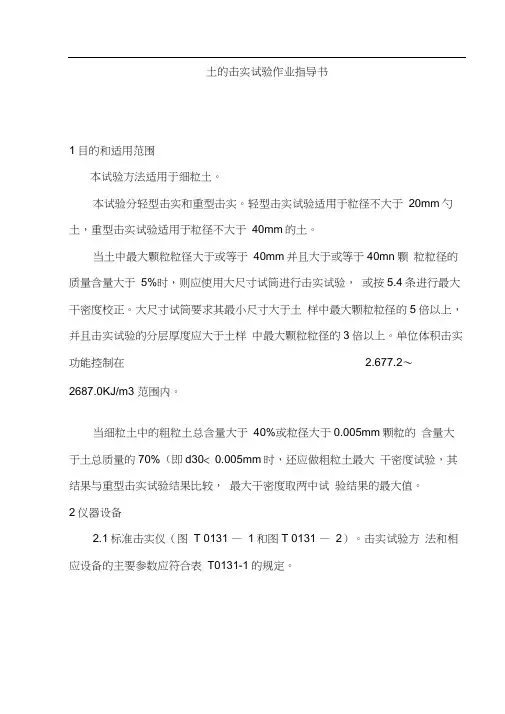

土的击实试验作业指导书
土的击实试验作业指导书1目的和适用范围本试验方法适用于细粒土。
本试验分轻型击实和重型击实。
轻型击实试验适用于粒径不大于20mm勺土，重型击实试验适用于粒径不大于40mm的土。
当土中最大颗粒粒径大于或等于40mm并且大于或等于40mn颗粒粒径的质量含量大于5%时，则应使用大尺寸试筒进行击实试验，或按5.4条进行最大干密度校正。
大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。
单位体积击实功能控制在 2.677.2〜2687.0KJ/m3 范围内。
当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的70%（即d30< 0.005mm时，还应做粗粒土最大干密度试验，其结果与重型击实试验结果比较，最大干密度取两中试验结果的最大值。
2仪器设备2.1标准击实仪（图T 0131 —1和图T 0131 —2）。
击实试验方法和相应设备的主要参数应符合表T0131-1的规定。
图T0131 —1击实筒(单位：mr)a) 小击实筒；b) 大击实筒；1 —套筒；2 —击实筒；3 —底板；4 —垫块表T 0131-1 击实试验方法种类锤锤质量(kg) 试筒尺寸试验方法类别底直径(c m落高(cm内径(cm高(cm)高度(cm)容积(cm3 )层数每层击数击实功(kj/ m3最大粒径(mm轻I5 2.530101212997327598.225型-15 2.53015..7.72177359598.23821712I-2II2687.101212重-15 4.54599752702515..7.7型I5 4.54521773982677.3821712-222.2烘箱及干燥器。
2.3天平：感量O.OIg。
2.4台秤：称量10kg，感量5g。
2.5圆孔筛：孔径40mm、20mn和5mm各1个。
2.6 拌和工具：400mr H 600mm、深70mm的金属盘、土铲。
土工标准击实试验
P5——粒径大于5mm土的质量百分比（%）；
Gs2——粒径大于5mm土粒的饱和面干比重，注：饱和面干比重指当土粒呈饱和面干状态是的土粒总质量与相当于土粒总体积的纯水4度是质量的比值。
2）最优含水率的校正ω，opt=ωopt（1-P5）+（P5×ωab）
备好样用手捏一下，中间点是否捏的最紧，有时塑限不一定准，能有一点捏的最紧，试验结束就有最有点出现，否则要调整加水量，静止一昼夜，备样是击实试验结果好坏的重要一环，备不好样直接影响试验结果峰值不明显。
击实筒内壁要均匀涂一薄层润滑油，轻型分三层击实每层25击(重型分五层击实，每层56击；若分三层每层94击），每层交界处要刮毛，最后一层要加护筒考虑高出>6mm，击实结束，卸护筒修平，称重（准1g），注意去皮，取含水量（双试验）(误差<1%)，计算湿密度ρ0（准0.01g/cm3），含水量(105-110度烘烤升温后不少于8小时）出来计算干密度ρd=ρ0/(1+0.01ωi)，
ωopt——击实试样的最优含水率（%)；
ωab——粒径大于5mm土粒的吸着含水量（%）；
这里特别强调不要把筛上的颗粒随便丢弃了，以便影响试验结果。
这里说明一点，有些符号请查专业规范要求，注意看文字说明，以GB/T50123-1999为依据加上个人试验体会。
mω=(m0/(1+0.01ω))×0.01(ω1-ω0) 式中mω——制备样所需要的含水量（g）；
m0—— 湿土（或风干土）质量（g）；
ω0——湿土（或风干土）质量（%）；
ω量=4.2%,要制ω=16%，轻型击实，击实筒容积947.4立方厘米。求预加含水量？mω=(2200/（1+0.01×4.2))×0.01(16-4.2)=249.1(g)，五个点一组这是其中一个点的加水量。
击实试验报告范文
击实试验报告范文实验名称：击实试验一、实验目的：1.了解击实试验的原理和方法；2.掌握击实试验的步骤和操作技巧；3.研究不同条件下的击实试验结果，分析其影响因素。
二、实验原理：击实试验是指通过加重物的自由落体作用，将土样加以压实以提高其密实度和抗剪强度的试验。
在实验中，通过自由落体落下的重锤作用在土样上产生冲击力，使土颗粒间填充更加紧密，改善土的物理力学性质。
三、实验仪器和材料：1.土壤击实试验仪：包括重锤、筛孔和压力计等部件；2.土样：选择合适的土样进行试验。
四、实验方法：1.准备土样：选择合适的土样进行试验，并根据需要进行初步处理（如除去杂质、加水等）；2.装置试验仪器：将装有合适筛孔的试验模具放于平整的台面上，将土样装入试验模具中；3.选择重锤落下高度和次数：根据需要选择合适的重锤落下高度和次数；4.进行试验：按照设定的重锤落下高度和次数进行试验操作。
每次冲击后用压力计测量孔隙水压力，并记录；5.结果处理：根据试验数据计算试样的击实度和抗剪强度等指标，并进行结果分析。
五、实验注意事项：1.保持试验仪器干净、完好，确保试验结果的准确性；2.选择合适的试验土样，不同土壤特性对试验结果有较大影响；3.在试验过程中保持操作规范，确保安全；4.每次试验后及时清理试验仪器，准备下一次试验；5.比对试验结果，进行数据分析和讨论。
六、实验结果与分析：根据实验操作和数据记录，计算得到击实度和抗剪强度等指标。
通过对不同落锤高度和次数下的试验结果进行比对分析，可以得出不同条件对试样物理力学性质的影响。
七、实验结论：通过击实试验，可以有效提高土样的密实度和抗剪强度。
同时，在选择试验条件时，需要根据具体土壤特性和需要考虑其他因素，综合确定最佳试验方案。
实验结果的准确性和可靠性对于工程设计和施工具有重要意义。
土的击实试验报告
签名： 试验：
最大干密度 最佳含水率
1.82 11.2
1.83 ` 15.6
含水率与干密度关系图
1.98
干密度（g/cm3）
1.96
击 实 1.94 曲 线
1.92
1.90
4 5 6 7 8 含水率（%） 9 10 11
备
注
取样地点：K5+200原地面 依据JTJ057-94试验规程，该土样最大干密度为1.96g/cm3 最佳含 水率为7.2%。
结
论
监理工程师 意 见 单位（公章）： 负责人： 复核：
击 试 验 报 告
委托单位：甘肃天地路桥工程有限公司 合同号:ZYJC 试验编号：2010-WJS-0002 张掖军民合用机场连接线 委托（取样）编号 工程名称 2010-QY-0001 公路建设工程 工程用途 代表范围 土的鉴别分类 主要设备编号 TD-01 路基填前碾压 K4+000--K7+000 细粒土 TD-14 试 试验次数 干密度 g/cm3 含水率 % 1 1.92 5.6 TD-46 验 2 1.94 6.3 结 报告日期 见 证 人 土的代号 试验方法 果 3 1.96 7.2 4 1.94 8.0 5 1.91 9.1 2010.9.5 王旭东 / T0804-94
土的击实试验报告
土的击实试验报告一、实验目的。
本次试验旨在通过对土壤进行击实试验，探究土壤的击实特性，为土壤力学性质的研究提供数据支持。
二、实验原理。
土的击实是指土体在受到外力作用下，颗粒之间的填充和排列状态发生改变，使土体密实度增加的过程。
土的击实性质受到多种因素的影响，包括土壤类型、含水量、外力作用方式等。
三、实验材料和设备。
1. 实验材料，本次试验选取了黏土和砂土两种典型土壤作为试验材料。
2. 实验设备，包括击实器、土壤容器、水分计、天平等。
四、实验步骤。
1. 准备工作，将土壤样品分别放入土壤容器中，并测量土壤的含水量。
2. 进行击实试验，使用击实器对土壤进行不同程度的击实，记录每次击实后的土壤密实度。
3. 数据处理，根据实验数据，绘制土壤击实曲线，并分析不同土壤类型和含水量对土壤击实性质的影响。
五、实验结果与分析。
通过实验得到的数据显示，黏土和砂土在不同含水量下，其击实曲线呈现出不同的特点。
在相同含水量下，黏土的击实性质明显优于砂土，而随着含水量的增加，两者的击实性质逐渐趋于一致。
这表明土壤的击实性质受到含水量的显著影响。
六、实验结论。
1. 土壤的击实性质受到多种因素的影响，包括土壤类型和含水量等。
2. 含水量对土壤的击实性质具有显著影响，适当的含水量有利于提高土壤的击实性能。
七、实验注意事项。
1. 在进行击实试验时，应严格按照实验步骤进行，避免操作失误。
2. 实验过程中需注意安全，避免因操作不慎造成伤害。
八、参考文献。
1. XXX.土力学.北京，科学出版社，2008.2. XXX.岩土工程概论.北京，人民交通出版社，2015.以上就是本次土的击实试验的报告内容，希望对土壤力学性质的研究有所帮助。
标准击实实验
击实试验一、试验目的在标准击实方法下测定土的最大干密度和最优含水率，为控制路堤、土坝或填土地基等的密实度及质量评价，提供重要依据。
二、基本原理击实仪法是用锤击，使土密度增大，目的是在室内利用击实仪，测定土样在一定击实功能作用下达到最大密度时的含水率（最优含水率）和此时的干密度（最大干密度），借以了解土的压实特性。
目前国内常用的击实方法有两种：（1）轻型击实：适用于粒径小于5mm 的细粒土，锤底直径为51mm ，击锤质量为2.5kg ，落距为305mm ，单位体积击实功为591.6kJ/m 3；分 3 层夯实，每层25 击。
（2）重型击实：适用于粒径不大于40mm 的土。
击实筒内径为152mm ，筒高116mm ，击锤质量为 4.5kg ，落距为457mm ，单位3体积击实功为2682.7kJ/ m （其他与轻型击实相同）；分5 层击实，每层56 击。
三、仪器设备（1）击实仪（图6-1 ）：主要由击实筒和击锤组成。
（2）天平：称量为200g ，感量为0.01g ；称量为2kg ，感量为1g；（3）台秤：称量为l0kg ，感量为5g；（4）推土器；（5）筛：孔径为5mm ；（6）其它：喷水设备、碾土设备、修土刀、小量筒、盛土盘、测含水率设备及保温设备等。
四、操作步骤1、取一定量的代表性风干土样，对于轻型击实试验为20kg ，对于重型击实试验为50kg 。
图6- 1 击实仪1- 击实筒；2- 护筒；3- 导筒；4- 击锤；5- 底板2、将风干土样碾碎后过5mm 的筛（轻型击实试验）或过20mm 的筛（重型击实试验），将筛下的土样搅匀，并测定土样的风干含水率。
3、根据土的塑限预估最优含水率，加水湿润制备不少于 5 个含水率的试样，含水率一次相差为2% ，且其中有两个含水率大于塑限，两个含水率小于塑限，一个含水率接近塑限。
按式(6-1) 计算制备试样所需的加水量：m0 w (w(1 w0 )w0 )(6-1)式中，m w 为所需的加水量(g)；m0 为风干土样质量(g) ；w0 为风干土样含水率，按小数计；w 为要求达到的含水率，按小数计。
土的标准击实试验报告
土的标准击实试验报告
试验名称：土的标准击实试验
试验目的：通过标准击实试验，确定土壤的击实度和工程性质，为工程设计提供参考和依据。
试验方法：
1. 准备试样：从待测土壤中采集一定数量的样品，将其空气干燥，经过标准筛网筛过后，选取粒径小于20mm的颗粒作为
试样。
2. 打击试验：将试样放置在标准击实试验仪器的试模内，依次进行多次均匀的打击。
3. 记录数据：在每一次打击后，测量试模内试样的强度和沉降程度，记录下实际击实次数和击实度数据。
试验结果：
1. 强度试验结果：根据击实试验的记载数据，计算出每一次打击试样后的强度值。
通常以试样的最大打击次数和最大强度为观察指标。
2. 沉降程度试验结果：记录试样在每一次打击后的沉降程度数据，通常以沉降深度和沉降比为观察指标。
试验结论：
通过标准击实试验得出的结果，可以分析土壤的击实性和工程性质。
根据试验数据，确定土壤的击实度并进行分类，根据实际工程情况和试验数据，评估土壤的工程性质，为工程设计和施工提供决策依据。
注意事项：
1. 试验过程中需要注意仪器的正常运行和试样的选取，保证试验的准确性和可靠性。
2. 单次试验的数据和结果不能完全代表土壤的全部特性，需多次试验并综合分析。
3. 涉及到土壤工程性质的决策，需结合实际工程情况和其他相关试验数据进行综合判断。
土力学击实试验报告-23页精选文档
土力学击实试验报告土力学试验报告密度试验一、试验目的土的密度反映了土体结构的松紧程度，是计算土的自重应力、干密度、孔隙比等指标的重要依据，也是挡土墙土压力计算、土坡稳定性验算、地基承载力和沉降估算以及路基面施工填土压实度控制的重要指标之一。
二、试验方法及原理环刀法就是采用一定体积环刀切取土样并称土质量的方法，环刀内土的质量与环刀体积之比即为土的密度。
环刀法操作简便且准确，在室内和野外均普遍采用，但环刀法只适用于测定不含砾石颗粒的细粒土的密度。
三、仪器设备1、环刀：内径61.8mm，高20mm。
2、天平：称重500g，最小分度值0.1g；称重200g，最小分度值0.01g。
3、其他：切土刀、钢丝锯、圆玻璃片、凡士林等。
四、试验步骤1、按工程需要取原状土样，其直径和高度应大于环刀的尺寸，整平两端放在圆玻璃片上；2、在环刀的内壁涂一层凡士林，将环刀的刀刃向下放在土样上面，用切土刀把环刀完全压入土内，使保持天然状态的土样填满环刀内；3、用切土刀削去环刀外侧的土、刮平上下面后，再用擦布把环刀外侧擦净；4、在天平上称量环刀加土的总质量，准确至0.01g。
五、试验数据处理试验记录及计算表试验者：两次计算的密度差值为0.012 g/cm3 表格中数据计算用到的公式：湿密度??mV1.9481?0.362?1.430（g/cm）3干密度?d?1??六、回答问题1、土的密度有几种测试方法？答：土的密度测定方法有环刀法、蜡封法、灌水法和灌砂法。
2、环刀法测定哪些土的密度？答：环刀法适用于测定不含砾石颗粒的细粒土的密度。
比重试验一、试验目的土粒的比重是土的基本物理性质之一，是计算孔隙比、孔隙率、饱和度等重要依据，也是评价土的主要指标。
土粒的比重主要取决于土的矿物成分，不同土的比重变化幅度不大。
但土的比重对于了解土的性质很重要，通过本实验了解测量土比重的基本方法。
二、试验方法及原理比重瓶法的原理为由称好质量的干土放入盛满水的比重瓶的前后质量差异，来计算土粒的体积，从而进一步计算出土粒比重。
土的击实试验作业指导书
土的击实试验作业指导书l、目的和适用范围引用标准JTG E40-2007（T0131 一2007）本试验方法适用于细粒土。
本试验分轻型击实和重型击实。
内径100mm 试筒适用干粒径不大于20mm 的土。
内径152mm 试筒适用干粒径不大于40mm 的土。
当土中最大颗粒粒径大于或等于40mm ．，并且大于或等40mm 颗粒粒径的质量含最大于 5 ％时，则应使用大尺寸试筒进行击实试验，或按 5.4 条进行最大干密度校正。
大尺寸试筒求其最小尺寸大于土样中最大颗粒粒径的 5 倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒粒径的 3 倍以上。
单位体积击实功能控制在2677.2 ~2687.0kJ／m3 时范围内。
当细粒土中的粗粒土总含量大于40％或粒径大于0 .005mm 颗粒的含量大于土总质量的70 % （即d30 ≤ 0.005 ）时，还应做粗粒土最大干密度试验，其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。
2仪器设备2. 1 标准击实仪（见图示 1 、图示2）。
击实试验方法和相应设备的主要参数应符合表 1 的规定。
图示 2表1 击实试验方法种类试验类别 锤底锤质落高筒尺寸试层数每层 击实功 最大图示 12. 2 烘箱及干燥器。
2. 3 天平：感最0 . 01g2 . 4 电子天平：称量lokg ，感量5g。
2 . 5 圆孔筛：孔径40 m、20 mm ，和5mm 各 1 个。
2 . 6 拌和工具：400mm× 600mm、深70mm 的金属盘，土铲2 . 7 其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等3试样各方法可按表3. 1 本试验可分别采用不同的方法准备试样2 准备试料表 2 试料用量3. 2 干土法（土不重复使用）。
按四分法至少准备 5 个试样，分别加人不同水分（按2 ％一3 ％含水率递增），拌匀后闷料一夜备用。
3. 3 湿土法（土不重复使用）。
土工标准击实试验-精选版
1
土的击实试验分为：
（1）轻型击实：适用于细粒土，锤底直径为5cm，击锤质量为
2.5kg，落距为30cm，单位体积击实功为598.2kJ/m3； I-1分3层夯实，每层27击,最大粒径20mm;I-2分3层夯实， 每层59击,最大粒径40mm。
（2）重型击实：适用于细粒土,锤底直径为5cm，击锤质量为
3、画击实曲线：以干密度为纵坐标，含水率为横坐标，绘制干密度与含水率的关 系曲线，干密度与含水率的关系曲线上的峰点的坐标分别为土的最大干密度 与最佳含水率。
10
11
4、当试样中有大于40mm的颗粒时，应先取出大于40mm的颗粒，并求得其百 分率P，把小于40mm部分做击实试验，按以下公式分别对应试验所得 的最大干密度和最佳含水率进行校核（适用于大于40mm颗粒的含量小 于30%时）。
12
影响土压实性的因素很多，主要有含水率、击实功能、 土的种类和级配等
1、影响压实的因素
ρd
1.含水率的影响
ρdmax
当含水率较低时，击实后 的干密度随含水率的增加 而增大。而当干密度增大 到某一值后，含水率的继 续增加反招致干密度的减 小。干密度的这一最大值 称为该击数下的最大干密 度，与它对应的含水率称 为最佳含水率 ω
13
0
ωop
2.击实功能的影响
ρd 击数 40 30 20
1.土料的最大干密度和最优 含水率不是常数。最大干密 度随击数的增加而逐渐增大, 最佳含水率逐渐减小。然而， 这种变化速率是递减的。同 时，光凭增加击实功能来提 高土的最大干密度是有限的
0
2.当含水率较低时击数的影 响较显著。当含水量较高时， 含水率与干密度关系曲线趋 ω 近于饱和线，这时提高击实 功能是无效的
击实试验
20 击实试验20.0.1 击实试验是测定试样在标准击实功作用下含水率与干密度之间的关系，从而确定该试样的最优含水率和最大干密度。
20.0.2 本试验分轻型击实和重型击实。
轻型击实试验单位体积击实功约为600kJ/m3，重型击实试验单位体积击实功约为2700kJ/m3。
20.0.3 本试验类型和方法列于表20.0.3，应根据工程要求和试样最大粒径选用。
表20.0.3 击实试验标准技术参数注：1.Q1、Q2、Z1、Z2、Z3分别称：轻1、轻2、重1、重2、重3；2.Q2、Z2、Z3筒高为筒内净高。
20.0.4 当试样中粒径大于各方法相应最大粒径5mm、20mm或40mm的颗粒质量占总质量的5%～30%时，其最大干密度和最优含水率应进行校正。
20.0.5 本试验应采用下列仪器设备：图20.0.5-1击实筒(mm)1-护筒；2-击实筒；3-底板；4-垫块2击锤：击锤必须配备导筒，锤与导筒之间要有相应的间隙,使锤能自由下图20.0.5-2 击锤与导筒(mm) 1-提手;2-导筒;3-硬橡皮垫;4-击锤3 推土器：螺旋式推土器或其他适用设备。
4 天平：称量200 g ，分度值0.01 g 。
5 台秤：称量15 kg ，分度值5 g 。
6 标准筛：孔径为5 mm 、20 mm 、40 mm 。
7 其他：碾土设备、喷水设备、切土刀、称量盒、烘箱等。
20.0.6 试样制备分为干法和湿法两种。
1 干法制备试样应按下列步骤进行：1)将代表性试样风干或在低于50 ℃温度下进行烘干。
烘干后以不破坏试样的基本颗粒为准。
将土碾碎，过5 mm 、20 mm 或40mm 筛，拌和均匀备用。
试样数量，小直径击实筒最少20 kg ，大直径击实筒最少50 kg 。
2)按本规程第4.2节烘干法测定试样的风干含水率。
按试样的塑限估计最优含水率，在最优含水率附近选择依次相差约2%的含水率制备一组试样至少5个，其中2个含水率大于塑限、2个小于塑限、1 个接近塑限。
《土力学》击实试验
《土力学》击实试验一．试验目的和适用范围击实试验分轻型和重型两类。
小试筒适用于测定粒径不大于25mm的土，大试筒适用于测定粒径不大于38mm的土的最大干密度和相应的最佳含水量。
二．仪器设备1．标准击实仪、轻、重型试验方法和设备的主要参数应符合表4的规定。
表4 击实试验方法类型2．烘箱及干燥器。
3．天平：感量 0.01g。
4．台秤：称量10kg，感量5g。
5．圆孔筛：孔径38mm、25mm、19mm、5mm各一个。
6．拌和工具：400mm×600mm、深70mm的金属盘、土铲。
7．其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。
三．试样本试验的试样制备分干土法和湿土法两种。
对一般土，干法制样和湿法制样所得击实结果有一定差异，对于具体试验应根据工程性质选择制备方法。
各方法可按表2准备试料。
表5 试样用量1．干土法（土不重复使用）制样：按四分法至少准备5个试样，分别加入不同水分（按2%～3%含水量递增），拌匀后闷料一夜备用。
2．湿土法（土不重复使用）制样：对于高含水量土，可省略过筛步骤，用手拣除大于40mm的粗石子即可。
保持天然含水量的第一个土样，可立即用于击实试验。
其余几个试样，将土分成小土块，分别风干，使含水量按2%～3%递减。
四．试验步骤1．根据工程要求按表1规定选择轻型或重型试验方法。
根据土的性质（含易击碎风化石数量多少、含水量高低）按规定选用干土法（土重复或不重复使用）或湿土法。
2．将击实筒放在坚硬的地面上，取制备好的土样分3~5次倒入筒内。
小筒按三层法时，每次约800～900g（其量应使击实后的试样等于或略高于筒高的1/3）；按五层法时，每次约400～500g（其量应使击实后的土样等于或略高于筒高的1/5）。
对于大试筒，先将垫块放入筒内底板上，按五层法时，每层需试样约900g（细粒土）～1100g（粗粒土）；按三层法时，每层需试样1700g左右。
整平表面，并稍加压紧，然后按规定的击数进行第一层土的击实，击实时击锤应自由垂直落下，锤迹必须均匀分布于土样面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试 试 试 复 取 工
验 验 验 核 样 程 27
环 设 人 人 地 部 次
境 备 员 员 点 位
温度:18℃ 相对湿度:49% 击实仪、电子天平、烘箱等
西亭5#取土坑（平行试验一） 路基填筑等 落距 450 （mm）
筒容积
997 （cm3） 试验次数
每层击数
1 3865 2053 1812 1.817 1.553
含水量W（%）
含水量与干密度关系曲线
含
2 3930 2046 1884 1.890 1.596
3 3977 2053 1924 1.930 1.615
4 3955 2046 1909 1.915 1.587
5 3921 2053 1868 1.874 1.535
6 / / / / /
筒+湿土质量（g） 干 密 度 筒质量（g） 湿土质量（g） 湿密度（g/cm3） 干密度（g/cm3） 盒号
dmax=
1.615 g/cm3
1.64
含水量与干密度关系曲线
干密度ρ d(g/cm3)
结论：
1.62
1.60 1.58 1.56 1.54 1.52 14 15 16 17 18 19 20 21 22 23
含 水 量 与 干 密 0.5
根据平行试验结果，ρ dmax平均= 1.617 g/cm3，Wo平均= 19.6 %
223
224
225
206
205
204
172
173
174
175
/
/ / / / / / /
/
/ / / / / /
盒+湿土质量（g） ##### ##### ##### ##### ##### 198.88 202.65 203.69 210.02 206.96 盒+干土质量（g） ##### ##### ##### ##### ##### 174.54 176.91 177.03 181.23 177.94 含 水 量 盒质量（g） 水质量（g） 干土质量（g） 含水量（%） 平均含水量（%） 48.47 20.44 48.87 23.03 52.28 24.27 48.61 24.13 47.26 25.62 48.91 24.34 51.13 25.74 49.18 26.66 49.12 28.79 48.45 29.02
##### ##### ##### ##### ##### 125.63 125.78 127.85 132.11 129.49 16.8 17.2 18.2 18.5 19.6 19.4 20.5 20.7 20.9 21.8 22.1 22.4
17.0
18.4
19.5
最佳含水量 Aw0= 19.5 % 最大干密度ρ
标准击实试验记录表
工程名称: 南通至洋口港区高速公路 合同号: TZ1 编号:
TZ1-JS-02样
单 日 规 标 名 描
号 期 程 准 称 述
/ 2014.03.23 JTG E51-2009 / 6%石灰、2%水泥综合稳定土 松散、无杂质的细粒土 击锤质量 4500 （g）
