锅炉水压试验操作票
5
给水平台及减温水平台各门关闭；
6
所有疏放水门、事故放水门关闭，过热器反上水一、二次门关闭；
7
所有空气门开启（给水管路空气门开一圈，来水后关闭）；
水压试验给水温度应在30~70℃，环境温度在5℃以上；
8
先用疏水泵经锅炉底部反上水系统向炉内上水，当汽包水位至+300mm时，关闭向空排气一、二次门；
9
待空气门见水后，逐一关闭各空气门；

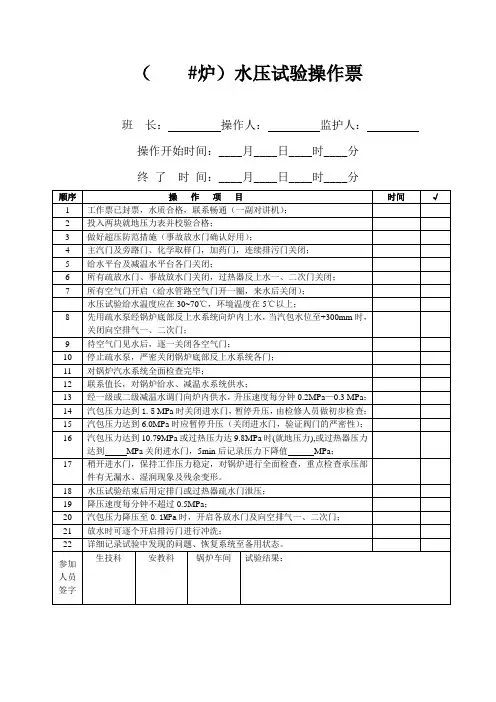

（#炉）水压试验操作票
班长：操作人：监护人：
操作开始时间：____月____日____时____分
终了时间：____月____日____时____分
顺序
操作项目
时间
√
1
工作票已封票，水质合格，联系畅通（一副对讲机）；
2
投入两块就地压力表并校验合格；
3
做好超压防范措施（事故放水门确认好用）；
4
主汽门及旁路门、化学取样门，加药门，连续排污门关闭；
20
汽包压力降压至0.1MPa时，开启各放水门及向空排气一、二次门；
21
放水时可逐个开启排污门进行冲洗；
22
详细记录试验中发现的问题、恢复系统至备用状态。
参加人员签字
生技科
安教科
锅炉车间
试验结果：
16
汽包压力达到10.79MPa或过热压力达9.8MPa时(就地压力),或过热器压力达到MPa关闭进水门，5min后记录压力下降值MPa；
17
稍开进水门，保持工作压力稳定，对锅炉进行全面检查，重点检查承压部件有无漏水、湿润现象及残余变形。
18
水压试验结束后用定排门或过热器疏水门泄压；
19
降压速度每分钟不超过0.5MPa；
给水平台及减温水平台各门关闭；
6
所有疏放水门、事故放水门关闭，过热器反上水一、二次门关闭；
7
所有空气门开启（给水管路空气门开一圈，来水后关闭）；
水压试验给水温度应在30~70℃，环境温度在5℃以上；
8
先用疏水泵经锅炉底部反上水系统向炉内上水，当汽包水位至+300mm时，关闭向空排气一、二次门；
9
待空气门见水后，逐一关闭各空气门；
（#炉）水压试验操作票
班长：操作人：监护人：
操作开始时间：____月____日____时____分
终了时间：____月____日____时____分
顺序
操作项目
时间
√
1
工作票已封票，水质合格，联系畅通（一副对讲机）；
2
投入两块就地压力表并校验合格；
3
做好超压防范措施（事故放水门确认好用）；
4
主汽门及旁路门、化学取样门，加药门，连续排污门关闭；
20
汽包压力降压至0.1MPa时，开启各放水门及向空排气一、二次门；
21
放水时可逐个开启排污门进行冲洗；
22
详细记录试验中发现的问题、恢复系统至备用状态。
参加人员签字
生技科
安教科
锅炉车间
试验结果：
16
汽包压力达到10.79MPa或过热压力达9.8MPa时(就地压力),或过热器压力达到MPa关闭进水门，5min后记录压力下降值MPa；
17
稍开进水门，保持工作压力稳定，对锅炉进行全面检查，重点检查承压部件有无漏水、湿润现象及残余变形。
18
水压试验结束后用定排门或过热器疏水门泄压；
19
降压速度每分钟不超过0.5MPa；
锅炉整体水压试验记录表
日 时至日 时
1、水压试验前做一次全面的检查后，向锅炉上水，空气门冒水时，关闭空气门开始升压。
2、水压达到试验压力的10%左右后，经初步检查，没有发现泄漏，升至工作压力，检查无漏水和异常现象。
3、然后继续升至试验压力，停压20分钟，压力未降，然后降到工作压力，开始检查。
4、经有关人员检查，受压元件金属壁和焊缝无任何水珠和水雾的漏泄痕迹，且受压元件没有明显的残余变形。
锅炉整体水压试验记录表
锅炉整体水压试验记录表
锅记-22
共页第页
建设单位
锅炉名称
单位工程
部件名称
工作表精度
(级)
表盘刻度极限
(Mpa)
压力表检验号
试压水温
(℃)
试压用水水质
环境温度
(℃
试压范围
试压经过及检查情况
升压速度
Mpa/min
泄水降压速度
Mpa/min
时间
试压结论
市锅检所（签字）
年 月 日
建设单位代表
施工单位技术负责人
监理工程师
施工工长
1、水压试验前做一次全面的检查后，向锅炉上水，空气门冒水时，关闭空气门开始升压。
2、水压达到试验压力的10%左右后，经初步检查，没有发现泄漏，升至工作压力，检查无漏水和异常现象。
3、然后继续升至试验压力，停压20分钟，压力未降，然后降到工作压力，开始检查。
4、经有关人员检查，受压元件金属壁和焊缝无任何水珠和水雾的漏泄痕迹，且受压元件没有明显的残余变形。
锅炉整体水压试验记录表
锅炉整体水压试验记录表
锅记-22
共页第页
建设单位
锅炉名称
单位工程
部件名称
工作表精度
(级)
表盘刻度极限
(Mpa)
压力表检验号
试压水温
(℃)
试压用水水质
环境温度
(℃
试压范围
试压经过及检查情况
升压速度
Mpa/min
泄水降压速度
Mpa/min
时间
试压结论
市锅检所（签字）
年 月 日
建设单位代表
施工单位技术负责人
监理工程师
施工工长
锅炉水压试验记录表
试验压力保压 试 ≥20min 时 间 验 试验压力下压 步 对于不能进行内部检验的锅炉不允许有压降 降 值 骤 降至工作压力 受压元件金属壁和焊接上无水珠和雾气 检 查 泄压后检查 没有明显残余变形 检验结论 下次试验日期 结论说明：
检验员 审核员
日期 日期

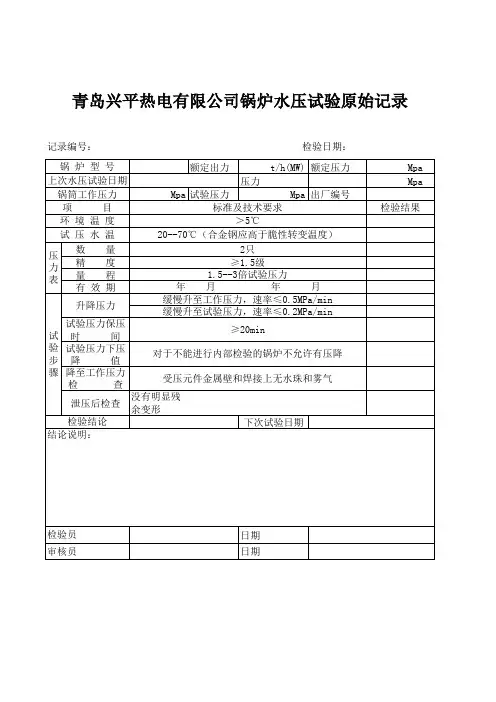

青岛兴平热电有Biblioteka 公司锅炉水压试验原始记录记录编号： 锅 炉 型 号 上次水压试验日期 锅筒工作压力 项 目 环 境 温 度 试 压 水 温 数 量 压 精 度 力 量 程 表 有 效 期 升降压力 额定出力 检验日期： t/h(MW) 额定压力 上次水压试验压力 Mpa 试验压力 Mpa 出厂编号 标准及技术要求 ＞5℃ 20--70℃（合金钢应高于脆性转变温度） 2只 ≥1.5级 1.5--3倍试验压力 年 月 年 月 缓慢升至工作压力，速率≤0.5MPa/min 缓慢升至试验压力，速率≤0.2MPa/min Mpa Mpa 检验结果
