晶体管收音机的原理与装配调试共38页文档
晶体管收音机的调试过程详解
晶体管收音机的调试过程详解摘要：无线电爱好者制作或检修晶体管收音机完成之后，往往会觉得收听效果不够理想，还得进行一次全面调整，才能使收音机进入良好的工作状态。
晶体管收音机由于电路中元器件参数的不一致性以及安装中分布电容的存在等原因，在制作或检修完成后有必要将各晶体管的直流工作点调到合适的数值，并使所有的振荡电路都能处于谐振状态。
这一程序叫做收音机的全面调整，是收音机制作或某些检修中必不可少的重要环节。
收音机的全面调整内容一般有以下4项，依次为：（1）调整晶体管静态工作点，也叫调偏流；（2）调整中频频率，也叫调中周；（3）调整频率范围，也叫调覆盖；（4）统调，也叫调补偿。
鉴于有关晶体管工作点调整问题读者比较熟悉，本文仅对后三项调整方法作较为全面的介绍。
需要首先指出的是，进行以下三项调整之前必须保证各级晶体管直流工作点已趋正常。
一、调整中频频率超外差式收音机的中频变压器（俗称中周）经过安装或检修后，会发生不同程度的失谐，常需重新调整才能谐振于标准中频465kHz。
此项调整主要是改变中周线圈的磁芯位置以改变电感量。
调中周的常用方法有如下几种：1.不用仪表的调整。
让被调收音机接收中波段低端一个信号不太强的电台，用无感起子按VT4、VT3、VT2的顺序逐个缓慢旋动中周磁芯（见图1）。
每只都旋到扬声器发声最响为止。
当顺向旋进时声音没有增大的迹象，则应改为反向旋出。
如果信号太强不易分辨音量的变化，可转动收音机改变磁性天线的方向。
在检修中若发现中周已被调乱，收听不到电台信号，可用一外接天线的端头碰触双连可变电容器天线连的定片，扬声器会发出“喀喀”响声，仍依次旋动各中周磁芯使响声最大。
待能收听到电台信号时，再按前述方法细调。
如果想让中周调得更准确一些，可用一台性能正常的产品收音机作为信号源。
再准备一段约1m长的双股绞合绝缘导线，其中一芯线与标准机检波级输入端相连，异端的另一芯线则与被调机双连天线连的定片连接，并连通两机接地端（见图2）。
收音机的原理、调试及维修
CBM-223
调红中周B2 调到640KHz电台 声音最大
在550-700KHz 范围内选一个 电台，如中央 人民广播电台 640KHz。
调整频率范围（对刻度）
2、调高端
CBM-223
在1400-1600KHz 范围内选一个电 台，如1500KHz 将协调盘指针指 在周率板刻度 1500KHz的位置
大约1- 2 mm
镊子
元 件 脚 的 弯 制 成 形 2
立式插法的 元件只要弯 一边
别太短
元 件 的 插 放
卧式插法
立式插法
HX-2 108收音机 的安装，采用立式 插法
立式插法的注意点
向左倾斜 o 15-20 大约1~2mm
元件脚大 o 约折弯30
剪去多余 的元件脚
注意 1
yes
no
烙铁必须插在烙铁架中1
3、低频部分
输入、输出位置搞错，虽然工作电流正常，但音量很低，V6、V7 集电极（c）和发射级（e）搞错，工作电流调不上，音量极低。
HX108-2型外差式收音机修理检测方法
1、检测前提： 安装正确、元器件无差处、无缺焊、无错焊及 搭焊。 2、检查要领： 一般由后级向前检测，先检查低功放级，再看 中放和变频级。
C13 223
B2 红
+
R13 24K B3 黄 R4 20K V2 9018H R6 62K B4 白 V3 9018H B5 黑
C14 100μ
C15 100μ
V4 9018H
V6 9013H B7
V5 9014
R3 100 V1 9018H C3 103 R2 2K C1 B R8 1K C6 223 C5 223 R7 51 C7 223 C8 R9 223 680 C9 223 C10 + 4.7μ C12 223 V7 9013H Y 8Ω K DC 3V
收音机原理及调试-29页精选文档
为什么要将输入调谐信号变 成465KHz的中频信号
• 使收音机的设计 简单
• 整各频段（535---1605）内的放 大量均匀
elecfans 电子发烧友 bbs.elecfans 电 子技术论坛
中频放大级
检波级
在调幅超外差式收音机中，检波器的 作用是从中频调幅信号中检出低频（音 频）信号，送到低频放大器进行放大。 检波作用可以用二极管或三极管来实现。
elecfans 电子发烧友 bbs.elecfans 电 子技术论坛
二极管检波电路
elecfans 电子发烧友 bbs.elecfans 电 子技术论坛
• 1、调中频（465KHz） • 2、调频率范围（535---1605KHz） • 3、统调
elecfans 电子发烧友 bbs.elecfans 电 子技术论坛
B3、B4、Bel5ecf：ans 电中子发频烧友变bbs.e压lecfan器s 电 ---选频。 子技术论坛
elecfans 电子发烧友 bbs.elecfans 电 子技术论坛
输入调谐电路
从接收天线到变频管 输入端之间的电路叫输入 电路。
该电路是串联谐振电路， B1 是磁性天线，L1和L2都 绕在磁棒上， C1A是调谐
电容。
磁棒的导磁率很高， 当它平行于电磁场的传播 方向时，就能大量地聚集 空间的磁力线，使绕在磁 棒上的调谐线圈L1能感应 出较高的外来信号。
中频放大级是指变频输出至振幅检波器之 间的电路，其作用是放大中频信号，它是收音 机的“心脏”。收音机的灵敏度、选择性及音 质都有直接影响。中频放大器应具有增益高、 稳定性好、选择性优良、通频带较宽的特点。

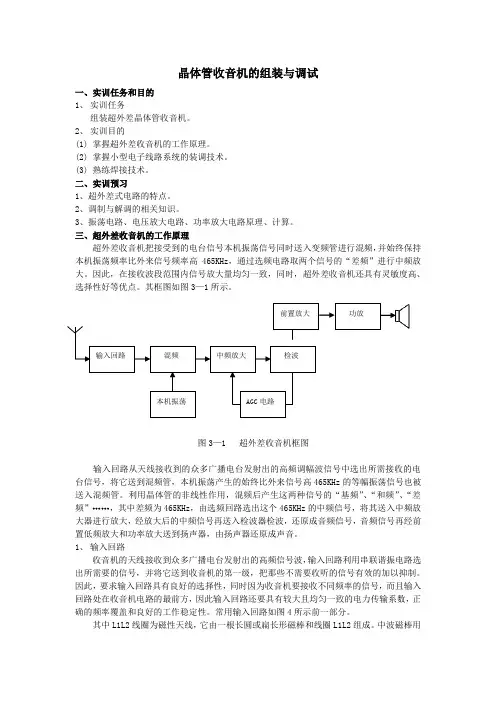

晶体管收音机的组装与调试.
晶体管收音机的组装与调试一、实训任务和目的1、实训任务组装超外差晶体管收音机。
2、实训目的(1) 掌握超外差收音机的工作原理。
(2) 掌握小型电子线路系统的装调技术。
(3) 熟练焊接技术。
二、实训预习1、超外差式电路的特点。
2、调制与解调的相关知识。
3、振荡电路、电压放大电路、功率放大电路原理、计算。
三、超外差收音机的工作原理超外差收音机把接受到的电台信号本机振荡信号同时送入变频管进行混频，并始终保持本机振荡频率比外来信号频率高465KHz，通过选频电路取两个信号的“差频”进行中频放大。
因此，在接收波段范围内信号放大量均匀一致，同时，超外差收音机还具有灵敏度高、选择性好等优点。
其框图如图3—1所示。
图3—1 超外差收音机框图输入回路从天线接收到的众多广播电台发射出的高频调幅波信号中选出所需接收的电台信号，将它送到混频管，本机振荡产生的始终比外来信号高465KHz的等幅振荡信号也被送入混频管。
利用晶体管的非线性作用，混频后产生这两种信号的“基频”、“和频”、“差频”……，其中差频为465KHz，由选频回路选出这个465KHz的中频信号，将其送入中频放大器进行放大，经放大后的中频信号再送入检波器检波，还原成音频信号，音频信号再经前置低频放大和功率放大送到扬声器，由扬声器还原成声音。
1、输入回路收音机的天线接收到众多广播电台发射出的高频信号波，输入回路利用串联谐振电路选出所需要的信号，并将它送到收音机的第一级，把那些不需要收听的信号有效的加以抑制。
因此，要求输入回路具有良好的选择性，同时因为收音机要接收不同频率的信号，而且输入回路处在收音机电路的最前方，因此输入回路还要具有较大且均匀一致的电力传输系数，正确的频率覆盖和良好的工作稳定性。
常用输入回路如图4所示前一部分。
其中L1L2线圈为磁性天线，它由一根长圆或扁长形磁棒和线圈L1L2组成。
中波磁棒用锰锌铁氧体材料制成，长度大于50mm。
一般磁棒越长接收的灵敏度越高。
HX108-2晶体管收音机的安装与调试
湖南科技大学信息与电气工程学院《生产实习报告》题目： HX108-2晶体管收音机的安装与调试专业：通信工程班级：三班姓名：黄夏妮学号： 1304040322指导教师：管志利任务书题目时间安排目的：要求：总体方案实现：指导教师评语：评分等级：（）指导教师签名：目录一、实习目的 (1)二、实习要求 (1)三、工作原理 (1)四、调试过程及结果分析 (2)五、设计及调试中的体会 (3)六、实习心得体会 (3)七、参考文献 (3)八、电路原理图 (4)九、PCB图 (4)十、元器件清单 (5)一、实习目的电工电子生产实习是通信工程专业本科学生了解和掌握电工电子生产工艺的必需的实习过程。
通过电工电子生产实习，使学生掌握电工产品、电子产品的生产工艺，具体要达到如下目标：1. 掌握电子产品生产过程的通孔插入安装工艺、焊接工艺、表面安装工艺技术和检测技术等工艺技术；2. 熟悉电工电子产品生产的整个工艺过程，并能熟练掌握其主要生产过程；3. 学会使用常用电工电子生产过程中的仪器、设备和工具。
二、实习要求1、了解原理图与装配接线图对应关系，理解装配说明书上符号并与实对照；2、根据技术指标测试各元器件的主要参数，认真细致地安装焊接，排除安装焊接过程中出现的故障；3、按照HX108－2七管半导体收音机的装备图，使用protel软件绘制原理图；4、按照HX108－2七管半导体收音机的器件实际尺寸，在protel软件中绘制器件封装并绘制PCB制板文件。
5、安装电池后能正常开机，至少收到1个或以上的电台，至少收到1个清晰的电台。
三、工作原理收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。
由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号“滤掉”，以免产生干扰，所以在我们收听广播时，使用选台按钮。
由于中频（465kHz）固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号。
晶体管收音机的原理与装配调试
第9页/共42页
• 元器件准备 • 插件焊接 • 组合件准备 • 装大件 • 开口检查与试听 • 前框准备
第30页/共42页
调试步骤(续)
•频率复盖
将XFG-7置于520KHZ，输出场强为 5mV/M，调制频率1000KHZ，调幅度30%。 双联调至低端，用无感应螺丝批调节红中周（振 荡线圈），收到信号后，再将双联旋至最高端， XFG-7信号发生器置于1620KHZ，调节双联振
荡联微调电容C1B，收到信号后，再重复将双联
第32页/共42页
调试步骤(续)
•在中频、复盖、统调结束后，机器即可收到 高、中、低端电台，且频率与刻度基本相符。 至此，放入2节5号电池进行试听，在高、中、 低端都能收到电台后，即可将后盖盖好。
第33页/共42页
实习报告
•实习报告应包括本收音机的主要指标，线 路工作原理，装配工艺，测试说明，调试 工艺，实训体会等。
• 焊接要领为：扶稳不晃，上锡适量；掌握好焊接温度和时间。 • 焊接顺序：电阻器、电容器、二极管、晶体管、集成电路、大功率管，其它元器件为先小
后大，先轻后重。
第15页/共42页
③注意二极管、三极管的极性以 及色环电阻的识别
二极管、三极管及色环电阻的识别
第16页/共42页
④ 输入（绿或蓝色）、输出（黄 色）变压器不能调换位置。
第2页/共42页
(2).电路及工作原理
diy调频收音机
diy少年晶体管调频收音机这是一台用3DP场效应管检波的FM矿石收音机，双栅分接电路，耳机是助听机耳机每只直流电阻85欧2只串联，在室内3楼能收到3个台103.9龙广乡村广播和103.3哈尔滨交通台和91.7中国之声，不过是在不同的地方,不同的地方不同的电台信号强度不一样,初步体会FM MOS矿机选择性好声音优美灵敏度高，我这距发射塔1公里左右中间有建筑物阻挡，室外太冷了没有去室外试机电路图：采用qg2007 老师的双栅电路，我在G1和地之间加了电阻和电容，可以增加音量，电容的容量要适中，在这台机器上1800p效果最好，开关K的作用是机器初次使用时如收不到台，就按一下，使机器启动，以后就不必按了，这样机器就可以稳定工作了TDA7000单片调频收音机电路图，电路很简单，谐振电感可以使用0.5毫米漆包线在直径5毫米的塑料棒上绕5匝左右。
伸缩匝间距使调节范围符合调频波段。
电路使用高阻耳机。
当然，也可以加一级放大，然后使用普通的耳机。
自己DIY调频收音机效果还可以（没用放大电路直接用32欧姆的耳机收听，天线用的是1米的软导线）在市区能收到7到8个调频台本电路图所用到的元器件：9018 9014 3AX31 收音机电路见图1它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。
L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。
L2、C5、C6组成本振调谐回路，本振频率为输入接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。
由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。
VT1作为本机振荡器时，接成共基极电路，由于L1、C2对本振频率失谐，所以VT1的基极等效接地。
VT1作为混频器时，则为共发射极电路。
VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。
晶体管收音机安装、调试课程设计
波长范围
104～ 106m 1103～104m
频段名称
甚低频(VLF) 低频(LF)
频率范围
3～30kHz 30～300kHz
中波
中短波 短波 米波 分米波 厘米波 毫米波 亚毫米波
102—103m
50～2×103m 10～50m 1～10m 10～100cm 1～10cm 1～10mm 1mm以下
2.2
变频电路
1．变频电路的作用 变频电路的作用是将输入调谐回路选出的电 台信号的载波频率变为固定的中频频率(465kHz) ，同时保持中频信号的包络与高频载波信号的包 络完全一致，使传送的低频信号不致产生失真u3
高频等幅振荡信号u2
实用变频电路
1.1.2 无线电波
1、电磁波与无线电波 通过物理学的电磁现象可以知道，在通入交流 变化电流的导体周围会产生交流变化的磁场，交流 变化的磁场在其周围又会感应出交流变化的电场； 交流变化的电场又在其周围产生交流变化的磁场 ……，这种变化的磁场与变化的电场不断交替产生 ，并不断向周围空间传播，这就是电磁波。我们常 见的可见光以及看不见的红外线、远红外线、紫外 线、各种射线及无线电波都是频率不同的电磁波， 无线电波只是电磁波中的一小部分。
无线电广播的发送是利用无线电波将音频(低频) 信号向远方传播的。 音频信号的频率很低，通常在20～20000Hz的范 围内，属于低频信号。低频无线电波如果直接向外发 射时，需要足够长的天线，而且能量损耗也很大。所 以，实际上音频信号是不能直接由天线来发射的。无 线电广播是利用高频的无线电波作为“运输工具”， 首先把所需传送的音频信号“装载”到高频信号上， 然后再由发射天线发送出去。
图1-4 调频波的波形 (a)载波 (b)调制信号 (c)调频波
晶体管收音机的组装与统调
大去推动扬声器。
图6-32 超外差式收音机的电路组成框图
晶体管收音机的组装与统调
三、收音机原理图的认知
13
1.输入电路的作用
从天线到收音机中第一级晶体管基极之间的电路称为输入电路。在超外差式收音机中，输入 电路的主要作用是满足选择性的要求。所谓选择性，就是把所要接收的电台信号选出来，而把不 需要的电台信号或干扰信号抑制掉的能力。这种选择作用包括下述两方面内容：
如果本机振荡回路中并联一个电容C2，如图6-30（a）所示，当双联全部旋进，C1b电容量最大, 而电容器C2容量较小，因此对谐振回路影响不大。当双联全部旋出（C1b容量最小，仅10 pF）时， 并联电容C2对谐振回路的作用很大，它使谐振回路的高端谐振频率明显降低，于是可以实现a、b两 个统调点，如图6-30（a）所示。
9
图6-30 串、并联电容后的跟踪曲线
晶体管收音机的组装与统调
三、收音机原理图的认知
收音机电路原理图 如图6-31所示，VT1 为变频管，VT2、VT3 组成二级单调谐中放 级，VT4、VT5、VT6 组成低放和功放级。
三、收音 机原理图 的认知
10
为便于测试，实 验板上装有测量孔， 分别将开关S1～S6打 开，可直接用万用表 测量集电极电流。
11
晶体管收音机的组装与统调
12
三、收音机原理图的认知
超外差式收音机的电路组成框图如图6-32所示。天线接收到的高频无线电信号经输入电路送至变
频级，与变频级的本机振荡信号进行混频，得到频率较低的中频信号（无线信号与本振荡信号的差频
），送至中频放大器进行放大，然后经振幅检波器检出音频信号，最后把音频信号进行电压和功率放
电工电子技术
晶体管收音机的组装与统调
晶体管收音机原理
晶体管收音机原理一、输入回路：由磁性天线感应得到的高频信号，实际上是高频载波信号（由于声波在空中传播速度很慢，衰减快。
因此将音频信号加载到高频信号上去称为调制。
调制方式有调频和调幅之分。
我们装的收音机接收的是调幅高频信号）经过ＬＣ调谐回路加以选择到欲接收电台信号。
（为使收音机获得较高选择性、灵敏度，应选合适Ｌ1与Ｌ2 匝数比。
现在装的天线线圈现成已设计好的，要求学生尽量注意，不要把线圈弄断，否则拆除线圈减少圈数影响匝数比）。
二、变频电路：由输入回路送来的高频信号是调幅波，本机振荡产生的本振频率信号是等幅波，混频后经选频得到465KHZ 中频信号。
因此变频级主要作用：是将调幅的高频信号变为调幅的中频信号。
变换前后仅是载波频率改变，而信号包络不变。
本机用一只变频管来完成该机的振荡和混频作用。
对混频来讲，要求工作在非线性区，电流不能太大，否则变频增益下降，但对本振来讲，电流大一点，变频增益高又容易起振，电池下降不易仃振。
但振荡也不能太强，否则波形失真引起“咯”、“咯”声，增益反而下降，一般选电流为0.4～0.6MA。
三、中频放大：中放级的好坏对收音机灵敏度、选择性等等有决定性影响。
中放级工作频率是465KHZ用并联的LC 谐振回路作负载，因此只有在信号频率为465KHZ时并联谐振回路电压最大，因此提高了整机选择性。
本机采用一级中放（常用的为二级中放）单调谐中频放大器，选择性及灵敏度不一定十分理想，但回路损耗小，调整方便，因此袖珍机广泛采用此线路。
四、检波级：中频信号仍旧是调幅信号，经过检波级，由二极管或三极管检波，从调幅波中取出音频信号。
本机选用的是三极管利用其中一个PN结在非线性工作状态下起大信号检波作用，同时此管还进行来复低频电流放大。
五、低放和功率放大：检波后的音频信号送到低放级进行音频放大，然后通过输入变压器送到推挽功率放大级进行功率放大，输出信号推动扬声器发出声音。
晶体管机用推挽功放电路的管子工作在乙类状态。
晶体管收音机原理
整理课件
33
无电源收音机 (解调)
整理课件
34
无电源收音机 (选频、解调)
整理课件
35
整理课件
36
无电源收音机 (选频、解调、放大)
整理课件
37
再生来复式收音机 （选频、高频放大、解调、低频放大）
整理课件
38
单管直放式收音机
整理课件
39
43整理课件以下称晶体管收音机以下称晶体管收音机一晶体管超外差收音机原理一晶体管超外差收音机原理二晶体管超外差收音机安装二晶体管超外差收音机安装三晶体管超外差收音机调试三晶体管超外差收音机调试四晶体管超外差收音机故障排四晶体管超外差收音机故障排五收音机新技术的应用五收音机新技术的应用44整理课件解决选择性问题解决选择性问题解决灵敏度问题解决灵敏度问题解决波段内平衡问题解决波段内平衡问题解决调试难问题解决调试难问题解决规模化生产问题解决规模化生产问题中频
当 : u（D t）<0 二极管截止。
RL和CL并联，所以检波器的输出电压uo(t)就是电容CL 两端的电压。
整理课件
14
当输入为高频等幅波
uO(t)uI(t) Uim
0
uO(AV)
t
输入、输出信号波形
uO(t) Uim t 0
理想输出信号波形
整理课件
15
分析如下：设 u（ I t） Uimcosct 且在 t 0 时 CL上没有电荷，即 : u（0 t）=0 这时 u（ Dt） =u （ It） -u （ 0t） >0
u（ 0 t） U0Uim即检波效率约为1。
整理课件
19
2)当输入为单频普通调幅波
