FM微型收音机的调试与组装 实验报告(精品文档)

合集下载

关于组装收音机实习报告3篇

关于组装收音机实习报告3篇

组装收音机实习报告关于组装收音机实习报告3篇组装收音机实习报告篇1一、实习目的1. 了解常用电子器件的类别、型号、规格、性能及其使用范围(色环电阻的识别等),能查阅有关的电子器件图书。

能够正确识别和选用常用的电子器件,并且能够熟练使用万用表。

2. 学习并掌握超外差收音机的工作原理。

3. 熟悉手工焊锡的常用工具的使用及其维护与修理,基本掌握手工电烙铁的焊接技术,了解电子产品的焊接、提高动手能力。

4. 在散件的组装过程中进一步学习电子技术。

5. 掌握电子安装工艺了解测量和调试技术。

二、实习器材1. 电烙铁、焊锡丝2. 螺丝刀、镊子、钳子等必备工具3. 万用表4. S66型袖珍收音机实验套件5. 电路图及元器件6. 五号电池一对三、原理介绍(1)、实验说明本教学用的散件为3V低压全硅管六管超外差式收音机,具有安装调试方便、工作稳定、声音宏亮、耗电省等优点。

它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成,接收频率范围为535千赫~1605千赫的中波段。

1. 元件说明① 中频变压器(以下简称中周)三只为一套,其接线图见印制板图。

T2 为振荡线圈的中周型号为LF10(红色)、T3为第一级中放用的中周(白色)、T4为第二季中放的中周(黑色)。

中周外壳除起屏蔽作用外,还起导线的作用,所以中周外壳必须可靠地接地。

(注:这三只中周在出厂前均已调在规定的频率上,装好后只需微调甚至不调,请不要乱调。

)② T5 为输入变压器,线圈骨架上有凸点标记为初级,印制板上也有圆点作为标记,器接线图在印制板上可以很明显的看出,安装时不要装反(还可以配合万用表测量进行分辨)。

③ VT5、VT6为9013属于中功率三极管,请不要与VT1~VT4为3DG201或9014、9018属于高频小功率三极管相混淆,因为它们的外形和脚位的排列都是一样的,VT1选用低β值(如绿点或黄点)的三极管,VT2、VT3选用中β值(如蓝点或紫点)的三极管,VT4选用高β值(如白点或灰点)的三极管,否则装出来的效果不好,p值与色点的对应关系:黄点40~55倍、绿点55~80倍、蓝点80~120倍、紫点120~180倍、灰点180~270倍、白点270~400倍。

AM FM收音机实习报告

AM FM收音机实习报告

AM/FM收音机的安装与调试ξ1概述一、实习目的:1、学习收音机的调试与装配。

2、提高读整机电路图及电路板图的能力。

3、掌握收音机生产工艺流程,提高焊接工艺水平。

二、实习内容:1、收音机电路原理分析。

2、掌握印制电路板的组装及焊接工艺。

3、进行AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求:1、会检测元器件并判别其质量。

2、独立完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满足三级机水平(国标),具体如下:接收频率范围:AM 525~1605KHZ FM 72~108MHZ接收灵敏度:AM 达国家C类标准FM 优于μV级输出功率:大于100mW供电电源:DC 3V立体声耳机输出阻抗:32Ωξ2收音机的基本工作原理1、收音机的电路结构种类有很多,早期的多为分立元件电路,目前基本上都采用了大规模集成电路为核心的电路。

集成电路收音机的特点是结构比较简单,性能指标优越,体积小等优点。

AM/FM型的收音机电路可用如图1所示的方框图来表示。

收音机通过调谐回路选出所需的电台,送到变频器与本振电路送出的本振信号进行混频,产生中频输出(我国规定的AM中频为465KHZ,FM中频为10.7MHZ),中频信号将检波器检波后输出调制信号,调制信号经低放、功放放大电压和功率,推动喇叭发出声音。

图1 AM/FM型收音机电路方框图2、本实训中的收音机是一种50型的AM/FM二波段的收音机,收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。

由于集成电路内部无法制作电感、大电容和大电阻,故外围元件多以电感、电容和电阻为主,组成各种控制、供电、滤波等电路。

50型收音机电路图如图2所示。

图 2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。

图3 CXA1191M/CXC1191P的内部方框图下面介绍收音机电路图的功能块电路的作用。

整机装配实习报告

整机装配实习报告

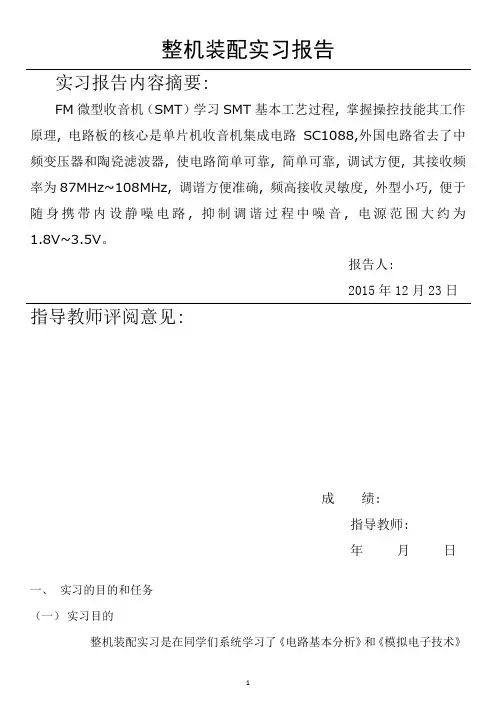

整机装配实习报告实习报告内容摘要:FM微型收音机(SMT)学习SMT基本工艺过程, 掌握操控技能其工作原理, 电路板的核心是单片机收音机集成电路SC1088,外国电路省去了中频变压器和陶瓷滤波器, 使电路简单可靠, 简单可靠, 调试方便, 其接收频率为87MHz~108MHz, 调谐方便准确, 频高接收灵敏度, 外型小巧, 便于随身携带内设静噪电路, 抑制调谐过程中噪音, 电源范围大约为1.8V~3.5V。

报告人: 2015年12月23日指导教师评阅意见:成绩:指导教师:年月日一、实习的目的和任务(一)实习目的整机装配实习是在同学们系统学习了《电路基本分析》和《模拟电子技术》高频、低频等相关课程的理论和基础上进行的相应的实际操作性训练。

通过这次实习要求学生在理论上掌握调幅广播的发射和接收原理, 掌握信号的调制与解调原理和过程, 掌握信号的接收和处理原理的过程, 掌握FM微型收音机(SMT)的工作原理, 工作过程的相关知识及测试方法, 掌握焊接的基本知识和技能。

实际上要求每位同学在自己亲手组装一台FM微型收音机(SMT)的过程中, 掌握各种孕期间的识别技术, 掌握各种元器件的参数, 性能和测试技术, 掌握整机的焊接, 安装调试技术, 以及掌握相关资料, 手册的查询方法等相关知识。

(二)实习任务1、掌握调制与解调原理与过程。

2、掌握FM微型收音机的工作原理, 工作过程及其特点。

3、掌握常用元器件(电阻、电容、电感线圈、二极管、三极管、变压器、集成电路)等的论别, 性能参数及其接测。

4、掌握分析单元电路的基本技能。

5、掌握分析电路原理和电路极及其它们之间相互关系的技能。

6、掌握收音机统调的基本技能。

7、熟练使用万用表等各种仪器。

熟练使用电烙铁, 吸锡器、斜口钳等常见工具。

二、实习的相关原理(一)无线电信号的发射和接收原理载波的调制与解调在无线广播所传送的信息时, 语音或音乐当以无线电波的形式传送信号时, 效率是很重要的因素。

FM微型收音机的调试与组装实验报告(精品文档)

FM微型收音机的调试与组装实验报告(精品文档)

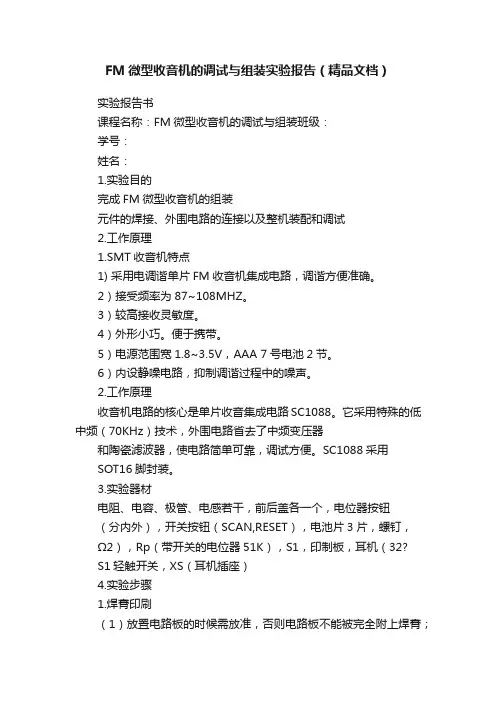

FM微型收音机的调试与组装实验报告(精品文档)实验报告书课程名称:FM微型收音机的调试与组装班级:学号:姓名:1.实验目的完成FM微型收音机的组装元件的焊接、外围电路的连接以及整机装配和调试2.工作原理1.SMT收音机特点1) 采用电调谐单片FM收音机集成电路,调谐方便准确。

2)接受频率为87~108MHZ。

3)较高接收灵敏度。

4)外形小巧。

便于携带。

5)电源范围宽1.8~3.5V,AAA 7号电池2节。

6)内设静噪电路,抑制调谐过程中的噪声。

2.工作原理收音机电路的核心是单片收音集成电路SC1088。

它采用特殊的低中频(70KHz)技术,外围电路省去了中频变压器和陶瓷滤波器,使电路简单可靠,调试方便。

SC1088采用SOT16脚封装。

3.实验器材电阻、电容、极管、电感若干,前后盖各一个,电位器按钮(分内外),开关按钮(SCAN,RESET),电池片3片,螺钉,Ω2),Rp(带开关的电位器51K),S1,印制板,耳机(32?S1轻触开关,XS(耳机插座)4.实验步骤1.焊膏印刷(1)放置电路板的时候需放准,否则电路板不能被完全附上焊膏;(2)刮焊锡膏的时候把握一定角度,不能太用力,否则焊锡膏过多不利于贴片及回流焊。

2.贴片按位置用镊子贴上指定元件,注意大小、方向以及正反,放置时须放正,若放斜容易造成相邻管脚之间焊膏短路,必须垂直拿起后重新放置。

3.检查4.再流焊平稳的放进再流焊机,等待结束。

5.安装THT分立元器件用传统的方法将元器件焊接到电路板上,避免虚焊、短路以及元件的正负引脚别弄错;不要忘记焊接跨接线J1、J2;耳机插孔焊接时须插着耳机焊。

6.调试搜索电台,调接收频段。

7.总装5.注意事项1.打开时请小心,不要将塑料袋撕破, 以免材料丢失。

2.清点材料时请将机壳后盖当容器,将所有的东西都放在里面。

3.清点完后请将材料放回塑料袋备用。

4.暂时不用的请放在塑料袋里。

5.焊接前电阻要看清阻值大小,并用万用表校核。

AMFM收音机的组装与调试实习报告

AMFM收音机的组装与调试实习报告
石家庄经济学院 通信实习报告
院系信息工程学院
学号 4081090602习目的 1. 了解收音机的基本知识通过具体的电路图初步掌握焊接技术简单电路元器件装配对故障的诊断和排除以及对收音机原理工作的一般原理。 1 2. 熟悉电子装焊工艺的基本知识和原理掌握焊接技术并装焊一台正规的收音机。 3. 了解安全用电知识学习安全操作要领培养严谨的工作作风养好良好的工作习惯培养正确的劳动观与人生观也培养团队意识和集体主义精神。 4培养学生对电子产品的兴趣。同时熟悉手工焊接学会对各种常用工具的使用。
二、实习要求 1.要求学员熟悉常用电子元器件的识别选用原则和测试方法。学会对照色环和标注符号确认电阻参数值以及识别其它各器件。 2.要求学员练习和掌握正确与焊接的方法熟悉焊接工具以及焊接材料的选择.并了解工业生产中的电子焊接技术的发展焊接的流程以及装配整机的生产流程。.焊接元器件时使元器件安装整齐美观焊点光滑无虚焊。 4.要求学员掌握收音机的装配焊接调试的基本操作技能并对实际产品的制作安装调试和检测。 5.实习后使我们的动手能力和理解能力、思维能力联系能够在一起。 三、实习内容 1实习题目AM/FM收音机的组装与调试 2原理介绍 1.调制与解调原理介绍 “调制”是发射机的主要功能。所谓调制是将所需传送的基带信号加载到载波信号上去以调幅波、调相波或调频波的形式通过天线辐射出去。 “解调”是接收机的重要功能。所谓解调是将接收到的已调波的原调制信号取出来例如从调幅波的振幅变化中取出原调制信号。从调相波的瞬时相位变化中取出原调制信号。从调频波的瞬时频率变化中取出原调制信号。 从频谱的角度来看 因为音频信号频率很低2020kHz不能从天线发射出去必须将音频信号加载到高频信号上这叫做“调制”该高频信号称为“载波”。有两种调制方 2 法即振幅调制产生调幅波和频率调制产生调频波如下图所示。如果高频波的幅

AMFM 收音机的组装及调试

AMFM 收音机的组装及调试

机械与车辆学院《电子实习Ⅲ》实习报告(2010-2011学年第一学期)实习题目:AM/FM 收音机的组装及调试姓名:学号:班级:指导老师:实习时间:成绩:一:实习目的通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程,训练动手能力,掌握元器件的识别,简易测试,及整机调试工艺。

二:实习内容和要求1、对照原理图讲述整机工作原理;2、对照原理图看懂装配接线图;3、了解图上符号,并与实物对照;4、根据技术指标测试各元器件的主要参数;5、认真细致地安装焊接,排除安装焊接过程中出现的故障。

三:实习设备及材料RW08-11收音机实验套件,电烙铁,焊锡丝,电脑,protel 99软件,五号电池四:收音机原理分析1. 各部分电路的工作原理接收回路工作原理收音机输入回路的任务是接收广播电台发射的无线电波,并从中选择出所需电台信号。

输入回路是由收音机内部的磁棒天线线圈、与调台旋钮相连的可变电容串联构成的LC调谐电路。

旋转调台旋钮可改变电容数值,以达到改变串谐电路固有频率的目的。

变频电路工作原理收音机接收回路送到高频调幅信号(高频调幅信号是运载被传输音频信号的“载波”),变频电路的作用就是将高频载波变成频率固定为465KHz的中频调幅波,同时保持原调制信号包络线的形状。

中放电路工作原理输入电台信号与本振信号之差是恒为465kHz的固定中频,此差频可在中频“通道”中畅通无阻,并被中频放大器逐级放大,因为这个固定中频就是并联谐振电路的预定谐振频率。

对其它邻近电台的电磁波信号或干扰信号来讲,由于它们与本振信号所产生的差频不是预定的中频,便被“拒之门外”,因而使收音机的选择性大为提高检波电路工作原理混频电路输出的携带音频信号的中频载波由中频放大电路进行两级放大,使得到达二极管检波器的中频载波振幅足够大。

二极管将中频载波振幅中的包络线检波出来,这个包络线就是我们需要的音频信号。

低放和功放工作原理收音机的低放电路,其主要任务是把音频信号进行放大,使功放级得到更大的音频信号电压;而功放级则是进一步把放大后的音频信号进行功率放大,以推动扬声器振动发出声音。

FM微型收音机调试与按安装实训报告

FM微型收音机调试与按安装实训报告

信息科学与工程学院实习报告实习名称:先进电子制造实践实习题目:FM微型收音机专业班级:电信11-3班*名:***学号:**********指导老师:***实习时间:2014/9/28—2014/10/10引言现在是一个实践出真知的年代。

书本上理论学的再多在深入,只有通过实践才能发现真理。

因此当遇到实际问题时,只要认真思考,才能发现问题,用所学的知识,再一步步探索,是完全可以解决遇到的一般问题的。

这次的内容包括电路的设计,印制电路板,电路的焊接。

比如收音机组装时就是自己通过对电路的认识然后安装、调试等,加深对收音机电路的认识,并且通过实际的安装锻炼一下大家的动手实验能力,期中主要是焊接的技术;并且通过实验中多遇到的的一些问题,如:没有声音,或者是很弱,虚焊、焊接技术导致铜片掉落等,学会进行问题的分析和解决,让自己能够在实际中运用所学所得的知识来解决实际生活中的问题。

让大家能够做到学有所用、学能所用。

本次实习的目的主要是使我们对电子元件及电路板制作工艺有一定的感性和理性认识;对电子信息技术等方面的专业知识做进一步的理解;培养和锻炼我们的实际动手能力,使我们的理论知识与实践充分地结合,作到不仅具有专业知识,而且还具有较强的实践动手能力,能分析问题和解决问题的高素质人才,为以后的顺利就业作好准备。

一、实训目的通过FM微型收音机的安装与调试实训,了解FM微型收音机的特点,熟悉装配FM微型收音机的基本工艺过程,掌握基本的装配技艺,学习整机的装配工艺;培养动手能力及严谨的工作作风。

二、实训要求1.了解FM微型收音机特点和工作原理。

2.熟悉FM微型收音机装配技术的基本工艺过程。

3.根据技术指标测试FM微型收音机的主要参数。

4.安装制作一台FM微型收音机。

三、FM微型收音机的特点及工作原理1、产品特点●采用电调谐单片FM收音机集成电路,调谐方便准确。

●接收频率为87~108MHz●外形小巧,便于随身携带●电源范围大1.8~3.5V,AAA 7号电池两节。

组装收音机实验报告

组装收音机实验报告

一、实验目的1. 学习无线电收音机的基本原理和组装方法。

2. 培养动手实践能力,提高电路连接和调试技巧。

3. 了解收音机工作过程中的信号接收、放大、解调等过程。

二、实验器材1. 电路板2. 电阻3. 电容4. 电感5. 变压器6. 晶体管7. 振荡器8. 接收天线9. 发射天线10. 电源11. 音频放大器12. 音频输出13. 螺丝刀14. 电烙铁15. 钳子16. 验电器17. 万用表三、实验步骤1. 设计电路图根据实验要求,设计一个简单的收音机电路图。

电路图应包括天线、调谐电路、放大电路、解调电路、音频放大电路和音频输出部分。

2. 准备元件根据电路图,准备所需的元件,并检查元件的规格和性能。

3. 组装电路(1)首先,将电路板放置在实验台上,确保电路板平整、稳固。

(2)用螺丝刀将电阻、电容、电感、变压器、晶体管等元件固定在电路板上。

(3)连接天线、振荡器、接收天线、发射天线等元件。

(4)连接电源,确保电源电压符合电路要求。

(5)连接音频放大器和音频输出。

4. 调试电路(1)使用万用表检测电路各部分的电压,确保电压符合设计要求。

(2)调整电路元件,使电路正常工作。

(3)调整天线,接收广播信号。

5. 检查和测试(1)使用验电器检查电路是否通路。

(2)调整调谐电路,使收音机接收到的信号清晰。

(3)测试音频输出,确保收音机正常播放广播信号。

四、实验结果与分析1. 实验结果通过组装收音机实验,成功制作了一台简单的收音机,能够正常接收广播信号并播放。

2. 实验分析(1)天线:天线是收音机接收广播信号的关键部件,实验中使用了接收天线和发射天线。

接收天线负责接收广播信号,发射天线负责将信号发送出去。

(2)调谐电路:调谐电路用于选择接收频率。

实验中使用了LC振荡电路,通过调整电容和电感,实现了调谐功能。

(3)放大电路:放大电路用于放大接收到的信号。

实验中使用了晶体管放大电路,将微弱的信号放大到一定程度。

(4)解调电路:解调电路用于将调制信号还原为原始信号。

收音机的安装与调试实训报告

收音机的安装与调试实训报告

收音机的安装与调试实训报告一、实训目的本实训旨在通过制作收音机,使学生掌握收音机的原理、安装过程、调试技能和维护方法,培养学生动手能力和创新思维,以及提高对电子技术的应用能力。

二、实训内容1. 收音机的原理和组成部分介绍收音机是一种接收无线电波信号并将其转换成音频信号的电子设备。

它通常由天线、射频放大器、中频放大器、检波器、音频放大器和扬声器等部分组成。

天线是一个接收无线电波的装置,它可以将电磁波转换成电信号。

射频放大器是用来放大从天线接收到的微弱信号的部分。

中频放大器是用来放大射频信号通过检测器后产生的中频信号的部分。

检波器是将中频交流信号转化成音频直流信号的部分。

音频放大器是用来放大音频信号的部分。

扬声器则将音频信号转化成声音。

2. 制作收音机的步骤(1)材料准备制作收音机的材料准备包括:电容、电阻、变压器、晶体管、天线、电线等。

这些材料可在电子商城或者市场上购买。

(2)焊接焊接是组装收音机的关键步骤。

将电容、电阻、变压器、晶体管按照电路图连接在一起,然后焊接。

焊接时要注意引线的长度,不能过长或过短。

(3)安装天线将天线插头焊接在天线上,并通过接口连接到收音机上,找到最佳接收信号的位置。

(4)调试完成焊接和安装后,就需要进行调试。

将收音机对准调频电台,并调整收音机的频率到调频电台的频率,然后调整收音机音量,确保收音机可以正常工作。

(5)调整收音机音质调整收音机的音质是为了获得更清晰、更稳定的声音。

方法是先调整收音机的音量,并通过调整电容值和电阻值来调整音质。

三、实训过程1. 在实训前,老师给每个学生发放了所需材料,包括电容、电阻、晶体管、变压器、天线、电线等。

2. 学生按照电路图连接电容、电阻、晶体管和变压器,其中最为棘手的是晶体管,需要根据电路图正确的引脚连接方式,通过焊接连接在一起。

在连接时,务必要注意引脚的长度,避免引脚过长或者过短。

3. 连接完电路后,安装天线。

天线插头需要焊接在天线上,再通过接口连接到收音机上。

组装收音机实习报告5篇

组装收音机实习报告5篇

组装收音机实习报告5篇组装收音机实习报告篇1一、实习目的与要求(1)实习目的:通过收音机组装实习,掌握基本的焊接技术,学会元件识别、测试、质量检验和安装的方法。

掌握万用表的使用方法,学习掌握超外差式收音机的基本工作原理,学会识别电路原理图与印刷图,学会电子设备的整机装配、调试方法等,了解电子产品的装配过程。

从而锻炼和提高动手能力,严谨的科学作风,巩固和加深对电子学理知识的理解和掌握。

(2)实习要求:元器件装配要求:为保证装配到线路板上的元件质量,要求严格按照下列步骤装配每一个元件:第一步,用万用表测试元件并记录测试结果。

第二步,观察元件引线,如表面有氧化,清楚氧化层。

第三步,元件引线镀锡(新元件可免此步骤)。

第四步,结合原理图与印刷图插接元器件。

第五步,检查插接的元器件。

第六步,焊接元器件。

测试记录要求:测试记录需包含下列内容:1. 测试日期2. 测试人姓名3. 测试结果a. 元器件在电路中的编号b. 元器件的类型(电阻、电容)c. 用万用表测量的具体方法(档级)d. 测量结果(标称值、实测值)电阻:色码、实测值电容:容量、级间电压、电解电容的极性电感、中周、本振、变压器:初次极电阻二极管:方向(实体图)、级间正反向电阻三极管:类型(PNP/NPN)、放大倍数、各级间正反向电阻二、实习任务(1)焊接技术(2)元器件识别与测试(3)学习掌握收音机的工作原理,学习认识工作原理图和装配图(4)完成收音机的组装、调试与检修三、实习日志(我们的日记顺序和此有差别,应作相应调整,仅为参考)(1)实习第一天第一天的实习内容包括:掌握电烙铁的正确使用方法;掌握基本的焊接技术;学会识别不同的元器件;掌握元器件的不同安装方法(立插、平铺);初步掌握万用表的使用方法。

用电烙铁焊接元件是最基本的技术,也是基本的装配工艺,它对保证电子产品的质量起着关键的作用。

焊接常用的工具和材料有电烙铁、带松香夹芯的焊锡丝、助焊剂、吸焊器、斜口钳(剪线钳)、万用表、镊子、通用电路板、各种类型的元器件。

fm微型收音机实验报告

fm微型收音机实验报告

竭诚为您提供优质文档/双击可除fm微型收音机实验报告篇一:收音机实验报告格式收音机原理与制作实验报告专业学号姓名实验地点:教50225一、实验目的我们通过对一部收音机的安装、调试,可以了解电子元器件的基本知识和电原理图的识读方法;可以学习调频/调幅收音机的基本组成和工作原理;可以掌握电子产品的装配工艺和焊接技术以及调试方法;能熟练使用工具和有关仪器仪表、初步具备电子产品的故障分析和检测能力。

总之,通过这一实践性环节的训练,能普遍提高我们的动手能力,达到基本功训练的目的。

二、实验器材电烙铁、镊子、锡丝、及各类元器件三、实验原理收音机的工作原理天线接收到的各电台调频信号经输入电路,初步选择出所需要电台的信号送到变频级,与本机振荡信号在混频器中混频,通过选频回路选出10.7mhz的中频信号送至中频放大器中进行放大。

放大后的中频信号经限幅器限幅后送至鉴频器解调出音频信号,最后送往音频放大器,经低频电压放大和功率放大后推动扬声器发出声音。

调频信号由拉杆天线经c8、c10和L1组成的输入电路进入Ic1的11、12脚混频电路,和本振信号在Ic1内混频产生70KhZ的中频信号。

本振电路是由可变电容器cA、L2等元器件和Ic1内部电路组成,改变cA可实现手动调台。

中频信号经内部中频放大,中频限幅后送到鉴频器检出音频信号,再经内部环路滤波后由2脚输出音频信号。

调频(Fm)收音机电路原理图音频放大电路Ic1的2脚输出的音频信号经过R6、c18耦合到功率放大集成电路Ic3(TDA1822)的输入端6脚,经过Ic3内部功率放大后由其1、3脚输出经过放大后的音频信号以推动扬声器工作。

电路中的带开关电位器VoL是电源开关和控制音量的大小。

Vcc调幅(Am)收音机工作原理电台信号经过由磁性天线和可变电容cb组成的输入回路选择后从Ic2TA7642的2脚输入,经过放大检波后从3脚输出音频信号再经R6、c18耦合到功率放大集成电路TDA2822的输入端进行功率放大,放大后的信号从1、3脚输出从而推动扬声器发声。

FM微型收音机调试与按安装实训报告

FM微型收音机调试与按安装实训报告

包头师范学院电子技术综合实训论文题目:FM微型收音机学号:1114860015学生姓名:张磊学院:信息学院专业:电子信息科学与技术班级:11级电子班指导教师:尹淑娟二〇一二年十一月摘要利用SMT基本工艺技术和手工焊接技术焊接FM微型收音机。

了解其原理,装配及调试;并且在焊接过程中学习SMT基本工艺过程和掌握操作技能;熟悉手工焊锡的常用工具的使用及其维护与修理;熟悉印制电路板设计的步骤和方法,熟悉手工制作印制电板的工艺流程,能够根据电路原理图,元器件实物设计并制作印制电路板。

熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书;能够正确识别和选用常用的电子器件,并且能够熟练使用普通万用表和数字万用表;了解电子产品的焊接、调试与维修方法。

关键词:SMT基本工艺技术;手工焊锡;印制电路板;工艺流程AbstractUsing SMT basic technology and manual welding technology welding FM miniature radio. To understand its principles, assembly and commissioning; and in the welding process to learn SMT basic process and mastering the operation skills; familiar with the manual soldering of the use of commonly used tools and maintenance and repair; familiar with the printed circuit board design steps and methods, familiar with handmade printed board process, according to the circuit diagram, component of physical design and the production of printed circuit board. Familiar with common types of electronic components category, type, specifications, performance and range of use, can consult about electronic library; be able to correctly identify and use of common electronic devices, and can skilled use of common multi-meter and digital multimeter; understanding of electronic products, welding, debugging and repair method.Key words:SMT basic technology; manual solder; printed circuit board; technological process引言 (1)一、实训目的 (2)二、实训要求 (2)三、FM微型收音机的特点及工作原理 (2)1、产品特点 (2)2、工作原理 (2)四、FM微型收音机安装工艺 (4)1、产品特点 (4)2、安装步骤及要求 (4)3、调试 (5)4、总装 (7)5、检查 (7)五、电烙铁使用方法 (8)1、电烙铁简介 (8)2、焊接操作姿势与卫生 (8)六、安装中出现的问题及解决办法 (10)七、安装之后的测试 (11)八、实习体会 (11)参考文献 (12)现在是一个实践出真知的年代。

2021年组装收音机实习报告5篇

2021年组装收音机实习报告5篇

2021年组装收音机实习报告5篇组装收音机实习报告篇1一、实习名称:组装收音机二、实习目的1.熟悉手工焊锡的常用工具的使用及其维护与修理,组装收音机实习报告。

2.基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

3.掌握万用表的用法。

4.了解超外差式收音机的组成与工作原理5.学会各种基本电子元器件的识别与参数判断6.了解晶体管在电子电路中的用途与用法三、收音机工作原理收音机的原理是把从天线接受到的`高频信号,经检波还原成音频信号,送到扬声器变成音波。

是把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号,然后再对这个中频信号进行多级放大,再检波,低放。

由于不同频率的无线电波用途较广、接受的电波较多,所以音频信号就会互相干扰,导致音响效果不好,所以当要选择所需的电台并把不要的信号"滤掉",以免产生干扰,所以在我们收听广播时,使用选台按钮。

由于中频固定,且频率比高频已调信号低、中放的增益可以做的较大,工作较稳定,通频带特性也可做的理想、这样可以使检波器获得足够大的信号,从而使整机输出音质较好的音频信号,,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀!四,实习材料电烙铁:外热式电烙铁,功率为30w,烙铁头是铜制。

焊锡膏,焊锡,螺丝刀、镊子,练习用的电路板,砂纸,练习用电阻,电容,三极管,散装的收音机零件(电阻,电容,发光二极管,三极管,变压器,导线,电池,喇叭等等)。

五、实习内容1,电烙铁的使用。

使用烙铁时,烙铁的温度太低则熔化不了焊锡,或者使焊点未完全熔化而成不好看、不可靠的样子。

太高又会使烙铁"烧死"(尽管温度很高,却不能蘸上锡)。

另外也要控制好焊接的时间,电烙铁停留的时间太短,焊锡不易完全熔化、接触好,形成"虚焊",而焊接时间太长又容易损坏元器件,或使印刷电路板的铜箔翘起。

收音机的组装与调试实习报告

收音机的组装与调试实习报告

收音机的组装与调试实习报告一、实习目的本次实习旨在通过组装和调试收音机,增强我们的实践操作能力和电路分析能力,同时加深我们对电子技术的理解和掌握。

二、实习内容在本次实习中,我们首先需要了解收音机的基本工作原理和组成,然后根据所给的电路板和元件清单,自行选择和装配各个部件,最后对收音机进行调试和测试。

1、收音机的工作原理收音机是利用电磁感应原理,将无线电波信号转换为音频信号的电子设备。

它主要由天线、调谐器、放大器和扬声器等部分组成。

当天线接收到无线电波时,通过调谐器将特定频率的电波选出并放大,然后驱动扬声器发出声音。

2、收音机的组装过程在明确了收音机的工作原理后,我们开始进行组装。

根据所给的电路板和元件清单,我们将各个元件准确无误地焊接到电路板上。

在这个过程中,我们需要仔细阅读电路图,确保每个元件的位置和方向都正确。

接着,我们安装天线、音量调节旋钮和扬声器等外部部件。

对整个收音机进行调试和测试。

三、实习结果经过近两个小时的焊接和调试,我们成功地组装并调试好了收音机。

在测试过程中,收音机能够正常接收信号并播放声音,没有出现任何故障或异常情况。

四、实习总结通过本次实习,我们不仅学会了如何组装和调试收音机,还对电子技术有了更深入的了解。

在实习过程中,我们不仅增强了实践操作能力,还培养了细心和耐心。

虽然过程中有些困难和挑战,但当我们看到成功的作品时,所有的付出都是值得的。

我们还学到了如何有效地利用资源,如何与团队成员进行有效的沟通和协作。

这些都是我们在未来学习和工作中需要具备的重要技能。

在未来的学习和工作中,我们将更加注重实践操作能力的培养,更加注重理论与实践的结合。

我们也将更加珍惜与团队成员合作的机会,共同进步,共同成长。

计算机组装实习报告一、实习目的计算机组装实习是计算机科学与技术专业、信息管理与信息系统专业必修实践环节。

通过本次实习,使同学进一步巩固计算机硬件、软件、计算机网络的相关知识,掌握计算机硬件的组装、软件的安装、维护的基本操作技能,为以后走上工作岗位,解决实际工作中的有关计算机硬件、软件、网络配置和维护的问题打下基础。

(整理)AM-FM收音机的安装与调试方法.

(整理)AM-FM收音机的安装与调试方法.

AM/FM收音机的安装与调试ξ1概述一、实习目的:1、学习收音机的调试与装配。

2、提高读整机电路图及电路板图的能力。

3、掌握收音机生产工艺流程,提高焊接工艺水平。

二、实习内容:1、收音机电路原理分析。

2、掌握印制电路板的组装及焊接工艺。

3、进行AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求:1、会检测元器件并判别其质量。

2、独立完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满足三级机水平(国标),具体如下:接收频率范围:AM 525~1605KHZ FM 72~108MHZ接收灵敏度:AM 达国家C类标准FM 优于μV级输出功率:大于100mW供电电源:DC 3V立体声耳机输出阻抗:32Ω精品文档ξ2收音机的基本工作原理1、收音机的电路结构种类有很多,早期的多为分立元件电路,目前基本上都采用了大规模集成电路为核心的电路。

集成电路收音机的特点是结构比较简单,性能指标优越,体积小等优点。

AM/FM型的收音机电路可用如图1所示的方框图来表示。

收音机通过调谐回路选出所需的电台,送到变频器与本振电路送出的本振信号进行混频,产生中频输出(我国规定的AM中频为465KHZ,FM中频为10.7MHZ),中频信号将检波器检波后输出调制信号,调制信号经低放、功放放大电压和功率,推动喇叭发出声音。

图1 AM/FM型收音机电路方框图2、本实训中的收音机是一种50型的AM/FM二波段的收音机,收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。

由于集成电路内部无法制作电感、大电容和大电阻,故外围元件多以电感、电容和电阻为主,组成各种控制、供电、滤波等电路。

50型收音机电路图如图2所示。

精品文档图 2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。

收音机组装实践报告模板

收音机组装实践报告模板

收音机组装实践报告模板一、实践背景•收音机是一种简单且古老的电子设备,由于现代技术的发展,人们很少使用收音机来收听广播。

•但是,通过组装一部收音机,可以了解电路原理和电子元件的作用,提高手工操作和实践能力,同时也是一种有趣的 DIY 活动。

•因此,本文将介绍收音机组装实践的相关步骤、注意事项和实践结果,希望能够给同学们带来参考和帮助。

二、实践步骤1. 零部件准备•所需零部件包括:收音机电路板、调谐电容器、变压器、滑动电阻器、电解电容器、二极管、晶体管、中心触点电容器、喇叭、万用表。

•请确认每个零部件是否齐全,不要遗漏或弄错。

2. 收音机电路板组装•将收音机电路板上的元件孔与元器件的引脚对应,注意不要插错位置或方向。

•通过焊接实现元器件与电路板的连接,注意要进行焊点检查和修正,确保电路板上的焊点清晰、牢固、不短路或漏焊。

3. 底盖安装•在电路板与底盖之间安装合适的垫片,不仅可以避免电路板挤压变形,还可以防止底盖金属和电路板触碰而引起短路。

•安装好底盖后,检查所有元器件是否固定良好。

4. 外壳组装•根据收音机的尺寸和形状,选择合适的外壳进行组装,部分外壳需要用螺丝紧固,也有的需要使用胶水或直接卡紧等方法。

•外壳组装完成后,检查收音机表面是否整齐、无毛刺、无磕碰。

5. 实验测试•使用万用表检查电路板上各节点之间的电位差及电流流通情况,通过调节调谐电容器和滑动电阻器,可以收听到温柔的音乐或悠扬的新闻。

•如果收音机有噪音、变调、断音等问题,请仔细检查电路板上的连接和元器件是否正确、是否损坏、是否卡紧。

三、注意事项•实验环节中,需要注意安全事项,手部要戴手套,保持食品、酒精、水等远离电路板。

•实验中需要遵循电路原理和电子学基本原理,不要擅自更改或修改电路部件。

•使用工具时要保持清洁、整洁,焊接时要在通风良好的环境下进行,以免误吸有害气体。

四、实践结果•在本次实践过程中,手工组装收音机的难度不大,但是需要花费一些时间和精力来完成。

收音机的组装与调试的实习报告(大全五篇)

收音机的组装与调试的实习报告(大全五篇)

收音机的组装与调试的实习报告(大全五篇)第一篇:收音机的组装与调试的实习报告超外差式收音机的组装与调试报告1.实验目的:1.掌握收音机的工作原理及组成;2.学会超外差式收音机的安装与调试。

二、实验仪器:收音机零件一套工具包一个(包括万用表、电烙铁等)。

3.实验原理:(1)输入电路:又称输入调谐回路或选择电路,其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。

输入电路是收音机的大门,它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。

(2)变频电路:又称变频器,由本机振荡器和混频器组成,其作用是将输入电路选出的信号(载波频率为fs的高频信号)与本机振荡器产生的振荡信号(频率为fr)在混频器中进行混频,结果得到一个固定频率(465kHz)的中频信号。

这个过程称为“变频”,它只是将信号的载波频率降低了,而信号的调制特性并没有改变,仍属于调幅波。

由于混频管的非线性作用,fs与fr在混频过程中,产生的信号除原信号频率外,还有二次谐波及两个频率的和频和差频分量。

其中差频分量(fr—fs)就是我们需要的中频信号,可以用谐振回路选择出来,而将其它不需要的信号滤除掉。

因为465kHz中频信号的频率是固定的,所以本机振荡信号的频率始终比接收到的外来信号频率高出465kHz,这也是“超外差”得名的原因。

(3)中频放大电路:又叫中频放大器,其作用是将变频级送来的中频信号进行放大,一般采用变压器耦合的多级放大器。

中频放大器是超外差式收音机的重要组成部分,直接影响着收音机的主要性能指标。

质量好的中频放大器应有较高的增益,足够的通频带和阻带(使通频带以外的频率全部衰减),以保证整机良好的灵敏度、选择性和频率响应特性。

(4)检波和自动增益控制电路:检波的作用是从中频调幅信号中取出音频信号,常利用二极管来实现。

由于二极管的单向导电性,中频调幅信号通过检波二极管后将得到包含有多种频率成份的脉动电压,然后经过滤波电路滤除不要的成份,取出音频信号和直流分量。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实验报告书
课程名称:FM微型收音机的调试与组装班级:
学号:
姓名:
1.实验目的
完成FM微型收音机的组装
元件的焊接、外围电路的连接以及整机装配和调试
2.工作原理
1.SMT收音机特点
1) 采用电调谐单片FM收音机集成电路,调谐方便准确。

2)接受频率为87~108MHZ。

3)较高接收灵敏度。

4)外形小巧。

便于携带。

5)电源范围宽1.8~3.5V,AAA 7号电池2节。

6)内设静噪电路,抑制调谐过程中的噪声。

2.工作原理
收音机电路的核心是单片收音集成电路SC1088。

它采用特殊的低中频(70KHz)技术,外围电路省去了中频变压器
和陶瓷滤波器,使电路简单可靠,调试方便。

SC1088采用
SOT16脚封装。

3.实验器材
电阻、电容、极管、电感若干,前后盖各一个,电位器按钮
(分内外),开关按钮(SCAN,RESET),电池片3片,螺钉,
Ω2),Rp(带开关的电位器51K),S1,印制板,耳机(32⨯
S1轻触开关,XS(耳机插座)
4.实验步骤
1.焊膏印刷
(1)放置电路板的时候需放准,否则电路板不能被完全附上焊膏;(2)刮焊锡膏的时候把握一定角度,不能太用力,否则焊锡膏过多不利于贴片及回流焊。

2.贴片
按位置用镊子贴上指定元件,注意大小、方向以及正反,放置时须放正,若放斜容易造成相邻管脚之间焊膏短路,必须垂直拿起后重新放置。

3.检查
4.再流焊
平稳的放进再流焊机,等待结束。

5.安装THT分立元器件
用传统的方法将元器件焊接到电路板上,避免虚焊、短路以及元件的正负引脚别弄错;不要忘记焊接跨接线J1、J2;耳机插孔焊接时须插着耳机焊。

6.调试
搜索电台,调接收频段。

7.总装
5.注意事项
1.打开时请小心,不要将塑料袋撕破, 以免材料丢失。

2.清点材料时请将机壳后盖当容器,将所有的东西都放在里面。

3.清点完后请将材料放回塑料袋备用。

4.暂时不用的请放在塑料袋里。

5.焊接前电阻要看清阻值大小,并用万用表校核。

电容、二极
管要看清极性。

6.一旦焊错要小心地用烙铁加热后取下重焊。

拨下的动作要轻,
如果安装孔堵塞,要边加热,边用针通开。

7.电阻的读数方向要一致,色环不清楚时要用万用表测定阻值
后再装。

8.上螺丝、螺母时用力要合适,不可用力太大
6.实验过程与心得
在制作FM微型收音机之前,我们先进行焊锡的练习。

管只是简单的步骤,但做好却不容易。

锡若过少,则可能会虚焊;锡若过多,则可能会焊到别的元件,导致电路板短路。

手动焊锡的过程,细心与耐心缺一不可。

当我拿到FM微型收音机的零部件时,稍微有点意外,因为靠
这些简单零部件,能将平时我觉得专业人士才能做的收音机,通过我的手制作出来。

制作这FM微型收音机的第一部是刷板,这部代替我们手动焊锡,因为电容、电阻的零部件太小,手动焊锡难度大。

不过,刷完板后的粘黏电容、电阻过程,考验的依然是我们的细心与耐心。

之后通过烤箱出来的电路板,离做成完整的FM微型收音机还是很远。

安装THT分立元部件这过程尤为重要,同时需要注意的地方也很多。

比如好几个焊盘的间距特别小,一不留神,就会焊在一起,有可能会导致电路板短路。

做错了,就要将锡融化再吸出来重做一遍。

完成这过程后,我进行了调试,但调试的结果与指导书不一样。

怀着忐忑的心,我进行总装,不过结果是,灯能亮,但不能收听频道。

这时候我拆了收音机再认真检查了我的电路板,发现缺了一条导线没焊上去。

把导线好后,调试的结果也基本正确了,再次组装好收音机,期待能收到声音。

但奇迹没有出现,还是和上次一样,没有声音。

接下来的几次检查修改电路板,仍然没有找到错误的地方。

最终,这FM微型收音机的制作以灯亮声音不响的失败告终。

虽然失败的结果让我不太好受,但是整个制作FM微型收音机的过程已经让我受益不少。

这次课程将基本技能训练,基本工艺知识和创新启蒙有机结合,培养我的实践能力和创新精神。

课后的我对电子工艺的理论有了初步的了解,懂得简单的焊接技术,能够区分电路元件的不同。

同时,这让作为信息科学与技术学院学生的我,明白了仅会操作鼠标是不够的,基本的动手能力是一切工作和创造
的基础和必要条件。

有了这次失败经验的教训,我相信,在下次的电子工艺课程中,我将会做的更好,做出一个完整成功的作品。

相关文档
最新文档
