电工实习-收音机组装实验报告
组装收音机实习报告4篇

组装收音机实习报告4篇组装收音机实习报告篇1一:实习名称:收音机的组装二:实习目的:1.熟识手工焊锡的常用工具的使用及其修理与护理。
2.基本把握手工电烙铁的焊接技术,能够的完成简洁电子产品的安装与焊接,熟识电子产品的安装工艺的生产流程。
3.了解超外差式收音机的组成与工作原理。
4.学会各种基本电子元件的识别与参数推断。
5.了解晶体管在电子电路中的用处与用法。
三:收音机工作原理收音机的原理是把从天线接收到的高频信号,经检波还原成音频信号,送到扬声器变成音波,是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号,然后再对这中频信号进行多级放大,再检波低放。
由于不同频率无线点播用处较广,接受的电波较多。
所以音频信号会相互干扰,导致音效不好,所以当要选择所需的电台并把不要的信号“滤掉”。
收听广播时,使用选台按钮,由于中频固定,中放的增益可以做的较大,工作较稳定,检波器获得足够大的信号,从而使整机输出音质较好的音频信号。
因此中频调谐放大电路选择性好,增效高又不易自激,灵敏度和选择性都可以改善,而且整个波段接收灵敏度匀称。
四:试验材料电烙铁:外热式电烙铁,功率30W,烙铁头铜质。
焊锡,螺丝刀,镊子,各种收音机零件。
五:实习内容1:电烙铁的使用:使用电烙铁时,必需掌握好烙铁温度与焊接时间,由于烙铁温度太低熔化不了焊锡,温度太高会使烙铁“烧死”,电烙铁停留时间太短,焊锡不易熔化形成“虚焊”,焊接时间太长又简单损坏元器件。
2:元器件的识别:电路板上涉及许多元件,比方:二极管,三极管,电阻,电容,变压器,集成块等等。
电阻需要按色环区分其电阻。
二极管电解电容器的正负极,三极管的三个引脚连接挨次等等都是应当留意的事项。
六:实习心得这次组装收音机应当算作胜利吧。
装上电池,我渐渐地调整收到了四个台,虽然都不是很清楚,但收音机终于是响了,这让我心里还是蛮兴奋的,自己对它花费了那么多的心血,它最终没回报我一个“一声不吭”这让我还是挺欣慰的。
电装实习收音机实验报告

一、实习目的本次电装实习的主要目的是通过组装和调试一台收音机,使学生掌握电子产品的焊接、调试与维修方法,提高动手实践和独立自主能力。
同时,培养学生查找和分析电器器件的资料和功能,了解收音机的工作原理,以及印刷电路板的设计和制作过程。
二、实习器材1. 电烙铁、焊锡丝、松香2. 收音机实验套件3. 5号电池2节三、实习内容1. 收音机的设计与安装本次实习的收音机实验套件为S-202T调频调幅电视伴音收音机。
首先,学生需要了解收音机电路的工作原理及故障检测与排除方法,学习收音机安装的工艺过程,了解收音机的调试方法,并练习安装并调试一台收音机。
2. 印刷电路板的设计与制作学生需要学习用Protel 99进行电子电路设计的方法,掌握印刷电路板的制作方法和工艺过程,画出原理图并生成PCB版。
四、实习准备1. CXA1191的管脚功能及内部框图2. PCB版3. 用Protel 99绘制的整机原理图五、实习过程1. 焊接学生需要使用电烙铁、焊锡丝和松香进行焊接练习。
首先,熟悉焊接电路的原理,并掌握焊接拆装电路的基本流程。
练习焊接电阻的安装,包括卧式和立式两类。
2. 收音机的组装在熟悉焊接电路的基础上,学生开始组装收音机。
安装过程先从低矮和耐热的元件开始,如电阻,然后再装大一点的元件,如中周、变压器,最后再装怕热的元件,如二极管、三极管。
电阻的安装,选择好阻值后根据两孔的距离弯曲电阻脚,立式或卧式插装在电路板上进行安装,高度尽量统一。
3. 收音机的调试收音机组装完成后,进行调试。
调试过程中,检查各元件是否安装正确,焊接是否牢固,并调整相关参数,确保收音机正常工作。
4. PCB版的绘制学生使用Protel 99绘制收音机的原理图,并根据原理图生成PCB版。
六、心得体会通过本次电装实习,学生不仅提高了动手实践能力,还加深了对电子产品的理解。
在实习过程中,学生学会了如何查找和分析电器器件的资料和功能,掌握了收音机的工作原理,了解了印刷电路板的设计和制作过程。
电装实习收音机报告(多篇)

电装实习收音机报告(多篇)第1篇:收音机电装实习实验报告电装实习实验报告第一部分焊接拆装练习实验目的了解焊接电路的原理并熟练掌握焊接拆装电路的基本流程。
其中,焊接电阻包括卧式和立式两类。
实验工具电路板(1块)、电烙铁(1个)、焊锡丝(若干)、电阻(若干)、小铁片(若干)、焊锡枪(1个)。
实验内容进行电路板的焊接拆装练习,主要是练习并熟练掌握对电阻和铁片的焊接和拆装。
第二部分超外差式收音机装配与调试练习实验目的在熟练掌握电路基本焊接的基础上,仔细阅读说明书,完成收音机套件的组装并且进一步掌握电子安装工艺和调试。
实验工具电烙铁(1个)、焊锡丝(若干)、焊锡枪(1个)、超外差式收音机组装套件(1套)。
实验内容1)·元件清单:1·电原理图:·焊接电路图22)调试装配·安装过程:安装时先装低矮和耐热的元件(如电阻),然后再装大一点的元件(如中周、变压器),最后再装怕热的元件(如二极管、三极管)。
电阻的安装,选择好阻值后根据两孔的距离弯曲电阻脚立式插装或卧式插装在电路板上进行安装,高度尽量统一;瓷片电容和三极管的脚剪的长度适中且不能超过中周的高度,点解电容紧贴线路板立式安装焊接;磁棒线圈的四根引线头直接对应的焊接在线路板上;双连拔盘安装时在它的元周内的高出部分的元件脚剪去;喇叭安放挪位后用喇叭压板和螺丝固定。
·调试过程:测量电流,电位器开关关掉,装上电池并用万用表的50mA档,表笔跨接在电位器开关的两端(黑表笔接电池负极、红表笔接开关的另一端)电流指示小于10mA,则证明已经通电,将电位器开关打开,用万用表分别依次测量E、D、C、B、A五个电流缺口,测试完毕均在要求范围之内,用烙铁依次联通五个缺口,再把音量开到最大,调双连拔盘,收到电台。
·故障即解决方案当测量值不在规定范围时,检查三极管极性是否装错,中周是否装错位置以及虚假错焊等,若测量哪一级电流不正常则说明那一级存在问题,检查并纠正,再次测量电流值,若正常则故障解决,否则继续依次排查故障。

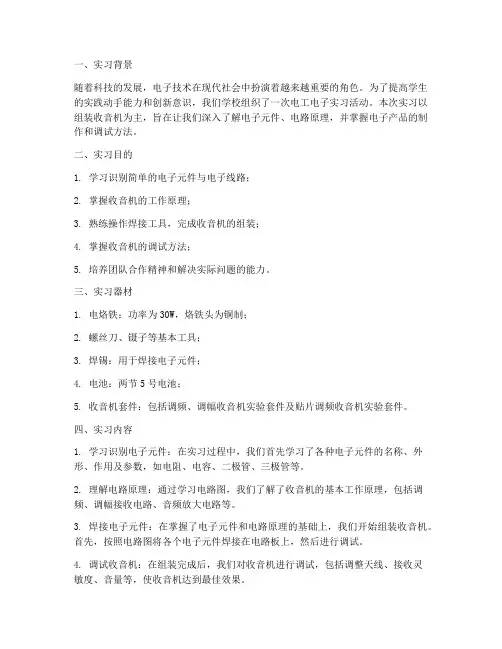

电工电子实习收音机报告

一、实习背景随着科技的发展,电子技术在现代社会中扮演着越来越重要的角色。
为了提高学生的实践动手能力和创新意识,我们学校组织了一次电工电子实习活动。
本次实习以组装收音机为主,旨在让我们深入了解电子元件、电路原理,并掌握电子产品的制作和调试方法。
二、实习目的1. 学习识别简单的电子元件与电子线路;2. 掌握收音机的工作原理;3. 熟练操作焊接工具,完成收音机的组装;4. 掌握收音机的调试方法;5. 培养团队合作精神和解决实际问题的能力。
三、实习器材1. 电烙铁:功率为30W,烙铁头为铜制;2. 螺丝刀、镊子等基本工具;3. 焊锡:用于焊接电子元件;4. 电池:两节5号电池;5. 收音机套件:包括调频、调幅收音机实验套件及贴片调频收音机实验套件。
四、实习内容1. 学习识别电子元件:在实习过程中,我们首先学习了各种电子元件的名称、外形、作用及参数,如电阻、电容、二极管、三极管等。
2. 理解电路原理:通过学习电路图,我们了解了收音机的基本工作原理,包括调频、调幅接收电路、音频放大电路等。
3. 焊接电子元件:在掌握了电子元件和电路原理的基础上,我们开始组装收音机。
首先,按照电路图将各个电子元件焊接在电路板上,然后进行调试。
4. 调试收音机:在组装完成后,我们对收音机进行调试,包括调整天线、接收灵敏度、音量等,使收音机达到最佳效果。
5. 团队合作:在实习过程中,我们分组进行,相互协作,共同完成收音机的组装和调试。
五、实习心得1. 通过本次实习,我对电子元件和电路原理有了更深入的了解,掌握了焊接技术,提高了动手能力。
2. 在组装收音机的过程中,我学会了分析问题、解决问题的方法,提高了自己的逻辑思维能力。
3. 团队合作让我认识到团队协作的重要性,学会了与他人沟通、交流,提高了自己的沟通能力。
4. 本次实习让我体会到理论知识与实践操作相结合的重要性,使我更加珍惜所学知识。
六、实习收获1. 掌握了基本的电子元件和电路原理;2. 熟练操作焊接工具,提高了动手能力;3. 学会了收音机的调试方法,提高了电子产品的调试能力;4. 培养了团队合作精神和解决实际问题的能力;5. 加深了对电子技术的兴趣,为今后的学习奠定了基础。
收音机组装调试实训报告

一、实训目的1. 了解收音机的基本知识,掌握收音机的原理和电路结构。
2. 熟悉焊接技术,能够进行简单的电路元器件装配。
3. 学习故障的诊断和排除方法,提高实际操作能力。
4. 培养团队协作精神,提高动手能力和严谨的工作作风。
二、实训内容1. 收音机基本知识及电路结构收音机是一种接收无线电波并还原出声音的设备。
它主要由天线、调谐电路、放大电路、检波电路、滤波电路、功率放大电路和扬声器等组成。
2. 焊接技术焊接是电子技术中常用的连接方法,主要包括锡焊、烙铁焊、气焊等。
在实训中,我们学习了锡焊技术,掌握了焊接过程中的注意事项,如焊接温度、焊接速度、焊接材料等。
3. 电路元器件装配在实训中,我们按照电路图的要求,将各个电路元器件进行装配。
包括电阻、电容、晶体管、二极管、集成电路等。
在装配过程中,我们学会了如何识别元器件,如何正确连接元器件。
4. 故障诊断与排除在实训过程中,我们遇到了一些故障,如电路不通、声音小、噪声大等。
通过分析故障现象,我们找到了故障原因,并进行了相应的排除。
5. 收音机调试收音机调试主要包括调谐、增益调整、频率调整等。
在实训中,我们按照要求对收音机进行了调试,使其达到最佳工作状态。
三、实训过程1. 准备工作在实训前,我们首先对收音机的电路图进行了仔细研究,了解了各个电路元器件的作用和连接方式。
然后,我们准备好所需的工具和材料,如焊锡、烙铁、万用表、示波器等。
2. 焊接电路元器件按照电路图的要求,我们将各个电路元器件进行焊接。
在焊接过程中,我们注意了焊接温度、焊接速度、焊接材料等,确保焊接质量。
3. 装配电路元器件在焊接完成后,我们将各个电路元器件进行装配。
在装配过程中,我们学会了如何识别元器件,如何正确连接元器件。
4. 故障诊断与排除在实训过程中,我们遇到了一些故障,如电路不通、声音小、噪声大等。
通过分析故障现象,我们找到了故障原因,并进行了相应的排除。
5. 收音机调试在故障排除后,我们对收音机进行了调试。
电工组装收音机实训报告

一、实训背景随着科技的发展,电子技术已经深入到我们生活的方方面面。
为了提高学生的实践能力和创新精神,本实训课程以组装收音机为载体,让学生在实践中掌握电工基本技能,了解电子电路的工作原理,培养团队协作和动手能力。
二、实训目的1. 掌握电子元器件的识别、检测和选用方法。
2. 熟悉焊接工具的使用和焊接工艺。
3. 理解电子电路的工作原理,学会分析电路图。
4. 培养团队协作和动手能力,提高学生的实践操作水平。
三、实训内容1. 收音机电路原理分析2. 电子元器件的识别与检测3. 焊接工具的使用与焊接工艺4. 收音机的组装与调试四、实训步骤1. 收音机电路原理分析(1)讲解收音机的工作原理,包括天线、调谐电路、放大电路、检波电路、低频放大电路和扬声器等部分。
(2)分析电路图,了解各部分电路的功能和相互关系。
2. 电子元器件的识别与检测(1)讲解常用电子元器件的类型、参数和功能。
(2)识别和检测电阻、电容、二极管、晶体管等元器件。
3. 焊接工具的使用与焊接工艺(1)讲解焊接工具的使用方法和注意事项。
(2)示范焊接工艺,包括焊接方法、焊接顺序和焊接质量要求。
4. 收音机的组装与调试(1)根据电路图,将元器件正确地焊接在电路板上。
(2)连接天线、调谐电路、放大电路、检波电路、低频放大电路和扬声器等部分。
(3)进行收音机的调试,包括调谐电路的调整、增益的调节、音质的优化等。
五、实训结果1. 学生掌握了电子元器件的识别、检测和选用方法。
2. 学生熟悉了焊接工具的使用和焊接工艺。
3. 学生理解了电子电路的工作原理,学会了分析电路图。
4. 学生培养了团队协作和动手能力,提高了实践操作水平。
六、实训总结通过本次电工组装收音机实训,学生们不仅掌握了电工基本技能,还了解了电子电路的工作原理。
在实训过程中,学生们学会了分析电路图、识别和检测元器件、焊接工具的使用和焊接工艺,提高了自己的实践操作水平。
同时,学生们在团队协作中锻炼了自己的沟通能力和组织能力,为今后的学习和工作打下了坚实的基础。
电工电子实习收音机_实习报告_

电工电子实习收音机为了提高学生的实践动手能力和创新能力,工程教育中心面向全校工科专业统一开设了电工电子实习课程,电工电子实习是面向电类和部分非电类专业开设的一门重要实践课程。
下面小编为大家整理的电工电子实习收音机,希望大家喜欢。
电工电子实习收音机篇一一、实习心得短暂的两周电工实习结束了,但我学到了许多课堂上学不到的知识。
通过实践,深化以前所学的理论知识,获得许多实践经验,另外认识到自己部分知识的不足和浅显,能够激励自己以后更好的学习。
总而言之,这次实习锻炼了自己,为自己的人生增添了活力,同时告诉我在前进的道路上不管遇到任何困难,只要拥有这次实习的激情就能战胜困难的勇气,给我以后的学习和工作注入了无穷的活力和力量。
要有一种永不言弃的科学精神去战胜困难。
最后,衷心地感谢在实习过程中所有给与我支持的老师和同学们,是他们让我坚持完成任务。
二、实习收获通过这两个星期的电工实习,我获得了很多,这些都是在平时理论课上学不到的,主要下列几点:1、掌握了几种基本的电工工具的使用,导线与导线的连接方法,了解了电路安装的基本常识。
2、掌握了收音机的工作原理,电子元器件的焊接。
3、学会了一般简单照明电路打安装方法,串联,并联及日光灯、电度表、插座等的安装。
4、了解了电动机传动和电机控制,顺序控制,反转控制的概念和原理,学会了交流接触器,热继电器,空气开关的原理和连接方法。
5、增强了我们独立思考,独立工作,独立创新的能力,使我们不仅仅课本的理论知识,能够真正的融会贯通了。
6、在以后的学习生活中,我会更加注意观察周围的用电设备,电气设备等的工作情况,并及时将自己所学的知识运用到实际中去,不断提升自己的专业技能。
三、实习不足实习的不足主要归咎于以前动手少,动手能力差,第一天看到收音机和一些元件,有些还是第一看到,当时心里就没底,不知从何下手,后来看了原理图渐渐的懂了些,最后经过自己的努力和同学的帮助还是把收音机装好了,心里是多么的激动。
电装实习收音机实验报告

一、实验目的1. 掌握收音机电路的基本原理和组成。
2. 熟悉电子元器件的识别和测试方法。
3. 熟练掌握焊接技术,提高动手实践能力。
4. 了解印刷电路板(PCB)的设计和制作过程。
5. 培养创新意识和团队协作精神。
二、实验器材1. 电烙铁、焊锡丝、松香2. 收音机实验套件3. 5号电池2节4. Protel 99软件5. PCB制作工具三、实验内容1. 收音机电路分析通过查阅资料,了解收音机电路的基本原理和组成,包括天线、调谐器、放大器、检波器、音频放大器等部分。
2. 元器件识别与测试学习识别和测试电子元器件的方法,包括电阻、电容、电感、二极管、三极管等。
3. 焊接技术学习焊接的基本技巧,包括焊接前准备、焊接过程中的注意事项和焊接后检查。
4. 印刷电路板(PCB)设计与制作使用Protel 99软件设计收音机电路原理图,并生成PCB版图。
然后,根据PCB版图进行PCB制作。
5. 收音机组装与调试根据PCB版图和元器件清单,组装收音机。
组装完成后,进行调试,确保收音机正常工作。
四、实验步骤1. 焊接前准备(1)检查实验器材是否齐全;(2)熟悉元器件的规格和参数;(3)了解焊接过程中的注意事项。
2. 元器件焊接(1)按照电路图焊接元器件,注意焊接顺序和焊接质量;(2)检查焊接后的电路板,确保没有虚焊、短路等问题。
3. 印刷电路板(PCB)设计与制作(1)使用Protel 99软件设计电路原理图;(2)生成PCB版图,并进行检查和修改;(3)根据PCB版图制作PCB。
4. 收音机组装(1)按照PCB版图和元器件清单,组装收音机;(2)检查组装过程,确保电路板和元器件的连接正确。
5. 收音机调试(1)连接5号电池,检查收音机是否正常工作;(2)调整电路参数,确保收音机音质清晰;(3)检查收音机的接收范围和灵敏度。
五、实验心得体会1. 通过本次实验,我对收音机电路有了更深入的了解,掌握了电子元器件的识别和测试方法。
电工实训报告收音机(精选5篇)

电工实训报告收音机(精选5篇)第一篇:电工实训报告收音机电工实训报告经过两个周末的电工实训,收音机在我们嘈杂的调试过程中成功完成了,105.2 MHz的常州经济广播电台和88.6 MHz的常州武进广播电台都可以清晰的收到,而且也能收到在这两频率之间的其他一些电台,实用性可想而之。
当然做出这个收音机并不是一蹴而就的,按照老师教的步骤,我们先要学会如何焊点,区分认识元器件,也因此我们在第一个周末一直学习锻炼如何焊点,这些都是我们做收音机的基础,第二个周末我们便在老师的带领下致力于安装收音机,分清元器件的排放位置后,依次正确地将其焊在电板上,也按一二三四的步骤焊点,是焊点呈现锥形,看上去也很整齐美观,在安装元件时没有出现错误,正反方向都严格按照老师样机的形式安插,将收音机安装好后,调谐和调声音开关的转轮都在正确的卡口位置,耳机插孔也正对收音机外壳的空洞,再加上提带天线的放置,所以应该说收音机的外观符合标准。
在实践中,我知道了实际运用中的电阻并不是个规矩的长方体,而是用色环表示大小很小巧的类似圆柱的形状,也知道了电解电容和一般电容的形状一点也不一样,电解电容有正负极,它的两根脚长的为正极,反之则为负极;知道了螺钉的应用也很有讲究,因为机盒内空间有限,所以无论是元件还是用来固定线路板的螺钉,都不能过高或突出,不然后盖将会很难盖上,也知道了尽量不要焊错元件,不然拆下重焊对线路板有损害,焊错两三次,线路板就会报废的;知道了我们要在一块小小的线路板上焊满元件,很容易将焊锡过多的焊点连在一起,造成短路,所以我们在第一周熟练焊焊点是必要的,也知道了调频需要很大的耐心,将刻度盘指向105.2MHz,微调C0-4对照老师的样机,使其播放的内容一致,都是常州经济广播电台,然后再将刻度盘指向88.6MHz,对照88.6MHz 样机的内容。
我们装配的收音机是采用调频的方式,所以我们也必须理解它的工作原理,在我们的电工实训内容中,除了做做收音机外,我们还需要自学POTEL。
电工实习安装收音机报告

电工实习安装收音机报告一、实习目的与要求本次电工实习的主要目的是通过收音机的安装与调试,使学生掌握电子产品的装配过程,提高动手能力,培养严谨的科学作风,巩固和加深对电子学理知识的理解和掌握。
实习要求学生能够识别和测试电子元器件,了解收音机的工作原理,熟练操作电烙铁进行焊接,掌握印刷电路板的设计与制作,以及电子设备的调试方法。
二、实习内容与过程1. 元器件识别与测试实习的第一步是识别和测试电子元器件。
我们使用了万用表进行测试,测试内容包括电阻、电容、二极管、三极管等元器件的型号、参数和好坏。
在测试过程中,我们详细记录了每个元器件的测试数据,为后续的装配工作奠定了基础。
2. 印刷电路板设计与制作在掌握了元器件的识别和测试之后,我们开始学习印刷电路板的设计与制作。
我们使用了Protel 99软件进行电路设计,绘制了收音机的原理图和PCB图。
在设计过程中,我们了解了印刷电路板的制作方法和工艺过程,为后续的焊接工作做好了准备。
3. 焊接与装配在印刷电路板制作完成后,我们开始进行焊接与装配工作。
首先,我们对印刷电路板上的元器件进行焊接,然后将焊接好的电路板与收音机的壳体组装在一起。
在装配过程中,我们严格遵守操作规程,确保焊接质量,并对每个环节进行仔细检查,确保装配的准确性。
4. 调试与检验在收音机装配完成后,我们进行了调试与检验。
通过调整收音机的各项参数,使其达到最佳工作状态。
同时,我们对收音机进行了功能测试,检查是否存在故障或问题。
若发现问题,我们及时进行修复,直至收音机正常工作。
三、实习心得与体会通过本次电工实习,我们掌握了收音机的安装、焊接与调试技能,了解了电子产品的装配过程。
在实习过程中,我们学会了如何识别和测试电子元器件,掌握了印刷电路板的设计与制作方法,提高了动手实践能力,培养了严谨的科学作风。
同时,本次实习也让我们认识到电子产品装配过程中的细节问题。
例如,在焊接过程中,我们需要注意焊接顺序、焊接时间和焊接温度等因素,以确保焊接质量。
2021年组装收音机实习报告5篇

2021年组装收音机实习报告5篇组装收音机实习报告篇1一、实习名称:组装收音机二、实习目的1.熟悉手工焊锡的常用工具的使用及其维护与修理,组装收音机实习报告。
2.基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.掌握万用表的用法。
4.了解超外差式收音机的组成与工作原理5.学会各种基本电子元器件的识别与参数判断6.了解晶体管在电子电路中的用途与用法三、收音机工作原理收音机的原理是把从天线接受到的`高频信号,经检波还原成音频信号,送到扬声器变成音波。
是把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号,然后再对这个中频信号进行多级放大,再检波,低放。
由于不同频率的无线电波用途较广、接受的电波较多,所以音频信号就会互相干扰,导致音响效果不好,所以当要选择所需的电台并把不要的信号"滤掉",以免产生干扰,所以在我们收听广播时,使用选台按钮。
由于中频固定,且频率比高频已调信号低、中放的增益可以做的较大,工作较稳定,通频带特性也可做的理想、这样可以使检波器获得足够大的信号,从而使整机输出音质较好的音频信号,,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀!四,实习材料电烙铁:外热式电烙铁,功率为30w,烙铁头是铜制。
焊锡膏,焊锡,螺丝刀、镊子,练习用的电路板,砂纸,练习用电阻,电容,三极管,散装的收音机零件(电阻,电容,发光二极管,三极管,变压器,导线,电池,喇叭等等)。
五、实习内容1,电烙铁的使用。
使用烙铁时,烙铁的温度太低则熔化不了焊锡,或者使焊点未完全熔化而成不好看、不可靠的样子。
太高又会使烙铁"烧死"(尽管温度很高,却不能蘸上锡)。
另外也要控制好焊接的时间,电烙铁停留的时间太短,焊锡不易完全熔化、接触好,形成"虚焊",而焊接时间太长又容易损坏元器件,或使印刷电路板的铜箔翘起。
电装实习作收音机实验报告

电装实习收音机实验报告一、实习目的1. 学习并掌握超外差式收音机的基本工作原理;2. 熟悉手工焊锡的常用工具及其使用和维护;3. 了解印刷电路板(PCB)的设计和制作过程,掌握使用Protel 99绘制原理图和PCB图的方法;4. 培养动手实践和独立自主能力,包括焊接、测试和检查等方法和手段;5. 培养创新等综合素质,包括提高自学能力和语言表达能力;6. 学习电子产品的焊接、调试与维修方法。
二、实习器材1. 电烙铁、焊锡丝、松香;2. 收音机实验套件;3. 5号电池2节;4. Protel 99软件。
三、实习内容1. 收音机的设计与安装:学习收音机电路的工作原理及故障检测与排除方法,了解收音机的安装工艺过程,进行收音机的安装和调试。
2. 印刷电路板的设计与制作:学习使用Protel 99进行电子电路设计的方法,掌握印刷电路板的制作方法和工艺过程,绘制原理图和生成PCB图。
四、实习准备1. 学习CXA1191芯片的管脚功能及内部框图;2. 了解PCB的基本构成和制作流程;3. 熟悉Protel 99软件的操作方法。
五、实习步骤1. 焊接:根据收音机实验套件的元件清单,使用电烙铁、焊锡丝和松香进行焊接,注意焊接顺序和焊接技巧,确保焊接质量。
2. 组装:按照收音机的安装工艺过程,将焊接好的元件组装成收音机,注意组装顺序和组装方法。
3. 调试:对组装好的收音机进行调试,包括调整谐振频率、音量、音质等,确保收音机的正常工作。
4. PCB制作:使用Protel 99软件绘制收音机的原理图和PCB图,按照设计要求进行布线,生成PCB文件。
六、心得体会通过本次实习,我对收音机的工作原理和电路构成有了更深入的了解,掌握了手工焊锡的技巧和注意事项,学会了使用Protel 99软件进行PCB设计。
在实践过程中,我遇到了一些问题,但通过查阅资料、请教同学和老师,最终成功解决了问题。
这次实习不仅提高了我的动手能力,还培养了我独立自主、解决问题的能力。
收音机拼装实习报告

一、实习目的本次收音机拼装实习旨在通过实际操作,让学生掌握收音机的组装、调试和维修技能,提高学生的动手能力和实践操作能力。
同时,通过实习,使学生了解收音机的基本原理,培养对电子技术的兴趣,为今后从事相关领域的工作打下基础。
二、实习内容1. 收音机基本原理及组成收音机是一种接收无线电广播信号的设备,主要由天线、放大器、检波器、滤波器、振荡器、扬声器等部分组成。
实习过程中,我们首先学习了收音机的基本原理,了解了各个组成部分的功能。
2. 收音机元件识别与检测在实习过程中,我们学习了如何识别收音机中的各种元件,如电阻、电容、二极管、三极管等。
同时,我们学会了使用万用表等工具检测元件的好坏,为后续的组装工作做好准备。
3. 收音机组装在掌握了元件识别与检测技能后,我们开始进行收音机的组装。
实习过程中,我们按照电路图的要求,将各个元件按照正确的顺序和方式连接起来。
在组装过程中,我们遇到了一些问题,如元件焊接不牢固、线路连接错误等。
通过老师的指导和同学之间的互相帮助,我们最终完成了收音机的组装。
4. 收音机调试收音机组装完成后,我们需要进行调试,以检查收音机的性能是否达到预期。
在调试过程中,我们调整了各个元件的参数,使收音机能够正常接收广播信号。
调试过程中,我们学会了如何使用示波器等工具观察电路波形,为后续的维修工作打下基础。
5. 收音机维修在实习的最后阶段,我们学习了收音机的维修方法。
通过分析故障现象,我们学会了如何排除收音机中的故障,如更换损坏的元件、调整电路参数等。
在维修过程中,我们提高了自己的动手能力和解决问题的能力。
三、实习心得1. 实践出真知通过本次实习,我深刻体会到实践的重要性。
在课堂上,我们学习了大量的理论知识,但只有通过实际操作,才能真正掌握这些知识。
在实习过程中,我学会了如何将理论知识运用到实际操作中,提高了自己的动手能力。
2. 团队合作精神在实习过程中,我们遇到了很多问题,但通过团队合作,我们共同解决了这些问题。
收音机组装实训报告总结

一、前言收音机组装实训是我校电子工程系专业基础课程之一,通过本次实训,我深刻体会到了理论与实践相结合的重要性。
在实训过程中,我不仅学习了收音机的基本原理、电路结构,还掌握了元器件的识别、焊接、调试等技能。
以下是我在实训过程中的心得体会。
二、实训目的1. 了解收音机的基本原理和电路结构;2. 掌握元器件的识别、焊接、调试等技能;3. 培养动手能力和团队协作精神;4. 提高对电子产品的认知,为后续课程打下基础。
三、实训内容1. 收音机基本原理:了解了收音机的工作原理,包括天线、变频、中放、检波、放大、扬声器等部分;2. 元器件识别:熟悉了各种电子元器件的名称、外形、符号和作用;3. 焊接技术:掌握了焊接工具的使用方法,学会了焊接技巧,如焊接角度、焊接速度等;4. 调试方法:了解了调试的基本步骤和注意事项,学会了使用万用表等工具进行调试;5. 故障排除:学会了分析故障原因,掌握了排除故障的方法。
四、实训过程1. 准备工作:在实训前,我认真阅读了教材和资料,了解了收音机的基本原理和电路结构,为实训做好准备;2. 组装过程:在老师的指导下,我按照电路图进行元器件的安装和焊接,注意了焊接质量,确保电路连接正确;3. 调试过程:在组装完成后,我使用万用表等工具对收音机进行调试,确保各个部分正常工作;4. 故障排除:在调试过程中,我遇到了一些问题,如电路连接错误、元器件损坏等,通过查阅资料和请教老师,我成功解决了这些问题。
五、实训心得1. 理论与实践相结合:通过本次实训,我深刻体会到了理论与实践相结合的重要性。
只有将理论知识与实际操作相结合,才能更好地掌握技能;2. 严谨的工作态度:在实训过程中,我注重每一个细节,严格按照操作规程进行操作,确保焊接质量;3. 团队协作精神:在实训过程中,我与同学们互相帮助、共同进步,培养了团队协作精神;4. 动手能力提高:通过本次实训,我的动手能力得到了很大提高,学会了识别元器件、焊接、调试等技能;5. 对电子产品的认知:通过本次实训,我对电子产品有了更深入的了解,为后续课程打下了基础。
电子组装收音机实训报告

一、引言随着科技的发展,电子产品的应用越来越广泛。
电子组装实训作为电子工程及相关专业的基础课程,旨在培养学生的动手能力、团队协作能力和创新能力。
本次实训我们选择了组装收音机这一项目,通过对收音机的组装、调试和测试,使我们深入了解了电子产品的装配过程,掌握了电子元器件的识别及质量检验,学习了整机的装配工艺,提高了我们的动手能力和严谨的工作作风。
二、实训目的与要求1. 实训目的:(1)了解收音机的基本知识,掌握焊接技术,简单电路元器件装配,对故障的诊断和排除。
(2)熟悉电子装焊工艺的基本知识和原理,掌握焊接技术并装焊一台正规的收音机。
(3)了解安全用电知识,学习安全操作要领,培养严谨的工作作风,养好良好的工作习惯,也培养团队意识和集体主义精神。
2. 实训要求:(1)元器件装配要求:严格按照装配步骤,装配每一个元件,确保元件质量。
(2)测试记录要求:测试记录需包含测试日期、测试人姓名、测试结果等内容。
三、实训内容1. 收音机电路原理分析首先,我们对收音机的电路原理进行了分析,了解了收音机的工作原理。
收音机的主要组成部分有天线、输入回路、变频级、本机振荡器、中频放大器、检波器、低频放大器和扬声器等。
2. 元器件的识别及质量检验在实训过程中,我们学习了如何识别各种电子元器件,如电阻、电容、电感、晶体管等。
同时,我们还学习了如何使用万用表等工具对元器件进行质量检验。
3. 印制电路板的组装及焊接工艺在组装收音机时,我们首先根据电路图和元件清单,对印制电路板上的元件进行插接。
然后,我们使用电烙铁和焊锡对元件进行焊接。
在焊接过程中,我们掌握了焊接温度、时间、焊接顺序等技巧,确保了焊接质量。
4. 收音机的整机调试组装完成后,我们对收音机进行了整机调试。
首先,我们对调幅部分进行调整,包括中频放大电路的调整、调AM中周等。
接着,我们对调频部分进行调整,包括中频放大电路的调整、调FM中周等。
最后,我们对收音机进行整机测试,确保其工作正常。
收音机电装实习实验报告

一、实习目的本次实习旨在通过组装一台收音机(S-202T调频调幅电视伴音收音机),使学生掌握电子元件的基本识别与使用方法,熟悉电子电路的组装与调试过程,提高学生的动手实践能力和创新能力。
二、实习器材1. 收音机实验套件:包括R52.2KR156KL2(FM)0.47、16R3100KL3-1(AM)天线线圈、S19.5灰色L4(FM)0.60、78.0...等元件。
2. 电烙铁、焊锡丝、松香。
3. 5号电池2节。
4. 印刷电路板(PCB)。
5.Protel 99电路设计软件。
三、实习内容1. 收音机电路原理分析(1)调幅(AM)工作原理:中波广播信号(520-1620KHZ)通过L3与C0-3组成的输入回路选择后,送到CXA1691BM集成电路(IC)10脚,与本振信号混频。
本振信号由IC内电路与5脚外接B1、C8、C0-4构成本振回路产生。
混频后,IC14脚输出各种组合信号,由B2和CF1组成455KHZ中频选频回路,将高频载波变为统一中频载波(455KHZ),然后从IC16脚输入到中放进行放大,再经过检波回路,从IC23脚输出,内经IC4脚外接音量电位器RV控制,送入IC24脚进行音频放大和功率放大,再从IC27脚输出,由C23耦合到喇叭上。
从IC23内输出另一路与外接C16送入IC22脚内AGC电路,进行自动增益控制。
(2)调频(FM)工作原理:调频信号(64-108MHZ)从ANT拉杆天线输入,经L1与C1送入Q1预选放大,又经C2耦合到L2与C3组成的输入回路,得到64-108MHZ范围的选择,再经C4到IC12脚。
输入高频波得到高频放大,由L4、C0-1组成高放回路,选择接受FM电台节目。
FM本振回路由L5、C0-2组成。
C0-1和C0-2是同轴可变电容器,目的是本振信号频率。
2. 收音机电路组装与调试(1)焊接:按照电路原理图,将元件焊接在PCB板上,注意焊接质量,确保电路连接正确。
收音机的组装与调试的实习报告(大全五篇)

收音机的组装与调试的实习报告(大全五篇)第一篇:收音机的组装与调试的实习报告超外差式收音机的组装与调试报告1.实验目的:1.掌握收音机的工作原理及组成;2.学会超外差式收音机的安装与调试。
二、实验仪器:收音机零件一套工具包一个(包括万用表、电烙铁等)。
3.实验原理:(1)输入电路:又称输入调谐回路或选择电路,其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。
输入电路是收音机的大门,它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。
(2)变频电路:又称变频器,由本机振荡器和混频器组成,其作用是将输入电路选出的信号(载波频率为fs的高频信号)与本机振荡器产生的振荡信号(频率为fr)在混频器中进行混频,结果得到一个固定频率(465kHz)的中频信号。
这个过程称为“变频”,它只是将信号的载波频率降低了,而信号的调制特性并没有改变,仍属于调幅波。
由于混频管的非线性作用,fs与fr在混频过程中,产生的信号除原信号频率外,还有二次谐波及两个频率的和频和差频分量。
其中差频分量(fr—fs)就是我们需要的中频信号,可以用谐振回路选择出来,而将其它不需要的信号滤除掉。
因为465kHz中频信号的频率是固定的,所以本机振荡信号的频率始终比接收到的外来信号频率高出465kHz,这也是“超外差”得名的原因。
(3)中频放大电路:又叫中频放大器,其作用是将变频级送来的中频信号进行放大,一般采用变压器耦合的多级放大器。
中频放大器是超外差式收音机的重要组成部分,直接影响着收音机的主要性能指标。
质量好的中频放大器应有较高的增益,足够的通频带和阻带(使通频带以外的频率全部衰减),以保证整机良好的灵敏度、选择性和频率响应特性。
(4)检波和自动增益控制电路:检波的作用是从中频调幅信号中取出音频信号,常利用二极管来实现。
由于二极管的单向导电性,中频调幅信号通过检波二极管后将得到包含有多种频率成份的脉动电压,然后经过滤波电路滤除不要的成份,取出音频信号和直流分量。
组装收音机实习报告4篇

组装收音机实习报告 4 篇组装收音机实习报告篇 1一、实习目的与要求(1)实习目的:通过收音机组装实习,掌握基本的焊接技术,学会元件识别、测试、质量检验和安装的方法。
掌握万用表的使用方法,学习掌握超外差式收音机的基本工作原理,学会识别电路原理图与印刷图,学会电子设备的整机装配、调试方法等,了解电子产品的装配过程。
从而锻炼和提高动手能力,严谨的科学作风,巩固和加深对电子学理知识的理解和掌握。
(2)实习要求:元器件装配要求:为保证装配到路线板上的元件质量,要求严格按照下列步骤装配每一个元件:第一步,用万用表测试元件并记录测试结果。
第二步,观察元件引线,如表面有氧化,清晰氧化层。
第三步,元件引线镀锡(新元件可免此步骤)。
第四步,结合原理图与印刷图插接元器件。
第五步,检查插接的元器件。
第六步,焊接元器件。
测试记录要求:测试记录需包含下列内容:1.测试日期2.测试人姓名3.测试结果a.元器件在电路中的编号b.元器件的类型(电阻、电容)c.用万用表测量的具体方法(档级)d.测量结果(标称值、实测值)电阻:色码、实测值电容:容量、级间电压、电解电容的极性电感、中周、本振、变压器:初次极电阻二极管:方向(实体图)、级间正反向电阻三极管:类型(PNP/NPN)、放大倍数、各级间正反向电阻二、实习任务(1)焊接技术(2)元器件识别与测试(3)学习掌握收音机的工作原理,学习认识工作原理图和装配图(4)完成收音机的组装、调试与检修三、实习日志(我们的日记顺序和此有差别,应作相应调整,仅为参考)(1)实习第一天第一天的实习内容包括:掌握电烙铁的正确使用方法;掌握基本的焊接技术;学会识别不同的元器件;掌握元器件的不同安装方法(立插、平铺);初步掌握万用表的使用方法。
用电烙铁焊接元件是最基本的技术,也是基本的装配工艺,它对保证电子产品的质量起着关键的作用。
焊接常用的工具和材料有电烙铁、带松香夹芯的焊锡丝、助焊剂、吸焊器、斜口钳(剪线钳)、万用表、镊子、通用电路板、各种类型的元器件。
【精编】收音机的实习报告三篇

收音机的实习报告三篇收音机的实习报告篇1(2631字)上周我们完成了电工基本知识的实习,这周我们就要自己动手,完成收音机的焊接组装。
我从小就对这种小制作很感兴趣,那时不懂焊接,却喜欢把东西给拆来装去,但这样一来,这东西就给废了。
现在电工电子实习课正是学习如何把东西“装回去”,第一次要完成自己的小作品,心中难免有些激动。
下面让我来给你们分享一下这次实习的心得。
这一阶段的实习也是一周的时间,第一天我们就领到了收音机的组装零件,并在指导老师的讲解下,了解了组装收音机的一些基本知识,以及需要注意的地方,检查和熟悉各种零件老师让我们多次熟悉收音机的电路图和熟悉电路元件,并调试元器件的好坏。
这一天的工作是相对轻松的,仅仅是熟悉电路图和学习使用常用电子仪器仪表,和识别检测常用的电子元件。
这一天最重要的就是常用电子元件的识别和检测。
我们常见的电子元件就是电阻、电容、二极管和三极管。
电阻上的色带是就是电阻的色环标记法,通过色环来表示电阻的大小,有效数字、倍率和允许误差。
现在见到的电阻的色环有四道和五道的,四道环的有效数字是前两道环所代表,而五道环是由前三道所代表。
接着识别电容器,电容用于交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等,电容的标注分为直接标注和色标法。
实习的目的:电子技术实习的主要目的就是培养我们的动手能力,同金工实习的意义是一样的,金工实习要求我们都日常的机械车床,劳动工具能够熟练使用,能够自己动手做出一个像样的东西来。
而电子技术实习就要我们对电子元器件识别,相应工具的操作,相关仪器的使用,电子设备制作、装调的全过程,掌握查找及排除电子电路故障的常用方法有个更加详实的体验,不能在面对这样的东西时还像以前那样一筹莫展。
有助于我们对理论知识的理解,帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识,打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能,培养理论联系实际的能力,提高分析问题和解决问题的能力,增强独立工作的能力。
