实验五-质子交换膜燃料电池膜电极及单电池的制作和性能测试
质子交换膜电解池的特性测量实验报告误差分析
质子交换膜电解池的特性测量实验报告误差分析燃料电池综合特性实验【实验背景】燃料电池以氢和氧为燃料，通过电化学反应直接产生电力，能量转换效率高于燃烧燃料的热机。
燃料电池的反应生成物为水，对环境无污染，单位体积氢的储能密度远高于现有的其它电池。
因此它的应用从最早的宇航等特殊领域，到现在人们积极研究将其应用到电动汽车，手机电池等日常生活的各个方面，各国都投入巨资进行研发。
按燃料电池使用的电解质或燃料类型，可将现在和近期可行的燃料电池分为碱性燃料电池，质子交换膜燃料电池，直接甲醇燃料电池，磷酸燃料电池，熔融碳酸盐燃料电池，固体氧化物燃料电池6种主要类型，本实验研究其中的质子交换膜燃料电池。
能源为人类社会发展提供动力，长期依赖矿物能源使我们面临环境污染之害，资源枯竭之困。
为了人类社会的持续健康发展，各国都致力于研究开发新型能源。
未来的能源系统中，太阳能将作为主要的一次能源替代目前的煤，石油和天然气，而燃料电池将成为取代汽油，柴油和化学电池的清洁能源。
【摘要】燃料电池尤其是质子交换膜燃料电池(PEM)以其高功率密度、高能量转换效率、可低温启动、环境友好等突出优点而受到瞩目。
本实验包含太阳能电池发电（光能—电能转换），电解水制取氢气（电能—氢能转换），燃料电池发电（氢能—电能转换）几个环节，形成了完整的能量转换，储存，使用的链条。
本实验通过研究燃料电池的工作原理，测量其输出特性，计算燃料电池的最大输出功率及效率并验证法拉第电解定律。
测量太阳能电池的特性，做出所测太阳能电池的伏安特性曲线，电池输出功率随输出电压的变化曲线。
获取太阳能电池的开路电压，短路电流，最大输出功率等。
【关键词】燃料电池，电解池，太阳能电池【正文】一、实验目的：1、了解燃料电池的工作原理。
2、观察仪器的能量转换过程：光能→太阳能电池→电能→电解池→氢能（能量储存）→燃料电池→电能3、测量燃料电池输出特性，做出所测燃料电池的伏安特性（极化）曲线，电池输出功率随输出电压的变化曲线。

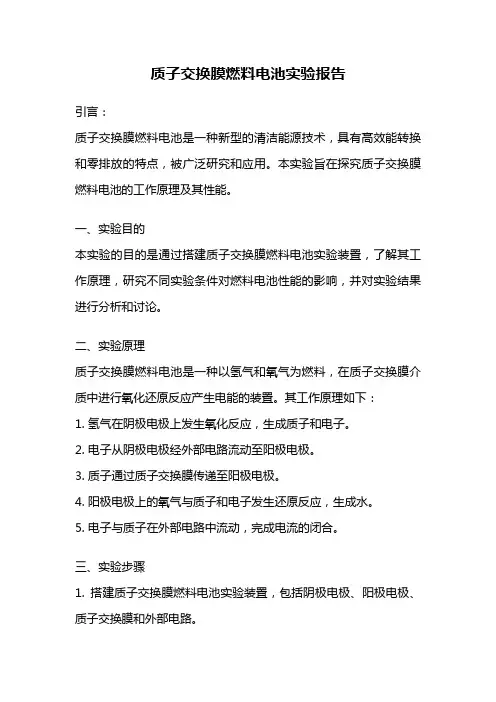

质子交换膜燃料电池实验报告
质子交换膜燃料电池实验报告引言：质子交换膜燃料电池是一种新型的清洁能源技术，具有高效能转换和零排放的特点，被广泛研究和应用。
本实验旨在探究质子交换膜燃料电池的工作原理及其性能。
一、实验目的本实验的目的是通过搭建质子交换膜燃料电池实验装置，了解其工作原理，研究不同实验条件对燃料电池性能的影响，并对实验结果进行分析和讨论。
二、实验原理质子交换膜燃料电池是一种以氢气和氧气为燃料，在质子交换膜介质中进行氧化还原反应产生电能的装置。
其工作原理如下：1. 氢气在阴极电极上发生氧化反应，生成质子和电子。
2. 电子从阴极电极经外部电路流动至阳极电极。
3. 质子通过质子交换膜传递至阳极电极。
4. 阳极电极上的氧气与质子和电子发生还原反应，生成水。
5. 电子与质子在外部电路中流动，完成电流的闭合。
三、实验步骤1. 搭建质子交换膜燃料电池实验装置，包括阴极电极、阳极电极、质子交换膜和外部电路。
2. 将氢气作为燃料供给阴极电极，将氧气作为氧化剂供给阳极电极。
3. 测量和记录电池在不同工作条件下的电压和电流。
4. 分析和比较不同实验条件下的电池性能差异。
四、实验结果和讨论通过实验得到的数据可得到如下结论：1. 当氢气和氧气的流量越大，燃料电池的产生电压越高。
2. 在一定范围内，增加质子交换膜的厚度会增加燃料电池的电压输出。
3. 随着负载电阻的增加，燃料电池的电压会下降，但电流会增加。
4. 温度的升高有助于提高燃料电池的性能，但过高的温度会对膜材料产生损害。
五、实验结论本实验通过搭建质子交换膜燃料电池实验装置，研究了不同实验条件对燃料电池性能的影响。
结果表明，氢气和氧气流量、质子交换膜厚度、负载电阻和温度等因素对燃料电池的性能有显著影响。
对于质子交换膜燃料电池的实际应用，需要选择合适的实验条件，以提高电池的效率和稳定性。
六、实验总结本实验通过实验操作和数据分析，深入了解了质子交换膜燃料电池的工作原理和性能特点。
同时，也发现了实验中存在的一些问题和改进的空间，如实验装置的稳定性和可靠性，以及对燃料电池材料的进一步优化等。
新型质子交换膜燃料电池的性能测试研究
新型质子交换膜燃料电池的性能测试研究随着环保意识的逐渐加强，新型能源逐渐成为人们关注的焦点。
其中，质子交换膜燃料电池成为了备受关注的一种新型能源。
它与传统的能源相比具有环保、高效、经济等众多优势，并且在技术上也得到了巨大的发展。
但是，在实际应用中，质子交换膜燃料电池仍存在一些问题，如能量密度低、成本高、稳定性等方面的问题。
因此，对新型质子交换膜燃料电池进行性能测试研究势在必行。
首先，我们需要了解什么是质子交换膜燃料电池。
质子交换膜燃料电池是一种通过氢气和氧气反应产生电能的电池。
其主要由质子交换膜、阳极、阴极、电解液等部件组成。
在电解液的作用下，氢气经过阳极，电子被释放，流入电路，同时氢离子通过质子交换膜进入阴极，与氧气和电子结合，生成水。
整个反应过程中，产生了电能并释放了水。
这一过程具有高能量转化效率、无污染、静音、易维护等优点，被广泛应用于交通工具、建筑、医药等领域。
新型质子交换膜燃料电池的性能测试主要包括以下几方面。
首先，需要测试电池的能量密度。
能量密度是指储能装置的电量与重量的比值。
在进行质子交换膜燃料电池性能测试时，需要对电池的能量密度进行测试。
能量密度越高，意味着电池储存的能量越大，因此具有更高的经济性。
对于质子交换膜燃料电池而言，提高电池的能量密度是一个重要的研究方向。
在实验中，可以通过将电池放置在特定的测试设备中，对电池的输出电流和电压等参数进行测试，进而计算出电池的能量密度。
其次，需要测试电池的稳定性。
质子交换膜燃料电池的稳定性是指其在不同的工作环境下能否持续稳定工作的能力。
在实际应用中，质子交换膜燃料电池需面对多种复杂的环境因素，如气体含量、温度、湿度等等，因此其稳定性非常重要。
在进行质子交换膜燃料电池性能测试时，需要对电池的稳定性进行测试和分析。
在稳定性测试中，需要模拟实际的应用环境，对其储氢性能、防止氧化膜的腐蚀性能、运输和储存性能等方面进行测试，以确定其稳定性能和寿命。
最后，需要测试电池的热效率。

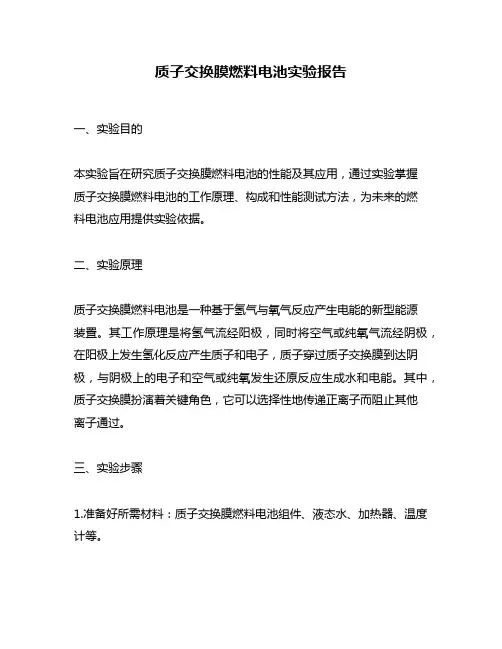

质子交换膜燃料电池实验报告
质子交换膜燃料电池实验报告一、实验目的本实验旨在研究质子交换膜燃料电池的性能及其应用，通过实验掌握质子交换膜燃料电池的工作原理、构成和性能测试方法，为未来的燃料电池应用提供实验依据。
二、实验原理质子交换膜燃料电池是一种基于氢气与氧气反应产生电能的新型能源装置。
其工作原理是将氢气流经阳极，同时将空气或纯氧气流经阴极，在阳极上发生氢化反应产生质子和电子，质子穿过质子交换膜到达阴极，与阴极上的电子和空气或纯氧发生还原反应生成水和电能。
其中，质子交换膜扮演着关键角色，它可以选择性地传递正离子而阻止其他离子通过。
三、实验步骤1.准备好所需材料：质子交换膜燃料电池组件、液态水、加热器、温度计等。
2.将液态水注入质子交换膜燃料电池组件中。
3.将质子交换膜燃料电池组件连接到加热器和温度计上，调节加热器的温度使其达到适宜的工作温度范围。
4.连接电路，打开电源，记录并分析质子交换膜燃料电池的输出电流、输出电压、功率等参数。
5.根据实验数据分析质子交换膜燃料电池的性能，包括效率、稳定性等指标。
四、实验结果与分析通过实验测量，我们得到了质子交换膜燃料电池在不同工作条件下的输出电流、输出电压、功率等参数。
根据实验数据，我们可以得出以下结论：1.随着温度升高，质子交换膜燃料电池的输出功率有所提高。
这是因为在较高的温度下，氢气和氧气反应速率加快，反应产生的能量也更多。
2.在相同工作条件下，使用纯氧气作为阴极气体比使用空气能够产生更高的输出功率。
这是因为纯氧气中含有更多可用于反应产生能量的氧分子。
3.质子交换膜燃料电池的效率随着输出功率的提高而降低。
这是因为在高功率输出时，部分能量会被转化为热能而无法转化为电能。
4.质子交换膜燃料电池具有较好的稳定性，经过长时间运行后仍能保持较高的输出功率。
五、实验结论通过本次实验，我们深入了解了质子交换膜燃料电池的工作原理和性能表现。
实验结果表明，在适宜的工作条件下，质子交换膜燃料电池具有较高的效率和稳定性，具有广阔的应用前景。
质子交换膜燃料电池膜电极组件及单电池的制作和运行
Ａｂｔａ ｔ ｓｒｃ ：Ｔｈ ｂｅｔｖ ｓｏ ｈｓ“ ｔｙ ｕ ｓ ｌ ＤＩ ｅｏ ｊｃｉｅ ｆｔ ｉ Ｄｏｉ ｏ ｒｅｆ（ Ｙ）ｅ ｐ ｒ ｎ ”ａｅｔ ｅ ｎ ｔａｅｔ ｅｋ ｙｐ ｏ ｅ ｕ ｅｏ ｓ ｘ ｅｉ ｍｅ ｔ ｒ Ｏｄ ｍｏ ｓｒ ｔ ｈ ｅ ｒ ｃ ｄ ｒ ｆ — ａ
关 键 词 ： 子 交 换 膜燃 料 电池 ； 体 化 燃 料 电池 发 电 系统 ；制 氢 ；催 化剂 ； 电 极组 件 质 一 膜
中图 分 类 号 ： ＴＭ９ １ ４ １． 文 献标 志码 ：Ｂ 文 章 编 号 ： ０ ２４ ５ （ ０ ０ ０ — ０ ０ ０ １０ —９６ ２ １ ） ５ ０ ７— ３
Ａｓｅ ｌ ｎ ｅ ｎｔａｉｎｏ ｈ ｒｔｎｅ ｃ ａ ｇ ｓｍｂｙａ ｄｄ ｍｏ ｓｒｔ ｆｔｅｐｏｏ ｘ ｈ ｎ ｅ ｏ
ｍｅ ｒｎ ｕ １ ｅｌ Ｙ ｄ ｃｔ ｎ ｌ ｉ ｍｂａ ｅｒｅ ｌ ＤＩ ｅ ｕ ａｉ ａ ｔ ｃ ｏ ｋ
Ｍ ｅ ｕｉ ｎｇ Ｈ ，Ｓｈｅ ａ ｎ Ｈ ｎ，Ｃｕ ｉ Ｓ ｎ Ｐｅｋａ ｇ ｉＸ ｎ， ｈｅ ｉ ｎ
摘
要 ： 述 了氢 ／ （ ） 子 交 换膜 燃 料 电池 （ ｒ ｔｎ ｅ ｃ ａ ｇ ｍｂ ａ ｅｆｅ ｃｌ Ｐ ＭＦ ） 键 部 件— — 叙 氧 空 质 ｐ ｏ ｏ ｘ ｈ ｎ ｅｍｅ ｒｎ ｕ ｌ ｅｌ Ｅ Ｃ 关 ，
膜 电极 组 件 （ ｍｂ ａ ｅｅｅｔ ｄ ｓ ｅ ｌ ， ｍｅ ｒｎ ｌ ｒ ｅａ ｓｍｂ ｙ ＭＥ 的制 备 和 单 电 池组 装 ， 且 实 际 运行 了 一 体 化 燃 料 电池 发 ｃｏ Ａ） 并 电 系统 。介 绍 了燃 料 电池 的 工 作 原 理 和 实验 内容 。通 过 实 验 ， 学生 全 面 了解 燃 料 电池 的基 本 原 理 、 作 过 使 制 程及使用方法。
质子交换膜燃料电池原理与性能的研究测试分析
质子交换膜燃料电池原理与性能的研究测试分析质子交换膜燃料电池（PEMFC）由于结构及工作原理的特点，在发生电化学反应过程中不产生任何污染气体，被世界认为最环保能源。
本文通过对燃料电池内部结构具体研究分析，详细的测试了不同紧固作用的改变对PEMFC 工作性能的影响。
研究结果表明随着夹紧力的增大，孔隙率会逐渐减小，并且会影响催化层和扩散层的水含量，直接影响电池性能。
0 前言质子交换膜燃料电池主要应用氢气作为原料，将氧化剂中的化学能转化为电能的一种发电装置。
它的发电原理与普通的化学电池发电原理基本相同：都是利用正负极板上的电子的移动完成燃料的氧化还原反应。
氧化过程发生在正极也就是阳极，还原过程发生在负极也就是阴极。
相对于内燃机而言质子交换膜燃料电池，它的工作特点是直接将化学能转化为电能，因此效率更高。
又因为它是以氢气为燃料，最后作用的产生物是水，没有生成任何有害气体释放到空气中，是我们所需要的环保新能源。
并且它的输出功率更高，无需充电。
正是因为它具有这么突出的优点，所以燃料电池技术被认为是21 世纪首选的洁净、高效的发电技术，被世界认为是最有发展前途的新能源。
1 燃料电池的原理质子交换膜燃料电池主要由阳极流场板，膜电极和阴极流场板组成，其中膜电极又包含扩散层、催化层和质子交换膜。
在工作时质子交换膜燃料电池系统就相当于一个直流电源，直流电源的负极相当于燃料电池的阳极，正极相当于燃料电池的阴极。
首先氢气通过质子交换膜到达阳极，在阳极催化剂的作用下，1 个氢分子解离为 2 个氢质子，并释放出2 个电子，阳极反应为：阳极（负极）：2H2-4e- →4H+.在电池的另一端，氧气（或空气）通过管道或导气板到达阴极，在阴极催化剂的作用下，氧分子和氢离子与通过外电路到达阴极的电子发生反应生成水，阴极反应为：阴极（正极）：O2+4H++4e- →2H2O总反应式：2H2+1/2 O2 →H2O + 电能电子在外电路形成直流电。
质子交换膜燃料电池检测测试报告模板
质子交换膜燃料电池检测测试报告模板
质子交换膜燃料电池检测测试报告模板通常包括以下几个部分：
1. 燃料电池系统介绍：在这部分中，会简要介绍被测试的燃料电池系统的组成，如燃料电池、质子交换膜、氧化剂（如氧气）与还原剂（如氢气）等。
此外还会介绍废气循环系统、冷却系统等附加组件，并阐述组成之间的工作原理。
2. 测试方法：这部分内容会详细介绍燃料电池的测试方法，如电解质直流电阻、极化曲线测试、恒定电流测试、恒定电压测试等，并且说明测试过程中使用的设备和检测仪器。
3. 测试结果：在这部分中，会详细介绍测试过程中得出的数据，如电流-电压曲线、输出功率曲线、燃料利用率曲线等。
此外，还可以在报告中注明在测试过程中出现的问题及解决方式。
4. 总结与建议：最后，报告会对测试结果做出总结，并给出一些可能的改进或建议。
例如，在测试过程中发现的功率输出降低的原因，提出相应的改进措施和建议，以提高燃料电池的效率和稳定性。
总体来说，质子交换膜燃料电池检测测试报告模板是一份详细的实验报告，旨在介绍燃料电池的工作原理及检测方法，并通过测试结果来评估其性能和稳定性，
最终提出一些有价值的改进建议与意见。
质子交换膜燃料电池 第5部分：膜电极测试方法-最新国标
e) 一块阳极侧的端板和一块阴极侧的端板； f) 电绝缘片； g) 螺栓、螺母、垫圈等； h) 温度控制组件：加热组件与热电偶等。 7.3.2 电池组装 电池组装按顺序将端板、电绝缘片、集流板、单极板、密封件、MEA、密封件、单极板、 集流板、电绝缘片、端板进行组装（参考附录B中B.1）。若采用螺栓紧固型夹具，螺栓的 紧固顺序按照附录B中B.2所示数字标注的顺序，使用紧固螺栓、螺母以及扭矩扳手对电池 进行夹紧处理。 电池组装程序对电池性能的可重复性有明显影响，下列组装操作中的一些特定过程应 以文件记录下来: a) 一侧密封件/密封的材料、尺寸及安装。 b) MEA 放置定位，包括阳极侧和阴极侧确认。 c) 另外一侧密封件/密封的材料、尺寸及安装。 d) 加压按照规定气体扩散层的压缩率或者组装力，做螺栓紧固。 注意：装配 GDL 的压缩率和组装力，基于需求进行设定。可以通过压敏纸或压力毯等 压力检测工具来核查 GDL 的受力情况。 e) 装配后，应检查同侧端板和集流体板之间的绝缘性。
n
d di n
i 1
······················································ (1)
式中： d ——膜电极的平均厚度，单位为微米（µm）；
di ——某一点膜电极的厚度测量值，单位为微米（µm）； n ——测量数据点数。
5.5.3 最大厚度相对偏差按照公式（3）进行计算：
3 术语和定义
GB/T 20042.1-2017界定的以及下列术语和定义适用于本文件。
3.1
铂族金属担载量 Pt group metal loading
1
燃料电池（电极）单位活性面积铂族金属的质量。
注1：要明确是单独阳极或单独阴极铂族金属担载量，或者阳极和阴极铂族金属担载量的总和； 注2：Pt族金属，包括：铂(Pt)、钯(Pd)、锇(Os)、铱(Ir)、钌(Ru)和铑(Rh)等元素。
质子交换膜燃料电池的制备及其效能探索
质子交换膜燃料电池的制备及其效能探索质子交换膜燃料电池（PEMFC）是一种新型高效、清洁的能源转换器，能够将氢气（或可氧化物）和氧气在膜上催化反应产生电能和水。
其具有高能量转换效率、零污染排放、快速启动、组件化及便携性等优点，因此已被广泛应用于汽车、核潜艇、无人机等领域。
质子交换膜燃料电池的制备方法主要包括三步：制备膜、制备电极、组装电池。
其中，膜是PEMFC中最核心的组成部分，是质子传递和气体隔离的关键。
目前市面上常用的膜有质子交换膜（PEM）、碱交换膜（AEM）和固体氧化物燃料电池（SOFC）膜。
其中，PEM膜因其良好的温度和湿度适应性以及高传质效率，成为了较为成熟的膜之一。
制备PEM膜，主要通过均聚法、共聚法、膜法等方法。
均聚法是将Teflon类物质和酸催化剂加入水中形成“粉红乳”的混合物，再通过液氮冷冻和真空干燥等工艺步骤，最终形成粘性的PEM膜材料。
共聚法则通过聚合反应使Teflon等物质与酸催化剂直接交联，形成连续网状结构的膜材料。
而膜法则是通过在膜孔中混入聚合物溶液，然后移除孔洞内的过量水分和溶液，最终得到一种均匀膜的制备方法。
除了PEM膜外，电极也是PEMFC中至关重要的部分，能够催化氢气和氧气反应形成水分和电能。
电极的制备一般包括挥发剂法、浆料涂覆法等。
其中，挥发剂法是将铂等贵金属与碳载体混合，再通过高温煅烧除去挥发剂等有害物质，制成电极材料。
而浆料涂覆法则是将电极浆料涂覆在导电膜表面，再进行烘干处理，最终形成电极。
在组装PEMFC时，一般同时组装阳极、阴极电极和PEM膜，并保持电极和膜的密实接触。
为了提高燃料电池的效能，需要分别对膜、电极和电池整体进行调节和优化。
具体来说，可以通过控制气体浓度、离子交换量、燃料流量、温度和湿度等参数，来实现燃料电池效能的提升。
此外，改进催化剂、设计换热器和增大反应器等优化措施，也能够对提高燃料电池效能产生较大影响。
例如，新型催化剂能够大幅提高电池的性能稳定性和催化活性；更好的换热器能够提高电池的温度控制和热平衡性；而加大反应器能够使电池的反应面积更为充分，有效提高能量转换效率。
质子交换膜燃料电池实验
质子交换膜燃料电池实验背景随着能源和环境问题日益凸显，燃料电池作为一种新型的清洁能源逐渐受到关注。
其中，质子交换膜燃料电池（PEMFC）因其高效、环保、安全等特点，成为燃料电池中应用最广泛的一种。
PEMFC是一种通过催化剂将氢气和氧气转化为电能的电池。
在PEMFC中，采用质子交换膜（PEM）作为电解质，电极上的催化剂促进水的分解，生成电子和质子，电子在外部电路中流动产生电能，质子则通过质子交换膜进入氧气侧的电极反应中，与氧气反应生成水。
为了深入了解PEMFC的原理和性能，我们进行了PEMFC的实验。
实验步骤1. 制备质子交换膜将质子交换树脂溶解在NMP和IPA的混合液中，加入LiOH，搅拌30分钟至颜色均匀，再加入DMSO和PEG，继续搅拌2小时，形成质子交换膜混合液。
将混合液倒入有机硅片中，用刮板将溶液刮平，盖上表面平整的硅片，放入真空室中烘干。
2. 制备电极催化剂将铂黑催化剂存在40 ml的乙醇溶液中，超声分散15分钟，然后用旋转蒸发浓缩器将其浓缩，得到铂催化剂粉末。
将粉末加入Nafion溶液中，超声打散，制备出催化剂浆料。
将浆料均匀涂覆在碳纸电极上，烘干后，用加热板加热使其均匀烧结，形成电极催化剂层。
3. 组装燃料电池将制备好的质子交换膜放置在两个铂催化剂电极间，制备出燃料电池。
将燃料电池中的氢气端与氢气气瓶相连，将氧气端与氧气气瓶相连，打开氢气和氧气的开关，通过注水到水箱中，启动燃料电池，进行实验。
实验结果在实验中，我们测量了燃料电池的输出电压和输出电流，记录下实验数据。
经过统计和分析，得出以下实验结果：•当氢气流速为50 mL/min、氧气流速为100 mL/min时，燃料电池的输出电压为0.93 V，输出电流为0.72 A。
•当氢气流速为100 mL/min、氧气流速为150 mL/min时，燃料电池的输出电压为0.86 V，输出电流为0.62 A。
•当氢气流速为200 mL/min、氧气流速为250 mL/min时，燃料电池的输出电压为0.78 V，输出电流为0.48 A。
膜电极的制备方法、膜电极及质子交换膜燃料电池的制作方法
本技术属于燃料电池技术领域，尤其涉及一种膜电极的制备方法，将第一活性物质催化剂粉末和第一添加剂粉末混合后均匀平铺在质子交换膜的一面，均匀喷淋第一溶液，干燥固化；重复若干次，得到第一活性物质催化剂层；将第二活性物质催化剂粉末和第二添加剂粉末混合后均匀平铺在质子交换膜的相对一面，均匀喷淋第二溶液，干燥固化；重复若干次，得到第二活性物质催化剂层；在第一活性物质催化剂层和第二活性物质催化剂层的四周均贴合边框，并在第一活性物质催化剂层和第二活性物质催化剂层的表面覆盖碳纸，得到膜电极。
已喷淋的溶液会产生挥发，通过调节喷淋的速度，实现喷淋量与溶剂挥发的平衡，避免大量溶剂与质子交换膜接触导致质子交换膜溶胀。
技术要求1.一种膜电极的制备方法，其特征在于，包括以下操作：步骤一，将第一活性物质催化剂粉末和第一添加剂粉末混合后均匀平铺在质子交换膜的一面，均匀喷淋第一溶液，干燥固化；步骤二，重复步骤一若干次，得到第一活性物质催化剂层；步骤三，将第二活性物质催化剂粉末和第二添加剂粉末混合后均匀平铺在所述质子交换膜的相对一面，均匀喷淋第二溶液，干燥固化；步骤四，重复步骤三若干次，得到第二活性物质催化剂层；步骤五，在所述第一活性物质催化剂层和所述第二活性物质催化剂层的四周均贴合边框，并在所述第一活性物质催化剂层和所述第二活性物质催化剂层的表面覆盖碳纸，得到膜电极。
2.根据权利要求1所述的膜电极的制备方法，其特征在于，所述第一活性物质催化剂粉末包括铂、铂/碳和合金中的至少一种；所述第二活性物质催化剂粉末包括铂、铂/碳和合金中的至少一种。
3.根据权利要求1所述的膜电极的制备方法，其特征在于，所述第一添加剂粉末为聚四氟乙烯或氯化亚铁；所述第二添加剂粉末为聚四氟乙烯或氯化亚铁。
4.根据权利要求1所述的膜电极的制备方法，其特征在于，步骤一具体操作为，将所述第一活性物质催化剂粉末和所述第一添加剂粉末混合后均匀平铺在所述质子交换膜的一面，得到厚度为0.5～5μm的第一粉末层，均匀喷淋所述第一溶液，干燥固化；步骤三具体操作为，将所述第二活性物质催化剂粉末和所述第二添加剂粉末混合后均匀平铺在所述质子交换膜的相对一面，得到厚度为0.5～5μm的第二粉末层，均匀所述喷淋第二溶液，干燥固化。
质子交换膜燃料电池系统设计及其性能测试
质子交换膜燃料电池系统设计及其性能测试质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell，PEMFC）是一种新型的清洁能源技术，具有高效能、低污染和低噪音等优点，被广泛应用于汽车、航空航天及家庭能源等领域。
本文将围绕质子交换膜燃料电池系统的设计和性能测试展开，分为三个章节进行介绍。
第一章：质子交换膜燃料电池系统的设计原理质子交换膜燃料电池系统由若干个组件组成，包括氢气供应系统、氧气供应系统、质子交换膜电池堆、冷却系统和电气系统等。
其中，氢气供应系统负责将氢气供应给质子交换膜电池堆，氧气供应系统则将空气中的氧气供应给电池堆，冷却系统用于控制温度，而电气系统则用于控制电流和电压。
第二章：质子交换膜燃料电池系统的性能测试方法为了评估质子交换膜燃料电池系统的性能，常用的测试方法包括极化曲线测试、循环测试和稳态测试。
极化曲线测试是通过改变负载电阻，测量电压和电流之间的关系曲线来评估燃料电池系统的性能。
循环测试则是在一定时间范围内以不同负载条件进行循环测试，以评估系统的稳定性。
稳态测试则是在一定负载条件下连续运行一段时间，来评估系统的持久性能。
第三章：质子交换膜燃料电池系统的性能测试结果分析通过对质子交换膜燃料电池系统进行性能测试，可以获取关于其功率、效率和稳定性等方面的数据。
根据测试结果分析发现，随着负载电流的增加，燃料电池系统的输出电压逐渐下降，但系统的效率也会随之提高。
在循环测试中，系统的性能表现出一定的衰减，但在一定循环次数后趋于稳定。
而在稳态测试中，系统的性能持续稳定，并且在长时间运行中未出现异常情况。
综上所述，质子交换膜燃料电池系统设计的关键是实现氢气和氧气的供应、温度的控制和电流、电压的调节。
而性能测试则是评估系统在不同工况下的性能表现，包括功率、效率和稳定性等指标。
通过合理设计和有效测试，可以为质子交换膜燃料电池系统的应用提供可靠的依据，推动其在清洁能源领域的广泛应用。
05《新能源材料》04pemfc质子交换膜燃料电池
开发价格低廉，性能优异的非氟 开发价格低廉，性能优异的非氟PEM
非氟磺酸质子交换膜：
优点： 优点： 价格低廉； 价格低廉； 玻璃化温度较高适合高温操作； 玻璃化温度较高适合高温操作； 机械强度高； 机械强度高； 缺点： 缺点： 抗氧化性差 易降解
非氟聚合物质子交换膜分类
直接磺化非氟聚合物膜
聚合物均质膜
1.1 1.0 1.0 1.0 0.9 0.9 0.8 0.9 0.8 0.7 0.8 0.7 0.6 0.7 0.6 0.5 0.6 0.5 0.4 0.5 0.4 0.3 0.4 0.3 0.2 0.3 0.2 0.1 0.1 0 0.2 0 0
1:1 Wilson25% 1:2 10% New 0 0%
由于质子交换膜只能传导质子，因此氢质子可直接 穿过质子交换膜到达阴极，而电子通过外电路到 达阴极，产生直流电。
电极要求
高活性催化剂 质子通道 电子通道 反应气通道 生成水通道 热的良导体 一定机械强度 工作条件下稳定
电极分类
降低 担量 合理 分配
厚层憎水催化层电极 薄层亲水催化层电极 超薄催化层电极 双层催化层电极
Catalyst layer Commercial MEA, 0.4 mg Pt/cm2 15 nm thin-film Pt, thin0.04 mg Pt/cm2
34 17
最大功率密度 Pt担量 Pt担量 5 ：3 10 ：1
50 33
真空溅射电极特点
极大减薄催化层厚度， 担量显著降低； 极大减薄催化层厚度，Pt 担量显著降低； 改善MEA内部电接触； 改善MEA内部电接触； MEA内部电接触 在大电流密度放电时，减小了传质阻力。 在大电流密度放电时，减小了传质阻力。 制备工艺复杂，制造成本较高，不适用于大批量生产； 制备工艺复杂，制造成本较高，不适用于大批量生产； 表面溅射的Pt 表面溅射的Pt 层，增加了气体向催化层传递及排水阻 力。 寿命与稳定性较差
质子交换膜燃料电池膜电极测试方法
中国汽车工业协会 发布................................................................ III
引言 ....................................................................... IV
ICS43.040.10
T/CAAMTB
中国汽车工业协会团体标准
T/CAAMTB13-xxxx
质子交换膜燃料电池膜电极测试方法
Testing Method of Membrane Electrode Assemblies for PEMFC
(征求意见稿)
2019-xx-xx 发布
2019-xx-xx 实施
4.1 燃料电池测试平台..................................................... 2 4.2 电化学阻抗谱仪....................................................... 3 4.3 手持式元素分析仪（XRF）.............................................. 3 4.4 天平................................................................. 3 4.5 检漏治具............................................................. 3 4.6 压力表............................................................... 3 4.7 皂膜流量计........................................................... 3 4.8 恒电流源............................................................. 3 4.9 电化学恒电位仪....................................................... 3 4.10 单电池夹具.......................................................... 3 5 测试样品与单电池........................................................... 3 5.1 膜电极样品........................................................... 3 5.2 单电池组装........................................................... 4 6 测试方法................................................................... 4 6.1 Pt 担载量测试 ........................................................ 4 6.1.1 样品准备 ........................................................... 4 6.1.2 测量步骤........................................................... 4 6.1.3 标准曲线绘制....................................................... 4 6.1.4 计算膜电极 Pt 担载量................................................ 4 6.2 膜电极串漏率......................................................... 5 6.2.1 测试步骤........................................................... 5 6.2.2 数据处理........................................................... 6 6.3 膜电极极化曲线测试................................................... 6 6.4 电化学活性面积测试................................................... 6 6.5 透氢电流密度测试..................................................... 6 6.6 膜电极中欧姆极化过电位测试........................................... 6 6.6.1 测试步骤........................................................... 7 6.6.2 数据处理........................................................... 7 6.7 膜电极抗反极性能..................................................... 8 6.7.1 测试步骤........................................................... 8 6.7.2 数据处理........................................................... 8 6.8 膜电极质子交换膜化学稳定性加速测试 ................................... 9 6.8.1 试验步骤........................................................... 9
质子交换膜燃料电池金属双极板防护薄膜的制备及导电耐蚀性能研究
质子交换膜燃料电池金属双极板防护薄膜的制备及导电耐蚀性能研究质子交换膜燃料电池（PEMFC）是一种环保、高效的能源转换器。
金属双极板是PEMFC中的关键组件之一，其主要作用是提供电流集流和分配。
然而，在PEMFC运行中，金属双极板常受到腐蚀和氧化等问题的困扰，导致其耐腐蚀性能下降，从而影响燃料电池的工作效率和寿命。
因此，研究金属双极板的防护薄膜制备及导电耐蚀性能对于提高PEMFC的稳定性和可靠性至关重要。
一种广泛应用于防护膜的方法是电化学还原，可以通过控制电解液的成分和实验参数来实现膜的制备。
在研究中，选择了常用的304不锈钢作为金属双极板，并使用硫酸铜和硫酸锌的混合溶液作为电解液。
通过调节溶液的组分和电流密度，实现了对薄膜成分和结构的调控。
最终制备得到了厚约1μm的Cu-Zn合金防护膜。
制备的薄膜经过表面形貌观察和组成分析等测试，结果显示薄膜均匀、致密，并且具有Cu和Zn的合金结构。
随后，对膜的导电性能进行了测试。
实验结果表明，制备得到的防护膜具有良好的导电性能，可有效降低金属双极板的电阻。
此外，薄膜的电化学性能也得到了研究。
通过耐蚀性测试，发现该薄膜能够有效抵抗酸性环境下的腐蚀，其耐腐蚀性能明显优于未经处理的304不锈钢。
对于薄膜的形成机制和耐蚀机理的研究表明，Cu-Zn合金的形成能够增强薄膜的导电性能，并减轻金属双极板的腐蚀问题。
合金化的作用使得薄膜成为了一个电子导体，使得电流可以顺利通过薄膜，减少了电阻的产生。
此外，Cu-Zn合金的结构具有更好的耐蚀性，可以阻隔外界环境对金属双极板的侵蚀。
总结起来，本研究通过电化学还原的方法制备了Cu-Zn合金防护膜，并对膜的导电性能和耐蚀性能进行了研究。
实验结果显示，制备得到的薄膜具有良好的导电性能和耐蚀性能，能够有效保护金属双极板，提高PEMFC的工作效率和寿命。
这项研究为金属双极板防护薄膜的制备与应用提供了理论基础和实验指导，对于推动PEMFC技术的发展具有重要意义。
质子交换膜燃料电池膜电极测试方法
质子交换膜燃料电池膜电极测试方法1.前言质子交换膜燃料电池膜电极是一种能够直接将化学能转换为电能的新型电池。
因其产生的电能清洁、高效，成为备受关注的能源。
然而，在实际应用中，膜电极的性能对燃料电池的性能影响很大。
因此，对质子交换膜燃料电池膜电极进行测试是至关重要的。
2.质子交换膜燃料电池膜电极测试方法对质子交换膜燃料电池膜电极进行测试需要选择正确的测试方法。
一般来说，测试方法可以从膜电极的结构、性能和应用三个方面入手。
2.1 结构测试方法质子交换膜燃料电池膜电极通常由膜层、阳极和阴极三部分组成。
因此，对其结构进行测试要从这三个方面入手。
2.1.1 膜层测试通常通过扫描电子显微镜（SEM）来观察膜的表面形态及其厚度，采用透射电子显微镜（TEM）来观察膜的内部结构，通过傅里叶变换红外光谱（FTIR）技术观察膜层中官能团的含量等方法来测试其物性结构等性能。
2.1.2 阳极测试阳极以铂基质为主，通常采用扫描电子显微镜（SEM）和透射电子显微镜（TEM）等手段来观察阳极的表面形态和结构，通过循环伏安法（CV）以及计时安培法（TA）等手段来测试阳极的电化学活性等物理化学性质。
2.1.3 阴极测试阴极通常采用碳基质，因此常常通过扫描电子显微镜（SEM）和透射电子显微镜（TEM）等手段来观察阴极的表面形态和结构，然后采用循环伏安法（CV）以及计时安培法（TA）等手段来测试阴极的电化学活性等物理化学性质。
2.2 性能测试方法质子交换膜燃料电池膜电极的性能主要包括性能密度、输出功率密度和燃料利用效率等。
2.2.1 性能密度测试该测试方法通常采用液态测试（如溶液法）或固态测试（如动态机械压力法）。
2.2.2 输出功率密度测试由于该测试方法极度依赖于温度、湿度等环境因素，因此采用恒温箱等设备的加热压降法（HDC）来进行测试。
2.2.3 燃料利用效率测试燃料利用效率测试通常采用气流平衡系统以及质谱仪方法进行测试。
2.3 应用测试方法应用测试方法主要是测试膜电极在实际应用中的性能，包括耐久性、可靠性和适用性等。
质子交换模的制备以及相关测试流程
质子交换模的制备以及相关测试流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!质子交换膜的制备以及相关测试流程一、质子交换膜制备方法。
实验五-质子交换膜燃料电池膜电极及单电池的制作和性能测试(3)(1)
华南师范大学实验报告学生姓名学号专业年级、班级课程名称电化学实验____________实验项目质子交换膜燃料电池膜电极及单电池的制作和性能测试_实验类型✉验证✉设计✉综合实验时间实验指导老师实验评分 __________________________________1.【实验目的】本实验通过进行氢/氧（空）质子交换膜燃料电池（Proton exchange membrane fuel cell，PEMFC）关键组件膜电极(Membrane electrode assembly,MEA)的制备和单电池组装及实际演示一体化（all-in-one）燃料电池发电系统，使学生全面了解燃料电池的基本原理和制作过程及使用方法。
2.【实验原理】燃料电池是一种通过电化学反应直接将化学能转变为低压直流电的装置，即通过燃料和氧化剂发生电化学反应产生直流电和水。
燃料电池装置从本质上说是水电解的一个逆装置。
在电解水过程中，外加电源将水电解，产生氢和氧；而在燃料电池中，则是氢和氧通过电化学反应生成水，并释放出电能。
燃料电池单体主要由四部分组成，即阳极、阴极、电解质（质子交换膜）和外电路。
图1为组成燃料电池的基本单元的示意图。
阳极为氢电极，阴极为氧电极，阳极和阴极上都含有一定量的催化剂（目的是用来加速电极上发生的电化学反应），两极之间是电解质。
10.pdf图1燃料电池工作原理图。
图中Anode为阳极，Cathode为阴极，Bipolar Plate为双极板，CL为催化剂层，PEM为质子交换膜。
工作原理为：氢气通过管道或导气板到达阳极，在阳极催化剂的作用下，氢气发生氧化，释放出电子，如反应（1）所示。
氢离子穿过电解质到达阴极，而在电池的另一端，氧气（或空气）通过管道或导气板到达阴极，同时，电子通过外电路也到达阴极。
在阴极侧，氧气与（ 氢离子和电子在阴极催化剂的作用下反应生成水，如反应（2）所示。
与此同时，电子在外 电路的连接下形成电流，可以向负载输出电能。
质子交换膜燃料电池单电池低温性能测试方法
质子交换膜燃料电池单电池低温性能测试方法1.范围本文件规定了低温（0°以下）条件下，质子交换膜燃料电池单电池冷启动安全要求，实验设备，试验方法和实验报告。
本文件将用于表征质子交换膜电池低温冷启动能力，以及是否符合燃料电池行业的要求。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB / T 28816燃料电池术语GB / T 20042.2 --2008质了交换膜燃料电池电池堆通用技术条件3.术语和定义GB/T28816界定的及下列术语适用于本标准。
3.1环境试验箱温度、湿度可按实验要求控制，内部可放置被测单电池。
3.2冷却剂在设定的零度以下低温环境中不发生相变，对燃料电池的单电池材料没有物理与化学的影响，在单电池运行工作时，通入夹具内将夹具内的热量交换到外围环境的循环介质。
3.3冷启动时间冷启动时间按照委托方规定的质子交换膜低温储存后的启动程序进行启动。
4.安全要求1)在进行本试验之前,必须完成初步危害评估,包括:2)质子交换膜燃料电池电堆的通用安全要求应符合GB / T 20042.22008中4.2的规定;3)必须具备氢气可燃气体安全防护措施：4)必须具备适当的个人防护装备（个人防护用品包括护目镜等）：5)测试工程师/技术人员必须参加使用个人防护设备的培训：6)测试工程师/技术员必须意识到使用环境试验箱时的潜在的危险：7)测试人员必须遵守试验室的安全规则。
5.试验设备用于质子交换膜燃料电池低温冷启动的试验设备应满足以下要求:5.1燃料电池测试台架1)气体流量的调节:用于提供燃料电池电堆在所要求的化学计量比下的燃料和氧化剂流量。
2)气体增湿的控制：在气体输送给燃料电池电堆前增湿反应气体达到所需的露点。
