铝合金预分支电缆(单芯)
预分支电缆
聚乙烯绝缘聚氯乙烯护套低烟低卤阻燃型分支 电缆 聚乙烯绝缘聚氯乙烯护套低烟无卤阻燃型分支 电缆
分 支 电 缆 安 装 示 意
图
敷设施工方法
1、将电缆盘放在放线架上（通常电缆盘放在楼下， 将电缆提拉上去）； 2、 提升用的绳索通过卷扬机与电缆相连接，开 动卷绕机将电缆提升上去； 3、 提升用的电缆网套到达房顶时，将网套挂在 事先准备好的吊钩上； 4、 对中间部位进行固定； 5、 将分支线端头与电流表或断流器相连； 6、 进行与横向干线或主干线板的连接；
分 支 电 缆 安 装 示 意
图
施工注意事项
1、 确认预制分支部分是否能安全通过贯通孔洞； 2、 采取预防措施，防止提升过程中分支部分被贯通 孔洞损伤； 3、 提升过程中不要对分支电缆施加张力； 4、 使用提升用绳索的强度应为电缆重量的四倍以上； 5、 电缆提升完毕后，应立即用适当的方法加以固定， 以免电缆滑落受损； 6、 单芯电缆禁止使用铁质夹具。
预分支电缆材料表
项次
说
明
2.3 预分支电缆
2.3.30 主干电缆：YFZ-ZB-YJV-4*120+1*70
2.3.31 分支1： YFZ-ZB-YJV-5*10
2.3.32 分支2： YFZ-ZB-YJV-5*10
2.3.33 分支3： YFZ-ZB-YJV-5*10
2.3.34 分支4： YFZ-ZB-YJV-5*10
2.3.35 分支5： 聯接体
2.3.37 提升金具
2.3.38 橫擔吊鉤
2.3.39 马鞍线夹
2.3.40 支架
小
计A
单位 数量
主材费
米
55
米
浅谈预分支电缆施工中注意的问题
同截面的多芯一体化电缆载流量 比单芯结构的电缆要ｄ ａ ２ ０ ％左右 ， 差不多小 个截面等级。 从这个角度考虑 ， 在安装条件允许的情况下， 选择多芯一体化 分支电缆在结构上分为单芯型和多芯绞合型两种 ， 多芯型分支电缆实质 结构电缆成本反而要高些。 也就是说 ， 在安装空间允许的情况下， 选择单芯结 上是多个单芯电缆的绞合体， 而不是传统概念多芯电缆 的结构 ， 等截面 的单 构预分支电缆 比选择多芯一体化结构预分支 电缆综合成本要低 。 芯和多芯相 比， 单芯 的载流量大 ， 重量轻 、 外径小、 结构简单 、 价格较低 ， 便于 生 产 和施 工 ， 已获 得大 量 应用 。
３ 、 预 分 支电 缆 的分 类
四、 预 分支 电缆 的施 工工 艺
１ 、 工 艺原 理
预分支电缆 的绝缘材质常用 四大类：聚氯乙烯绝缘聚氯 乙烯护套（ ｖ ｖ） 根据图纸设计及现场实际情况确定电缆支头间距及分支 电缆长度， 向厂 用于一般场所或一般负荷 ， 但Ｖ ｖ型电缆是 日渐淘汰产 品， 设计施工中尽量少 家定购， 将电缆从地面拉起或从顶部放下 ， 利用 固定夹具 、 电缆托挂架等将 电 用或不用 ； 交联聚乙烯绝缘 聚乙烯护套（ Ｙ Ｊ Ｖ） ， 用于工作环境平均温度大于 缆固定后， 将分支头与配电箱连接， 施工十分简便 。 ３ ５ ℃， 或负荷较大场所 ， 此类产品载流量大 ， 抗过载性能好 ， 燃烧时烟雾少 ， 使 ２、 工 艺流 程 用寿命长 ， 现在高层建筑中已普遍开始施工 ； 阻燃 型（ Ｚ Ｒ） 、 耐火型（ ＮＨ） 用于 预留洞 口一安装 固定卡具一 电缆托挂架一电缆敷设一 电缆固定一分支 消防用 电设备、 应急照明线路 ， 此类产品是在电缆绝缘及护套材料上增加阻 电 缆 与配 电箱 连接 一 测试 燃剂耐火剂， 价位略高
预分支电缆与母线敷设方式比较
多芯预分支电缆敷设方式，FXX--ZR--YJV--4*240+1*120/5*10(或5*16、5*25) 如下图所示：
多芯预分支电缆敷设方式，FXX--ZR--YJV--4*185+1*95/5*10(或5*16、5*25) 如下图所示：
单芯预分支电缆敷设方式，FXX--ZR--YJV--1*300/5*10(或5*15、5*25) 如下图所示：
封闭母线与普通电缆的敷设方式比较，如下图所示：
封闭母线的敷设方式，如下图所示：
封闭母线的特点:
1、母线槽是用铜排或铝作为导电体，电流容量很大而且电气和机械性能好；
2、用金属槽作为外壳，所以具有不燃烧，安全可靠性高，且使用寿命长；
3、与传统的配电或比较，设备所占面积显著减少，并且外观美观，对于大型建筑物的施
工和配电非常有利；
4、电压降很小，短路负载能力强；
5、相对电缆，母线价格较高；
预分支电缆的特点：
1、具有优良的供电安全可靠性，主干电缆导体无接头，连续性好，减少了故障点；
2、分支接头采用工厂全程机械化制作，大大降低了人为因素造成质量不良现象；
3、环境要求低，施工方便，占用建筑面积小，有利于建筑面积的空间使用；
4、安装精度要求低，安装简单方便，安装技术要求不高；且安装周期短，仅为母线安装工期的1/10左右；
5、具有优良的抗震性、气密性、防水性和耐火性；
6、相对与封闭母线，价格较低；。

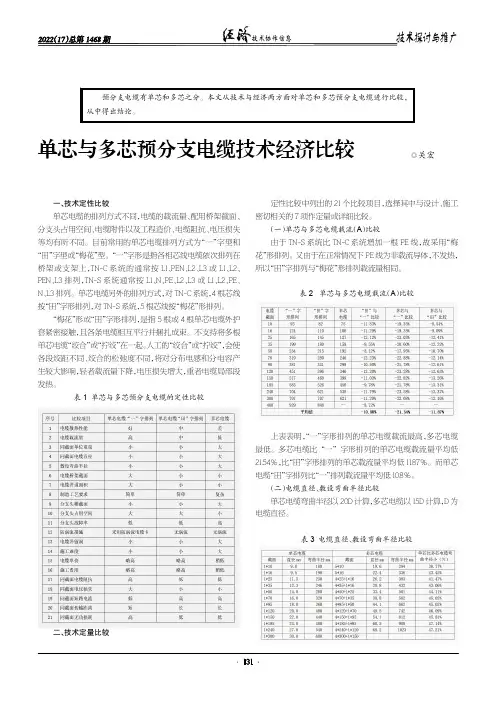

单芯与多芯预分支电缆技术经济比较
单芯与多芯预分支电缆技术经济比较◎关宏一、技术定性比较单芯电缆的排列方式不同，电缆的载流量、配用桥架截面、分支头占用空间、电缆附件以及工程造价、电缆阻抗、电压损失等均有所不同。
目前常用的单芯电缆排列方式为“一”字型和“田”字型或“梅花”型。
“一”字形是指各相芯线电缆依次排列在桥架或支架上，TN-C 系统的通常按L1、PEN、L2、L3或L1、L2、PEN、L3排列，TN-S 系统通常按L1、N、PE、L2、L3或L1、L2、PE、N、L3排列。
单芯电缆另外的排列方式，对TN-C 系统，4根芯线按“田”字形排列，对TN-S 系统，5根芯线按“梅花”形排列。
“梅花”形或“田”字形排列，是指5根或4根单芯电缆外护套紧密接触，且各条电缆相互平行并捆扎成束。
不支持将多根单芯电缆“绞合”或“拧绞”在一起。
人工的“绞合”或“拧绞”，会使各段绞距不同、绞合的松弛度不同，将对分布电感和分电容产生较大影响，轻者载流量下降，电压损失增大，重者电缆局部段发热。
表1单芯与多芯预分支电缆的定性比较二、技术定量比较定性比较中列出的21个比较项目，选择其中与设计、施工密切相关的7项作定量或详细比较。
（一）单芯与多芯电缆载流（A ）比较由于TN-S 系统比TN-C 系统增加一根PE 线，故采用“梅花”形排列。
又由于在正常情况下PE 线为非载流导体，不发热，所以“田”字排列与“梅花”形排列载流量相同。
表2单芯与多芯电缆载流（A ）比较上表表明，“一”字形排列的单芯电缆载流最高，多芯电缆最低。
多芯电缆比“一”字形排列的单芯电缆载流量平均低21.54％，比“田”字形排列的单芯载流量平均低11.87％。
而单芯电缆“田”字排列比“一”排列载流量平均低10.8％。
（二）电缆直径、敷设弯曲半径比较单芯电缆弯曲半径以20D 计算，多芯电缆以15D 计算，D 为电缆直径。
表3电缆直径、敷设弯曲半径比较70～240mm2的单芯电缆为工程中常用规格，这6种规格单芯电缆的敷设弯曲半径比同截面多芯电缆平均小46.15％。
预分支电缆 预分支电缆型号规格详介
预分支电缆厂家供应预分支电缆型号规格预分支电缆，多应用于高层建筑配电干线(树干式配电方式)。
其主干电缆导体无接头(接头已经在生产厂加工时做好并封闭在分支点内)，预分支电缆配电类似母线槽配电方式，但电缆具有良好的抗震、气密、防水性能，占用空间小、安装方便，缺点是质量故障难以现场修复，该电缆针对特定工程条件加工，不具有互换性。
分支电缆用途，矿用分支电缆YFD系列预制分支电缆的优点具有优良的供电可靠性·主干电缆导体无接头，连续性好，减少了故障点；·分支接头有严格的技术标准和检验要求，以及严密的质保体系；·分支接头采用工厂全程机械化制作，大大降低了人为因素造成的质量不良现象；·分支接头结构合理并采用先进的LYZ工艺制作，接触电阻极小，不受热胀冷缩影响；·短时间内完成护套，避免了接头接触钢芯长时间裸露在空气中产生氧化而导致接触电阻变化。
可明显降低配电成本·品种规格多，选用灵活，任意组合；·分支接头可根据楼层需要任意设定分支位置；·与母线槽比，可降低工程造价。
且技术经济指标高，综合经济效益显著；·主电缆从10mm2到1200mm2,分支电缆从10mm到95mm任意组合选用；·电缆品种多，有MY橡套分支电缆，VV,ZR-VV,NH-VV,YJV,ZR-YJV,NH-YJV等，可根据需要选用。
安装环境要求低，施工方便·使用环境要求低，安装精度要求低；·由于它的弯曲半径小。
大大地降低了安装难度，缩小了空间尺寸；·占用建筑面积小，有利于建筑面积的有效使用，对土建的空间尺寸无要求；·安装简单方便，安装技术要求不高，安装设备仅需一台普通卷场机即可，且安装周期短，仅有母线槽安装工时的1/10和1/20，安装劳动强度小。
MY分支电缆，MY分支电缆价格MY型矿用阻燃型橡套预分支电缆(预分支矿用橡套软电缆)，现在煤矿中，因为照明，水泵，电机需要连接分支电缆，矿井下安全性差，电工进行手工接线不仅质量不好，而且万一操作失误导致瓦斯爆炸发生矿难。
电缆规格-百度百科
电缆规格本词条由“科普中国”百科科学词条编写与应用工作项目审核。
电缆规格就是电线电缆的芯数和截面尺寸的表示法的含义。
电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。
中文名电缆规格外文名cable specification用途动力、对讲、监控、控制安装功能电缆规格判定标准目录.1相关缩写含义.2规格表示.▪通常表示法.▪详细表示法.3电缆型号.▪ BV 铜芯聚氯乙烯绝缘电线.▪电缆的型号组成.▪电缆型号缩写及应用.4命名原则及案例.▪案例.▪电线与电缆的区分.▪电线电缆的型号组成与顺序.▪电力电缆铠装和外护套数字.5主要应用.6电线电缆分类.▪裸电线及裸导体制品.▪电力电缆.▪电气装备用电线电缆.▪通讯电缆及光纤.▪电磁线(绕组线).7型号含义相关缩写含义编辑RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯 [1]RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯） [1]RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆 [1]BV、BVR 聚氯乙烯绝缘电线用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网 [1]UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用 [1]JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆 [1]规格表示编辑通常表示法①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面），0.6/1KV， [1]如：4*(1*185)+1*95 0.6/1KV②多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T [1]详细表示法因为分支电缆包含主干电缆和支线电缆。
铝合金电缆技术规范标准
铝合金电缆技术规范要求一、供货电缆种类铝合金导体交联聚乙烯绝缘聚氯乙烯护套（阻燃C类）电力电缆二、电缆运行环境温度：-40℃~+90℃相对湿度：（日均）50%三、技术执行标准GB156-2003 标准电压GB/T12706.1-2008 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1章额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆NB/T42051-2015 额定电压0.6/1kV铝合金导体交联聚乙烯绝缘电力电缆GB/T31840.2-2015 铝合金芯挤包绝缘电力电缆GB/T2951-2008 电缆和光缆绝缘和护套材料通用试验方法GB/T3048-2007 电线电缆电性能试验方法GB/T3956-2008 电缆的导体ASTM B800-05 电工用8000系列铝合金导线的标准规范GB/T30552－2014 电缆导体用铝合金线GB6995-2008 电线电缆识别标志方GB/T2423.17-2008 电工电子产品环境试验法GB/T18380-2008 电缆在火焰条件下的燃烧试验GBT9327-2008 电缆导体压缩和机械连接接头试验方法IEC 60724:2000 额定电压不超过0.6/1kV电缆允许短路温度导则GB/T19666-2005 阻燃和耐火电线电缆通则10CD106 铝合金电缆敷设与安装13D101-7 预制分支和铝合金电力电缆GB/T2952 电缆外护套GB/T16895.15-2002 布线系统载流量GB 4208-2008 外壳防护等级测试上述标准以最新发布的为准，电缆所测性能符合国家标准GB/T12706-2008标准要求，并满足工程所在地的气候环境要求。
四、使用特性4.1额定电压U0/U为0.6/1kV，系统最高电压1.2kV,使用频率为50Hz。
4.2电缆须长期稳定运行，达到设计寿命，应采用优质的绝缘材料，允许长期运行最高额定温度为90℃。
电缆线规格型号一览表.doc
电缆线规格型号一览表（二）发布时间:2011-3-31 信息来源：中国电线电缆网电线电缆规格型号详细说明型号名称用途BX（BLX）BXF（BLXF）BXR 铜（铝）芯橡皮绝缘线铜（铝）芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BV（BLV）BVV（BLVV）BVVB（BLVVB）BVRBV-105 铜（铝）芯聚氯乙烯绝缘线铜（铝）芯聚氯乙烯绝缘氯乙烯护套圆形电线铜（铝）芯聚氯乙烯绝缘氯乙烯护套平形电线铜（铝）芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用RV RVB RVS RV-105 RXS RX 铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接BBX BBLX铜芯橡皮绝缘玻璃丝编织电线铝芯橡皮绝缘玻璃丝编织电线适用电压分别有500V及250V两种，用于室内外明装固定敷设或穿管敷设电缆线规格型号一览表（一）发布时间:2011-3-31 信息来源：中国电线电缆网一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
电缆线规格型号一览表
电缆线规格型号一览表〔二〕发布时间:2011-3-31 信息来源：中国电线电缆网电线电缆规格型号详细说明型号名称用途BX〔BLX〕BXF〔BLXF〕BXR 铜〔铝〕芯橡皮绝缘线铜〔铝〕芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BV〔BLV〕BVV〔BLVV〕BVVB〔BLVVB〕BVRBV-105 铜〔铝〕芯聚氯乙烯绝缘线铜〔铝〕芯聚氯乙烯绝缘氯乙烯护套圆形电线铜〔铝〕芯聚氯乙烯绝缘氯乙烯护套平形电线铜〔铝〕芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用RV RVB RVS RV-105 RXS RX 铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电开工具、动力及照明装置的连接BBX BBLX铜芯橡皮绝缘玻璃丝编织电线铝芯橡皮绝缘玻璃丝编织电线适用电压分别有500V及250V两种，用于室内外明装固定敷设或穿管敷设电缆线规格型号一览表〔一〕发布时间:2011-3-31 信息来源：中国电线电缆网一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
如何测量预分支
一。
分支电缆规格配置要求1.同一组预分支电缆所选用的主干电缆和分支电缆型号原则上应相同。
分支长度一般不超过3米，如用户有特殊要求可以适当加长。
除非别有要求，所有分支电缆的引出方向应一致。
2.同一组多分支预分支电缆。
主干电缆的分支点每芯只允许连接一根多芯分去电缆。
3.主干电缆为多芯时，分支电缆可采用多芯或单芯电缆。
主干电缆为单芯时，分支电缆可采用单芯或两芯电缆（需跟电缆所沟通，涉及到模具的匹配问题）。
二．分支电缆的现场测量在现场测量过程中，首先要与负责分志电缆安装的施工单位电气负责人进行沟通，充分掌握第一物资料，通过查阅电气系统图（蓝图）、楼层标高图、了解分支电缆的规格型号、实际负荷、供电范围、走向，安装方式，楼层高度等信息‘并作好记录。
一般我们会在电气系统图中了解到预分支电缆的基本要素。
1.主干电缆的型号规格。
同一要预分支电缆的主干规格必须一致，不允许出现逐淅变小的情况。
2.分支电缆的型号规格，同一根预分支电缆不同位置分支的大小主要取决于其受电负荷。
但考虑到分司实际生产上的方便，尽可能保持一致。
3.分支的数量，对于高层建筑，一般每一层楼安排一个分支转接箱，即每一层楼从主干上分出一根分，有时也会出现2-3层楼共用一根分支的情况，现场测量时注意区分。
4.相邻分支间的间距，相邻分支间的间距取决于相邻分支转接箱的间距。
实际安装过程中，不同楼层分支转接箱安装的相对位置一般是统一的，挂壁式分支转接箱一般固定在离地1.4米处，落地式就不用考虑了，这样，我们就可以从图纸上直接找出相邻分支间的间距（电气系统图与楼层标高图相结合）。
将上述几个要素先以草稿的形式予以记录，然后在施工单位的配合下到安装竖井并将相关数据予以确定。
特别要验证楼层实际高度与对方提供的书面数据是否一致，同时要对设备层加以重视（如有的话），因为设备层高度比常规楼层小，有时还会出现半幢楼有设备层，半幢楼无设备层的情况在竖井现场检查，复核时应该注意如下几点。
低压电缆常用型号
低压电力电缆，常见基本型号：VV----聚氯乙烯绝缘聚氯乙烯护套（铜芯）电力电缆；YJV---交联聚乙烯绝缘聚氯乙烯护套（铜芯）电力电缆。
如果是（铝芯）导体，则中间加L，即分别为VLV、YJLV；阻燃电缆，则在前面加ZR，即ZR-VV、ZR-YJV；耐火电缆，在前面加N（或NH），即NH-VV、NH-YJV；无卤低烟，型号为WD-YJY，交联聚乙烯绝缘聚烯烃护套；上面功能综合起来，有：WDZAN-YJY-（无卤低烟）交联聚乙烯绝缘聚烯烃护套、A级阻燃耐火电力电缆。
还有：预分支电缆，加F（或YF）；辐照交联电缆，加FZ；橡套电缆，YQ,YZ,YC(YQW,YZW,YCW)，分别对应轻型、中型、重型。
还有很多种类，如防火电缆（矿物绝缘电缆）等，一般场合用不到。
规格：线径有1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300等；电缆有单芯与多芯多种组合，常用的是3、4、5芯，其中4、5芯分等径与不等径，即常说的4芯、5芯对应3+1与4+1或3+2，不等径电缆之N线、PE线按国家标准，如4*185+1*95或3*185+2*95。
一、聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：适用于固定敷设在交流50HZ，额定电压0.6/1千伏及以下输配路线上。
2、特点：电缆除具有可靠的电气性能外，还具有较强的防止化学腐蚀性，耐酸，碱和有机溶剂，电缆不受敷设落差的限制，可在任何落差甚至垂直的场合敷设。
3、工作温度：0℃~ +70℃4、产品型号、名称及有关说明1)VV VLV 铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆适用于敷设在室内、电缆沟道、管道中，不能受机械外力作用2)VV22 VLV22 铜(铝)芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆适用于直埋地下，电缆能承受机械外力作用，但不能受大的拉力3)ZR-VV ZR-VLV铜(铝)芯聚氯乙烯绝缘阻燃聚氯乙烯护套电力电缆用于要求阻燃场所输配电路上4)ZR-VV22 ZR-VLVV铜(铝)芯聚氯乙烯绝缘内钢带铠装阻燃聚氯乙烯护套电力电缆用于要求阻燃场所输配电路上5、主要技术特性(1)成品电缆在室温下，能经受交流50HZ，3.5KV电压试验5min不击穿。
雅安卢山-单芯预分支电缆示意图
8F 11.3m
YFD-YJLV
0.6/1kV
4×50+ 1×25 长度： 11.3m
5F 8.7m
支线：YFD-YJLV 0.6/1kV 4×35+ 1×16 长度为 3.0m
分支头
2F 48.9m
主线：YFD-YJLV
0.6/1kV
4×150+ 1×70
注：1、本组预分支电缆的主线为： YDF-YJLV
0.4m
0.6/1kV 4
单芯预分支电缆示意图
用户名称 编号 电缆型号规格 制图 日期 雅安芦山 3 号楼-1 YFD-YJLV 0.6/1kV 4×150+ 1×70 审核 日期 项目名称 页次 4×50+ 1×25 迎宾大道 1 号 5/16 4×35+ 1×16 客户签名 日期
阮志刚 2015-03-25
0.4m
0.6/1kV 4
单芯预分支电缆示意图
用户名称 编号 电缆型号规格 制图 日期 雅安芦山 3 号楼-2 YFD-YJLV 0.6/1kV 4×120+ 1×50 审核 日期 项目名称 页次 4×50+ 1×25 迎宾大道 1 号 6/16 4×35+ 1×16 客户签名 日期
阮志刚 2015-03-25
主线 YFD-YJLV 0.6/1kV
4×150+ 1×70 长度为： 132.4m
支线：YFD-YJLV
0.6/1kV
4×50+ 1×25 长度为 3.0m
0.4m
单芯预分支电缆示意图
用户名称 编号 电缆型号规格 制图 日期 雅安芦山 4 号楼-2 YFD-YJLV 0.6/1kV 4×150+ 1×70 审核 日期 项目名称 页次 4×50+ 1×25 迎宾大道 1 号 8/16 4×35+ 1×16 客户签名 日期
预分支电缆.施工工法
预分支电缆施工工法一、预分支电缆简介预制分支电缆又称带分支电缆或枝状电缆，是把分支电缆导体用分支连接件与垂直主干电缆相连接，分支连接处用优于电缆外套的合成材料进行气密性模压密封制造出的一种电缆材料。
它具有供电安全可靠、绝缘性能好、配电成本低、安装环境及安装后维护要求低等优点，所以工程设计常常选择它作为树干式配电的供电主干线。
本人自2003年以来、通过对预制分支电缆在有关工程上的实际施工、并在施工当中总结经验、整理安装技术并形成了此工法。
二、工法特点安装过程采用专用机具及配用专用的安装附件，与传统材料、安装方法相比，提高了工效。
对关键工序（电缆的敷设与固定）的安装步骤、方法做了详细规定，保证了预制分支电缆的安全安装与稳定运行。
制定了严格的质量控制措施，确保安装质量水平达到优良要求。
1. 适用范围：适用于中、高层建筑中输送交流额定电压≤0.6/1.0kV，电流≤1600A的预制分支电缆供配电干线的安装、主要用于中高层住宅、办公楼、宾馆的竖向供电干线系统。
2. 工艺原理：预制分支电缆的安装是将已在生产工厂内标准化生产好的电缆利用其终端吊头与挂钩吊具悬挂安装在电气竖井、垂直（或水平）电缆桥架（或线槽）内。
电缆敷设时自下而上的吊装利用卷扬机，自上而下的放装可利用电缆自身重量下放。
主干电缆顶端配置绝缘起吊挂具（图b），并依靠挂钩横担（或预埋吊钩）（图a）、固定支架（图e）及电缆夹具（图f）等，这些辅件来承担电缆的重量及固定。
（预制分支电缆安装成品示意图如下）。
图预分支电缆成品示意图3.施工工艺流程及操作要点（1）施工工艺流程①确定电缆规格、回路、根数---②确定各回路的起点、终点及电缆走向---③确定电缆过墙、穿楼板预留洞尺寸是否满足要求----④绘制电缆敷设实际排列图----⑤确定敷设方法----⑥确定施工机具----⑦确定劳动力人数---⑧电缆敷设---⑨电缆固定----⑩电缆终端头制作、安装----①电缆回路标识----②电缆绝缘测试-----③送电运行。
GN-AL(BTLY)隔离型矿物绝缘电缆产品(2)
矿难案例
1 矿难原因矿车撞断电缆短路引起大火 陕西韩城小南沟煤矿“717”重大事故 2014年07月17日 该矿当晚8时许发生火 灾，矿井内使用国家已命令淘汰的木支护，才使短路的电缆烧着木支护。导致重 大事故发生。煤矿事故已造成28人亡 . 2 湘潭矿难源于电缆起火 2014年1月5日下午，在湖南湘潭县谭家山镇立胜煤矿井下240米处发生电缆 起火事故，导致28人被困井下，事故已造成25名矿工遇难。
温度曲线图 500 450 400 350 300 250 200 150 100 50 0
温度
10
20
30
40
50
60
70
80
90
0
时间
10 0 11 0 12 0 13 0 14 0 15 0 16 0 17 0 18 0
超越180
解剖情况
五、 隔离型（柔性）矿物绝缘电缆试验
