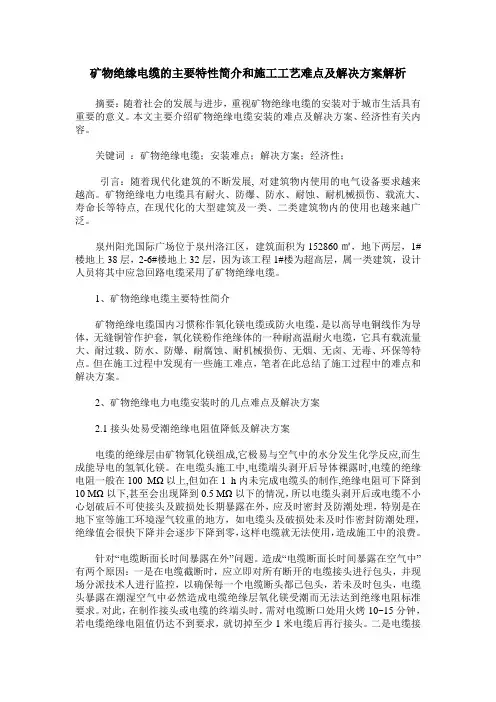

矿物绝缘电缆的主要特性简介和施工工艺难点及解决方案解析

矿物绝缘电缆的主要特性简介和施工工艺难点及解决方案解析摘要：随着社会的发展与进步，重视矿物绝缘电缆的安装对于城市生活具有重要的意义。

本文主要介绍矿物绝缘电缆安装的难点及解决方案、经济性有关内容。

关键词：矿物绝缘电缆；安装难点；解决方案；经济性；引言：随着现代化建筑的不断发展, 对建筑物内使用的电气设备要求越来越高。

矿物绝缘电力电缆具有耐火、防爆、防水、耐蚀、耐机械损伤、载流大、寿命长等特点, 在现代化的大型建筑及一类、二类建筑物内的使用也越来越广泛。

泉州阳光国际广场位于泉州洛江区，建筑面积为152860㎡，地下两层，1#楼地上38层，2-6#楼地上32层，因为该工程1#楼为超高层，属一类建筑，设计人员将其中应急回路电缆采用了矿物绝缘电缆。

1、矿物绝缘电缆主要特性简介矿物绝缘电缆国内习惯称作氧化镁电缆或防火电缆，是以高导电铜线作为导体，无缝铜管作护套，氧化镁粉作绝缘体的一种耐高温耐火电缆，它具有载流量大、耐过载、防水、防爆、耐腐蚀、耐机械损伤、无烟、无卤、无毒、环保等特点。

但在施工过程中发现有一些施工难点，笔者在此总结了施工过程中的难点和解决方案。

2、矿物绝缘电力电缆安装时的几点难点及解决方案2.1接头处易受潮绝缘电阻值降低及解决方案电缆的绝缘层由矿物氧化镁组成,它极易与空气中的水分发生化学反应,而生成能导电的氢氧化镁。

在电缆头施工中,电缆端头剥开后导体裸露时,电缆的绝缘电阻一般在100 MΩ以上,但如在1 h内未完成电缆头的制作,绝缘电阻可下降到10 MΩ以下,甚至会出现降到0.5 MΩ以下的情况，所以电缆头剥开后或电缆不小心划破后不可使接头及跛损处长期暴露在外，应及时密封及防潮处理，特别是在地下室等施工环境湿气较重的地方，如电缆头及破损处未及时作密封防潮处理，绝缘值会很快下降并会逐步下降到零，这样电缆就无法使用，造成施工中的浪费。

针对“电缆断面长时间暴露在外”问题。

造成“电缆断面长时间暴露在空气中”有两个原因：一是在电缆截断时，应立即对所有断开的电缆接头进行包头，并现场分派技术人进行监控，以确保每一个电缆断头都已包头，若未及时包头，电缆头暴露在潮湿空气中必然造成电缆绝缘层氧化镁受潮而无法达到绝缘电阻标准要求。

关于柔性矿物绝缘电缆的优点以及应用范围的讲解

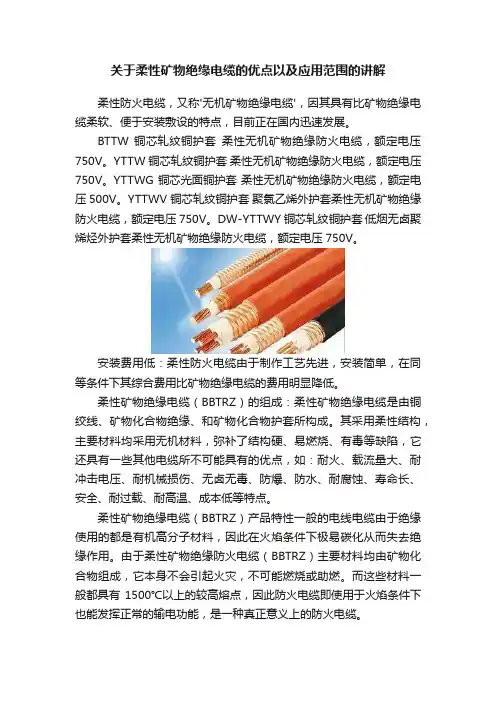

关于柔性矿物绝缘电缆的优点以及应用范围的讲解柔性防火电缆，又称'无机矿物绝缘电缆'，因其具有比矿物绝缘电缆柔软、便于安装敷设的特点，目前正在国内迅速发展。

BTTW 铜芯轧纹铜护套柔性无机矿物绝缘防火电缆，额定电压750V。

YTTW 铜芯轧纹铜护套柔性无机矿物绝缘防火电缆，额定电压750V。

YTTWG 铜芯光面铜护套柔性无机矿物绝缘防火电缆，额定电压500V。

YTTWV 铜芯轧纹铜护套聚氯乙烯外护套柔性无机矿物绝缘防火电缆，额定电压750V。

DW-YTTWY 铜芯轧纹铜护套低烟无卤聚烯烃外护套柔性无机矿物绝缘防火电缆，额定电压750V。

安装费用低：柔性防火电缆由于制作工艺先进，安装简单，在同等条件下其综合费用比矿物绝缘电缆的费用明显降低。

柔性矿物绝缘电缆（BBTRZ）的组成：柔性矿物绝缘电缆是由铜绞线、矿物化合物绝缘、和矿物化合物护套所构成。

其采用柔性结构，主要材料均采用无机材料，弥补了结构硬、易燃烧、有毒等缺陷，它还具有一些其他电缆所不可能具有的优点，如：耐火、载流量大、耐冲击电压、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、成本低等特点。

柔性矿物绝缘电缆（BBTRZ）产品特性一般的电线电缆由于绝缘使用的都是有机高分子材料，因此在火焰条件下极易碳化从而失去绝缘作用。

由于柔性矿物绝缘防火电缆（BBTRZ）主要材料均由矿物化合物组成，它本身不会引起火灾，不可能燃烧或助燃。

而这些材料一般都具有1500℃以上的较高熔点，因此防火电缆即使用于火焰条件下也能发挥正常的输电功能，是一种真正意义上的防火电缆。

柔性矿物绝缘防火电缆(BBTRZ)产品的工艺结构与传统电缆完全相同，成功的解决了氧化镁铜杆矿物绝缘电缆(BTTZ)的生产工艺所决定的产品众多不足之处。

优势汇总：真正柔性，结构与普通电缆一样，象普通电缆一样柔软。

工艺结构与普通电缆相同，理论生产无限长，可定长生产一根电缆，安装无接头，施工简单，提高可靠性，降低投入成本。

矿物电缆的特点及注意事项

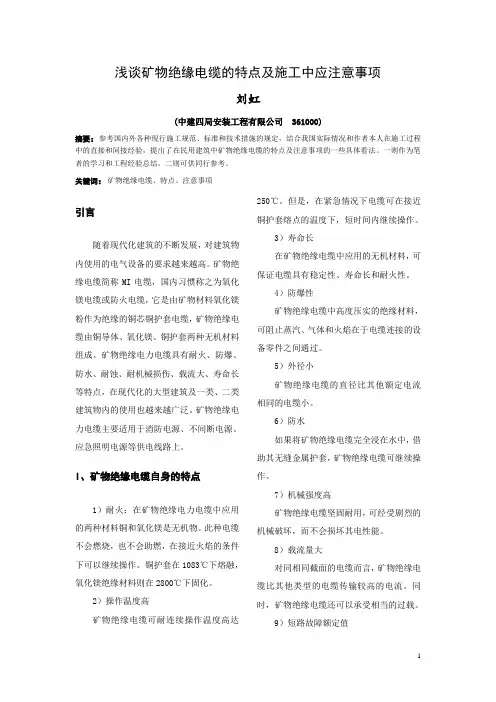

浅谈矿物绝缘电缆的特点及施工中应注意事项刘虹(中建四局安装工程有限公司 361000)摘要：参考国内外各种现行施工规范、标准和技术措施的规定，结合我国实际情况和作者本人在施工过程中的直接和间接经验，提出了在民用建筑中矿物绝缘电缆的特点及注意事项的一些具体看法。

一则作为笔者的学习和工程经验总结，二则可供同行参考。

关键词：矿物绝缘电缆、特点、注意事项引言随着现代化建筑的不断发展，对建筑物内使用的电气设备的要求越来越高。

矿物绝缘电缆简称MI电缆，国内习惯称之为氧化镁电缆或防火电缆，它是由矿物材料氧化镁粉作为绝缘的铜芯铜护套电缆，矿物绝缘电缆由铜导体、氧化镁、铜护套两种无机材料组成。

矿物绝缘电力电缆具有耐火、防爆、防水、耐蚀、耐机械损伤、载流大、寿命长等特点，在现代化的大型建筑及一类、二类建筑物内的使用也越来越广泛。

矿物绝缘电力电缆主要适用于消防电源、不间断电源、应急照明电源等供电线路上。

l、矿物绝缘电缆自身的特点1）耐火：在矿物绝缘电力电缆中应用的两种材料铜和氧化镁是无机物。

此种电缆不会燃烧，也不会助燃，在接近火焰的条件下可以继续操作。

铜护套在1083℃下熔融，氧化镁绝缘材料则在2800℃下固化。

2）操作温度高矿物绝缘电缆可耐连续操作温度高达250℃。

但是，在紧急情况下电缆可在接近铜护套熔点的温度下，短时间内继续操作。

3）寿命长在矿物绝缘电缆中应用的无机材料，可保证电缆具有稳定性、寿命长和耐火性。

4）防爆性矿物绝缘电缆中高度压实的绝缘材料，可阻止蒸汽、气体和火焰在于电缆连接的设备零件之间通过。

5）外径小矿物绝缘电缆的直径比其他额定电流相同的电缆小。

6）防水如果将矿物绝缘电缆完全浸在水中，借助其无缝金属护套，矿物绝缘电缆可继续操作。

7）机械强度高矿物绝缘电缆坚固耐用，可经受剧烈的机械破坏，而不会损坏其电性能。

8）载流量大对同相同截面的电缆而言，矿物绝缘电缆比其他类型的电缆传输较高的电流。

同时，矿物绝缘电缆还可以承受相当的过载。

浅谈矿物绝缘电缆的特性及施工注意事项

浅谈矿物绝缘电缆的特性及施工注意事项强冠军车群转（陕建集团第十一建筑工程公司 712000 咸阳）矿物绝缘电缆简称MI电缆，是近年来推广使用的一种新型的绝缘电缆，由于其独特的结构和使用材料的无机绝缘本性，使得矿物绝缘电缆具有防火、防油、防爆、防水、无烟、无卤、无毒、耐高温、耐腐蚀、耐辐射、防电磁干扰、载流量大、过载能力强、机械强度高、体积小、重量轻、寿命长、接地性能好、安装方便，综合成本低等优于其他品种电缆的特性。

现根据有关资料、结合工程施工实践经验，谈谈矿物绝缘电缆的特性及施工注意事项。

1 矿物绝缘电缆的结构及其附件矿物绝缘电缆是采用高导电率的铜作导体，无机物氧化镁作绝缘，无缝铜管作护套，经特殊工艺制作而成的现代建筑用电缆。

对供电安全有特殊要求的场所、必须穿金属管的线路、和铜有强烈腐蚀作用的化学环境、环境温度较高及有防爆或防辐射要求的场所在金属铜护套外面挤包一层塑料外护层；特殊要求无烟无卤场合可以在铜护套外面加一层低烟无卤护套。

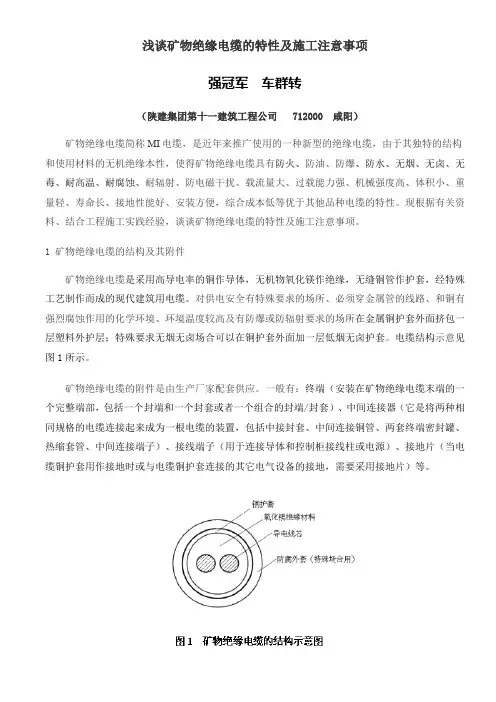

电缆结构示意见图1所示。

矿物绝缘电缆的附件是由生产厂家配套供应。

一般有：终端（安装在矿物绝缘电缆末端的一个完整端部，包括一个封端和一个封套或者一个组合的封端/封套）、中间连接器（它是将两种相同规格的电缆连接起来成为一根电缆的装置，包括中接封套、中间连接铜管、两套终端密封罐、热缩套管、中间连接端子）、接线端子（用于连接导体和控制柜接线柱或电源）、接地片（当电缆铜护套用作接地时或与电缆铜护套连接的其它电气设备的接地，需要采用接地片）等。

2 矿物绝缘电缆的特性2.1 防火、耐高温：由于组成电缆的材料都是无机物（铜和氧化镁），无任何可助燃介质。

电缆在接近铜的熔点温度仍能保持短时正常通电，连续工作温度可达250℃，短期工作温度可达1083℃；耐火性极佳，火灾后电缆可重复使用。

2.2 防油、防爆：无缝铜管护套及与其密封连接的电缆终端可阻止可燃性油蒸汽、可燃性气体和火焰通过电缆进入与电缆连接的电器设备而起防爆作用。

矿物绝缘电缆的分析及应用

矿物绝缘电缆的分析及应用随着科技的发展，各类建筑工程的品质正在逐步的得到提高，其一方面是先进的工程技术应用，另一方面得益于高科技的工程材料越来越多的应用于工程当中。

矿物绝缘电缆的应用就为建筑工程的品质提升提供了极大的帮助，矿物绝缘电缆以其防火、防潮、耐热等优良的特性，极大的保障了建筑物的使用安全性。

本文通过对目前市场上常用的两类矿物绝缘电缆介绍，对两类电缆进行对比分析，并探讨一下矿物绝缘电缆在实际应用及施工中的注意事项。

标签：矿物绝缘电缆；特性；施工；注意事项引言《民用建筑电气设计规范》JGJ16-2008第13.10.4条规定：火灾自动报警系统保护对象分级为特级的建筑物，其消防设备供电干线及分支干线，应采用矿物绝缘电缆；火灾自动报警保护对象为一级的建筑物，其消防设备干线及分支干线，宜采用矿物绝缘电缆。

而在目前国内的建筑市场上，超高层建筑（包括公共建筑及住宅建筑）、超大型商业建筑及各类建筑综合体越来越多，这类建筑的共性是人员密集，火灾危险性及救援难度都比较大，故此类建筑中的消防设备最好采用矿物绝缘电缆。

矿物绝缘电缆被广泛应用，主要得益于其自身良好的防火、防潮、耐热等特性及安装的简单方便性，在使用的过程中能够保证安全可靠。

矿物绝缘电缆之所以有这些特性，与其独特的结构及材料密切相关。

目前市场上的矿物绝缘电缆并非只有一类，除了常用的BTTZ矿物绝缘电缆，近年来又兴起了多种柔性矿物绝缘电缆，具有代表性的就是YTTW型矿物绝缘电缆，两者既有共同的特性，但又在使用性能上存在着差别，因此，两者的实际应用效果也不尽相同，在具体的施工应用中可以区别对待。

1 矿物绝缘电缆的分类及应用矿物绝缘电缆因为矿物绝缘电缆的结构比较独特，且采用的材料具有无机绝缘性，所以对比普通阻燃耐火电缆，其具有良好的防火、防油、耐高温、耐腐蚀等性能，而且其重量比较轻，使用寿命比较长。

目前的矿物絕缘电缆主要分为两类，一类是传统的矿物防火电缆，即BTTZ型矿物绝缘电缆；另一种是近年来新兴并得到良好应用的柔性矿物绝缘电缆，即YTTW型矿物绝缘电缆。

建筑用矿物绝缘电缆性能及应用

建筑用矿物绝缘电缆性能及应用随着建筑用电缆的负荷越来越大，建筑电气施工对所用电缆的性能要求也越来越多，很多电缆生产企业为了满足市场需求，都在不断的研发新型电缆，以实现高质量高性能的新型建筑用电缆。

就目前的技术来讲，矿物绝缘电缆是性能最佳的一种建筑用电缆，以下本文就对其性能与实际应用情况进行分析。

一、建筑用矿物绝缘电缆的性能及优点由于矿物绝缘电缆是以矿物氧化镁为主要的绝缘体材料，而氧化镁又是一种不可燃烧的物质，且在遇到高温时不会产生毒烟或其他有害物质，因此以氧化镁作为铜芯、铜护套的绝缘体的电缆具备较好的性能和诸多优点，具体如下所示：1、绝缘性高在一般情况下，只要电缆湿度控制在0.4%以下时，氧化镁绝缘电阻的绝缘性要比普通绝缘材料高出许多，因而使得矿物绝缘电缆具备了较高的绝缘性。

2、耐热性能良好在高温时，无论是线芯或者是铜护套均不产生氧化。

由于电缆绝缘内的含氧量很低，线芯氧化并不严重。

但电缆护套因暴露在空气介质中而剧烈的氧化，温度越高氧化就越严重。

当电缆铜护套的温度超过250℃时，便开始发生急剧氧化，形成氧化层CuO，使护套厚度减薄。

电缆在250℃时，护套厚度减薄0.25mm，一般要经过240年左右的时间，而在1000℃时，则只需2.87h，所以允许正常工作温度必须在250℃及以下，当铜护套厚度为0.5mm时，在1000℃高温下可使用6.79h。

3、允许载流量大由于氧化镁材料具有较高的导热系数和耐过载能力，使防火电缆可以承受高密度电流，尤其是小截面电缆。

矿物绝缘电缆载流量采用英国电机工程师学会所有定的计算后的修正值，对于同截面的电缆而言，防火电缆比其它类型的电缆传送的电流要大。

根据比较，小规格的电缆载流量提高30%左右，大规格的电缆提高10%左右。

同时，过载能力强，也是其它电缆无法比拟的。

4、机械性能防火电缆具有极好的机械性能，并能具有经受较大的变形后仍能保持本身的工作性能的特性。

5、防火特性佳从我国建筑发生电气火灾事故的原因调查分析可以发现，引起电气火灾事故的原因大都是因为电缆负荷过大或短路导致电缆自燃，或者因为外界火源接触到电缆而引起的电缆燃烧。

矿物绝缘电缆施工特点及控制要点

矿物绝缘电缆安装特点及施工控制要点随着现代化建筑的不断发展，对建筑物内使用的电气设备要求越来越高。

矿物绝缘电缆简称MI电缆，国内习惯称为氧化镁电缆或防火电缆，它是由矿物材料氧化镁粉作为绝缘的铜芯铜护套电缆，矿物绝缘电缆由铜导体、氧化镁、铜护套两种无机材料组成。

矿物绝缘电力电缆主要适用于消防电源、不间断电源、应急照明电源等供电线路上。

1 矿物绝缘电力电缆安装特点1．1 接头处易受潮电缆的绝缘层由矿物氧化镁组成，在电缆头施工中，电缆端头剥开后导体裸露时，容易与空气中的水分发生化学反应，而生成能导电的氢氧化镁。

电缆的绝缘电阻一般在100 MΩ以上，但如在1 h内未完成电缆头的制作，绝缘电阻可下降到10 MΩ以下，甚至会出现降到0．5 MΩ以下的情况。

这样电缆运用在工程中，必然带来电气隐患。

1．2 施工难度大矿物电缆硬度与一般电缆相比较高，重量约为一般电缆的两倍，敷设时不易达到平行整洁的观感效果，且线路长、接头多，查找故障点困难，因此施工难度较大，在进出配线箱处和桥架内弯曲成型也较困难。

2 针对上述特点，进行的施工质量控制就显得尤为重要，以下阐述了几点注意事项.。

2．1 敷设时应注意的事项矿物绝缘电缆硬度较大，所以敷设中应尽量避免交叉。

施工前应根据设计图纸绘制“电缆敷设走向图”，认真核对电缆的根数、规格、长度、走向、中间连接头位置及与其他管道交叉的间距等。

敷设时应在专用的电缆放线架上进行，拆除包装时必须格外小心，不得让小刀划穿包装层，以免损伤铜护套，在处理中间连接头和终端时要将电缆长度留余一定的裕量，以供施工的操作。

2．2 电缆回路应编号并粘贴标志在每个回路终、始点，每个中间连接头处，穿墙，洞等处要悬挂志牌或粘贴永久性标志，标明各回路编号及相序，以免由于回路多、接头过多而无法分辨，出现回路、相序连接的错误。

浅谈矿物绝缘电缆的特性及在国内的发展趋势

101企业管理一、引言矿物绝缘电缆（Ｍｉｎｅｒａｌ　Ｉｎｓｕｌａｔｅｄ　Ｃａｂｌｅ）简称ＭＩ电缆。

１８９６年起源于瑞士，１９３４年传到法国，１９３６年开始发扬于英法等发达国家。

上世纪六十年代我国开始研制ＭＩ电缆，最初用于军事领域。

在１９９１年颁布了ＧＢ１３０３３《额定电压７５０Ｖ及以下矿物绝缘电缆及终端》国家标准，一方面由于相应的设计标准和规范的制订、修订工作未能跟上，另一方面，ＭＩ电缆在传入国内后，因其较高的生产成本限制，初期生产企业和使用方都较少，导致矿物绝缘电缆的使用和推广在我国一直发展缓慢，落后于发达国家。

直到２０１５年５月１日由我国住房和城乡及我国质量监督检验检疫总局联合发布标准ＧＢ　５００１６－２０１４，明确要求消防线路强制使用ＭＩ电缆，至此ＭＩ电缆在国内开始广泛使用。

二、矿物绝缘电缆的结构矿物绝缘电缆（又称为防火电缆）是用退火铜作为导体、无机矿物材料作为绝缘、绕包一层隔氧层（填充物）、退火铜管作为铜护套纵包焊接并轧纹、低烟无卤材料作为外护套的一种电缆（如图）。

按结构分，矿物绝缘电缆可以分为刚性矿物绝缘电缆（简称：刚性缆）和柔性矿物绝缘电缆（简称：柔性缆）两种。

按照标准可以分成国标缆（刚性）和企标缆（柔性）。

只有刚性矿物绝缘电缆有国家标准，顾名思义极难弯曲，运输安装有极大局限性。

柔性矿物绝缘电缆由各家企业自己制定标准，其结构相对刚性缆更柔软，便于生产、运输、安装。

刚性矿物绝缘电缆。

国标缆的型号有：轻型５００Ｖ的ＢＴＴＱ、ＢＴＴＶＱ、ＷＤ－ＢＴＴＹＱ等，重型７５０Ｖ的ＢＴＴＺ、ＢＴＴＶＺ、ＷＤ－ＢＴＴＹＺ等。

柔性缆的型号由各个生产厂家自己命名，常见的有ＲＴＴＷ、ＲＴＧＷ、ＢＴＬＹ、ＮＧ－Ａ等。

Ａ．导体：绞合铜线；Ｂ．绝缘：无机矿物绝缘材料；Ｃ．隔氧层；Ｄ．铜护套：纵包焊接并轧纹；Ｅ．外护层：低烟无卤材料图三、矿物绝缘电缆的特性与普通电缆相比，矿物绝缘电缆有以下特性：１．耐火性能优异：为保证电缆在火焰中能正常供电，在电缆结构设计中，增加了一层具有耐火且膨胀性能的包覆层，该包覆层在火焰条件下，体积膨胀使电缆绝缘结构更加稳定。

矿物绝缘电缆优越的防火性能分析

矿物绝缘电缆优越的防火性能分析耐高温及防火性能优越一般的电线电缆由于绝缘使用的都是有机高分子材料，因此在火焰条件下极易碳化从而失去绝缘作用。

由于柔性矿物绝缘防火电缆主要材料均由矿物化合物组成，它本身不会引起火灾，不可能燃烧或助燃。

而这些材料一般都具有1500℃以上的较高熔点，因此防火电缆即使用于火焰条件下也能发挥正常的输电功能，是一种真正意义上的防火电缆。

并能通过BS6387 C、W、Z试验。

矿物绝缘柔性防火电缆真正做到了燃烧不短路，短路不燃烧的效果，能在突发火灾环境下正常供电，为现场人员逃生争取时间，为救援和启动灭火设备提供电力支持，减少火灾损失和人员伤亡;其次铜护套导电性能好，可做PE接地线连接，大大提高了接地保护的灵敏度和可靠性。

过载能力强矿物绝缘柔性防火电缆不仅载流量大，而且具有较强的线路过载能力，依据相关电气设计要求通常电缆表面温度不高于70℃，若周围无可燃物，过载时的防火电缆长期工作温度可达250℃良好的弯曲特性传统刚性防火电缆(BTTZ)较难弯曲使用，锐洋矿物绝缘柔性防火电缆弯曲半径最小为6～10倍的电缆直径，减小了安装布局的空间，减小了安装成本，更易于敷设。

耐辐照、不老化矿物绝缘柔性防火电缆采用无机矿物绝缘材料作为绝缘，与常规有机绝缘电缆(YJV、VV)相比不受辐照影响，材料不会老化变质，绝缘特性更不会改变;同时电缆外护套为铜轧纹形式，具有极佳的密封性、防潮、防腐，电缆使用寿命可达70年以上。

机械强度高、防撞击金属套隔离型柔性防火电缆电缆矿物绝缘层外部设有铝质金属层，起到了隔温、隔热、挡火、挡水的效果，也可防止在火场环境中的的物体撞击损伤电缆绝缘层，另外电缆可瓷化防火层在350℃时会形成坚固的壳体，有效加强了对电缆的保护功能。

绿色环保特性电缆结构材质均选用无机矿物材料，电缆在燃烧的火焰中，不释放烟雾，不释放有毒气体;废弃后的电缆也可全部回收再利用，不会污染自然环境。

连续生产长度更长由于采用连续机械化生产，不管是单芯或多芯电缆，其长度完全可满足供电长度需要，连续长度可达1000m以上，无需中间连接点，大大降低了工程线路因连接点带来的安全隐患。

氧化镁矿物绝缘电缆的应用

氧化镁矿物绝缘电缆的应用随着建筑行业对于安全、质量、环保、节能的要求越来越高。

氧化镁矿物绝缘电缆所具有的防爆、防水、无烟、无卤、无毒、耐高温、耐腐蚀、耐辐射、防电磁干扰、机械强度高、使用寿命长等诸多优点，导致氧化镁矿物电缆的运用将会越来越广泛。

标签：氧化镁矿物电缆，电缆敷设，质量控制一、概述由于氧化镁矿物绝缘电缆裸电缆长期使用温度为250℃，在950℃～1000℃时可持续供电3小时（国家标准规定90分钟），保证人员有足够的时间撤离危险区域。

（一）氧化镁矿物电缆的构造氧化镁电缆共包括三层。

最外层是无缝铜管护套，中间层是氧化镁晶体，最里面层是导电用的铜芯。

其制造方法有两种。

a 是在外层无缝铜管与核心铜芯之间灌氧化镁晶体粉，然后进行压实，b 是将氧化镁制成空心的圆柱将它穿入导体和铜管之间，然后通过拉拔—退火—再拉拔等多道工序循环反复进而制成电缆。

（二）氧化镁矿物电缆辅件1、中间连接器由于氧化镁矿物绝缘电缆生产长度受电缆铜护套用铜管长度限制，所以在电缆敷设安装过程中，需采用中间连接器将二根相同规格电缆连在一起，以保证满足线路长度的需要。

2、终端电缆在安装使用时，需采用终端联接器（如图）。

终端的作用：一是使电缆绝缘材料（氧化镁）与外界隔离起密封用途，二是将电缆联结到开关柜或用电设备上。

（三）氧化镁矿物电缆的特性1、防爆特性：氧化镁矿物电缆外层无缝铜管护套及与其密封连接的电缆终端可阻止可燃性油蒸汽、可燃性气体和火焰通过电缆进入与电缆联结的电器设备而起防爆作用。

2、防水特性：氧化镁矿物电缆外层铜护套是由无缝铜管拉制而成，因而水份无任何途径可进入电缆内部。

3、无烟、无卤、无毒特性：由于氧化镁矿物电缆是由铜和氧化镁组成，因即使在铜的熔点（1083℃）火焰中燃烧，也不会产生任何烟雾、卤素和毒性气体，是最为经济、安全、环保的绿色产品。

4、耐高温、耐腐蚀特性：氧化镁矿物电缆允许长期工作温度可达250℃，短时间或非常时期允许接近铜的熔点温度，远高于塑料类”高温电缆”。

4720.浅谈矿物绝缘电缆特点及其施工技术
