燃烧器安装作业指导书
绿能光电1#喷燃器安装作业指导书
第 8 页 共 17 页
机械、工器具要求一览表
名 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 称 技 术 数 据 30m 50m 0.25Kg 10t 15Kg 数量 1付 1把 2个 2个 1个 3个 1—1.5m 2把 2台 20t 5t Φ 0.7 I45 Φ 19.5 Φ 28 10T δ =30 δ =20 δ =12 2个 4个 10 ㎏ 40 米 4根8米 8根9米 20 个 2㎡ 2㎡ 8㎡ 已校验 总重量（Kg） 备 注
第 4 页 共 17 页
角式燃烧器临挂位置示意（SOFA 燃烧器参考）
2.2 燃烧器就位 水冷壁找正加固完毕后，以汽包标高线向下量出燃烧器喷口管屏焊缝处标高并在立柱 上作出标记，依此为基准，对照燃烧器喷口管屏处的对应标高，将与炉膛四个角的喷燃 器喷口管屏焊接的切角管屏管口标高用水平管进行找平， 找平完之后，采用 7350 履 带吊单机就位，用两台 20T 倒链、5 台 5T 倒链进行调平，将喷燃气喷口管屏与炉膛切角管 排进行对口安装、拼缝， （拼缝时采用巴距焊，隔 500mm 焊接 300mm） 。燃烧器的安装允许 偏差一般为：燃烧器喷口标高≤±5mm；燃烧器外壳垂直度偏差≤5mm。 3 燃烧器找正
第 3 页 共 17 页
施 工 技 术 要 领
1
工程概况 鄂尔多斯市绿能光电有限公司动力车间 2×350MW 机组发电工程，锅炉为亚临界参数
汽包炉，燃用烟煤。采用自然循环、一次中间再热、单炉膛、四角切圆燃烧燃烧方 式、燃烧器摆动调温、平衡通风、固态排渣、全钢悬吊结构、紧身封闭布置燃煤锅 炉。在锅炉尾部同步设置 SCR 脱硝装置。锅炉型号 :HG-1250/17.5-YM 锅炉的制粉系统采用正压直吹式制粉系统，配置五台中速磨煤机。烟风系统采用双风 机系统，平衡通风。本炉共有 4 台角式燃烧器分两种型号和 4 台 SOFA 燃烧器分两种 型号。其中煤粉通过角式燃烧器进入炉膛内部；SOFA 在角式燃烧器上方，燃尽风通过 SOFA 燃烧器进入炉膛，使得煤粉充分燃烧。 2 设备安装
锅炉燃烧器安装作业指导书
锅炉燃烧器安装作业指导书关键信息项：1、安装作业的范围和目标2、安装所需的工具和设备3、安装步骤和流程4、安全注意事项5、质量检验标准和方法6、安装后的调试和测试要求7、责任和义务划分1、范围和目标11 本协议旨在规范锅炉燃烧器的安装作业流程，确保安装工作的顺利进行和安装质量的可靠性。
111 安装作业涵盖从燃烧器部件的搬运、组装到最终的调试和验收等全过程。
112 目标是使燃烧器能够安全、高效、稳定地运行，符合相关技术标准和规范。
2、安装所需的工具和设备21 安装过程中需要使用的工具包括扳手、螺丝刀、钳子、量具等常规工具。
211 还需要特殊的安装工具，如扭矩扳手、定位夹具等。
212 设备方面，包括起重机、叉车等搬运设备，以及焊接设备、钻孔设备等加工设备。
3、安装步骤和流程31 安装前的准备工作311 对锅炉炉膛进行清理和检查，确保内部无杂物和损坏。
312 核对燃烧器的型号、规格和技术参数，确保与锅炉匹配。
313 准备好安装所需的各种零部件和附件，并进行检查和清点。
32 燃烧器主体的安装321 将燃烧器主体小心吊运至安装位置，并进行初步定位。
322 使用螺栓和螺母将燃烧器主体固定在锅炉上，拧紧力度应符合规定要求。
323 连接燃烧器与锅炉之间的管道和线路，确保连接牢固、密封良好。
33 燃烧器附件的安装331 安装燃烧器的风箱、风道等附件，调整其位置和角度，以保证良好的通风效果。
332 安装点火装置、火焰监测装置等安全附件，并进行调试和校准。
34 安装后的检查和调整341 检查燃烧器的安装位置是否准确，各部件连接是否牢固。
342 调整燃烧器的风门、油门等控制机构，以达到最佳的燃烧效果。
4、安全注意事项41 安装人员必须佩戴安全帽、安全带等个人防护装备。
411 在高处作业时，必须设置可靠的防护栏杆和安全网。
412 严禁在安装现场吸烟、动火，必须遵守相关的防火规定。
42 使用电动工具和设备时，应确保其接地良好，防止触电事故。
锅炉燃烧器安装作业指导书
锅炉燃烧器安装作业指导书锅炉燃烧器安装作业指导书一、前言锅炉燃烧器是使用燃料进行热量转换的重要设备，其安装质量直接关系到整个锅炉的运行效果。
因此，为了保证燃烧器的安装质量，我们需要对安装过程进行全面细致的指导。
本文就对锅炉燃烧器安装作业进行详细的介绍。
二、安装前准备1、燃烧器安装前需要对现场进行全面勘察，确认待安装位置是否符合技术要求。
2、确认安装环境是否满足燃烧器的要求，比如通风、排烟等条件。
3、安装前需要对设备和耗材进行检查，确保无异常状况。
同时需要预备好所需要的所有工具。
4、施工人员必须合格，具备各项操作技能，严格按照安装流程操作，注意安全。
三、燃烧器安装1、地脚螺栓的安装①根据锅炉燃烧器的重量，按照技术要求选用角钢或工字钢，根据燃烧器底座尺寸进行切割。
②按照技术要求制作地脚螺栓，要求平整度高、硬度均匀，并且表面光洁。
③根据锅炉燃烧器的大小，正确标出地脚螺栓所需孔位。
④钻孔前必须对孔位进行检查，确认无损坏并符合技术要求。
⑤钻头按照技术要求选用，并使用适量冷却剂进行冷却，避免温度过高或钻头折断。
⑥钻孔后，用钢丝刷和吸尘器清理孔壁和孔底，确保平整度良好。
⑦插入地脚螺栓，并用扳手将地脚螺栓旋紧，校正位置并固定。
2、燃烧器安装①确认燃烧器符合技术要求，并且规格、型号、参数等都符合设计要求，没有任何损坏等状况。
②燃烧器的安装需要在干燥、通风的室内完成，确保安装过程的炉内无人进入。
③根据技术要求，选用符合要求的泡沫塑料包装轻轻将燃烧器支撑在安装点附近。
④将两个人以定好的位置承握燃烧器，缓缓移动到地脚螺栓上，对准孔位后轻轻放下燃烧器。
⑤调整燃烧器的方位，使之安装稳定，调正支架位置，使之与燃烧器连接紧密。
⑥安装固定螺母，并且要求以下附加力矩的方式进行紧固。
3、气路系统的连接①首先，检查气路系统的连接是否与燃烧器外型对于，紧密并符合技术要求。
②在燃烧器的进气口处，连接与燃烧器符合规格的进气管，使其进入到燃烧器。
燃烧器安装指导书
燃烧器安装作业指导书1．工程概况及工程量公司第三热电厂安装8×60MW，锅炉型号：WGZ240/9.8-2。
燃烧器采用四角切向布置，燃烧器设计煤种为贫煤，喷口布置形式从上至下为3-2-1-2-1-2-1-2，二次风喷口均等布置，如低负荷时，可将中二次风关小或关掉。
一次风采用水平浓淡燃烧器，使煤粉浓淡分离，使向火侧的煤粉气流浓，背火侧的煤粉气流淡。
组织水平浓淡燃烧，有利于充分发挥四角切向布置燃烧器，向火侧邻角点燃优势，有利于着火和稳定燃烧，背火侧淡煤气流可以改善近墙气流的氧化性气氛有利于防止或减轻结渣。
本燃烧器所用喷口均采用稀土高铬镍氮高温耐热耐磨钢（ZGr8Cr33Ni9N）铸造，该材料铸态具有良好的焊接性能和机加工性能，尤其是在1200℃的高温下仍具有良好的抗氧化、抗变形、抗煤粉气流磨损的性能。
燃烧器的设计特性参数如下表：风率% 风速m/s 风温℃风量m3/h 风阻Pa 一次风19.0 24 235 76388 1000二次风54.3 45 345 265393 1000三次风22.7 50 100 70392 2000 漏风 42．工程项目作业进度要求日期5.20~5.22 5.23~8.10 8.11~8.15 项目名称清点、领用检查、吊装安装、焊接验收3．工程项目作业准备工作及条件3.1参加施工人员的资质及要求。
3.1.1领工人员能熟读图纸，有熟练操作能力。
经验丰富，且责任心强，有组织能力。
3.1.2起重人员要求有丰富的施工经验。
3.2作业需要的工器具序号名称数量1 DBQ1500TM起重机1台2 50吨履带吊1台3 手拉葫芦（5T）2台4 电焊机2台5 手拉葫芦（2T）2台3.3作业环境的要求及措施。
3.3.1施工环境要求道路畅通，有足够的照明。
3.3.2设备摆放位置要整齐，不零乱，确保文明施工。
3.3.3施工前由班组技术员向施工人员进行技术交底。
4．作业程序方法及内容4.1设备清点、领用、编号→设备外观检查、记录→组件安装就位→焊接→验收4.2燃烧器的安装方法燃烧器安装的重点是安装位置正确，喷嘴投运后能按设计要求引成切圆燃烧，火焰不冲刷炉壁。
03煤粉燃烧器安装
1.适用范围作业指导书适用于南京化学工业园热电有限公司（2×50MW）工程的锅炉煤粉燃烧器安装。
2.工程概况及主要工程量2.1工程概况南京化学工业园热电有限公司（2×50MW）机组采用上海锅炉厂生产制造的型号为SG-220/9.8-M669高压自然循环锅炉，该炉燃烧设备为四角布置切圆燃烧，分级配风。
每角燃烧器共布置7层喷口，自上往下依次为CC2二次风喷口、CC1二次风喷口、C一次风喷口、BC二次风喷口、B一次风喷口、A一次风喷口、AA一次风喷口；AA一次风喷口内布置燃油装置，A一次风喷口内布置稳燃小油枪，一次风采用水平浓淡分离。
燃烧器各层二次风风室风量的分配均通过调节风门挡板开度来实现，挡板调节由电动执行器的动作来完成。
燃烧器由固定于钢架梁上的弹簧吊架支吊，并通过角连接体与水冷壁相焊接，当锅炉受热膨胀时，燃烧器随之一起位移。
2.2主要工程量煤粉燃烧器 4.517吨数量 4个煤粉燃烧器恒力吊架 0.6吨数量 4个3.编制依据3.1南京化学工业园热电有限公司2×50MW机组施工组织总设计3.2上海锅炉厂设备图纸及技术资料3.3《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007-923.4《火电施工质量检验及评定标准》（焊接篇）1996年版3.5《火电施工质量检验及评定标准》（锅炉篇）1996年版3.6《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-953.7《电力建设安全工作规程》（火力发电厂部分）DL5009.1-924.作业人员的资格和要求4.1人员的资格和要求4.1.1施工人员大部分应为参加同类工作的熟练技术工人，经交底后方可作业。
4.1.2施工人员在施工前应学习《电力建设安全工作规程》中有关规定,并经考试合格后方可上岗工作。
4.1.3施工人员应按作业指导书及交底要求进行施工，不得擅自变更施工方案。
4.1.4施工人员在施工中应明确自己的职责和权限，做到文明安全施工。

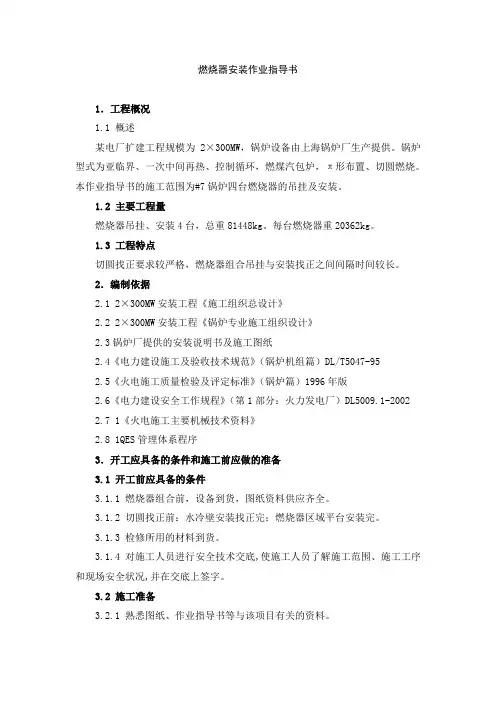

燃烧器安装作业指导书
燃烧器安装作业指导书1．工程概况1.1 概述某电厂扩建工程规模为2×300MW，锅炉设备由上海锅炉厂生产提供。
锅炉型式为亚临界、一次中间再热、控制循环，燃煤汽包炉，π形布置、切圆燃烧。
本作业指导书的施工范围为#7锅炉四台燃烧器的吊挂及安装。
1.2 主要工程量燃烧器吊挂、安装4台，总重81448kg。
每台燃烧器重20362kg。
1.3 工程特点切圆找正要求较严格，燃烧器组合吊挂与安装找正之间间隔时间较长。
2．编制依据2.1 2×300MW安装工程《施工组织总设计》2.2 2×300MW安装工程《锅炉专业施工组织设计》2.3锅炉厂提供的安装说明书及施工图纸2.4《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-952.5《火电施工质量检验及评定标准》（锅炉篇）1996年版2.6《电力建设安全工作规程》（第1部分：火力发电厂）DL5009.1-20022.7 1《火电施工主要机械技术资料》2.8 1QES管理体系程序3．开工应具备的条件和施工前应做的准备3.1 开工前应具备的条件3.1.1 燃烧器组合前，设备到货，图纸资料供应齐全。
3.1.2 切圆找正前：水冷壁安装找正完；燃烧器区域平台安装完。
3.1.3 检修所用的材料到货。
3.1.4 对施工人员进行安全技术交底,使施工人员了解施工范围、施工工序和现场安全状况,并在交底上签字。
3.2 施工准备3.2.1 熟悉图纸、作业指导书等与该项目有关的资料。
3.2.2 熟悉现场，了解现场的环境。
3.2.3 工器具准备工器具准备见表9-1。
表9-1 工器具准备序号名称规格型号单位数量备注1 葫芦5t 只 42 滑轮组4门32t 组 43 钢卷尺20m 把 14 钢卷尺3m 把 2续表序号名称规格型号单位数量备注5 钢板尺1m 把 26 榔头 2.5镑把 27 水平尺400mm 把 18 钢丝0.7mm m9 线锤0.25kg 个 210 花兰螺丝个 211 撬棍把 24．人员组织、分工及要求4.1 人员配置安装工： 8人起重工： 2人架工： 4人电焊工： 2人4.2 资质要求所有特殊工种人员，必须具有相应的资质和一定的工作经验，必须经过培训合格，持有政府部门颁发的有效证件。
等离子体燃烧器管路安装作业指导书
等离子体燃烧器管路安装方案一、工程概况1、锅炉简介锅炉为北京巴威公司生产的双拱型单炉膛，一次中间再热、平衡通风、固态排渣、W火焰燃烧方式，超临界参数锅炉。
锅炉型号：B&WB-1950/25.4-M。
2、本分项工程主要内容等离子体燃烧器载体风管路、冷却水管路、加氧管道及压缩空气等其它管路的安装二、施工组织设计编制依据2.1已经批准的初步设计和施工图纸及资料；2.2《电力建设施工质量验收及评价规程》DL/T5210-20092.3《电力建设安全工作规程》DL5009-20022.4《电力建设施工及验收技术规范》（焊接篇）DL5007-922.5《电力建设施工及验收技术规范》（管道篇）DL5031-942.6《国电xx煤电一体化有限公司#2机组A级检修管理手册》2.7《火力发电厂劳动安全和工业卫生设计规程》DL5053-19962.8已经批准的设计图纸三、施工准备3.1 人员准备施工负责人（队长） 1人技术员 1人安全员 1人质检员 1人铆工 3人管工 3人焊工 6人起重工 2人普工 4人3.2 机具准备5T卷扬机 4台25T吊车 1台10T汽车 1辆电焊机 7台胶轮地平推车 1辆四、开工条件4.1 施工图纸、开工手续齐全4.2 施工人员资质及数量满足作业要求4.3 施工人员已进行过安全培训和考试4.4 已对施工人员进行技术及安全工作交底4.5 现场具备施工要求的条件4.6 设备、材料已准备齐全，材料质量和数量满足图纸要求4.7 作业指导书已通过审批五、安装方案1、等离子体燃烧器给氧管路①在#32米层锅炉前方走道围栏内加焊一个平台。
②将#2锅炉24米层右侧第一根柱子前方原加氧管道切除，加装阀门一套，垂直向上走至29米锅炉前方右侧；③管道走至加焊平台处后，越上32米层的加焊平台，在此处加焊一阀门组。
然后重新走至29米层平行于锅炉右墙，走至锅炉后方侧；④在#2锅炉右侧走道外围处，加氧管道加焊三通。
燃烧器安装作业指导书 (2)
燃烧器安装作业指导书1.9.1概述燃烧器是由燃烬风室、上端风室、煤粉风室、油风室、中间空气风室、下端部风室、摆动机构及连杆、风箱风道、挡板风箱，燃烧器护板等组成。
它共4只，分布在炉膛四角。
1.9.2编制依据：1.8.2.1榆社电厂二期扩建工程＃8标招标文件及图纸1.8.2.2《电力建设施工验收技术规范》(锅炉篇)DL/5047—951.8.2.3《火电施工质量检验及评定标准》(锅炉篇)1997—01—01实施1.8.2.4《电力建设安全健康与环境管理工作规定》1.8.2.5 江西省火电建设公司《施工工艺纪律》1.9.3施工准备及作业条件1.9.3.1 工具配备序号名称规格数量备注1 塔吊DBQ4000 1台吊装用2 履带吊CKE2500 1台转运用3 龙门吊63t/42m 1台组合用4 低驾平板车25 t 1台转运用5 手拉葫芦 5 t 4只6 手拉葫芦 2 t 4只7 手拉葫芦 1 t 4只8 钢丝绳Φ13.5l=20m 8根9 电焊机2台10 钢卷尺 2 m 4把11 玻璃水平尺4件12 活动扳手4把13 磨光机1台14 水平管1套15 线锤4只1.9.3.2施工条件1.9.3.2.1施工人员应认真阅读图纸，熟悉燃烧器安装工艺和质量要求。
1.9.3.2.2清点设备，并用油漆编号。
1.9.3.2.3对燃烧器进行全面的检查，检查是否有碰撞、损坏的情况。
1.9.3.2.4用双I45工字钢制造4 根横梁，分加放在炉膛四角横梁上，具体位置见附图：炉膛中心线炉膛中心线1.9.3.2.5在大板梁吊装前，用龙吊将#2、#3燃烧器运至塔吊旁，割除包装架，然后用塔吊主、付钩将其吊起翻身，从炉顶贯入，用钢丝绳临挂在制横梁上，在此过程中，只能使用设计给定的吊点，不能私设临时吊点。
1.9.3.2.6待汽包就位后，同样将#1、#4燃烧器运至塔吊旁，割除包装架，用塔吊将其从炉顶贯入，临挂在自制横梁上。
1.9.3.2.7准备好切园板1600×1600一块，花兰螺栓24只，φ0.5mm钢丝绳5kg。
湄洲湾燃烧器安装作业指导书
湄洲湾燃烧器安装作业指导书1.目的指导国投湄洲湾第二发电厂2×1000MW机组工程B标段1#锅炉燃烧器的安装工作，确保安全、优质、高效的完成燃烧器安装工作，特编制此作业指导书。
2.适用范围适用于国投湄洲湾第二发电厂2×1000MW机组工程B标段1#锅炉燃烧器安装工作。
3.编制依据3.1.《国投湄洲湾第二发电厂2×1000MW机组工程B标段施工组织设计》。
3.2.《国投湄洲湾第二发电厂2×1000MW机组工程B标段1#锅炉专业施工组织设计》。
3.3.国投湄洲湾第二发电厂2×1000MW机组工程B标段1#锅炉燃烧器图纸及其他相关技术文件。
3.4.《电力建设安全工作规程》(火力发电厂第1部分)DL5009.1-2014。
3.5.《电力建设施工技术规范》（第二部分：锅炉机组DL5190.2-2012）。
3.6.《电力建设施工质量验收及评价规程》(第二部分：锅炉机组篇DL/T5210.2-2009)。
3.7.《电力建设施工质量验收及评价规程》(第七部分：焊接篇DL/T5210.7-2010)。
3.8.《电力基本建设火电设备维护保管规程》DL/T 855-2004。
3.9.《火力发电厂焊接技术规程》DL/T869-2012。
3.10.《中国能建安徽电建二公司企业标准：锅炉施工工艺导则》。
3.11.《1#锅炉绿色施工措施》。
3.12.《1#锅炉洁净化施工措施》。
3.13.《1#锅炉达标创优实施细则》。
3.14.《1#锅炉强制性条文实施计划》。
4.作业项目概述4.1.锅炉概况本工程锅炉为上海锅炉（集团）股份有限公司生产的超超临界参数变压运行直流炉，单炉膛、一次中间再热、双切圆燃烧方式、平衡通风、干式固态排渣、全钢悬吊结构、π型、露天布置燃煤锅炉；锅炉型号: SG-2989/28.25-M7007。
4.2.燃烧器概况本工程燃烧器燃烧方式采用无分隔墙的八角反向双火焰切圆燃烧方式，全摆动燃烧器。
沁北燃烧器安装作业指导书
1、施工范围华能沁北电厂2×1000MW机组安装工程锅炉为东方锅炉股份有限公司生产的超超临界参数变压直流炉、一次再热、平衡通风、半露天布置、前后墙对冲燃烧、固态排渣、全钢构架、全悬吊结构Π型锅炉。
燃烧器采用外浓内淡型低 NOx 旋流煤粉燃烧器对冲燃烧，满足燃烧稳定、高效、可靠、低 NOx 的要求。
全炉一共 48只燃烧器分3层布置在前、后墙上，每层布置16只；在前、后墙煤粉燃烧器的上方又布置了1层侧燃尽风(共4只)和1层燃尽风(共16只)。
风箱桁架和大风箱把全炉分成8个风室，每层风室入口处配有2只二次风门挡板和二次风门用气动执行器((SC200/300) 用以调节风室的进风量，全炉共16只；三层燃烧器风室内设计了中心风室，全炉共6个中心风室，每个中心风室配有2只中心风门挡板和中心风门用气动执行器(SC100/200)，全炉共12只；每个燃烧器均配有一个机械雾化点火油枪及其高能点火器。
燃烧器将燃烧用空气分为四部分：即一次风、二次风、三次风和中心风，另外每台燃烧器上还配备有冷却风管。
2、编制依据2.1施工图纸2.1.1 煤粉燃烧器 14S6101—14S61042.1.2 燃尽风 14S6105—14S61062.1.3 侧燃尽风 7S6105—7S61062.1.4 燃烧器固定装置 14S652.1.5 风箱桁架 14S6612.1.6 大风箱 14S6632.1.7 风门用执行器 14S6652.1.8 中心风管 14S6662.1.9 燃烧器冷却风管道 14S6682.1.10 大风箱吊挂装置 14S6692.1.11 锅炉房点火油系统及空气吹扫系统图 J26082.2标准规范2.2.1《电力建设安全工作规程》 (火力发电厂部分)DL5009.1-20022.2.2《电力建设施工质量验收及评价规程》（锅炉机组）DL/T 5210.2-20092.2.3《火力发电厂焊接技术规程》DL/T869-20042.2.4《电力建设安全健康与环境管理工作规定》2003年版2.2.5《工程建设标准强制性条文》电力工程部分2006年版三、施工准备3.1材料设备3.1.1 圆钢Φ16 20米3.1.2 槽钢[20 20米3.1.3 Φ0.75细钢丝 5公斤3.1.4 工字钢I20 120米3.2施工机械3.2.1 100吨附臂吊 1台25吨汽车吊 1台25T平板车 1台40T龙门吊` 2台3.2.2 倒链10吨 2台倒链5吨 8台倒链2吨 15台磨光机（Ф100） 2台3.3计量器具3.3.1 50米盘尺 1把3.3.2 1米钢板尺 2把3.3.3 水准仪 1台（或玻璃管水平仪1副）注: 计量器具应经过校验合格，在有效期内，并经过报审；特种作业人员岗位资格证书报审。
燃烧器安装施工作业指导书
作业指导书由编制单位保存。
保存期三年目录一、编制依据 (1)二、工程概况、施工范围及工程量 (1)三、作业准备和作业条件 (2)四、综合进度和配合要求 (2)五、施工主要机具及材料 (3)六、主要施工方法和步骤 (3)七、施工质量标准和工艺要求 (6)八、应注意的质量问题 (7)九、成品保护要求 (7)十、安全、环保及文明施工措施和要求 (8)十一、应形成的质量记录和验收级别 (15)十二、其它需说明问题及附录、附加的各种相关必备内容 (16)一、编制依据➢哈尔滨锅炉厂燃烧器安装施工图纸➢《锅炉安装说明书》➢《电力建设施工及验收技术规范》锅炉机组篇（DL/T 5047-95）➢《火电施工质量检验及评定标准》锅炉篇（1996年版）➢《电力建设安全工作规程》第1部分：火力发电厂DL5009.1-2002➢《东电四公司职业健康安全管理体系文件》➢《东电四公司质量管理体系文件》➢《东电四公司环境管理体系文件》➢《内蒙上都电厂#3机组锅炉专业施工组织设计》➢《内蒙上都电厂#3机组施工组织总设计》二、工程概况、施工范围及工程量2.1 工程概况内蒙上都电厂2×600MW机组二期扩建工程3#炉由哈尔滨锅炉（集团）股份有限公司根据美国ABB-CE燃烧工程公司技术设计制造的亚临界一次中间再热控制循环汽包炉,采用平衡通风中速磨正压直吹式送粉系统。
最大连续蒸发量为2070t/h。
锅炉采用单炉膛,四角布置8台摆动燃烧器,配有8台中速磨煤机，燃用设计煤种时，7台运行一台备用。
采用水平浓淡煤粉燃烧器。
燃烧器喷口可上下摆动±30°，摆动曲柄连杆采用U形夹双向对称受力，采用二级高能点火系统，整台炉共布置16支油枪，每角的燃烧器设置4只点火及暖炉雾化油枪，点火枪和油枪均为可伸缩式，油枪的最大出力按20%MCR工况设计，不投油锅炉稳定燃烧工况可以达到35%B-MCRA工况。
在本项目中，燃烧器将临时梁及钢丝绳索临时存放在每台燃烧器安装位置附近的炉膛外周钢架框架下方。
燃烧器安装指导 说明手册
- brülörler için kullanım kılavuzuTBL 45P TBL 60P 0006081377_200802TR - CN - RUTBL 45P DACA TBL 60P DACA- 燃烧器安装指导说明手册- Èíñòðóêöèè ïî ïðèìåíåíèþ ãîðåëêèC 0006081377_200802T ür k çe- Brülörü ilk defa kullanmadan önce lütfen ürünün bütünleşik ve lüzumlu bir parçası olarak brülörle beraber verilen bu kul -lanma kılavuzu içinde yer alan “BRÜLÖRÜN GÜVENLE KULLANILMASI İÇİN KULLANICIYA UYARI NOTLARI” bölümünü dikkatle okuyunuz. Brülör ve sistem üzerindeki çalışmalar sadece yetkili personel tarafından yapılmalıdır.- Brülörü çalıştırmadan veya onarımına başlamadan önce kullanma kılavuzunu dikkatle okuyunuz.- Brülör üzerinde onarıma başlamadan önce sistemin elektrik beslemesi kesilmelidir.- Talimatlara titizlikle uyulmayıp, çalışmalar düzgün yürütülmediği tehlikeli kazaların oluşması mümkündür .C I N E S E 注 意- 对燃烧器和系统的操作只能由合格的工作人员来执行。
锅炉炉排安装燃烧器安装工艺作业指导书
锅炉炉排安装燃烧器安装工艺作业指导书1有限公司目录1、燃烧器安装工艺2、炉排安装1、燃烧器安装工艺1.1主要施工方法及技术措施1.1.1检查验收：按图纸、制造厂装箱清单有关要求进行验收，并做详细记录。
检查、复查燃烧器几何尺寸：施工前对四件燃烧器的几何尺寸、复对图纸进行检查，发现有无超出图纸要求范围。
1.1.2支撑板间就位安装：支撑板是燃烧器就位前进行的一项（注将支撑板点焊在钢梁上找正基准。
核对图纸、重要工作。
．意：点焊完毕，进行细心复查，吊杆孔的位置必须满足图纸要求），四个就位后，要检查无误后，方可满焊。
1.1.3燃烧器就位安装（1）将燃烧器的吊杆就位，弹簧就位，作好记录。
（2）利用倒链、钢丝绳将燃烧器吊至燃烧器就位口（注意：四个燃烧器的排列顺序不能排错，以免返工）。
将燃烧器吊挂在吊杆上。
（3）通过基准线，找好燃烧器的标高，并调整好。
（4）做好燃烧器就位后的找正工作，准备假象内切圆环、细钢丝、拉杆螺杆。
找好炉膛中心点，将燃烧器假象内切圆固定在炉膛内。
（5）燃烧器的找正：根据图纸，将燃烧器的中心找出，插入炉膛的深度符合图纸的要求。
利用钢筋点焊焊住。
找正燃烧器的垂直度（燃烧喷口与喷口左右垂直度），将细钢丝通过燃烧器喷口与燃烧器切圆连接。
绷紧钢丝，利用喷口与风道，找出燃烧器与内切圆的方向。
重新复查燃烧器垂直度、标高、燃烧器插入炉膛深度，全部符合图纸要求后，将燃烧器固定在水冷壁上，使之不能发生位移。
（6）燃烧器就位后，经验收合格后，可进行燃烧器外护板的焊接（每焊完一个，进行尺寸复查）。
（7）作好记录。
质量要求1.2．1.2.1燃烧器切圆的切线允许偏差不大于±0.25度；1.2.2燃烧器标高误差±10mm；1.2.3各燃烧器距离误差±3mm；1.2.4边缘燃烧器离立柱中心距离误差±5mm；2、炉排安装工业锅炉的常用炉排为手烧炉排、链条炉排和往复式炉排等。
2.1手烧炉排安装（多为铸铁浇制）2.1.1安装前应清点炉条，检查铸件有无气孔、缩孔、缺肉、断裂等缺陷。
锅炉煤粉燃烧器安装方案
锅炉煤粉燃烧器安装方案1．适用范围:本作业指导书适用于燃煤发电机组工程锅炉煤粉燃烧器安装。
1．编制依据:2.1《燃煤发电机组工程施工组织设计》及《锅炉专业施工组织设计》2.2《煤粉燃烧器图纸》及《煤粉燃烧器说明书》锅炉厂有限责任公司2.3《电力建设施工质量验收及评价规程》（第2部分：锅炉机组） DL/T 5210.2 —20092.4《电力建设施工质量验收及评价规程》（第7部分：焊接）DL/T5210.7-20102.5《电力建设施工技术规范》（第2部分：锅炉机组）DL 5190.2-20122.6《火力发电厂焊接技术规程》DL/T869-20122.7《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.8《工程建设标准强制性条文》（电力工程部分）2011版（第一篇）火力发电工程2.9《现场临时用电安全技术规范》 JGJ46-20052.10管理手册和程序文件3．工程概况及工程量:3.1工程概况燃煤发电机组工程2×1000MW燃煤汽轮发电机组的锅炉为超超临界参数变压运行螺旋管圈水冷壁直流炉，单炉膛、二次再热、采用对冲同心正反切圆燃烧方式、平衡通风、固态排渣、全钢悬吊结构塔式、露天布置燃煤锅炉。
3.2结构布置本台锅炉采用对冲同心正反切圆燃烧系统，采用中速磨煤机一次风正压直吹式制粉系统设计，煤粉燃烧器为四角布置。
燃烧器共布置12层煤粉喷嘴，锅炉匹配6台ZGM磨煤机，其中五台运行，一台备用。
12层煤粉喷嘴分别布置在三层燃烧器，每层燃烧器上布置四层煤粉喷嘴，燃烧器从上往下依次为上层燃烧器，中层燃烧器，下层燃烧器，另外在上层燃烧器的上方，布置两层分离燃尽风（AGP）燃烧器，达到充分燃烧的目的。
燃烧器的安装质量直接影响整台机组的工作性能，它在整个本体安装中占有极其重要的地位。
燃烧器安装主要包括：AGP燃烧器、上部燃烧器、中部燃烧器、下部燃烧器安装及找正等工作。
AGP燃烧器分为两层共有8只，AGP燃烧器布置在标高为67200mm至56200mm，SOFA燃烧器通过吊杆吊挂在标高为67870mm处的刚性梁上，从炉右前角顺时针方向分别为1号角、2号角、3号角、4号角燃烧器。
4#锅炉四角燃烧器拆除、安装作业指导书
目录【作业指导书】编号：工程名称华能上海石洞口第一电厂作业项目名称：4#锅炉燃烧贫煤改烟煤工程编制单位：上海电力安装第一工程公司编写：日期：年月日审核：日期：年月日批准：日期：年月日1、编制依据2、工程概况3、对参加作业人员的资格和要求4、施工作业所需工器具的规格及等级和配备及劳动力配备5、作业前的准备工作和必须具备的条件6、作业程序、方法和内容7、作业结果的检查验收和达到的标准要求8、作业活动的职责、分工和权限9、职业安全卫生及环境保护的要求和措施附录：安全技术施工措施交底记录施工项目技术交底签证书1.编制依据1.1 上海锅炉厂有限公司提供的有关施工图纸1.1.1.燃烧器图纸1.2 技术规范、检验标准、验收依据。
1.2.1.<<电力建设施工及验收技术规范（锅炉机组篇）>>DL/T-5047-951.2.2.<<火电施工质量检验及评定标准（锅炉篇）>>1996年版1.2.3.<<电力建设施工及验收技术规范（火力发电厂焊接篇）>> DL5007-921.2.4.<<火电施工质量检验及评定标准>>(焊接篇) 1996年版1.2.5.<<电力建设安全工作规程>>DL5009.1-20021.2.6.华能上海石洞口第一电厂4#锅炉燃烧贫煤改烟煤工程施工组织设计1.2.7.上海锅炉厂提供的燃烧器及相关技术资料2.工程概况2.1 工程概况华能石洞口第一电厂＃4炉为上海锅炉厂为300MW机组配套而设计制造的单炉膛、一次垂直上升、蒸发量为1025t/h的亚临界直流锅炉，锅炉建成于1989年8月，在1999年为适应低负荷燃烧及解决锅炉运行可靠性差等问题，在煤种不变的前提下，由德国LCS公司设计将水冷壁改为螺旋管圈，同时进行优化设计的还有改变燃烧器布置方式，调整高温再热器吸热面积等。
原燃烧设备燃煤为烟煤，煤粉燃烧器为四角布置、切向燃烧、摆动式燃烧器，燃烧器与水冷套通过法兰螺栓连接，并用恒力吊架挂于钢架四角的箱形梁上。
锅炉燃烧器安装作业指导书
专业资料国华台山电厂工程600MW机组锅炉专业作业指导书文件编码：TS01ZZL018－2004项目名称：锅炉燃烧器安装施工单位：天津电力建设公司日期：2004年05月23日版次：A目录1. 工程概况 (1)1.1工程（系统或设备）概况 (1)1.2工程量和工期 (1)2. 编制依据 (1)3. 作业前的条件和准备 (2)3.1技术准备 (2)3.2作业人员 (2)3.3作业工机具 (4)3.4材料 (5)3.5安全器具 (5)3.6工序交接 (6)3.7其它 (6)4. 作业程序、方法 (6)4.1 施工方案、方法及要求 (6)4.2 施工工艺流程 (8)5. 质量控制点的设置和质量通病预防 (10)5.1质量目标 (10)5.2 质量控制及质量通病预防 (10)5.3 质量标准及要求 (11)6. 作业的安全要求和环境条件 (11)6.1作业的安全危害因素辨识和控制 (11)6.2环境条件 (12)7. 附录（包括记录表样、附表、附图等） (13)1. 工程概况及工程量1.1工程（系统或设备）概况广东国华粤电台山发电厂一期工程末三台600MW火电机组锅炉是由上海锅炉厂设计制造的亚临界一次中间再热、平衡通风、固态排渣、控制循环燃煤汽包炉，全钢结构，露天布置，型号SG-2028/17.5-M907，天津电力建设公司承建3#火电机组的安装。
燃烧器共有4个，布置在前炉膛四角，总重156523 kg，从炉右前顺时方向分别为NO.1、NO.2、NO.3、NO.4，布置在标高21890mm至39500mm之间。
燃烧器采用四角布置切向燃烧方式，主要依靠二次风喷嘴的偏转结构，而不再是传统的设计假想切圆。
在布置上四组燃烧器的中心线近乎对冲，即设计假想切圆直径很小。
燃烧器采用水冷套结构，燃烧器与水冷套组合成型后整体供货。
1.2工程量和工期1.2.1 工程量设备统计表1.2.2 施工工期安装工期：30天2. 编制依据2.1《锅炉专业施工组织设计》2.2《电力建设安全工作规程》DL 5009•1－20022.3《电力建设施工及验收技术规范》(锅炉机组篇) DL/T 5047－952.4《电力建设施工及验收技术规范》(焊接篇) DL 5007－922.5《火电施工质量检验及评定标准》(锅炉篇1996)2.6燃烧器安装图纸及相关技术资料2.7吊挂装置安装图纸2.8连接风道、大风箱桁架图纸及相关技术资料2.9锅炉厂家安装说明书2.10甲方委托、设计变更等技术图纸、资料3. 作业前的条件和准备3.1技术准备3.1.1 施工图纸会审完毕，会审中存在的问题已有明确的处理意见。
