HDPE双壁波纹管管道铺设安装工艺及方法

HDPE双壁波纹管管道铺设安装工艺及方法

污水管道采用HDPE双壁波纹管，管径150～300mm。便于村内施工。管道基础及连接方式：HDPE 双壁波纹管采用120o中砂基础，承插连接，管材环刚度为采用SN=8kN/㎡。泵站出水管采用无缝钢管DN65，焊接。

一、HDPE双壁波纹管道铺设安装

本工程污水管道采用HDPE双壁波纹管，承插连接。

（一）技术准备

组织有关技术人员，仔细审阅图纸，做到图纸上有问题提前与设计联系并解决，有关施工标准、验收规范、质检部门及安全部门，档案部门的要求，按技术管理资料、安全管理资料，质量保证资料及验收评定资料三类资料编制或购买各种专用表格，施工前各种表格应备齐。

测量仪器必须有检定证书合格后方可使用，做好技术交底、安全交底，为工程的顺利进行做好准备。

（二）工艺流程

（三）主要施工方法

1、施工测量

根据相关单位提供材料及现场提供位置情况对控制点及基坑中线进行复测，对管沟中心线及管道标高控制线进行测量放样，并将结果报送监理工程师核查，作为施工放样的依据。

2、原材料验收及堆放

（1）材料验收

每批次进场材料要附带合格证及质量检验证明书，经自检合格后报请监理检验，按照相关频率进行见证抽样送甲方指定试验室检验。

(1)HDPE双壁波纹管验收：

管道进场检验：管节安装前应进行外观检查，检查管体外观及管体的承口、插口尺寸，承口、插口工作面的平整度。用专用量径尺量并记录每根管的承口内径、插口外径及其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈要求。见证取样，送试验室检验并出具合格检验报告。

(2)接口胶圈

A、承插式HDPE双壁波纹排水管道接口所采用的密封胶圈，应采用耐腐蚀的专用橡胶材料制成。密封胶圈使用前必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷。其硬度、压缩率、抗拉力、几何尺寸等均应符合有关规范及设计规定。密封胶圈应有出厂检验质量合格的检验报告，制造及出厂日期、自检记录，厂质检部门签章。产品到达现场后，应见证取样，送试验室检验并出具合格检验报告，密封橡胶圈的硬度、压缩率和抗拉力，其值不应小于出厂合格标准。

B、弹性密封胶圈由厂家供应并符合以下要求：

弹性密封胶圈，外观光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷；

橡胶圈的邵氏硬度宜采用50±5；伸长率不大于400%；拉断强度应不小于16MPa。

3、材料吊装与存储

（1）吊装

吊装采用尼龙吊装带，禁止扔、拉管道。卸装管道时，管道放在方木上，方木应距管端600mm。如果管太低则应在管道的中间增加2～3排方木防止管道弯曲。吊装过程中要轻拿轻放，防止损伤管壁。

（2）存储

管道要放在稳固的地上并设置木垫块，管道和地面间距为200mm左右。HDPE放在室外时要覆盖塑料薄膜避免阳光直射，其他配套部件要存放于室内。管道存放区域要远离施工活动区域。

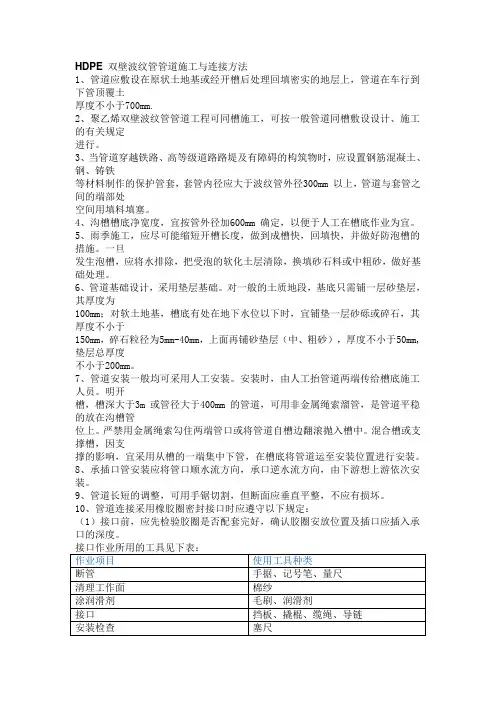

4、管道施工

本工程采用承插式柔性接口HDPE双壁波纹管。

（1）砂垫层基础：在槽底铺设设计规定厚度的砂垫层，采用水密法，用平板振动夯夯实1～2遍。夯实平整后，测中心线，并应预留沉降量。垫层宽度和深度必须严格控制，管道安装及闭水完成后，施工部分砂垫层基础，施工中要保证管道包角的角度。并在管道两侧每隔1米，管两侧设置木楔防止回填过程中管产生移动，中粗砂垫层与管座应密实，管底面必须与中粗砂垫层与管座紧密接触。

（2）铺管

1）管道基础验收合格后方可进行铺管作业，吊装采用汽车吊，站位距离坑边3m以外，吊具采用尼龙吊装带，吊装位置距离管道边口500mm左右。吊装时要避免碰撞。施工时按照图纸要求，先确定沉泥井位置，遵循此原则将管道按照长度预先排设管道位置并放出每节管道的位置线，调整检查井位置。

2）工作坑挖设：在接口处挖设工作坑，承口前大于等于600mm，承口后超过斜面长，两侧大于管径，深度大于等于200mm，保证操作阶段管子承口悬空。将具备条件管道放置于沟槽内。

（3）安装

1)稳管：安管不得扰动管道基础，管道安装从下游至上游进行。管道就位后，为防止滚管，应在管两侧适当加两组四个楔形木垫块。管道安装时应将管道流水面中心、高程逐节调整，确保管道纵断面高程及平面位置准确。每节管就位后，应进行固定，以防止管子发生位移。稳管时，先进入管内检查对口，减少错口现象。管内底高程偏差在±10mm内，中心偏差不超过10mm，相邻管内底错口不大于3mm。

2)对口

A、清理管膛、管口：将承插口内的所有杂物予以清除，并擦洗干净，然后在承口内均匀涂抹非油质润滑剂。

B、清理胶圈：将胶圈上的粘接物清擦干净，并均匀涂抹非油质润滑剂。

C、插口上套胶圈：密封胶圈应平顺、无扭曲。安管时，胶圈应均匀滚动到位，放松外力后，回弹不得大于10mm，把胶圈弯成心形或花形(大口径)装入承口槽内，并用手沿整个胶圈按压一遍，确保胶圈各个部分不翘不扭，均匀一致卡在槽内。橡胶圈就位后应位于承插口工作面上。胶圈放置在管道插口段第一个波纹凹槽内。

D、顶装接口

a、顶装接口时，采用龙门架，对口时应在已安装稳固的管子上拴住吊装带，在待拉入管子承口处架上后背横梁，用吊装带和倒链连好绷紧对正，两侧同步拉倒链，将已套好胶圈的插口经撞口后拉入承口中。注意随时校正胶圈位置和状况。

b.安装时，顶、拉速度应缓慢，并应有专人查胶圈滚入情况，如发现滚入不均匀，应停止顶、拉，用凿子调整胶圈位置，均匀后再继续顶、拉，使胶圈达到承插口的预定位置。

d.管道安装应特别注意密封胶圈倒链拉入法安管。

E.检查中线、高程：每一管节安装完成后，应校对管体的轴线位置与高程，符合设计要求后，即可进行管体轴向锁定和两侧固定。

F.用探尺检查胶圈位置：检查插口推入承口的位置是否符合要求，用探尺伸入承插口间隙中检查胶圈位置是否正确。

G.锁管：铺管后为防止前几节管子的管口移动，可用尼龙绳和倒链锁在后面的管子上。
