高频头原理及应用
高频头工作原理
高频头工作原理
高频头是一种常见的电子元件，常用于无线通信、雷达、医疗设备等领域。
它的工作原理基于电磁感应和电子振荡。
首先，高频头通过接收来自外部信号源的高频电流或高频电压。
当输入信号通过高频头时，它会引起内部电路的振荡。
在振荡过程中，高频头会产生电磁场。
这个电磁场会放出高频电磁波，以传输或接收信息。
高频头内部的电子振荡电路是实现这一过程的关键部分。
它通常由一个电感和一个电容组成，这两个元件构成了一个谐振回路。
当谐振频率等于输入信号的频率时，电子振荡电路才会达到最佳状态，从而产生最大的电磁场。
高频头还可能包含其他的辅助元件，如放大器和滤波器，以提高信号的质量和增强传输能力。
总体来说，高频头的工作原理是通过电磁感应和电子振荡来产生高频电磁场，以传输和接收信息。
它在无线通信和其他应用中扮演着重要的角色。
卫星高频头原理
卫星高频头原理卫星高频头是一种广泛应用于通信领域的设备，它的工作原理是通过接收和发送高频信号，实现卫星通信。
在这篇文章中，我们将深入探讨卫星高频头的工作原理及其应用。
一、卫星高频头的基本原理卫星高频头主要由天线、放大器、混频器、调制解调器等组成。
它的工作原理可以简单概括为：卫星高频头接收地面发射的高频信号，经过放大器放大后，经过混频器进行频率转换，然后经过调制解调器进行信号调制和解调，最后将信号发送回地面。
具体来说，卫星高频头的工作原理包括以下几个步骤：1. 接收信号：卫星高频头的天线接收地面发射的高频信号。
天线的设计和制造对于接收效果有着至关重要的影响。
2. 信号放大：接收到的信号非常微弱，需要经过放大器进行放大。
放大器可以将信号的强度增加到适合处理的水平。
3. 频率转换：接收到的高频信号经过放大后，需要经过混频器进行频率转换。
混频器将高频信号与本地振荡器产生的本地频率进行混频，得到中频信号。
4. 信号调制：经过混频后得到的中频信号，通过调制解调器进行信号调制。
调制解调器将中频信号转换成数字信号，以便进行后续的处理和传输。
5. 信号解调：在发送信号时，调制解调器将数字信号转换成模拟信号。
这样，信号就可以通过卫星传输到地面接收站。
二、卫星高频头的应用卫星高频头在通信领域有着广泛的应用。
它可以实现地面和卫星之间的双向通信，用于军事通信、民用通信和卫星广播等方面。
1. 军事通信：卫星高频头在军事通信中发挥着重要作用。
它可以实现军队之间的远距离通信，提供高质量的语音和数据传输服务。
军事通信需要保密性和可靠性，卫星高频头能够满足这些要求。
2. 民用通信：卫星高频头在民用通信中也得到了广泛应用。
它可以实现跨越大洋的通信，提供全球范围内的电话、互联网和电视信号传输服务。
卫星高频头的应用使得人与人之间的沟通更加便捷和快速。
3. 卫星广播：卫星高频头还可以用于卫星广播。
通过卫星高频头，广播公司可以将音频信号传输到卫星上，再由卫星广播到全球各地。
电视机的高频头
信号处理
信号解调
自动增益控制
对中频信号进行解调，将其还原成原 始的模拟视频和音频信号。
根据信号强弱自动调整信号的增益， 确保输出信号的稳定性和一致性。
信号分离
将视频和音频信号分离，分别进行处 理和传输。
信号
输出接口
高频头通常提供复合视频和音频 输出接口，以便将处理后的信号
传输至电视机或后级设备。
力。
集成化
为了简化电视机结构，高频头正 趋向于与其他电路集成，形成一
体化设计。
智能化
高频头内部集成芯片组，具备信 号处理、故障诊断等功能，提高
了电视机的智能化水平。
高频头与其他设备的集成
与机顶盒集成
高频头与机顶盒集成在一起，实现信号接收与解码的统一管 理，简化了连接和调试过程。
与音响系统集成
高频头与音响系统集成，实现声音信号的同步传输和处理， 提高了音质效果。
数字高频头
用于接收数字信号的高频头，常 见于现代的数字电视接收设备。
02 电视机高频头的工作原理
信号接收
信号接收
高频头的主要功能是接收 来自卫星或地面微波中继 系统的电视信号。
信号选择
高频头通过调谐器选择所 需的信号频率，并从众多 信号中提取出目标电视信 号。
信号降频
将接收到的射频信号（高 频信号）降频至中频信号， 以便于后续的信号处理。
高频头的头的主要功能是接收 来自电视台发射塔的无线 信号。
信号调谐
将接收到的信号进行调谐， 将其从射频信号转换为中 频信号，以便于电视机内 部电路进行处理。
信号解调
将调谐后的中频信号进行 解调，还原出原始的电视 信号。
高频头的种类
模拟高频头
用于接收模拟信号的高频头，常 见于早期的电视接收设备。
高频头
第二章 模拟彩色电视接收机 的工作原理
调谐（或选台）、放大及变频，输出中频信号。 2、高频头的组成与工作过程： （1）高频头的组成：
高频伴音信号fC
输入 电路
高 频 放大器
变频 电路
伴音中频fCI 图像中频fPI
高频图像信号fP
高频本振信号fO
本 机 振荡器 高频头组成框图
高职高专“十一五”国家级规划教材
上图中： W
VD
f
1 2 LC j
实际电路中，调谐器的输入回路，高放的双调谐回路， 本振回路都要加一个变容二极管，各变容二极管上的电压 均来自同一调谐电压。
高职高专“十一五”国家级规划教材
彩色电视机原理与维修
第二章 模拟彩色电视接收机 的工作原理
③频段切换： 在VHF段，变容二极管的容量变化不能覆盖整个频段。 因此，将VHF频段分为两个频段，即VL段（1-5频道）和VH频 段（6 -12频道）。 以TDQ-3中电路为例说明：
V单元 RF 40~300MHz 复合带通
VHF本振 VHF 高放
UHF 中放 VHF 混频 S
IF
450MHz高通 滤波器 U单元
UHF 高放
UHF 混频
UHF本振
【点击观看】
高职高专“十一五”国家级规划教材
彩色电视机原理与维修 （2）调谐原理：
第二章 模拟彩色电视接收机 的工作原理
Cj/pF 18
BS
BU BT
30
12 0.5～30
高放AGC电压输入
自动频率微调电压输入
UAGC
UAFT
8～0.5
6.5±4
注：BS=30V时，接收L段； BS=0V为时接收H段。
高职高专“十一五”国家级规划教材
c波段高频头
c波段高频头C波段高频头是一种高频磁头，其主要作用是将电磁信号转换成电信号，这种类型的磁头被广泛应用于无线通信领域中的信号检测和发送。
以下是围绕C波段高频头的详细阐述：第一步：了解C波段高频头的定义C波段高频头是一种高频磁头，其工作频率范围为4-8GHz，能够接收和发送高频电磁信号。
由于高频电磁信号具有极高的频率和短波长，要求接收和发送的设备具有非常高的灵敏度和准确性，而C波段高频头正是能够满足这些要求的设备之一。
第二步：C波段高频头的工作原理C波段高频头的工作原理是利用磁场感应原理，将接收的电磁信号转换成电信号的输出，或者将输入的电信号转换成电磁信号的发送。
其具体原理是当电磁波穿过一个螺旋线圈时，将在线圈中产生电流。
当电磁波频率等于线圈的共振频率时，将产生很大的感应电压，这个过程就是高频头接收信号的原理。
当电信号加到螺旋线圈上时，将在线圈中产生电流，从而在天线中产生电磁波。
这个过程就是C波段高频头发送信号的原理。
第三步：C波段高频头的应用C波段高频头的应用非常广泛，涉及到许多无线通信的领域，例如雷达、卫星通信、无线电频段测试、无线电信号接收和发送。
C波段高频头的应用也可以包括医疗诊断、导航和无线传感器网络通讯等领域中。
第四步：C波段高频头的未来发展趋势随着无线网络的发展和技术的不断进步，C波段高频头也将不断得到升级和改进。
例如，在新一代卫星通信领域，C波段高频头已被广泛应用，并且将很快被用于5G通信领域。
随着技术的不断进步和创新，C波段高频头有望在未来变得更加灵敏和更加准确。
总结C波段高频头作为一种高频磁头，在无线通信领域中具有非常重要的作用。
其工作原理是基于磁场感应原理，能够将电磁信号转换成电信号的输出，或将输入的电信号转换成电磁信号的发送。
除了无线通信领域的应用外，C波段高频头也涉及到医疗诊断、导航和无线传感器网络通讯等领域中。
未来，随着技术的不断进步和创新，C波段高频头将继续得到升级和改进，有望变得更加灵敏和准确。

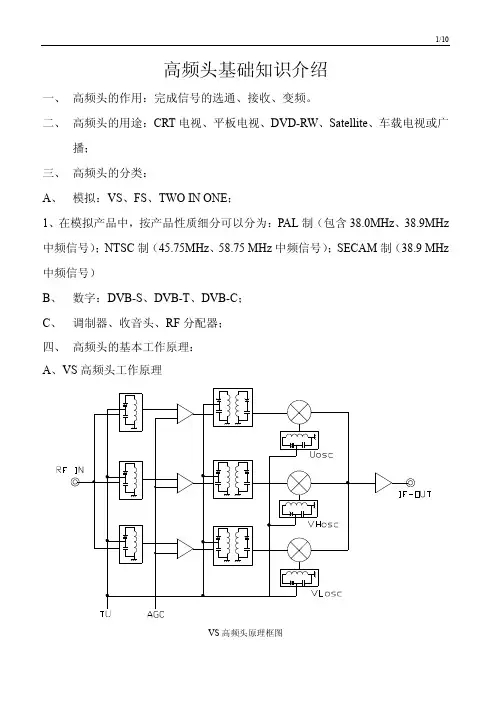

高频头基础知识介绍
高频头基础知识介绍一、高频头的作用：完成信号的选通、接收、变频。
二、高频头的用途：CRT电视、平板电视、DVD-RW、Satellite、车载电视或广播；三、高频头的分类：A、模拟：VS、FS、TWO IN ONE；1、在模拟产品中，按产品性质细分可以分为：PAL制（包含38.0MHz、38.9MHz 中频信号）；NTSC制（45.75MHz、58.75 MHz中频信号）；SECAM制（38.9 MHz 中频信号）B、数字：DVB-S、DVB-T、DVB-C；C、调制器、收音头、RF分配器；四、高频头的基本工作原理：A、VS高频头工作原理VS高频头原理框图B、FS高频头工作原理：A+BI2C及PLL部分原理框图C、一体化高频头工作原理：A+B+C中频部分（VIF）原理框图D、DVB－C/T高频头工作原理E、DVB-S高频头工作原理一、DVBS接收机前端模块五、模拟高频头在使用过程中常见的问题：1、当不能准确判断问题的性质时，可以将本机的A V输出接到已经OK的商品机，再将商品机的A V输出接到本机的A V输入，对比观察两台机器的画面效果，从而方便判断问题的出处。
2、FS高频头或一体化高频头在应用过程中的搜台问题：A、地址字节（ADRESS BYTE）错误，整个搜索过程中无台。
B、频道划分同规格书不符，将漏掉部分边缘频道。
C、部分频段搜不到台，频段控制字节(BAND SWITCH BYTE)错误。
D、搜台过程有节目出现，但不能正常存台，AFT信息错误，偏离正常值；或AFT电压太过灵敏，S曲线太陡。
E、搜台过程中谐波台多，AFT电压变化太缓慢，S曲线太缓。
3、整机开机无图、黑屏或不能正常切换节目：高频头短路（部分引脚电压不正常，部分引脚对地电阻不正常）或总线（I2C BUS）失效。
4、整机图像信号弱：高频头混频IC失效，测试BM脚电阻不正常；AGC电压不正常，不能正常起控。
5、电视整机在低端频道（图像载频小于100MHz）图像亮点干扰很多：电源辐射干扰，注意电源的屏蔽隔离和接地。
《电视机的高频头》课件
高频头可能出现的故障以及解决方法
1 无图像或无声音
可能是高频头损坏或接线 问题，可检查和更换损坏 的部件或修复接线。
2 画质模糊或音质差
可能是高频头调谐不准确 或老化，可进行调节或更 换高频头。
3 频道切换问题
可能是高频头电路故障或 软件问题，可重启电视机 或更新软件以解决。
如何判断电视机高频头是否损坏？
高频头的功率处理及影响因素
高频头的功率处理能力受到其设计和规格以及电视机供电电源的限制，它可 以影响信号传输的稳定性和质量。
可通过观察是否有图像和声音，检查信号连接是否稳定以及使用专业测试设备来诊断高频头是否正常工作。
高频头的维护与保养
定期清洁高频头接头，避免强磁场干扰，避免长时间高温暴
高频头的频率响应是指它能够接收和处理的信号频率范围，决定了电视画面和音质的清晰度和准确性。
《电视机的高频头》
This presentation explores the fascinating world of television highfrequency heads, discussing their function, types, troubleshooting, and more.
什么是电视机的高频头？
电视机的高频头是一种关键元件，用于接收高频信号并将其转换为视频和音频信号，以显示和播放电视节目。
高频头的作用及原理介绍
高频头的作用是接收并放大电视信号，通过调制解调过程将音视频信号传输 到屏幕和扬声器。
不同类型电视机的高频头有何 差异？
各种类型的电视机使用不同种类和规格的高频头，这取决于信号处理要求、 画质和音质要求以及电视机的制造品牌。
抗5g干扰高频头原理
抗5g干扰高频头原理
抗5G干扰高频头的工作原理主要基于滤波和屏蔽技术。
高频头在接收卫星信号时，会受到周围环境中各种电磁波的干扰，其中就包括5G信号。
为了消除这种干扰，高频头内部通常会集成一个或多个滤波器，这些滤波器能够根据信号的频率特性将其中的5G信号滤除，从而保证卫星信号的纯净接收。
此外，高频头外壳通常会采用金属材料，对内部电路和元件起到一定的屏蔽作用，进一步降低5G信号对接收过程的干扰。
以上内容仅供参考，可以查阅关于抗5G干扰高频头的资料，以获取更全面准确的信息。
彩色电视机原理第六章高频调谐器(高频头)
6.1.1 高频调谐器的原理及功用 高频调谐器又叫频道选择器, 俗称高频头。
选频原理：同时改变输入回路、高放、本振回路的调谐参数。
高频调器作用: (1) 选频：从接收天线中感应的许多电信号中, 通过输入回路和高
放级回路选择出需要的电视频道节目。
(2) 放大：将选择出的高频电视信号(包括图像和伴音高频信号), 经高频放大器放大, 提高灵敏度, 并满足混频器所需要的幅度。
当天线输入电平, 在一定范围内变化时, 视放输出电压基本 保持幅度稳定。
5. 本机振荡的频率稳定度要高, 且对外辐射小 通常要求VHF段本振漂移小于±300 kHz, UHF段本振
漂移小于±500 kHz。
6.2 高频调谐器的功能电路分析
6.2.1 机械调谐与电子调谐原理 一、 机械调谐
开关式高频头, 每个频道的输入线圈、 高放负载线圈和本机振荡线圈 都是独立的, 因此在频道切换时互相不干扰。 在每个被切换线圈 内部都有一个可调节的铜芯, 可以通过齿轮机构分别微调, 一次调 准后, 就不再需要重新调节。 缺点是由于触点多而产生机械故障。
通过改变回路中的电容进行频道选择，采用变容二极管代替 可变电容。无机械触点、 寿命长。 在波段范围内频率连续可 调, 但频率位置不能固定, 在更换台时需临时调整，或者多路 频道预选器。
6.1.2 对高频头的主要性能要求 1. 噪声系数小、 功率增益高、 放大器工作稳定 电视机整机输出信噪比的好坏, 主要取决于调谐器高放级
当S接通+12 V, VD1 及VD2导通, L2及L4被短路, 则初级回路电感 为L1 、次级回路电感为L3, 这时 回路工作在6~12频道
6.2.2 输入回路 作用:
第6章 高频头
电视原理教程第六章高频调谐器高频头6.1 高频调谐器的功用及性能要求6.2 高频调谐器的功能电路分析6.3 TDQ-3型调谐器电路分析6.4 频道预置器6.1 高频调谐器的功用及性能要求本节将主要介绍高频头的作用及技术指标。
高频调谐器的原理框图及功用一、组成：输入回路、高频放大器、本机振荡器、混频器1、从天线接收的许多电信号中，通过输入回路和高放级回路选择需要的电视节目。
2、将信号放大，提高灵敏度，满足混频器所需幅度。
3、将高频信号变换成图像中频和第一伴音中频信号。
机械调谐（改变电感）电调谐（改变电容）对高频头的主要性能要求1、噪声系数小，功率增益高，放大器工作稳定。
2、具有足够的通频带宽度和良好选择性3、与天线、馈线有良好的匹配关系4、高放级应设有自动增益控制电路5、本机振荡的频率稳定度要高，且对外辐射小。
6.2 高频调谐器的功能电路分析本节将主要介绍高频头各部分的典型电路及性能。
机械调谐与电子调谐原理一、机械调谐又分成开关式、转盘式每一个频道的输入线圈、高放负载线圈和本机振荡线圈都是独立的，频道切换互相无影响，缺点：容易产生机械故障。
1、变容二极管及电子调谐基本原理用变容二极管代替可调，电容，通过调节其电压改变其电容值，从而达到调节频率的目的。
电子调谐原理、波段覆盖和电子开关变容二极管上电压为-3V——-30V，电容覆盖比为1：6，频率比为2.45：1。
所以必须将电视频段分成两个波段（低频段1—5频段；高频段6—12频段）1—5频段频率范围：52.5—88MHz，覆盖范围1.68 6——12频段频率范围：171—219MHz，覆盖范围1.28满足变容二极管的覆盖范围初级回路L1+L2，次级L3+L4，工作在1—5频段初级回路L1，次级L3，工作在6—12频段、电调谐高频头的统调与跟踪统调：要求无论电位器、变容二极管的值是多少，输入选频回路、高放双调谐回路的对应谐振频率均应相同要求在全频段内，本振回路谐振频率应处处与输入选频回路、高放双调谐回路的谐振频率相差38MHz输入回路作用：频道选择、阻抗匹配、抑制干扰、对强信号衰减一、选频电路用来完成选频及阻抗匹配，电调谐与机械电路结构相同、选频电路如何实现阻抗匹配选频电路通过电感抽头和电容分压方式与馈线及高放级连接，以实现良好匹配，避免产生反射。
高频头
高频头简介高频头称低噪声降频器（LBN）。
其内部电路包括低噪声变频器和下变频器，完成低噪声放大及变频功能，既把馈源输出的4GHz信号放大，再降频为950-2150MH z第一中频信号。
简单的讲就是接受电视信号的调谐及高频信号放大器。
高频头的作用就是将微弱的视频信号进行放大，并且对传输不稳定引起的图像变形与干扰进行处理。
视频处理芯片决定影像的分辨率，而高频头则决定影像的稳定性。
但高频头本身非常容易受电磁干扰，因此内置电视卡一般会在高频头外面包裹一层金属层，以屏蔽电磁干扰高频头：俗称调谐器，是电视高频信号公共通道的第一部分，目前电视机使用的高频头一般分为数字信号高频头（简称数字高频头）和模拟信号高频头（简称模拟高频头）。
数字高频头的作用是接收数字电视高频信号，并进行频道选择和高频信号放大及变频处理，有些还带中频信号放大和高频数字信号解调功能，高频数字信号经解调后，输出的数字信号为TS（Transport Stream）流，TS流：也叫传输流，它是以“帧”为单位的数字信号传输流，每一帧数字信号中含有同步头、数据、结尾等信号，对于M PEG2数字信号，每帧信号是由长度为188字节的二进制信号包组成，其内容含有一个或多个节目。
这里“帧”的概念与电视图像中的帧很类似，但内容不相同，一帧MPE G2数字信号对应于一帧图像来说，只相当于一幅图像内容中的几个像素点。
根据接收高频数字信号的调制方式，数字高频头还分QPSK（Quadrature Phase Shift Ke ying正交键控调相）调制高频头和QAM（Quadrature Amplitude Modulation正交调幅）调制高频头。
QPSK调制高频头主要用于卫星电视信号接收；QAM调制高频头主要用于有线电视信号接收。
模拟高频头的作用是接收模拟电视高频信号，并进行频道选择、高频信号放大及变频处理，模拟高频头一般不带中频信号放大和高频信号解调功能，因此模拟电视还需另外再加一个中频放大器和高频信号解调器。
高频头原理及应用
• (2) 本振频率必须可以微调, 以使本振频率能准确 地调谐, 获得最佳接收效果。其频率微调范围一般 为±1.5MHz~±5 MHz。 • (3) 因为本振电路是具有一定功率的高 频信号发生器它可能通过天线向空间辐射, 向外辐 射的本振功率会造成对邻近电视机的干扰, 因此要 求本振辐射要小。 一般本振信号幅度为 100~200mV, 且需将整个高频头用金属外壳屏蔽。 • (4) 本振输出波形要良好, 谐波成分要小, 否则将会产生较多的组合频率干扰
• 4. 高放级应设有自动增益控制电路 • 一般要求自动增益控制范围应达到20 dB以上, 以保证当天线输入电平, 在一定范围内变 , 化时, 视放输出电压基本保持幅度稳定。 • 5. 本机振荡的频率稳定度要高, 且对外辐射小 • 通常要求VHF段本振漂移小于±300 kHz, UHF段本振漂移小于±500 kHz。
i = ( a0 + +
2
2
U s2 +
2
2
2 U L ) + a1 (U s cos ω s t + U L cos ω Lt )
a2 2 2 (U s cos 2ω s t + U L cos 2ω Lt ) + a2U sU L [cos(ω L − ω s )t + 2 cos(ω L + ω s )t ]
• (3) 混频失真和干扰要小。我们只要求混频后的载波频率 由高频变为中频, 而代表图像和伴音信息的高频电视信号 调幅波的振幅和瞬时频率的变化规律不变, 否则将会使图 像和伴音产生失真。 另外, 还要设法去掉混频过程中产生 的其它干扰信号。 • (4) 应有较好的匹配特性, 以获得最佳功率传输。 因此混频器输入端与高放输出端连接采用电感抽头, 而混 频器输出电路与中放输入端也常采用电容抽头等方式以实 现阻抗匹配。 • 在电视机中常见的混频电路是他激式的, 即用 两个晶体管分别担负振荡与混频。 根据高频电视信号与 本振信号注入混频管方式的不同, 混频电路型式和特点也 不同。
高频头种类及工作原理
高频头种类及工作原理摘要：高频头是一种常见的工业设备，广泛应用于加热、焊接、熔炼等领域。
本文将介绍高频头的种类和工作原理，以帮助读者了解该设备的运作原理和特点。
一、高频头的种类1. 振荡管高频头振荡管高频头采用振荡管作为振荡源，常见的振荡管有石英管和管状三极管。
这种高频头体积小、重量轻，适用于小型设备，但功率较低。
2. 功率管高频头功率管高频头采用功率管工作在开关状态下，常见的功率管有金属二极管和场效应晶体管。
这种高频头功率较大，适用于大型设备。
3. IGBT高频头IGBT高频头采用绝缘栅双极晶体管（Insulated Gate Bipolar Transistor）作为功率开关元件，兼具功率管和振荡管的优点。
IGBT 高频头在工作时，可以实现高效转换和控制，广泛应用于工业生产中。
二、高频头的工作原理高频头利用电磁感应原理进行工作。
当高频电源输出的交流电通过变压器进行降压、变压换流后，进入高频头。
高频头内的振荡电路将直流电转换为高频交流电，并将其传递到工作线圈或电极上，产生强烈的电磁场。
工作物体（如金属材料）置于该电磁场中时，会受到磁场的作用，从而达到加热、焊接或熔炼等目的。
在高频头的振荡电路中，振荡管、功率管或IGBT等元件扮演着重要角色。
振荡管根据其特定的工作方式，产生宽频谱的高频信号，形成强烈的磁场。
功率管或IGBT则负责将电流控制在合适的范围内，以确保工作负载得到适当的加热或焊接。
高频头的振荡电路中通常还配备了保护电路，以确保设备的安全和可靠运行。
同时，高频头的工作效果也与工作线圈和电极的设计和材料选择有关。
工作线圈和电极的材料一般选择高导磁性和高导电性的材料，以提高能量传递效率和加热效果。
工作线圈和电极的设计则需要考虑到工作物体的形状和尺寸，以及加热或焊接的要求。
结论：高频头是一种常见的工业设备，通过振荡电路产生高频信号，产生强烈的电磁场，从而实现对工作物体的加热、焊接或熔炼。
不同种类的高频头在工作原理和应用领域上有所不同，读者可以根据自身需求选择合适的高频头。
卫星接收天线高频头的原理与维修
2高频头原理及常识高频头的好坏决定了视频的稳定程度这是因为其一方面能够放大接收到的微弱影像信号另一方面能够对由于传输不稳定和接收干扰信号等原因引起的图像变形失真与干扰进行处理
高频头原理
高频调谐器原理高频调谐器的作用、组成和主要性能指标一、作用与电路组成高频调谐器亦名频道选择器或高频头。
处于电视接收机最前端的电路，通常由输入回路，高频放大器、本振和混频器组成。
其作用是从天线感应的电信号中选出所需高频电视信号、并进行放大，由混频级产生图象中频信号和伴音第一中频信号，并将它们送到图象中放通道进行放大。
一体化高频头是将中频处理电路内置，混频级产生38M图象中频信号和31.5M伴音第一中频信号通过声表进入中频处理电路，输出标准的复合视频信号和声音信号和第二伴音中频。
二、调谐器的主要性能指标1.选择性与通频带因为接收天线感应到的电磁信号多种多样，高频头从中选出所需要的信号进行放大，而把不需要的信号衰减掉，特别是要有效地抑制邻近频道和镜像的干扰，调谐器应有适当的通频带和良好的选择性。
为此，一般要求调谐器总和频率特性为双峰曲线，顶部不平度小于20％，－6dB处带宽应小于11MHz。
对于镜象干扰和中频干扰应具有40dB的抑制能力。
因为镜象频率（等于本振f0加中频fi的频率）变频后，它和本振之差等于中频，能顺利地通过中放电路，故要求高放级能及早将它抑制掉。
2. 功率增益和噪声系数因为高频头是整个电视接收机最前端部件，因此接收机的灵敏度和信噪比将主要取决于他的功率增益和噪声系数的高低。
为了保证图象背景的纯洁、无雪花状干扰，一般要求调谐器的杂波系数低于8dB。
为此一方面要减少回路的插入损耗；另一方面，应选用低噪声管以及合理安排晶体管的工作状态来解决。
为了提高接收机的灵敏度和信杂比，一般要求调谐器的功率增益为20～30dB，同时要求高低频道的增益差应小于8dB。
高放管都要求是高放低噪声管。
3.交叉调制如果邻近频道的信号很强，由于晶体管器件存在着一定的非线性，就会对欲接收频道的电视信号进行调制，结果出现两个不同图象。
这种现象叫做交叉调制。
因此高频头对于邻近频道的抑制应尽可能地大。
4．频道范围高频头覆盖的频率范围。
高频头种类及工作原理
1、简述高频头的种类及作用。
答：1、种类：（1）按接收的范围可分为： VHF 、UHF 和全频道（ VHF/UHF ）分别对应于我国的1~12频道、13~68频道和1~68频道高频头。
（2）按调谐方式分为：机械式高频头和电子调谐式高频头两大类；目前机械式高频头已被电子调谐式高频头取代。
（3）电子调谐式高频头又分为：模拟电子调谐和数字电子调谐两种方式。
采用模拟方式的电子调谐器是通过改变加在变容二极管上的反偏电压，从而改变变容二极管的电容量来改变调谐频率，实现频道转换作用：（1） 选频：从天线接收到的各种电信号中选择所需要频道的电视信号，抑制其它干扰信号。
（2） 放大：将选择出的高频电视信号（包括图像信号的伴音信号），经高频放大器放大，提高灵敏度，满足混频器所需要的幅度。
（3） 变频：通过混频级将图像高频信号和伴音高频信号，与本振信号进行差拍，在其输出端得到一个固定的图像中频信号和第一伴音中频信号，然后再送到图像中频放大电路。
我国标准规定电视中频38MHz, 第一伴音中频31.5MHz 。
2、简述电压合成式高频头的工作原理。
答：调谐原理：变容二极管的结电容Cj 与所加电压VD 有如下关系：电调谐原理：在电子调谐器中，各谐振回路中均接有一变容二极管。
实际电路中，调谐器的输入回路，高放的双调谐回路，本振回路都要加一个变容二极管，各变容二极管上的电压均来自同一调谐电压。
频段切换：在VHF 段，变容二极管的容量变化不能覆盖整个频段。
因此，将VHF 频段分为两个频段，即VL 段（1~5频道）和VH 频段（6 ~12频道）。
控制开关二极管的导通或截止，从而使调谐回路的电感量出现“跳变”，使调谐器工作由一个频段切换到一个频 n d D 0j )/1(U V C C +=。
高频头芯片
高频头芯片高频头芯片是一种用于接收和处理高频信号的芯片。
它通常用于无线通信设备和雷达系统等领域，能够实现高速数据传输和准确的信号处理。
本文将介绍高频头芯片的工作原理、应用领域和未来发展趋势。
高频头芯片的工作原理基于射频（RF）电路的设计和微电子制造技术。
它接收来自天线的高频信号，并通过射频前端电路进行放大和滤波处理。
然后，通过混频器和局部振荡器将高频信号转换为中频信号。
接下来，中频信号经过中频放大器和滤波器进行再次放大和滤波处理。
最后，通过模数转换器将中频信号转换为数字信号，供数字信号处理器（DSP）进行进一步的数学运算和处理。
高频头芯片的应用非常广泛。
首先，它广泛应用于无线通信设备，如移动电话、无线局域网和蓝牙设备等。
高频头芯片能够接收和处理来自基站的无线信号，并将其转换为可供手机用户使用的语音和数据。
其次，高频头芯片也被广泛应用于雷达系统中。
雷达系统使用高频头芯片接收和处理回波信号，以实现目标探测和跟踪。
此外，高频头芯片还被应用于天文观测设备和医疗诊断设备等领域，用于接收和处理来自宇宙空间和人体的高频信号。
未来，高频头芯片的发展趋势将主要体现在以下几个方面。
首先，高频头芯片的集成度将不断提高。
随着半导体技术的不断进步，芯片制造工艺将越来越先进，可以在同一块芯片上集成更多的射频电路和数字信号处理电路，从而实现更高的性能和更低的功耗。
其次，高频头芯片的带宽将逐渐增加。
随着通信技术的不断发展，对高频头芯片传输速率的要求也会越来越高，这就需要芯片能够承载更大的带宽，实现更快的数据传输。
再次，高频头芯片的能耗将逐渐降低。
随着绿色技术的推广和应用，人们对芯片功耗的要求也会越来越高，这就需要高频头芯片能够在保证高性能的同时，尽量降低能耗。
最后，高频头芯片的可靠性和稳定性也将得到提高。
随着高频头芯片在各种关键应用领域的普及，对芯片的可靠性和稳定性的要求也越来越高，这就需要芯片制造商不断优化工艺和设计，以提高芯片的可靠性和稳定性。
卫星电视下变频器(高频头)的工作原理
卫星电视下变频器(高频头)的工作原理俞德育1卫星电视下变频器(高频头)的作用卫星电视低噪声下变频器又称为高频头(也称卫星电视的室外单元)，它是由微波低噪声放大器，微波混频器，第一本振和第一中频前置放大器组成，其框图如图1所示。
图1高频头的原理框图一般的卫星电视接收系统主要包括：(1)天线；(2)馈源；(3)低噪声下变频器，也称为高频头(是由低噪声放大器与下变频器集成的组件)，用LNB表示；(4)电缆线；(5)端子接头；(6)卫星接收机；(7)电视接收机。
卫星电视接收系统框图如图2所示。
图2卫星电视接收系统框图由于卫星电视接收系统中的地面天线接收到的卫星下行微波信号经过约40000km左右的远距离传输已是非常微弱，通常天线馈源输出载波功率约为-90dBmW〔注〕。
若馈线损耗为0.5dB，则低噪声放大器输入端载波功率为-90.5dBmW。
第一变频器和带通滤波器的损耗约为10dB，第一中放的增益约为30dB。
这样，若低噪声放大器给出增益(40～50)dB，则下变频器输出端可以输出(-30～-20)dBmW的信号。
因此，卫星电视下变频器的作用是在保证原信号质量参数的条件下，将接收到的卫星下行频率的信号进行低噪声放大并变频。
2卫星电视下变频器的结构卫星电视下变频器中的低噪声放大器一般是将波导同轴转换器与低噪声放大器合成一个部件。
如果要达到噪声温度低和增益高，通常包含3～4级放大，前两级为低噪声放大器，主要采用高电子迁移率晶体管HEMT器件，后两级为高增益放大器，主要采用砷化镓场效应晶体管GaAsFET。
典型的LNA的噪声温度在C波段约为(20～40)°K。
增益约为(40～50)dB，输出输入电压驻波比(VSMR)小于1.5。
图3给出了低噪声放大器(LNA)的电原理图，设计时通常先给出必要的参数，如S参数、电路级数、匹配电路的方式、噪声参数、输出输入阻抗等等，然后利用计算机CAD软件进行优化设计并作出微带线电路图。
高频调谐器(高频头)原理
检波电路输出的基带信号可以直接用 于电视机的显示或进一步处理。
检波电路通常由一个检波二极管和滤 波器组成，检波二极管将调谐后的信 号转换为直流信号，滤波器则用于抑 制不需要的干扰信号。
输出电路
01
输出电路：负责将检波电路输出 的基带信号传输至电视机的显示 部分。
02
输出电路通常由一个电容和一个 电阻组成，用于调整基带信号的 幅度和阻抗，使其与电视机的输 入要求相匹配。
新工艺
引入先进的微纳加工技术和表面贴装 技术，减小高频调谐器的体积和重量， 提高生产效率和可靠性。
高频调谐器(高频头)在未来的应用前景
卫星通信
随着卫星通信技术的发展，高频 调谐器在卫星电视接收、卫星广 播、卫星导航等领域的应用将更
加广泛。
移动终端
随着移动设备的普及，高频调谐器 在智能手机、平板电脑等移动终端 上的应用将更加普遍。
镜像抑制比不合格
总结词
镜像抑制比不合格是指高频调谐器在接收信号时，无 法有效地抑制镜像干扰信号，导致干扰和误码率增加 。
详细描述
可能的原因包括调谐器内部电路设计、提高 元件性能等。
06
高频调谐器(高频头)的发 展趋势与未来展望
高频调谐器(高频头)的未来发展方向
灵敏度降低
总结词
灵敏度降低是指高频调谐器接收信号的能力下降，无 法正常接收和输出信号。
详细描述
可能的原因包括调谐器内部元件老化、信号干扰、连 接线路接触不良等。解决方案包括检查调谐器连接线 路、更换老化元件、加强信号抗干扰能力等。
选择性差
要点一
总结词
选择性差是指高频调谐器在接收信号时，无法有效地滤除 不需要的信号，导致干扰和误码率增加。
信号放大
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要内容
• • • • 高频头的作用及性能要求 高频头主要模块及功能 高频头主要参数 高频头应用及问题
一、高频头的作用及性能要求
• 高频调谐器又叫频道选择器, 俗称高频头。 它一般由输入回路、高频放大器、本机振 荡器和混频器等几部分组成, 其框图如图。
• 其工作原理为:高频电视信号从天线接收端进入调 谐电路部分，经带通滤 • 波器选择出45M工12~860MHz的频率信号，分三 路(VHFI波段、VHFIn波段、 • UHF波段)分别进行选频、放大，这是由于选频部 分的频率调节范围有限，不 • 得不分开实现所属功能。放大后的信号经过通道 选择控制电路进入到混频器与 • 本地振荡器产生的本振信号差频生成36MHz的中 频信号，再输入SAW滤波器 • 滤除干扰信号，得到理想中频
• 4. 高放级应设有自动增益控制电路 • 一般要求自动增益控制范围应达到20 dB以上, 以保证当天线输入电平, 在一定范围内变 , 化时, 视放输出电压基本保持幅度稳定。 • 5. 本机振荡的频率稳定度要高, 且对外辐射小 • 通常要求VHF段本振漂移小于±300 kHz, UHF段本振漂移小于±500 kHz。
• (3) 混频失真和干扰要小。我们只要求混频后的载波频率 由高频变为中频, 而代表图像和伴音信息的高频电视信号 调幅波的振幅和瞬时频率的变化规律不变, 否则将会使图 像和伴音产生失真。 另外, 还要设法去掉混频过程中产生 的其它干扰信号。 • (4) 应有较好的匹配特性, 以获得最佳功率传输。 因此混频器输入端与高放输出端连接采用电感抽头, 而混 频器输出电路与中放输入端也常采用电容抽头等方式以实 现阻抗匹配。 • 在电视机中常见的混频电路是他激式的, 即用 两个晶体管分别担负振荡与混频。 根据高频电视信号与 本振信号注入混频管方式的不同, 混频电路型式和特点也 不同。
• 高频放大器的主要任务是放大高频电视信号, 它的 增益、 噪声系数等主要指标对整机性能有极其重 要的影响。 对高放级的要求是: • (1) 因为整机的噪声系数主要由高放级 决定, 因此要求高放级的噪声系数尽可能小, 一般 应小于5 dB。 故要求采用噪声系数小于3 dB的晶 体管。 • (2) 有较高而稳定的功率增益, 且要求对 不同频道的增益比较均匀。高放级增益约20 dB以 上, 频道之间的增益差应小于10 dB。
• 一、 混频原理 • 混频电路的核心是非线性器件, 通常用 晶体二极管或三极管。 图6-17(a)为二极管混频原 理电路。 二极管VD为混频器件, 其非线性特性 曲线如图6-17(b)所示。 • 图(a)中信号电压us=Uscosωst、本振电 压uL=UL cosωLt 均为正弦波, L C为特定的∑档缏 贰将图(b)二极管的非线性特性用幂级数表示, 当 忽略三次以上各项时则有下式 • i=a0+a1 u+a2 u2
ห้องสมุดไป่ตู้
混频器
• 混频器的作用是将从高放级送来的高频电视信号 的载频与本振器送来的高频等幅信号差频出一个 固定的中频载频 (38MHz), 然后送给中频放大器 进行放大。对混频器的要求如下: • (1) 混频功率增益要大。一般混频器输 出的中频功率与输入的高频信号功率之比应大于 10~20dB。 • (2) 应具有良好的选择性和较小的噪声 系数。为了减少其它干扰信号进入中频放大器, 混 频器必须具有良好的选择性, 为此, 输出端通常采 用中频双调谐电路。 由于混频器处于信道前部, 故要求本身噪声系数小。
高频调器的作用
• 可以归纳为如下三点: • (1) 从接收天线中感应的许多电信号中, 通过输入 回路和高放级回路选择出需要的电视频道节目。 • (2) 将选择出的高频电视信号(包括图像和伴音高 ( 频信号), 经高频放大器放大, 提高灵敏度, 并满足 ), , , 混频器所需要的幅度。 • (3) 通过混频器将图像高频信号 (fP) 和伴音高频信 号 (fS) 变换成各自固定的图像中频 (fPI)和第一 伴音中频 (fSI) 信号, 然后送到中频放大器再进一 步放大
本机振荡器
• 一、 对本机振荡器的主要要求 • 本机振荡器是超外差式电视机高频头的 重要组成电路之一, 它自激产生固定频率的等幅正 弦振荡。对本机振荡器有如下要求: • (1) 振荡频率稳定度高, 电压和温度漂移 小。本振频率应随频道变换而改变, 且始终比被接 收电视频道高38 MHz (或37 MHz)的固定中频。 本振频率不稳会造成图像中频和伴音中频偏移, 会 出现图像清晰度下降 图像畸变、 伴音减小或消失 及彩色丢失等不良现象。 黑白机要求本振频率偏 移小于±200 kHz, 彩色机则要求小于±100 kHz , 需另设自动频率微调(AFC)电路。
• 1. 高放级双调谐回路的频率特 性 • 由图6-12(d)可知, 高放级负载是一个典型的双调 谐回路, 根据耦合回路理论分析, 为获得良好的谐振曲线, 一般都 令初、 次级两个回路的谐振频 率品质因数相同, 即 • •
1 LC
' 1 1
=
1
' L2C2
= ω0 , Q1 = Q2 = Q
则 在谐振 点附 近, 次级回路输出电压相对幅值随 频率和耦合度的变化规律为
• 显然, 当两个不同频率的高频电压作用于非线性器 件时, 电流中不仅包含基波(ωs、 ωL)成分, 同时由 于平方项的存在, 还产生了许多新的频率成分(即 直流、 二次谐波、 和频及差频等分量)。 而其中 频率较低的差频(ωL-ωs)就是我们所需要的中频分 量ωI, 利用LC回路将其选出, 则混频后的中频电流 iI为 • iI=a2 Us UL cos (ωL-ωs)t • 设中频选频电路(LC)对中频ωI 的谐振阻 抗为R0, 则混频器输出的中频信号电压为
δ=
2η 1+η2 f0 Q
B = η 2 + 2η − 1
• 简单说一下。 两个谐振回路之间由于存在耦合 （无论是电容还是电感耦合），所以任何一个回 路的谐振频率，就会受到另一个回路的参数影响。 之所以能形成双峰、较窄的单峰和具有圆滑顶部 且两侧衰减迅速的单峰谐振曲线，可以简单的也 是不太严格的理解成：当两个回路的谐振频率相 距较远时形成双峰；很接近时形成较窄的单峰 （称为全谐振）；相距合适时形成具有圆滑顶部 且两侧衰减迅速的单峰，也称为“最佳全谐振”， 这是采用双调谐回路所追求的最佳谐振状态。
高频头主要模块及功能
• 输入回路 高频调谐器的输入回路应具有以下作用: 频 道选择(选台) 阻抗匹配, 既要与高放输入端 匹配, 又要与天线馈线实现阻抗匹配 抑制中 频干扰和邻频道信号干扰 对于天线的强输 入信号给予一定的衰减等。
• 一、 选频电路 选频电路用来完成选频及阻抗匹配两个任 务, 它是输入电路中的主要电路。 为了满足 选频的要求, 选频电路通常都是由电感和电 容组成的单调谐的谐振回路。常用基本选 频电路结构形式如图6-6所示。
• 6.1.2 对高频头的主要性能要求 • 1. 噪声系数小、 功率增益高、 放大器工作稳定 • 噪声对图像来说, 表现为不规则的雪花样点状的干扰。 电 视机整机输出信噪比的好坏, 主要取决于调谐器高放级噪 声系数的大小。 多级放大器总的噪声系数可以表示为 • • 式中, NF1 、NF2 等为各级噪声系数AP1 、AP1 等 为各级功率增益。可见, 提高调谐器的功率增益对于减少 整机噪声十分重要。 • 一般要求高频头的功率增益≥20 dB, 噪声系数 低于8 dB。
• 电调谐电路与机械调谐高频头电路的原理 及电路结构是相同的, 两者的区别是, 机械 调谐器通过切换电感来改变频道, 而电调谐 器则是通过改变调谐回路电容来进行选频 的。
• 二、 中频抑制电路 • 为了提高高频头对中频干扰信号的抑制能力, 通常 在输入回路中加入中频吸收电路, 或称为中频抑制 电路。 常用的几种中频吸收电路如图6-8所示。 • 图 (a) 为并接在输入端的LC串联谐振电 路, 它对中频干扰产生谐振, 从而将中频干扰短路, 起到抑制中频干扰的作用。图 (b) 为串接在输入 端的LC并联谐振回路, 它对中频干扰产生并联谐 振, 呈最大阻抗, 起到阻塞作用。图 (c) 用T型高通 滤波器(C1、 C2、L1)和串联谐振回路(C3、L2及C4、 L3)组成的吸收电路。
• 3. 与天线、 馈线有良好的匹配关系 • 高频头的输入阻抗就是馈线的终端负载阻抗。 而各种负载线都有一定的特性阻崐抗ZC (它只与传输线材 料、结构形状及尺寸有关, 而与终端负载、传输线的长度、 始端信号源电动势无关)。如果负载阻抗ZL=ZC, 则由天线 送来的功率将完全为负载所吸收, 这时只有从天线向高频 头传输的入射波, 没有反向传输的反射波。如果ZL≠ZC, 则 在馈线终端将会产生反射波, 这样不仅使信号功率不能完 全被高频头所接收, 而且由于原入射波形成的电视信号与 经反射后再次入射的电波形成的电视信号之间有一定的时 延, 从而使荧屏上显示的图像产生重影。
i = ( a0 + +
2
2
U s2 +
2
2
2 U L ) + a1 (U s cos ω s t + U L cos ω Lt )
a2 2 2 (U s cos 2ω s t + U L cos 2ω Lt ) + a2U sU L [cos(ω L − ω s )t + 2 cos(ω L + ω s )t ]
式中, a0、 a1、 a2为各项系数, u为 非线性器件两端电压, i为流过非线性器 件的电流。 则二极管电流主要由水平直 线(a0)、 斜直线(a1u)和平方曲线(a2u2)叠 加而成。 若不考虑输出电压的反作用, 将 u=us+uL=Uscosωst+ULcosωLt 代入(6-14)式, 并经三角公式变换整 理后则得到 a a
• (2) 本振频率必须可以微调, 以使本振频率能准确 地调谐, 获得最佳接收效果。其频率微调范围一般 为±1.5MHz~±5 MHz。 • (3) 因为本振电路是具有一定功率的高 频信号发生器它可能通过天线向空间辐射, 向外辐 射的本振功率会造成对邻近电视机的干扰, 因此要 求本振辐射要小。 一般本振信号幅度为 100~200mV, 且需将整个高频头用金属外壳屏蔽。 • (4) 本振输出波形要良好, 谐波成分要小, 否则将会产生较多的组合频率干扰
