消防系统电缆使用规则(图文)

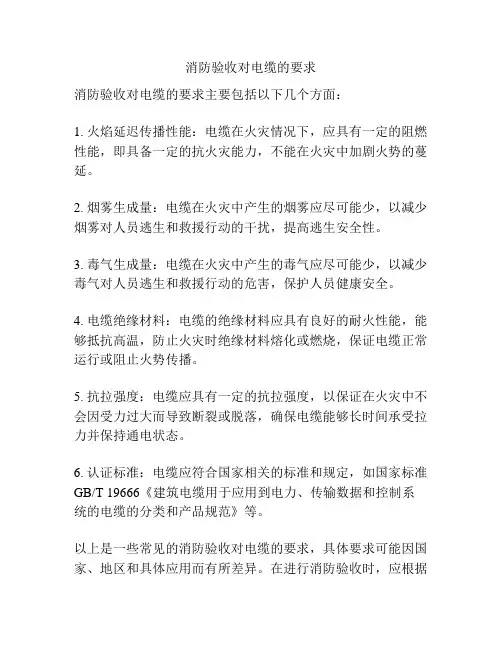

消防验收对电缆的要求
消防验收对电缆的要求
消防验收对电缆的要求主要包括以下几个方面：
1. 火焰延迟传播性能：电缆在火灾情况下，应具有一定的阻燃性能，即具备一定的抗火灾能力，不能在火灾中加剧火势的蔓延。
2. 烟雾生成量：电缆在火灾中产生的烟雾应尽可能少，以减少烟雾对人员逃生和救援行动的干扰，提高逃生安全性。
3. 毒气生成量：电缆在火灾中产生的毒气应尽可能少，以减少毒气对人员逃生和救援行动的危害，保护人员健康安全。
4. 电缆绝缘材料：电缆的绝缘材料应具有良好的耐火性能，能够抵抗高温，防止火灾时绝缘材料熔化或燃烧，保证电缆正常运行或阻止火势传播。
5. 抗拉强度：电缆应具有一定的抗拉强度，以保证在火灾中不会因受力过大而导致断裂或脱落，确保电缆能够长时间承受拉力并保持通电状态。
6. 认证标准：电缆应符合国家相关的标准和规定，如国家标准GB/T 19666《建筑电缆用于应用到电力、传输数据和控制系统的电缆的分类和产品规范》等。
以上是一些常见的消防验收对电缆的要求，具体要求可能因国家、地区和具体应用而有所差异。
在进行消防验收时，应根据
相关法规和标准进行具体评估和检测，确保电缆符合消防安全要求。
电缆防火、防盗和敷设管理规定范本
电缆防火、防盗和敷设管理规定范本电缆是现代社会不可或缺的重要设备，为了确保电缆的正常运行和安全使用，需要制定相关的防火、防盗和敷设管理规定。
以下是一份电缆防火、防盗和敷设管理规定范本：第一章总则第一条为了加强电缆的防火、防盗和敷设管理，保障电缆系统的运行安全和设备设施的正常使用，根据国家有关法律法规和技术标准，制定本规定。
第二条本规定适用于我单位各类电缆的防火、防盗和敷设管理。
第三条本规定的主要任务是制定合理的安全防护措施，加强对电缆的防火、防盗和敷设质量的监管，确保电缆系统的可靠运行和设备设施的安全使用。
第四条本规定的具体内容包括电缆的敷设要求、电缆材料的选择要求、电缆的防火及防盗措施等。
第二章电缆的敷设要求第五条电缆敷设应符合国家有关规定和技术标准，确保电缆的安全运行和设备设施的正常使用。
第六条电缆的敷设应遵循以下原则：1. 敷设电缆的线路应经过专业设计和规划，并符合布线标准；2. 敷设电缆的区域应清洁、干燥，并远离易燃物品和腐蚀性物质；3. 电缆的敷设应保持一定的间距，防止过度叠放和短路；4. 电缆敷设应考虑电缆的散热和通风，避免过度堆放；5. 电缆敷设应设有标识，便于维护和管理。
第七条电缆的敷设操作人员应熟悉操作规程，经过专业培训和资质考核，并持有相关证书。
第三章电缆材料的选择要求第八条电缆材料的选择应符合国家有关标准和要求，确保电缆的质量和安全性。
第九条电缆材料的选择应考虑以下因素：1. 电缆的额定电压和电流；2. 电缆敷设环境的温度和湿度；3. 电缆的外径和长度；4. 电缆的传输距离和负载要求。
第四章电缆的防火措施第十条电缆的防火措施应符合国家有关规定和技术标准，有效防止电缆发生火灾。
第十一条电缆的防火措施应包括以下内容：1. 电缆敷设区域应保持清洁，定期清理杂物和积尘；2. 电缆应采用耐火材料进行包裹和固定，防止火灾蔓延；3. 敷设电缆的区域应设置合适的防火墙和灭火设备；4. 电缆的敷设应符合国家有关规定和技术标准，避免过度叠放和短路。
消防配电定义、规范(图文)全解
无联络的分段单母线接线
④ 母线联络的分段单母线接线
这是最常用的高压主接线方式，两路电 源同时供电，互为备用，通常母联开关为断
路器，可以手动切换，也可以自动切换，适
用于一、二级负荷的供电。
母线联络的分段单母线接线
2. 低压电器主接线
10kV变电所低压电器主接线一般采用分段
单母线接线方式，互为备用，母联开关手动或 自动切换。
二、配电部分
1. 作用：对电源进行保护、监视、分配、转换、
控制、向消防设备输配电能。 2. 组成：变电所低压开关柜； 发电机配电屏； 动力、照明配电箱； 应急电源切换开关箱； 配电线路（干线、支线）；
《建筑设计防火规范》第10.1.3条明确规定：
“消防用电设备应采用单独的供电回路，并当发生火灾 切断生产、生活用电时，应仍能保证消防用电，其配电 设备应有明显标志。”
环式(有备用系统)
一路电源进线的单母线接线
② 两路电源进线的单母线接线
两路10kV电源一用一备（明备用），一般用于
二级负荷供电。
③ 无联络的分段母线接线
两路10kV电源进线，两段高压母线无联络， 采用一般采用互为备用的工作方式（暗备用）。这 种接线多用于负荷不太大的二级负荷的供电。
两路电源进线的单母线接线
10(6)kV
3. 报警和通报设备；
4. 其他用电设备；
四、消防电源及其配电系统应满足的要求
1. 可靠、有效性——能在火灾时不间断对消防负
荷的供电，确保应急期间消防设备的有效性。
2. 耐火性——耐火、耐热、防爆； 3. 安全性——谨防人身触电事故； 4. 科学性——配线简单、合理及经济。
第二节 消防供电系统

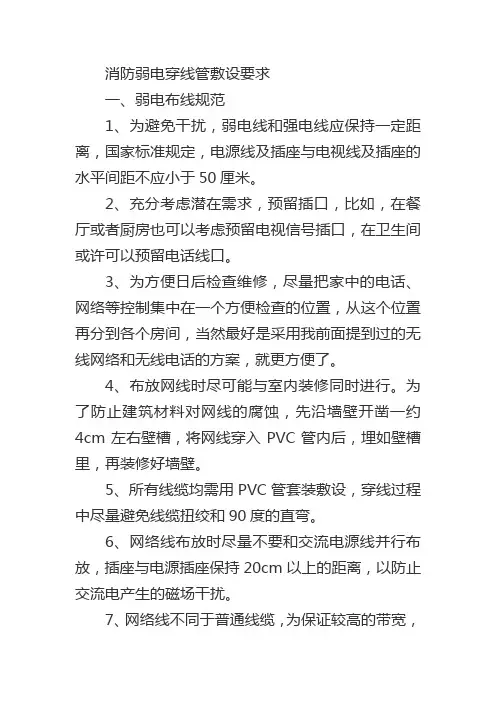

消防弱电穿线管敷设要求
消防弱电穿线管敷设要求一、弱电布线规范1、为避免干扰，弱电线和强电线应保持一定距离，国家标准规定，电源线及插座与电视线及插座的水平间距不应小于50厘米。
2、充分考虑潜在需求，预留插口，比如，在餐厅或者厨房也可以考虑预留电视信号插口，在卫生间或许可以预留电话线口。
3、为方便日后检查维修，尽量把家中的电话、网络等控制集中在一个方便检查的位置，从这个位置再分到各个房间，当然最好是采用我前面提到过的无线网络和无线电话的方案，就更方便了。
4、布放网线时尽可能与室内装修同时进行。
为了防止建筑材料对网线的腐蚀，先沿墙壁开凿一约4cm左右壁槽，将网线穿入PVC管内后，埋如壁槽里，再装修好墙壁。
5、所有线缆均需用PVC管套装敷设，穿线过程中尽量避免线缆扭绞和90度的直弯。
6、网络线布放时尽量不要和交流电源线并行布放，插座与电源插座保持20cm以上的距离，以防止交流电产生的磁场干扰。
7、网络线不同于普通线缆，为保证较高的带宽，对网线的质量要求较高，需使用五类线以上，且网络线的连接必须采用专用模块和接插件作端接。
8、要求各房间的网线长度不要超过40米，中间不可接头，特别不可像电源线一样用胶布将较短的网线连接后使用。
9、进户网络线可同进户电话线一起集中布放在大厅进门入口处预埋的弱电箱内。
二、消防弱电线管正确安装方法1、准备好符合要求的沟槽管段、配件和附件，并将管内杂物清除干净；2、检查橡胶密封圈是否完好；将其套在一根钢管的端部；3、将另一根钢管靠近已卡上橡胶密封圈的钢管端部，两端处应留有一定的间隙。
我们施工中间隙一般保持在2mm左右；4、将橡胶密封圈套在另一根钢管顶端，使橡胶密封圈位于接口中间部位，并在其周边涂抹润滑剂（无特殊要求时可用洗洁精或肥皂水）；5、两根管道的轴线应对正；在接口位置橡胶密封圈外侧安装上、下卡箍，并将卡箍凸边卡进沟槽内；6、用手力压紧上下卡箍的耳部，并用木榔头锤紧卡箍凸缘处，将上下卡箍靠紧；7、在卡箍螺栓位置穿上螺栓，并均匀拧紧螺母，防止橡胶密封圈起皱；8、检查确认卡箍凸边全圆周卡进沟槽内。
消防报警联动系统安装布线要求
消防报警联动系统安装布线要求为保证系统安全、稳定、可靠地运行，必须正确地安装、布线，导线应符合电气要求和安全要求，接线应牢固可靠。
导线的选择：1．信号总线∙导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.0∙线芯截面积≥1.0mm2∙最远传输距离：2000米由于双绞线比平行导线具有更好的抗干扰性能，为了保障系统的可靠运行，信号总线必须使用双绞线。
2．24V电源线∙导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×2.5∙线芯截面积≥2.5 mm2（具体导线截面积可根据实际情况决定）∙最远传输距离：与导线截面积及负载大小有关24V电源线的截面积，应根据具体负载电流、导线长度及被控设备最低工作电压的要求来选取。
在实际工程中，防火阀、排烟阀等电磁阀类设备的工作电流比较大，对于由不同输入/输出模块控制的设备，可通过编程实现顺序延时启动，以避免峰值电流冲击。
若一只输入/输出模块控制的电磁阀比较多或电流很大，应选择截面积更大的导线。
可燃气探测器工作电流较大，应使24V电源线的线径足够大，必要时采取多路电源线或采取分布供电。
3．多线联动控制线∙导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.0∙线芯截面积≥1.0mm2∙最远传输距离：1000米4．串行通讯总线∙导线类型：铜芯绝缘护套屏蔽双绞型双色软导线RVVPS-2×1.0∙线芯截面积≥1.0 mm2∙最远传输距离：1200米5．消防广播线∙导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.5∙线芯截面积≥1.5mm2∙最远传输距离：1000米6．消防电话线∙导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.5∙线芯截面积≥1.5 mm2∙最远传输距离：1000米7．网络通讯线∙导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.0∙线芯截面积≥1.0 mm2∙最远传输距离：1000米布线要求：1．所有导线必须穿管敷设，消防广播线、消防电话线应分别单独穿管，不得与回路线、DC24V电源线、通讯线、多线联动控制线等穿在同一管内或线槽的同一槽孔内，否则会造成火灾报警系统工作不稳定，也会造成消防广播、消防电话杂音大！2．两总线、多线联动控制线、通讯线必须使用双绞线，否则系统易受空间电磁干扰，线路之间易互相串扰，系统不能正常工作！严禁使用多芯平行电缆作为总线、多线联动控制线。
消防系统电缆使用规则(图文)
消防设备供电系统 设计 (ɡònɡ diàn xì tǒnɡ)
同一楼层的排烟、正压风机、防火卷帘、消防排水泵等设备，其 供电电源可由本楼层的双电源自切箱单回路供电。
特级、一级场所(住宅(zhùzhái)除外)的消防疏散照明及应急照 明的供电电源，可采用三层设置一台双电源自切箱；二 级、三级场所(住宅除外)的消防疏散照明及应急照明的供电
gbt1765021998无卤试验ph加权值不小于43电导率不大于10usmmgbt1765121998低烟试验最小透光率t不小于60烟气毒性浓度不少于124mgl测试参见ga132公安部标准30min内小动物不死烟气毒性指标30min内致人死亡的指标为1聚氯乙烯vvbv的毒性指标为1501氟f材料的毒性指标为85无卤聚烯烃的毒性指标为079卤素材料的阻燃性很好耐高温性能好但不能用一定的抗喷淋水通过bs标准的试验矿物绝缘电缆消防设备的主干线及重要用电设备的电源线路强制性条文建筑物内的总变电所与分变电所之间的中压电缆应采用耐火电缆无卤低烟电线电缆特级一级场所应型号wdzayjybyj型号中不能出现v二级场所宜应根据同一敷设电缆通道内电缆的非金属含量来确定其阻燃级别场所阻燃等级不低于特级应根据同一敷设电缆通道内电缆的非金属含量来确定其阻燃级别场所50mm及以上35mm及以下特级选用的电线电缆敷设要求阻燃电线报警线路穿涂防火涂料金属管明敷或耐火金属线槽明敷耐火电线电缆在电线电缆采用阻燃耐火电线电缆或矿物绝缘电缆时可采用下列供电方式
在电线电缆采用阻燃耐火电线电缆或矿物绝缘电缆时，可采 用下列(xiàliè)供电方式：
消防泵----------双电源未端自动切换 消防控制中心----双电源未端自动切换 消防值班室------楼层双电源自动切换 消防电梯--------屋顶双电源自动切换箱可带排烟、正压风
电缆防火、防盗和敷设管理规定（三篇）
电缆防火、防盗和敷设管理规定电缆是一种非常重要的电力传输设备，它在电网中起到了连接和传输电能的作用。
为了保障电缆在使用过程中的安全性，各国都制定了电缆防火、防盗和敷设管理规定。
本文将就电缆防火、防盗和敷设管理规定进行详细的介绍。
一、电缆防火管理规定1. 防火材料要求电缆敷设过程中，要使用符合国家标准的防火材料进行隔离。
防火材料应具备抗高温、耐火、阻燃等特性，能够在一定时间内对火灾进行有效的阻止和隔离。
2. 防火隔离要求为了避免电缆发生火灾后，火势蔓延到其他区域，应对电缆进行合理的隔离。
通常情况下，电缆的敷设应远离易燃物质和热源，可以采用封闭式敷设、隔离墙等方法进行隔离。
3. 火灾自动报警系统为了能够及时检测到火灾并采取相应的应急措施，电缆敷设区域应配备火灾自动报警系统。
该系统能够实时监测敷设区域的温度和烟雾等参数，并在检测到异常情况时发出报警信号。
4. 防火检测和维护为了保障电缆敷设区域的防火措施的有效性，需要定期进行防火检测和维护。
检测可以采用红外线热成像、气体分析仪等技术手段，并及时修复出现的故障和问题。
二、电缆防盗管理规定1. 防盗监控系统为了保障电缆的安全性，电缆敷设区域应建立完善的防盗监控系统。
该系统应包括视频监控、报警装置、周界保护等设备，能够实时监测敷设区域的安全情况并及时发出警报。
2. 安全控制措施为了防止盗窃者对电缆进行破坏和盗取，敷设区域应采取相应的安全控制措施。
比如设置围墙、安装警示标志、配备安保人员等，形成有效的安全防护体系。
3. 定期巡查为了及时发现和处理敷设区域的安全隐患，需要定期派人进行巡查工作。
巡查可以发现并处理盗窃行为，减少盗窃电缆的发生。
4. 加强合作为了更好地应对电缆盗窃问题，相关部门应加强合作，共享信息和资源。
比如警察局、电力公司、监控中心等，可以建立信息共享平台，形成协同作战的工作模式。
三、电缆敷设管理规定1. 敷设方案设计电缆敷设前，需要进行详细的方案设计。
防火电缆型号及使用方法的说明
防火电缆型号及使用方法的说明防火电缆型号及使用方法的说明1、关于阻燃（ZURAN）根据IEC332，阻燃有单根和成束之分。
十多年前，我国电线电缆主要为聚氯乙烯、氯丁橡皮等含卤制品，通过单根垂直燃烧试验在产品标准中是基本要求，因此不需要给予单根阻燃的型号。
而把成束C类作为阻燃电线电缆的基本要求，把B类和A类作为用户必须特别指定的阻燃要求。
因此，用阻燃（ZURAN）的首位字母ZR作为型号也就盛行一时了。
现在的情况不同。
聚烯烃如聚乙烯、聚丙烯、乙丙、天然一丁苯等是易燃材料，当其阻燃制品能通过单根垂直燃烧试验时就要给以号，来与原有的易燃特性相区别。
这个型号用Z。
成束燃烧因有阻燃A类、阻燃B类、阻燃C类、阻燃D类之分，因此用ZA、ZB、ZC、ZD型号来区分。
其中阻燃D 类为IEC的新提案，适用于外径12mm及以下的电线电缆。
其所用试样的非金属材料总体积仅为C类的1/3，即0.5L/m。
要求供火时间20min和烧焦高度小于2.5m则与C类相同。
因为这个提案尚待表决通过。
此外，IEC332－3有一个规定，即做A类试验时，若试样取间隔排列（有一芯导体大于35mm2的场合）在标准梯子前面排列不下时，可在后面排列，并且用AF／R表示。
或采用宽型梯（0.8m宽）全部排在梯子的前面（用AF表示），并且用双喷灯供火。
但若大规格电缆在标准梯子前面排得下时，则用单喷灯供火，仍记作AF。
为简化型号，对于这一类情况均记作ZA。
3.2关于耐火（NAIHUO）２、根据我国标准GB12666.6－90，耐火分A类和B类二个级别。
A类的供火温度为950℃～1000℃,B类的供火温度为750℃～800℃。
早先曾用NH型号表示耐火电线电缆，按IEC331－1970标准要求，相当于我国标准的B类。
由于有些用户要求A类耐火电线电缆，故把型号扩展为NA和NB，以示区别。
但是，在最近IEC新出版的标准IEC60331－1999中，供火温度仍为750C～800℃，而提高试验温度的建议尚在考虑中。
2023年电缆防火、防盗和敷设管理规定
2023年电缆防火、防盗和敷设管理规定____年电缆防火、防盗和敷设管理规定第一章总则第一条为了加强电缆的防火、防盗和敷设管理，确保电缆的安全使用，促进电缆行业的可持续发展，根据国家有关法律法规，制定本规定。
第二条本规定适用于在中华人民共和国境内使用的电缆防火、防盗和敷设管理。
第三条电缆防火、防盗和敷设应遵循“预防为主、综合治理”的原则，建立健全电缆防火、防盗和敷设管理体系，加强宣传教育，提高管理水平，从源头上减少电缆事故的发生。
第四条国家对电缆的防火、防盗和敷设管理实行分类管理，并根据电缆所处环境、重要性等因素，划分为以下等级：（一）一级：电缆用于重要的国家基础设施或涉及国家安全的场所，如电力系统、通信系统等；（二）二级：电缆用于城市重要部位和公共场所，如商业中心、交通枢纽等；（三）三级：电缆用于一般公共场所和居民区，如社区、学校等；（四）四级：电缆用于工业用途和私人领域。
第五条电缆防火、防盗和敷设管理应当根据电缆的等级制定相应的技术标准和要求，并由有关部门进行监督检查。
第六条电缆防火、防盗和敷设管理应当贯穿电缆的设计、生产、敷设、维护和检修等环节，并建立健全相应的责任制度。
第七条电缆产品应当符合国家相关的技术标准和要求，并保持良好的质量和安全记录。
第八条电缆敷设应当符合规划、设计、验收和维护要求，遵守国家有关法律法规和技术标准。
第九条电缆的防火、防盗和敷设管理应当注重科技创新和技术提升，推动电缆行业的可持续发展。
第二章电缆防火管理第十条电缆的防火管理应当按照国家相关的技术标准和要求进行，具体包括以下方面：（一）选择阻燃性能好的电缆产品；（二）合理设置电缆线路，减少电缆的堆积和交叉；（三）采取有效的防火措施和设施，如防火墙、防火门等；（四）加强电缆防火宣传教育，提高员工的防火意识和技能。
第十一条一级电缆的防火管理应当按照国家相关的技术标准和要求，以及行业标准和规范进行，具体包括以下方面：（一）采用高阻燃性能的电缆产品；（二）采取严格的电缆敷设管理，确保电缆的安全使用；（三）制定详细的电缆防火预案，定期组织演练和检查。
电线电缆防火规程
电线电缆防火规程电线电缆是现代电力传输与通信的基础设施之一。
为了确保电线电缆的正常运行和安全使用，防火措施显得尤为重要。
本规程旨在明确电线电缆的防火要求和操作规范，保障电线电缆系统的安全运行。
二、电线电缆选择1. 根据工程要求确定电线电缆的规格、材质和额定电压等参数。
2. 优先选择阻燃性能较好的电线电缆材料，如聚烯烃阻燃材料等。
3. 避免在易燃、易爆场所使用普通电线电缆，应选用特种防火电缆。
三、电线电缆敷设1. 电线电缆布线时应符合工程设计要求，保持适当的间距与隔离距离。
2. 电线电缆通道、穿墙孔洞等部位应设置防火隔离措施，避免火势蔓延。
3. 需要穿越防火墙的电线电缆应采用防火套管或采取其他有效的防火措施。
四、电线电缆防火封堵1. 在火灾隐患区域或易发生火灾的场所应设置电线电缆防火封堵装置。
2. 选用防火封堵材料进行电线电缆穿越管道、壁板等部位的封堵，确保防火性能。
3. 定期检查防火封堵装置的完好性，如有破损及时修复或更换。
五、电线电缆防火涂料1. 在易燃场所或对火灾防护要求较高的区域，可选用电线电缆防火涂料进行涂覆。
2. 电线电缆防火涂料应具备良好的防火性能和耐高温特性。
3. 严禁擅自更改、减少电线电缆防火涂料的涂覆层厚度，确保其性能稳定。
六、电线电缆维护1. 定期对电线电缆系统进行维护，检查电缆连接器、绝缘层、护套等部位的完整性。
2. 及时清除电线电缆周围的可燃物质，保持干燥、通风的环境条件。
3. 配备专业人员进行定期巡检和维修，确保电线电缆系统处于良好状态。
七、电线电缆火灾应急处理1. 一旦发生电线电缆火灾，应立即启动火灾报警系统，迅速疏散人员，并进行紧急灭火。
2. 对于明火无法控制的电线电缆火灾，应采取遮挡、冷却等措施，减少火势蔓延。
3. 在火灾扑灭后，应对电线电缆系统进行全面检测和修复，排除潜在安全隐患。
八、相关责任和要求1. 工程建设方应严格按照规程要求选购、敷设和维护电线电缆，承担相应的责任。
消防系统线路敷设
消火栓泵、 消火栓泵、喷淋泵等的配线
水泵电动机配电线路常采用阻燃线穿金属管并 埋设在非燃烧体结构内， 埋设在非燃烧体结构内，或采用耐火电缆并配 以耐火型电缆桥架， 以耐火型电缆桥架，或选用矿物绝缘电缆 水泵房供电电源一般由高层建筑变电所直接提 供；当变电所与水泵房邻近并属于同一防火分 区时， 区时，采用耐火电缆或耐火母线沿防火型电缆 桥架明敷； 桥架明敷；当变电所与水泵房距离较远并穿越 不同防火分区时， 不同防火分区时，可采用矿物绝缘电缆
消防设备配电线路采用绝缘层和护套 为不延燃的电缆并敷设在竖井中时， 为不延燃的电缆并敷设在竖井中时， 可不穿金属管保护， 可不穿金属管保护，但当与延燃电缆 敷设在同一电缆竖井时， 敷设在同一电缆竖井时，两者之间必 须用防火材料分隔开。 须用防火材料分隔开。
耐火耐热配线基本措施之四
建筑物吊顶内的消防电气线路， 建筑物吊顶内的消防电气线路，宜采 用金属管或金属线槽布线；在难燃型 用金属管或金属线槽布线； 材料吊顶内，可采用难燃型（ 材料吊顶内，可采用难燃型（氧指数 LOI≥40）硬质塑料管、 LOI≥40）硬质塑料管、塑料线槽布线
防火卷帘门的配线
防火卷帘门电源通常引自带双电源切换 的楼层配电箱， 的楼层配电箱，经防火卷帘门专用配电 箱用放射式或环式向其控制箱供电 当防火卷帘门水平配电线路较长时， 当防火卷帘门水平配电线路较长时，宜 采用耐火电缆并在吊顶内使用耐火型电 缆桥架明敷
消防电梯的配线
消防电梯一般由高层建筑底层的变电所 敷设两路专线配电至位于顶层的电梯机 由于线路较长且路由较复杂， 房，由于线路较长且路由较复杂，消防 电梯配电线路应采用耐火电缆； 电梯配电线路应采用耐火电缆；当有可 靠性特殊要求时， 靠性特殊要求时，两路配电专线中一路 可选用矿物绝缘电缆
电缆、油区防火措施及灭火规则
电缆、油区防火措施和灭火规则一、一般防火措施1．按国家、国网公司颁发、制定的有关安全生产的规程、制度执行，并加强设备的运行维护、检修管理和工作人员培训。
2．新建、扩建和改建工程或项目的设计、施工应符合国家和国网公司有关消防规定的要求，并经调试验收合格后方可投入生产。
对不符合有关消防规定的应采取临时防火措施并限期整改。
3．所内的道路应保持畅通。
4．建筑物、构筑物的耐火等级、防火间距和安全出口等应符合现行的《建筑设计防火规范》的规定和要求。
5．电气设备场所按规定配置消防设施。
现场消防设施不得移作他用。
现场消防设施周围不得堆放杂物和其他设备，消防用砂应保持充足和干燥。
消防砂箱、消防桶和消防铲、斧把上应涂红色。
6．防火重点部位应设置灭火器，并使其符合有关技术规定。
7．防火重点部位禁止吸烟，并应有明显标志，其它生产现场不准流动吸烟，吸烟应有指定地点。
8．工作间断或结束时应清理和检查现场，消除火险隐患。
现场需使用电炉，必须经上级主管部门批准，并加强管理。
9．充油设备不应渗、漏油。
10．排水沟、电缆沟等沟坑内不应有积油。
11．生产现场严禁存放易燃易爆物品。
生产现场严禁存放超过规定数量的工作用油。
生产现场需使用的油类应盛放在金属密闭的容器内，并存放在可关闭的金属柜、箱内。
12．不宜用汽油洗刷机件和设备。
不宜用汽油、煤油洗手。
13．各类废油应倒入指定的容器内，严禁随意倾倒。
14．生产现场应备有带盖的铁箱，以便放置擦试材料，用过的擦试材料应另放在废棉纱箱内并定期清除。
严禁乱扔擦试材料。
15．临时建筑应符合国家现行有关标准的规定，并经单位安监部和当地公安消防部门同意。
二、一般灭火规则1．生产场所的所有电话机旁悬挂火警电话号码。
发现火灾，必须立即扑救并通知消防队和有关部门领导。
火灾报警要点：①火灾地点；②火势情况；③燃烧物和大致数量；④报警人姓名及电话号码。
2．电气设备发生火灾时应首先报告当值值长和有关调度，并立即将有关设备的电源切断，采取紧急隔停措施。
消防供配电电线电缆敷设要求与验收标准
消防供配电电线电缆敷设要求与验收标准我国发生的火灾中，因电线电缆引起的火灾占较大比例。
电线电缆中可燃绝缘和护套材料的燃烧会致使火灾事故进一步扩大，燃烧散发出的有毒气体会造成人员伤亡，并阻碍消防人员进行灭火。
因此，电线电缆的选择做到安全可靠、技术先进、经济合理，可以有效地防止电线电缆所引起的火灾，减少电线电缆在火灾中造成的人身伤亡和财产损失，保证消防设备电源线路在火灾中仍能适时维持其完整性。
国家的各类规范对于消防供配电中的电线电缆的材质及敷设提出了具体明确的要求。
#1消防供配电线路的电线电缆现代建筑中应用消防设备的用电分为两大类：1．交流强电部分（380V或220V）主要涉及低压配电柜至消防控制室、消防水泵、稳压泵、消防电梯、各类防排烟消防风机、应急照明及疏散指示标志控制柜的供电线路。
2．直流弱电部分（36V或24V）主要涉及A类应急照明和疏散指示标志由现场控制柜出线到现场设备的供电线路。
包括现场消防设备和消防主机间用于传递信息和控制信号的供电线路，如火灾自动报警、消防联动控制如水泵启动、防排烟风机启动、消防电梯迫降、自动灭火设备动作、电动防火门、电动排烟窗、防火卷帘、电动挡烟垂壁、防排烟系统电动风阀等设备动作的控制线路及上述各类消防设备动作信号反馈到消防主机的反馈信号线路及消防电话、消防应急广播路的信号线路等。
#2常用消防电线电缆代号含义说明1.类别与用途代号A-安装线、B-绝缘线、C-船用电缆、K-控制电缆、N-农用电缆、R-软线、U-矿用电缆、Y-移动电缆、JK-绝缘架空电缆、M-煤矿用、ZR-阻燃型、NH-耐火型、ZA-A级阻燃、ZB-B级阻燃、ZC-C 级阻燃（如未标识表示是C级阻燃）、WD-低烟无卤型。
2.导体材料L-铝、T-铜（如未标识表示是铜材）。
3.绝缘种类V-聚氯乙烯、X-橡胶、Y-聚乙烯、YJ-交联聚乙烯、Z-油浸纸。
4.内护层V-聚氯乙烯护套、Y-聚乙烯护套、L-铝护套、Q-铅护套、H-橡胶护套、F-氯丁橡胶护套。
消防配线规范
参照英国消防研究所的实体火灾试验方案，公安部四川消防科研所的有关电缆企业共同对上述电缆分别选用五种敷设方式（支架裸敷、支架穿管明敷、防火桥架内明敷、防火桥架内穿管、穿管埋墙暗敷）进行了模拟实体火灾试验研究。
研究结果表明：在1小时的实体火灾试验中，电缆的耐火性能，明敷矿物绝缘电缆优于其它类型的电缆，并能保持对电气设备的正常供电能力；普通聚氯乙烯电缆五种敷设方式全部失效；阻燃电缆和隔氧层阻燃电缆除穿管埋墙暗敷外全部失效；耐火电缆除有防火桥架保护和埋墙暗敷外全部失效。矿物绝缘电缆还能够在火灾中承受试验重物坠落的冲击，能够经受喷淋水的冲击，能再次正常通电启动相关供电设备，完全能够在火灾条件下保持规定时间的消防供电。另外普通电缆、阻燃电缆、阻燃隔氧层电缆及耐火电缆，在明敷及穿钢管并施防火涂料保护时，其持续供电时间均未达到30分钟，这对于消防控制室、消防水泵、消防电梯、防排烟设施等供电时间较长的消防设备供电是不利的。 根据以上研究结果和参照国外标准，我国对《高层民用建筑设计防火规范》进行了修订，《高层民用建筑设计防火规范》中“消防电源及其配电”一节已修订为：
关键词:电气设计电缆
我来纠错
摘要：本文给出了各类不同消防设备电气线路的耐火耐热配线设计方案，简要介绍了矿物绝缘电缆的特点、国外标准中的使用规定以及在国内的生产和研究情况，并对矿物绝缘电缆在消防设备电气配线的应用进行了分析。
关键词：配线；耐火；耐热；矿物绝缘电缆
火灾发生时消防设备的正常运行对于人员安全疏散、控制火势蔓延、减少火灾损失有十分重要的作用。因此消防设备的电气配电线路配电系统应满足可靠性、耐火性、安全性、有效性、科学性的要求，以保证火灾时消防设备供电不会中断，保障人身安全，保证供电持续时间，确保供电质量并力求系统接线简单，投资省、运行费用低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防设备线路的选用
选用的电线电缆 阻燃电线(报警线路) 敷设要求 穿管暗敷
穿涂防火涂料金属管明敷
或耐火金属线槽明敷
耐火电线电缆 矿物绝缘电缆 穿管或线槽明敷 明敷
阻燃耐火电线电缆 非阻燃耐火电线电缆
耐火电线电缆
60331
90 2A熔丝不断
GB/T12666.6 & IEC 供火温度 (°C ) 供火时间 (min) 合格判定
(耐火试验)
750+50(-0)
注：
原标准(90年版)有950 (°C ) ,新标准 为了与国际IEC标准等同，取消该标准。
3.3无卤低烟阻燃或耐火电线电缆
减少损失
非阻燃电线电缆在火灾中的引燃作用使得火灾事故扩大
电线电缆在燃烧时发出的有毒气体造成大量的人身伤亡
保证运行
保证消防设备电源线路在火灾中仍能维持线路的完整性
非耐火电线电缆在火灾时被烧毁，造成消防设备的电源事故，不 能保证消防设备的正常运行
我国还没有一本详细和科学规定电线电缆在建筑物中 如何选用的标准。 造成先进的产品不能在工程中推广，有些工程选用了 先进的产品，业主以没有设计标准为由，不采用或采 用低档产品。 阻燃和耐火电线电缆市场混乱。 迫切需要一本标准来指导设计和生产。
电线电缆防火设计
工程建设标准 ---《民用建筑电线电缆防火设计规程》
DGJ08-93-2002
----《民用建筑电气防火设计规程》
DG/TJ08-2048-2008
预防火灾
防止电线电缆所引起的火灾，火灾中由电气引起的火灾占50％， 电线电缆引起的火灾占60~80% 宝钢由于电线电缆的火灾，损失几亿
烟气毒性指标
30min内致人死亡的指标为---“1” 聚氯乙烯（VV，BV）的毒性指标为------“15.01” 氟(F)材料的毒性指标为------“85” 无卤聚烯烃的毒性指标为----“0.79” 卤素材料的阻燃性很好，耐高温性能好，但不能用
建筑物需要的电缆
BS标准的试验＝＝模拟建筑物在火灾时的情景 耐火、阻燃、无卤(无毒)、无烟 一定的抗喷淋水 （通过BS标准的试验） 一定的抗机械撞击能力（通过BS标准的试验）
目前符合BS标准的电缆有： 1、 BTT（久盛、宝胜） 2、 BTL ，BTTL（上海高桥）
4 电线电缆使用场所的分级
特级、一级、二级、三级 分级目的：方便设计人员的使用 分级原则：建筑物的使用性质、火灾危险性、疏散和扑救难 度 参照国家有关规范及公安部有关文件
5 电线电缆的选用
普通电缆---直埋敷设和穿管Байду номын сангаас敷的电缆
普通电线---穿管暗敷的普通设备线路
5 电线电缆的选用
阻燃电线电缆----成束敷设（强制性条文） 耐火电线电缆----消防设备线路（强制性条文） 矿物绝缘电缆----消防设备的主干线及重要用电设备的电 源线路（强制性条文）
建筑物内的总变电所与分变电所之间的中压电缆应采用耐 火电缆
消防设备供电系统设计
同一楼层的排烟、正压风机、防火卷帘、消防排水泵 等设备，其供电电源可由本楼层的双电源自切箱单回 路供电。 特级、一级场所(住宅除外)的消防疏散照明及应急照 明的供电电源，可采用三层设置一台双电源自切箱； 二级、三级场所(住宅除外)的消防疏散照明及应急照 明的供电电源，可采用五层设置一台双电源自切箱。 超高层住宅的消防疏散照明、应急照明及公共照明的 供电电源，可采用十五层设置一台双电源自切箱；高 层住宅的消防疏散照明、应急照明及公共照明的电源， 均由设置在总配电间的双电源自切箱供电。
无卤低烟电线电缆 特级、一级场所--“应” 型号“WDZA-YJY”、”BYJ”, 型号中不能出现”V” 二级场所---“宜”
阻燃电缆阻燃等级的选用
应根据同一敷设电缆通道内电缆的非金属含量来确定其阻燃 级别 场所 特级 一级 二级、三级 阻燃等级(不低于) A级 B级 C级
阻燃电线阻燃等级的选用
GB/T17650.2-1998(无卤试验) pH加权值 电导率 不小于4.3 不大于10uS/mm
GB/T17651.2-1998(低烟试验) 最小透光率 T不小于60%
无卤低烟阻燃或耐火电线电缆
烟气毒性(浓度) 不少于12.4mg/L
测试参见GA132(公安部标准)
30min内小动物不死
规程的内容
共6个章节，3个附录 1 总则 2 术语
3 电线电缆的分类
4 电线电缆使用场所的分级 5 电线电缆的选用 6 电线电缆的敷设
3.1 阻燃电线电缆
阻燃 flame retardance
在规定条件下,试样被燃烧,在撒去火源后，火焰在试 样上的蔓延仅在限定范围内并且自行熄灭的特性，所 具有的阻止或延缓火焰蔓延的性能。
(根) (根) (根)
185
240
53.8
60.5
1.6246
2.0333
1
2
2
4
3
185
240
57.7
64.9
1.8735
2.3464
2
1
4
3
300
66.9
2.4634
1
3
300
74
3.0987
1
2
谢谢各位专家和领导！
编制依据：国际标准
国际IEC标准 英国 BS 5839《建筑物的火灾探测和报警 系统》标准 英国 BS 5266-1《应急照明》 澳大利亚AS3000《线路规程》标准 澳大利亚AS2941《固定消防装置---泵房》 澳大利亚AS2293《建筑物中应急照明》 美国 NFPA70 《国家电气规范》
阻燃电线电缆
难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。 通常指能通过 GB/T 18380.3( 等同 IEC 60332-3) 试验 合格的电线电缆.
阻燃电线电缆
GB/T18380.3-2001&IEC60332-3-25 (成束阻燃试验标准) 阻燃级别 供火时间(min) 试验容量(L/m) A 40 7 B 40 3.5 C 20 1.5 D 20 0.5
6 电线电缆的敷设
防火封堵、分隔 敷设的要求
1、引至消防设备的2路电源线路可在同 一电缆桥架内敷设（阻燃耐火电缆） 2、电力电线电缆不宜在耐火金属线槽内 敷设 3、ZA电缆的非金属材料含量大于14L/m, 宜采用隔离措施
0.6/1KV 不等截面YJY电力电缆
3+1c 截面 mm2 4 6 10 16 25 35 50 70 95 120 150 直径 非金属含量 mm 13.4 14.6 17.3 20 23.8 25.8 29.9 34.6 39.3 44.2 48 升/米 0.1270 0.1463 0.1999 0.2580 0.3572 0.4000 0.5268 0.6948 0.8799 1.1136 1.2836 C级 (根) 12 10 8 6 4 4 3 2 2 1 1 B级 (根) 28 24 18 14 10 9 7 5 4 3 3 A级 (根) 55 48 35 27 20 17 13 10 8 6 5 3+2c 非金属含 C级 截面 直径 量 mm2 4 6 10 16 25 35 50 70 95 120 150 mm 14.3 15.6 18.4 21.4 25.4 27.5 32.1 37.1 42.2 47.7 51.4 升/米 0.1445 0.1670 0.2258 0.2955 0.4065 0.4537 0.6089 0.8005 1.0180 1.3061 1.4739 10 9 7 5 4 3 2 2 1 1 1 B级 24 21 16 12 9 8 6 4 3 3 2 A级 48 42 31 24 17 15 11 9 7 5 5
消防设备供电系统设计
在电线电缆采用阻燃耐火电线电缆或矿物绝缘电缆时，可采 用下列供电方式： 消防泵----------双电源未端自动切换 消防控制中心----双电源未端自动切换 消防值班室------楼层双电源自动切换 消防电梯--------屋顶双电源自动切换箱可带排烟、正压风 机等其他消防设备
（非金属含量）
焦化高度(m) 自息时间(min) 不大于2.5 不大于60
3.2 耐火电线电缆
耐火
在规定的火源和时间下燃烧时在指定状态下运行 的能力，即保持线路完整性的能力。
耐火电线电缆
在规定温度和时间的火焰燃烧下仍能保持线路完 整性的电线电缆。通常指通过 GB/T 12666.6(等效IEC 60331)试验合格的电线电缆。
