线径电流对照表
二次线径和电流对照表的关系
二次线径和电流对照表的关系
线径和电流的关系是指电线电缆的截面积与通过的电流大小之间的对应关系。
根据线径的不同，其所能承载的电流大小也不同。
通常，线径越粗，所能承载的电流就越大。
以下是一份常见的线径与电流对照表：
1. 1平方毫米线径的电线电缆，其所能承载的电流约为6-8安培；
2. 平方毫米线径的电线电缆，其所能承载的电流约为8-15安培；
3. 平方毫米线径的电线电缆，其所能承载的电流约为16-25安培；
4. 4平方毫米线径的电线电缆，其所能承载的电流约为25-32安培；
5. 6平方毫米线径的电线电缆，其所能承载的电流约为32-40安培；
6. 10平方毫米线径的电线电缆，其所能承载的电流约为60-70安培。
需要注意的是，这只是一个大致的对照表，实际应用中还需要考虑电线的材料、绝缘层、环境温度、敷设方式等因素对电线电缆载流量的影响。
因此，在选择电线电缆时，需要根据具体的使用环境和用电需求来选择合适的线径和电流容量。
线径电流对照表
线径电流对照表(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一般铜线安全计算方法是：平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
绝缘导线载流量估算如下:绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5-3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如导线，载流量为×9＝(A)。
从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的倍，即35×＝(A)。
从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减。
电流线径对照表
电流线径对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5;截面积（平方毫米）=每千米电阻值（Q）75℃时：21.7;截面积（平方毫米）=每千米电阻值（Q）其压降计算公式（按欧姆定律）：V=RxA线损是与其使用的压降、电流有关。
其线损计算公式：P=VxAP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。
1.5平方毫米铜电源线的安全载流量--21A。
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A。
单相负荷按每千瓦4.5人（COS&=1），计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即:2.5平方毫米铜芯线=<4平方毫米铝芯线x5>20安培=4400瓦4平方毫米铜芯线=<6平方毫米铝芯线x5>30安培=6600瓦；6平方毫米铜芯线=<10平方毫米铝芯线x5>50安培=11000瓦土方法是铜芯线1个平方1KW铝芯2个平方1长0单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准：0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240 /300/400...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
线径电流对照表
线径电流对照表(总1页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
绝缘导线载流量估算如下:绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5-3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2.5mm2导线，载流量为2.5×9＝22.5(A)。
从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。

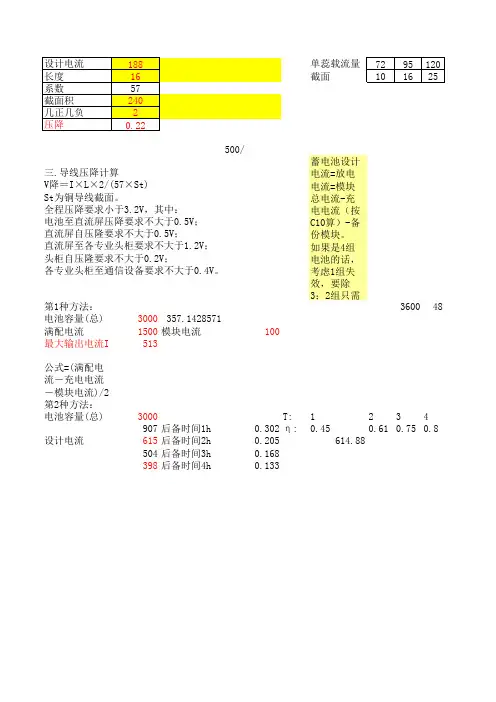

线径载流量对照表
单蕊载流量截面500/
蓄电池设计电流=放电电流=模块总电流-充电电流（按C10算）-备份模块。
如果是4组电池的话，考虑1组失效，要除3；2组只需
第1种方法：3600
48
电池容量(总)3000357.1428571满配电流
1500模块电流100
最大输出电流I
513
公式=(满配电流－充电电流－模块电流)/2第2种方法：电池容量(总)3000
T:
1234907后备时间1h
0.302η:0.45
0.610.750.8
设计电流615后备时间2h
0.205614.88
504后备时间3h 0.168398后备时间4h
0.133
三.导线压降计算
V降＝I×L×2/(57×St)St为铜导线截面。
全程压降要求小于3.2V，其中：电池至直流屏压降要求不大于0.5V；直流屏自压隆要求不大于0.5V；
直流屏至各专业头柜要求不大于1.2V；头柜自压隆要求不大于0.2V；
各专业头柜至通信设备要求不大于0.4V。
880440
75
2.8。
导线线径与电流对照表
在通信设计与楼宇建设中，需要计算导线的线径与导线流过的电流问题工程，下面是导线线径与电流规格表
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
常用的从1平方毫米开始：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米；不常用的有：0.5、0.75、300、400、500平方毫米等。
导线线径一般按如下公式计算：
铜线：S= IL / 54.4*U`
铝线：S= IL / 34*U`
式中：I——导线中通过的最大电流（A）
L——导线的长度（m）
U`——充许的电源降（V）
S——导线的截面积（mm2）
说明：
1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠。
线径电流对照表
一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
绝缘导线载流量估算如下:绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5-3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2.5mm2导线，载流量为2.5×9＝22.5(A)。
从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。
从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。
线径与电流对照表及工艺要求
工艺要求
为了顺利完成“西大望路政策性住房项目”工程，现将配电箱（柜）内使用线径与电流值统一，详细如下：
1.电流：10～16A 线径：
2.5m㎡
2.电流：20A 线径：4m㎡
3.电流：25～32A 线径：6m㎡
4. 电流：40～50A 线径：10m㎡
5. 电流：63～80A 线径：16m㎡
6. 电流：100A 线径：25m㎡
工艺要求：
1.配电箱（柜）使用的配线采用阻燃分色线，A相为黄色，B相为绿
色，C 相为红色，N相为蓝色，PE为黄绿相间双色线。
门板及安装板选用镀锡编织带，编织带根据相应电流值选用6～16m㎡；
2.配电箱（柜）门板带有电气装置的，过门线使用过线夹子固定。
3.柜内采用铜排连接的，可参照元件布置图，其铜排载流量参照相关
截面选择表进行选择；
4.浪涌保护器电线配置：65KA浪涌保护器三相四线采用25m㎡阻燃
分色线，接地线使用35m㎡双色阻燃线;20KA，40KA浪涌保护器三相四线采用10m㎡阻燃分色线，接地线使用16m㎡双色阻燃线。
5.其它配电箱除二层板外，微型断路器须使用开关罩，具体尺寸参照
元件布置图；
6.柜内或箱内带有铜排的，均须贴上相零标。
7.箱内零地排进线侧螺丝必须采用内六角螺丝，其备用数量为每台配
电箱回路的20％。
8.未尽事宜，请按照生产工艺要求。
北京京仪敬业电工科技有限公司成套事业部
技术组:陈国圣2012年05月11日。
线径铜排与电流对照表
线径与电流和能带电机功率对照表功率三相电流铜线线径线径最大载电流1.1KW 2.2A 0.5 mm2 4.5 A1.5 KW 3 A 0.5 mm2 4.5 A2.2 KW 4.4 A 1 mm2 9 A3.0 KW 6 A 1 mm2 9 A4.0 KW 8 A 1 mm2 9 A5.5 KW 11 A 1.5 mm2 14 A7.5 KW 15 A 2.5 mm2 22 A11 KW 22 A 4 mm2 32 A15 KW 30 A 4 mm2 32 A18.5 KW 37 A 6 mm2 42 A22 KW 44 A 10 mm2 60 A30 KW 60 A 16 mm2 80 A37 KW 75 A 16 mm2 80 A45 KW 90 A 25 mm2 100 A估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表可以看出：倍数随截面的增大而减小。
(2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
（3）“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
线径电流对照表
线径电流对照表LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】一般铜线安全计算方法是：平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
绝缘导线载流量估算如下:绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5-3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2.5mm2导线，载流量为×9＝(A)。
从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的倍，即35×＝(A)。
从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减。
线径电流对照表
1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。
其线损计算公式：P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。
1.5平方毫米铜电源线的安全载流量－－21A。
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。
单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240 /300/400...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。
线径电流对照表
一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
绝缘导线载流量估算如下:绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120载流是截面倍数9 8 7 6 5 4 3.5 3 2.5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5-3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2.5mm2导线，载流量为2.5×9＝22.5(A)。
从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。
从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。
线径电流对照表
一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
绝缘导线载流量估算如下:绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120载流是截面倍数9 8 7 6 5 4 3.5 3 2.5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5-3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2.5mm2导线，载流量为2.5×9＝22.5(A)。
从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。
从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。
导线线径与电流对照表
线径
（大约值）
（平方毫米）
铜线温度（摄氏度）
60℃
75℃
85℃
90℃
电流（A）
2．5
20
20
25
25
4．0
25
25
30
30
6．0
30
35
40
40
8．0
40
50
55
55
14556570752270
85
95
95
30
85
100
100
110
38
95
115
125
在通信设计与楼宇建设中，需要计算导线的线径与导线流过的电流问题工程，下面是导线线径与电流规格表
导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。
常用的从1平方毫米开始：1、、、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米；不常用的有：、、300、400、500平方毫米等。
130
50
110
130
145
150
60
125
150
165
170
70
145
175
190
195
80
165
200
215
225
100
195
230
250
260
导线线径一般按如下公式计算：
铜线： S= IL / *U`
铝线： S= IL / 34*U`
式中：I——导线中通过的最大电流（A）
电感线径与电流对照表
电感线径与电流对照表电感线径与电流对照表引言电感线径与电流对照表是指电感器中不同线径与允许通过电流的对照表。
电感器是一种常见的电子元件，在电路中起着储能和滤波的作用。
不同线径的电感线在具体应用中承受的电流也会不同。
本文将为读者介绍一份电感线径与电流的对照表，以帮助正确选择电感器线径。
电感线径与电流对照表以下是一份典型的电感线径与电流对照表：•30AWG：最大电流 200mA•28AWG：最大电流 400mA•26AWG：最大电流 600mA•24AWG：最大电流 800mA•22AWG：最大电流 1A•20AWG：最大电流•18AWG：最大电流 2A•16AWG：最大电流 3A•14AWG：最大电流 5A•12AWG：最大电流 8A•10AWG：最大电流 10A如何使用对照表根据电感线径与电流对照表，可以推测出不同线径的电感器可以承受的最大电流。
选择合适的电感器线径对于电路设计非常重要，过大或过小的线径都可能导致电感器过载或功率损失。
因此，在选择电感器线径时，请确保电感器能够至少承受所需电路中所传输的最大电流。
如果需要传输较大电流，则应选择较粗的线径，反之亦然。
值得注意的是，电感器线径与允许通过的最大电流并不是绝对的，还受到其他因素如环境温度、电感器材质等的影响。
因此，在实际应用中，还应考虑这些因素，并在保持一定安全裕度的前提下确定电感器线径。
结论电感线径与电流对照表是电路设计过程中重要的参考依据。
通过合理选择电感器线径，可以确保电路运行正常，避免过载和功率损失的问题。
在使用电感线径与电流对照表时，需要综合考虑其他因素，并保持一定的安全裕度。
希望本文对读者在选择电感器线径方面提供了一些帮助。
以上就是电感线径与电流对照表的相关内容。
希望本文能对读者有所启发，谢谢阅读！注意：本文提供的电感线径与电流对照表仅供参考，请根据实际需求和具体情况进行选择。
当选择电感线径时，需要考虑以下因素：1.最大电流需求：根据所需电路中的最大电流，选择电感线径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线径（大约值）
铜线温度
60o C75o C85o C90o C
电流（A）
2.5mm220202525
4mm225253030
6mm230354040
8mm240505555
14mm255657075
22mm270859595
30mm285100110110
38mm295115125130
50mm2110130145150
60mm2125150165170
70mm2145175190195
80mm2165200215225
100mm2195230250260一般铜线安全计算方法是：
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
绝缘导线载流量估算如下:
绝缘导线载流量估算
铝芯绝缘导线载流量与截面的倍数关系
导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120
载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5
载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5-3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2.5mm2导线，载流量为2.5×9＝22.5(A)。
从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。
从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。
即50、
70mm2导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2.5倍，依此类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm2铜线的载流量，可按25mm2铝线计算。
